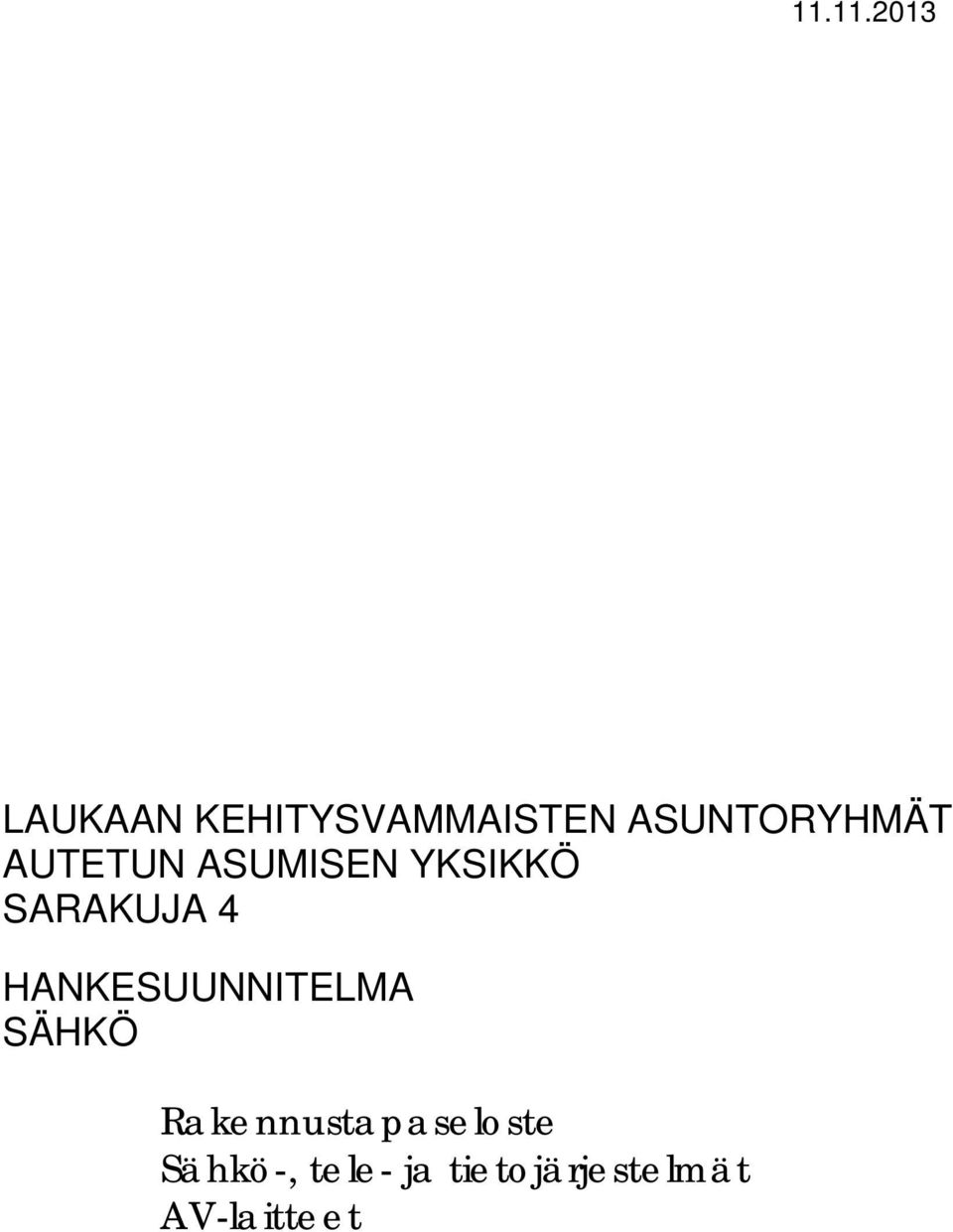

1 LAUKAAN KEHITYSVAMMAISTEN ASUNTORYHMÄT AUTETUN ASUMISEN YKSIKKÖ SARAKUJA 4 HANKESUUNNITELMA SÄHKÖ Rakennustapaseloste Sähkö-, tele- ja tietojärjestelmät AV-laitteet

2 2 H21 SÄHKÖN LIITTÄMINEN... 4 H22 KESKUKSET... 5 H3 JOHTOTIET... 5 H4 JOHDOT JA NIIDEN VARUSTEET... 6 H5 VALAISIMET... 7 H51 TURVAVALAISTUSJÄRJESTELMÄ... 7 H6 KOJEET, LAITTEET... 7 J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT... 8 J0 TELELIITYNNÄT... 8 J1 PUHELINJÄRJESTELMÄT... 8 J101 PUHELIN... 8 J2 VIESTINTÄJÄRJESTELMÄT... 8 J201 ANTENNIJÄRJESTELMÄ... 8 J202 ÄÄNENTOISTO, HÄTÄKUULUTUS JA INFO-TV... 8 J20 AV- LAITEURAKKA... 8 J203 AV-JÄRJESTELMÄT... 8 J3 MERKINANTOJÄRJESTELMÄT... 9 J302 SISÄÄNPYYNTÖJÄRJESTELMÄ... VIRHE. KIRJANMERKKIÄ EI OLE MÄÄRITETTY. J304 VARATTUVALOJÄRJESTELMÄ... 9 J4 TURVALLISUUSJÄRJESTELMÄT... 9 J40 TURVAURAKKA... 9 J401 SÄHKÖLUKITUS... 9 J402 KULUNHALLLINTA... 9 J403 RIKOSILMOITUS... 9 J405 VIDEOVALVONTAJÄRJESTELMÄ... 9 J407 PALOILMOITINJÄRJESTELMÄ J408 PALOSUOJELULAITTEIDEN OHJAUSJÄRJESTELMÄ J5 TIETOVERKKOJÄRJESTELMÄT... 10

3 J501 YLEISKAAPELOINTIJÄRJESTELMÄ J7 RAKENNUSAUTOMAATIO- JA VALVONTAJÄRJESTELMÄ RAKENNUTTAJA Laukaan kunta Tilapalvelu Pekka Mikkonen puh PL LAUKAA A0 A01 YLEISTIEDOT KOHTEESTA Rakennuskohde ja sen sijainti Kohteen nimi: Sarakuja 4 Laukaan kehitysvammaisten asuntoryhmä Autetun asumisen yksikkö Osoite: Sarakuja 4, LAUKAA B2 B24 SUUNNITTELU Sähkösuunnittelu Insinööritoimisto Easytec Oy Kauppakatu 14 A, JYVÄSKYLÄ puhelin (010) yhteyshenkilöt: Juha Haapakoski

4 4 1. YLEISTÄ LIITTYMISTIEDOT Tämä rakennustapaseloste on alustava ja siinä on esitetty tiedossa olleet hankesuunnitteluvaiheen sähkö- tele- ja av- järjestelmien perusvaatimukset. Tarkemmat määrittelyt tehdään jatkosuunnitteluvaiheessa. Sähkölaitos Elenia Oy Sähköliittymä Puhelinlaitos - Kiinteistöön hankitaan uusi sähköliittymä, Liittymä mitoitetaan lopullisen pintaalan ja laitteiden tehon mukaisesti. Sonera PL 354, JYVÄSKYLÄ Puhelinvaihde - Tarvittavat lankaverkon puhelinpisteet rakennetaan data- jakamon ristikytkentätelineeseen. H21 SÄHKÖN LIITTÄMINEN Kompensointilaitteet valaisimet hankitaan varustettuna elektronisilla liitäntälaitteilla Maadoitukset Energian mittausalueet maadoitukset standardien mukaisesti alamittareita käytetään mm. LVI-laitteiden käyttämän sähköenergian kulutuksen seurantaan

5 5 H22 KESKUKSET Yleistä Pääkeskus Keskukset ovat 5-johdinjärjestelmän (TN-S ) mukaisia keskuksia. Pääkeskus mitoitetaan 125A nimellisvirralle 5-johdinjärjestelmän keskukseksi. Mittauskeskukset Jakokeskukset Sähkönmittaukset asennetaan pääkeskukseen ja erilliseen mittauskeskukseen. Huoneistoihin asennetaan uudet TN-S (5-johdin)- järjestelmän mukaiset tavalliset kosketussuojatut IP20 keskukset johdonsuoja-automaateilla. Pistorasialähdöt varustetaan määräysten mukaisilla vikavirtasuojilla. H3 JOHTOTIET Yleistä Johtoteiden ja valaisimien LVIS- törmäystarkastelut tulee tehdä tietomallipohjaisena (3D). Kaapelihyllyt Johtokanavat Kaapelihyllyt asennetaan SFS 6000 mukaan Uudet kaapelihyllyt asennetaan kattavasti koko rakennukseen Johtotiealueilla käytetään erillisiä telehyllyjä Palon aikana toimivat turvajärjestelmien kaapelointi toteutetaan erillishyllyillä joiden asennus standardin DIN mukaisesti. Kaapelihyllyt alakattojen yläpuolella ja teknisissä tiloissa ovat sinkittyjä tikashyllyjä Näkyviin jäävät hyllyt tulee koteloida terve talo- periaatteen mukaan tai käyttää pinnoitettua ritilähyllyä. Kaapelihyllyjen läpivientien äänieristyksiin kiinnitetään erityistä huomiota Porrashuone yms. asennuksissa tulee huomioida paloluokkavaatimukset Johtokanavia käytetään toimisto- yms. tiloissa soveltuvin osin Johtokanavien läpivientien äänieristyksiin kiinnitetään erityistä huomiota Sähkölistat Sähkölistoja käytetään ainoastaan teknisissä tiloissa

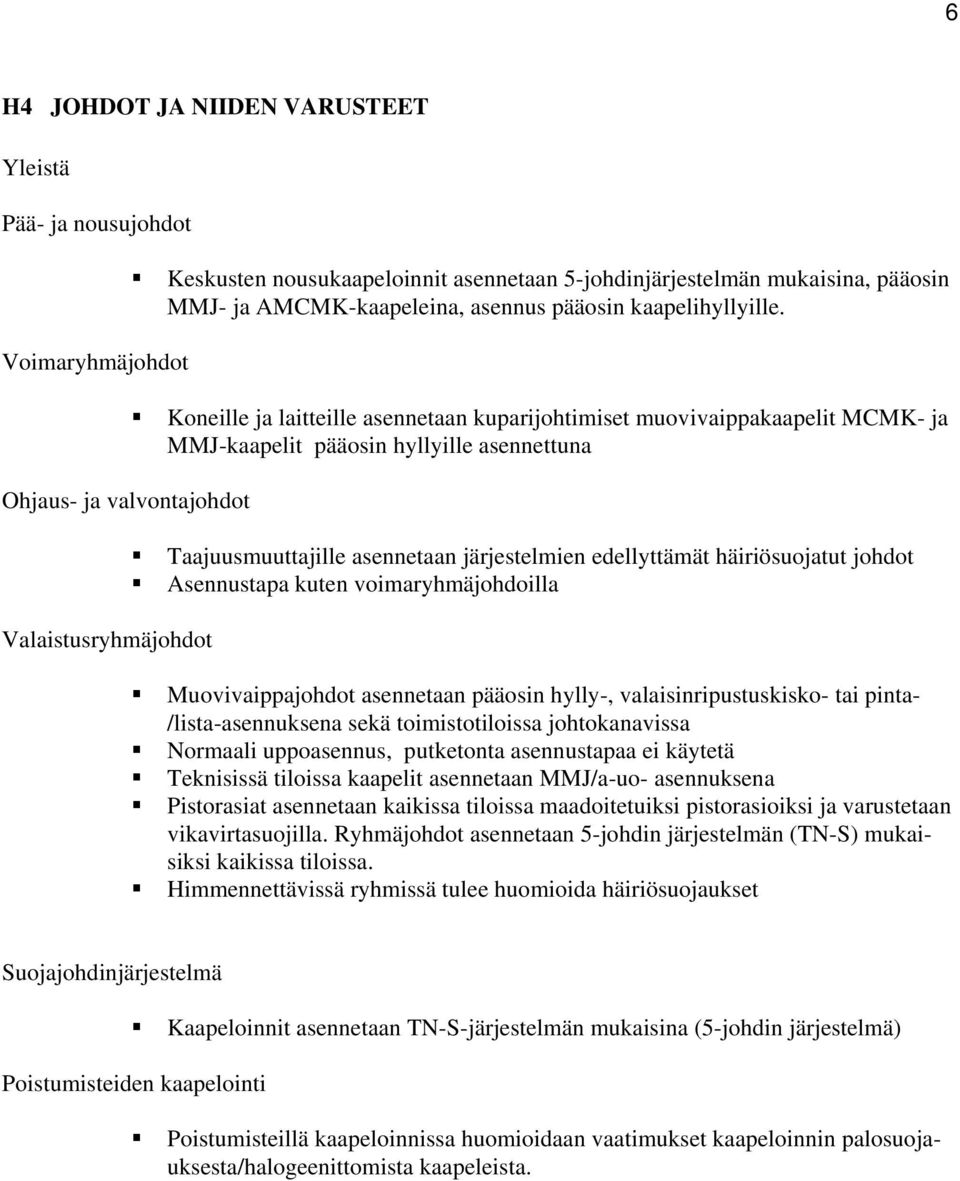

6 6 H4 JOHDOT JA NIIDEN VARUSTEET Yleistä Pää- ja nousujohdot Voimaryhmäjohdot Ohjaus- ja valvontajohdot Valaistusryhmäjohdot Keskusten nousukaapeloinnit asennetaan 5-johdinjärjestelmän mukaisina, pääosin MMJ- ja AMCMK-kaapeleina, asennus pääosin kaapelihyllyille. Koneille ja laitteille asennetaan kuparijohtimiset muovivaippakaapelit MCMK- ja MMJ-kaapelit pääosin hyllyille asennettuna Taajuusmuuttajille asennetaan järjestelmien edellyttämät häiriösuojatut johdot Asennustapa kuten voimaryhmäjohdoilla Muovivaippajohdot asennetaan pääosin hylly-, valaisinripustuskisko- tai pinta- /lista-asennuksena sekä toimistotiloissa johtokanavissa Normaali uppoasennus, putketonta asennustapaa ei käytetä Teknisissä tiloissa kaapelit asennetaan MMJ/a-uo- asennuksena Pistorasiat asennetaan kaikissa tiloissa maadoitetuiksi pistorasioiksi ja varustetaan vikavirtasuojilla. Ryhmäjohdot asennetaan 5-johdin järjestelmän (TN-S) mukaisiksi kaikissa tiloissa. Himmennettävissä ryhmissä tulee huomioida häiriösuojaukset Suojajohdinjärjestelmä Kaapeloinnit asennetaan TN-S-järjestelmän mukaisina (5-johdin järjestelmä) Poistumisteiden kaapelointi Poistumisteillä kaapeloinnissa huomioidaan vaatimukset kaapeloinnin palosuojauksesta/halogeenittomista kaapeleista.

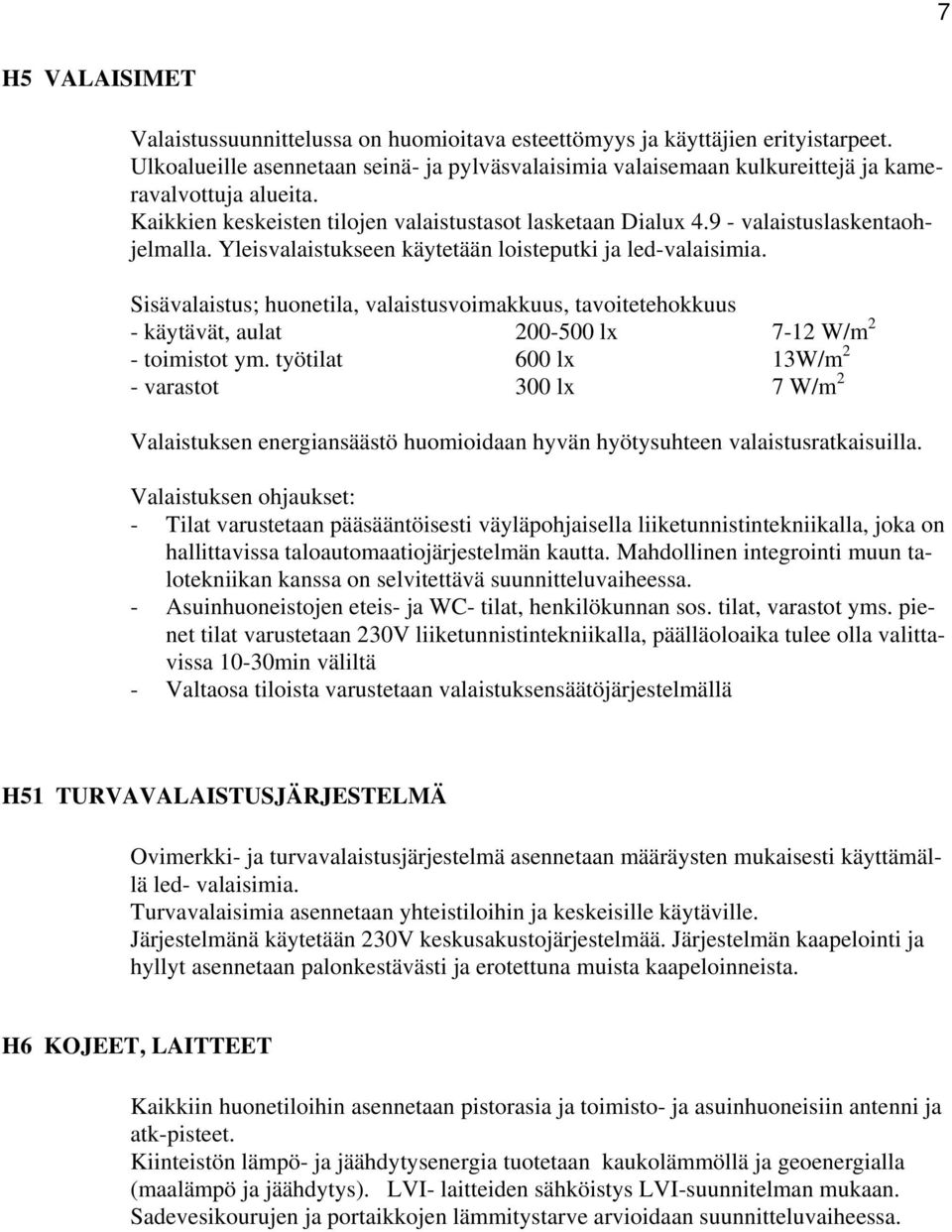

7 7 H5 VALAISIMET Valaistussuunnittelussa on huomioitava esteettömyys ja käyttäjien erityistarpeet. Ulkoalueille asennetaan seinä- ja pylväsvalaisimia valaisemaan kulkureittejä ja kameravalvottuja alueita. Kaikkien keskeisten tilojen valaistustasot lasketaan Dialux valaistuslaskentaohjelmalla. Yleisvalaistukseen käytetään loisteputki ja led-valaisimia. Sisävalaistus; huonetila, valaistusvoimakkuus, tavoitetehokkuus - käytävät, aulat lx 7-12 W/m 2 - toimistot ym. työtilat 600 lx 13W/m 2 - varastot 300 lx 7 W/m 2 Valaistuksen energiansäästö huomioidaan hyvän hyötysuhteen valaistusratkaisuilla. Valaistuksen ohjaukset: - Tilat varustetaan pääsääntöisesti väyläpohjaisella liiketunnistintekniikalla, joka on hallittavissa taloautomaatiojärjestelmän kautta. Mahdollinen integrointi muun talotekniikan kanssa on selvitettävä suunnitteluvaiheessa. - Asuinhuoneistojen eteis- ja WC- tilat, henkilökunnan sos. tilat, varastot yms. pienet tilat varustetaan 230V liiketunnistintekniikalla, päälläoloaika tulee olla valittavissa 10-30min väliltä - Valtaosa tiloista varustetaan valaistuksensäätöjärjestelmällä H51 TURVAVALAISTUSJÄRJESTELMÄ Ovimerkki- ja turvavalaistusjärjestelmä asennetaan määräysten mukaisesti käyttämällä led- valaisimia. Turvavalaisimia asennetaan yhteistiloihin ja keskeisille käytäville. Järjestelmänä käytetään 230V keskusakustojärjestelmää. Järjestelmän kaapelointi ja hyllyt asennetaan palonkestävästi ja erotettuna muista kaapeloinneista. H6 KOJEET, LAITTEET Kaikkiin huonetiloihin asennetaan pistorasia ja toimisto- ja asuinhuoneisiin antenni ja atk-pisteet. Kiinteistön lämpö- ja jäähdytysenergia tuotetaan kaukolämmöllä ja geoenergialla (maalämpö ja jäähdytys). LVI- laitteiden sähköistys LVI-suunnitelman mukaan. Sadevesikourujen ja portaikkojen lämmitystarve arvioidaan suunnitteluvaiheessa.

8 8 J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT J0 TELELIITYNNÄT Telejärjestelmien liittymiskaapelit asennetaan uudet kuitu- ja kaapelitv-kaapelit. J1 PUHELINJÄRJESTELMÄT J101 PUHELIN Hälytysjärjestelmien puhelinpisteet toteutetaan avoimen verkon kaapelointina dataverkon yhteyteen. J2 VIESTINTÄJÄRJESTELMÄT J201 ANTENNIJÄRJESTELMÄ Rakennus varustetaan kaapeli TV- järjestelmällä. Antenniverkko rakennetaan Tähti 2000 verkon pohjalta. J202 ÄÄNENTOISTO, HÄTÄKUULUTUS Äänentoistojärjestelmä asennetaan kuulutusjärjestelmänä kattavasti kaikkiin tiloihin. Suunnittelussa tulee huomioida järjestelmän toimintakyky (nauhoitteet yms.) mahdollisissa väkivalta/tulipalotilanteissa (hätäkuulutukset). Kuulutuspisteitä tulee olla 3-5 kpl. Rakennusvalvonnan vaatimus saattaa edellyttää että äänievakuointijärjestelmä täyttää standardin EN54-16 vaatimukset. Dataverkon hyödyntäminen hätäpuheluihin tai ilmoituksiin tarkistetaan suunnitteluvaiheessa. J20 AV- LAITEURAKKA AV- järjestelmistä laaditaan erilliset suunnitelmat työselityksineen sekä erilliset urakkalaskenta-asiakirjat. Kaapeloinnit sisällytetään sähköurakkaan. J203 AV-JÄRJESTELMÄT AV- esityslaitteisto asennetaan taukotilaan Suunnitteluvaihessa selvitetään av-laitteistojen tarkat kokoonpanot ja hinta/laatusuhteet, varaukset smartboard- järjestelmiin yms.

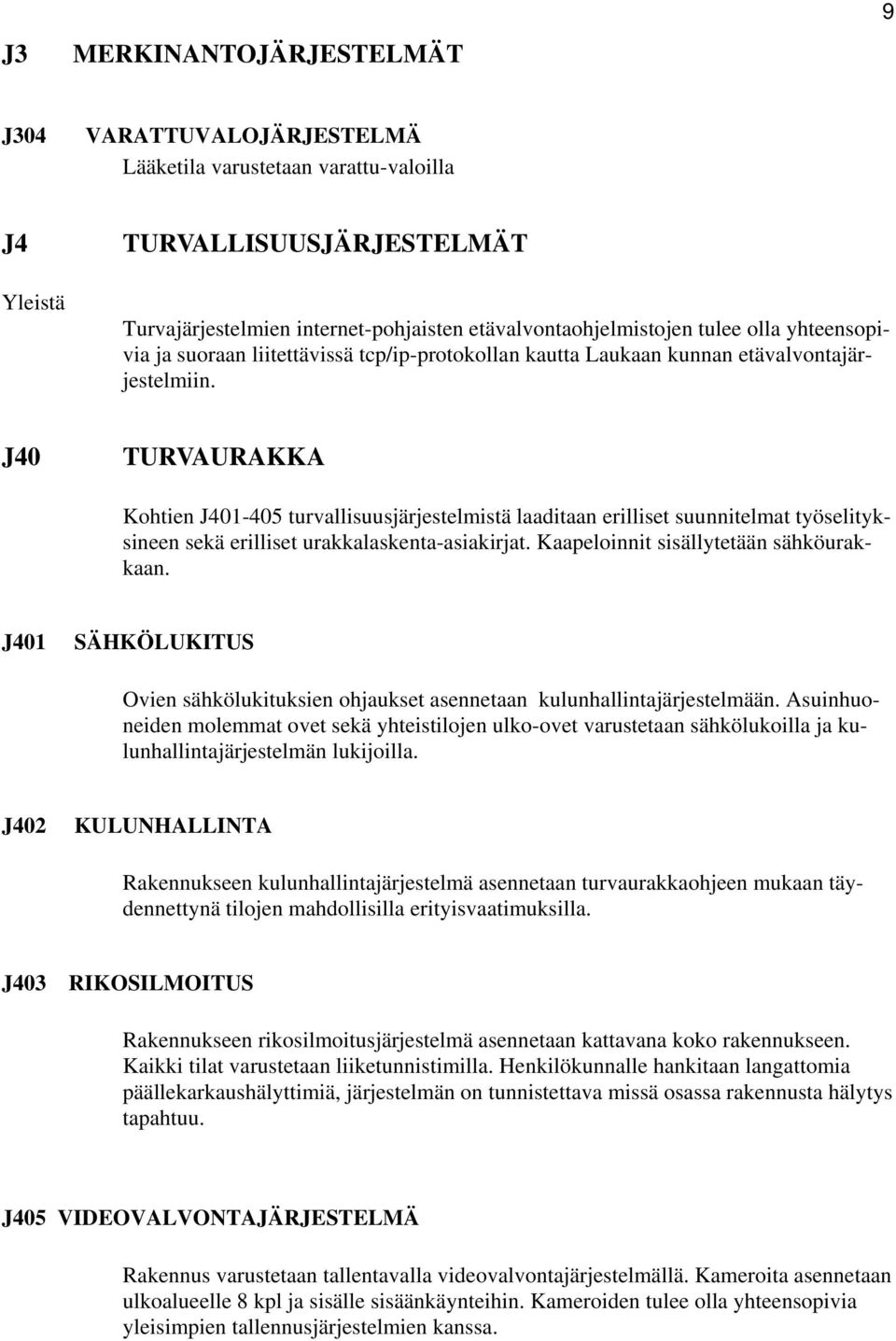

9 J3 MERKINANTOJÄRJESTELMÄT 9 J304 VARATTUVALOJÄRJESTELMÄ Lääketila varustetaan varattu-valoilla J4 TURVALLISUUSJÄRJESTELMÄT Yleistä Turvajärjestelmien internet-pohjaisten etävalvontaohjelmistojen tulee olla yhteensopivia ja suoraan liitettävissä tcp/ip-protokollan kautta Laukaan kunnan etävalvontajärjestelmiin. J40 TURVAURAKKA Kohtien J turvallisuusjärjestelmistä laaditaan erilliset suunnitelmat työselityksineen sekä erilliset urakkalaskenta-asiakirjat. Kaapeloinnit sisällytetään sähköurakkaan. J401 SÄHKÖLUKITUS Ovien sähkölukituksien ohjaukset asennetaan kulunhallintajärjestelmään. Asuinhuoneiden molemmat ovet sekä yhteistilojen ulko-ovet varustetaan sähkölukoilla ja kulunhallintajärjestelmän lukijoilla. J402 KULUNHALLINTA Rakennukseen kulunhallintajärjestelmä asennetaan turvaurakkaohjeen mukaan täydennettynä tilojen mahdollisilla erityisvaatimuksilla. J403 RIKOSILMOITUS Rakennukseen rikosilmoitusjärjestelmä asennetaan kattavana koko rakennukseen. Kaikki tilat varustetaan liiketunnistimilla. Henkilökunnalle hankitaan langattomia päällekarkaushälyttimiä, järjestelmän on tunnistettava missä osassa rakennusta hälytys tapahtuu. J405 VIDEOVALVONTAJÄRJESTELMÄ Rakennus varustetaan tallentavalla videovalvontajärjestelmällä. Kameroita asennetaan ulkoalueelle 8 kpl ja sisälle sisäänkäynteihin. Kameroiden tulee olla yhteensopivia yleisimpien tallennusjärjestelmien kanssa.

10 J407 PALOILMOITINJÄRJESTELMÄ 10 Rakennukseen asennetaan sähköinen paloilmoitinjärjestelmä, josta kytketään hälytykset aluehälytyskeskukseen ja kiinteistövalvontaan (vartiointiliikkeeseen). Järjestelmän toteutettava tyyppi tarkistetaan suunnitteluvaiheessa. Järjestelmä sulkee mahdolliset palo-ovet ja palopellit. Asuinhuoneiden ilmaisimina käytetään virhehälytysten minimoimiseksi monikriteeri- ilmaisimia (savu-lämpö hiilimonoksidi- IRsäteily). J408 PALOSUOJELULAITTEIDEN OHJAUSJÄRJESTELMÄ Rakennukseen asennetaan savunpoistoluukkujen ja palo-ovien sähköinen ohjausjärjestelmä. Järjestelmän sähkönsyöttö on oltava varmennettu joko akulla tai palokunnan varasyöttökeskuksen avulla. Järjestelmän kaapelointi ja hyllyt asennetaan palonkestävästi ja erotettuna muista kaapeloinneista. Mikäli järjestelmään kuuluu savunpoistopuhaltimia asennetaan niitä varten palokunnan varasyöttökeskus. J5 J501 TIETOVERKKOJÄRJESTELMÄT YLEISKAAPELOINTIJÄRJESTELMÄ DATA-VERKKO Data-verkon kaapeloinnit rakennetaan suojattuna CAT6 verkkona yhtenäisesti koko rakennukseen. Lisäksi asennetaan koko rakennuksen kattava langaton tukiasemaverkko. Langattoman järjestelmän verkko toteutetaan Laukaan kunnan tietohallinnon määrittelemän standardin mukaisesti ja siinä tulee käyttää vakioituja laitteistoja, Active Directoryn tunnistusta sekä sertifikaattia verkon tietoturvan takaamiseksi. Jokaiseen asuntoon asennetaan viestintäviraston ohjeen mukaisesti kuitukaapeli tai kaapelointireitti johon kuitukaapeli voidaan asentaa rakenteita purkamatta. J7 RAKENNUSAUTOMAATIO- JA VALVONTAJÄRJESTELMÄ Kaikki sähköjärjestelmien valaistus-, ovilukitus- ja hämäräkytkinohjaukset suoritetaan keskitetysti automaatiojärjestelmän kautta. Lattialämmityssäätimet liitetään väylään ja huoneiden tiedot viedään valvontajärjestelmään. Insinööritoimisto Easytec oy Juha Haapakoski
