Akustiikan haasteet toimistoissa. Arto Rauta / Ecophon / Tampere

Transkriptio

1 Akustiikan haasteet toimistoissa Arto Rauta / Ecophon / Tampere

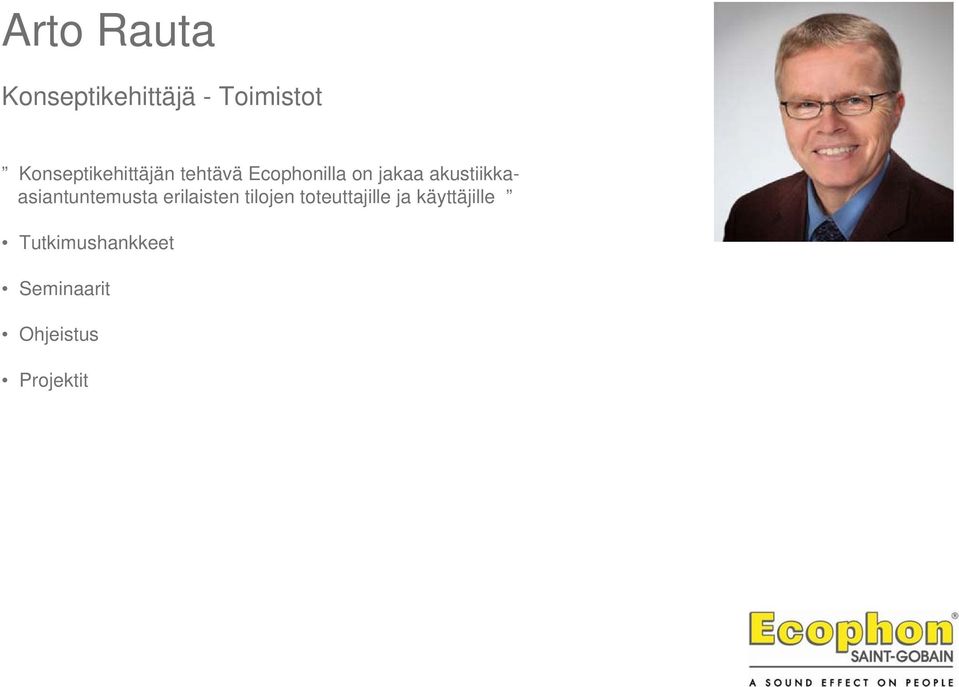

2 Arto Rauta Konseptikehittäjä - Toimistot Konseptikehittäjän tehtävä Ecophonilla on jakaa akustiikkaasiantuntemusta erilaisten tilojen toteuttajille ja käyttäjille Tutkimushankkeet Seminaarit Ohjeistus Projektit

3 Saint-Gobain Rakennustuotteet Oy

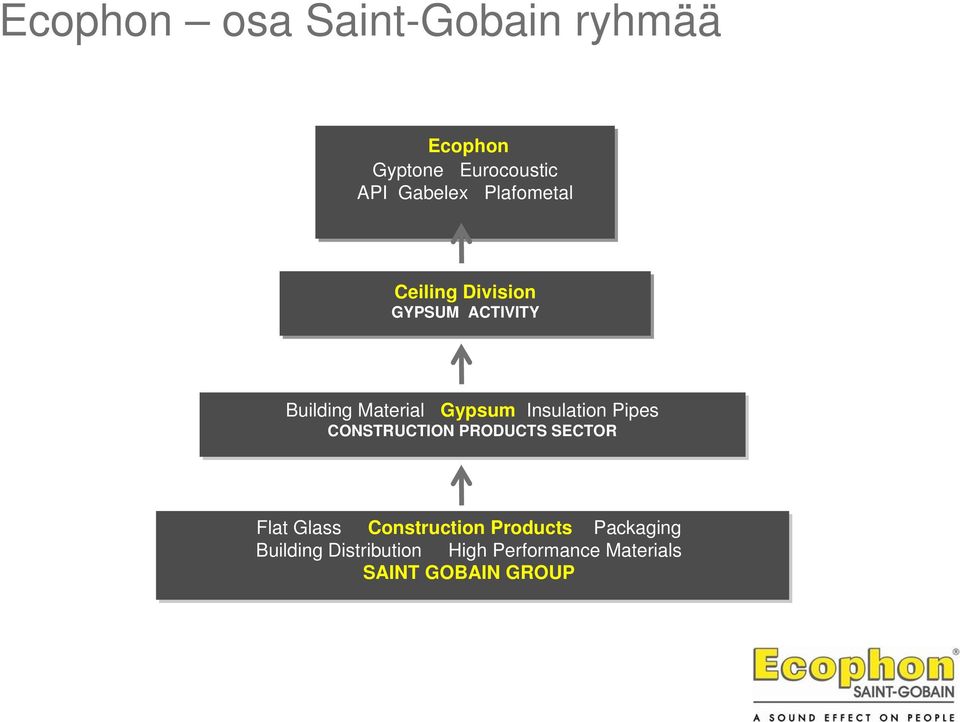

4 Ecophon osa Saint-Gobain ryhmää Ecophon Gyptone Eurocoustic API Gabelex Plafometal Ceiling Division GYPSUM ACTIVITY Building Material Gypsum Insulation Pipes CONSTRUCTION PRODUCTS SECTOR Flat Glass Construction Products Packaging Building Distribution High Performance Materials SAINT GOBAIN GROUP

5 Ecophonin historia Suomessa A. AHLSTÖM OSAKEYHTIÖ 1941 Lasivillan valmistus alkaa Karhulassa 1968 Akusto-tuotteiden valmistus alkaa Karhulassa 1982 Akusto-tuotteiden valmistus siirtyy Forssaan ISOVER 1994 Isover Ahlström Oy 1995 Ecophon Ab:n valmistamia tuotteita tuotevalikoimaan 2000 Saint-Gobain Isover Oy ECOPHON 2001 Saint-Gobain Ecophon Oy perustetaan 2008 Ecophon, Gyproc ja Isover muodostavat yhteisen yrityksen Saint-Gobain Rakennustuotteet Oy

6 Ecophon maantieteellisesti Ecophon -myyntiyksiköt Jälleenmyyjät Tuotanto

7 Missiomme Tehtävämme on luoda miellyttävä työympäristö silmälle, korvalle ja mielelle.

8 Aloitetaan aivan alusta

9 Tiesitkö? Melu voi kohottaa pulssiamme ja aiheuttaa stressiä Luokkahuoneen sisäkatto voi vaikuttaa lasten suoriutumiseen tehtävistään Hyvä ääniympäristö edesauttaa potilaiden toipumista Avotoimistossa rauhallinen ääniympäristö edesauttaa työn tehokkuutta

10 Mitä on huoneakustiikka? Läpäisy Absorptio Heijastuminen Diffuusio

11 Mitkä tekijät vaikuttavat toimivaan huoneakustiikkaan? Muoto Koko Pintamateriaalit Kalusteet

12 Toimiva huoneakustiikka Keskipisteenä ihmiset 4 parametriä Jälkikaiunta Äänen voimakkuus Äänen eteneminen Selvyys Ihmiset Keskeinen tekijä hyvässä työympäristössä Tila Aktiviteetit Toimiva huoneakustiikka / Room Acoustic Comfort

13 Huoneakustiikan laatuun vaikuttavat Jälkikaiunta Puheen selvyys Kuuloaistimuksen voimakkuus Leviämisvaimennus

14 Jälkikaiunta Jälkikaiuntaan vaikuttaa se kuinka nopeasti äänienergia vaimenee huoneessa Pitkä jälkikaiunta Lyhyt jälkikaiunta

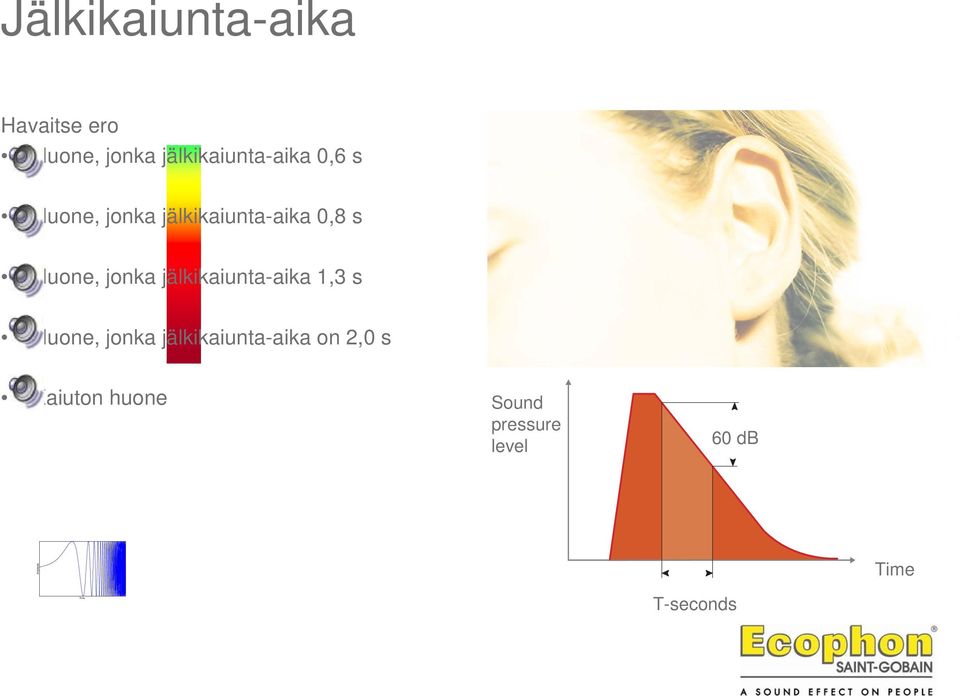

15 Time Jälkikaiunta-aika Havaitse ero Huone, jonka jälkikaiunta-aika 0,6 s Huone, jonka jälkikaiunta-aika 0,8 s Huone, jonka jälkikaiunta-aika 1,3 s Huone, jonka jälkikaiunta-aika on 2,0 s Kaiuton huone Sound pressure level 60 db Amplitude Time T-seconds

16 Puheen selvyys Kuvaa kuinka laadukkaana ja selkeänä ääni siirtyy äänilähteestä kuulijalle Huono selvyys Selkeä

17 Kuuloaistimuksen voimakkuus Voimakkuus jollaisena koemme äänen Voimakas Alhainen

18 Leviämisvaimennus Äänitason lasku kun etäisyys äänilähteestä kasvaa Puheääni, etäisyys 1 m Puheääni, etäisyys 4 m Puheääni, etäisyys 8 m

19 Oikeat lähtökohdat huoneakustiikalle Määrittele huoneakustiikalle asetettavat vaatimukset riittävän aikaisin Hyvän huoneakustiikan toteuttaminen ei välttämättä aiheuta lisäkustannuksia Muista jälkikaiunta-ajan lisäksi myös muut akustiikan tunnusluvut Selkeä suunnitelma ääniympäristön toteutukselle kaikissa rakennuksissa

20 Toimistojen äänisuunnittelu

21 Minkälaisen toimiston me haluaisimme?

22 Tällaista toimistoa me emme halua

23 Toimistot Keskittyminen ja kommunikaatio Keskittymistä haittaa eniten toisten ihmisten puhe Kommunikointi on kuuntelemista ja kuulluksi tulemista Avotoimistoissa on äänen eteneminen estettävä

24 Häiriötekijät Häiriöt toimistotiloissa: Luzernin yliopiston tutkimus Sveitsissä 2010

25 Avotoimistot Hyvä puheen erotettavuus lyhyillä etäisyyksillä äänitason laskettava voimakkaasti etäisyyden kasvaessa Ääntävaimentava sisäkatto ja sermit Yhtenäisen ääntävaimentavan sisäkaton ja sisäkattokentän yhdistäminen Äänenvaimennuslevyjä seinäpinnoille vaimentavan sisäkaton lisäksi Lattiamateriaalit

26 Ääniympäristö kannattava investointi - 30 henkilön avotoimisto - tuottavuuden lasku 10% - palkka /hlö per vuosi - josta 10 % = kustannukset yhteensä 30 x = /v - kustannukset 10 vuotta m2 avotoimiston hyvän ääniympäristön toteutuksen kustannukset n. 100 /m2 eli yhteensä

27 Vattenfall Helpdesk, ennen remonttia DL 2 = 4.8 db

28 Vattenfall Helpdesk, remontin jälkeen DL 2 = 8.2 db

29 Miten muutokset koettiin 1. How do you consider the acoustic environment from a general point of view? very bad bad neither good nor bad good very good Sweden Vattenfall - Helpdesk, before treatment Sweden Vattenfall - Helpdesk, after treatment

30 5 avainasiaa, jotka on otettava huomioon nykyaikaisen toimiston äänisuunnittelussa 1. Äänen leviäminen on minimoitava 2. Ihmiset on sijoitettava oikeisiin tiimeihin 3. Muutoksista on tiedotettava ajoissa 4. On luotava akustiset käyttäytymissäännöt 5. Hiljaisia huoneita pitää olla riittävästi

31 Mahdollisuus keskittymiseen

32 Sermit

33 Vaimennusta myös seinälle

34 Salon kirjasto Järjestelmä: Master SQ

35 Vaimentavat akustiikkalevyt betonikaton alla

36 Axel Springer, ruokala Focus E Wing reunalla, Dot valaisimet

37 Metro Arkitekter Focus Wing

38 Kiinteistö Oy Ruoholahden Tähti

39 Kiinteistö Oy Ruoholahden Tähti

40 Halton, neuvotteluhuone Ecophon Focus Ds integroitu Haltonin ilmanvaihtolaitteisiin

41 Kiitos!
