1 Konstruktiomateriaalit Luennot / syksy 2012 TkT Harri Eskelinen LUENTO 7 Komposiitit 2012
2 Osaamistavoitteet Tämän luennon jälkeen opiskelija osaa määritellä: erilaisten komposiittirakenteiden materiaaliominaisuuksiin keskeisimmin vaikuttavat tekijät ja erilaisissa komposiiteissa yleisimmin käytettävät aineosat.
3

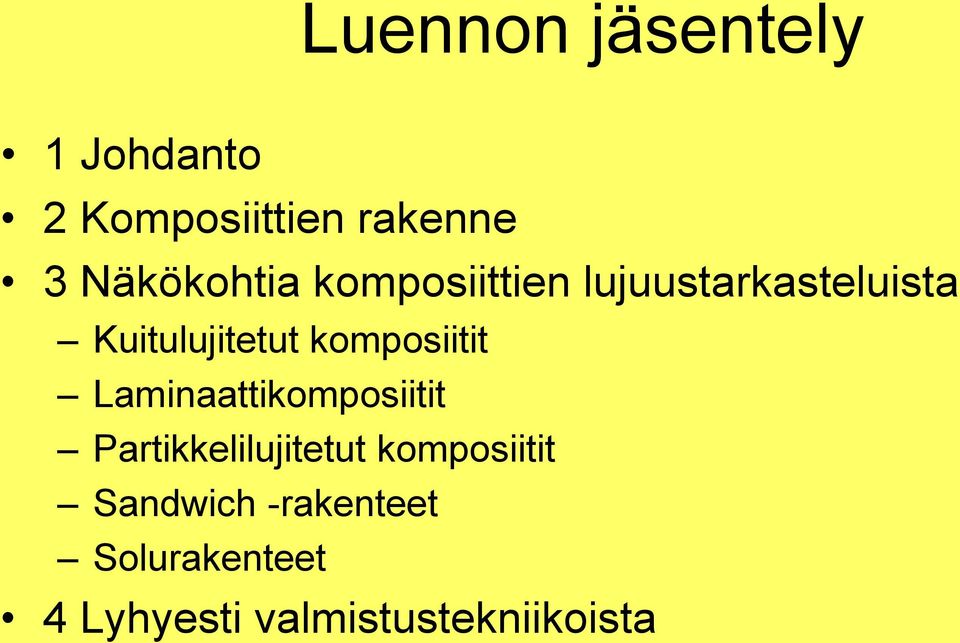

4 Luennon jäsentely 1 Johdanto 2 Komposiittien rakenne 3 Näkökohtia komposiittien lujuustarkasteluista Kuitulujitetut komposiitit Laminaattikomposiitit Partikkelilujitetut komposiitit Sandwich -rakenteet Solurakenteet 4 Lyhyesti valmistustekniikoista
5 1 Johdanto Sana komposiitti tulee englannin kielen sanasta composite, jonka suomennos on "yhdistetty". Se kuvaa komposiitteja hyvin, sillä komposiitilla tarkoitetaan kahden tai useamman toisiinsa liukenemattoman materiaalin yhdistelmää. Valmistettaessa komposiitteja on tavoitteena maksimoida kahden tai useamman eri materiaalin hyvät ominaisuudet ja minimoida huonot ominaisuudet niin, että tulos on enemmän kuin näiden yksittäisten osiensa ominaisuuksien summa, eli > 2.
6 Johdanto Luonnon komposiiteiksi voidaan kutsua puuta, luuta ja lihaksia sekä muita kudoksia. Yleensä komposiiteista puhuttaessa tarkoitetaan ihmisen valmistamia komposiitteja, ja erityisesti kuitulujitteisia materiaaleja, kuten esim. lasi- ja hiilikuituja.
7 Johdanto Komposiitti liittää useita materiaaleja, kuten metallia, puuta, kiveä, keramiikkaa, hiili- ja lasikuitua sekä muovihartseja yhdeksi toimivaksi rakenteeksi. Komposiitit mahdollistavat keveyden, lujuuden ja turvallisuuden samassa rakenteessa. Lisäksi komposiitteja voidaan muotoilla paremmin kuin perinteisiä materiaaleja.
8 Johdanto Kuitulujitetut komposiitit, laminaattikomposiitit ja sandwich rakenteiset komposiitit ovat materiaaliominaisuuksiltaan eri suunnissa erilaiset, eli ne ovat anisotrooppisia. Partikkelilujitetut komposiitit ovat yleensä isotrooppisia, eli materiaaliominaisuudet eivät riipu siitä mistä suunnasta komposiittia tarkastellaan. Niissä on usein pieni partikkelikoko ja partikkelit ovat tasaisesti jakautuneita.
9 Komposiittien käyttöä puoltavia tekijöitä: Saman vahvuinen komposiitti on jopa 80% kevyempi kuin teräs ja 60% kevyempi kuin alumiini Hyvä korroosionkestävyys Tarpeen mukaan voidaan valmistaa eristäviksi tai johtaviksi Muunneltavat lämpölaajenemisominaisuudet Erinomainen muokattavuus ja muovailtavuus Hyvä kemiallinen kestävyys Mahdollisuus valmistaa suuria rakenteita yhtenä kokonaisuutena Johdanto
10 Johdanto Komposiittien käyttöä rajoittavia tekijöitä: Liian hyvä kestävyys; kierrätys välttämätöntä Raaka-aineiden ja valmistuksen korkea hinta Kiinnittäminen muihin materiaaleihin saattaa olla hankalaa Rakenteiden mitoitus ja analysointi voi olla hankalaa

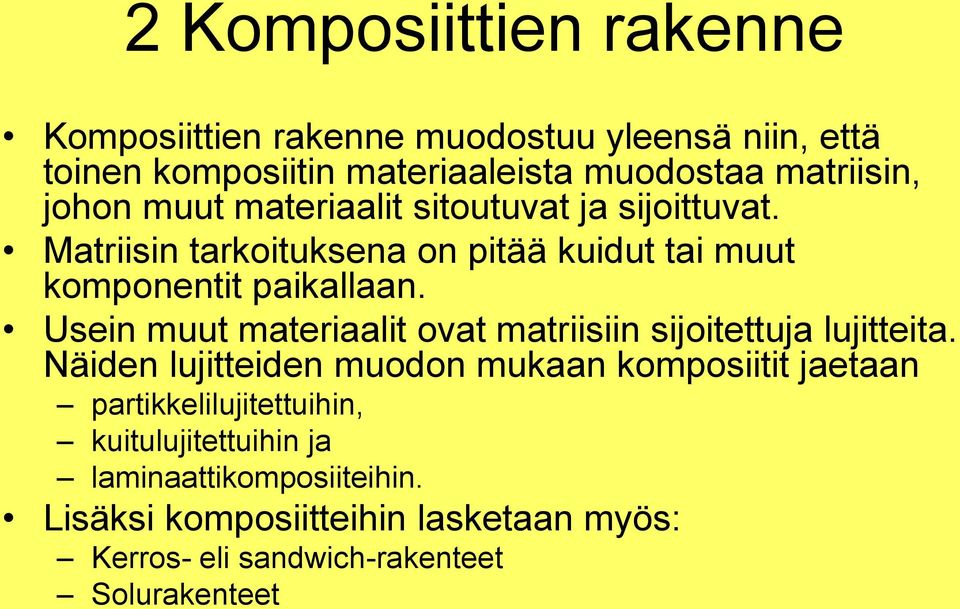

11 2 Komposiittien rakenne Komposiittien rakenne muodostuu yleensä niin, että toinen komposiitin materiaaleista muodostaa matriisin, johon muut materiaalit sitoutuvat ja sijoittuvat. Matriisin tarkoituksena on pitää kuidut tai muut komponentit paikallaan. Usein muut materiaalit ovat matriisiin sijoitettuja lujitteita. Näiden lujitteiden muodon mukaan komposiitit jaetaan partikkelilujitettuihin, kuitulujitettuihin ja laminaattikomposiiteihin. Lisäksi komposiitteihin lasketaan myös: Kerros- eli sandwich-rakenteet Solurakenteet
12 Rakenne Vaahtomuoveja, jotka ovat solurakenteisia, ei aina lasketa komposiiteiksi, koska yhdistelmänä muovi ja ilma on teennäinen. Komposiitit voidaan luokitella myös niissä olevien materiaalien perusteella. Esimerkiksi lujitemuovit ovat siten muovimatriisikomposiitteja, joissa on keraamisia lujitteita.
13 Rakenne Eri mahdollisuuksia yhdistellä materiaaliryhmiä komposiittirakenteissa.
14 2.1 Kuitulujitetut komposiitit Kuitulujitettuja komposiitteja on eniten käytetty rakenteellisiin kohteisiin. Kuitulujitusta käytetään parantamaan matriisimateriaalin lujuutta, jäykkyyttä sekä väsymiskestävyyttä. Kuitumateriaalit ovat yleensä hyvin lujia ja jäykkiä, mutta samalla suhteellisen hauraita. Kuitulujitettuija komposiitteja ovat esimerkiksi lasi- ja hiilikuitumateriaalit. Matriisi suojaa kuituja, sitoo materiaalin yhteen, antaa lujuuden ja sitkeyden sekä välittää kuormituksen kuitujen kannettavaksi. Kuidut kantavat kuormituksen. Lujuus kohoaa matalissa lämpötiloissa ja säilyy myös korkeissa lämpötiloissa.
15 Kuitulujitetut komposiitit Kuitumateriaaleina komposiiteissa voidaan käyttää erilaisia materiaaleja, esim: Wolframi Teräs (teräsvyörenkaat, teräsbetoni) Lasikuitu Hiilikuitu Aramidikuidut (Kevlar) Muut polymeerikuidut Boorikuidut, grafiittikuidut Keraamiset kuidut
16 Kuitulujitetut komposiitit Kuidut voidaan järjestää monella eri tavalla. Ne voivat olla jatkuvia, yhdensuuntaisia, lyhyitä, satunnaisesti suuntautuneita tai ristikkäisinä kerroksina. Perinteiset kuitulujitetut komposiittityypit ovat halkaisijaltaan pyöreitä, lujia kuituja heikommassa matriisissa. Kuidut voivat olla myös sisältä onttoja ja poikkileikkaukseltaan muita kuin pyöreitä.
17 Kuitulujitetut komposiitit
18 Kuitulujitetut komposiitit Lasikuitu Ominaispiirre SiO 2 A-lasi AR-lasi C-lasi E-lasi S-lasi Tavallinen soodakalkkilasi Emäksiä kestävä (betonin lujittamiseen) Kemiallista korroosiota kestävä Sähköteknisiin sovelluksiin Korkea lujuus ja kimmomoduli Al 2 O 3 + Fe 2 O 3 CaO 72 <1 10 MgO Na 2 O K 2 O B 2 O 3 TiO 2 61 <1 5 < <1 <1 8 Joidenkin komposiiteissa käytettyjen lasien koostumuksia
19 Kuitulujitetut komposiitit Polymeeri Ominaisuudet ja sovellukset Termoseptiset Epoksit Polyesterit Fenolit Silikonit Korkea lujuus, kuitulujitteisiin säiliöihin esim. saostuskaivot Yleisiin rakenteisiin, yleensä kangaslujitteisena Korkean lämpötilan sovelluksiin Sähköteknisiin sovelluksiin, esim. painettujen piirilevyjen pohjat Termoplastiset Nylon 66 Polykarbonaatti Polystyreeni Epätavallisempia, erittäin hyvä sitkeys Yleisimpiä polymeerimatriiseja
20 Kuitulujitetut komposiitit Esimerkkejä kuitulujitettuista komposiittimateriaaleista: Kuitu / polymeerimatriisi Kevlar / epoksi C (grafiitti) / polyeetterieetteriketoni (PEEK) C (grafiitti) / polyfenyleenisulfidi (PPS) Kuitu / metallimatriisi SiC / Al SiC / Ti Kuitu / keraamimatriisi C / SiC SiC / Si 3 N 4
21
22 High-Tech esimerkkejä CASE: F1 Front Nose - Aerodynamic application for F1 wind tunnel, positioned on the front of an F1 car and supporting the front wing (and so called Nose of an F1 car). The required base properties are: dimensional accuracy and detail definition the best compromise between stiffness and resistance to vibration. Class of material Polyamide (PA) and Carbon based Composite Material Manufacturing Technology Selective Laser Sintering
23 CASE: A construction material for Formula 1 cars, The monocoque could be made of epoxy resin reinforced with carbon fibre Manufacturing: laminated together Requiremenst: great rigidity and strength, but very lightweight Notice on the table that carbon fibres are 3 times stronger and more than 4 times leighter than steels. Tensile strength Density Carbon fibre Steel
24 CASE: The carbon brake discs used in Formula 1 Requirements: May not be thicker than 28 millimetres and their diameter may not exceed 278 millimetres. When braking, the discs heat up to as much as degrees Celsius within one second Full braking will bring a Formula 1 car from 200 to 0 km/h within 55 metres, all within 1.9 seconds. Deceleration forces achieve up to 5 G Material: carbon-carbon composite (Carbon fibre-reinforced Carbon (carbon-carbon, C/C) is a composite material consisting of carbon fiber reinforcement in a matrix of graphite Properties: Composite brake discs are used instead of steel or cast iron because of their superior frictional, thermal, and anti-warping properties, as well as significant weight savings.
25 Kevlarin kemiallinen rakenne Kuitulujitetut komposiitit
26 Kuitulujitetut komposiitit KEVLARia valmistetaan kahdesta monomeerista (1,4-fenyylidiamiini ja eräs kloridiyhdiste). Tuloksena on polymeerinen aromaattinen amidi, joka koostuu muunnetuista bentseenirenkaista ja amidiryhmistä. Näiden syntyessä polymeerisäikeet suuntautuvat ensin umpimähkäisesti eri suuntiin. KEVLARin valmistuksen yhteydessä nämä säikeet ensin purkautuvat ja kiertyvät sitten uudelleen muodostaen polymeeriketjuista suuntautuneita kuituja.
27 CASE: To avoid sharp carbon fibre splinters on the track after accidents, all front wings, barge boards and small aerodynamic body parts must be given an additional outer coating of Kevlar (or a similar type of material).
28
29 CASE: Typical low cost body armor systems utilize Aramid fibers while Kevlar is used in cost-effective high performance systems.
30 Kuitulujitetut komposiitit Kuitulujituksessa käytetään hyväksi kuitujen suunnattuja lujuusominaisuuksia ja jäykkyyttä: Kun yhdensuuntaisilla kuiduilla lujitettua komposiittia vedetään päistään kuvan mukaisesti, muodostuu poikkileikkauksen joka kohtaan sama myötymä. Tällöin jännitykset ovat suuremmat jäykissä ja lujissa kuiduissa kuin heikommassa matriisissa.
31 Kuitulujitetut komposiitit Kuitulujituksessa käytetään hyväksi kuitujen suunnattuja lujuusominaisuuksia ja jäykkyyttä: Kuormitettaessa samaa komposiittia kuituja vastaan kohtisuorassa suunnassa on tuloksena aivan eri jäykkyysarvot. Nyt komposiitin poikkileikkauksen joka kohdassa on vakiojännitys ja siten matriisi venyy kuituja enemmän. Komposiitilla on siis alhaisempi jäykkyys kuituja vastaan kohtisuorassa suunnassa.
32 Kuitulujitetut komposiitit Näissä tapauksissa anisotrooppisen kuitulujitetun komposiitin kimmomoduuli on: Missä V f on kuitujen tilavuusosuus, E f on kuitujen kimmomoduuli ja E m on matriisin kimmomoduuli E c on komposiitin kimmomoduuli
33 Kuitulujitetut komposiitit Kuvassa on esitetty komposiitti, jossa irrallisten kuitujen sijasta on käytetty kudottua mattoa, jossa kuidut kulkevat kahdessa toisiaan vastaan kohtisuorassa suunnassa. Edellisen päätelmän mukaan voidaan ko. rakenteelle osoittaa matalan ja korkean jäykkyyden suunnat.
34 Kuitulujitetut komposiitit Kuvassa on esitetty yleisesti erään yhdensuuntaisilla lasikuiduilla lujitetun materiaalin lujuuden riippuvuus kuitujen ja kuormituksen välisestä kulmasta.
35 Kuitulujitetut komposiitit Esimerkkitapauksessa kuitujen suunnassa lujuus on yli nelinkertainen kuituja vastaan kohtisuoraan suuntaan verrattuna. Kuitujen suunnassa kuormat siirtyvät kuitujen kannettavaksi, kohtisuorassa suunnassa on kysymys matriisin lujuudesta, oikeammin siitä kuinka hyvin matriisi ja kuidut ovat kiinni toisissaan. Lujuus laskee erittäin jyrkästi kuormituksen suunnan erotessa kuitujen suunnasta. Alussa on muutaman asteen alue, jossa lujuus ei mainittavasti laske.
36 Kuitulujitetut komposiitit Sekoitussääntö : Komposiitin myötymä on joka kohdassa komponenttien myötymien (tilavuusosuuksilla) painotettu keskiarvo. Vastaavasti ovat määrättävissä myös kimmomoduuli (vrt. edellä esitetyn kimmomoduulin lausekkeet ).
37 Kuitulujitetut komposiitit Sekoitussääntö
38 Kuitulujitetut komposiitit Rajoituksia sekoitussääntöön Komposiittien kaikkien ominaisuuksien mallintaminen ei ole yhtä helppoa kuin kimmomoduulin määrittäminen sekoitussäännöllä. Tiheys, lämpölaajenemiskerroin ja kimmomoduuli noudattavat hyvin sekoitussääntöä, mutta lujuuteen vaikuttaa myös komponenttien tarttuvuus toisiinsa eli se kuinka hyvin voima välittyy komponentista toiseen. Lisäksi lujuus ei välttämättä aina kasva lisättäessä kuituja. Pienillä kuitupitoisuuksilla komposiitin lujuus on jopa pienempi kuin matriisin lujuus. Tarkastellaan tätä ominaisuutta seuraavassa kuitulujitetun komposiitin lujuuskäyttäytymistä yleisen jännitys-venymäkäyrän avulla
39 1. Aluksi komposiitti venyy elastisesti ja tällä alueella kimmomoduulilla on vakioarvo E. Rajoituksia sekoitussääntöön
40 2. Seuraavana on vuorossa matriisin myötäminen. Kimmomoduuli laskee. Rajoituksia sekoitussääntöön
41 3. Tässä vaiheessa lisäkuorman kantavat yhä elastisesti venyvät kuidut. Rajoituksia sekoitussääntöön
42 4. Kuitujen murtuessa komposiitin lujuus laskee matriisin myötölujuuteen. Rajoituksia sekoitussääntöön
43 5. Matriisin murtuessa komposiitti luonnollisesti murtuu lopullisesti. Rajoituksia sekoitussääntöön
44 Kuitulujitetut komposiitit Rajoituksia sekoitussääntöön Edellä esitetyn yleisen kuitulujitetun komposiitin jännitysvenymäkäyrän perusteella komposiitin lujuus olisi siis karkeasti määritettävissä sekoitussäännön ja matriisin murtolujuuden avulla. Mutta mikäli kuituja onkin alle kriittisen tilavuus osuuden (V crit ), onkin tuloksena tilanne, jossa matriisi myötää niin paljon, että vain harvat kuidut katkeavat ennen kuin matriisin lujuus on saavutettu. Tällöin kuitujen rooliksi jääkin tehokkaan (kuormaa kantavan) poikkipintaalan pienentäminen!
45 Rajoituksia sekoitussääntöön
46 Kuitulujitetut komposiitit Rajoituksia sekoitussääntöön Valmistusteknisesti jatkuvakuituisen komposiitin valmistaminen on monissa tapauksissa vaikeaa. Automaattisen valmistuksen kannalta olisi helpompaa, jos lujittavat kuidut olisivat lyhyitä (katkokuitukomposiitit). Kuidun pituus on optimoitavissa halutun lujitusvaikutuksen mukaan. Katkokuitulujitetun komposiitin lujuus on pienempi kuin jatkuvakuitulujitetun komposiitin.
47 Kuitulujitetut komposiitit Erään lasikuitu-epoksi-katkokuitukomposiitin lujuus kuitujen pituuden funktiona.
48 Kuitulujitetut komposiitit Puristuksessa komposiitti kestää vähemmän kuin vedossa. Puristuskuormituksessa kuidut nurjahtavat.
49 Kuitulujitetut komposiitit Kuitulujitetun komposiitin sitkeys Yleensä kuitulujitteisten komposiittien sitkeydellä ei tarkoiteta suoraa murtositkeyttä tai kykyä plastiseen muodonmuutokseen, vaan mahdollisen särön kykyä varastoida (rakennetta vaurioittavaa) energiaa. Varsinkin lujitemuovien sitkeys on erinomainen (Kun lasikuidun ja hiilikuidun sitkeys on vain noin 0.1 kj/m 2 sekä epoksin ja polyesterin vain noin 5 kj/m 2, on näiden komposiittien sitkeys jopa 50 kj/m 2 ). Keskeisin vaikuttava tekijä sitkeyteen on kuitujen irtoaminen matriisista komposiitin murtuessa. Kuitujen irtoaminen kuluttaa energiaa, joka näkyy sitkeytenä.
50 Kuitulujitetut komposiitit Kuidun irtoaminen matriisista
51
52 Kuitulujitetut komposiitit Kolmiulotteinen lujittaminen ominaisuuksien parantamiseksi
53 Kuitulujitetut komposiitit Kuitujen halkaisijat vaihtelevat millimetrin tuhannesosasta millimetrin kymmenesosaan.
54 Kuitulujitetut komposiitit Eri materiaalinen ominaisjäykkyys (E/ρ) ja ominaislujuus (s/ρ). Vertaa ominaisuuskarttojen käyttö materiaalinvalintatehtävän ratkaisussa!
55 2.2 Laminaattikomposiitit Laminaattikomposiiteissa asetetaan useita kerroksia päällekkäin, ja kerrokset voivat olla lujitettuja yksisuuntaisilla kuiduilla. Esimerkiksi lentokoneen lattiaa varten voidaan rakentaa vuorottelevista alumiinilevyistä ja Kevlarilla yksisuuntaisesti lujitetuista polymeerilevyistä materiaali, jolla on hyvä jäykkyys pituussuunnassa, mutta myös riittävät lujuusominaisuudet poikkisuunnassa. Laminaattikomposiitteja ovat esimerkiksi: Ohutpinnoitteet Suojapinnoitteet Varsinaiset laminaatit (esimerkiksi vanerit) Bimetallimateriaalit
56 Laminaattikomposiitit Komposiitti, joka koostuu vuorottelevista materiaalikerroksista. Vasemmalla olevan levyn ominaisuudet ovat levyn tasossa anisotrooppiset ja oikeanpuoleisen isotrooppiset.
57 Laminaattikomposiitit Toisaalta voidaan esimerkiksi lentokoneen lattiaa varten rakentaa materiaali, jolla on hyvä jäykkyys pituussuunnassa, mutta myös riittävät lujuusominaisuudet poikkisuunnassa. Tähän päästään esim. käyttämällä vuorottelevia alumiini- ja kevlarilla yksisuuntaisesti lujitettuja polymeerilamelleja.
58
59 2.3 Partikkelikomposiitit Käyttämällä kovia, lujia ja jäykkiä partikkeleja matriisimateriaalissa, saadaan ominaisuuksia parannettua kaikissa tarkastelusuunnissa. Partikkelilujitetut komposiitit jaetaan lujitemateriaalin partikkelikoon mukaan. Komposiitit ovat joko dispersiolujitettuja tai partikkelilujitettuja komposiitteja. Dispersiolujitetuissa komposiiteissa partikkelikoko on pieni ( dispersion = hajonta), minkä vuoksi niillä on tehokas lujittamisvaikutus.
60 Partikkelikomposiitit Partikkelilujitettuja komposiitteja ovat esimerkiksi: Betoni (sementti + kivi) Piikarbidilujitteiset alumiiniseokset (10-20 % SiC) Kovametallit (60-90 % Wolframikarbidipartikkeleja kobolttipohjalla) Sähköiset kontaktimateriaalit (W-partikkelit hopeamatriisissa) Täyteainepolymeerit, esimerkiksi sähköä johtavat polymeerit
61 Partikkelikomposiitit Partikkelilujitetuille komposiiteille kimmomoduulin lauseke voidaan kirjoittaa muotoon: Teoriassa vakiomyötymätilassa eksponentti n=1 ( partikkeli-komposiitin rakennetta voisi kuvata kumipalloilla teräsmatriisissa) Teoriassa vakiojännitystilassa eksponentti n=-1 (jota puolestaan voisi verrata rakenteeseen, jossa on teräspalloja kumimatriisissa). Todelliset eksponentit ovat näiden arvojen välissä kuvaavat todellisia partikkelikomposiitteja.
62 Partikkelikomposiitit Esimerkkejä partikkelikomposiitin käyttökohteesta on maastopyörien rungoissa käytetty alumiini + piikarbidi. Piikarbidilla voidaan parantaa eräitä alumiinien heikkouksia, kuten alhaista jäykkyyttä (kasvaa 70 GPa:sta noin GPa:iin, piikarbidipitoisuuden ollessa 10-40%) ja kulumiskestävyyttä (piikarbidi on kovaa). Partikkelikomposiitteihin kuuluvat esim kovametallit. Kovametalleista tutuin on wolframikarbidin ja koboltin yhdistelmä. Koboltin tehtävä (tyypillisessä kovametallissa kobolttia on 6-20%) on sitoa sitkeästi wolframikarbidipartikkelit yhteen. Karbidi siis tuo rakenteeseen kovuuden ja jäykkyyden, koboltti tuo sitkeyden ja työstettävyyden (koboltti sitoo partikkelit yhteen järjellisissä paineissa ja lämpötiloissa). Kovametallien käyttökohteita ovat kulumiskestävyyttä tarvitsevat osat. Tällaisia ovat mm. leikkuuterät. Kovametalli voi koostua muistakin keraamisista partikkeleista (muista yleisin on TiC) ja esimerkiksi teräs- tai nikkelimatriisista. Se kutsutaanko muita laatuja kovametalleiksi vai esimerkiksi cermeteiksi on kiistelyn alainen kysymys
63 Metal Matrix composites (MMC) Esim. 75% suurlujuuksinen Al-Cu seos (AA-2124) + 25% SiC
64 2.4 Sandwich-rakenteet Pyrittäessä jäykkiin ja kevyisiin rakenteisiin käytetään yleensä kerrosrakenteisia komposiitteja. Sandwich-rakenteissa ohuet pintalevyt liitetään paksumpaan, kevyeen ydinosaan. Tällöin saadaan aikaiseksi ominaislujuudeltaan ja jäykkyydeltään hyviä rakenteita. Mikään sandwich -rakenteen elementeistä ei (yleensä) ole yksinään luja eikä jäykkä. Vasta sitten kun elementit yhdistetään, on varsinaisilla sandwich-rakenteilla molemmat ominaisuudet. Sandwich -rakenteita ovat esimerkiksi: Rakennuselementit (teräs/vuorivilla/teräs tai teräs/polyuretaani/teräs) Erilaiset kennorakenteet
65 Sandwich-rakenteet
66 Sandwich-rakenteet Pyrittäessä jäykkiin ja kevyisiin rakenteisiin, muodostavat kerrosrakenteet oman ryhmänsä. Tarkasteltaessa taivutuksen alaiseen levyyn syntyviä jännityksiä havaitaan kuvan (alla) mukainen jännitysten jakautuminen. Eli materiaali levyn keskellä ei kanna niin suuria jännityksiä kuin se kykenisi. Mutta keskiosan pois jättäminen saa aikaiseksi kaksi eri levyä, joille toistuu sama tilanne kahtena. On siis keksittävä keino sitoa suurimman jännityksen alaiset osat yhteen pienellä massalla, niin saadaan aikaiseksi ominaislujuudeltaan ja jäykkyydeltään hyviä rakenteita (Vai materiaaleja (?), kerroslevyrakenteen kohdalla voidaan jo kiistellä, onko kyseessä materiaali vai rakenne ).
67
68 CASE: A construction material for Formula 1 cars, The monocoque could be also made of epoxy resin reinforced with carbon fibre mats combined with aluminium honeycomb plates
69 2.5 Solurakenteet Kerroslevyrakenteiden tapaan on solurakenteisissa komposiiteissa enemmänkin kyse tavasta jakaa materiaalia kuin varsinaisesta kuitu- tai partikkelikomposiittien tapaisista materiaaliyhdistelmistä. Lisäksi tällaisen komposiitin toinen komponentti on usein ilma. Solun umpinaisuudella tai avoimuudella on suuri ero vedenimemis- ja läpäisyominaisuuksien kannalta, mutta lujuusominaisuuksien kannalta tärkein on solurakenteen tiheys verrattuna soluseinän tiheyteen.
70 Solurakenteet Esimerkiksi kimmomodulille voidaan kirjoittaa: missä E cs on solurakenteisen materiaalin kimmomoduli ja E sm ja ρ sm ovat soluseinämän kimmomoduli ja tiheys. Tiheyksien suhde voi vaahdoissa vaihdella välillä 0,5 0,005 (samalla materiaalilla riippuen valmistustekniikasta), jolloin kimmomodulit voivat vaihdella kertaisesti saman materiaalin eri tiheyksisissä vaahdoissa.
71 Solurakenteet
72 Polymeerivaahdon tyypillinen puristusjännitys puristumakäyrä Solurakenteet Alussa on noin 5% myötymään asti lineaariselastinen alue. Tällä alueella soluseinämät taipuvat elastisesti.
73 Solurakenteet Seuravaksi venymä kasvaa Alussa vakiojännityksellä. on noin 5% Mekanismina myötymään on soluseinämien asti elastinen lineaariselastinen nurjahtaminen tai alue. jos materiaali Tällä on muovi, alueella mekanismina tällä soluseinämät alueella voi olla taipuvat soluseinien elastisesti. plastinen nurjahdus.
74 Solurakenteet Viimeisenä vaiheena on tiheyden kasvaminen soluseinämien puristuessa yhteen Alussa on noin 5% myötymään asti lineaariselastinen alue. Tällä alueella soluseinämät taipuvat elastisesti.
75 KERAAMISET- KOMPOSIITIT K O M P O S I I T I T NANO- KOMPOSIITIT ADAPTIIVISET KOMPOSIITIT RAJAPINTA
76
77
78
79
80 3 Näkökohtia komposiittien lujuustarkasteluista Kuitulujitetut komposiitit ovat anistorooppisia, mutta partikkelilujitetut muistuttavat monesti isotrooppisia materiaaleja. Jos partikkelilujitetuille komposiiteille käytetään valmistuksessa pursotustekniikoita, on mahdollista, että myös niihin syntyy anisotrooppinen rakenne. Partikkelilujittaminen heikentää muovattavuutta ja iskusitkeyttä. Myös metallimatriisikomponenteille syntyy anisotrooppiset ominaisuudet, jos käytetään kuitujen suuntausta. Jännitys-venymäkäyrät ovat monesti epälineaarisia. Lämpöpitenemis- ja laajenemiskertoimet eri suunnissa ovat eri suuret, mistä voi aiheutua vaihtelevissa lämpötiloissa suuria materiaalin/ rakenteen sisäisiä jännityksiä. Monet partikkelilujitetut ja metallimatriisikomposiitit voivat käyttäytyä hauraasti. Sisäisten jännityshuippujen välttämiseksi komposiittiosien kiinnitystekniikat vaativat erityistä huolellisuutta ja suunnittelua.
81 4 Valmistustekniikat 1. Puristusliittäminen (Solid State Processing) 2. Nestemäisen matriisin käyttäminen (Liquid state processing) 3. Jauhemetallurgia (Powder Metallurgy) 4. Magnetosputterointi (Physical Vapour Processing=PVD) 5. Pisarasuihkutus (Spray Deposition) 6. Mattojen / kuitujen kelauslaitteistot
