UUDET TYÖVÄLINEMATERIAALIT 3-D TULOSTUKSEEN JA PERINTEISEEN TYÖVÄLINEVALMISTUKSEEN

Transkriptio

1 UUDET TYÖVÄLINEMATERIAALIT 3-D TULOSTUKSEEN JA PERINTEISEEN TYÖVÄLINEVALMISTUKSEEN Työväline- ja Muoviteollisuuden neuvottelupäivät 2018 Lars Lindfors Uddeholm Oy Ab The voestalpine Group voestalpine is a technology and industrial-goods enterprise whose business units boast worldwide leadership in combined material and processing expertise. With its highest-quality products and systems made of steel and other metals, voestalpine is one of Europe s leading suppliers to the automotive, household-appliance and oil/gas industries worldwide. 1

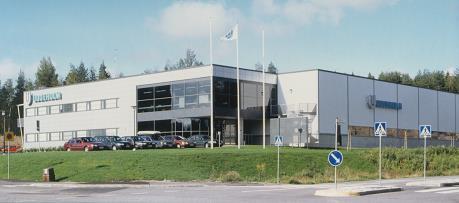

2 The voestalpine Group Divisions Steel 3,912.4 million 33 % share of business volume Metal Forming 2,426.1 million 21 % share of business volume High Performance Metals 2,697.9 million 23 % share of business volume Metal Engineering 2,684.6 million 23 % share of business volume UDDEHOLM OY AB Kuulumme Itävaltalaiseen voestalpine AG konserniin Päätuoteryhmät: Työvälinemateriaalit, konerakennusteräkset, kulutusosat ja tieterät Myymme ruotsalaisen Uddeholms Ab:n valmistamia työvälinemateriaaleja Uddeholms Ab terästehdas Hagforsissa, Ruotsissa Uddeholm Oy Ab konttori ja varasto Vantaalla 2

3 Työvälinemateriaalien ja -jauheiden valmistus Uddeholmin tehtaalla Ruotsissa Perinteinen senkkametallurgia Jauhemetallurgia Electro Slag Remelting AM-jauhevalmistus Uusia materiaaleja työvälineiden ja komponenttien valmistukseen - Uddeholm AM Corrax - Uddeholm Vanax Superclean - Uddeholm Vanadis 8 Superclean - Uddeholm Nimax ESR - Uddeholm Idun 3

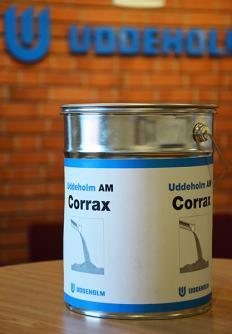

4 Uusi jauhe työvälineosien 3-d tulostukseen Uddeholm AM Corrax RAAKA-AINE Korroosionkestävä työvälinemateriaali kohtalaisen suurella kovuudella Kovuus, HRC Vanhennuskäsittely C 4

5 Lujuusarvot Corrax vs AM Corrax Uddeholm Corrax Uddeholm AM Corrax MEKAANISET OMINAISUUDET Rakennesuunta Iskusitkeys (J) Venymä A5 (%) 5

6 Korroosionkestävyys AM CORRAXILLA ON SAMA KORROOSIONKESTÄVYYS KUIN PERINTEISESTI VALMISTETULLA CORRAXILLA KULUMISKESTÄVYYS 6

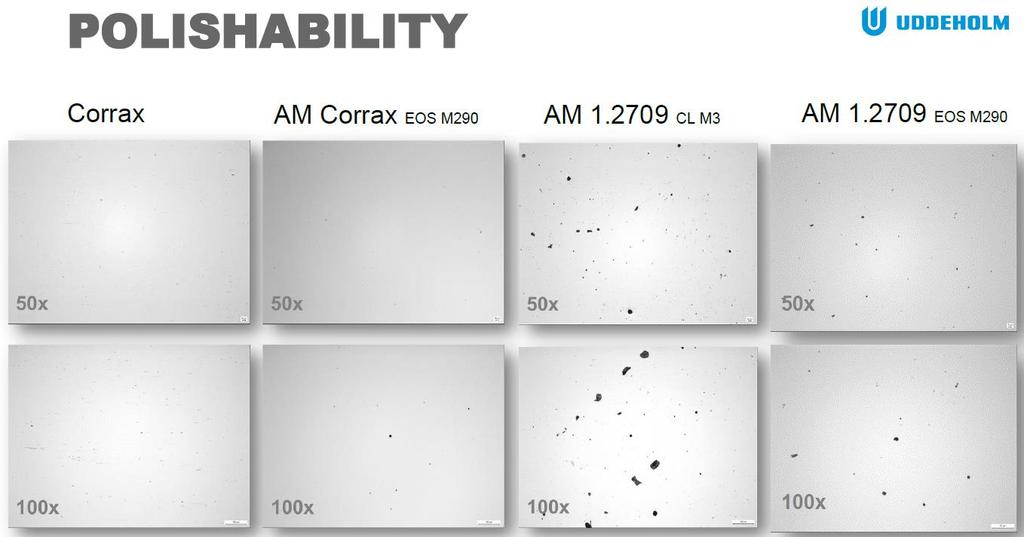

7 KIILLOTETTAVUUS Palvelut liittyen 3-d tulostukseen - Osien tulostus - Simuloinnit *työkalun/tuotteen lämpötila *jaksoaika *vääntymät/kutistumat - Pohjalevyt (Corrax aineesta) - Tekninen tuki 7

8 Uusi jauhemetallurgisesti valmistettu korroosionkestävä teräs työvälineiden ja koneosien valmistukseen Uddeholm Vanax Superclean Experience the groundbreaking performance of stainless stamina Uddeholm Vanax SuperClean FOR TOUGH CONDITIONS AND EXTREME DEMANDS 8

9 C Si Mn Cr N Mo V VANAX ANALYYSI, % 17 OMINAISUUDET Erinomainen korroosionkestävyys Hyvä kulumiskestävyys Suuri lujuus / kovuus Hyvä sitkeys Hyvät liukuominaisuudet / alhainen kitkakerroin Vaimentaa iskuja 9

10 Korroosionkestävyys RUOSTUMATTOMIEN LAJIKKEIDEN ASEMOINTI 316 L 304 L VANAX 17-4 PH CORRAX MIRRAX ESR STAVAX ESR ROYALLOY MIRRAX 40 RAMAX HH AISI 420/W AISI 440/W ELMAX Austeniittiset ruostumattomat lajikkeet Uddeholm korroosionkestävät lajikkeet Korrosionkestävät lajikkeet Tavanomainen runsasseosteinen työkaluteräs SVERKER 21/W1.2379/D2 Kulumiskestävyys Uddeholm Vanax Superclean Päästökäyrä - Kovuus 10

11 Iskusitkeys Uddeholm Vanax Superclean Tyypilliset käyttökohteet - muovimuotit joilta vaaditaan hyvää korroosion- ja kulumiskestävyyttä - erilaiset veitset, leikkurinterät - elintarvike-/lääketeollisuuden käyttökohteet - koneosat 11

12 Uusi jauhemetallurgisesti valmistettu työvälineteräs Uddeholm Vanadis 8 Superclean UDDEHOLM VANADIS 8 SUPERCLEAN KEMIALLINEN KOOSTUMUS C 2,3 Si 0,4 Mn 0,4 Cr 4,8 Mo 3,6 V 8,0 12

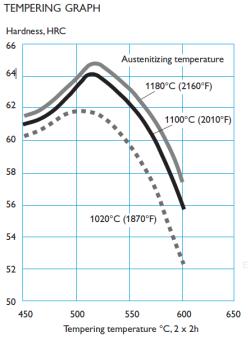

13 Lohkeilunkestävyys UDDEHOLM VANADIS 8 SUPERCLEAN LÄMPÖKÄSITTELY Päästökäyrä Päästö Suositellaan 540 C (1000 F) / 3x1h 3 päästöä erittäin suositeltavaa! KYLMÄTYÖ PREMIUM LAJIKKEET Kulumiskestävyys 13

14 ABRASIVINEN KULUMINEN Uddeholm Vanadis 8 65 HRC Lävistys 100,000 iskua Docol 1400 M (AHSS) Uddeholm Vanadis HRC LOHKEILUKESTÄVYYS Lävistys 50,000 iskua Docol 1400M (AHSS) Uddeholm Vanadis 8 65 HRC Uddeholm Vanadis HRC 14

15 LOHKEILUKESTÄVYYS Lävistys 100,000 iskua Docol 1400M (AHSS) Uddeholm Vanadis 8 65 HRC Uddeholm Vanadis HRC Suositeltavat työvälinemateriaalit erityyppisille tuotantoaineille ja vauriotyyppien ehkäisyyn TYÖKALUMATERIAALI SUOSITUKSET TYÖSTETTÄVÄ MATERIAALI / HAASTEET SOPIVA TYÖVÄLINEMATERIAALI ABRASIIVINEN KULUMINEN ADHESIIVINEN KULUMINEN / TAHMAANTUMINEN Kuumavalssatut levyt Ruostumattomat levyt Lujat levyt PLASTINEN DEFORMAATIO LOHKEILU MURTUMAT Monimuotoinen tuotegeometria Ohuet seinämät Runsashiiliset levyt Pinnoitetut levyt Paksut levyt Monimuotoinen tuotegeometria Muuntajalevyt Paksut levyt Pitkät pistimet Uddeholm Vanadis 8 Uddeholm Vancron 40 Uddeholm Vanadis 8 Uddeholm Unimax Uddeholm Caldie VAIHTOEHTOISET RATKAISUT Uddeholm Vanadis 4 E Uddeholm Vanadis 8 Uddeholm Vanadis 4 E Uddeholm Calmax Uddeholm Caldie Uddeholm Sleipner Uddeholm Vanadis 4 E Uddeholm Sleipner Uddeholm Caldie Uddeholm Calmax Uddeholm Caldie Uddeholm Caldie Uddeholm Caldie Uddeholm Vanadis 4 E Uddeholm Vanadis 4 E 15

16 Uddeholm Vanadis 8 Superclean Tyypilliset käyttökohteet - leikkain- ja muovaustyökalut - syöttöruuvit - jauhepuristustyökalut - varteenotettava vaihtoehto kovametallin korvaajaksi Leikkain- ja muovaustyökalujen materiaalien ominaisuuksien vertailu 16

17 MACHINING APP ios, Android & Windows ympäristöille TRUST IS SOMETHING YOU EARN, EVERY DAY. Kiitos! 17
