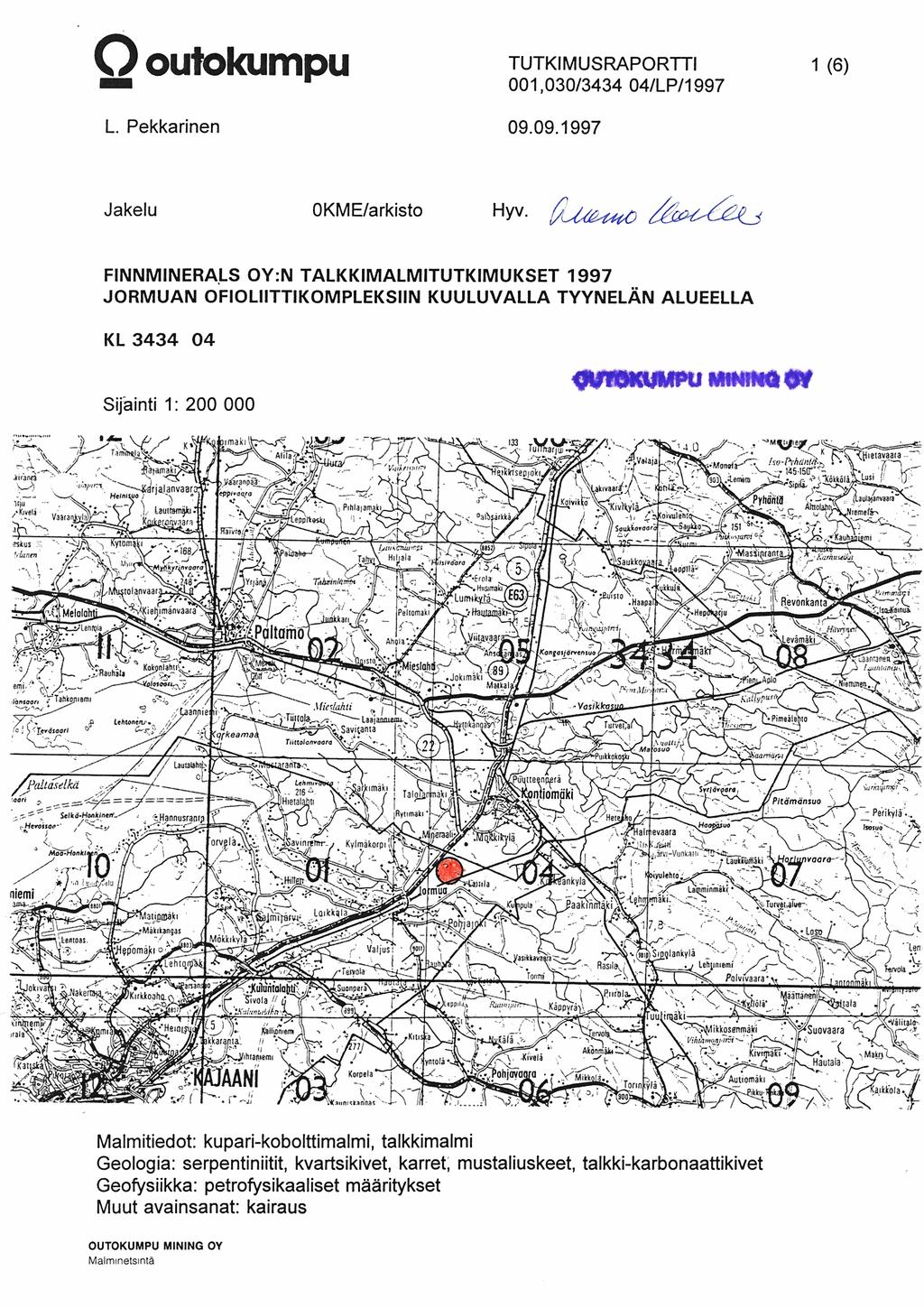

1 TUTKIMUSRAPORTTI 001, LP11997 L. Pekkarinen Jakelu FINNMINERALS OY:N TALKKIMALMITUTKIMUKSET 1997 JORMUAN OFIOLTTIKOMPLEKSN KUULUVALLA TYYNELAN ALUEELLA Sijainti 1: Malmitiedot: kupari-kobolttimalmi, talkkimalmi Geologia: serpentiniitit, kvartsikivet, karret; mustaliuskeet, talkki-karbonaattikivet Geofysiikka: petrofysikaaliset maaritykset Muut avainsanat: kairaus OUTOKUMPU MINING OY Malminetsinta

2 - outokumpu 0 L. Pekkarinen Tiivistelma Finnminerals Oy kairasi 1997 talkkimalmipotentiaalin selvittämiseksi Jormuan ofioliittikompleksiin liittyvällä Tyynelän alueella muutamia reikiä. Yhdellä reiällä (TYY-2) oli saatu Iävistys karsi-karsidolomiittikvartsikivivyöhykkeestä, jossa on muutaman metrin matkalla SK- ja FEK-pirotetta sekä vaihtevasti CUK ja ZNS. Näistä oli tilaisuus ottaa näytteitä analyysejä varten (9 näytettä). Paras Iävistys on välillä m (Cu 0.71 %, Zn 1.91 %), jonka kapeat semimassiiviset osat muistuttavat ulkonaisesti Kylylahden mineralisoituneita osia. Co- Ni- ja Co-Cu-erotteludiagrammeista nähdään kuitenkin, että Tyynelän naytteita edustavat pisteet asettuvat syrjään OKU-tyypin "normaalikentistä", Iähestyen Kylylahden Zn-malmia edustavaa pistettä. Samoista diagrammeista ei pysty yksiselitteisesti arvioimaan, onko Sotkamon OKU-tyypin lohkareella mitään yhteyttä Tyynelän Iävistyksiin. Myöskin kyseisen lohkareen "aitous" jää edelleen avoimeksi kysymykseksi. Lauri Pekkarinen OUTOKUMPU MINING OY Malminetsinta

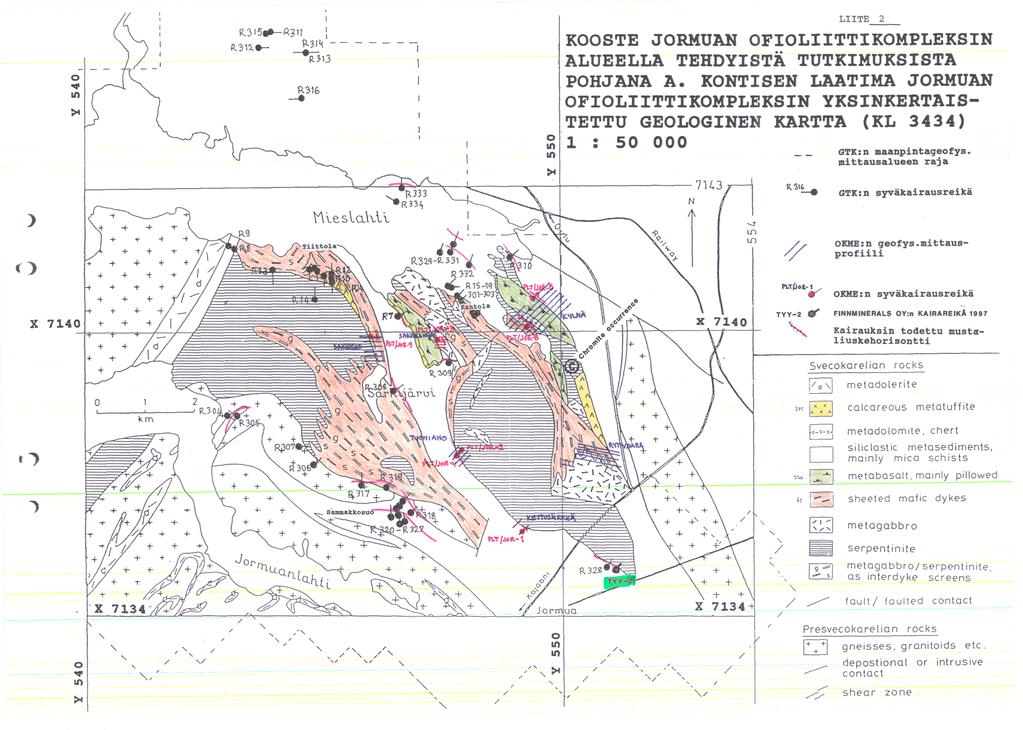

3 L. Pekkarinen Liitelue ttelo Jormuan ofioliittikompleksi ja sen ympäristö, kaaviomainen geologinen kartta & tunnetuimmat malmiaiheet 1: Kooste Jormuan ofioliittikompleksin alueella tehdyistä tutkimuksista. Pohjana A. Kontisen laatima Jormuan ofiolliittikompleksin geologinen kartta, 1: Osakopio peruskartasta Kontiomäki, Geologian tutkimuskeskuksen kairaaman reian R328 ja Finnminerals Oy:n 1997 kairaaman reian TYY-2 likimäärainen sijainti, 1: Jormua, Tuomiaho, reikaprofiili PLTIJOR-2 & PLTIJOR-4, 1: Jormua, Kettusarkka, reikaprofiili PLTIJOR-1, 1 : Jormua, Tyynela, kopio GTK:n reikaprofiilista R328, 1 :1000. Jormua, Tyynelä "Tyynelan" leikkaus, reikä TYY-2, 1: Tyynelan reian TYY-2 tyyppinaytteiden & Sotkamon OKUtyypin lohkareen analyysipisteet esitettynä Co-Ni- ja Co-Cuerotteludiagrammeissa; vertailunäytteet Jormualta ja Kylylahdesta. a) Co-Ni-diagrammi, b) Co-Cu-diagrammi. Petrofysikaalisia maarityksia Finnminerals Oy: n kairaamista Tyynelan rei'ista. Raporttiviitteet Pekkarinen, L Malmitutkimukset Jormuan ofioliittikompleksin alueella LP Pekkarinen, L Finnminerals Oy: n talkkimalmitutkimukset 1997 Miihkalin kaareen liittyvalla Saramaen alueella. 001, OILPI Pekkarinen, L Finnminerals Oy:n talkkimalmitutkimukset 1997 Kylylahden Vasarakankaalla. 001, LP OUTOKUMPU MINING OY Malminetsinta

4 0 m outoiampu L. Pekkarinen Taustatiedot Vuoden 1997 kesällä Finnminerals Oy (FM) ilmoitti jatkavansa Saramäen kairausten jälkeen (001, OILP 997) talkkikairauksia Jormuan alueen eteläosissa mm. Tyynelan alueella. Myöhemmin Jormuan kairausten jo alettua tuli heiltä tieto OKME:een, että Tyyne- Iän alueella, reiassa TYY-2 oli saatu talkkilavistyksen ohella myös kiisulavistys. He olettivat ko. kiisulavistyksen kiinnostavan myös 0KME:ea ja siksi tarjosivat mahdollisuutta ottaa ko. reiästä näytteitä kiisulavistyksen merkityksen arvioimiseksi. FM:n kairaukset Jormuan Tyynelan alueella 1997 Finnminerals Oy kairasi oman ilmoituksensa mukaan kesällä 1997 Jormuan Tyynelan alueella kuusi reikää talkin takia. Tarkkoja tietoja kairauksesta ei tiedossamme ole ja reiän TYY-2 sijaintikin on liitteina olevissa kartoissa likimaarainen (alue ei kuulu "Kylylahti"-sopimuksen piiriin; ks. rap. 001, lLPl1997). Nyt kairattu reika TYY-2 (liite 1-3) on sikäli mielenkiintoinen, että se sopivasti täydentää Jormuan ofioliittikompleksin eteläisen serpentiniittilinssin Iansireunasta saatua geologista kuvaa (ks. rap LPl1991). Toisaalta asetelman tekee myöskin mielenkiintoiseksi K. Huotarin Sotkamosta löytämä OKU-tyypin lohkare, jonka aitous on tosin joskus asetettu kyseenalaiseksi (liite 1). Aikaisemmissa kairauksissa länsireunan kontaktialueesta oli saatu Iavistykset 0KME:n Tuomiahon kairauksissa, reiät PLTIJOR-2 ja PLTIJOR-4 (liite 4) ja myös Kettusärkän kairauksissa, reika PLTIJOR (liite 5) seka GTK:n Tyynelän kairauksissa, reika R328 (liite 6). Näiden reikien perusteella tiedettiin serpentiriiittimassan reunaan liittyvän paitsi talkkikivilavistyksia myöskin kapeita kvatsikivilinsseja. Kvartsikivissä oli tavattu hiukan kiisuja, pääasiassa niagnettikiisua ja rikkikiisua, mutta muuten malmiutumisen merkit olivat heikot (liite 9). Kvartsikivissa oli kuitenkin tavattu Zn-rikas kromiitti, jota on pidetty jonkinlaisena malmi-indikaattorina. Reikä TYY-2 lävisti aluksi ta1 kkikivea ja sen jalkeen vaihtelevasti karsikivea, kvartsikiveä ja karbonaattirikasta dolomiittikartta (liite 7). Välissä ori kapea vyöhyke tektonisoitunutta kiilleliusketta. Ja reika jatkui talkki-karbonaattikivella. Karsikivi-kvartsikivi- ja dolomiittikarsivyöhykkeestä otettiin 9 näytettä analyysejä varten. Kiisuja oli runsaimmin dolomiittikarsiosuudella (--- harmaa kohtalaisen hienorakeinen dolomiittirikas kivi, jossa on runsaasti karsimineraaleja). Vaikka kairausnaytteet ulkonaisesti muistuttavatkin paljolti esim. Kylylahden tyyppiä, niin esim. Ni- ja Co-pitoisuudet ovat alhaisemmalla tasolla ki.iin selvässä OKU-tyypissa (ks. liite 8). Paras kiisulavistys oli välillä ml 0.65 m. OUTOKUMPU MINING OY Malminetsinta

5 0 = outokumpu L. Pekkarinen Esimerkkipitoisuuksia on esitetty alla olevassa taulukossa 1. Taulukko 1. Finnminerals Oy:n Jormualla 1997 kairaaman reiän TYY-2 parhaimmat karsi-kvartsikivikarsidolomiittilavistykset (Cu, Co, Zn, Ni, Fe - AAS, S - Leco ja Au - Fire assay). Reikä Syvyysväli m Pituus m Cu% Co% Zrii% Ni% Fe% S% Au g/t TYY-2 - _ co ~ ~ CO. 1 Tyynelän Iävistyksen tyyppinäytteiden (2 karsidolomiittia & 1 mustaliuske) CoINi- ja CoICu-suhteita verrattiin Jormuan Kettusärkan ja Tuomiahon kohteiden vastaaviin pitoisuuksiin (liite 8). Vertailunaytteina olivat myöskin Sotkamon OKU-tyypin lohkare ja yksi Iavistys Kylylahden ns. Zn-malmista. Diagrammeista nähdään, että Kettusärkan ja Tuomiahon näytteitä edustavat pisteet lankeavat diagrammeissa lähelle normaalikenttia. Myös Sotkamon lohkaretta edustava piste osuu tarkasti Cu-malmien kenttään. Sitävastoin Tyynelan näytteet asettuvat normaalikenttien ulkopuolelle paljon kauemmaksi kuin Kylylahden Zn-malmia edustava piste, joka sekin on anomaalinen. Tyynelän reiästä TYY-2 (kuten muistakin rei'istä, ks. liite 9) on tehty petrofysikaaliset mäaritykset, joista näkyy, että raskaiden kivilajien joukkoon kuuluvat nimenomaan talkkikarbonaattikivet (tiheys ), mitä seikkaa voidaan käyttää hyväksi pyrittäessä tunnistamaan talkkivyöhykkeita serpentiniittilinssien reunoilta. OUTOKUMPU MINING OY Malrnineisinta

6 0 = outokumpu L. Pekkarinen Yhteenveto Jormuan Tyynelan alueelta FM:n kairauksissa reiassa TYY-2 saatu mineralisaatiolavistys on ensimmäinen tämäntyyppinen Iavistys Jormuan alueelta. Sen tiimoilta voidaan esittää seuraavaa: ColNi- ja ColCu-erotteludiagrammeja käyttäen saatu Iavistys ei edusta "normaalia OKU-tyyppiä", vaikka se ulkonäöltään paljol,ti muistuttaa esim. Kylylahden joitakin Iavistyksia, erityisesti Zn-rikkaita osia. Tyynelan Iavistyksen mahdollinen yhteys Sotkamon lohkareeseen jaa diagrammeihin pohjautuen hyvin epäselväksi ja kyseenalaiseksi. Todettakoon kuitenkin, että Jormuan alueen Tuomiahon ja Kettusärkän niukkakiisuiset kvartsikivilavistykset eivät poikkea OKU-tyypin normaaliarvoista. On mahdollista, että Tyynelan Iavistys edustaa merkkiä uudenlaisesta OKU-tyypin variaatiosta Jormuan alueella. Onhan Jormuan alue metallirikkaine mustaliuskeineen (liite 2, kohteet Kuuusilampi & Kolmisoppi) OKU-jaksosta poikkeava. Voidaan myös spekuloida, että Jormuan ofioliittikompleksin alueelta tai sen lähialueilta on vielä kateissa suuren proksimaalinen malmiesiintyma, jos nimittäin Talvivaaran metallirikkaita mustaliuskeita pidetään sen distaaliosina. Muistutettakoon lopuksi, että Tyynelan Iavistys sijaitsee Finnminerals Oy:n talkkivaltausalueella, näinollen Cu-Zn-mineralisaation enempi tutkiminen edellyttäisi sopimusta OM:n ja FM:n välillä. Joka tapauksessa pidettaköön tapaus mielessä, jos joskus Jormuan alueelle suunnitellaan malmitutkimuksia OKU-tyyppisten malmiaiheiden pohjalta. OUTOKUMPU MINING OY Malminetsinta

7

8

9 Appendix A part copy from Map sheet No (Kontiomäki). Scale 1: / liite 3

10

11

12

13 Liite OUTOKU@lf MINING OY Tehtaankatu 2 FIN Outokumpu Finland DATE: 09/10/97 TIME: 13: 28: 48 SCALE (HOR) 1: 500 SCALE (VERT] 1: 500 bv GEMCOM krvices Inc JORMUA, TY Y NELA Cross section TYIOO Lithology 6 Cu and S contents

14 LTE 8 Co-Ni & Co-Cu-erotteludiagrammeihin valitut näytteet Jorrnuan ofioliittikornpleksi No Kohde Reikä Syvyysvali 1 Kettusarkka JOR Tuomiaho Kivilaji VL ML VL TLKKRBK SP VL VUK SP TLKKRBK ML KVK ML KA KVK KA KVK KVK ML KLOUUMJK Huom. 20 Tyynela TYY KADO Zn 0.31% KADO Zn 1.91% OKU-tyypin kuparilohkare Sotkarnosta 23 Kn / K. Huotari (Cu2.38%,Co0.19%,NiO.12%) KVK Zn 0.17% Zn-pitoinen (ns. ZN-malrnis ta) vertailunäyte Kylylahdes ta 24 Kylylahti OKU KADO Zn 4.42% Käytetyt kivilajilyhenteet KVK - kvartsikivi SP - serpentiniitti ML -mustaliuske KA - karsikivi VUK- vuolukivi VL - vaalea mustaliuske KADO- dolorniittikarsi, dolorniitti TLKRBK-talkki-karb.kivi

15 D iag ram m i a) Aineisto: Tuomiaho, Kettusärkkä, Tyynelä,Sotkarno, Kylylahti.. CU-ORE ' :/ NI-MINERALIZATIONS,167 SERPENTINITE / 19 2 / / wtz d ;OUTOKUMPU QUARTZITE, AND DOLOMITE 10, ML I l ~ M I C A SCHI/~T f l r J 100 ' SOTKAMON VL (SERL) 1 1 I I I I l. r l I T I hni ppm KADO KVK I) SP & VUK KLOL/OMAFJ TLKKRBK

16 Diagrammi b).aineisto: Tuomiaho,Kettusarkka, Tyynela, Sotkamo,Kylylahti ii 4 OUTOKUMPU QUARTZITE, f. - \ 'SERPEN'TINITE. 13 & d2 OfO 22 e xu CBLACK SCHIST I t r t l 1 I r I ~ i r r r r r T I T ppm ML KA b SP & VUK 8 SOTKAMON LOHKARE : KADO 49 (SERL) TGKKRBK

17 1997. Liite 9 / Appendix 9 Petrophysical deteminations of some drillcore samples täkn ftom talc höles driliejy ; Finnminerals Oy in ' the Jorrnua area Deteminations.. ~~:OKME - ~.-.-_,Hole Depth - : 6 ne(p - Hes. Datum,i.henrer!%o.,:,'. :.-&... -.~.. in ajr - ln water! column-. <.<.L '. -.: --,. Kohde Syv. Tihep Paino,,,.,.Paino ~pa,!$~ ~ i kvastus i ~ sittaus aittaaja t '..,.. 1 'j" ilnassa :!Pedessi sarake :;- '.:: PV. ':'... TYY ä '-' t EL...., '.7YP & ,: I,DEtD EL i.- 'fly-2, '.: & : ,' OKt RL :. '... :.TYY :T.X Cj EL,: ': TYY OKtCL EL ;,. TYY ,? !,5E : EL..'.. r..,,;3: t. TYY OXtGS RL. ',,. TYY : 1Y ' I.OEtSE EL. -, ;.,.....<.... PYY-! ,0e RL. : :;t.: E B? :,r> TYY-3, !?; Kt0; RL,>,.. TYY i E l.detz " TYY ,9: Zlt.:l w 3811.OEtr i?<?$fY , E9 70.6P Et06 27,05.97 RL.'; - ny-3 r Ej et RL - TYY-3 id I.OE+GC ?L, -.'-.:.. TYY OEtBE RL E 0.00 TYY-4 1C OYt:E EL :. PYY D OFs!! EL TYY-4 :C : 22j.27 l35.i: OEt:j L. TYT , i'j.;l {.02;c !3 TYY-4 5.g.00 2.o: ' 7 lf OEsC Ri TYY-4 t0.3~ 2,-' PI SOi 6,3E:[5 fi.05.97?3 TYT-4 :O.fiJ 2.S: 2 iy h;CS i Li, :.. TT!-4!3.0$ :.SS ;fi,i , TTY C: i!4.i fl.oe+?i 27.fl5.97 2i XBE 0.00 PYY-'; a: ;5.! GECj : -. TYY-5 TYY-5 5. :5.c0 2.0; 2.75 :;3.19 ~r;.ca 5 15i.u S , 456 S.UE-SL. :: p,j, PL,- : TYY , 2:6.58!E5.:l S DStli ; TYY-5 55.CO !Zj.jS OEtE ? 9L TYY E.DEi[! 2?,05.97 hi TYY ett EL \ E T?Y-6 25.CO j E+65 ii R5 TYY l!0.? G?iES ? hl TYY i3 2;!.; ,02 91 i.ueig5 2i %i TYS i I.DE-CJ t7.03.3? Ei ' TYY-6 E5.GO 2.7: tC SL.', TYY Z OEiF ?i TYY-? IiiR 2.6: 1S , E-C: Ei TYY <1.55 OZ.!Y l.oe+fi R1.-. TYY-T 5j.DO 2.Tj ;?j.70 5T ,0Z C5.91?L TPH-7 ti :SS.:? Z.9E-Ij ? 2i -.A -
