GEOLOGIAN TUTKIMUSKESKUS M 19/3344/-88/2/19 Sotkamo Rytisuo Jouko Vanne TALKKIMALMITUTKIMUKSET RYTISUON ALUEELLA SOTKAMOSSA SINA

Transkriptio

1 GEOLOGIAN TUTKIMUSKESKUS M 19/3344/-88/2/19 Sotkamo Rytisuo Jouko Vanne TALKKIMALMITUTKIMUKSET RYTISUON ALUEELLA SOTKAMOSSA SINA VUO- Yllämainittuun raporttiin liittyvät pohjanäytteiden kupari-, sinkki- ja nikkelipitoisuudet, talkin vaahdotuskoeja valkoisuuskoetulokset (MRG2188, MRG2559 ja A 82297), syväkairausraportit (R409, R410, R411, R413, R415, R420 ja R421), syväkairausnäytteiden tiheysmääritykset rei'istä R410, R411, R413, R415, R420 ja R421, syväkairausanalyysit, hieluettelo sekä valokuvat rei'istä R410, R411, R413, R415.

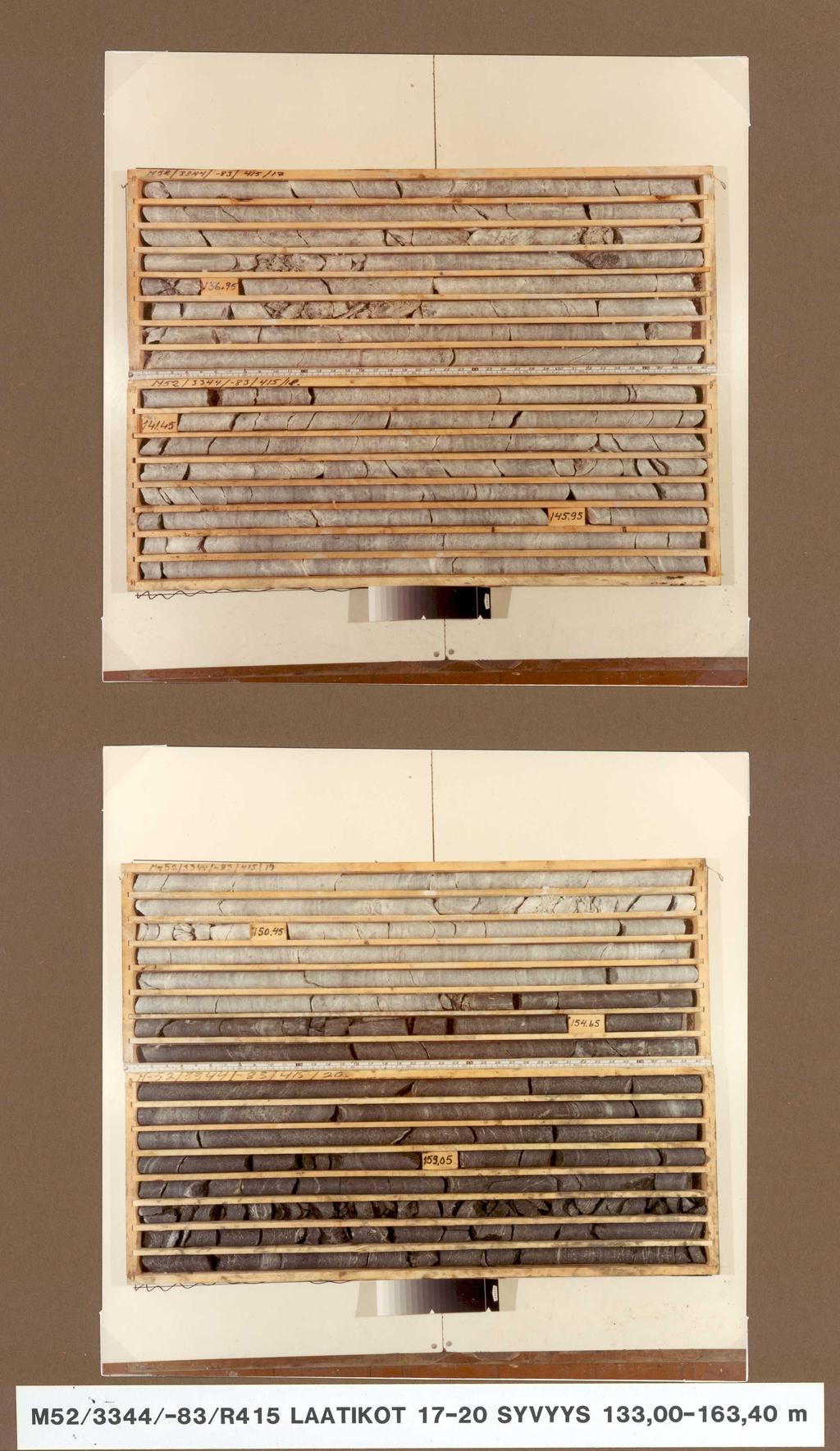

2 Sisällysluettelo Pohjanäytteiden Cu-, Zn- ja Ni-pitoisuudet 1 Talkin vaahdotuskoe- ja valkoisuuskoetulokset 4 Syväkairausraportit 15 Syväkairausnäytteiden tiheysmääritykset 22 Syväkairausanalyysit 31 Hieluettelo : 33 Kairasydänten valokuvat 34

3

4

5

6 4 VALTION TEKNILLINEN TUTKIMUSKESKUS Metallurgian laboratorio N :o MRG2188 Tilaaja Geologinen tutkimuslaitos Yrjö Pekkala Kivimiehentie ESPOO 15 Tilaus Puh.tilaus, Y. Pekkala 4 Käsittelijä Pekka Kurki, puh Näytteet Talkkinäytteet, 11 kpl Toimitettu Tehtävä Talkin vaahdotuskokeet Suoritetut tutkimukset Näytteet murskattiin valssimurskaimella hienouteen alle 1,0 mm, minkä jälkeen ne jauhettiin tankomyllyssä kuivana. Jauhatukset tehtiin panosmyllyssä 1,0 kg :n erissä. Näistä otettiin kahtioimislaitteella vaahdotettava näyte. Syötteet merkittiin numerotunnuksilla 1-11, taulukko 2. Jauhatusaika kaikilla näytteillä oli 15 minuuttia. Taulukossa 1 on näytteen nro 1 seula-analyysi. Talkki vaahdotettiin Fagergren-laboratoriovaahdotuskoneella 0,5 kg :n panoksina. Lietteen kiintoainepitoisuus oli kaikkien näytteiden esivaahdotuksessa 15 %. Vaahdotusreagenssina käytettiin ainoastaan vaahdotetta, Dowfrothia, 50 g/t, joka oli sama kaikissa kokeissa. Ensimmäisessä vaahdotuksessa saatu tuote kerrattiin kolmesti. Kertauksiin ei lisätty reagenssia ja ne poikkesivat toisistaan vain lietteen kiintoainepitoisuudessa. Kertauksissa lietetiheydet vaihtelivat välillä 6,5-12,3 % ka. Lopullisille rikasteille suoritettiin vahvamagneettinen märkäerotus. Tulokset ovat taulukossa 2. Espoo VALTION TEKNILLINEN TUTKIMUSKESKUS Metallurgian laboratorio Heikki Kleemola laboratorionjohtaja Harri. Hokka tutkija 2 liitettä 1/MRG/MIN/ /PK/MH Tämän selostuksen osittainen julkaiseminen on sallittu vain Valtion teknillisestä tutkimuskeskuksesta saadun kirjallisen luvan perusteella,

7 VALTION TEKNILLINEN TUTKIMUSKESKUS STATENS TEKNISKA FORSKNINGSCENTRAL Meta W l urgian Ia~orato QFOFINLAND r MRG2188 Taulukko 1. Syötteen nro 1 seula-analyysi. Seulan koko Seulalle jai Läpäisy um g % ,2 96, ,7 91, ,5 86, ,8 82, ,0 65, ,1 39, ,0 Taulukko 2. Vaahdotuskokeiden tulokset. Syöte Määrä Lietetih. Fe Tuote p-% % ka. % Valk. Reikä Nra ,9 11, KjI 4,7 11,3 R 404 Kill 8,9 10, KjIII 3,8 9,6 Magn. R 6,5 Ri k. 58,0 Nro ,8 11, KjI 6,0 10,5 R 406 Kill 4,3 9, KjIII 4,2 9,2 Magn. R 14,6 Rik. 44,5

8 VALTION TEKNILLINEN TUTKIMUSKESKUS STATENS TEKNISKA FORSKNINGSCENTRAL TECHNICAL RESEARCH CENTRE OF FINLAND Metallurgian laboratorio MRG2188 Syöte Tuote Määrä p-% Lietetih. Fe Valk. % ka. % % Reikä Nro ,9 11, Ku 1 9,6 10,4 R 406 KiI 1 3,8 9, KuIII 4,7 9,1 Magn. R 21,7 Rik. 37,2 Nro ,0 10, Kj I 6, R 405 KiII 9,6 8,5 KjIII 7,1 7, Magn. R 3,7 Rik. 44,4 Nro ,4 10, Ku 1 6,8 9,5 R 405 KiII 6,2 8, KuIII 6,2 7,7 Magn. R 14,2 Rik. 35,0

9 VALTION TEKNILLINEN TUTKIMUSKESKUS STATENS TEKNISKA FORSKNINGSCENTRAL TECHNICAL RESEARCH CENTRE OF FINLAND Metallurgian laboratorio MRG2188 jäte Kj 1 (I kertausjäte) Kj 2 (II kertausjäte) Kj 3 (III kertausjäte) Magn. R (magneettinen erotus) rikaste Kuva 1. Talkin vaahdotuskaavio

10 Oy KESKUSLABORATORIO CENTRALLABORATORIUMAb 8 THE FINNISH PULP AND PAPER RESEARCH INSTPTUTE Geologinen Tutkimuslaitos DATUM Ki v i m i eteen t i e 1 REFERENS FM J. Rydbe rgfap REFERENCE ESPOO 15 Tehtävä A DATE Huomioon : Ti 1auksenne : Nissinen/malmiosasto 2353 E VAALEUS Olemme mitanneet vaaieuden meille lähettämistänne näytteistä ja saaneet seuraavat tulokset : Näyte Vaaleus, % 3344, 8404, 34,75-65,30 68,2 3344, R405, 91,80-107,00 72,1 3344, R405, 107,00-122,50 66,9 3344, R406, 17,00-35,00 61,0 3344, 8406, 130,80-148,20 72,8 Kunnioittavasti Oy KESKUSLABORATORIO Pp Vl~ / A L.1 o 6 '42.~ 0 PL HELSINKI 10 Tekni,kantie 2 CENTRALL AB kd,d P HELSINGFORS 10 ESPOO-OTANIEMI Teknkvacen 2 ESSO-OYNAS

11 VALTION TEKNILLINEN TUTKIMUSKESKUS Metallurgian laboratorio. N :o MRG2559 Tilaaja Geologinen tutkimuslaitos Jukka Marmo Kivimiehentie ESPOO 15 Tilaus Puh.tilaus, J. Marmo Käsittelijä Pekka Kurki, puh Näytteet Talkkinäytteet, 6 kpl Tehtävä Talkin vaahdotuskokeet Suoritetut tutkimukset Näytteet murskattiin valssimurskaimella hienouteen alle 1,0 mm, minkä jälkeen ne jauhettiin tankomyllyssä kuivana. Jauhatukset tehtiin panosmyllyssä 1,0 kg :n erissä. Näistä otettiin kahtioimislaitteella 0,5 kg :n vaahdotettava näyte. Syötteet merkittiin numerotunnuksilla 1-6, taulukko 2. Jauhatusaika näytteillä oli 10 min. Taulukossa 1 on näytteen nro 5 seula-analyysi. Kaikille näytteille suoritettiin ennen vaahdotustatvahvamagneettinen märkäerotus. Tästä johtuen esivaahdotuksen lietetiheys vaihteli välillä 13,4-10,9 % ka, taulukko 2. Vaahdotus suoritettiin Fagergren-laboratoriovaahdotuskoneella. Vaahdotusreagenssina käytettiin ainoastaan vaahdotetta, Dowfrothia, 50 g/t, joka oli sama kaikissa kokeissa. Saatu rikaste kerrattiin kolmesti. Kertauksiin ei lisätty reagenssia ja ne poikkesivat toisistaan_ vain lietteen kiintoainepitoisuudessa. Kertauksissa lietetiheydet vaihtelivat välillä 7,2-1,8 % ka. Tulokset ovat taulukossa Espoo VALTION TEKNILLINEN TUTKIMUSKESKUS Metallurgian laboratorio Heikki Kleemola laboratorionjohtaja Harri Hokka tutkija 3 liitettä MRG/MIN/HH/MH/ Tämän selostuksen oslttsinan julkaiseminen on sallittu vain Vahion tsknitliaestb tutkimuskeskuksesta saadun k{r}atlisen luvan perusteena. n.n 23

12 MRG2559 Taulukko 1. Syötteen nro 5 seula-analyysi. Seulan koko Jim Seulalle jäi g Läpäisy % 500 7,0 94, ,1 86, ,1 80, ,1 74, ,4 54, ,1 37,4

13 MRG Taulukko 2. Vaahdotuskokeiden tulokset. Syöte nro Tuote Määrä p-% Lietetiheys % ka 1/I Magn.rik. 19,5 Jäte 31,7 11,6 K Jäte I 13,1 7,2 K Jäte II 7,9 5,4 K Jäte III 7,8 4,2 Rik. 20,0 1/II Magn.rik. 4,4 Jäte 44,7 14,8 Huom. K Jäte I 14,5 8,6 Magn.erotus vaah- K Jäte II 9,8 6,4 dotusrikasteesta K Jäte III 7,3 4,9 Rik. 19,2 1/III Magn.rik. Jäte 37,4 15,3 Huom. K Jäte I 18,3 9,9 Vaahdotteena K Jäte II 12,6 7,1 Montanol K Jäte III 11,0 5,2 Rik. 20,6 2 Magn. ri k. 13,7 Jäte 53,5 12,8 K Jäte I 11,5 5,1 K Jäte II 7,2 3,4 K Jäte III 4,5 2,2 Rik. 9,4 3 Magn.rik. 15,3 Jäte 50,3 12,7 K Jäte I 13,2 5,4 K Jäte II 6,4 3,4 K Jäte III 5,8 2,4 Rik. 8,8 4 Magn.rik. 21,8 Jäte 42,5 11,6 K Jäte I 11,0 5,5 K Jäte II 7,3 3,9 K Jäte III 5,1 2,7 Rik. 12,3

14 MRG Syöte nro Tuote Määrä p-% Lietetiheys % ka.5/i Magn.rik. 10,8 Jäte 51,8 13,4 K Jäte I 15,4 5,9 K Jäte II 5,2 3,5 K Jäte III 4,6 2,7 Rik. 12,0 5/II Magn.rik. Jäte 5,3 45,7 14,7 K Jäte 1 13,9 7,9 66 % -74 um K Jäte II 8,4 5,8 K Jäte III 7,7 4,4 Rik. 19,0 Huom. Syöte jauhettu

15 13

16 . 14 Sotkamon Alasen talkkinäytteiden valmoisuudet : Myte Valkoisuus lo Myte 1/II R 409, 7,4-30,0 m 75,8 /o kiyte 2 R 409, 30,0-49,6 m 74,7 % Täyte 3 R 409, 52,9-63,5 m 75,6 % Näyte 4 R 409, 68,9-83,5 m Näyte 5/I A 409, 90,1-101,0 m 70,6 ~o Näyte 5/11 R 409, 90,1-101,0m, hieno jauhatus 23,2 lo Karbonaattin6yte R 409, 9,0-18,0 64,2 x6

17

18

19

20

21

22

23

24

25

26

27 2 2

28 23

29 2 4

30 2 5

31 26

32 27

33 2 8

34 2 9

35 Syvyys Tiheys Kivilaji (m) (g/cm 3 ) SP SP SP TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK TALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK SERPTALKKARBK 30

36 3 1

37 32

38 Hieet Sotkamo. Rytisuo 33

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64
