TALLENNETTU GTK. Roi mlk 6/Vinsa. Täydennysraportti

Transkriptio

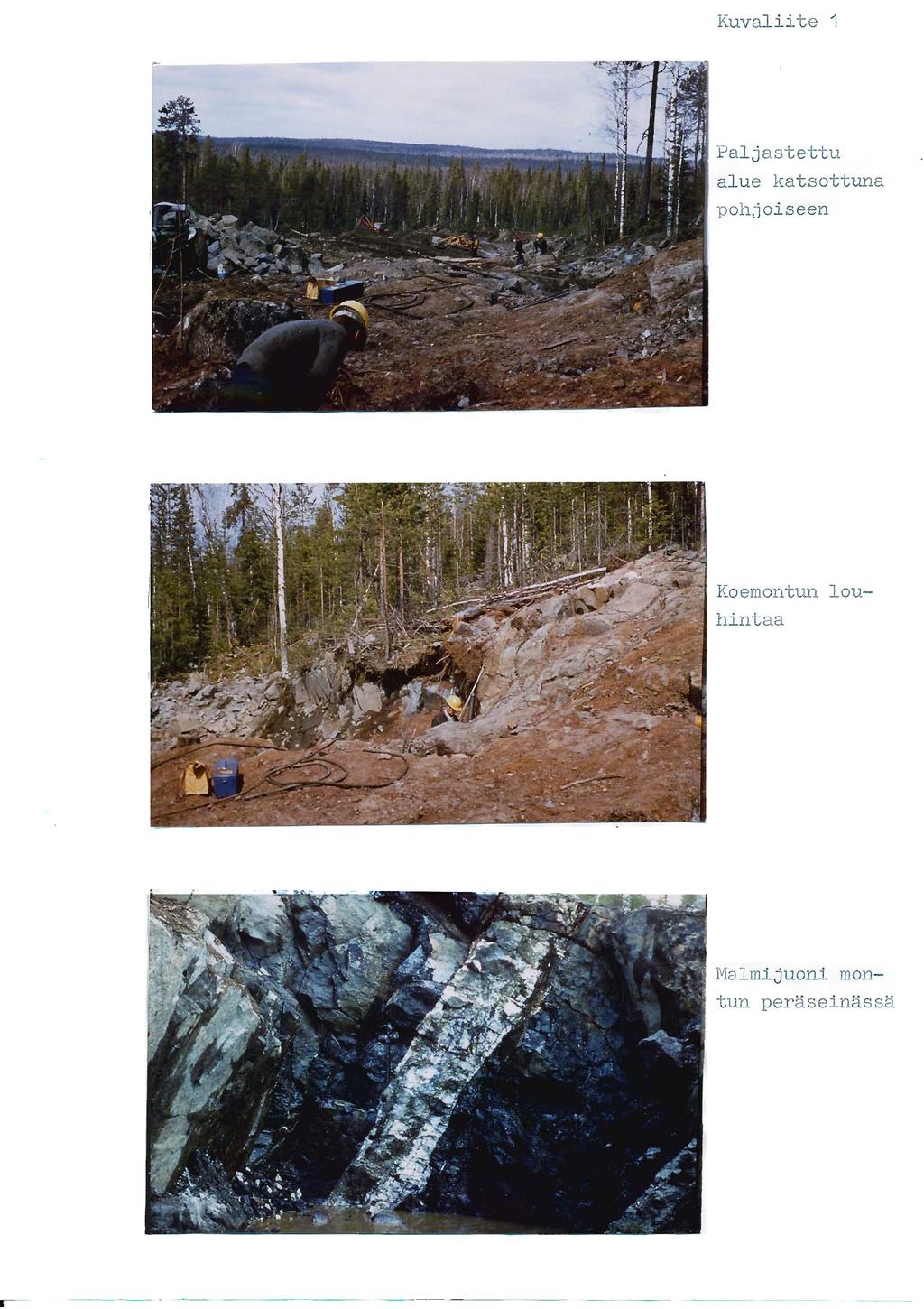

1 OKME Roi mlk 6/Vinsa 001/2633/PR/71 Täydennysraportti TALLENNETTU GTK Tämä raportti on yhteenveto kaikista niistä töistä, joita Vinsan kohteessa on tehty päivätyn tutkimusraportin valmistumisen jälkeen. r Malmijuonen paljastaminen ja tutkimuslouhos "t Malmijuoni paljastettiin konekaivuu-, lapio- ja pesutyönä lähes päästä päähän touko- kesäkuun aikana v (liite 1). Maasto laskee tasaisesti juonen Sijaintialueella länttä ja luodetta kohti 9 metrin verran ja tämä osaltaan helpotti paljastamistyötä. Juoneen sen suuntaisena louhittiin 12 metrin pituinen toisesta päästään n. 3, 5 metrin syvyinen louhos (ks. kuvaliite), josta juonen kohdalta otettiin seijanäyte 18 reiästä. Juonen keskipitoisuudeksi louhoksen osalta saatiin 4, 0 % Cu, 8, 8 % Fe, 6, 1 % S ja 2,4 g/t Au. Lisäksi avattiin matalilla rei ' illä ampumalla juonta noin 10 metrin välein ja näistä 11 paikasta otettiin jokaisesta 3 seijanäytettä (liite 2). Koko juonen pintaosan keskipitoisuudeksi louhosmonttu mukaan huomioiden saatiin 5,0% Cu, 11,8% Fe, 7,0% S ja 4,0 g/t Au. Juonen kiisurikkaan osan pituus on yli 130 metriä, luoteispäässä on juoni puhdasta kvartsia, kaakkoispäässä se sen sijaan jatkuu kapeana, mutta rikkaana pari metriä vahvan moreenikerroksen alla. Juoni sisältää malmimineraaleina karkearakeisen kuparikiisun ohella runsaasti magneettikiisua eroten siis tässä suhteessa selvästi Tervolan Kivimaan karbonaattivaltaisesta juonesta. Rikkikii sua tavataan kyllä pieninä rakeina Vinsankin juonessa, lisäksi esiintyy sekundääriseksi tulkittua huokoista rikkikiisua. Mikroskoopissa on todettu kuparikiisussa sulkeumana

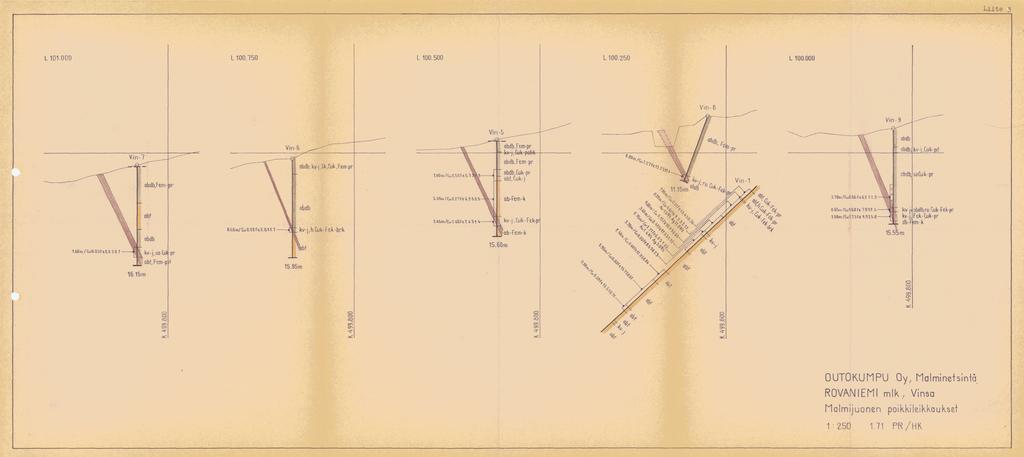

2 2 sinkkivälkettä ja eräässä paikassa pieni vismuttihippu (?). Mackinaviittia (Co=8, 4 %, Ni=0, 9 %) on löydetty kuparikiisun ja magneettikiisun kentaktista sekä omamuotoisina kiteinä kvartsia vastassa. Magneettikiisussa on pieniä kobolttipentlandiittisuotautumia. Juonen lähiympäristö vaakittiin, alueelle avattiin n metrin pituinen tielinja sekä rakennettiin pasina pahimman suoylityksen kohdalle. Kairaus Poravaunulla kairattiin juoneen välisenä aikana viisi lyhyttä reikää, Vin 5-9, yhteispituudeltaan 74,4 metriä. Reikien sijainti selviää liitteen 1 kartasta ja reikien antama geologinen tieto poikkiprofiileista liitteestä 3. Kuten liitekartoista ilmenee, on juonen yleissuunta hyvin suoraviivainen, kaade n. 65 E ja sen vahvuus vaihtelee liki nollasta hiukan yli metriseen. Leikkausvälillä 100, , 000 esiintyy huomattavin haarominen (ks. kuvaliite), minkä johdosta täällä malmiutuneen osan kokonaisvahvuus kipuaa 2-5 metriin noin 10 metrin matkalla. Leikkauksen 100, 650 ympäristössä juonen kuroutumassa voidaan havaita vastaavalla paikalla ruhjerako ja heikkoa laahuspoimutusta jonkun senttimetrin matkalla sivukivessä. Keskileveys haaromiset mukaan huomioiden metrin välein suoritettujen mittausten perusteella on 0, 7 m. Malmiarvio Liitteessä 4 on pystyleikkaus juonen suunnassa. Leikkauksessa on soijareikien antamat analyysitiedot pinnasta sekä kairauslävistykset. Tuloksista voidaan havaita se omituisen tuntuinen seikka, että vahvinta kiisuuntumaa esiintyy vain lähellä pintaa cut-offrajan alaspäin ollessa ilmeisen vaaka-asentoinen. Paras kairauslävistys on louhitun montun alapuolella, juonen SE-päässä on myös saatu korkeita analyysituloksia, mutta malmin leveys on pinnalla täällä vain parisenkymmentä senttimetriä. Liitteen 4 pystyleik-

3 3 kauksessa on viivoituksella merkitty todennäköinen rikas malminosa. Malmimäärä tässä on n t suuruusluokkaa ja pitoisuus lienee koelouhoksen antaman keskiarvon luokkaa (4 % Cu). Malmin tarkka rajaaminen kairaamalla olisi lähinnä jo kellosepän työtä eikä tulos olisi aiheutuneiden kustannusten väärtio Todettakoon vielä tässä yhteydessä, että vihreäkivien juonityyppiset esiintymät ovat aiheuttaneet paljon työtä, mutta toistaiseksi vain vähän villoja on jäänyt pussin pohjalle, ja että ilmeinen tendenssi tutkimusten verkon silmien tihentyessä on malmivarojen oleellinen pienentyminen. r - Valtaukset ja vuokrasopimus Alueella on Vinsanmaa niminen 10 ha valtaus, joka tulee hakea kaivospiiriin ennen Maat olivat tutkimusten aikana Maatalousministeriön Asutusasiainosaston hallinnassa, mutta ovat ne tällä hetkellä annettu lisämaina paikkakuntalaisille asutustilallisille. Asutushallituksen kanssa on tehty 12 ha alueesta viideksi vuodeksi vuokrasopimus, millä kaikki kaivoslain mukaiset maanomistajan oikeudet on luovutettu vuokraalueella Outokumpu Oy :lle. Rovaniemi ~ OKHI/VOV OKME 2 kpl OKME/Roi

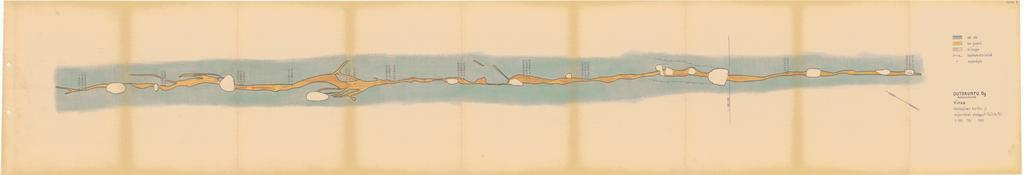

4 OUTOKUMPU Oy MolminQbintä ROVANIEMI mlk Vin so Geologinen kartta 1: 500 PR/HK Malmijuoni D Albiitiidiabaosi ~ Koirareikä Q ab-db
