R-nostoAnkkurit. Eurokoodien mukainen suunnittelu
|
|
- Yrjö Nurmi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 R-nostoAnkkurit Eurokoodien mukainen suunnittelu
2 R-NOSTOANKKURIT 1 TOIMINTATAPA R-NOSTOANKKUREIDEN MITAT JA MATERIAALIT R-nostoankkureiden mitat ja toleranssit R-nostoankkureiden materiaalit ja standardit R-nostoankkureiden tilaustunnukset R-NOSTOANKKUREIDEN VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvonta KESTÄVYYDET Mitoitusperiaatteet R-nostoankkureiden kestävyyksien mitoitusarvot laattarakentessa R-nostoankkureiden kestävyyksien mitoitusarvot seinärakentessa Varmuuskerroin Mitoitusesimerkki Nostokulman vaikutus NOSTOANKKUREIDEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus Betonielementin raudoitus R-nostoankkureiden lisäraudoitus laattarakenteessa R-nostoankkureiden lisäraudoitus seinärakenteessa Lisäraudoitus nostokulman ollessa > Kyljestä noston lisäraudoitus R-NOSTOANKKUREIDEN ASENNUS Muottiin kiinnitys ASENNUSTÖIDEN VALVONTA R-ankkureiden asennus NOSTOTARVIKKEET Nostotarvikkeiden käyttö Vaijerinostolenkit Painelevylliset täysmetallinostolenkit...22 RakMK ohjeistuksen löydät osoitteesta
3 1 TOIMINTATAPA R-nostoankkurit ovat betoniin ennen sen kovettumista asennettavia, tyssätyillä tartunnoilla varustettuja sisäkierrenostoankkureita. Sisäkierrenostoankkurit kiinnittyvät betoniin tyssättyjen tartuntojen avulla. Näiden tartuntojen kautta elementin paino ja nostosta aiheutuvat rasitukset siirtyvät sisäkierteiselle nostohylsylle. Nostettaessa betonielementtejä nostoankkureihin kiinnitetään erillinen kierrettävä nostoelin (vrt. kohta 8). Nostoelimet voidaan noston jälkeen irrottaa ja käyttää uudelleen. 3
4 KUVA 1 R-nostoankkurin mitat 2 R-NOSTOANKKUREIDEN MITAT ja materiaalit 2.1 R-nostoAnkkureiden mitat ja toleranssit Taulukko 1 R-nostoAnkkureiden mitat ja toleranssit Nostoankkuri L A d Rd E D B d [mm] [mm] [mm] [mm] [mm] [mm] [mm] ± 2 ± 1 1) ± 2 2) +2/-0 2) R R R R R ) Rd-kierteiden toleranssit 6h ja 6H (DIN405). 2) Mittatoleranssi (DIN1013/EN10060). 4
5 2.2 R-nostoAnkkureiden materiaalit ja standardit Osa Nostoankkurin tunnus Materiaali Standardi Ankkurointitappi R, Rr, Rh S235JR+AR SFS-EN Kierreholkki R S235JR+AR SFS-EN Kierreholkki Rr SFS-EN Kierreholkki Rh SFS-EN R-nostoAnkkureiden tilaustunnukset Nostoankkurin tilaustunnus R Rr Rh Nostoankkurin tyyppi Sinkitty ja keltapassivoitu Ruostumaton Haponkestävä 3 VALMISTUS 3.1 VAlmistustapa Ankkurointitapin pää tyssätään ja ankkurointitappiin sorvataan Rd-kierteet yläpäähän. Kierreholkki leikataan kuumavalssatusta terästangosta oikean mittaiseksi. Kierreholkkiin porataan läpi-menevä reikä, jonka jälkeen holkkiin sorvataan Rd-sisä-kierteet. Ankkurointitappi kierretään kierreholkkiin ja lukitaan ympärihitsauksella tai puristamalla liitoskohdasta osat yhteen. Kierreholkin sisälle jäävän ankkurointitapin pää käsitellään korroosionestomaalilla. 3.2 VAlmistusmerkinn Ät Tuotepakkaus varustetaan R-Steel -lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvi-laatikoissa trukkilavoilla. 3.3 LAAdunvAlvontA Laadunvalvonnassa noudate taan Suomen rakentamismääräys kokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO9001 ja ISO14001) mukaisia ohjeita. R-Group Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuote-eräkohtaisesta laadunvalvonnasta R-Steel nosto-osien osalta. R-Steel nosto-osilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 5
6 4 kestävyydet 4.1 MitoitusperiAAtteet R-nostoankkureiden kestävyyksien mitoitusarvot on laskettu staattisille kuormille rajatilamitoitusmenettelyn mukaan. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: SFS-EN Eurokoodi 2: Betonirakenteiden suunnittelu CEN/TS Design of fastenings for use in concrete Betonielementtien nostolenkit ja -ankkurit R-nostoAnkkureiden kest vyyksien mitoitusarvot laattarakenteessa KUVA 2 Nostokulma α Taulukko 2 R-nostoankkureiden kestävyyksien mitoitusarvot laattarakenteessa, betoni C15/20 Nostoankkuri α = α = N Rd = N sall [kn] N Rd = N sall [kn] R16 8,9 4,4 R20 14,9 7,4 R24 16,6 8,3 R30 25,6 12,8 R36 35,7 17,8 Taulukossa esitetyt arvot koskevat kaikkia R-nostoankkurityyppejä (R, Rr, Rh). 6
7 4.3 R-nostoAnkkureiden kestävyyksien mitoitusarvot SEINÄrAkenteEssA KUVA 3 Nostokulma α Taulukko 3 R-nostoAnkkureiden kestävyyksien mitoitusarvot SEINÄrAkenteessA, betoni C15/20 Nostoankkuri α = α = N Rd = N sall [kn] N Rd = N sall [kn] R16 2,7 1,4 R20 3,1 1,5 R24 3,6 1,8 R30 4,0 2,0 R36 4,1 2,0 Taulukossa esitetyt arvot koskevat kaikkia R-nostoankkurityyppejä (R, Rr, Rh). 4.4 VARMUUSKERROIN Käytettäessä R-nostoankkureille taulukoiden 2 ja 3 mukaisia kestävyysarvoja on kokonaisvarmuus murtoon nähden 4,0. Kuorman osavarmuuskertoimena käytetään arvoa 1,0. 7
8 4.5 MITOITUSESIMERKKI Laattaelementin paino G = 72 kn on suunniteltu nostettavaksi neljällä R-nostoankkurilla. Laattaelementin nostossa kolme nostoankkuria voidaan olettaa toimiviksi. Nostokulma α = 15 (vrt. taulukko 4), lasketaan yhdelle R-nostoankkurille tuleva kuorma N Ed.1 = 72 kn. 1,04 = 24,9 kn 3 Valitaan nostoon taulukon 2 mukaisesti neljä kappaletta R30-nostoankkuria, N Rd = 25,6 kn kun α = NostokulmAn vaikutus Vinossa vedossa nostoankkurille tuleva kuormitus lisääntyy. Nostoankkurille tuleva lisäkuormitus huomioidaan kertoimella z, jolla elementin paino G kerrotaan. Nostoankkurit tulee vinossa vedossa mitoittaa tämän kuorman mukaan. Voima F jaetaan nostossa toimiville nostoankkureille. Yhdelle nostoankkurille tuleva voima riippuu mm. nostotavasta, elementin painopisteen sijainnista ja nostokulmasta. KUVA 4 Haarakulma β ja nostokulma α Taulukko 4 Vinon noston lisärasituksen kerroin z Haarakulma β Nostokulma α kerroin z , , ,5 1, , ,00 8

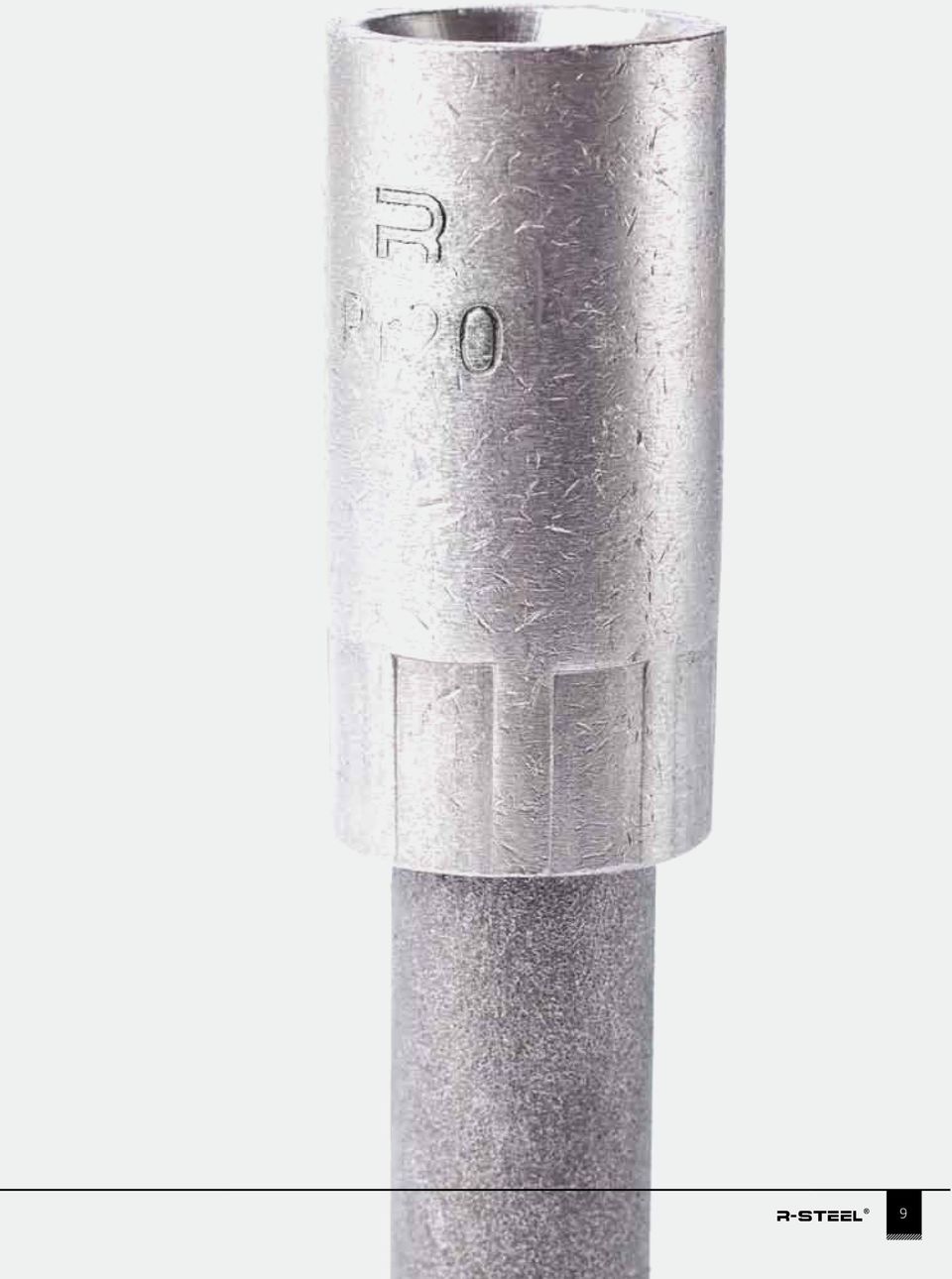

9 9
10 5 NOSTOANKKUREIDEN KÄYTTÖ 5.1 K Äytön rajoitukset Nostettavan elementin betonin lujuus nostohetkellä on oltava vähintään C15/20. R-nostoankkuria käytettäessä tulee elementtiin asentaa kohdan 5.2 mukainen kiinnitysalustan raudoitus. R-nostoankkurista saa nostaa ainoastaan siihen tarkoitetuilla ja sopivilla nosto-osilla. Nosto-osan sallitun kuorman tulee olla vähintään yhtä suuri kuin R-nostoankkurin sallittu kuorma. Nostokulman α (ks. kuva 2) ollessa suurempi kuin 45, tulee käyttää painelevyllistä nosto-osaa. Käytettäessä R-nostoankkuria hyvin kylmissä olosuhteissa (alle -25 C), on erikseen varmistettava vaaditun varmuuden saavuttaminen Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 5 R-nostoankkureiden etäisyyksien merkinnät laattarakenteessa Taulukko 5 R-nostoAnkkureiden minimietäisyydet laattarakenteessa Nostoankkuri Reunaetäisyydet Keskiöetäisyydet Laatan paksuus e min [mm] k min [mm] d min [mm] R R R R R Nostoankkurin alapuolisen betonikerroksen paksuudessa on huomioitava suunnitteluohjeiden mukaiset rasitusluokan vaatimat betonipeitepaksuudet. 10
11 KUVA 6 R-nostoankkureiden etäisyyksien merkinnät seinärakenteessa Taulukko 6 R--nostoAnkkureiden minimietäisyydet SEINÄrAkenteessA Nostoankkuri Reunaetäisyydet Keskiöetäisyydet Laatan paksuus a min [mm] c min [mm] b min [mm] R R R R R
12 5.2 KiinnitysAlustAn raudoitus Betonielementin raudoitus Laattaelementissä on oltava vähintään SFS-EN :n mukainen minimiraudoitus R-nostoankkureiden lisäraudoitus laattarakenteessa R-nostoankkurit on laattarakenteessa aina varustettava kuvien 7, 8 ja 9 sekä taulukon 7 mukaisella betonin murtokartion raudoituksella. Murtokartion lisäraudoitus on sijoitettava maksimissaan 0,5D päähän nostoankkurin keskeltä kuvan 7 mukaan. Kaikki lisäraudoitukset ovat A500HW terästä. Lisäraudoitusten ankkurointi- ja kokonaispituudet on laskettu hyvissä tartuntaolosuhteissa. Taulukko 7 R-nostoAnkkureiden betonin murtokartion raudoitus laattarakenteessa Nostoankkuri Betoni C15/20 Ankkurointi- L tanko D Raudoitus [n - ø] pituus [mm] [mm] [mm] R16 1 T R20 1 T R24 1 T R30 1 T R36 1 T KUVA 7 R-nostoankkurin murtokartion raudoituksen maksimietäisyys nostoankkurista 12
13 KUVA 8 Murtokartion raudoitus laattarakenteessa Mikäli R-ankkuri sijoitetaan lähemmäs betonielementin reunaa kuin harjatangon suora ankkurointipituus, tulee harjatanko taivuttaa esim. kuvan 9 mukaisesti. KUVA 9 Harjatangon taivutus elementin reunalla 13
14 5.2.3 R-nostoankkureiden lisäraudoitus seinärakenteessa R-nostoankkurit on seinärakenteessa aina varustettava kuvien 10 ja 11 sekä taulukon 8 mukaisella betonin murtokartion raudoituksella. Murtokartion lisäraudoitus on sijoitettava maksimissaan 0,5D päähän nostoankkurin keskeltä kuvan 10 mukaan. Kaikki lisäraudoitukset ovat A500HW terästä. Lisäraudoitusten ankkurointi- ja kokonaispituudet on laskettu hyvissä tartuntaolosuhteissa. KUVA 10 R-nostoankkurin murtokartion raudoituksen maksimietäisyys nostoankkurista 14
15 KUVA 11 Murtokartion raudoitus seinärakenteessa Taulukko 8 R-nostoAnkkureiden betonin murtokartion raudoitus seinärakenteessa Nostoankkuri Raudoitus L 1, tanko Raudoitus L 2, tanko e1 e2 1 [n - ø] [mm] 2 [n - ø] [mm] [mm] [mm] R16 2 T T R20 2 T T R24 2 T T R30 2 T T R36 2 T T L tanko = harjatangon kokonaispituus 15
16 5.2.4 Lisäraudoitus nostokulman ollessa > 25 Nostokulman α ollessa > 25, tulee nostoankkurin kohdalle sekä laatta- että seinärakenteessa sijoittaa myös taulukon 9 mukainen vinon noston lisäraudoitus kuvan 12 mukaan. Tämä raudoitus asennetaan kohtien tai mukaisen raudoituksen lisäksi. Kaikki lisäraudoitukset ovat A500HW terästä. Lisäraudoitusten ankkurointi- ja kokonaispituudet on laskettu hyvissä tartuntaolosuhteissa. Taulukko 9 R-nostoAnkkureiden vinon noston lisäraudoitus Nostoankkuri Raudoitus Ankkurointi- r L tanko [n - ø] pituus [mm] [mm] [mm] R16 1 T R20 1 T R24 1 T R30 1 T R36 1 T L tanko = harjatangon kokonaispituus (tanko taivutetaan keskeltä 360 ) r = harjatangon sisäpuolinen taivutussäde KUVA 12 Vinon noston lisäraudoitus 16
17 5.2.5 Kyljestä noston lisäraudoitus Nostettaessa elementtiä elementin kyljestä tai käännettäessä elementtiä, tulee nostoankkurin kohdalle asentaa taulukon 10 mukainen raudoitus kuvan 13 periaatteen mukaisesti. Kaikki lisäraudoitukset ovat A500HW terästä. Lisäraudoitusten ankkurointi- ja kokonaispituudet on laskettu hyvissä tartuntaolosuhteissa. Taulukko 10 R-nostoAnkkureiden KYLJESTÄ noston lisäraudoitus Nostoankkuri Raudoitus 1 L 1, tanko Raudoitus 2 L 2, tanko [ø] [mm] [ø] [mm] R16 T T8 700 R20 T T8 700 R24 T T R30 T T R36 T T L 1,tanko = raudoituksen 1 kokonaispituus L 2,tanko = raudoituksen 2 kokonaispituus KUVA 13 Kyljestä noston raudoitus 17
18 6 R-NOSTOANKKUREIDEN ASENNUS 6.1 Muottiin kiinnitys Nostoankkuri tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Nostoankkurin kohdalla betonimassa tulee tiivistää huolellisesti. Nostoankkuria ei saa täryttää. Muovinen upotusalusta naulataan muottiin kiinni ja nostoankkuri kierretään upotusalustaan kiinni. Metallinen upotusalusta kiinnittyy magneetilla muottipintaan. Nostoankkuri voidaan kiinnittää magneettivarauksen kierteille vääntämällä. Muottireunaan kiinnittäessä voidaan vanerimuotin lävitse porata reikä, josta laitetaan nostoankkurin sisäkierrettä vastaavalla kierteellä oleva pultti lävitse. Näin saadaan pintakiinnitys ilman upotusvarausta. Pinta-asennus voidaan suorittaa myös liimaamalla nostoankkuri muottipintaan kiinni. Käytettäessä R-nostoankkureita parvekelaatoissa yhdessä R-Groupin RPS-parvekesaranan kanssa kiinnitetään R-nostoankkuri aina siten, että Rnostoankkurin sisäkierrehylsy on kohtisuorassa laatan reunaa vasten ja laatan reunassa kiinni ilman upotusvarausta. 7 ASENNUSTÖIDEN VALVONTA 7.1 R-NostoAnkkureiden Asennus Ennen valua on tarkistettava, että: nostoankkuri ei ole viallinen nostoankkuri on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan nostoankkuri on kiinnitetty riittävän lujasti nostoankkurin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: nostoankkuri ei pääse siirtymään betoni tiivistetään huolellisesti nostoankkurin ympäriltä Valun jälkeen: tarkistetaan, että nostoankkurin sijainti on suunnitelmien mukainen. 18
19 8 NOSTOTARVIKKEET 8.1 NostotArvikkeiden käyttö Jos nostokulma α (ks. kuva 2) ylittää 45, tulee R-nostoankkureiden kanssa aina käyttää painelevyllä varustettua nostoelintä. Sisäkierrenostoankkureiden kierrepituuden tulee olla riittävä, jotta nostoelimen kierre mahtuu kokonaan sisäkierreankkurin sisään. Tämä mahdollistaa sisäkierreankkurin ja nostoelimen kestävyyden täyden hyödyntämisen ja on erityisen tärkeää kun nostoelimet on varustettu painelevyllä. Painelevyn tulee tukeutua koko pinta-alaltaan tasaisesti betoniin, jotta nostoelimen täysi kestävyys voidaan hyödyntää. Lisäksi betoniin tukeutuvan pinta-alan tulee olla tarpeeksi suuri, jotta betoni kestää murtumatta nostovoiman vaakakomponentin epäkeskisyydestä johtuvan momentin. R-Groupin R-nostoankkureiden kanssa voidaan käyttää myös muita kuin tässä käyttöohjeessa esitettyjä, hyväksyttyjä nostoelimiä. Muiden valmistajien nostoelimiä käytettäessä tulee varmistua nostoelimen riittävästä kestävyydestä sekä nostoelimen kierrepituuden mahtumisesta kokonaan Rnostoankkurin sisäkierrehylsyyn. Lisäksi nostoelimessä tulee olla Rd-kierre. Painelevyllisten nostoelinten painelevyn halkaisijan on oltava vähintään samansuuruinen kuin tässä käyttöohjeessa esitettyjen painelevyllisten nostoelinten painelevyn halkaisija. 19
20 8.2 VAijerinostolenkit KUVA 14 Vaijerinostolenkki Taulukko 11 Vaijerinostolenkin mitat Rd e [mm] h [mm] l [mm] F Rd [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,
21 KUVA 15 Vaijerinostolenkki painelevyllä Taulukko 12 PAinelevyllisen VAijerinostolenkin mitat Rd b [mm] e [mm] g [mm] h [mm] f [mm] F Rd [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,
22 8.3 PAinelevylliset täysmetallinostolenkit KUVA 16 Täysmetallinen nostolenkki Taulukko 13 TÄYSMETALLINOSTOLENKIN MITAT Rd a [mm] b [mm] e [mm] g [mm] h [mm] F Rd [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,
23 23
24 R-Group Finland Oy PL 37 FIN Savonlinna FINLAND Tel Fax
