1 ISOPRO JA ISOMAXX PARVEKERAUDOITTEET Käyttöohje BY:n käyttöselosteet: nro 343 nro 362

2 1 YLEISTÄ YLEISKUVAUS OSIEN TYYPIN MERKINTÄ TOIMINTATAPA MITAT JA SALLITUT MITTAPOIKKEAMAT MITAT SALLITUT MITTAPOIKKEAMAT MATERIAALIT JA VALMISTUS YLEISTÄ MATERIAALIT VALMISTUS PALOSUOJAUS YLEISTÄ PALONKESTOAIKA 30 MINUUTTIA KEVYTBETONISEINÄRAKENNE BETONISEINÄRAKENNE TERMORANKASEINÄRAKENNE PALONKESTOAIKA 90 MINUUTTIA ISOPRO FI-IP ja -IPQ PALONKESTOAJALLE 90 MINUUTTIA, R FI-IPT, -IMT ja -IMTQ PALONKESTOAJALLE 90 MINUUTTIA, R KAPASITEETIT JA SUUNNITTELU YLEISTÄ KAPASITEETTITAULUKOT LIITTYVIEN RAKENTEIDEN MITOITUS SIJOITUS RAKENTEESSA LIITOSOSAN LYHENTÄMINEN MOMENTTIKAPASITEETTI LEIKKAUSKAPASITEETTI LIITOSOSAN VAATIMA LISÄRAUDOITUS LIITOSOSAN AIHEUTTAMA LISÄTAIPUMA KÄYTTÖ KÄYTÖN RAJOITUKSET ISOPRO ja ISOMAXX ulokeparvekeraudoitteet, värähtelyn huomioinen KIINNITYSALUSTAN VAATIMUKSET ASENNUS ASENNUS ELEMENTTITEHTAALLA YLEISTÄ MUOTTIASENNUS ASENNUKSEN VALVONTA ELEMENTTITEHTAALLA TYÖMAA-ASENNUS YLEISTÄ MUOTTIASENNUS TYÖMAA-ASENNUKSEN VALVONTA

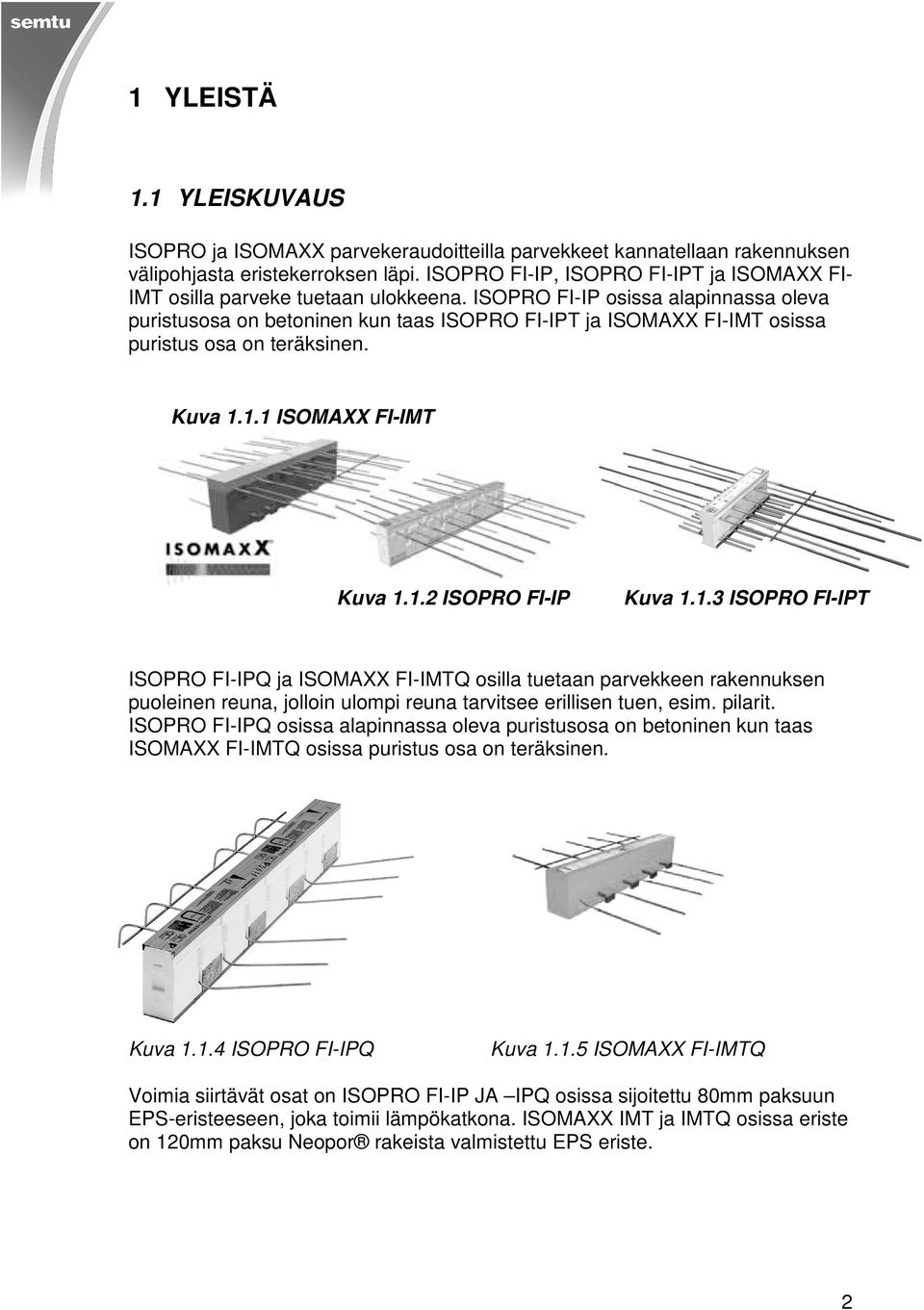

3 1 YLEISTÄ 1.1 YLEISKUVAUS ISOPRO ja ISOMAXX parvekeraudoitteilla parvekkeet kannatellaan rakennuksen välipohjasta eristekerroksen läpi. ISOPRO FI-IP, ISOPRO FI-IPT ja ISOMAXX FI- IMT osilla parveke tuetaan ulokkeena. ISOPRO FI-IP osissa alapinnassa oleva puristusosa on betoninen kun taas ISOPRO FI-IPT ja ISOMAXX FI-IMT osissa puristus osa on teräksinen. Kuva ISOMAXX FI-IMT Kuva ISOPRO FI-IP Kuva ISOPRO FI-IPT ISOPRO FI-IPQ ja ISOMAXX FI-IMTQ osilla tuetaan parvekkeen rakennuksen puoleinen reuna, jolloin ulompi reuna tarvitsee erillisen tuen, esim. pilarit. ISOPRO FI-IPQ osissa alapinnassa oleva puristusosa on betoninen kun taas ISOMAXX FI-IMTQ osissa puristus osa on teräksinen. Kuva ISOPRO FI-IPQ Kuva ISOMAXX FI-IMTQ Voimia siirtävät osat on ISOPRO FI-IP JA IPQ osissa sijoitettu 80mm paksuun EPS-eristeeseen, joka toimii lämpökatkona. ISOMAXX IMT ja IMTQ osissa eriste on 120mm paksu Neopor rakeista valmistettu EPS eriste. 2

4 1.2 OSIEN TYYPIN MERKINTÄ Jotta osien tyypit voidaan yksiselitteisesti lukea tilauksesta tai piirustuksista, tulee osien tyypit merkitä esim. seuraavasti: Isopro FI-IP 8/5 Q8 X F90 cv40 h220, missä ISOPRO FI-IP 8/5 Q8 X F90 cv40 h220 = valmistajan tuotenimi = raudoitetyyppi: esim. FI-IP, FI-IPT tai FI-IPQ (8/5 = vetoterästen nimellinen halkaisija/niiden lukumäärä) = lisämerkintä Q8, Q10 tai Q12, jos osalla vakiotyyppiä suurempi mitoitustaulukon mukainen leikkauskapasiteetti = lisämerkintä, jos osalle halutaan leikkausraudoitus molempiin suuntiin = lisämerkintä, jos osalle halutaan palosuojaus 90 minuuttia = yläpinnan betonipeite = osan korkeus, käytännössä laatan minimipaksuus osan kohdalla (esim. vesiuran pohja sisäpuolisessa vedenpoistossa) ISOMAXX FI-IMT 60 Q10 X F90 cv40 h220, missä ISOMAXX FI-IMT 60 Q10 X F90 cv40 h220 = valmistajan tuotenimi = raudoitetyyppi (60 = osan kapasiteettiluokan mukainen merkintä) = lisämerkintä jos osalla vakiotyyppiä suurempi mitoitustaulukon mukainen leikkauskapasiteetti = lisämerkintä, jos osalle halutaan leikkausraudoitus molempiin suuntiin = lisämerkintä, jos osalle halutaan palosuojaus 90 minuuttia = yläpinnan betonipeite = osan korkeus, käytännössä laatan minimipaksuus osan kohdalla (esim. vesiuran pohja sisäpuolisessa vedenpoistossa) 1.3 TOIMINTATAPA Liitososat siirtävät momentti- ja/tai leikkausvoimia parvekelaatan ja kantavan laataston välillä. Liitoselementit koostuvat harjateräksistä valmistetuista veto- ja leikkausteräksistä ja betonisista tai teräksisistä puristusosista. Yläpinnassa olevat vetoteräkset ja alapinnassa olevat betoniset tai teräksiset puristusosat ovat momenttia siirtäviä osia. Diagonaaliset harjateräkset siirtävät leikkausvoimaa. 3

5 Vetoteräs Leikkausteräs Muovisuojat, jossa yläpinnassa osan tyyppi ja asennussuunta Betoninen puristusosa, liukulaakeri rakennuksen puolella. IPT ja IMT osissa puristusosat ovat teräksisiä Kuva Isopro-elementtien osat EPS-eriste Liitososan kapasiteettien mukaiset lisäraudoitustarpeet tulee ottaa huomioon liittyvien laattojen raudoituksissa, kts. 5.6LIITOSOSAN VAATIMA LISÄRAUDOITUS. 2 MITAT JA SALLITUT MITTAPOIKKEAMAT Vakiokorkuiset osat ovat esitetty kapasiteettitaulukoissa, osien korkeudet ovat, 10mm lisäyksellä, mm. Osien pituudet ovat 1000mm paitsi ISOPRO FI- IPT tyypille 500mm. Tarvittaessa osia voidaan lyhentää kohdan 5.5, LIITOSOSAN LYHENTÄMINEN, ohjeiden mukaan. 2.1 MITAT ISOMAXX FI-IMT osat Vetoteräkset Vakio Q8 Q10 Puristusteräs Tyyppi leikkausteräs leikkausteräs leikkausteräs n φ n φ n φ n φ n φ [kpl] [mm] [kpl] [mm] [kpl] [mm] [kpl] [mm] [kpl] [mm] FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT

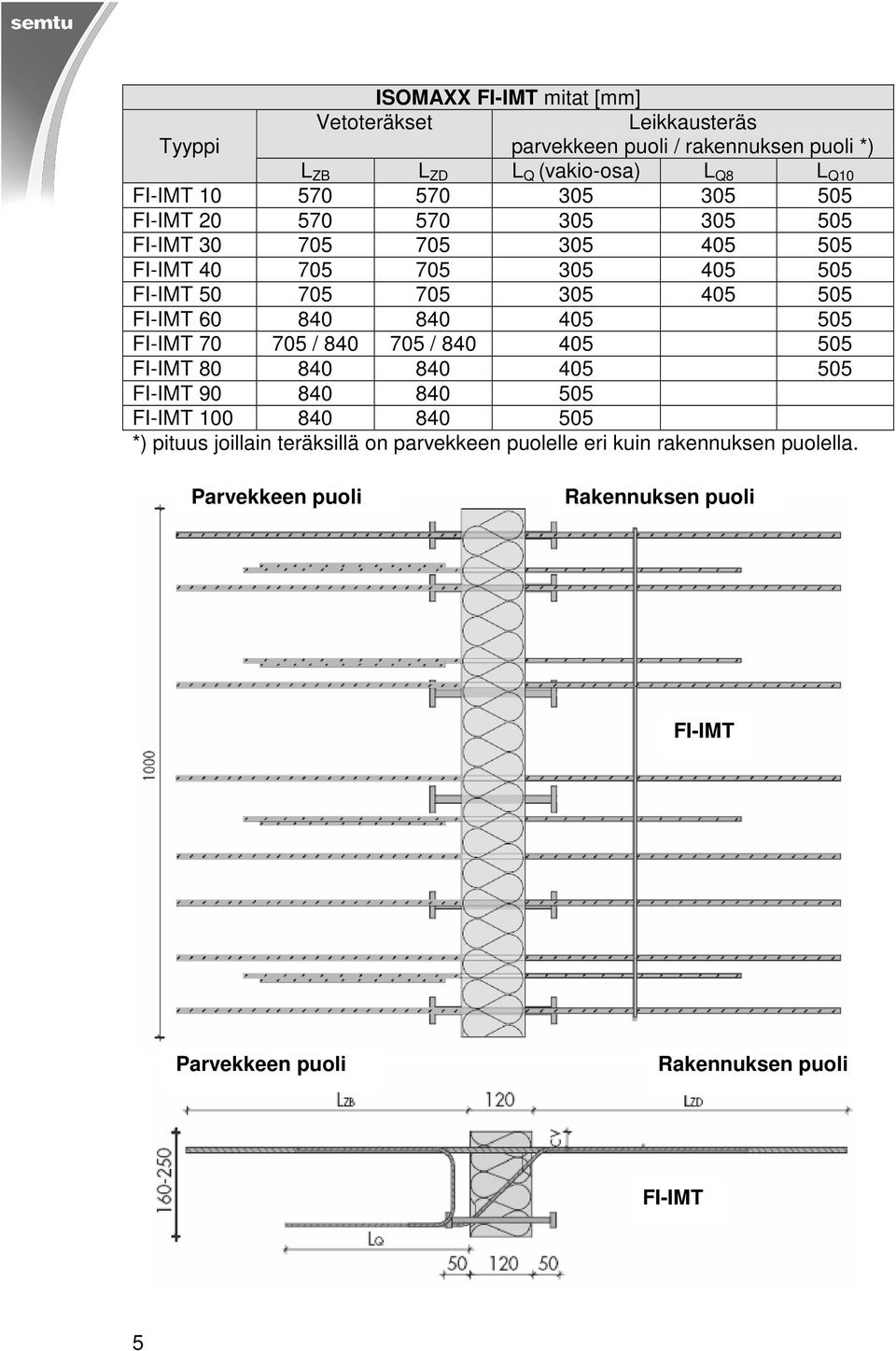

6 ISOMAXX FI-IMT mitat [mm] Vetoteräkset Leikkausteräs Tyyppi parvekkeen puoli / rakennuksen puoli *) L ZB L ZD L Q (vakio-osa) L Q8 L Q10 FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT FI-IMT / / FI-IMT FI-IMT FI-IMT *) pituus joillain teräksillä on parvekkeen puolelle eri kuin rakennuksen puolella. Parvekkeen puoli Rakennuksen puoli FI-IMT Parvekkeen puoli Rakennuksen puoli FI-IMT 5

7 ISOMAXX FI-IMT X osat Vetoteräkset Leikkausteräs Leikkausteräs Puristusteräs Tyyppi +suuntaan -suuntaan n [kpl] φ [mm] n φ [mm] n φ [mm] n φ [kpl] [kpl] [kpl] [mm] FI-IMT 10 X FI-IMT 20 X FI-IMT 30 X FI-IMT 40 X FI-IMT 50 X FI-IMT 60 X FI-IMT 70 X FI-IMT 80 X FI-IMT 90 X FI-IMT 100 X ISOMAXX FI-IMT X mitat [mm] Vetoteräkset Leikkausteräs Tyyppi parvekkeen puoli / rakennuksen puoli *) L ZB L ZD L Q (+suunta) L Q (-suunta) FI-IMT 10 X FI-IMT 20 X FI-IMT 30 X FI-IMT 40 X FI-IMT 50 X FI-IMT 60 X FI-IMT 70 X 705 / / FI-IMT 80 X FI-IMT 90 X FI-IMT 100 X *) pituus joillain teräksillä on parvekkeen puolelle eri kuin rakennuksen puolella. Parvekkeen puoli Rakennuksen puoli FI-IMT X IMT-X + suuntaiselle leikkausvoimalle - suuntaiselle leikkausvoimalle 6

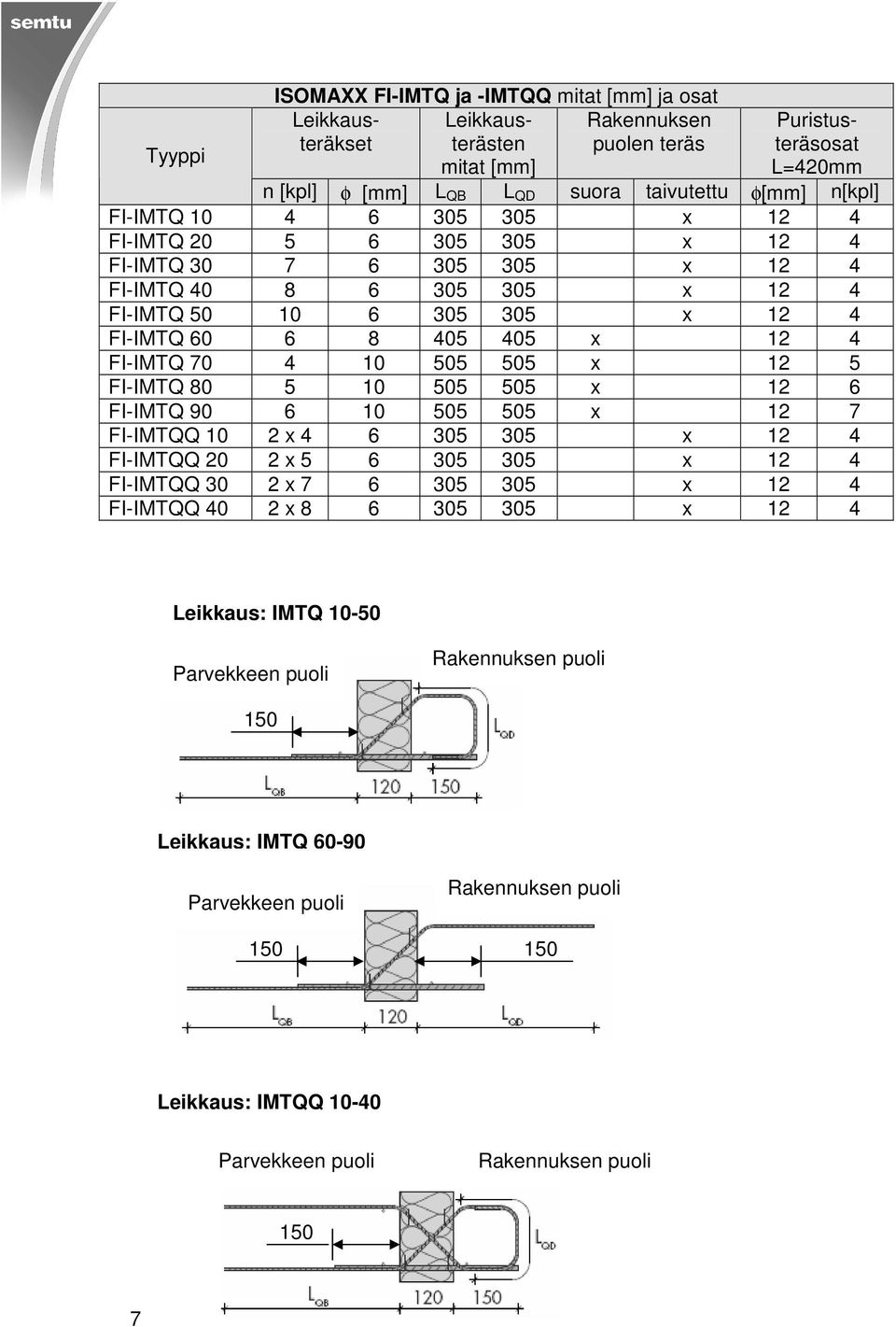

8 Tyyppi ISOMAXX FI-IMTQ ja -IMTQQ mitat [mm] ja osat Leikkausteräkset Leikkausterästen Rakennuksen puolen teräs Puristusteräsosat L=420mm mitat [mm] n [kpl] φ [mm] L QB L QD suora taivutettu φ[mm] n[kpl] FI-IMTQ x 12 4 FI-IMTQ x 12 4 FI-IMTQ x 12 4 FI-IMTQ x 12 4 FI-IMTQ x 12 4 FI-IMTQ x 12 4 FI-IMTQ x 12 5 FI-IMTQ x 12 6 FI-IMTQ x 12 7 FI-IMTQQ 10 2 x x 12 4 FI-IMTQQ 20 2 x x 12 4 FI-IMTQQ 30 2 x x 12 4 FI-IMTQQ 40 2 x x 12 4 Leikkaus: IMTQ Parvekkeen puoli Rakennuksen puoli 150 Leikkaus: IMTQ Parvekkeen puoli 150 Rakennuksen puoli 150 Leikkaus: IMTQQ Parvekkeen puoli Rakennuksen puoli 150 7

9 Tyyppi ISOPRO FI-IP 8/4 10/7 osat Vetoteräkset Vakio leikkausteräs Q8 leikkausteräs n φ n φ n φ [kpl] [mm] [kpl] [mm] [kpl] [mm] n [kpl] Koko (pituus x paksuus x korkeus) FI-IP 8/ x80x55 FI-IP 8/ FI-IP 8/ FI-IP 8/ FI-IP 8/ FI-IP 10/ FI-IP 10/ Tyyppi Vetoteräkset n [kpl] φ [mm] ISOPRO FI-IP 10/8 12/9 osat Vakio Q10 Q12 leikkausteräs leikkausteräs leikkausteräs n φ n φ n φ [kpl] [mm] [kpl] [mm] [kpl] [mm] Puristusbetoniosa Puristusbetoniosa n [kpl] Koko (pituus x paks. x korkeus) FI-IP 10/ x 80x55 FI-IP 12/ FI-IP 12/ FI-IP 12/ FI-IP 12/ ISOPRO FI-IP mitat [mm] Vetoter. Leikkausteräs (* Tyyppi L ZB / L ZD L Q (vakioosa) L Q8 L Q10 L Q12 Parv. Rak. Parv. Rak. Parv. Rak. Parv. Rak. FI-IP 8/ FI-IP 8/ FI-IP 8/ FI-IP 8/ FI-IP 8/ FI-IP 10/ FI-IP 10/ FI-IP 10/ FI-IP 12/ FI-IP 12/ FI-IP 12/ FI-IP 12/ (* Leikkausterästen pituudet parvekkeen puolella ja rakennuksen puolella. 8

10 ISOPRO FI-IP Parvekkeen puoli Rakennuksen puoli ISOPRO FI-IP Parvekkeen puoli Rakennuksen puoli ISOPRO FI-IP X Parvekkeen puoli Rakennuksen puoli 9

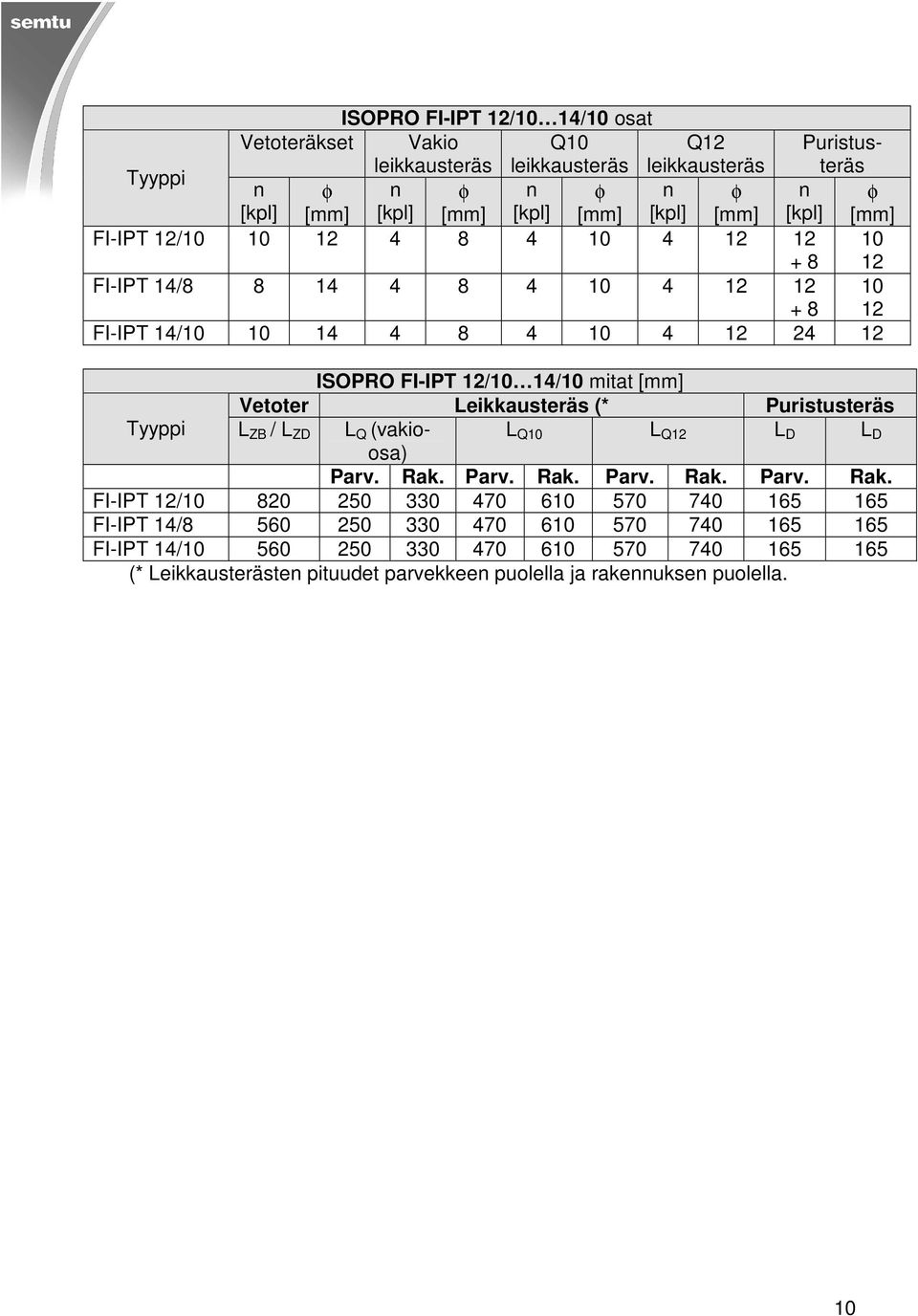

11 ISOPRO FI-IPT 12/10 14/10 osat Vetoteräkset Vakio Q10 Q12 Puristusteräs Tyyppi leikkausteräs leikkausteräs leikkausteräs n φ n φ n φ n φ n φ [kpl] [mm] [kpl] [mm] [kpl] [mm] [kpl] [mm] [kpl] [mm] FI-IPT 12/ FI-IPT 14/ FI-IPT 14/ ISOPRO FI-IPT 12/10 14/10 mitat [mm] Vetoter Leikkausteräs (* Puristusteräs Tyyppi L ZB / L ZD L Q (vakioosa) L Q10 L Q12 L D L D Parv. Rak. Parv. Rak. Parv. Rak. Parv. Rak. FI-IPT 12/ FI-IPT 14/ FI-IPT 14/ (* Leikkausterästen pituudet parvekkeen puolella ja rakennuksen puolella. 10

12 ISOPRO FI-IPT Parvekkeen puoli Rakennuksen puoli ISOPRO FI-IPT Parvekkeen puoli Rakennuksen puoli ISOPRO FI-IPT X Parvekkeen puoli Rakennuksen puoli 11

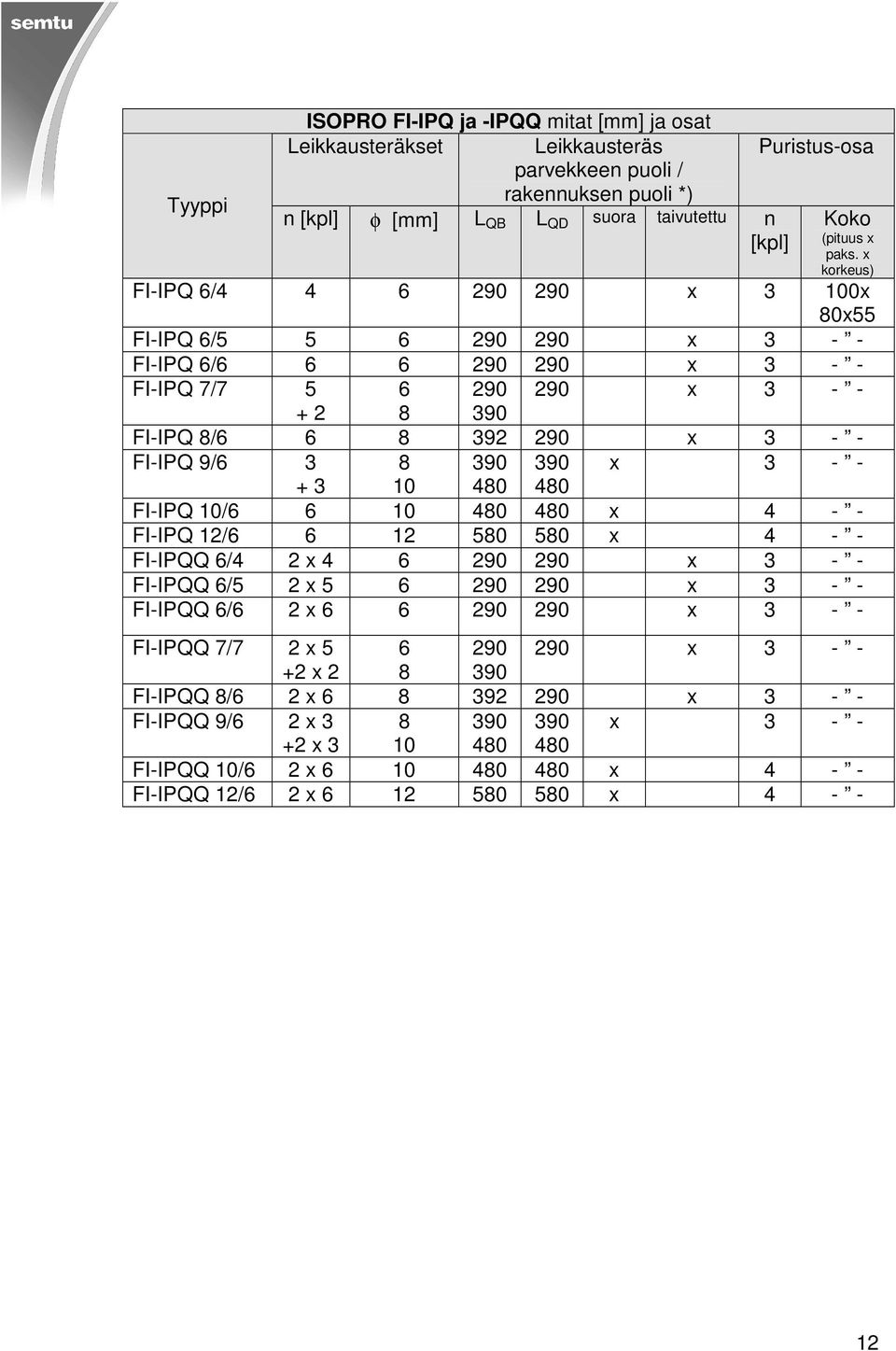

13 Tyyppi ISOPRO FI-IPQ ja -IPQQ mitat [mm] ja osat Leikkausteräkset Leikkausteräs parvekkeen puoli / rakennuksen puoli *) Puristus-osa n [kpl] φ [mm] L QB L QD suora taivutettu n [kpl] Koko (pituus x paks. x korkeus) FI-IPQ 6/ x 3 100x 80x55 FI-IPQ 6/ x FI-IPQ 6/ x FI-IPQ 7/ x FI-IPQ 8/ x FI-IPQ 9/ x FI-IPQ 10/ x FI-IPQ 12/ x FI-IPQQ 6/4 2 x x FI-IPQQ 6/5 2 x x FI-IPQQ 6/6 2 x x FI-IPQQ 7/7 2 x x x FI-IPQQ 8/6 2 x x FI-IPQQ 9/6 2 x x x FI-IPQQ 10/6 2 x x FI-IPQQ 12/6 2 x x

14 ISOPRO FI-IPQ 6/4 8/6 Parveke Rakennus ISOPRO FI-IPQ 9/6 12/6 Parveke Rakennus ISOPRO FI-IPQQ 6/4 8/6 ISOPRO FI-IPQQ 9/6 12/6 L QB 150 L QB L QD Rakennus Parveke Parveke Rakennus 13

15 2.2 SALLITUT MITTAPOIKKEAMAT Osien sallitut mittapoikkeamat on esitetty valmistuspiirustuksissa. Asennetun osan harjaterästen betonipeitteen arvojen mittapoikkeamissa tulee noudattaa RakMk B4 ohjeita. 3 MATERIAALIT JA VALMISTUS 3.1 YLEISTÄ Liitososat valmistetaan Klettgaussa, Saksassa, H-Bau Technik GmbH:en tehtailla. 3.2 MATERIAALIT Liitososien valmistukseen käytettävät materiaalit: I) Liukulaakeri (IP, IPQ) Mitat 37(±1)mmx100(±0)mm. Laakeri koostuu kahdesta rasvatusta POM (polyasetaali) levystä joiden välissä on PTFE-kalvo (teflon). Laakerille sallittu suurin puristusjännitys on 15 N/mm^2. Laakerin kitkakerroin on µ<0,1. Laakerin sallima pituussuuntainen liike on ±20mm. II) Betoninen puristusosa (IP, IPQ) Betonin puristuslujuusluokka K45, tiheys ρc>2000kg/m³. Osan puristuskapasiteetti >50,4 kn. III) Liitososan harjateräkset BSt 500 S tai BSt 500 WR, DIN 488. Myötölujuus f y >500N/mm 2 (0,2 raja), teräksen tasavenymä ISO mukaan. IV) Ruostumaton harjateräs BSt 500 NR, DIN 488. Austeniittinen kromi-nikkeli teräs tai mukaan. Myötölujuus f y >500N/mm 2 (0,2 raja), teräksen tasavenymä ISO mukaan. 14

16 V) Liitososan lämmöneriste EPS-solumuovi ja eristeen pohjassa ISOPRO FI-IP, -IPT ja -IPQ sa 8mm paksu kova vaahtomuovi DIN mukaan. λ=0,035 W/m*K VI) Liitososan lämmöneriste ISOMAXX FI-IMT ja -IMTQ EPS eriste, Neopor rakeista valmistettu. λ=0,031 W/m*K VII) Teräksinen puristusosa pyöröteräs Myötölujuus f y >460N/mm 2. Teräsluokka EN VIII) Teräksinen puristusosa lattateräs Teräs S235JR + AR, EN Ulokeparvekeraudoitetyyppi ISOPRO ISOMAXX FI-IP FI-IPT FI-IPQ FI-IMT FI-IMTQ Liukulaakeri I) I) Puristusbetoniosa II) II) Puristusharjateräs IV) IV) Puristusteräsosa VII)+VIII) Vetoteräs III)+IV) III)+IV) III)+IV) III)+IV) III)+IV) Leikkausteräs III)+IV) III)+IV) III)+IV) III)+IV) III)+IV) Eriste V) V) V) VI) VI) 3.3 VALMISTUS EPS eriste koostuu kolmesta leikatusta kerroksesta, jotka kokoamisvaiheessa liimataan yhteen. Voimia siirtävät osat liimataan kokoamisvaiheessa eristeeseen, harjateräsosien kantavan laataston puoleiset harjaterästen päät on sidottu yhteen poikittaissuuntaisella harjateräksellä. Veto- ja leikkausteräkset on valmistettu siten, että terästen pituussuunnassa niiden keskellä on ruostumaton harjateräs, joka ulottuu eristeestä 100mm betonilaattaan, ruostumattoman harjateräksen jatkeiksi molempiin päihin on hitsattu normaali harjateräs. 15

17 Vetoteräs Sidontateräs Puristusbetoni +Liukulaakerit Leikkausteräs Tyssähitsiliitokset EPS-eriste Kuva Isopro-elementtien osat Vaahtomuovi 8mm 4 PALOSUOJAUS 4.1 YLEISTÄ Vakio parvekeraudoitteella voidaan rakenteellisella palosuojauksella saavuttaa 30 minuutin palonkestoaika (4.2 PALONKESTOAIKA 30 MINUUTTIA), palonkestoaikaa voidaan pidentää 90 minuuttiin käyttämällä kohdan 4.3 PALONKESTOAIKA 90 MINUUTTIA mukaista palosuojattua osaa F PALONKESTOAIKA 30 MINUUTTIA Parvekeraudoitteen palonkestoajaksi saadaan 30 minuuttia kuvien mukaisilla järjestelyillä, jolloin raudoite jää palamattomien ja palolta suojaavien rakenteiden sisään. 16

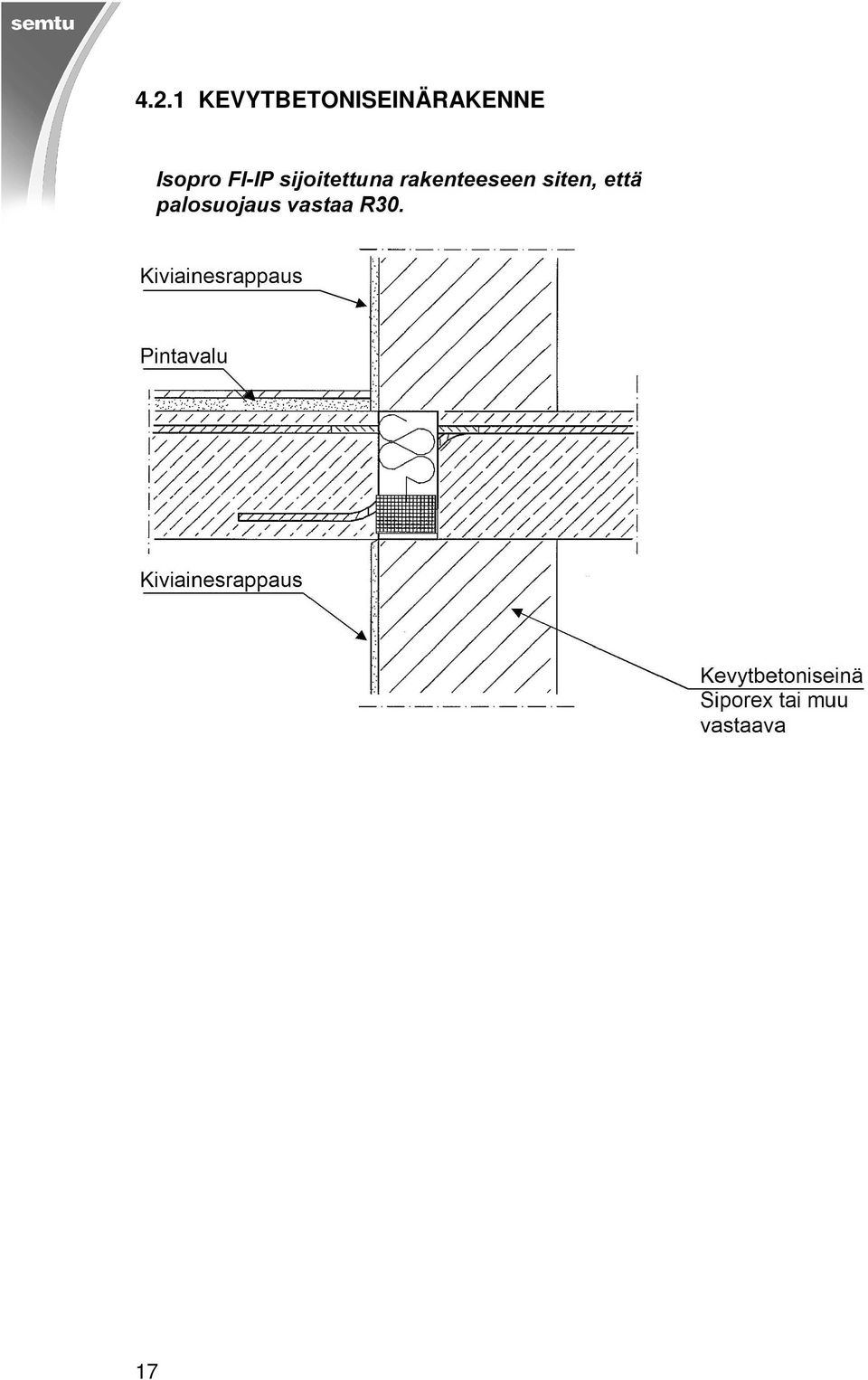

18 4.2.1 KEVYTBETONISEINÄRAKENNE 17

19 18

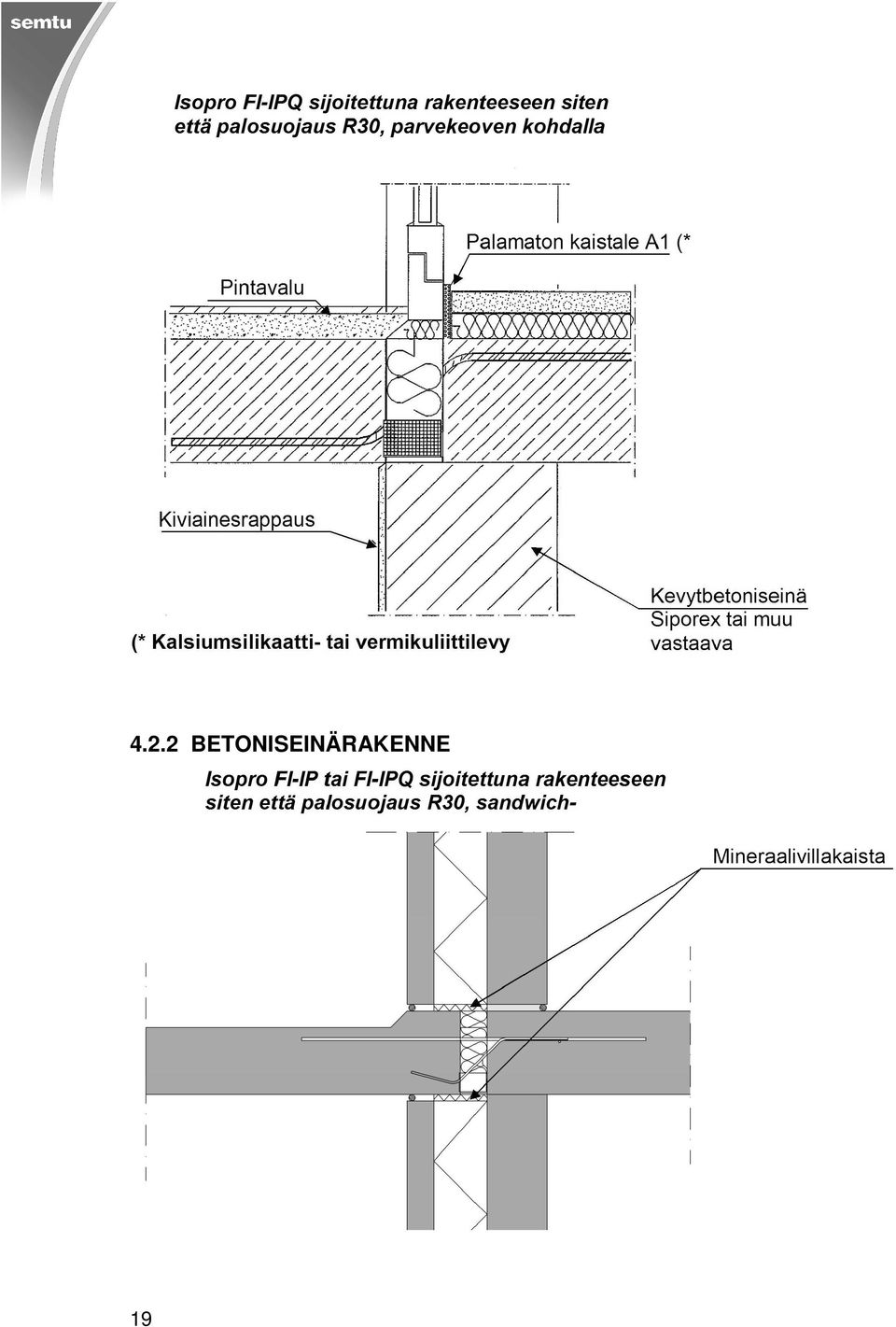

20 4.2.2 BETONISEINÄRAKENNE 19

21 4.2.3 TERMORANKASEINÄRAKENNE 4.3 PALONKESTOAIKA 90 MINUUTTIA Kaikki ulokeparvekeraudoitteet on saatavana palosuojattuna 90 minuuttiin. R90 palosuojattu osa toimitetaan siten, että sen yläpintaan on liimattu 15 tai 20mm paksu palosuojalevy, joka on 20mm leveämpi kuin osan eriste, tällöin vetoteräkset jäävät palosuojalevyn taakse suojaan eivätkä pääse kuumenemaan vaikka yläpintaan parvekeraudoitteen ja betonivalun välille syntyy vetoterästen venymän myötä pieni rako. Alapinta on suojattu eristeen paksuuden levyisellä palosuojalevyllä jonka paksuus on 20mm. Osissa joissa on puristusbetoniosa (ISOPRO FI-IP ja FI-IPQ), alapinnan palosuojalevyt on lovettu siten, että sen paksuus on puristusbetoniosan kohdalla 8mm ISOPRO FI-IP ja -IPQ PALONKESTOAJALLE 90 MINUUTTIA, R90 FI-IP ulokeparvekeraudoiteosat R90 mukaisilla palosuojalevyillä varustettuna on esitetty alla olevissa kuvissa. Palosuojalevy t=15mm, b=100mm A1(RakMk E1;) Detalji 1 Parveke Kantava laatasto Detalji 1 Palosuojalevy t=20mm, puristusosan kohdalla t=8mm b=80mm 20

22 4.3.2 FI-IPT, -IMT ja -IMTQ PALONKESTOAJALLE 90 MINUUTTIA, R90 Isopro FI-IPT, -IMT ja -IMTQ ulokeparvekeraudoiteosat R90 mukaisilla palosuojalevyillä varustettuna on esitetty alla olevassa kuvassa. Palosuojalevyinä käytetään esim. vermikuliitti tai kalsiumsilikaattilevyjä tai vastaavia A1-luokan materiaalia olevia palosuojaeristeitä. Isopro FI-IPT, -IMT tai -IMTQ R90 palosuojattuna Palosuojalevy R90, 20mm, leveys 140mm (-IPT:ssä 100mm) A1-luokan materiaali(rakmk E1;), sulamispiste yli 1000 C Esim. vermikuliitti tai kalsiumsilikaatti Palosuojalevy R90, 20mm, leveys 120mm (-IPT:ssä 80 mm) 21

23 5 KAPASITEETIT JA SUUNNITTELU 5.1 YLEISTÄ Liitososan kapasiteetit on mitoitettu yleisesti hyväksytyillä mitoitusmenetelmillä perustuen Suomen Rakentamismääräyskokoelman osaan B4, Betonirakenteet, ohjeet Raudoitteiden kapasiteetit on esitetty liitteenä olevissa mitoitustaulukoissa. Kapasiteetit on esitetty taulukoissa eri betonipeitepaksuuksilla. V M z Parvekeraudoitteiden yläpinnan vetoteräkset samoin kuin osan leikkausteräkset ovat harjaterästä ja esimerkiksi niiden jatkamisessa noudatetaan RakMK:n harjateräksiä koskevia ohjeita ja jatkospituuksia. Jos vakioraudoitteiden mitoitustaulukoissa esitetyt kapasiteetit ovat riittämättömiä, voidaan raudoitteita tilata myös projektikohtaisesti mitoitettuna. Mitoitus tehdään Semtu Oy:ssä. Tällöin raudoitteissa käytettyjen voimia siirtävien osien määrää/kokoa kasvatetaan riittävän kapasiteetin saavuttamiseksi. Liitososa asennetaan normaalisti, elementtitekniikan laajan käytön vuoksi, tehtaalla parvekelaattaelementtiin. Osan liitos rakennuksen kantavaan laattaan tapahtuu valamalla osan tartunnat rakennuksen kantavaan laattaan, ennen valua parveke-elementin tulee siis olla asennettu ja tuettu oikeaan sijaintiinsa. Rakennuksen kantavan laatan reunassa tulee olla riittävän leveä paikalla valettava kaista tai esim. kuorilaatat, jotta raudoitteet mahtuvat sinne ja että osalta tulevat voimat saadaan siirrettyä laatastolle. Liitososan puristusbetoniosan tulee aina molemmin puolin paikallavalettua betonia vasten, ei koskaan elementtipintaa vasten. Jos parvekelaatan rakennuksen puoleiseen reunaan sijoitetaan nostoankkurit esim. parvekelaatan muotista kääntöä varten, tulee raudoiteosien väliin jättää tyhjä aukko, jonka vaikutus tulee huomioida viereisten raudoiteosien kapasiteetissa. 22

24 Osa voidaan tarvittaessa asentaa myös esim. rakennuksen kantavan laataston elementtiin tehtaalla ja valaa parvekelaatta paikalla, tai valaa molempien laatat paikalla. Osan betonipeite on normaalisti 30mm kaikissa pinnoissa, ellei tilata esim. cv40 tunnuksella varustettua osaa, jolloin osan betonipeite laatan yläpintaan on 40mm. Cv tunnuksen merkitsemällä voidaan tilata osia jonka betonipeite on 30-50mm (5mm askelin). Laatan eristetilan suuntaan betonipeite on aina 30mm. Laatan alapinnan betonipeite on 30mm, kun osan alapinta on tasan laatan alapinnan kanssa. Jos alapinnan betonipeitettä halutaan lisätä, tulee osa nostaa irti laatan alapinnasta niin että saadaan riittävä betonipeite. Alla olevissa esimerkeissä on esitetty yleisimmät tapaukset. betonipeitteen arvoissa noudatetaan Rakentamismääräyskokoelmaa. 23

25 5.2 Kapasiteettitaulukot 24

26 25

27 26

28 27

29 28

30 5.3 LIITTYVIEN RAKENTEIDEN MITOITUS Kantavan laataston mitoituksessa tulee huomioida liitososan välittämät parvekelaatan omasta painosta ja ulkoisista kuormista aiheutuvat kuormitukset. Liitososan vetoteräkset tulee jatkaa harjateräksillä (A500HW tai B500K) siten, että teräksissä vaikuttava voima saadaan siirrettyä laatastolle. Parvekeraudoitteiden yläpinnan vetoteräkset samoin kuin osan leikkausteräkset ovat harjaterästä ja esimerkiksi niiden jatkamisessa noudatetaan RakMK:n harjateräksiä koskevia ohjeita ja jatkospituuksia. Parvekelaatan ja kantavan laataston raudoitus tehdään rakennesuunnitelmien mukaan. Liitososien vetoterästen pituus riittää täyden kapasiteetin jatkokseen. 5.4 SIJOITUS RAKENTEESSA Liitososa tulisi sijoittaa normaalisti siten, että osan eristekerroksen sisäpinta on tasassa seinärakenteen ulkopinnan kanssa. Tällöin eristekerrokseen ei tule epäjatkuvuutta. Osa voidaan asentaa myös siten, että sen eristekerros sijoittuu esim. harkkoseinän päälle, tällöin kuitenkin eristekerrokseen tulee katkos/heikennys. 5.5 LIITOSOSAN LYHENTÄMINEN ISOPRO ja ISOMAXX liitososat ovat vakiomittaisia 0,5 m:n (FI-IPT) tai 1,0 m:n (FI-IP, FI-IPQ, IMT, IMTQ) pituisia elementtejä. Tarvittaessa elementtejä voidaan lyhentää sahaamalla, jolloin kuitenkin lyhentämisen vaikutus elementin kapasiteettiin tulee arvioida uudelleen. Kohdissa ja on annettu ohjeet lyhennetyn osan kapasiteetin arvioimiseksi MOMENTTIKAPASITEETTI Lyhennetyn osan momenttikapasiteetin arvioiminen perustuu voimia siirtävien osien määrän vähenemiseen. Momenttikapasiteetin osalta osan kapasiteettiin vaikuttaa sekä puristus- että veto-osien määrä. 29

31 a) Lyhennetyn osan kokonaismomenttikapasiteetti [knm] saadaan: n = lyhennetyn elementin puristusosien määrä [ kpl] n n n pur. katk. pur. elem. veto _ katk. veto _ elem. M M d = kokonaisen elementin puristusosien määrä [ kpl] = lyhennetyn elementin vetoterästen määrä [ kpl] = kokonaisen elementin vetoterästen määrä [ kpl] = kokonaisen raudoite elementin momenttikapasiteetti [ knm] d _ katk. M = M d d n * n n * n pur. katk. pur. elem. veto _ katk. veto _ elem. = pienempi saaduista arvoista on määräävä = b) Lyhennetyn osan kapasiteetti pituusyksikölle [knm/m] saadaan jakamalla sen kokonaiskapasiteetti [knm] lyhennetyn osan pituudella. M [ knm / m] d _ katk. = M d _ katk. L katk. [ knm] [ m] LEIKKAUSKAPASITEETTI Lyhennetyn osan leikkauskapasiteetin arvioiminen perustuu leikkausvoimaa siirtävien leikkausterästen määrän vähenemiseen. a) Lyhennetyn osan kokonaisleikkauskapasiteetti [kn] saadaan: n n V V leikk. katk. leikk. elem. d = lyhennetyn elementin leikkausterästen määrä [ kpl] = kokonaisen elementin leikkausterästen määrä [ kpl] = kokonaisen raudoite elementin leikkauskapasiteetti [ knm] d _ katk. = V d n * n leikk. katk. leikk. elem. = pienempi saaduista arvoista on määräävä b) Lyhennetyn osan kapasiteetti pituusyksikölle [kn/m] saadaan jakamalla sen kokonaiskapasiteetti [kn] lyhennetyn osan pituudella. Vd _ Vd _ katk. [ kn / m] = L katk. katk. [ kn] [ m] 30

32 5.6 LIITOSOSAN VAATIMA LISÄRAUDOITUS Liitososan liittyvien rakenneosien, parveke- ja kantavan laatan, tulee olla raudoitettu niin, että laatan yläpinnassa on vähintään liitososassa vaikuttavaa momenttia vastaava raudoitus RakMk B4 mukaisilla terästen jatkospituuksilla tai normien mukainen laatan minimiraudoitus. Kuva Liitososien vaatimat lisäraudoitukset. P1 = kuten P3, lisäksi kts. (* P2 = kuten P4 (pituus=parvekkeen leveys+2*500mm), lisäksi kts. (* P3 = vakio-osa => T6 k250 Q8 => T6 k250 Q10 => T8 k250 Q12 => T10 k250 P4 = 2 T8 parvekelaatan ympäri (* Jos raudoitteet on asennettu kohdan KEVYTBETONISEINÄRAKENNE mukaisesti, eli raudoiteosa (alapinnan puristusosa) on suoraan kantavan seinän päällä, voidaan positioiden P1 ja P2 teräkset jättää pois. 31

33 5.7 LIITOSOSAN AIHEUTTAMA LISÄTAIPUMA Liitososien Isopro FI-IP ja FI-IPT sekä ISOMAXX FI-IMT aiheuttama lisätaipuma lasketaan seuraavalla kaavalla: f [mm] = kz * (md / mrd) * Lk[m], missä md = pysyvien kuormien aiheuttama momentti liitososassa mrd = liitososan momenttikapasiteetti Lk[m] = ulokkeen pituus metreissä kz = taulukossa annettu kerroin Yllä annetulla kaavalla laskettu taipuman arvo f koostuu raudoitteen terästen venymästä ja betonisen puristusosan puristumasta aiheutuvasta taipuman lisäyksestä. Parvekelaatan uloimman reunan asennuksen jälkeinen taipuma muodostuu liitososan aiheuttamasta lisätaipumasta f ja rakenteen (parvekelaatan) pysyvien kuormien aiheuttamasta taipumasta ftot=f+fparveke. Rakenteen asennuksen jälkeisen taipuman määrittää rakennesuunnittelija, ottaen huomioon pysyvistä kuormista aiheutuvan parvekelaatan taipuman. Asennuksen jälkeinen taipuman arvo tulee ottaa huomioon liittyvien rakenteiden (esim. lasitus) suunnittelussa ja toteutuksessa esikohottamalla parvekelaatan ulointa reunaa lasketun kokonaistaipuman verran. Käytön aikaiset taipumat (hyötykuormista ja hiipumasta aiheutuvat) tulee huomioida parvekelaattaan tehtävissä kiinnityksissä käyttämällä parvekelaatan taipuman sallivia ratkaisuita. Taulukko 5.6.1, kerroin kz (z=voimavarsi, vetoteräksen keskeltä liukulaakerin keskelle, cv=raudoitteen veto- ja leikkausterästen betonipeite yläpinnassa, h=liitososan eristekerroksen korkeus = liittyvien laattojen minimi paksuus) ISOPRO FI-IP Mitta z on korkeus puristusosan keskeltä vetoteräksen keskelle. ISOPRO FI-IPT ISOMAXX FI-IMT 32

34 Liitososan korkeus h [mm] Liitososan korkeus h [mm] ISOPRO FI-IP 8/4 8/8 FI-IP 10/6 10/8 FI-IP 12/6 12/9 FI-IPT 12/10 FI-IPT 14/8 14/10 terästen betonipeite osan yläpinnassa, cv[mm] z kz z kz z kz z kz z kz BETONISET PURISTUSOSAT PURISTUSTERÄKSET ,1 79 5,9 78 6, , , ,8 84 5,6 83 6, , , ,5 89 5,3 88 5,8 88 9, , ,3 94 5,0 93 5,5 93 8,9 92 9, ,1 99 4,7 98 5,2 98 8,4 97 9, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 ISOMAXX IMT 10 IMT 20 IMT IMT IMT 90 IMT Betonipeite cv[mm] z kz z kz z kz z kz z kz z kz , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , 99 12, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 33

35 6 KÄYTTÖ 6.1 KÄYTÖN RAJOITUKSET Liitososia käytetään parvekelaattojen kannatukseen rakennuksen kantavan rungon laatastosta. Raudoitteita voidaan käyttää sekä elementti- että paikallavalurakenteissa. Rakennesuunnittelijan tulee huomioida raudoitteessa vaikuttavien voimien siirtämisestä kantaville rakenteille. Johtuen parvekelaatan ja kantavan laataston välisten lämpötilaerojen aiheuttamien pakkovoimien rasituksista harjateräksissä, parvekelaatan liikuntasaumaton pituus tulee maksimissaan olla alla olevan taulukon suuruinen. Arvot on laskettu 100 vuoden aikana tulevien lämpötilamuutosten aiheuttamien rasitusten mukaan. Käyttöiän vaikutus betonipeitteeseen on esitetty kohdassa 5.1. Pidempien liikuntasaumattomien parvekkeiden tekeminen vaatii tarkempia selvityksiä ja erikoisratkaisuja, joilla lämpöliikkeiden aiheuttamia rasituksia pienennetään. Taulukossa esitetty parvekepituus tarkoittaa parvekelaatan tukemiseen käytettyjen reunimmaisten parvekeraudoitteiden ulkoreunojen keskinäistä etäisyyttä. Taulukko 6.1.1, Maksimi parvekepituudet 100 v käyttöiälle vetoteräksien väsytyskestävyyden mukaan, ruostumaton harjateräs BSt 500 NR (TR): Vetoteräs Parveke, pituus ISOPRO FI- ISOMAXX FI- TR8 mm L= 7800 mm IP8/4-IP8/8 IMT10-IMT20 TR10 mm L= 7300 mm IP10/6-IP10/8 IMT30-IMT50 TR12 mm L= 7000 mm IP12/6-IPT12/10 IMT60-IMT100 TR14 mm L= 6700 mm IPT14/8-IPT14/10 Teräksen kloridikorroosiokestävyys uimahalliympäristössä ja vastaavassa on tarkasteltava erikseen. Parvekelaatan taipumat tulee huomioida suunnittelussa esikohottamalla parvekelaatan ulkoreunaa (kts. kohta

36 LIITOSOSAN AIHEUTTAMA LISÄTAIPUMA), käytön aikaiset taipumat tulee huomioida käyttämällä parvekelaatan taipuman sallivia ratkaisuita, liikevara esim. > teoreettinen taipuma +10mm. Liitososan puristusosa tulee aina molemmin puolin paikallavalettua betonia vasten, ei koskaan elementtipintaa vasten. 35

37 6.1.1 ISOPRO ja ISOMAXX ulokeparvekeraudoitteet, värähtelyn huomioiminen Rakenteen värähtely tulee huomioida rakenteen mitoituksessa ja ulokeparvekeraudoitteen valinnassa. Värähtelyherkkyyteen vaikuttavat raudoitteen korkeus ja betonipeite. DIN standardin kohdan yksinkertaistetulla laskentatavalla saadaan luotettava raja-arvo ulokkeen mitalle. Kaaviossa 1. on esitetty edellä mainitulla tavalla lasketut raja-arvot. Raja-arvot ovat ohjeellisia arvoja, joista suunnittelija voi poiketa, esimerkiksi tarkempien laskelmien tai käyttötarkoitukseen liittyvän harkinnan perusteella. Kuva 1. Raudoiteosan korkeus ja betonipeite Kaavio 1. ISOPRO ja ISOMAXX: laatan ulokemitan Lc raja-arvo laskettuna DIN kohta mukaisen värähtelytarkastelun mukaan. Ulokemitta Lc [mm] ISOPRO FI-IP, FI-IPT tai ISOMAXX FI-IMT raudoitteen korkeus h [mm] Raudoitteen nimellinen betonipeite Cv [mm] Cv30 Cv35 Cv40 Cv45 Cv50 Kuva2. Ulokemitta 36

38 6.2 KIINNITYSALUSTAN VAATIMUKSET Liittyvän parvekelaatan suunnittelukäyttöiän tulee olla vähintään 50 vuotta ja betoniluokan määräysten mukainen esim. K45-2, ρc>2400kg/m³ (voimassa olevien määräysten mukaan). Liittyvän kantavan rungon laatan betoniluokan tulee olla vähintään K30-2, ρc>2400kg/m³. Parvekelaatan ympäristöluokat ovat vähintään: yläpinta XC4, XF3 ja alapinnan XC3, XF1. 7 ASENNUS Liitososa asennetaan joko paikalla valettavan parvekelaatan ja välipohjan liitokseksi tai parvekelaattaelementtiin elementtitehtaalla. Liitos rakennuksen kantavaan laattaan tapahtuu valamalla osan tartunnat rakennuksen kantavaan laattaan. Ennen valua parveke-elementin tulee siis olla asennettu ja tuettu oikeaan sijaintiinsa (huom. esikohotus). Rakennuksen kantavan laatan reunassa tulee olla riittävän leveä paikalla valettava kaista tai esim. kuorilaatat, jotta raudoitteet mahtuvat sinne ja että osalta tulevat voimat saadaan siirrettyä laatastolle. Osa voidaan tarvittaessa asentaa myös esim. rakennuksen kantavan laataston elementtiin tehtaalla ja valaa parvekelaatta paikalla, tai valaa molempien laatat paikalla. Osan yläpinnan betonipeite on valittavissa välillä 30-50mm. Käytettävän osan korkeuden tulee olla korkeintaan laatan minimipaksuuden suuruinen, jolloin valittu betonipeitteen arvo voi toteutua. Laatan eristetilan suuntaan betonipeite on aina 30mm. Laatan alapinnan betonipeite on 30mm, kun osan alapinta on tasan laatan alapinnan kanssa. Jos alapinnan betonipeitettä halutaan lisätä, tulee osa nostaa irti laatan alapinnasta niin että saadaan riittävä betonipeite. Kohdassa 5.1. olevissa esimerkeissä on esitetty yleisimmät tapaukset. Betonipeitteen arvoissa noudatetaan rakennesuunnitelmia ja rakentamismääräyskokoelmaa. h 37

39 7.1 ASENNUS ELEMENTTITEHTAALLA YLEISTÄ Liitososa on asennettava elementtitehtaalla parveke-elementin valun reunamuotiksi suunnitelmissa esitettyyn sijaintiin niin, ettei se valun aikana valupaineesta tai muuten pääse siirtymään tai kallistumaan MUOTTIASENNUS Liitososan tukeminen muottiin tehdään sitomalla se tartuntateräksistään elementin muihin teräksiin, ja tukemalla osa valun ulkopuolelta esim. kahdesta kohdasta osan korkeudelta sen pituuden ¼-pisteistä muottiin siten, että liitososa ei valun aikana pääse siirtymään tai kallistumaan. Harjaterästen betonipeitteet tulee toteuttaa suunnitelmien ja osan betonipeitearvon mukaisesti. Betonipeitteen sallitut mittapoikkeamat RakMk B4 mukaisesti. L Tukilinja 1 Tukilinja 2 L/4 L/4 Kuva Isopro- tai ISOMAXX-liitoselementin muottiasennus, periaatepiirros ASENNUKSEN VALVONTA ELEMENTTITEHTAALLA Elementtitehtaalla osaa asennettaessa valvotaan mm. että: 1) osa on asennettu oikein päin, osan yläpinnassa olevassa muovisuojassa on osoitettu oikea asennussuunta 2) osa on tuettu riittävän hyvin, ettei se valun aikana pääse liikkumaan tai kallistumaan. Tarkistetaan myös että riittävät betonipeitteet toteutuvat. 3) osan vaatimat lisäraudoitukset on asennettu parvekelaattaan rakennesuunnitelmien ja kohdan 5.6LIITOSOSAN VAATIMA LISÄRAUDOITUS mukaan. 4) osa on puhdistettu tartuntaa heikentävistä aineista ennen valua 5) valun aikana liitososien puoleinen reuna on tiivistettävä huolella, jotta huokoisuuksia ei jää erityisesti puristusbetoniosia vasten 38

40 7.2 TYÖMAA-ASENNUS YLEISTÄ Työmaalla parveke-elementti, tai jos parvekelaatta valetaan paikalla, pelkkä osa, asennetaan ja tuetaan niin että liitososa jää seinärakenteessa rakennesuunnitelmien mukaiseen sijaintiin ja että osan tartuntateräkset jäävät valussa suunniteltuun asemaansa. Ao. kuvassa on yleisohjeita laattojen tuentaan. 39

41 7.2.2 MUOTTIASENNUS Kuten kohdassa MUOTTIASENNUS. Harjaterästen betonipeitteet tulee toteuttaa suunnitelmien ja osan betonipeitearvon mukaisesti. Betonipeitteen sallitut mittapoikkeamat RakMk B4 mukaisesti. Jos parvekelaatta valetaan paikalla, liitososan tukeminen muottiin tehdään sitomalla se tartuntateräksistään elementin muihin teräksiin, ja tukemalla osa valun ulkopuolelta esim. kahdesta kohdasta osan korkeudelta sen pituuden ¼- pisteistä muottiin siten, että liitososa ei valun aikana pääse siirtymään tai kallistumaan TYÖMAA-ASENNUKSEN VALVONTA Työmaa-asennuksen yhteydessä tarkistetaan vielä mm. että: 1) liitososa on asennettu elementtiin oikein päin. 2) elementti tulee asennettua oikein 3) osan sijainti rakenteessa on suunnitelmien mukainen. Tarkistetaan myös että riittävät betonipeitteet toteutuvat. 4) osan palosuojaus vastaa suunniteltua 5) osa on puhdistettu tartuntaa heikentävistä aineista ennen valua 6) valun aikana liitososien puoleinen reuna on tiivistettävä huolella, jotta huokoisuuksia ei jää erityisesti puristusbetoniosia vasten 40
