S-KA+ TÄYSIN UUSI korkean suorituskyvyn KIILA-ANKKURI S-KA+ ei kompromisseja. ETAhyväksytty. Optio 1. Syvyysmerkintä. +40% enemmän suorituskykyä

Transkriptio

1 S-KA+ ETAhyväksytty Optio 1 Syvyysmerkintä TÄYSIN UUSI korkean suorituskyvyn +40% eneän suorituskykyä KIILA-ANKKURI S-KA+ ei kompromisseja Valmistettu Suomessa

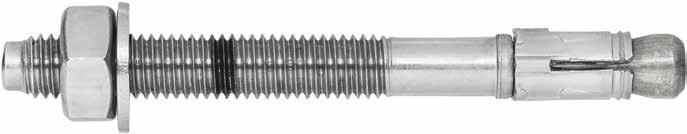

2 2 Kirjainkoodaus josta näkee ankkurin pituuden Vahva löyntipää suojaa kierrettä Mutteri ja aluslevy valmiiksi asennettuina Syvyysmerkintä Mittatarkka ja kestävä runko on valmistettu kylmämuokkaamalla. Runkomerkintä, jossa ankkurin tyyppi ja kiinnitettävän kappaleen maksimi paksuus Kartion muoto mahdollistaa voimakkaan ja hallitun laajenemisen Laajenee erittäin tehokkaasti uudenlaisen voimaosan ansiosta Pyöristys parantaa ankkurin asennettavuutta, erityisesti puumateriaalin läpi asennettaessa Kylmämuokkauksen tuloksena ankkurin pinta on erittäin kova ja tasainen, tämän johdosta suoritusarvot pysyvät yhdenmukaisina

3 Kiila-ankkurit+ 3 S-KA+ S-KAH+ S-KAK+ S-KAH+ HCR Suomalaiset ETA Optio 1 -hyväksytyt kiila-ankkurit raskaisiin kiinnityksiin VERSIOT S-KAH+ HCR, Teräs, erikoishaponkestävä HCR S-KA+, Teräs, sähkösinkitty S-KAK+, Teräs, kuumasinkitty S-KAH+, Teräs, haponkestävä A4 TUOTEKUVAUS Laadukkaat momenttikontrolloidut kiila-ankkurit soveltuvat esiasennuksiin, läpiasennuksiin ja etäasennuksiin. Kiristettäessä ankkurin siivekkeet levittäytyvät reiän seinämiä vasten. Syntynyt kitka pitää ankkurin tukevasti paikallaan. Ankkurin koko ja kiinnitettävän kappaleen eniäispaksuus on merkitty ankkurin runkoon. S-KA-asennustyökalu parantaa sarja-asennuksen turvallisuutta ja nopeuttaa työskentelyä. KIINNITYSALUSTAT Hyväksytty alustoille: Halkeillut betoni, Halkeilematon betoni Soveltuu myös alustoille: Luonnonkivi Seisminen suorituskykyluokka C1/C2; tyypit S-KA+ ja S-KAH+. ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön, KZN kuiviin ja kosteisiin sisätiloihin ja ulkokäyttöön sisämaan maaseudulla, HST A4 sisä-, ulko- ja teollisuuskäyttöön, HCR erityisen vaativiin korroosio-olosuhteisiin. HYVÄKSYNNÄT KÄYTTÖKOHTEET Teräsrakenteet Pilarien pohjalevyt Istuimet Turvakaiteet Kaapelihyllyt Käsijohteet Tikapuut Julkisivujärjestelmät ASENNUSOHJEET 1. Poraa tuotetietojen mukainen reikä Puhdista reikä metalliharjalla ja ilmapumpulla. Puhdistus harja x 2, pumppu x 2, harja x Lyö ankkuri paikalleen vasaralla tai koneellisesti asennustyökalulla. 5. Kiristä ankkuri tuotetietojen mukaiseen kiristysmomenttiin. sormat.com

4 4 S-KA+, Teräs, sähkösinkitty TEKNISET TIEDOT Tyyppi Koodi Hyväksyntä Pituus ø Min. porareiän syvyys Kiinnitettävä ainespaksuus Kierre ETA L 8/ / / / /10/ /30/ /75 30/ /40/ /75 40/ /50/ /75 50/ /70/ /75 70/ /100/ /75 100/ /10/ /25/ /90 25/ /40/ /90 40/ /50/ /90 50/ /70/ /90 70/ /85/ /90 85/ /100/ /90 100/ / / / / h 1 Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. t fix f

5 5 SUORITUSKYKY S-KA+, Teräs, sähkösinkitty Tyyppi ø Kiinnitettävän aineen vapaareikä Asennussyvyys Avainväli Kiristysmomentti Halkeilematon betoni Halkeillut betoni d f h nom SW 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 10/10/ ,7 6,1 4,3 4,3 10/30/ ,0 10,5 5,7 10,5 10/30/ ,7 6,1 4,3 4,3 10/40/ ,0 10,5 5,7 10,5 10/40/ ,7 6,1 4,3 4,3 10/50/ ,0 10,5 5,7 10,5 10/50/ ,7 6,1 4,3 4,3 10/70/ ,0 10,5 5,7 10,5 10/70/ ,7 6,1 4,3 4,3 10/100/ ,0 10,5 5,7 10,5 10/100/ ,7 6,1 4,3 4,3 12/10/ ,5 8,5 6,1 6,1 12/25/ ,9 16,4 7,6 16,4 12/25/ ,5 8,5 6,1 6,1 12/40/ ,9 16,4 7,6 16,4 12/40/ ,5 8,5 6,1 6,1 12/50/ ,9 16,4 7,6 16,4 12/50/ ,5 8,5 6,1 6,1 12/70/ ,9 16,4 7,6 16,4 12/70/ ,5 8,5 6,1 6,1 12/85/ ,9 16,4 7,6 16,4 12/85/ ,5 8,5 6,1 6,1 12/100/ ,9 16,4 7,6 16,4 12/100/ ,5 8,5 6,1 6,1 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 Suuriat sallitut kuormitukset (kn) yksittäiselle ankkurille. Osoitteessa sormat.com: Eurooppalainen Tekninen Arviointi ETA-16/0934 Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10. Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/ 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa EOTA TR 055, on sanottu. Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. T inst Nm

6 6 S-KAK+, Teräs, kuumasinkitty TEKNISET TIEDOT Tyyppi Koodi Hyväksyntä Pituus ø Min. porareiän syvyys Kiinnitettävä ainespaksuus Kierre ETA L 8/ / / / /10/ /30/ /75 30/ /40/ /75 40/ /50/ /75 50/ /70/ /75 70/ /100/ /75 100/ /10/ /25/ /90 25/ /40/ /50 40/ /50/ /50 50/ /70/ /50 70/ /85/ /50 85/ /100/ /50 100/ / / / / h 1 Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. t fix f

7 7 SUORITUSKYKY S-KAK+, Teräs, kuumasinkitty Tyyppi ø Kiinnitettävän aineen vapaareikä Asennussyvyys Avainväli Kiristysmomentti Halkeilematon betoni Halkeillut betoni d f h nom SW 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 8/ ,2 7,2 4,0 5,7 10/10/ ,7 6,1 4,3 4,3 10/30/ ,0 10,5 5,7 10,5 10/30/ ,7 6,1 4,3 4,3 10/40/ ,0 10,5 5,7 10,5 10/40/ ,7 6,1 4,3 4,3 10/50/ ,0 10,5 5,7 10,5 10/50/ ,7 6,1 4,3 4,3 10/70/ ,0 10,5 5,7 10,5 10/70/ ,7 6,1 4,3 4,3 10/100/ ,0 10,5 5,7 10,5 10/100/ ,7 6,1 4,3 4,3 12/10/ ,5 8,5 6,1 6,1 12/25/ ,9 16,4 7,6 16,4 12/25/ ,5 8,5 6,1 6,1 12/40/ ,9 16,4 7,6 16,4 12/40/ ,5 8,5 6,1 6,1 12/50/ ,9 16,4 7,6 16,4 12/50/ ,5 8,5 6,1 6,1 12/70/ ,9 16,4 7,6 16,4 12/70/ ,5 8,5 6,1 6,1 12/85/ ,9 16,4 7,6 16,4 12/85/ ,5 8,5 6,1 6,1 12/100/ ,9 16,4 7,6 16,4 12/100/ ,5 8,5 6,1 6,1 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 16/ ,1 30,9 11,4 26,9 Suuriat sallitut kuormitukset (kn) yksittäiselle ankkurille. Osoitteessa sormat.com: Eurooppalainen Tekninen Arviointi ETA-16/0934 Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10. Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/ 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa EOTA TR 055, on sanottu. Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. T inst Nm

8 8 S-KAH+, Teräs, haponkestävä A4 TEKNISET TIEDOT Tyyppi Koodi Hyväksyntä Pituus ø Min. porareiän syvyys Kiinnitettävä ainespaksuus Kierre ETA L 8/ / / / /10/ /30/ /75 30/ /40/ /75 40/ /70/ /75 70/ /100/ /75 100/ /10/ /25/ /90 25/ /40/ /90 40/ /50/ /90 50/ /70/ /90 70/ /85/ /90 85/ /100/ /90 100/ / / / / h 1 Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. t fix f

9 9 SUORITUSKYKY S-KAH+, Teräs, haponkestävä A4 Tyyppi ø Kiinnitettävän aineen vapaareikä Asennussyvyys Avainväli Kiristysmomentti Halkeilematon betoni Halkeillut betoni d f h nom SW 8/ ,2 8,0 4,0 5,7 8/ ,2 8,0 4,0 5,7 8/ ,2 8,0 4,0 5,7 8/ ,2 8,0 4,0 5,7 10/10/ ,7 6,1 4,3 4,3 10/30/ ,0 10,5 5,7 10,5 10/30/ ,7 6,1 4,3 4,3 10/40/ ,0 10,5 5,7 10,5 10/40/ ,7 6,1 4,3 4,3 10/70/ ,0 10,5 5,7 10,5 10/70/ ,7 6,1 4,3 4,3 10/100/ ,0 10,5 5,7 10,5 10/100/ ,7 6,1 4,3 4,3 12/10/ ,5 8,5 6,1 6,1 12/25/ ,9 16,4 7,6 16,4 12/25/ ,5 8,5 6,1 6,1 12/40/ ,9 16,4 7,6 16,4 12/40/ ,5 8,5 6,1 6,1 12/50/ ,9 16,4 7,6 16,4 12/50/ ,5 8,5 6,1 6,1 12/70/ ,9 16,4 7,6 16,4 12/70/ ,5 8,5 6,1 6,1 12/85/ ,9 16,4 7,6 16,4 12/85/ ,5 8,5 6,1 6,1 12/100/ ,9 16,4 7,6 16,4 12/100/ ,5 8,5 6,1 6,1 16/ ,1 37,7 11,4 26,9 16/ ,1 37,7 11,4 26,9 16/ ,1 37,7 11,4 26,9 16/ ,1 37,7 11,4 26,9 Suuriat sallitut kuormitukset (kn) yksittäiselle ankkurille. Osoitteessa sormat.com: Eurooppalainen Tekninen Arviointi ETA-16/0934 Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10. Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/ 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa EOTA TR 055, on sanottu. Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. T inst Nm

10 Kiila-ankkurit+ 10 S-KAH+ HCR, Teräs, erikoishaponkestävä HCR TEKNISET TIEDOT Tyyppi Koodi Hyväksyntä Pituus ø Min. porareiän syvyys Kiinnitettävä ainespaksuus Kierre ETA L 10/50/ /75 50/ h 1 Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. t fix f SUORITUSKYKY S-KAH+ HCR, Teräs, erikoishaponkestävä HCR Tyyppi ø Kiinnitettävän aineen vapaareikä Asennussyvyys Avainväli Kiristysmomentti Halkeilematon betoni Halkeillut betoni d f h nom SW 10/50/ ,0 10,5 5,7 10,5 10/50/ ,7 6,1 4,3 4,3 Suuriat sallitut kuormitukset (kn) yksittäiselle ankkurille. Osoitteessa sormat.com: Eurooppalainen Tekninen Arviointi ETA-16/0934 Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10. Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/ 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa EOTA TR 055, on sanottu. Osoitteessa sormat.com on tarjolla lisää tietoa teknisistä ominaisuuksista, saatavuudesta ja pakkauksista. T inst Nm

11 11 SORMAT OY SILMÄYKSELLÄ PERUSTETTU 1970 PÄÄKONTTORI JA TEHDAS TURUN KUPEESSA, RUSKOLLA HENKILÖSTÖÄ 80 ASIAKKAITA 50 MAASSA Jo lähes 50 vuoden ajan Sormat on tarjonnut suomalaisille rakentajille luotettavia ja turvallisia kiinnikkeitä. Tunnee rakentamisen arjen ja olosuhteet siksi tuotteee ovat helppokäyttöisiä ja toimivia kaikissa käyttökohteissa. Sormat on EJOT GmbH:n itsenäinen tytäryhtiö ja vastaa myös EJOT-tuotteiden jakelusta Suomessa.

12 12 S-KA+ S-KA+ S-KAK+ S-KAH+ A4 S-KAH+ HCR ~40% parempi suorituskyky Tyypeillä M10 ja M12 on kaksi eri asennussyvyyttä Tarvitsee väheän kiristyskierroksia, joten asentuu nopeain Pieneät reuna- ja keskinäiset etäisyydet Uuden raaka-aineen ansiosta runko on entistä vahvempi M8 ja M10 toimii myös entistä ohueassa betonissa: 80 ja 100 C2 seisminenhyväksyntä Koko Tyyppi t fix Pituus M8 M10 M12 M16 Tilauksesta Sähkösinkitty Kuumasinkitty Ruostumaton A4 Haponkestävä HCR M8/ M8/ M8/ M8/ M10/10/ M10/30/10 30/10 92 M10/40/20 40/ M10/50/30 50/ M10/70/50 70/ M10/100/80 100/ M12/10/ M12/25/5 25/5 103 M12/40/20 40/ M12/50/30 50/ M12/70/50 70/ M12/85/65 85/ M12/100/80 100/ M16/ M16/ M16/ M16/ Sormat Oy Harjutie 5, Rusko sormat@sormat.com
