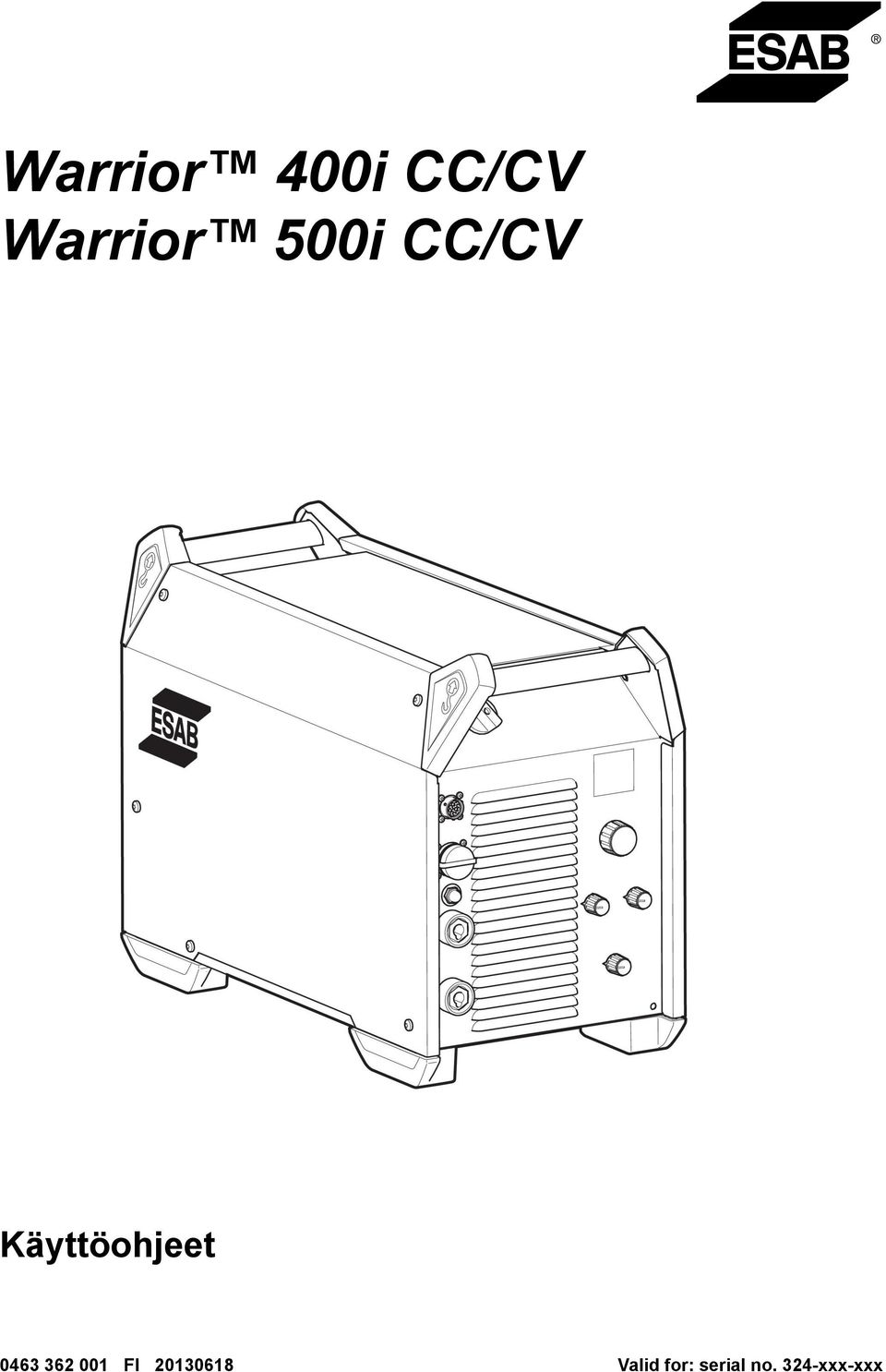

1 Warrior 400i CC/CV Warrior 500i CC/CV Käyttöohjeet FI Valid for: serial no. 324-xxx-xxx

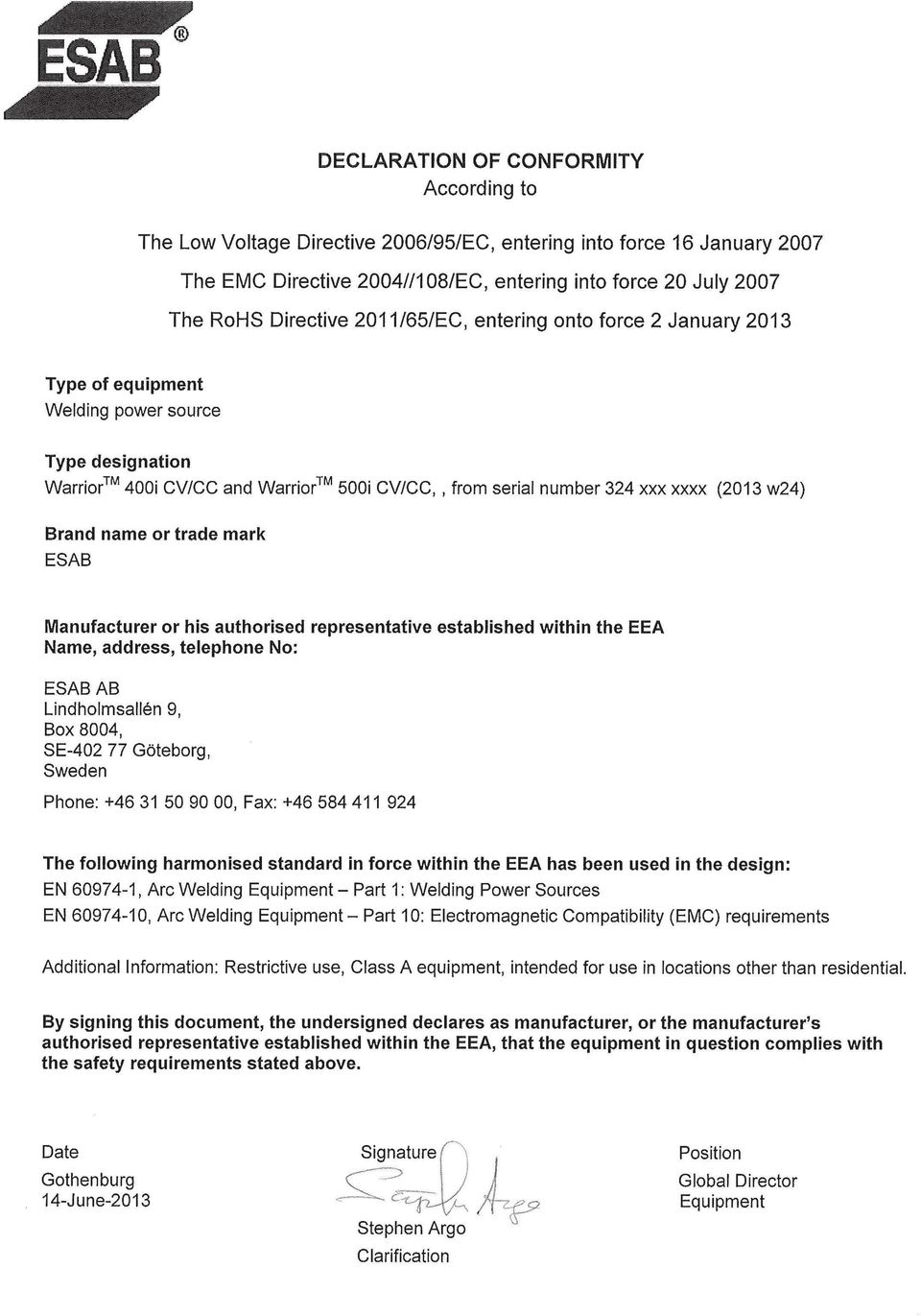

2

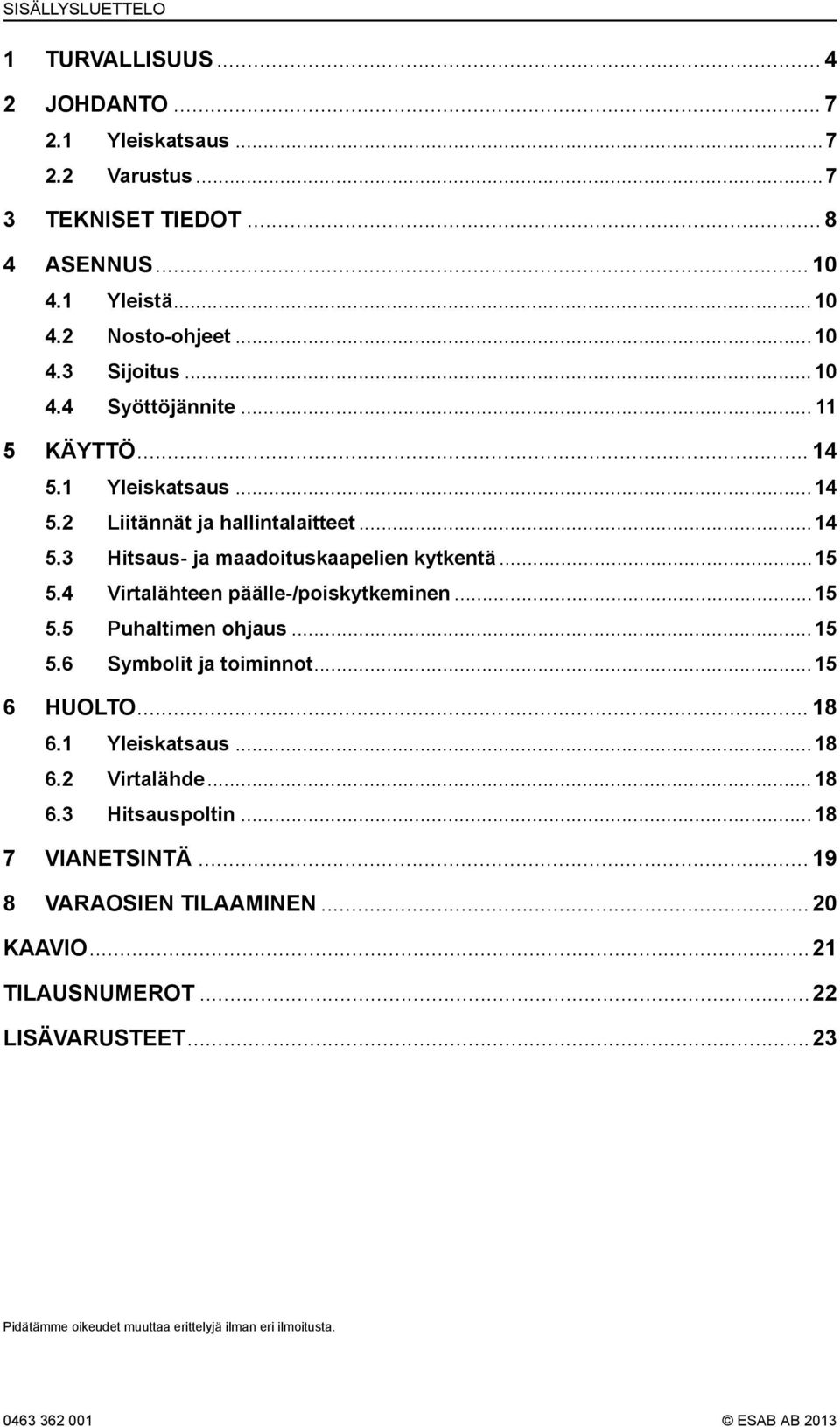

3 SISÄLLYSLUETTELO 1 TURVALLISUUS JOHDANTO Yleiskatsaus Varustus TEKNISET TIEDOT ASENNUS Yleistä Nosto-ohjeet Sijoitus Syöttöjännite KÄYTTÖ Yleiskatsaus Liitännät ja hallintalaitteet Hitsaus- ja maadoituskaapelien kytkentä Virtalähteen päälle-/poiskytkeminen Puhaltimen ohjaus Symbolit ja toiminnot HUOLTO Yleiskatsaus Virtalähde Hitsauspoltin VIANETSINTÄ VARAOSIEN TILAAMINEN KAAVIO...21 TILAUSNUMEROT...22 LISÄVARUSTEET...23 Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta ESAB AB 2013

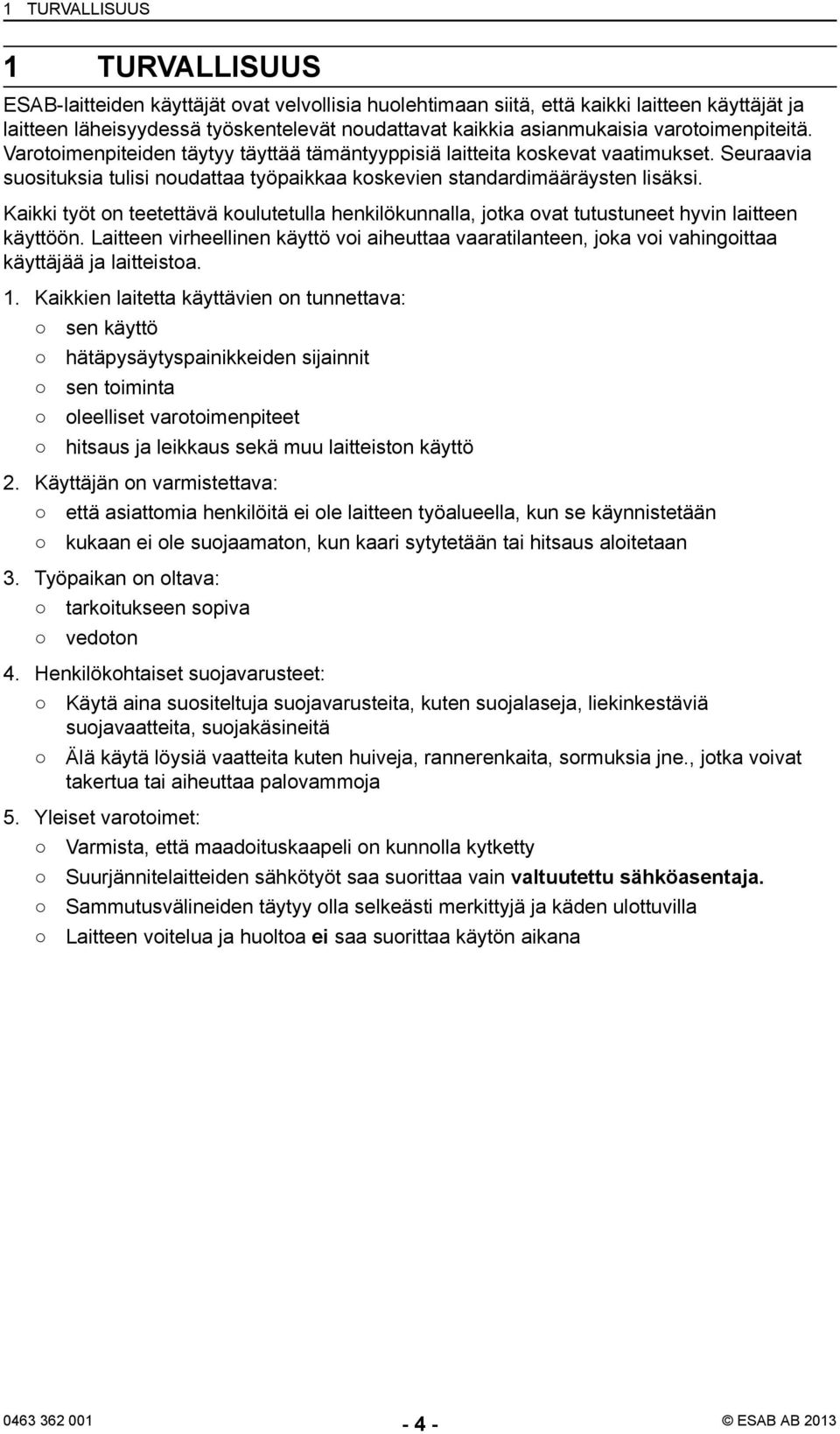

4 1 TURVALLISUUS 1 TURVALLISUUS ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä. Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi. Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen käyttöön. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa käyttäjää ja laitteistoa. 1. Kaikkien laitetta käyttävien on tunnettava: sen käyttö hätäpysäytyspainikkeiden sijainnit sen toiminta oleelliset varotoimenpiteet hitsaus ja leikkaus sekä muu laitteiston käyttö 2. Käyttäjän on varmistettava: että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan 3. Työpaikan on oltava: tarkoitukseen sopiva vedoton 4. Henkilökohtaiset suojavarusteet: Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä suojavaatteita, suojakäsineitä Älä käytä löysiä vaatteita kuten huiveja, rannerenkaita, sormuksia jne., jotka voivat takertua tai aiheuttaa palovammoja 5. Yleiset varotoimet: Varmista, että maadoituskaapeli on kunnolla kytketty Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja. Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana ESAB AB 2013

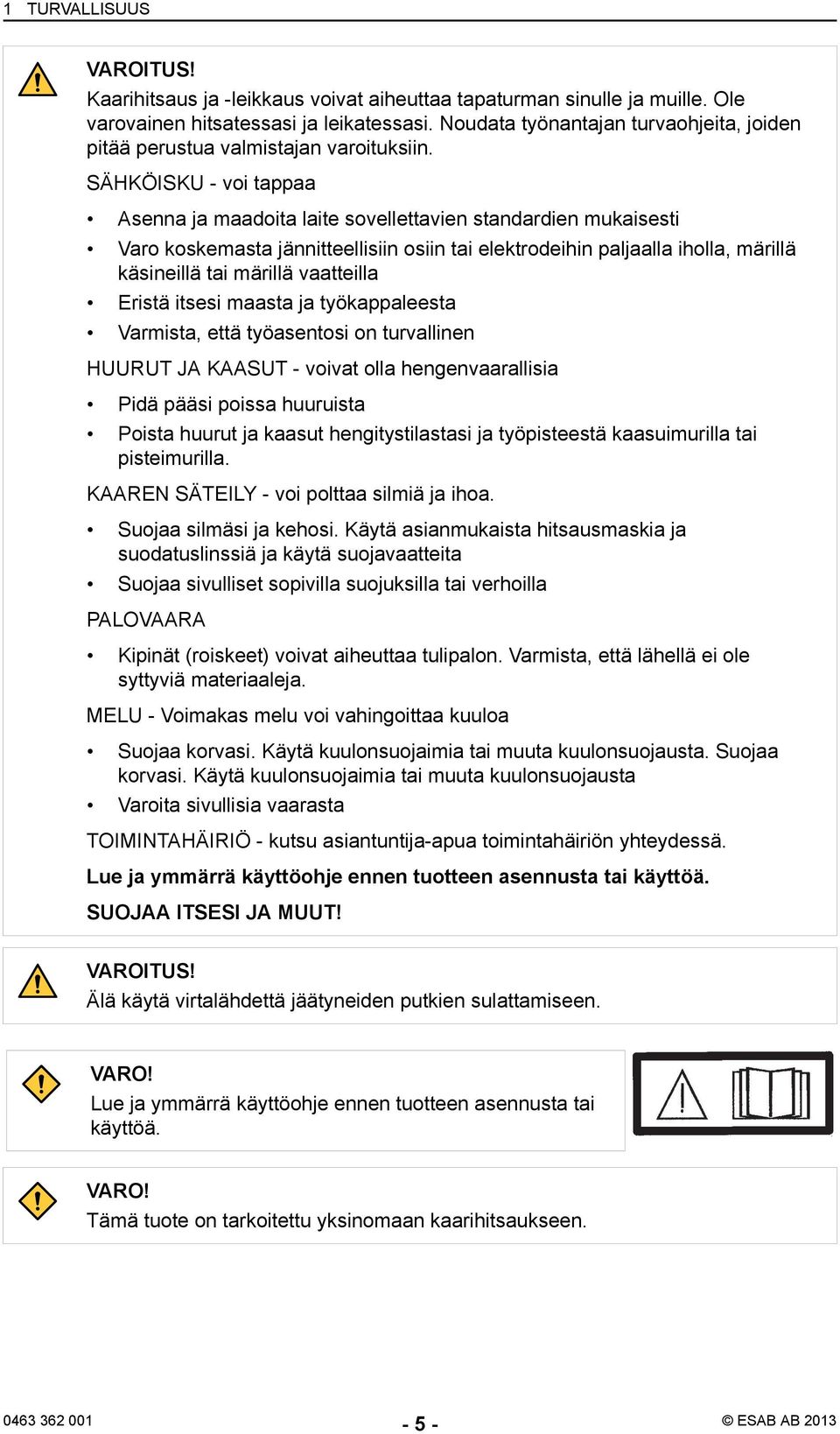

5 1 TURVALLISUUS VAROITUS! Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole varovainen hitsatessasi ja leikatessasi. Noudata työnantajan turvaohjeita, joiden pitää perustua valmistajan varoituksiin. SÄHKÖISKU - voi tappaa Asenna ja maadoita laite sovellettavien standardien mukaisesti Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla, märillä käsineillä tai märillä vaatteilla Eristä itsesi maasta ja työkappaleesta Varmista, että työasentosi on turvallinen HUURUT JA KAASUT - voivat olla hengenvaarallisia Pidä pääsi poissa huuruista Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai pisteimurilla. KAAREN SÄTEILY - voi polttaa silmiä ja ihoa. Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja suodatuslinssiä ja käytä suojavaatteita Suojaa sivulliset sopivilla suojuksilla tai verhoilla PALOVAARA Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole syttyviä materiaaleja. MELU - Voimakas melu voi vahingoittaa kuuloa Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta. Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta Varoita sivullisia vaarasta TOIMINTAHÄIRIÖ - kutsu asiantuntija-apua toimintahäiriön yhteydessä. Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä. SUOJAA ITSESI JA MUUT! VAROITUS! Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen. VARO! Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä. VARO! Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen ESAB AB 2013

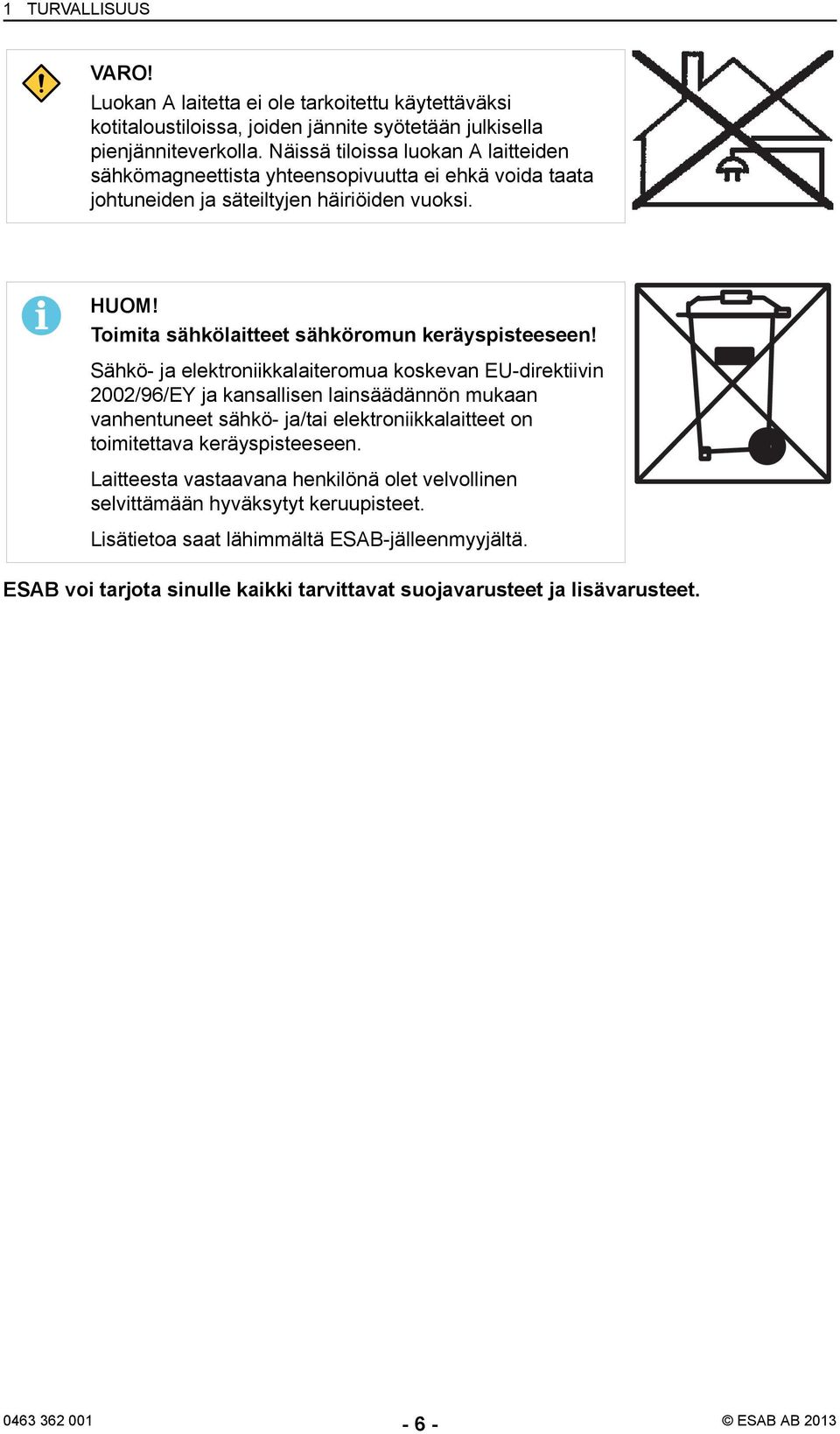

6 1 TURVALLISUUS VARO! Luokan A laitetta ei ole tarkoitettu käytettäväksi kotitaloustiloissa, joiden jännite syötetään julkisella pienjänniteverkolla. Näissä tiloissa luokan A laitteiden sähkömagneettista yhteensopivuutta ei ehkä voida taata johtuneiden ja säteiltyjen häiriöiden vuoksi. HUOM! Toimita sähkölaitteet sähköromun keräyspisteeseen! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2002/96/EY ja kansallisen lainsäädännön mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet on toimitettava keräyspisteeseen. Laitteesta vastaavana henkilönä olet velvollinen selvittämään hyväksytyt keruupisteet. Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä. ESAB voi tarjota sinulle kaikki tarvittavat suojavarusteet ja lisävarusteet ESAB AB 2013

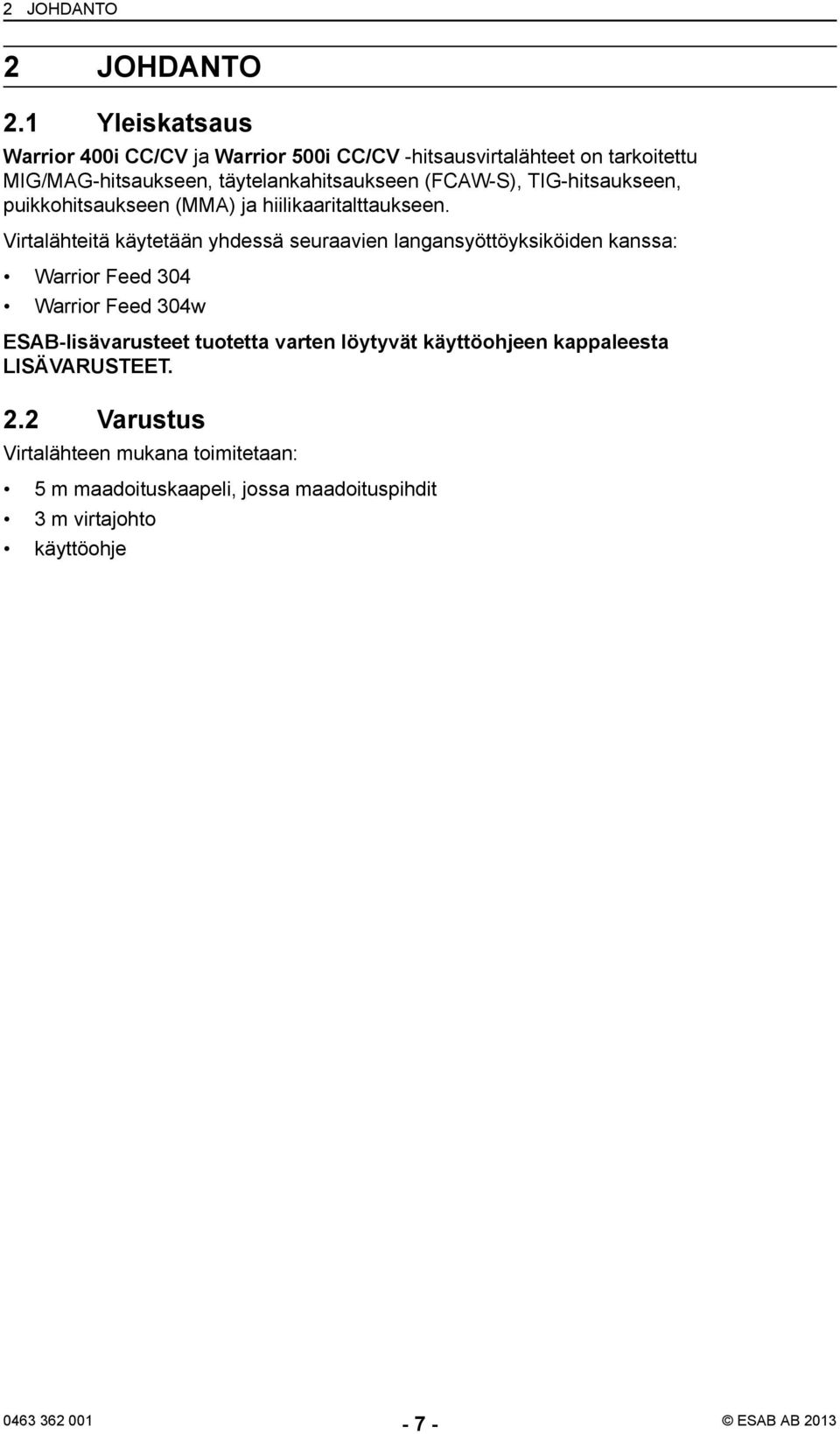

7 2 JOHDANTO 2 JOHDANTO 2.1 Yleiskatsaus Warrior 400i CC/CV ja Warrior 500i CC/CV -hitsausvirtalähteet on tarkoitettu MIG/MAG-hitsaukseen, täytelankahitsaukseen (FCAW-S), TIG-hitsaukseen, puikkohitsaukseen (MMA) ja hiilikaaritalttaukseen. Virtalähteitä käytetään yhdessä seuraavien langansyöttöyksiköiden kanssa: Warrior Feed 304 Warrior Feed 304w ESAB-lisävarusteet tuotetta varten löytyvät käyttöohjeen kappaleesta LISÄVARUSTEET. 2.2 Varustus Virtalähteen mukana toimitetaan: 5 m maadoituskaapeli, jossa maadoituspihdit 3 m virtajohto käyttöohje ESAB AB 2013

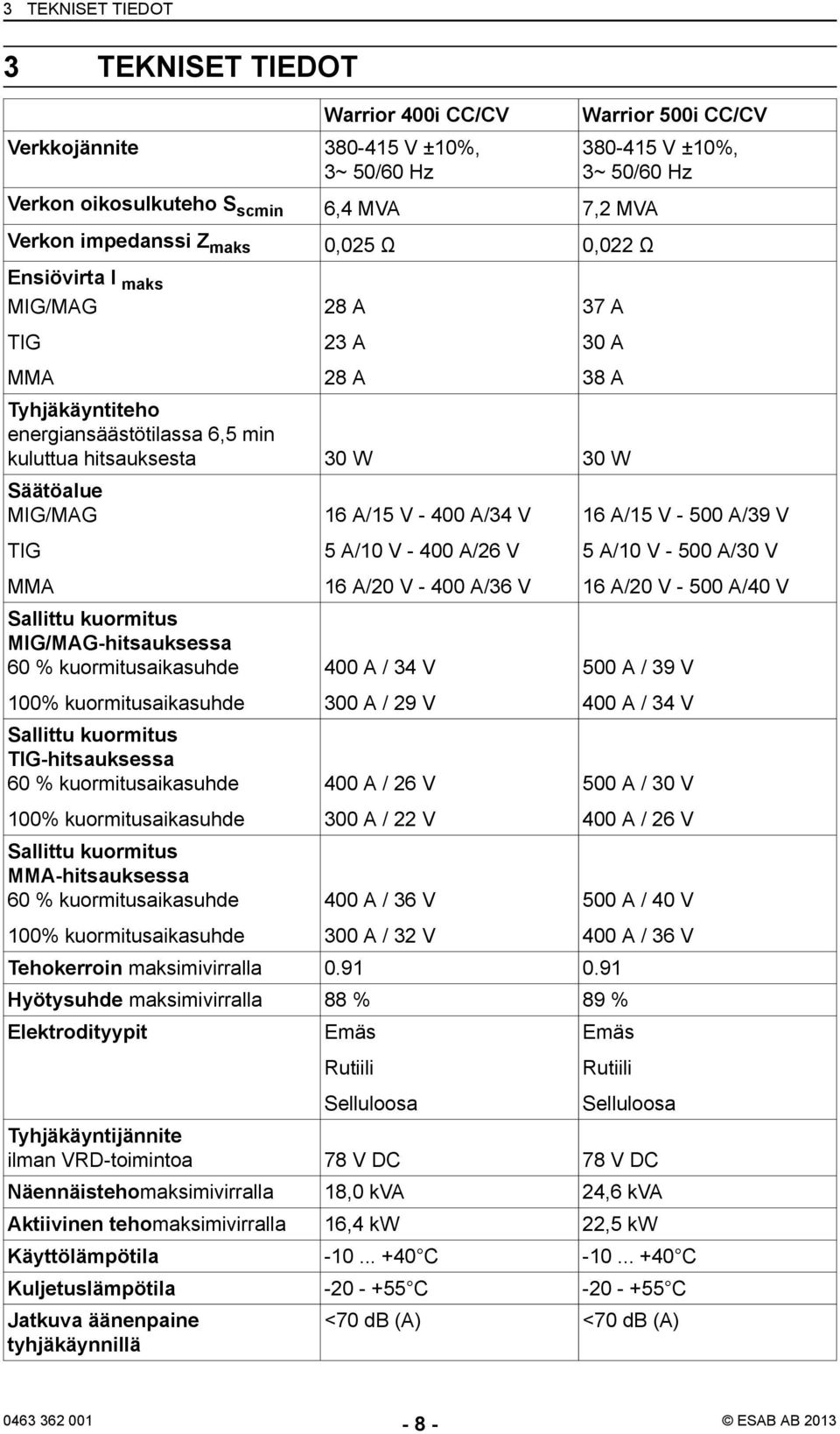

8 3 TEKNISET TIEDOT 3 TEKNISET TIEDOT Warrior 400i CC/CV Verkkojännite V ±10%, 3~ 50/60 Hz Verkon oikosulkuteho S scmin 6,4 MVA 7,2 MVA Verkon impedanssi Z maks 0,025 Ω 0,022 Ω Ensiövirta I maks MIG/MAG TIG MMA 28 A 23 A 28 A Warrior 500i CC/CV V ±10%, 3~ 50/60 Hz 37 A 30 A 38 A Tyhjäkäyntiteho energiansäästötilassa 6,5 min kuluttua hitsauksesta 30 W 30 W Säätöalue MIG/MAG TIG MMA Sallittu kuormitus MIG/MAG-hitsauksessa 60 % kuormitusaikasuhde 100% kuormitusaikasuhde Sallittu kuormitus TIG-hitsauksessa 60 % kuormitusaikasuhde 100% kuormitusaikasuhde Sallittu kuormitus MMA-hitsauksessa 60 % kuormitusaikasuhde 100% kuormitusaikasuhde 16 A/15 V A/34 V 5 A/10 V A/26 V 16 A/20 V A/36 V 400 A / 34 V 300 A / 29 V 400 A / 26 V 300 A / 22 V 400 A / 36 V 300 A / 32 V Tehokerroin maksimivirralla Hyötysuhde maksimivirralla 88 % 89 % Elektrodityypit Emäs Rutiili Selluloosa 16 A/15 V A/39 V 5 A/10 V A/30 V 16 A/20 V A/40 V 500 A / 39 V 400 A / 34 V 500 A / 30 V 400 A / 26 V 500 A / 40 V 400 A / 36 V Emäs Rutiili Selluloosa Tyhjäkäyntijännite ilman VRD-toimintoa 78 V DC 78 V DC Näennäistehomaksimivirralla 18,0 kva 24,6 kva Aktiivinen tehomaksimivirralla 16,4 kw 22,5 kw Käyttölämpötila C C Kuljetuslämpötila C C Jatkuva äänenpaine tyhjäkäynnillä <70 db (A) <70 db (A) ESAB AB 2013

9 3 TEKNISET TIEDOT Warrior 400i CC/CV Warrior 500i CC/CV Mitat pxlxk mm mm Paino 58,5 kg 58,5 kg Eristysluokka H H Kotelointiluokka IP 23 IP 23 Käyttöluokka Jännitteensyöttö, S sc min Pienin oikosulkuteho verkossa IEC mukaan. Jännitteensyöttö, Z max Suurin sallittu verkon impedanssi IEC mukaan. Kuormitusaikasuhde Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa 40 C lämpötilassa. Kotelointiluokka IP-koodi osoittaa kotelointiluokan ts. miten hyvin kotelo on suojattu kiinteiden esineiden tai veden tunkeutumista vastaan. IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön. Käyttöluokka Symboli osoittaa, että virtalähde on suunniteltu käytettäväksi tiloissa, joissa on suurentunut sähköinen vaara ESAB AB 2013

10 4 ASENNUS 4 ASENNUS 4.1 Yleistä Asennuksen saa suorittaa vain ammattilainen. 4.2 Nosto-ohjeet VAROITUS! Varmista laite - erityisesti jos alusta on epätasainen tai kalteva. 4.3 Sijoitus Sijoita virtalähde niin, ettei mitään ole ilman tulo- ja poistoaukkojen edessä ESAB AB 2013

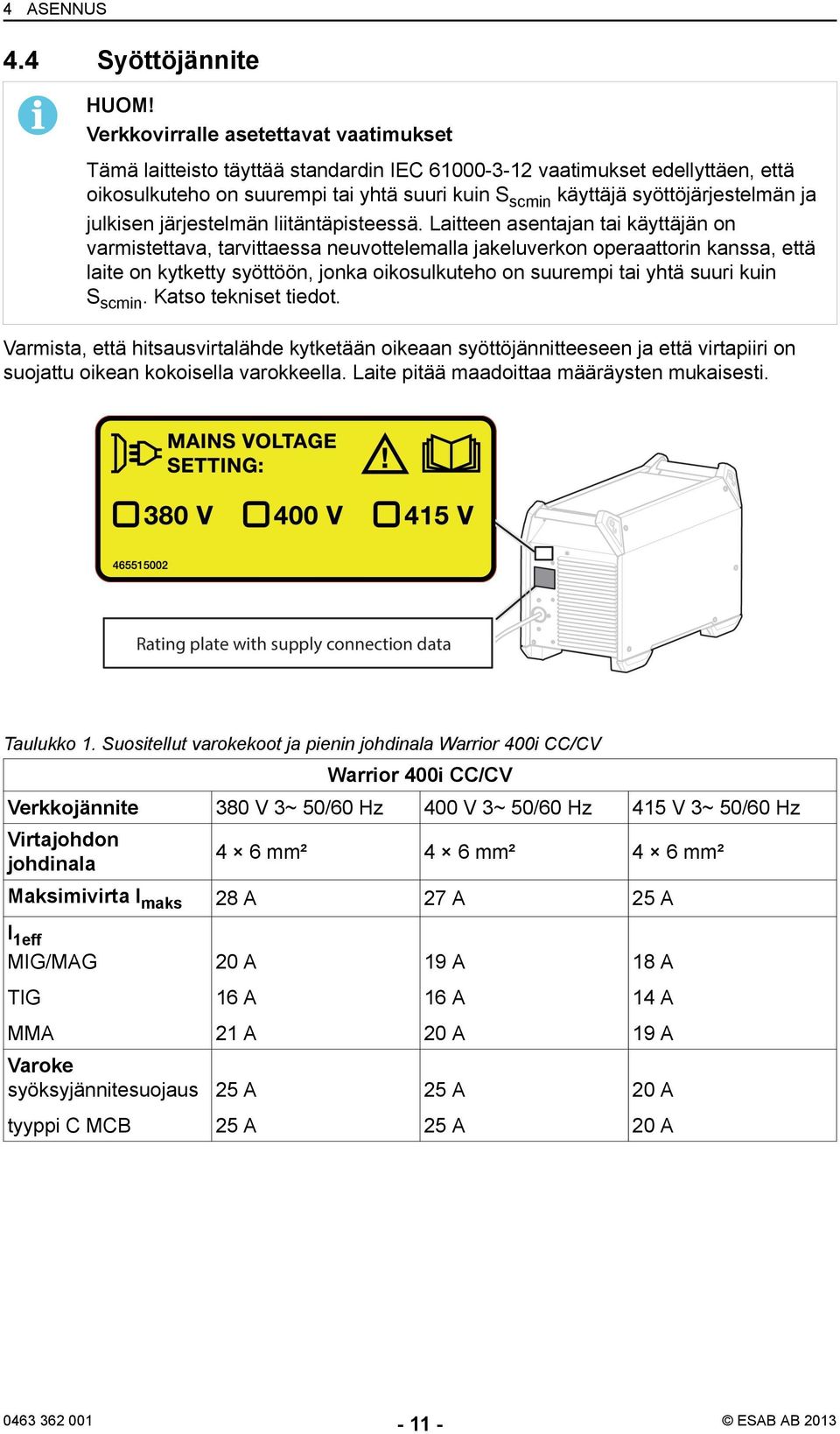

11 4 ASENNUS 4.4 Syöttöjännite HUOM! Verkkovirralle asetettavat vaatimukset Tämä laitteisto täyttää standardin IEC vaatimukset edellyttäen, että oikosulkuteho on suurempi tai yhtä suuri kuin S scmin käyttäjä syöttöjärjestelmän ja julkisen järjestelmän liitäntäpisteessä. Laitteen asentajan tai käyttäjän on varmistettava, tarvittaessa neuvottelemalla jakeluverkon operaattorin kanssa, että laite on kytketty syöttöön, jonka oikosulkuteho on suurempi tai yhtä suuri kuin S scmin. Katso tekniset tiedot. Varmista, että hitsausvirtalähde kytketään oikeaan syöttöjännitteeseen ja että virtapiiri on suojattu oikean kokoisella varokkeella. Laite pitää maadoittaa määräysten mukaisesti. Taulukko 1. Suositellut varokekoot ja pienin johdinala Warrior 400i CC/CV Warrior 400i CC/CV Verkkojännite 380 V 3~ 50/60 Hz 400 V 3~ 50/60 Hz 415 V 3~ 50/60 Hz Virtajohdon johdinala 4 6 mm² 4 6 mm² 4 6 mm² Maksimivirta I maks 28 A 27 A 25 A I 1eff MIG/MAG 20 A 19 A 18 A TIG 16 A 16 A 14 A MMA 21 A 20 A 19 A Varoke syöksyjännitesuojaus 25 A 25 A 20 A tyyppi C MCB 25 A 25 A 20 A ESAB AB 2013

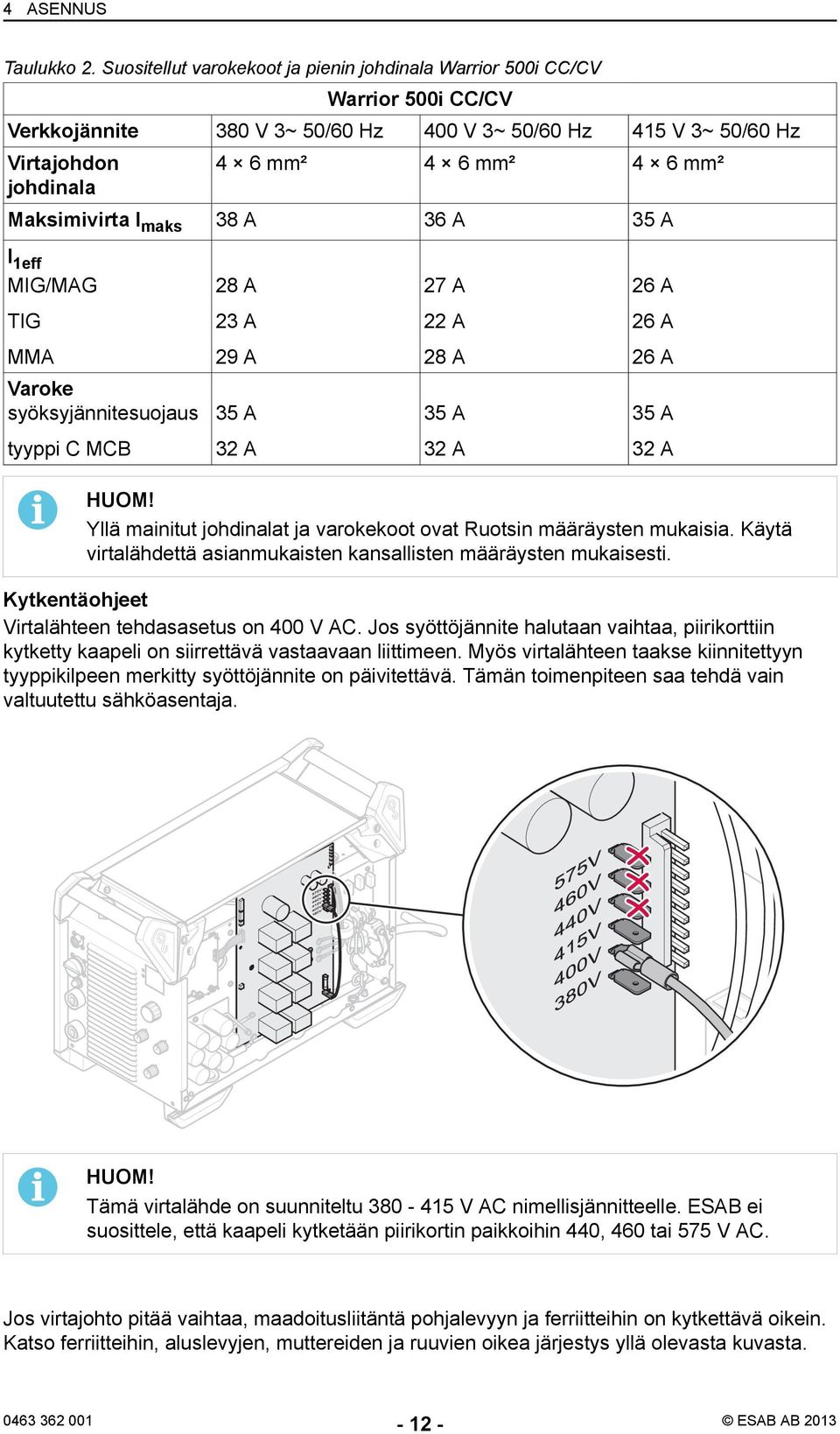

12 4 ASENNUS Taulukko 2. Suositellut varokekoot ja pienin johdinala Warrior 500i CC/CV Warrior 500i CC/CV Verkkojännite 380 V 3~ 50/60 Hz 400 V 3~ 50/60 Hz 415 V 3~ 50/60 Hz Virtajohdon johdinala 4 6 mm² 4 6 mm² 4 6 mm² Maksimivirta I maks 38 A 36 A 35 A I 1eff MIG/MAG 28 A 27 A 26 A TIG 23 A 22 A 26 A MMA 29 A 28 A 26 A Varoke syöksyjännitesuojaus 35 A 35 A 35 A tyyppi C MCB 32 A 32 A 32 A HUOM! Yllä mainitut johdinalat ja varokekoot ovat Ruotsin määräysten mukaisia. Käytä virtalähdettä asianmukaisten kansallisten määräysten mukaisesti. Kytkentäohjeet Virtalähteen tehdasasetus on 400 V AC. Jos syöttöjännite halutaan vaihtaa, piirikorttiin kytketty kaapeli on siirrettävä vastaavaan liittimeen. Myös virtalähteen taakse kiinnitettyyn tyyppikilpeen merkitty syöttöjännite on päivitettävä. Tämän toimenpiteen saa tehdä vain valtuutettu sähköasentaja. HUOM! Tämä virtalähde on suunniteltu V AC nimellisjännitteelle. ESAB ei suosittele, että kaapeli kytketään piirikortin paikkoihin 440, 460 tai 575 V AC. Jos virtajohto pitää vaihtaa, maadoitusliitäntä pohjalevyyn ja ferriitteihin on kytkettävä oikein. Katso ferriitteihin, aluslevyjen, muttereiden ja ruuvien oikea järjestys yllä olevasta kuvasta ESAB AB 2013

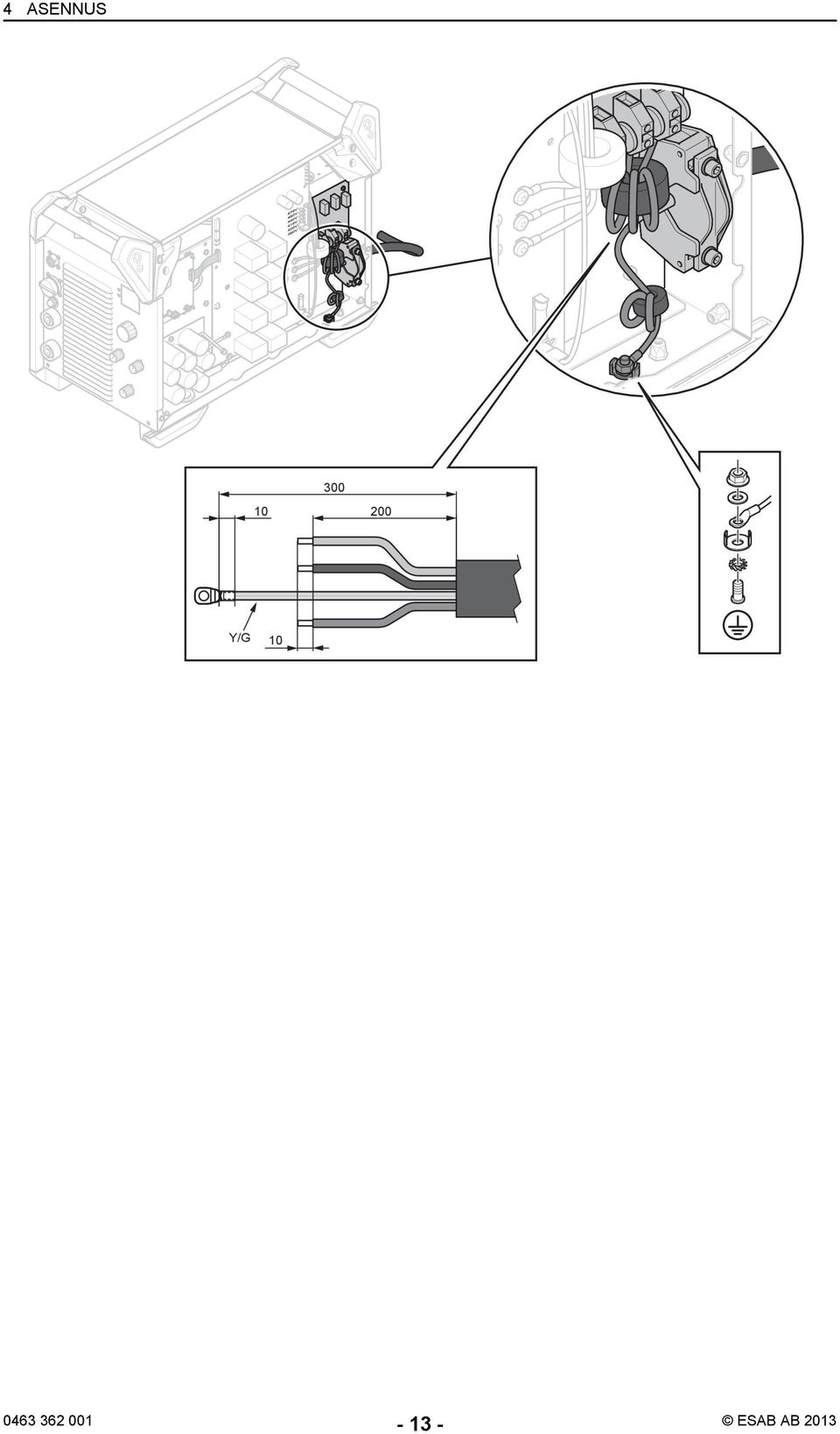

13 4 ASENNUS ESAB AB 2013

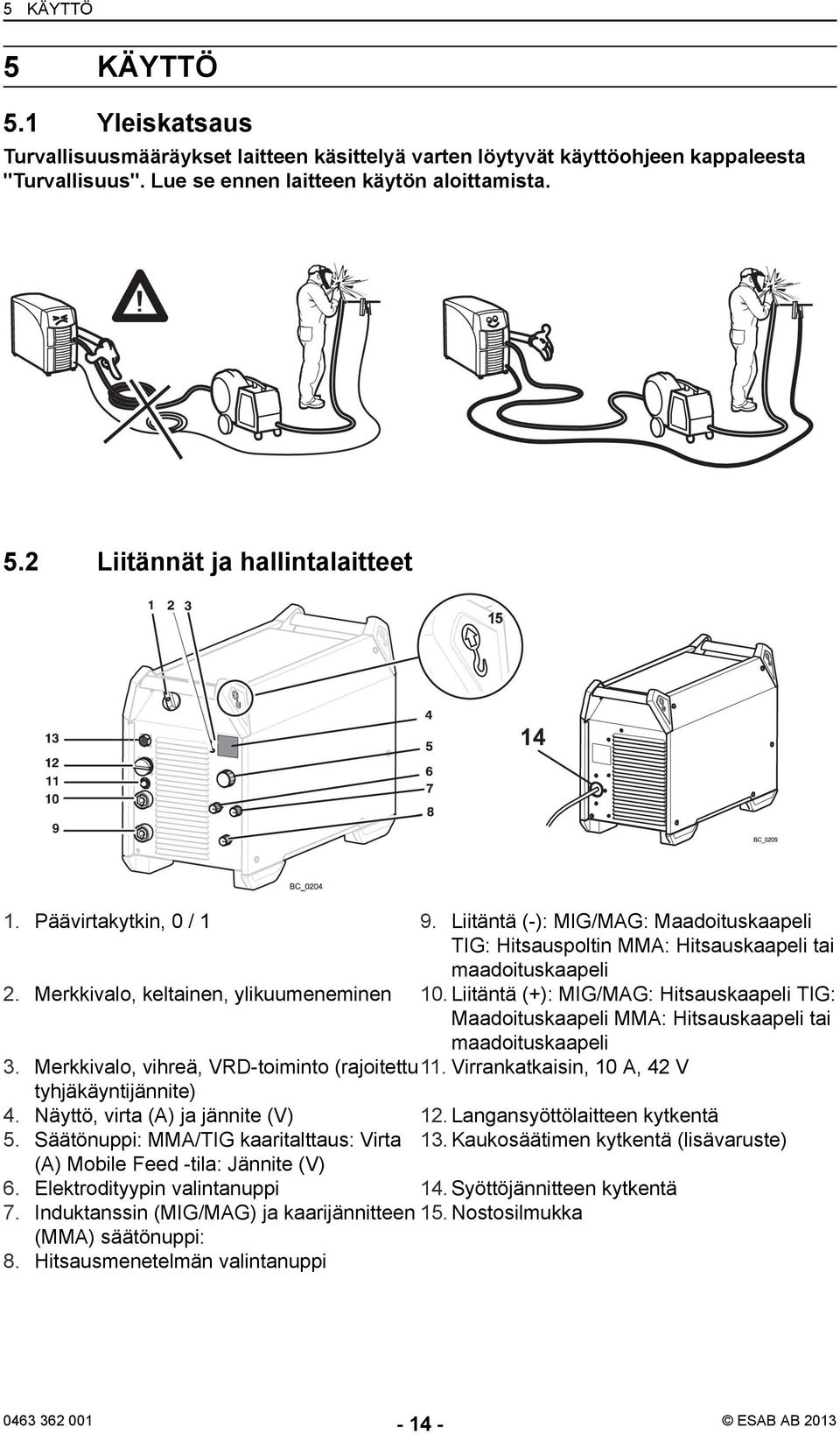

14 5 KÄYTTÖ 5 KÄYTTÖ 5.1 Yleiskatsaus Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta "Turvallisuus". Lue se ennen laitteen käytön aloittamista. 5.2 Liitännät ja hallintalaitteet 1. Päävirtakytkin, 0 / 1 9. Liitäntä (-): MIG/MAG: Maadoituskaapeli TIG: Hitsauspoltin MMA: Hitsauskaapeli tai maadoituskaapeli 2. Merkkivalo, keltainen, ylikuumeneminen 10. Liitäntä (+): MIG/MAG: Hitsauskaapeli TIG: Maadoituskaapeli MMA: Hitsauskaapeli tai maadoituskaapeli 3. Merkkivalo, vihreä, VRD-toiminto (rajoitettu11. Virrankatkaisin, 10 A, 42 V tyhjäkäyntijännite) 4. Näyttö, virta (A) ja jännite (V) 12. Langansyöttölaitteen kytkentä 5. Säätönuppi: MMA/TIG kaaritalttaus: Virta 13. Kaukosäätimen kytkentä (lisävaruste) (A) Mobile Feed -tila: Jännite (V) 6. Elektrodityypin valintanuppi 14. Syöttöjännitteen kytkentä 7. Induktanssin (MIG/MAG) ja kaarijännitteen 15. Nostosilmukka (MMA) säätönuppi: 8. Hitsausmenetelmän valintanuppi ESAB AB 2013

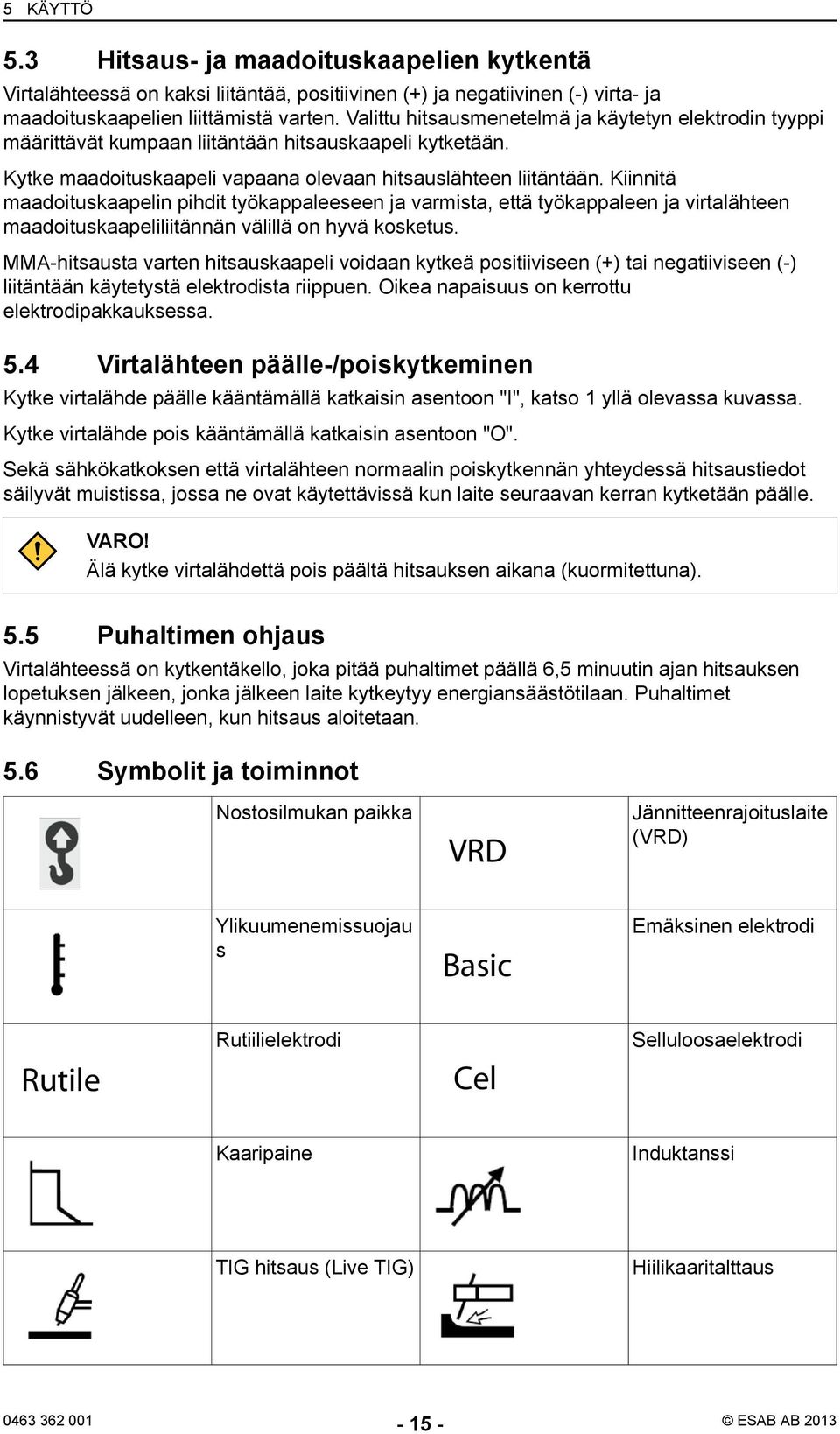

15 5 KÄYTTÖ 5.3 Hitsaus- ja maadoituskaapelien kytkentä Virtalähteessä on kaksi liitäntää, positiivinen (+) ja negatiivinen (-) virta- ja maadoituskaapelien liittämistä varten. Valittu hitsausmenetelmä ja käytetyn elektrodin tyyppi määrittävät kumpaan liitäntään hitsauskaapeli kytketään. Kytke maadoituskaapeli vapaana olevaan hitsauslähteen liitäntään. Kiinnitä maadoituskaapelin pihdit työkappaleeseen ja varmista, että työkappaleen ja virtalähteen maadoituskaapeliliitännän välillä on hyvä kosketus. MMA-hitsausta varten hitsauskaapeli voidaan kytkeä positiiviseen (+) tai negatiiviseen (-) liitäntään käytetystä elektrodista riippuen. Oikea napaisuus on kerrottu elektrodipakkauksessa. 5.4 Virtalähteen päälle-/poiskytkeminen Kytke virtalähde päälle kääntämällä katkaisin asentoon "I", katso 1 yllä olevassa kuvassa. Kytke virtalähde pois kääntämällä katkaisin asentoon "O". Sekä sähkökatkoksen että virtalähteen normaalin poiskytkennän yhteydessä hitsaustiedot säilyvät muistissa, jossa ne ovat käytettävissä kun laite seuraavan kerran kytketään päälle. VARO! Älä kytke virtalähdettä pois päältä hitsauksen aikana (kuormitettuna). 5.5 Puhaltimen ohjaus Virtalähteessä on kytkentäkello, joka pitää puhaltimet päällä 6,5 minuutin ajan hitsauksen lopetuksen jälkeen, jonka jälkeen laite kytkeytyy energiansäästötilaan. Puhaltimet käynnistyvät uudelleen, kun hitsaus aloitetaan. 5.6 Symbolit ja toiminnot Nostosilmukan paikka Jännitteenrajoituslaite (VRD) Ylikuumenemissuojau s Emäksinen elektrodi Rutiilielektrodi Selluloosaelektrodi Kaaripaine Induktanssi TIG hitsaus (Live TIG) Hiilikaaritalttaus ESAB AB 2013

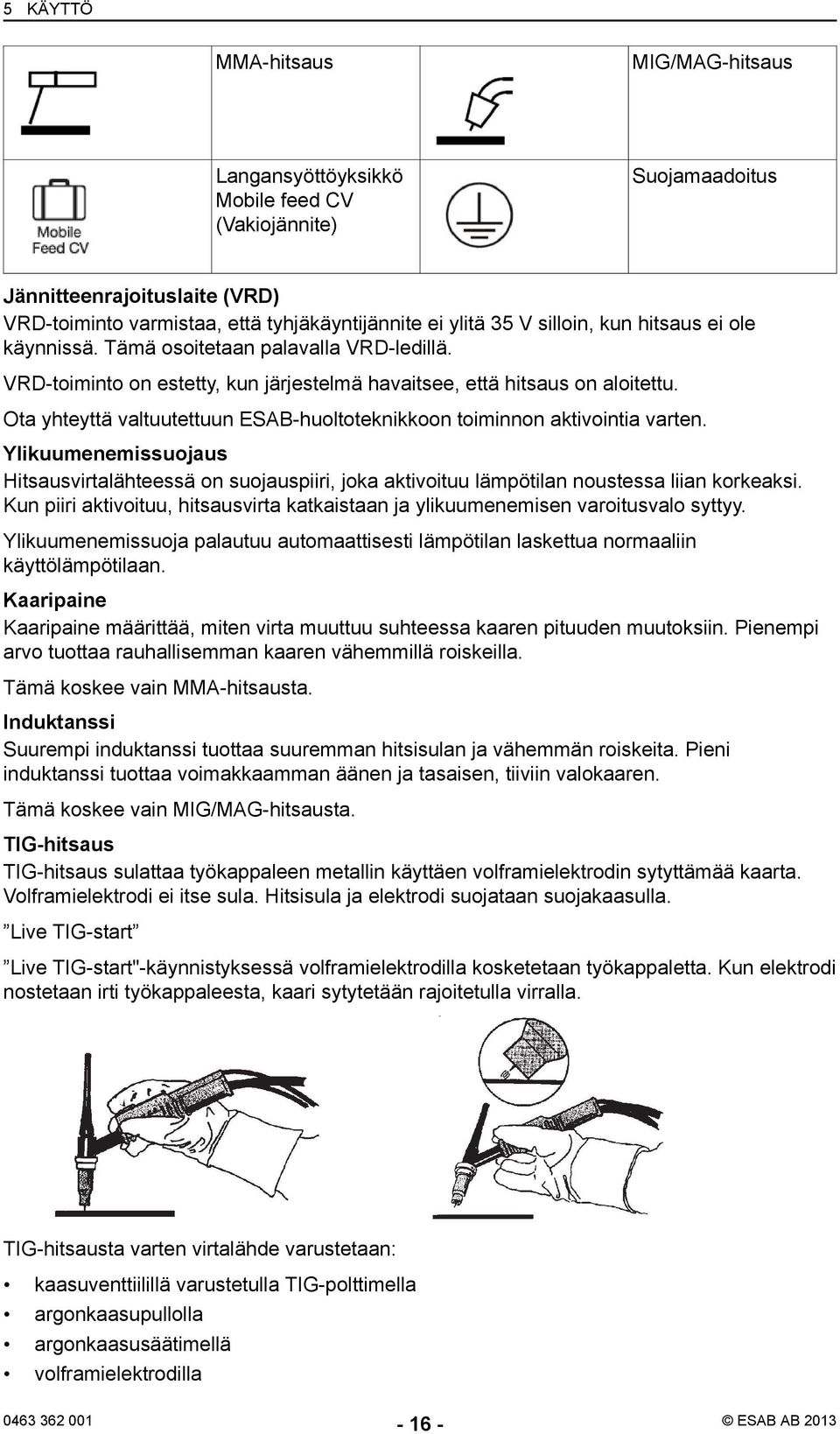

16 5 KÄYTTÖ MMA-hitsaus MIG/MAG-hitsaus Langansyöttöyksikkö Mobile feed CV (Vakiojännite) Suojamaadoitus Jännitteenrajoituslaite (VRD) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 35 V silloin, kun hitsaus ei ole käynnissä. Tämä osoitetaan palavalla VRD-ledillä. VRD-toiminto on estetty, kun järjestelmä havaitsee, että hitsaus on aloitettu. Ota yhteyttä valtuutettuun ESAB-huoltoteknikkoon toiminnon aktivointia varten. Ylikuumenemissuojaus Hitsausvirtalähteessä on suojauspiiri, joka aktivoituu lämpötilan noustessa liian korkeaksi. Kun piiri aktivoituu, hitsausvirta katkaistaan ja ylikuumenemisen varoitusvalo syttyy. Ylikuumenemissuoja palautuu automaattisesti lämpötilan laskettua normaaliin käyttölämpötilaan. Kaaripaine Kaaripaine määrittää, miten virta muuttuu suhteessa kaaren pituuden muutoksiin. Pienempi arvo tuottaa rauhallisemman kaaren vähemmillä roiskeilla. Tämä koskee vain MMA-hitsausta. Induktanssi Suurempi induktanssi tuottaa suuremman hitsisulan ja vähemmän roiskeita. Pieni induktanssi tuottaa voimakkaamman äänen ja tasaisen, tiiviin valokaaren. Tämä koskee vain MIG/MAG-hitsausta. TIG-hitsaus TIG-hitsaus sulattaa työkappaleen metallin käyttäen volframielektrodin sytyttämää kaarta. Volframielektrodi ei itse sula. Hitsisula ja elektrodi suojataan suojakaasulla. Live TIG-start Live TIG-start"-käynnistyksessä volframielektrodilla kosketetaan työkappaletta. Kun elektrodi nostetaan irti työkappaleesta, kaari sytytetään rajoitetulla virralla. TIG-hitsausta varten virtalähde varustetaan: kaasuventtiilillä varustetulla TIG-polttimella argonkaasupullolla argonkaasusäätimellä volframielektrodilla ESAB AB 2013

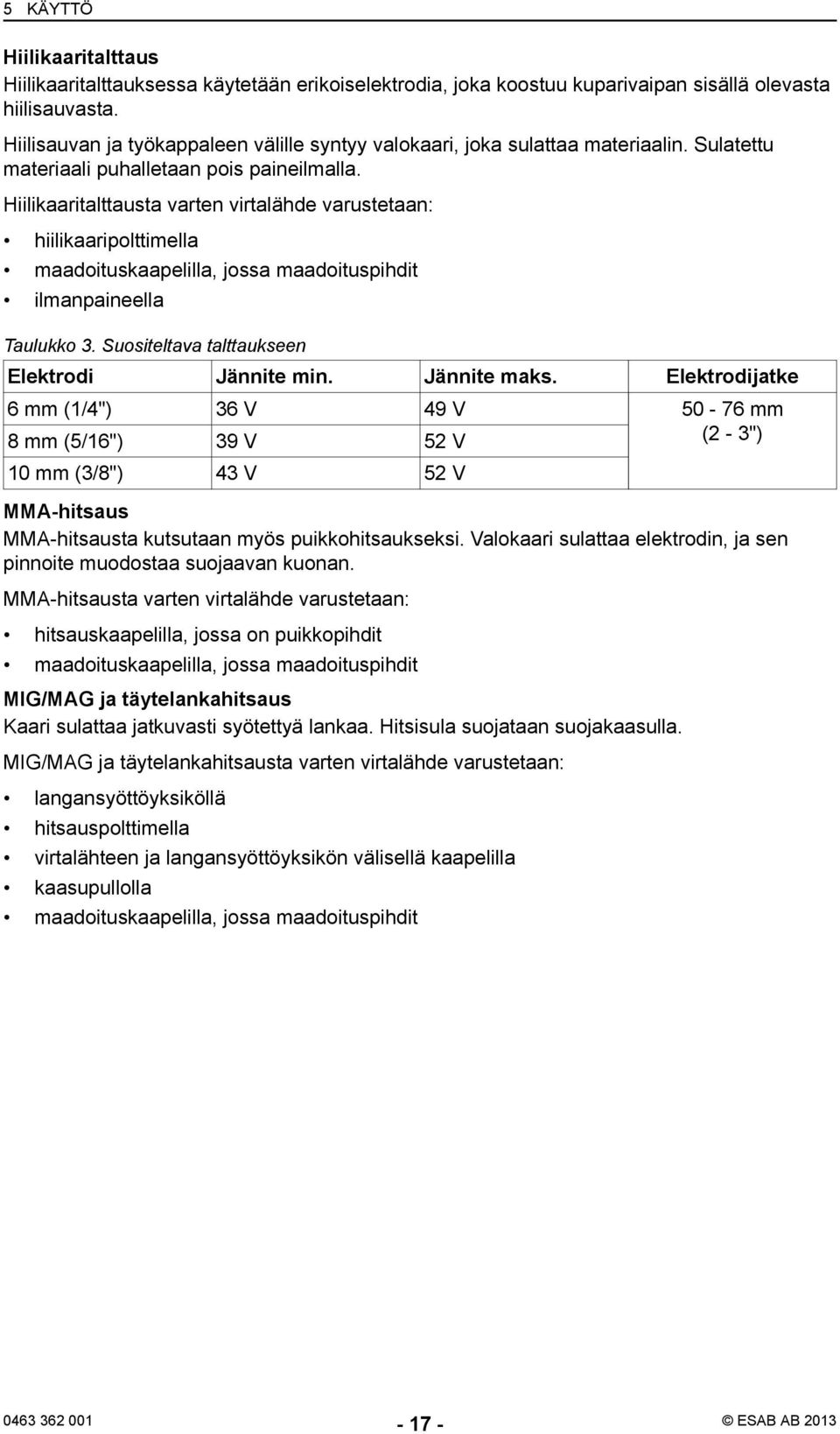

17 5 KÄYTTÖ Hiilikaaritalttaus Hiilikaaritalttauksessa käytetään erikoiselektrodia, joka koostuu kuparivaipan sisällä olevasta hiilisauvasta. Hiilisauvan ja työkappaleen välille syntyy valokaari, joka sulattaa materiaalin. Sulatettu materiaali puhalletaan pois paineilmalla. Hiilikaaritalttausta varten virtalähde varustetaan: hiilikaaripolttimella maadoituskaapelilla, jossa maadoituspihdit ilmanpaineella Taulukko 3. Suositeltava talttaukseen Elektrodi Jännite min. Jännite maks. Elektrodijatke 6 mm (1/4") 36 V 49 V mm 8 mm (5/16") 39 V 52 V (2-3") 10 mm (3/8") 43 V 52 V MMA-hitsaus MMA-hitsausta kutsutaan myös puikkohitsaukseksi. Valokaari sulattaa elektrodin, ja sen pinnoite muodostaa suojaavan kuonan. MMA-hitsausta varten virtalähde varustetaan: hitsauskaapelilla, jossa on puikkopihdit maadoituskaapelilla, jossa maadoituspihdit MIG/MAG ja täytelankahitsaus Kaari sulattaa jatkuvasti syötettyä lankaa. Hitsisula suojataan suojakaasulla. MIG/MAG ja täytelankahitsausta varten virtalähde varustetaan: langansyöttöyksiköllä hitsauspolttimella virtalähteen ja langansyöttöyksikön välisellä kaapelilla kaasupullolla maadoituskaapelilla, jossa maadoituspihdit ESAB AB 2013

18 6 HUOLTO 6 HUOLTO 6.1 Yleiskatsaus Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta. Vain henkilöt, joilla on asianmukainen sähköasiantuntemus (valtuutettu henkilökunta) saavat irrottaa suojapaneelit. VARO! Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia vikoja takuuaikana. 6.2 Virtalähde Tarkista säännöllisesti, että hitsausvirtalähde ei ole lian tukkima. Tukkiutuneet ilman tulo- ja poistoaukot voivat aiheuttaa ylikuumenemisen. Puhdistustiheys- ja menetelmät riippuvat: hitsausprosessista kaariajoista ympäristöstä käyttöympäristöstä Normaalisti riittää, että virtalähde puhdistetaan kuivalla paineilmalla (alennetulla paineella) kerran vuodessa. 6.3 Hitsauspoltin Säännöllinen huolto ja kunnossapito vähentää tarpeetonta ja kallista seisonta-aikaa. Aina kun lankakela vaihdetaan, hitsauspoltin tulisi irrottaa virtalähteestä ja puhaltaa puhtaaksi paineilmalla. Langassa ei saa olla teräviä reunoja, kun se työnnetään langanohjaimeen. Katso tarkemmat tiedot hitsauspolttimen käyttöohjeesta ESAB AB 2013

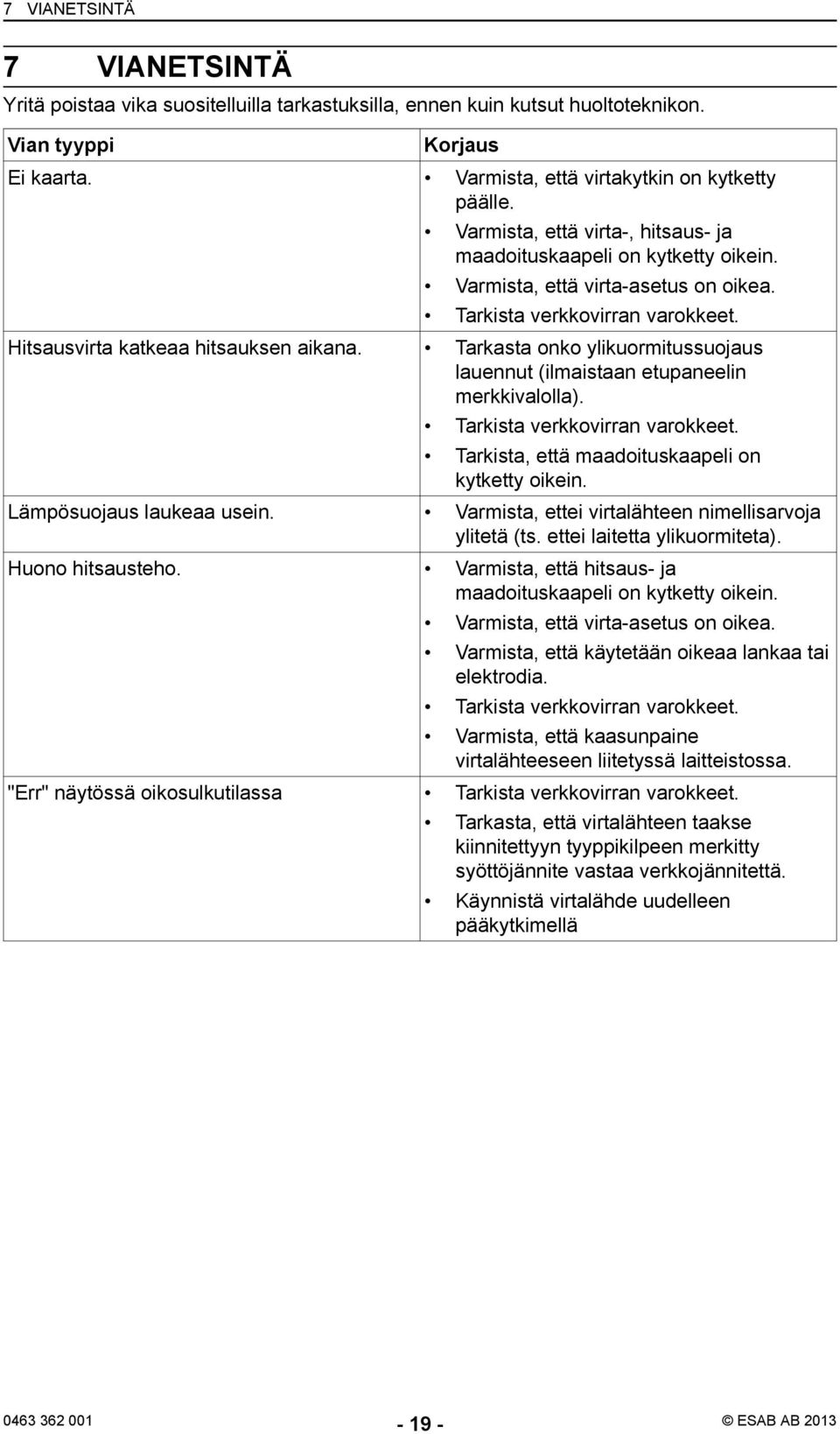

19 7 VIANETSINTÄ 7 VIANETSINTÄ Yritä poistaa vika suositelluilla tarkastuksilla, ennen kuin kutsut huoltoteknikon. Vian tyyppi Korjaus Ei kaarta. Varmista, että virtakytkin on kytketty päälle. Varmista, että virta-, hitsaus- ja maadoituskaapeli on kytketty oikein. Varmista, että virta-asetus on oikea. Tarkista verkkovirran varokkeet. Hitsausvirta katkeaa hitsauksen aikana. Tarkasta onko ylikuormitussuojaus lauennut (ilmaistaan etupaneelin merkkivalolla). Tarkista verkkovirran varokkeet. Tarkista, että maadoituskaapeli on kytketty oikein. Lämpösuojaus laukeaa usein. Varmista, ettei virtalähteen nimellisarvoja ylitetä (ts. ettei laitetta ylikuormiteta). Huono hitsausteho. Varmista, että hitsaus- ja maadoituskaapeli on kytketty oikein. Varmista, että virta-asetus on oikea. Varmista, että käytetään oikeaa lankaa tai elektrodia. Tarkista verkkovirran varokkeet. Varmista, että kaasunpaine virtalähteeseen liitetyssä laitteistossa. "Err" näytössä oikosulkutilassa Tarkista verkkovirran varokkeet. Tarkasta, että virtalähteen taakse kiinnitettyyn tyyppikilpeen merkitty syöttöjännite vastaa verkkojännitettä. Käynnistä virtalähde uudelleen pääkytkimellä ESAB AB 2013

20 8 VARAOSIEN TILAAMINEN 8 VARAOSIEN TILAAMINEN Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko. Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia. Warrior 400i CC/CV ja Warrior 500i CC/CV on suunniteltu ja testattu kansainvälisten ja eurooppalaisten IEC/EN ja IEC/EN standardien mukaisesti. Huolto- tai korjaustyön suorittanut henkilö on velvollinen varmistamaan, että tuote edelleen täyttää kyseisten standardien vaatimukset. Varaosia voi ladata lähimmän ESAB-jälleenmyyjän kautta, katso tämän asiakirjan takakansi ESAB AB 2013

21 KAAVIO KAAVIO ESAB AB 2013

22 TILAUSNUMEROT TILAUSNUMEROT Ordering number Denomination Type Notes Welding power source Warrior 400i CC/CV V Welding power source Warrior 500i CC/CV V Spare parts list Service manual Technical documentation is available on the Internet at ESAB AB 2013

23 LISÄVARUSTEET LISÄVARUSTEET Warrior Feed Warrior Feed 304w, with water cooling MobileFeed 300 AVS Remote control unit AT1 MMA and TIG current Remote control unit AT1 CF MMA and TIG: course and fine setting of current Remote control cable 12 pole - 8 pole m m m m ESAB AB 2013

24 LISÄVARUSTEET Remote outlet kit Wheel kit Trolley Cooling unit Connection set, 70 mm², 19 poles m m m m m m Connection set water, 70 mm², 19 poles m m m m m m ESAB AB 2013

25 LISÄVARUSTEET Connection set, 95 mm², 19 poles m C m C m C m C m C m C Connection set water, 95 mm², 19 poles m A m C m A m C m C m C TIG torches TXH 151 V, OKC50, 4 m A TXH 151 V, OKC 50, 8 m A TXH 201 V, OKC 50, 4 m A TXH 201 V, OKC 50, 8 m Arc air torches Flair 600 incl monocable 2.5 m A Torch only A Monocable only A Flair 1600 incl monocable 2.5 m A Torch only A Monocable only A ESAB AB 2013
