1 Caddy TA34 AC/DC Käyttöohjeet FI Valid from program version 1.20

2 SISÄLLYSLUETTELO 1 JOHDANTO Hyödyllisiä tietoja hitsaustuotteesta Ohjauspaneeli TIG-HITSAUS Asetukset Symbolien ja toimintojen kuvaukset Piilotetut TIG-hitsaustoiminnot PUIKKOHITSAUS Asetukset Symbolien ja toimintojen kuvaukset Piilotetut puikkohitsaustoiminnot HITSAUSARVOMUISTI VIKAKOODIT Vikakoodiluettelo Vikakoodien kuvaukset VARAOSIEN TILAAMINEN TILAUSNUMEROT...21 Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta ESAB AB 2013

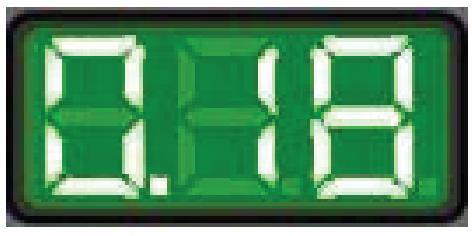

3 1 JOHDANTO 1 JOHDANTO Tässä ohjeessa kuvataan TA34 AC/DC -ohjauspaneelin käyttö. Lisätietoa laitteen käytöstä on virtalähteen käyttöohjeessa. Kun laite kytketään verkkovirtaan, se suorittaa LED-valojen ja näytön itsetestaustoiminnon ja näyttää ohjelmistoversion, joka tässä esimerkissä on HUOM! Paneelien toiminnoissa saattaa olla eroja asennetusta tuotteesta riippuen. Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta: Hyödyllisiä tietoja hitsaustuotteesta Virtalähteessä on True AC -tasotoiminto (TIG). True AC -tasotoiminto tarkoittaa, että keskiarvovirta voidaan ylläpitää tilanteissa, joissa hitsauspiirin induktanssi ja vastus vaihtelevat. Tämä on seurausta aktiivisesta prosessiohjauksesta, joka korjaa hitsauspiirin induktanssia. Prosessi optimoidaan siten, että kaaren energia vastaa vaihtovirralle (AC) asetettua hitsausvirtaa. Prosessin optimointi johtaa yleensä siihen, että hitsaus on mahdollista alhaisemmalla virtatasolla (kuin aiemmilla virtalähteillä), koska hitsauspiirin häviöt vähenevät. Suosittelemme oletusarvona olevaa negatiivista vaihtovirtatasoa (-70 %), koska se tarjoaa parhaan mahdollisen oksidikerroksen rikkomiskyvyn ja pidentää AC TIG:n volframielektrodin käyttöikää. AG TIG:n hitsisulan tunkeumaa voidaan vähentää alentamalla vaihtovirtatasoa, mikä pienentää lämmönsiirtoa. Pienin sallittu vaihtovirta-arvo on -50 %, katso virta-alueiden suositukset taulukoista 1-3 sivulla 8. Tämä helpottaa pääasiassa heikompien/ohuempien materiaalien hitsausta. 1.2 Ohjauspaneeli 1. Säätöpyörä tietojen asettamiseen (virta, jännite, prosenttiosuus, sekunnit tai taajuus) 2. Näyttö ESAB AB 2013

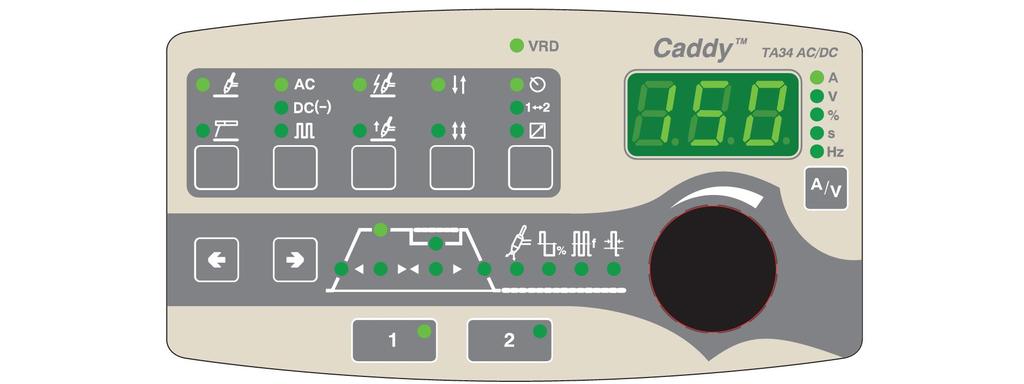

4 1 JOHDANTO 3. Hitsaustavan valinta TIG tai PUIKKOHITSAUS 4. Painike, jolla valitaan TIG-hitsaus: Vaihtovirralla AC Tasavirralla DC - Pulssikaarimenetelmä tasavirralla DC - Painike, jolla valitaan PUIKKOHITSAUS: Vaihtovirralla AC Tasavirralla DC - Tasavirralla DC + 5. Valitse joko HF- tai LiftArc -käynnistyspulssi 6. Valitse joko 2-vaihe tai 4-vaihe 7. Asetus paneelista, ohjelman vaihto liipaisimella tai kauko-ohjaimen kytkentä 8. VRD-toiminnon (rajoitettu tyhjäkäyntijännite) näyttö on käytössä/pois käytöstä HUOM! Tämä toiminto toimii virtalähteissä, jotka on varustettu ko. toiminnolla. 9. Ilmaisimet näytössä näkyville parametreille (virta, jännite, prosenttiosuus, sekunnit tai taajuus) 10. Hitsauksen aikana mitatut arvot virralle (A) tai jännitteelle (V). 11. Valitun asetusparametrin ilmaisin, katso luku Symbolien ja toimintojen kuvaukset. Oikeanpuoleista painiketta käytetään myös piilotetuille toiminnoille. 12. Painikkeet hitsausarvomuistin asetuksille, katso luku Hitsausarvomuisti. Mittausarvo kaarijännitteen V ja hitsausvirran A näytössä on aritmeettinen keskiarvo = korjattu keskiarvo ESAB AB 2013

5 2 TIG-HITSAUS 2 TIG-HITSAUS 2.1 Asetukset TIG-hitsaus ilman pulssikaarimenetelmää AC/DC ja pulssikaarimenetelmällä DC Toiminto Säätöalue Säätöaskel Oletusarvo HF/Liftarc 1) HF tai Liftarc - LiftArc 2/4-vaihe 1) 2-vaihe tai 4-vaihe - 2-vaihe Kaasun esivirtausaika 2) 0 5 s 0,1 s 0,5 s Virran nousuaika 0 10 s 0,1 s 0,0 s Virran laskuaika 0 10 s 0,1 s 1,0 s Kaasun jälkivirtausaika 0 25 s 0,1 s 10,0 s Virta 4 maks. 3) 1 A 60 A Aktiivinen paneeli OFF tai ON - ON Tietojen vaihto liipaisimella OFF tai ON - OFF Kaukosäädin OFF tai ON - OFF Minimivirta 2) 0 99 % - 0 % VRD ) Näitä toimintoja ei voi muuttaa hitsauksen aikana. 2) Nämä ovat piilotettuja TIG-toimintoja, katso luku Piilotetut TIG-toiminnot. 3) Säätöalue riippuu käytettävästä virtalähteestä. TIG vaihtovirralla Toiminto Säätöalue Säätöaskel Oletusarvo Tasapainoasetus %* 1 % 50 % Taajuusasetus Hz 1 3 Hz 65 Hz Elektrodin esilämmitys automaattinen 1) ms 1 - manuaalinen ms 1 - *) Riippuu taajuusasetuksesta. 1) Nämä ovat piilotettuja TIG-toimintoja, katso luku Piilotetut TIG-toiminnot. TIG-hitsaus pulssituksella, tasavirta Toiminto Säätöalue Säätöaskel Oletusarvo Pulssivirta 4 maks. 2) 1 A 60 A Pulssiaika Mikropulssi 1) 0,01 2,5 s 0,01 s 1,0 s 0,001 0,250 s 0,001 s Taustavirta 4 maks. 2) 1 A 20 A Tausta-aika Mikropulssi 1) 0,01 2,5 s 0,01 s 1,0 s 0,001 0,250 s 0,001 s 1) Nämä ovat piilotettuja TIG-toimintoja, katso luku Piilotetut TIG-toiminnot. 2) Säätöalue riippuu käytettävästä virtalähteestä ESAB AB 2013

6 2 TIG-HITSAUS 2.2 Symbolien ja toimintojen kuvaukset TIG-hitsaus TIG-hitsaus sulattaa työkappaleen metallin käyttäen volframielektrodin sytyttämää kaarta. Volframielektrodi ei itse sula. Hitsisula ja elektrodi suojataan suojakaasulla. AC, vaihtovirta Vaihtovirran etu on hyvä oksidikerroksen rikkomiskyky hitsattaessa kevyitä metalleja (alumiini, magnesium ja niiden seokset). Tasavirta Suurempi virta tuottaa leveämmän hitsisulan ja paremman tunkeutuman työkappaleeseen Pulssivirta (vain tasavirta) Pulssitusta käytetään hitsisulan ja jähmettymisprosessin hallinnan parantamiseen. Pulssitaajuus asetetaan niin alhaiseksi, että hitsisula ehtii jähmettyä edes osittain kunkin pulssin välillä. Pulssituksen asettamiseen tarvitaan neljä parametria: pulssivirta, pulssiaika, taustavirta ja tausta-aika. Parametrien asetukset 1. Virran nousu 6. Virran lasku 2. Hitsausvirta 7. Kaasun jälkivirtausaika 3. Pulssiaika 8. Tasapaino 4. Taustavirta 9. Taajuus 5. Tausta-aika 10. Elektrodin esilämmitys Pulssivirta Nousuramppi Nousuramppitoiminto tarkoittaa, että TIG-kaaren syttyessä virta kasvaa hitaasti asetettuun arvoon. Tämän ansiosta elektrodi kuumenee asteittain ja se antaa hitsaajalle mahdollisuuden asetella elektrodi kunnolla ennen kuin asetettu hitsausvirta saavutetaan. Kahdesta virran arvosta suurempi pulssivirralla hitsattaessa ESAB AB 2013

7 2 TIG-HITSAUS A. Virta D. Taustavirta B. Aika E. Pulssiaika C. Tausta-aika F. Pulssivirta TIG-hitsaus, pulssitettu. Pulssiaika Pulssivirran käyttöaika pulssijakson aikana. Taustavirta Kahdesta virran arvosta pienempi pulssivirralla hitsattaessa. Tausta-aika Taustavirran aika, joka yhdessä pulssiajan kanssa muodostaa pulssijakson. Laskuramppi TIG-hitsauksessa käytetään laskuramppitoimintoa, joka tarkoittaa, että hitsauksen lopussa virta pienenee hitaasti hallitussa ajassa kraatereiden ja/tai halkeamien välttämiseksi. Kaasun jälkivirtaus Tämä asettaa ajan, jonka suojakaasu virtaa kaaren sammumisen jälkeen. Tasapaino Määrittää positiivisen (+) elektrodin ja negatiivisen (-) elektrodin puoliaikojen välisen tasapainon vaihtovirtahitsauksessa (AC). Pienempi tasapainoarvo siirtää enemmän lämpöä elektrodiin ja parantaa työkappaleen oksidikerroksen rikkoutumista. Suurempi tasapainoarvo siirtää enemmän lämpöä työkappaleeseen ja parantaa tunkeutumista. Taajuus Pieni taajuus (vaihtovirta) siirtää enemmän lämpöä työkappaleeseen ja tuottaa leveämmän hitsisulan. Suuri taajuus tuottaa kapeamman kaaren suuremmalla kaaripaineella (kapeampi hitsisula) ESAB AB 2013

8 2 TIG-HITSAUS HF start HF start -toiminto sytyttää kaaren elektrodin ja työkappaleen välisellä kipinällä, kun elektrodi tuodaan työkappaleen lähelle. Elektrodin automaattinen esilämmitys vaihtovirralla Esilämmitystoiminto tuottaa vakaan kaaren sekä turvallisen ja tasapainoisen aloituksen. Elektrodin esilämmitysaikaa ohjaa esiasetettu aika suhteessa asetettuun hitsausvirtaan. Voit muuttaa (hienosäätää) automaattista esilämmitysaikaa, kun käytät elektrodin virta-alueen äärialueita, katso alla oleva suositeltu virta-alue. Esilämmityksen asetusalue on ms, jossa 100 ms vastaa perusarvoa (laitteen tehdasasetus). WP-elektrodin (puhdas volframi) virta-alueet Maks. A AC - 50 %: tasapaino Maks. A AC - 70 %: tasapaino A. Hitsausvirta A B. Elektrodin halkaisija (mm) Taulukko 1 Virta-alueiden suositukset elektrodin valintaa varten. Värikoodaus: WP = vihreä. Luokitusnimet ISO 6848:2004 -standardin mukaisesti ESAB AB 2013

9 2 TIG-HITSAUS Virta-alueet elektrodille WC20 (WCe2) Maks. A AC - 50 %: tasapaino Maks. A AC - 70 %: tasapaino A. Hitsausvirta A B. Elektrodin halkaisija (mm) Taulukko 2 Virta-alueiden suositukset elektrodin valintaa varten. Värikoodaus: WC20 = harmaa. Luokitusnimet ISO 6848:2004 -standardin mukaisesti Virta-alueet elektrodille WLa 15 / Gold Plus (70 % vaihtovirtatasapaino) I maks. A AC A. Hitsausvirta A B. Elektrodin halkaisija (mm) Taulukko 3 Virta-alueiden suositukset elektrodin valintaa varten. Värikoodaus: WLa 15 = kulta. Luokitusnimet ISO 6848:2004 -standardin mukaisesti ESAB AB 2013

10 2 TIG-HITSAUS Elektrodin automaattisen esilämmityksen poistaminen käytöstä Voit erikoistilanteissa poistaa elektrodin automaattisen esilämmityksen käytöstä piilotetuista TIG-toiminnoista ja käyttää manuaalista asetusta välillä ms. Kun siirryt automaattisesta asetuksesta manuaaliseen asetukseen, käytetään aikaisempaa automaattisesti tuotettua esilämmitysarvoa ja voit asettaa halutun arvon säätöpyörällä. LiftArc LiftArc -toiminto sytyttää kaaren, kun elektrodilla kosketetaan työkappaletta ja se nostetaan irti siitä. Kaaren sytyttäminen LiftArc -toiminnolla: 1. Elektrodilla kosketetaan työkappaletta. 2. Liipaisinta painetaan ja pieni virta kytkeytyy päälle. 3. Hitsari nostaa elektrodin irti työkappaleesta: kaari syttyy ja virta kasvaa automaattisesti asetettuun arvoon. 2-vaihe A. Kaasun esivirtaus C. Virran lasku B. Virran nousu D. Kaasun jälkivirtaus Hitsauspolttimen 2-vaiheohjauksen toiminnot. 2-vaiheohjauksessa mahdollinen kaasun esivirtaus käynnistyy ja valokaari syttyy, kun TIG-polttimen liipaisinta painetaan (1). Virta nousee asetettuun arvoon (mahdollisen virran nousu -toiminnon mukaan). Kun liipaisin vapautetaan (2), virtaa pienennetään (mahdollisessa virran laskuajassa) ja valokaari sammutetaan. Tämän jälkeen seuraa kaasun jälkivirtaus, jos se on käytössä ESAB AB 2013

11 2 TIG-HITSAUS 4-vaihe A. Kaasun esivirtaus C. Virran lasku B. Virran nousu D. Kaasun jälkivirtaus Hitsauspolttimen 4-vaiheohjauksen toiminnot. 4-vaiheohjauksessa mahdollinen kaasun esivirtaus käynnistyy, kun polttimen kosketinta painetaan (1). Kaasun esivirtausajan päättyessä virta nousee apuvirtaan (muutama ampeeri) ja kaari syttyy. Kun liipaisin vapautetaan (2), virta kasvaa säädettyyn arvoon (mahdollisessa virran nousuajassa). Kun liipaisinta painetaan (3), virta palaa asetettuun apuvirtaan (mahdollisessa laskuvirta-ajassa). Kun liipaisin vapautetaan uudelleen (4), kaari sammuu ja mahdollinen kaasun jälkivirtaus alkaa. Aktiivinen paneeli Asetukset tehdään ohjauspaneelista. Tietojen vaihto liipaisimella Tällä toiminnolla voit vaihtaa hitsausarvomuistia kaksoisnapsauttamalla polttimen liipaisinta. Käytössä vain TIG-hitsauksessa. Kauko-ohjain Asetukset tehdään kauko-ohjaimesta. Kauko-ohjain pitää kytkeä laitteen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Kun kauko-ohjain on aktivoitu, paneeli ei ole käytössä. Jännitteenrajoituslaite (VRD) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 35 V silloin, kun hitsaus ei ole käynnissä. Tämä osoitetaan palavalla VRD-ledillä. VRD-toiminto on estetty, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite ylittää 35 V, näyttöön tulee virheilmoitus (16). Hitsausta ei voi aloittaa virheilmoituksen näkyessä näytössä. Ota yhteyttä valtuutettuun ESAB-huoltoteknikkoon toiminnon aktivointia varten ESAB AB 2013

12 2 TIG-HITSAUS 2.3 Piilotetut TIG-hitsaustoiminnot Ohjauspaneelissa on piilotettuja toimintoja. Jos haluat käyttää näitä toimintoja, paina painiketta viiden sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto painamalla oikealle osoittavaa nuolta. Voit säätää valitun toiminnon arvoa säätöpyörällä. Jos haluat poistua piilotetuista toiminnoista, paina painiketta viiden sekunnin ajan. Toiminto A = kaasun esivirtaus Asetukset 0 5 s I = minimivirta 0 99 % L = automaattinen käynnistyspulssi / elektrodin esilämmitys P = käynnistyspulssi b = mikropulssi (vain tasavirralla) Kaasun esivirtaus 0 = OFF, 1 = ON toimitusarvo 70 A asetuksella 60 A 0 = OFF, 1 = ON Tämä asettaa ajan, jonka suojakaasu virtaa ennen kuin kaari syttyy. Minimivirta Asettaa kaukosäätimen minimivirran. Jos maksimivirta on 100 A ja minimivirran tulee olla 50 A, aseta piilotetussa toiminnossa minimivirran arvoksi 50 %. Jos maksimivirta on 100 A ja minimivirran tulee olla 90 A, aseta minimivirran arvoksi 90 %. Tämä toiminto on käytössä myös, kun pulssitetulle TIG-hitsaukselle asetetaan taustavirta. Elektrodin esilämmitys Automaattinen käynnistyspulssi / elektrodin esilämmitys (L) -toiminnossa elektrodin esilämmitys aktivoidaan vain vaihtovirralla. Tällä toiminnolla saadaan nopeasti luotua vakaa kaari ja esilämmitys pidentää elektrodin käyttöikää. Käynnistyspulssi HUOM! Jos haluat ottaa manuaalisen käynnistyspulssin (P) käyttöön, toiminto (L) täytyy ensin poistaa käytöstä piilotetuista toiminnoista, valitse (0 = OFF). Käynnistyspulssi tuottaa turvallisen, hallitun aloituksen, joka on tasapainoinen ja sovitettu elektrodin halkaisijaan ja asetettuun hitsausvirtaan. Mikropulssi Mikropulssin valinta edellyttää, että laitteen pulssivirtatoiminnon tulee olla käytössä. Pulssiajan ja taustavirran arvo on tavallisesti 0,01 2,50 sekuntia. Mikropulssia käyttämällä aika voidaan laskea jopa 0,001 sekuntiin. Kun mikropulssitoiminto on käytössä, 0,25 sekuntia lyhyemmät ajat näytetään näytössä ilman desimaalipilkkua ESAB AB 2013

13 3 PUIKKOHITSAUS 3 PUIKKOHITSAUS 3.1 Asetukset Toiminto Säätöalue Säätöaskel Oletusarvo Virta 16 maks. A 2 1 A 100 A Kuumakäynnistys 1) Kaaripaine 1) Täppäyshitsaus 1) 0 = OFF tai 1 = ON - OFF Hitsaussäädin 1 = OFF tai 0 = ON - ON Aktiivinen paneeli OFF tai ON - ON Kaukosäädin OFF tai ON - OFF Minimivirta 1) 0 99 % - 0 % VRD ) Nämä ovat piilotettuja toimintoja, katso luku Piilotetut puikkohitsaustoiminnot. 2) Säätöalue riippuu käytettävästä virtalähteestä. 3.2 Symbolien ja toimintojen kuvaukset MMA-hitsaus MMA-hitsausta kutsutaan myös puikkohitsaukseksi. Valokaari sulattaa elektrodin, ja sen pinnoite muodostaa suojaavan kuonan. Puikkohitsauksessa voit hitsata käänteisellä polaarisuudella kytkemättä virtalähteen hitsauskaapeleita uudelleen. Valitse Puikkohitsaus ja paina AC, vaihtovirta DC (-), tasavirta, elektrodilla negatiivinen polaarisuus Mikään LED ei pala, tasavirta, elektrodilla positiivinen polaarisuus Aktiivinen paneeli Asetukset tehdään ohjauspaneelista. Kauko-ohjain Asetukset tehdään kauko-ohjaimesta. Kauko-ohjain pitää kytkeä laitteen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Kun kauko-ohjain on aktivoitu, paneeli ei ole käytössä ESAB AB 2013

14 3 PUIKKOHITSAUS Jännitteenrajoituslaite (VRD) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 35 V silloin, kun hitsaus ei ole käynnissä. Tämä osoitetaan palavalla VRD-ledillä. VRD-toiminto on estetty, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite ylittää 35 V, näyttöön tulee virheilmoitus (16). Hitsausta ei voi aloittaa virheilmoituksen näkyessä näytössä. Ota yhteyttä valtuutettuun ESAB-huoltoteknikkoon toiminnon aktivointia varten. 3.3 Piilotetut puikkohitsaustoiminnot Ohjauspaneelissa on piilotettuja toimintoja. Jos haluat käyttää näitä toimintoja, paina painiketta viiden sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto painamalla oikealle osoittavaa nuolta. Voit säätää valitun toiminnon arvoa säätöpyörällä. Jos haluat poistua piilotetuista toiminnoista, paina painiketta viiden sekunnin ajan. Toiminto Asetukset C = kaaripaine (ArcForce) 0 99 % d = täppäyshitsaus F = hitsaussäätimen tyyppi ArcPlus H = kuumakäynnistys 0 99 % I = minimivirta 0 99 % Kaaripaine 0 = OFF, 1 = ON 0 = OFF, 1 = ON Kaaripaine määrittää, miten virta muuttuu suhteessa kaaren pituuden muutoksiin. Pienempi arvo tuottaa rauhallisemman kaaren vähemmillä roiskeilla. Täppäyshitsaus Täppäyshitsausta voidaan käyttää hitsaukseen ruostumattomilla teräselektrodeilla. Tämä toiminto käyttää kaaren vuorottaista sytytystä ja sammutusta lämmönsyötön parempaan hallintaan. Elektrodia on nostettava vain hieman kaaren sammuttamiseksi. Hitsaussäädin ArcPlus ArcPlus -hitsaussäädin on uudentyyppinen ohjain, joka tuottaa voimakkaamman, tiiviimmän ja rauhallisemman kaaren. Se palautuu nopeammin oikosulun jälkeen, mikä pienentää elektrodin kiinnitarttumisen riskiä. ArcPlus (0) on suositus peruselektrodille. ArcPlus (1) on suositus rutiilielektrodille. Minimivirta Kuumakäynnistys Kuumakäynnistys suurentaa hitsausvirtaa säädettäväksi ajaksi hitsauksen alussa ja pienentää siten huonon sulatuksen riskiä liitoksen alussa ESAB AB 2013

15 3 PUIKKOHITSAUS Asettaa kaukosäätimen minimivirran. Jos maksimivirta on 100 A ja minimivirran tulee olla 50 A, aseta piilotetussa toiminnossa minimivirran arvoksi 50 %. Jos maksimivirta on 100 A ja minimivirran tulee olla 90 A, aseta minimivirran arvoksi 90 % ESAB AB 2013

16 4 HITSAUSARVOMUISTI 4 HITSAUSARVOMUISTI Voit tallentaa ohjauspaneelin muistiin kaksi erilaista hitsausarvo-ohjelmaa. Paina painiketta tai viiden sekunnin ajan, jos haluat tallentaa hitsausarvot muistiin. Hitsausarvoja tallennetaan, kun vihreä merkkivalo alkaa vilkkua. Jos haluat vaihtaa hitsausarvomuistia, paina painiketta Hitsausarvomuistilla on varmennusparisto, joten tallennetut asetukset säilyvät, vaikka laite on kytketty pois päältä. tai ESAB AB 2013

17 5 VIKAKOODIT 5 VIKAKOODIT Vikakoodeilla osoitetaan laitteistossa ilmenneet viat. Vikakoodi ilmaistaan näytössä kirjaimella E, jota seuraa vikakoodin numero. Näytössä näkyvä yksikkönumero ilmaisee, mikä yksikkö on antanut vikakoodin. Vikakoodinumero ja yksikkönumero näytetään vuorotellen. Jos useita vikoja on havaittu, näytetään vain viimeisimmän ilmenneen vian koodi. Voit poistaa vikakoodin näytöltä painamalla mitä tahansa toimintonäppäintä tai kääntämällä säätöpyörää. HUOM! Jos kaukosäädin on käytössä, poista vikakoodi näytöltä poistamalla kaukosäädin käytöstä painamalla. 5.1 Vikakoodiluettelo U 0 = hitsausarvoyksikkö U 2 = virtalähde U 5 = vaihtovirtayksikkö U 1 = jäähdytyslaite U 4 = kauko-ohjain 5.2 Vikakoodien kuvaukset Kood i E 4 U 0 U 5 E 6 U 1 U 2 U 5 E 7 U 5 Kuvaus 5 V:n syöttöjännite alhainen. Syöttöjännite on liian alhainen. Hitsausprosessi on pysäytetty eikä sitä voi käynnistää. Toimenpide: Nollaa laite katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteyttä huoltoon. Korkea lämpötila Lämpösuojus on lauennut. Hitsausprosessi pysäytetään eikä sitä voi käynnistää, ennen kuin lämpötila on laskenut. Toimenpide: Tarkasta, että jäähdytysilman tulo-/poistoaukot eivät ole tukossa tai likaiset. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta. Korkea lämpötila Lämpösuojus on lauennut. Hitsausprosessi pysäytetään eikä sitä voi käynnistää, ennen kuin lämpötila on laskenut. E 8 U 1 U 5 Toimenpide: Tarkasta, että jäähdytysilman tulo-/poistoaukot eivät ole tukossa tai likaiset. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta. Viallinen 24 V/15 V -syöttöjännite Syöttöjännite on liian suuri tai liian pieni. Hitsausprosessi on pysäytetty eikä sitä voi käynnistää. Toimenpide: Nollaa laite katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteyttä huoltoon ESAB AB 2013

18 5 VIKAKOODIT Kood i E 9 U 1 U 5 E 12 U 0 U 1 U 4 U 5 E 14 U 0 E 15 U 0 E 16 U 2 E 19 U 0 E 20 U 2 E 25 U 0 Kuvaus Viallinen 24 V/15 V -syöttöjännite Syöttöjännite on liian suuri tai liian pieni. Hitsausprosessi on pysäytetty eikä sitä voi käynnistää. Toimenpide: Nollaa laite katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteyttä huoltoon. Tiedonsiirtovirhe (varoitus) Vähemmän vakava CAN-väylän häiriö. Toimenpide: Tarkista, ettei CAN-väylään ole kytketty viallisia laitteita. Tarkista kaapelit. Ellei vika häviä, ota yhteyttä huoltoon. Tiedonsiirtovika (väylävika) Vakava CAN-väylän häiriö. Toimenpide: Tarkista, ettei CAN-väylään ole kytketty viallisia laitteita. Tarkista kaapelit. Ellei vika häviä, ota yhteyttä huoltoon. Viestintäongelma (kadonnut viesti) Järjestelmän CAN-väylä on ylikuormittunut. Toimenpide: Ellei vika häviä, ota yhteyttä huoltoon. Korkea tyhjäkäyntijännite (jännitteenrajoitus) Tyhjäkäyntijännite on ollut liian korkea. Toimenpide: Nollaa laite katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteyttä huoltoon. Muistivirhe Muistin sisältö on virheellinen. Käytetään perustietoja. Toimenpide: Nollaa laite katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteyttä huoltoon. Korkea induktanssi hitsauspiirissä Virtalähde ei pysty tuottamaan haluttua virtaa, koska hitsauspiirin mitattu induktanssi on liian korkea. Vikakoodi nollautuu, jos induktanssilukema saa riittävän alhaisen arvon hitsausta aloitettaessa. Voit nollata vikakoodin myös kytkemällä virran pois. Toimenpide: Käytä lyhyempiä hitsauskaapeleita ja varmista, etteivät kaapelit ole kiertyneet. Aseta hitsauskaapeli ja liitinkaapeli vierekkäin. Voit pienentää induktanssia hitsaamalla lyhyemmällä kaarella, mikäli mahdollista. Ellei vika häviä, ota yhteyttä huoltoon. Yhteys vaihtovirtayksikköön katkesi Ohjauspaneeli on menettänyt yhteyden vaihtovirtayksikköön. Käynnissä oleva hitsausprosessi pysäytetään. Toimenpide: Ellei vika häviä, ota yhteyttä huoltoon ESAB AB 2013

19 5 VIKAKOODIT Kood i E 26 U 0 E 29 U 0 U 1 E 41 U 0 Kuvaus Ohjelmavirhe Jokin on estänyt suorittimen toiminnan ohjelman suorituksen aikana. Ohjelma käynnistyy automaattisesti. Nykyinen hitsausprosessi pysähtyy. Vika ei salpaa mitään toimintoja. Toimenpide: Ellei vika häviä, ota yhteyttä huoltoon. Ei jäähdytysvesivirtausta Virtausvahti on lauennut. Hitsausprosessi on pysäytetty eikä sitä voi käynnistää. Toimenpide: Tarkista jäähdytysvesipiiri ja pumppu. Yhteys jäähdytysyksikköön katkesi Hitsausarvoyksikkö on menettänyt yhteyden jäähdytysyksikköön. Käynnissä oleva hitsausprosessi pysäytetään. Toimenpide: Tarkista johdotus. Ellei vika häviä, ota yhteyttä huoltoon ESAB AB 2013

20 6 VARAOSIEN TILAAMINEN 6 VARAOSIEN TILAAMINEN Varaosia voi ladata lähimmän ESAB-jälleenmyyjäsi kautta, katso tämän asiakirjan takakansi. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen ESAB AB 2013

21 TILAUSNUMEROT TILAUSNUMEROT Ordering no Denomination Control panel Caddy TA34 AC/DC Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual SK Instruction manual RU Instruction manual US Instruction manual EE Instruction manual LV Instruction manual SI Instruction manual LT Instruction manual CN Käyttöohjeet ja varaosaluettelot ovat saatavilla Internetissä osoitteessa: ESAB AB 2013
