1 Caddy TA34 AC/DC Käyttöohjeet FI Valid from program version 1.20

2 1 JOHDANTO Hyvä tietää hitsauslaitteistosta Virtalähde on varustettu True AC rating (TIG) -toiminnolla Ohjauspaneeli TIG-HITSAUS Asetukset Symbolien ja toimintojen selitykset Piilotetut TIG-toiminnot PUIKKOHITSAUS (MMA) Asetukset Symbolien ja toimintojen selitykset Piilotetut MMA-toiminnot HITSAUSDATAMUISTI VIKAKOODIT Vikakoodiluettelo Vikakoodien kuvaus VARAOSIEN TILAAMINEN TILAUSNUMEROT Oikeudet muutoksiin pidätetään. TOCx - 2 -

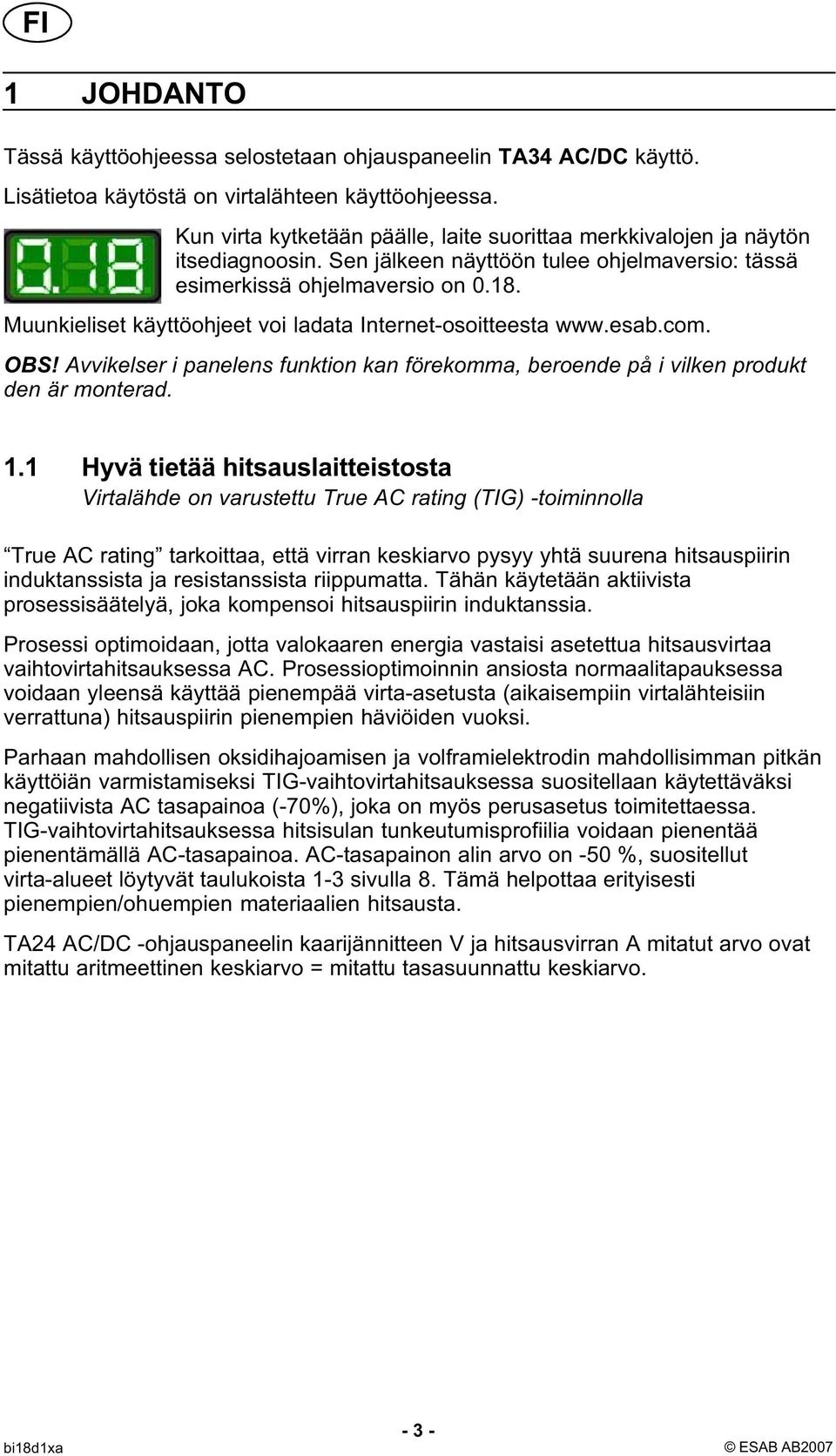

3 1 JOHDANTO Tässä käyttöohjeessa selostetaan ohjauspaneelin TA34 AC/DC käyttö. Lisätietoa käytöstä on virtalähteen käyttöohjeessa. Kun virta kytketään päälle, laite suorittaa merkkivalojen ja näytön itsediagnoosin. Sen jälkeen näyttöön tulee ohjelmaversio: tässä esimerkissä ohjelmaversio on Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta OBS! Avvikelser i panelens funktion kan förekomma, beroende på i vilken produkt den är monterad. 1.1 Hyvä tietää hitsauslaitteistosta Virtalähde on varustettu True AC rating (TIG) -toiminnolla True AC rating tarkoittaa, että virran keskiarvo pysyy yhtä suurena hitsauspiirin induktanssista ja resistanssista riippumatta. Tähän käytetään aktiivista prosessisäätelyä, joka kompensoi hitsauspiirin induktanssia. Prosessi optimoidaan, jotta valokaaren energia vastaisi asetettua hitsausvirtaa vaihtovirtahitsauksessa AC. Prosessioptimoinnin ansiosta normaalitapauksessa voidaan yleensä käyttää pienempää virta-asetusta (aikaisempiin virtalähteisiin verrattuna) hitsauspiirin pienempien häviöiden vuoksi. Parhaan mahdollisen oksidihajoamisen ja volframielektrodin mahdollisimman pitkän käyttöiän varmistamiseksi TIG-vaihtovirtahitsauksessa suositellaan käytettäväksi negatiivista AC tasapainoa (-70%), joka on myös perusasetus toimitettaessa. TIG-vaihtovirtahitsauksessa hitsisulan tunkeutumisprofiilia voidaan pienentää pienentämällä AC-tasapainoa. AC-tasapainon alin arvo on -50 %, suositellut virta-alueet löytyvät taulukoista 1-3 sivulla 8. Tämä helpottaa erityisesti pienempien/ohuempien materiaalien hitsausta. TA24 AC/DC -ohjauspaneelin kaarijännitteen V ja hitsausvirran A mitatut arvo ovat mitattu aritmeettinen keskiarvo = mitattu tasasuunnattu keskiarvo

4 1.2 Ohjauspaneeli Säätöpyörät asetusten säätämistä varten (virta, jännite, prosentti, aika tai taajuus) Näyttö Hitsausmenetelmä TIG tai MMA Painike, jolla valitaan TIG-hitsaus: Vaihtovirralla AC Tasavirralla DC - Tasavirralla DC - pulssitettu Painike, jolla valitaan MMA-hitsaus: Vaihtovirralla AC Tasavirralla DC - Tasavirralla DC + Käynnistystapa HF start tai LiftArc Ohjaustapa 2-vaihe tai 4-vaihe Säätö ohjauspaneelista, ohjelman vaihto pistoolin liipaisimella tai kauko-ohjauksen kytkentä Näyttää onko VRD-toiminto (rajoitettu tyhjäkäyntijännite) aktiivinen vai ei. Huomautus! VRD-toiminto toimii virtalähteissä, joissa toiminto on aktivoitu. Näytössä näkyvän parametrin ilmaisu (virta, jännite, prosentti, aika tai taajuus) - 4 -

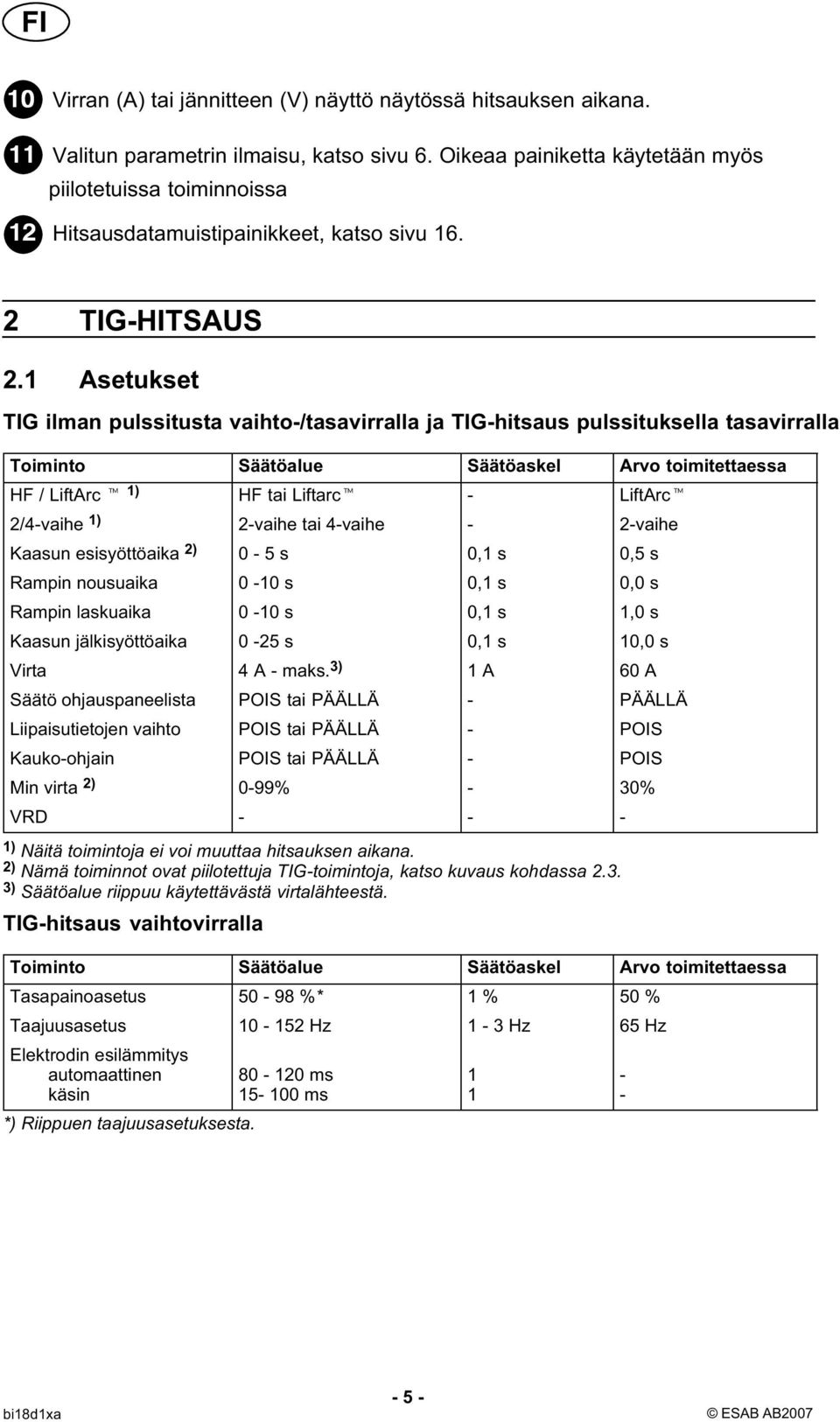

5 Virran (A) tai jännitteen (V) näyttö näytössä hitsauksen aikana. Valitun parametrin ilmaisu, katso sivu 6. Oikeaa painiketta käytetään myös piilotetuissa toiminnoissa Hitsausdatamuistipainikkeet, katso sivu TIG-HITSAUS 2.1 Asetukset TIG ilman pulssitusta vaihto-/tasavirralla ja TIG-hitsaus pulssituksella tasavirralla Toiminto Säätöalue Säätöaskel Arvo toimitettaessa HF / LiftArc 1) HF tai Liftarc - LiftArc 2/4-vaihe 1) 2-vaihe tai 4-vaihe - 2-vaihe Kaasun esisyöttöaika 2) 0-5 s 0,1 s 0,5 s Rampin nousuaika 0-10 s 0,1 s 0,0 s Rampin laskuaika 0-10 s 0,1 s 1,0 s Kaasun jälkisyöttöaika 0-25 s 0,1 s 10,0 s Virta 4 A - maks. 3) 1 A 60 A Säätö ohjauspaneelista POIS tai PÄÄLLÄ - PÄÄLLÄ Liipaisutietojen vaihto POIS tai PÄÄLLÄ - POIS Kauko-ohjain POIS tai PÄÄLLÄ - POIS Min virta 2) 0-99% - 30% VRD ) Näitä toimintoja ei voi muuttaa hitsauksen aikana. 2) Nämä toiminnot ovat piilotettuja TIG-toimintoja, katso kuvaus kohdassa ) Säätöalue riippuu käytettävästä virtalähteestä. TIG-hitsaus vaihtovirralla Toiminto Säätöalue Säätöaskel Arvo toimitettaessa Tasapainoasetus %* 1 % 50 % Taajuusasetus Hz 1-3 Hz 65 Hz Elektrodin esilämmitys automaattinen käsin *) Riippuen taajuusasetuksesta ms ms

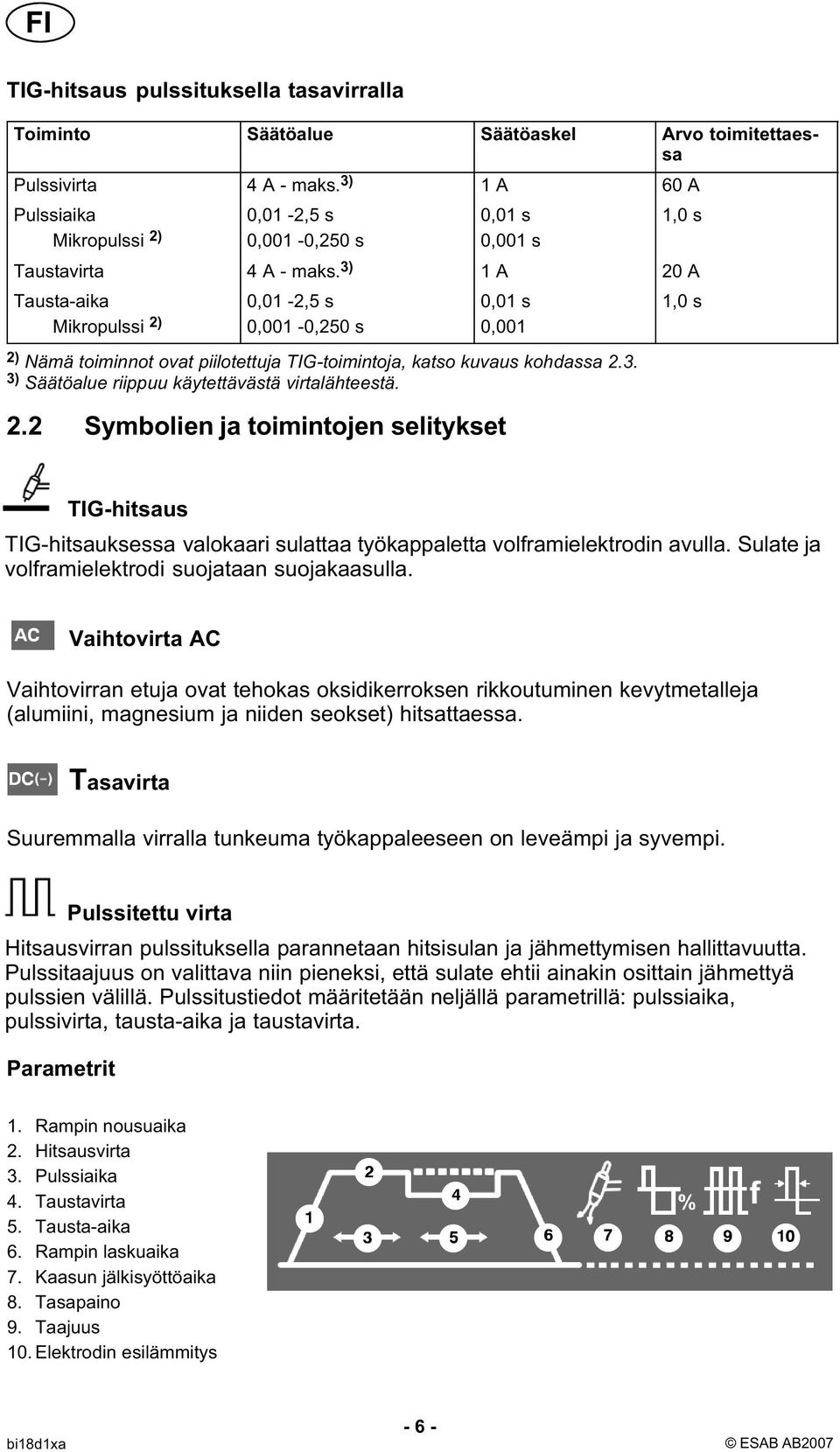

6 TIG-hitsaus pulssituksella tasavirralla Toiminto Säätöalue Säätöaskel Arvo toimitettaessa Pulssivirta 4 A - maks. 3) 1 A 60 A Pulssiaika 0,01-2,5 s 0,01 s 1,0 s Mikropulssi 2) 0,001-0,250 s 0,001 s Taustavirta 4 A - maks. 3) 1 A 20 A Tausta-aika Mikropulssi 2) 0,01-2,5 s 0,001-0,250 s 0,01 s 0,001 2) Nämä toiminnot ovat piilotettuja TIG-toimintoja, katso kuvaus kohdassa ) Säätöalue riippuu käytettävästä virtalähteestä. 2.2 Symbolien ja toimintojen selitykset 1,0 s TIG-hitsaus TIG-hitsauksessa valokaari sulattaa työkappaletta volframielektrodin avulla. Sulate ja volframielektrodi suojataan suojakaasulla. Vaihtovirta AC Vaihtovirran etuja ovat tehokas oksidikerroksen rikkoutuminen kevytmetalleja (alumiini, magnesium ja niiden seokset) hitsattaessa. Tasavirta Suuremmalla virralla tunkeuma työkappaleeseen on leveämpi ja syvempi. Pulssitettu virta Hitsausvirran pulssituksella parannetaan hitsisulan ja jähmettymisen hallittavuutta. Pulssitaajuus on valittava niin pieneksi, että sulate ehtii ainakin osittain jähmettyä pulssien välillä. Pulssitustiedot määritetään neljällä parametrillä: pulssiaika, pulssivirta, tausta-aika ja taustavirta. Parametrit 1. Rampin nousuaika 2. Hitsausvirta 3. Pulssiaika 4. Taustavirta 5. Tausta-aika 6. Rampin laskuaika 7. Kaasun jälkisyöttöaika 8. Tasapaino 9. Taajuus 10. Elektrodin esilämmitys - 6 -

7 Rampin nousuaika, Slope up Rampin nousu tarkoittaa, että virta kasvaa TIG-kaaren sytytyksen jälkeen hitaasti säädettyyn arvoon. Tämän ansiosta elektrodi kuumenee hitaammin ja käyttäjä ehtii suunnata elektrodin ennen kuin hitsausvirta nousee asetettuun arvoon. Pulssivirta Ylempi virran arvo pulssivirralla hitsattaessa. Virta Tausta-aika Taustavirta Pulssiaika Pulssivirta TIG-hitsaus pulssituksella. Aika Pulssiaika Pulssivirran päälläoloaika pulssijakson aikana. Taustavirta Alempi virran arvo pulssivirralla hitsattaessa. Tausta-aika Taustavirran aika, joka yhdessä pulssiajan kanssa muodostaa pulssijakson. Rampin laskuaika, Slope down TIG-hitsauksessa rampin laskulla estetään kraaterihalkeamien muodostuminen hitsauksen lopussa. Rampin laskulla tarkoitetaan, että virta pienenee hitaasti säädetyssä ajassa. Kaasun jälkisyöttö Kaasun jälkisyötöllä määritetään kuinka kauan suojakaasua virtaa valokaaren sammutuksen jälkeen. Kaasun jälkisyöttö Positiivisen (+) ja negatiivisen (-) puoliaallon välinen tasapaino vaihtovirtahitsauksessa. Pienemmällä tasapainoarvolla elektrodi kuumenee enemmän ja työkappaleen oksidi hajotetaan tehokkaammin. Suurempi tasapainoarvo kuumentaa enemmän työkappaletta ja tunkeutuma on parempi

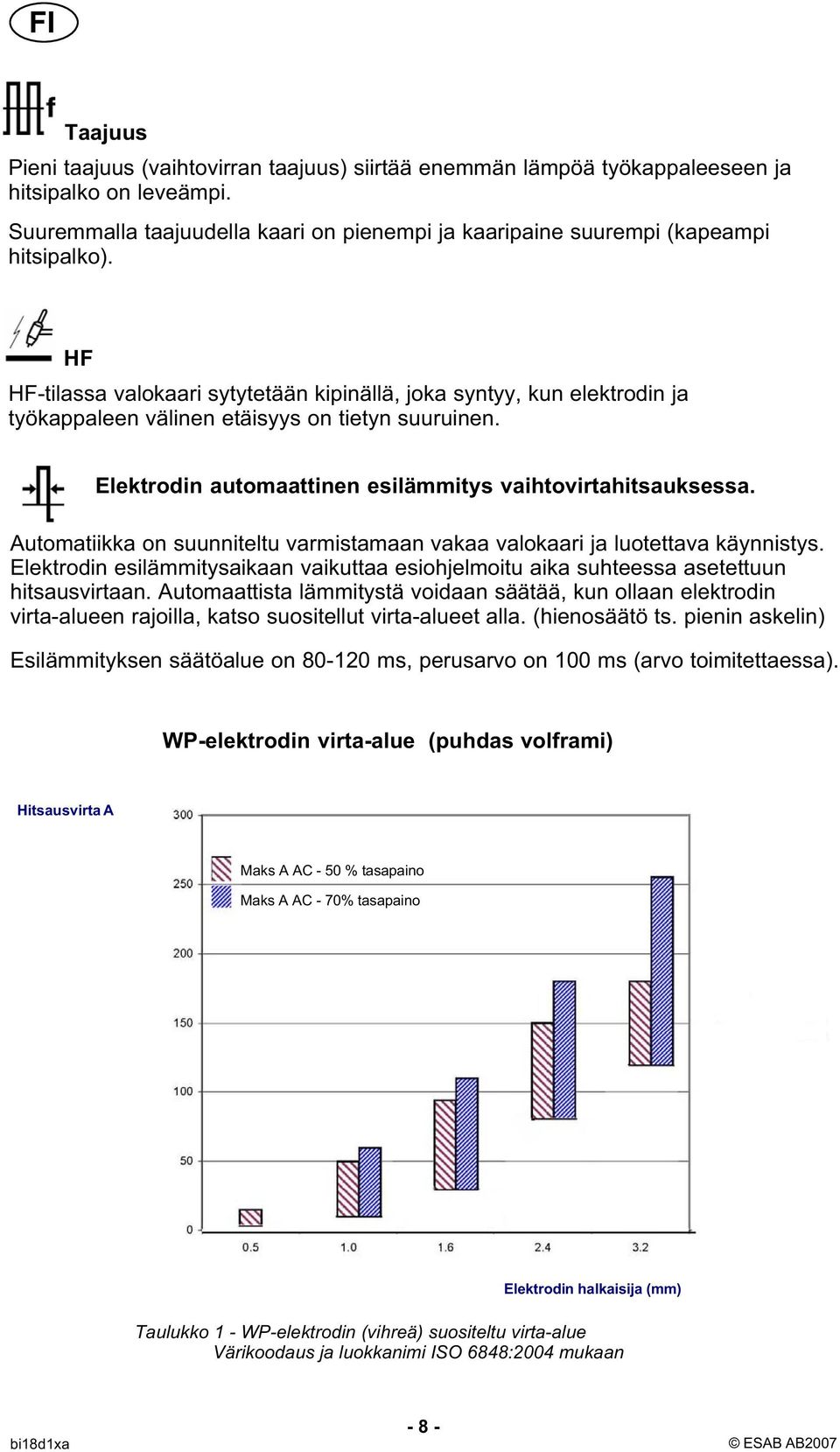

8 Taajuus Pieni taajuus (vaihtovirran taajuus) siirtää enemmän lämpöä työkappaleeseen ja hitsipalko on leveämpi. Suuremmalla taajuudella kaari on pienempi ja kaaripaine suurempi (kapeampi hitsipalko). HF HF-tilassa valokaari sytytetään kipinällä, joka syntyy, kun elektrodin ja työkappaleen välinen etäisyys on tietyn suuruinen. Elektrodin automaattinen esilämmitys vaihtovirtahitsauksessa. Automatiikka on suunniteltu varmistamaan vakaa valokaari ja luotettava käynnistys. Elektrodin esilämmitysaikaan vaikuttaa esiohjelmoitu aika suhteessa asetettuun hitsausvirtaan. Automaattista lämmitystä voidaan säätää, kun ollaan elektrodin virta-alueen rajoilla, katso suositellut virta-alueet alla. (hienosäätö ts. pienin askelin) Esilämmityksen säätöalue on ms, perusarvo on 100 ms (arvo toimitettaessa). WP-elektrodin virta-alue (puhdas volframi) Hitsausvirta A Maks A AC - 50 % tasapaino Maks A AC - 70% tasapaino Elektrodin halkaisija (mm) Taulukko 1 - WP-elektrodin (vihreä) suositeltu virta-alue Värikoodaus ja luokkanimi ISO 6848:2004 mukaan - 8 -

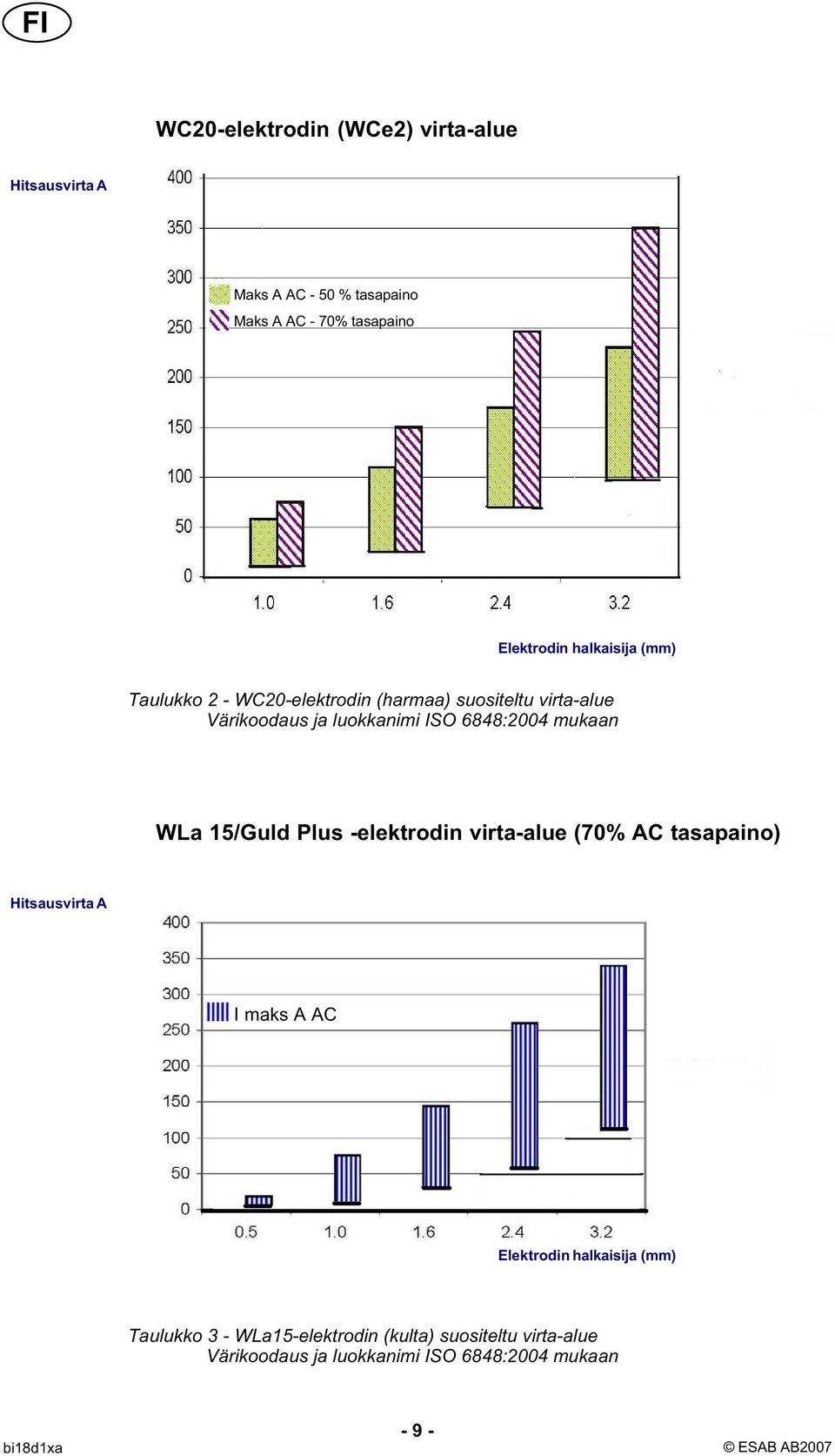

9 WC20-elektrodin (WCe2) virta-alue Hitsausvirta A Maks A AC - 50 % tasapaino Maks A AC - 70% tasapaino Elektrodin halkaisija (mm) Taulukko 2 - WC20-elektrodin (harmaa) suositeltu virta-alue Värikoodaus ja luokkanimi ISO 6848:2004 mukaan WLa 15/Guld Plus -elektrodin virta-alue (70% AC tasapaino) Hitsausvirta A I maks A AC Elektrodin halkaisija (mm) Taulukko 3 - WLa15-elektrodin (kulta) suositeltu virta-alue Värikoodaus ja luokkanimi ISO 6848:2004 mukaan - 9 -

10 Elektrodin automaattisen esilämmityksen deaktivointi Piilotetuissa TIG-toiminnoissa (katso kohta 2.3) automaattinen esilämmitys voidaan deaktivoida ja aika voidaan asettaa käsin ms tapauskohtaista sovitusta varten. Kun automaattisesti lämmityksestä siirrytään manuaaliseen, automaattinen esilämmitysaika siirtyy mukana ja haluttu arvo asetetaan käsipyörällä. LiftArc Lift Arc -tilassa valokaari syttyy, kun elektrodilla kosketetaan työkappaleeseen ja elektrodi nostetaan irti työkappaleesta. Sytytys LiftArc toiminnon avulla. Vaiheessa 1 elektrodia pidetään suoraan työkappaletta vasten. Kun liipaisinta painetaan vaiheessa 2, elektrodiin syötetään pieni virta. Valokaari syttyy vaiheessa 3, kun käyttäjä nostaa elektrodin irti työkappaleesta. Tämän jälkeen virta kasvaa säädettyyn arvoon. 2-vaihe Kaasun esisyöttö Rampin nousuaika Rampin laskuaika Kaasun jälkisyöttö Toiminnot pistooliliipaisimen 2-vaiheohjauksella. 2-vaiheohjauksessa mahdollinen kaasun esisyöttö käynnistyy ja valokaari syttyy, kun TIG-pistoolin liipaisinta painetaan (1). Tämän jälkeen virta kasvaa säädettyyn arvoon (mahdollisessa rampin nousuajassa). Kun liipaisin vapautetaan (2), virtaa pienennetään (mahdollisessa rampin laskuajassa) ja valokaari sammutetaan. Tämän jälkeen seuraa mahdollinen kaasun jälkisyöttö

11 4-vaihe Kaasun esisyöttö Rampin nousuaika Rampin laskuaika Kaasun jälkisyöttö Toiminnot pistooliliipaisimen 4-vaiheohjauksella. 4-vaiheohjauksessa mahdollinen kaasun esisyöttö käynnistyy, kun pistoolin kosketinta painetaan (1). Esisyöttöajan kuluttua virta kasvaa ohjaustasolle (muutaman ampeerin) ja valokaari syttyy. Kun liipaisin vapautetaan (2), virta kasvaa säädettyyn arvoon (mahdollisessa rampin nousuajassa). Kun liipaisinta taas painetaan (3), virta laskee takaisin ohjaustasolle (mahdollisessa rampin laskuajassa). Kun liipaisin vapautetaan (4), valokaari sammuu ja mahdollinen kaasun jälkisyöttö alkaa. Säätö ohjauspaneelista Säädöt tehdään ohjauspaneelista. Liipaisutietojen vaihto Tämän toiminnon avulla voidaan hitsauspistoolin liipaisimen kaksoispainalluksella valita eri esiasetetut hitsausohjelmat. Koskee vain TIG-hitsausta. Kauko-ohjain Säädöt tehdään kauko-ohjaimesta. Kauko-ohjaimen pitää olla kytkettynä koneen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Ohjauspaneeli ei ole käytössä, kun kauko-ohjain on aktivoitu. VRD (Voltage Reducing Device) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei nouse yli 35 V:n, kun hitsaus ei ole käynnissä. Tämä ilmaistaan sillä, että VRD-merkkivalo palaa. VRD-toiminto deaktivoituu, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite nousee yli 35 V:n, näyttöön tulee vikailmoitus (16). Hitsausta ei voi aloittaa niin kauan kuin vikailmoitus näkyy näytössä

12 2.3 Piilotetut TIG-toiminnot Ohjauspaneelissa on piilotettuja toimintoja. Toimintoihin pääsee käsiksi pitämällä painike painettuna 5 sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto oikealla nuolipainikkeella. Säätöpyörää käytetään valitun toiminnon arvon säätämiseen. Piilotetuista toiminnoista poistutaan pitämällä painike ajan. painettuna 5 sekunnin Toiminto A = kaasu esisyöttö Asetus 0-5 s l = minimivirta 0-99% L = autom. käynnistyspulssi /elektrodin 0 = POIS; 1 = PÄÄLLÄ esilämmitys P = käynnistyspulssi b = mikropulssi (vain DC) arvo toimitettaessa 70 A kun asetus on 60A 0 = POIS; 1 = PÄÄLLÄ Kaasun esisyöttö Kaasun esisyötöllä määritetään kuinka kauan suojakaasua virtaa ennen valokaaren sytytystä. Minimivirta Tässä asetetaan T1 Foot CAN-kauko-ohjaimen minimivirta. Jos maksimivirta on 100 A ja minimivirran tulee olla 50 A, aseta piilotoiminto min virta arvoon 50 %. Jos maksimivirta on 100 A ja minimivirran tulee olla 90 A, aseta min virta arvoon 90 %. Tämä toiminto koskee myös taustavirran asetusta pulssitetussa TIG-hitsauksessa. Elektrodin esilämmitys Automaattinen käynnistyspulssi/elektrodin esilämmitys (L) toiminnossa elektrodin esilämmitys on aktivoitu vain vaihtovirtahitsauksessa. Toiminnolla pyritään nopeasti saavuttamaan vakaa valokaari ja esilämmitys pidentää elektrodin käyttöikää. Käynnistyspulssi Huomautus! Manuaalisen käynnistyspulssin (P) aktivoimiseksi toiminto (L) pitää ensin deaktivoida piilotetuissa toiminnoissa, valitse (0 =POIS). Käynnistyspulssi takaa luotettavan ja hallitun käynnistyksen ja se on sovitettu elektrodin halkaisijaan ja asetettuun hitsausvirtaan

13 Mikropulssi Mikropulssin valintaa varten valittuna pitää olla pulssitettu virta. Pulssiajan ja taustavirran ajan arvo on normaalisti 0,01-2,50 sekuntia. Mikropulssitoiminnon avulla aikaa voidaan pienentää 0,001 sekuntiin. Kun mikropulssitoiminto on aktiivinen, 0,25 sekuntia lyhyemmät ajat näytetään ilman desimaalipilkkua. 3 PUIKKOHITSAUS (MMA) 3.1 Asetukset Toiminto Säätöalue Säätöaskel Arvo toimitettaessa Virta 16 - maks. A 2) 1 A 100 A Kuumakäynnistys Hotstart 1) Kaaripaine Arc force 1) Täppäyshitsaus 1) 0=POIS tai 1=PÄÄLLÄ - POIS Hitsaussäädin ArcPlus 1) 1=POIS tai 0=PÄÄLLÄ - PÄÄLLÄ Säätö ohjauspaneelista POIS tai PÄÄLLÄ - PÄÄLLÄ Kauko-ohjain POIS tai PÄÄLLÄ - POIS Min virta 0-99% - 30% 1) Nämä toiminnot ovat piilotettuja toimintoja, katso kuvaus kohdassa ) Säätöalue riippuu käytettävästä virtalähteestä. 3.2 Symbolien ja toimintojen selitykset VRD (Voltage Reducing Device) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei nouse yli 35 V:n, kun hitsaus ei ole käynnissä. Tämä ilmaistaan sillä, että VRD-merkkivalo palaa. VRD-toiminto deaktivoituu, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite nousee yli 35 V:n, näyttöön tulee vikailmoitus (16). Hitsausta ei voi aloittaa niin kauan kuin vikailmoitus näkyy näytössä. Puikkohitsaus (MMA) MMA eli puikkohitsaus on päällystetyillä elektrodeilla suoritettavaa hitsausta. Kun valokaari syttyy, elektrodi sulaa ja kuori muodostaa suojaavan kuonakerroksen. MMA-hitsaus on mahdollista käännetyllä napaisuudella ilman, että hitsauskaapelit on irrotettava virtalähteestä. Valitse MMA-hitsaus ja paina sitten

14 AC, vaihtovirtahitsaus DC (-), tasavirtahitsaus puikko negatiivisena napana Merkkivaloja ei pala, tasavirtahitsaus puikko positiivisena napana. Säätö ohjauspaneelista Säädöt tehdään ohjauspaneelista. Kauko-ohjain Säädöt tehdään kauko-ohjaimesta. Kauko-ohjaimen pitää olla kytkettynä koneen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Ohjauspaneeli ei ole käytössä, kun kauko-ohjain on aktivoitu. 3.3 Piilotetut MMA-toiminnot Ohjauspaneelissa on piilotettuja toimintoja. Toimintoihin pääsee käsiksi pitämällä painike painettuna 5 sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto oikealla nuolipainikkeella. Säätöpyörää käytetään valitun toiminnon arvon säätämiseen. Toiminto Asetus C = kaaripaine Arc Force 0-99 d = täppäyshitsaus F = säädintyyppi ArcPlus 0 = POIS; 1 = PÄÄLLÄ 1 = POIS; 0 = PÄÄLLÄ H = kuumakäynnistys Hot start 0-99 l = min virta 1-99 % Piilotetuista toiminnoista poistutaan pitämällä painike ajan. painettuna 5 sekunnin Kaaripaine Arc force Kaaripaine Arc force määrittää sen, kuinka virranvoimakkuus muuttuu kaaren pituuden muuttuessa. Pieni arvo synnyttää rauhallisemman valokaaren ja vähemmän hitsausroiskeita. Täppäyshitsaus Täppäyshitsausta käytetään ruostumattoman teräksen hitsaukseen. Tässä hitsausprosessissa valokaari vuorotellen syttyy ja sammuu, mikä helpottaa lämmönsyötön hallintaa. Valokaari sammuu heti, kun elektrodi nostetaan hieman irti työkappaleesta. Säädintyyppi ArcPlus Hitsaussäädin ArcPlus antaa voimakkaamman, keskitetymmän ja rauhallisemman valokaaren. Se palautuu nopeammin pisaraoikosulun jälkeen, mikä pienentää

15 elektrodin kiinni juuttumisen vaaraa. Useimmissa hitsaussovelluksissa saadaan paras lopputulos, kun ArcPlus on PÄÄLLÄ (0) Kuumakäynnistys Hot start Kuumakäynnistys Hot start suurentaa hitsausvirtaa säädettävän ajanjakson ajan hitsausprosessin alussa. Tämä vähentää hitsisauman alkuun muodostuvan liitosvian vaaraa

16 4 HITSAUSDATAMUISTI Ohjauspaneelin muistiin voidaan tallentaa kaksi hitsausohjelmaa. Tallenna hitsaustiedot muistiin pitämällä painike tai painettuna 5 sekunnin ajan. Vihreä merkkivalo alkaa vilkkua, kun hitsausdata on tallennettu. Hitsausdatamuisti vaihdetaan painamalla painiketta tai. Hitsausdatamuisti on akkuvarmistettu, joten asetukset säilyvät muistissa vaikka kone kytketään pois päältä. 5 VIKAKOODIT Vikakoodeilla osoitetaan laitteistossa ilmenneet viat. Ne osoitetaan näytön alareunassa näkyvällä E kirjaimella ja vikakoodinumerolla. Vian aiheuttanut yksikkö ilmaistaan näytössä näkyvällä yksikkönumerolla. Vikakoodinumero ja yksikkönumero näkyvät vuorotellen. Jos useampia vikoja on havaittu, näytetään vain viimeksi ilmenneen vian koodi. Vikakoodi poistetaan näytöstä painamalla jotain toimintopainiketta tai kiertämällä säätöpyörää. Huomautus! Jos kauko-ohjain on aktivoitu, deaktivoi kauko-ohjain painamalla vikakoodin poistamiseksi. 5.1 Vikakoodiluettelo U 0 = hitsausdatayksikkö U 2 = virtalähde U 5 = AC-yksikkö U 1 = jäähdytyslaite U 4 = kauko-ohjain Vikakoodi Kuvaus U 0 U 1 U 2 U 4 U 5 4 Syöttöjännite 5 V x x 6 Korkea lämpötila x x x 7 Korkea lämpötila x 8 Syöttöjännite 24 V/15 V x x 9 Syöttöjännite -11 V x x 12 Tiedonsiirtovika (varoitus) x x x x 14 Tiedonsiirtovika (väylävika) x 15 Hävinneitä viestejä x 16 Suuri tyhjäkäyntijännite VRD x 19 Vika pysyvässä muistissa x 20 Suuri induktanssi hitsauspiirissä x 25 Yhteys AC-yksikköön katkennut x 26 Ohjelmavirhe x 29 Ei veden virtausta x x 41 Katkennut yhteys jäähdytyslaitteeseen x

17 5.2 Vikakoodien kuvaus Vikakoodi E 4 U 0 U 5 E 6 U 1 U 2 U 5 E 7 U 5 E 8 U 1 U 5 E 9 U 1 U 5 E 12 U 0 U 1 U 4 U 5 E 14 U 0 E 15 U 0 E 16 U 2 E 19 U 0 Kuvaus Jännitteenlasku 5 V syöttöjännitteessä Syöttöjännite liian alhainen. Käynnissä oleva hitsausprosessi keskeytetään ja käynnistys estetään. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon. Korkea lämpötila Ylikuumenemissuoja on lauennut. Käynnissä oleva hitsausprosessi keskeytetään eikä virtalähdettä voi kytkeä päälle ennen kuin lämpötila on laskenut. Toimenpide: Tarkasta, että jäähdytysilman tulo-/poistoaukot eivät ole tukossa tai likaiset. Tarkasta myös työjakso ja ettei nimellisarvoja ylitetä. Korkea lämpötila Ylikuumenemissuoja on lauennut. Käynnissä oleva hitsausprosessi keskeytetään eikä virtalähdettä voi kytkeä päälle ennen kuin lämpötila on laskenut. Toimenpide: Tarkasta, että jäähdytysilman tulo-/poistoaukot eivät ole tukossa tai likaiset. Tarkasta myös työjakso ja ettei nimellisarvoja ylitetä. Virheellinen 24 V/15 V jännitteensyöttö Syöttöjännite liian suuri tai liian pieni. Käynnissä oleva hitsausprosessi keskeytetään ja käynnistys estetään. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon. Virheellinen 24 V/15 V jännitteensyöttö Syöttöjännite liian suuri tai liian pieni. Käynnissä oleva hitsausprosessi keskeytetään ja käynnistys estetään. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon. Tiedonsiirtovika (varoitus) Vähemmän vakavia häiriöitä CAN-väylässä. Toimenpide: Tarkasta, että kaikki CAN-väylään kytketyt yksiköt ovat kunnossa. Tarkasta kaapelit. Ellei vika häviä, ota yhteys huoltoon. Tiedonsiirtovika (väylävika) Vakavia häiriöitä CAN-väylässä. Toimenpide: Tarkasta, että kaikki CAN-väylään kytketyt yksiköt ovat kunnossa. Tarkasta kaapelit. Ellei vika häviä, ota yhteys huoltoon. Tiedonsiirtovika (hävinneitä viestejä) Järjestelmän CAN-väylä on ylikuormittunut. Toimenpide: Ellei vika häviä, ota yhteys huoltoon. Suuri tyhjäkäyntijännite VRD Tyhjäkäyntijännite on ollut liian suuri. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon. Vika pysyvässä muistissa Pysyvän muistin sisältö on virheellinen. Perustiedot otetaan käyttöön. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon

18 Vikakoodi E 20 U 2 E 25 U 0 E 26 U 0 E 29 U 0 U 1 E 41 U 0 Kuvaus Suuri induktanssi hitsauspiirissä Virtalähde ei voi antaa haluttua virtaa, koska hitsauspiirin mitattu induktanssi on liian suuri. Vikailmaisu häviää, jos hitsauksen alussa tehdyssä induktanssin mittauksessa saadaan riittävän pieni arvo. Vikailmaisu voidaan nollata myös katkaisemalla jännitteensyöttö. Toimenpide: Käytä lyhyempiä kaapeleita ja varmista, että kaapelit eivät ole kerällä. Aseta hitsauskaapeli ja maadoituskaapeli vierekkäin. Jos mahdollista, induktanssia voidaan pienentää hitsaamalla lyhyemmällä valokaarella Ellei vika häviä, ota yhteys huoltoon. Yhteys AC-yksikköön katkennut Ohjauspaneelin ja AC-yksikön välinen yhteys katkennut. Käynnissä oleva hitsausprosessi pysäytetään. Toimenpide: Ellei vika häviä, ota yhteys huoltoon. Ohjelmavirhe Jokin on estänyt suorittimen toiminnan ohjelman suorituksen aikana. Ohjelma käynnistetään automaattisesti uudelleen. Käynnissä oleva hitsausprosessi pysäytetään. Tämä vika ei salpaa mitään toimintoja. Toimenpide: Ellei vika häviä, ota yhteys huoltoon. Ei veden virtausta Virtausvartija on lauennut. Käynnissä oleva hitsausprosessi keskeytetään ja käynnistys estetään. Toimenpide: Tarkasta jäähdytyspiiri ja pumppu. Katkennut yhteys jäähdytyslaitteeseen Hitsausdatayksikön ja jäähdytyslaitteen välinen yhteys katkennut. Hitsausprosessi keskeytetään. Toimenpide: Tarkasta kaapelit. Jos vika ei häviä, ota yhteys huoltoon. 6 VARAOSIEN TILAAMINEN Varaosia voi tilata lähimmältä ESAB-edustajalta, tiedot löytyvät tämän esitteen viimeiseltä sivulta

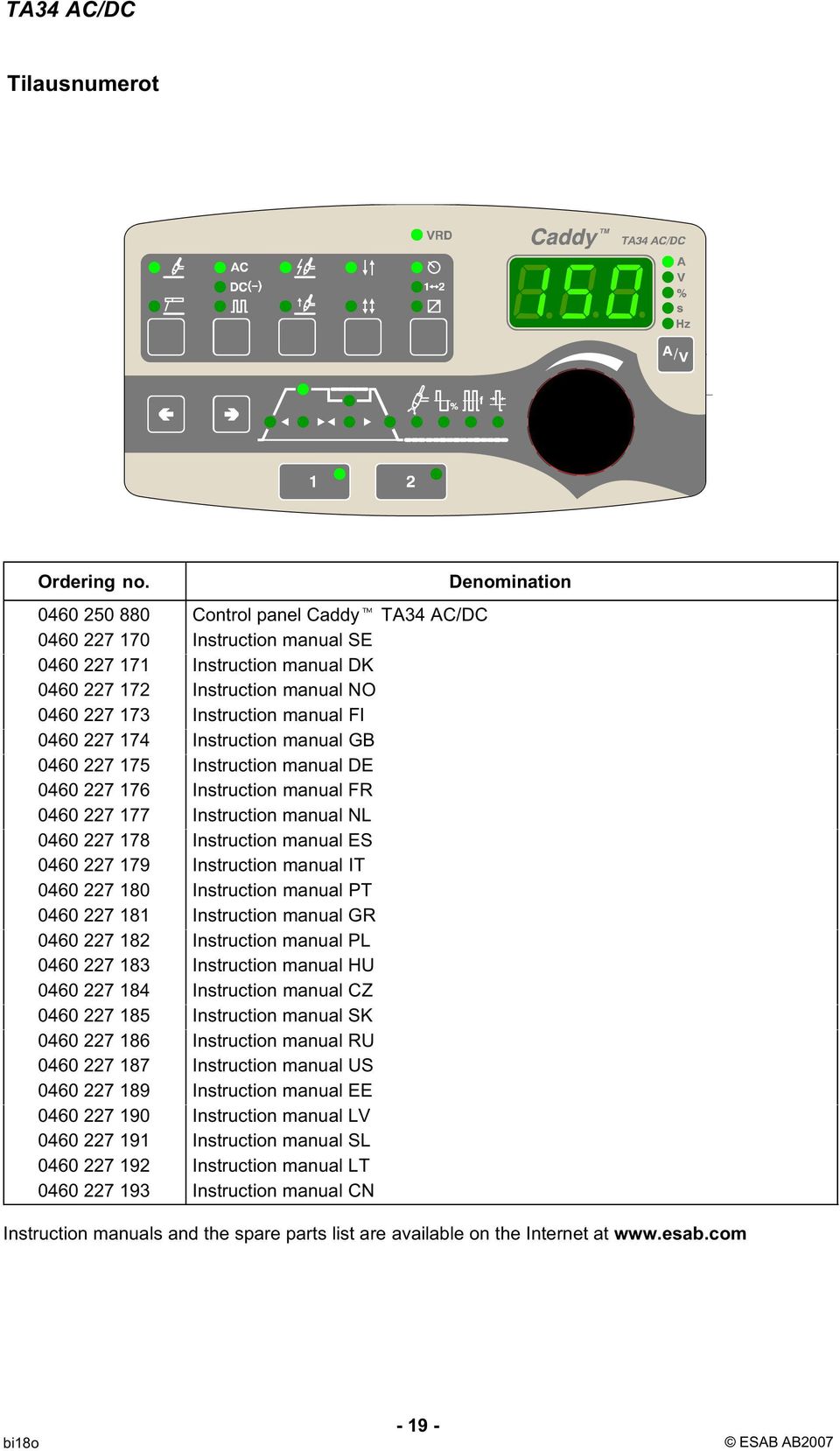

19 TA34 AC/DC Tilausnumerot Ordering no Control panel Caddy TA34 AC/DC Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual SK Instruction manual RU Instruction manual US Instruction manual EE Instruction manual LV Instruction manual SL Instruction manual LT Instruction manual CN Denomination Instruction manuals and the spare parts list are available on the Internet at bi18o
