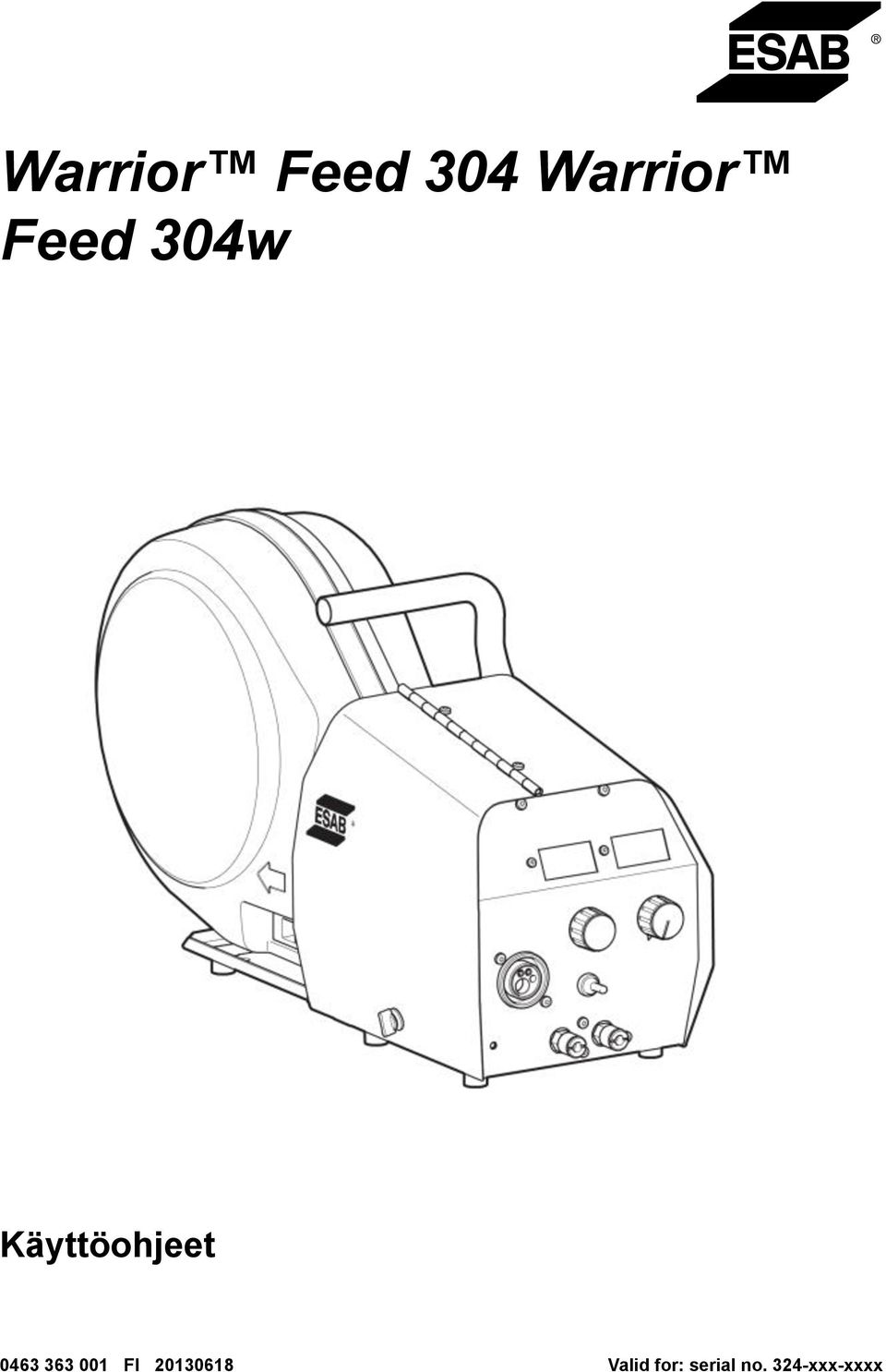

1 Warrior Feed 304 Warrior Feed 304w Käyttöohjeet FI Valid for: serial no. 324-xxx-xxxx

2

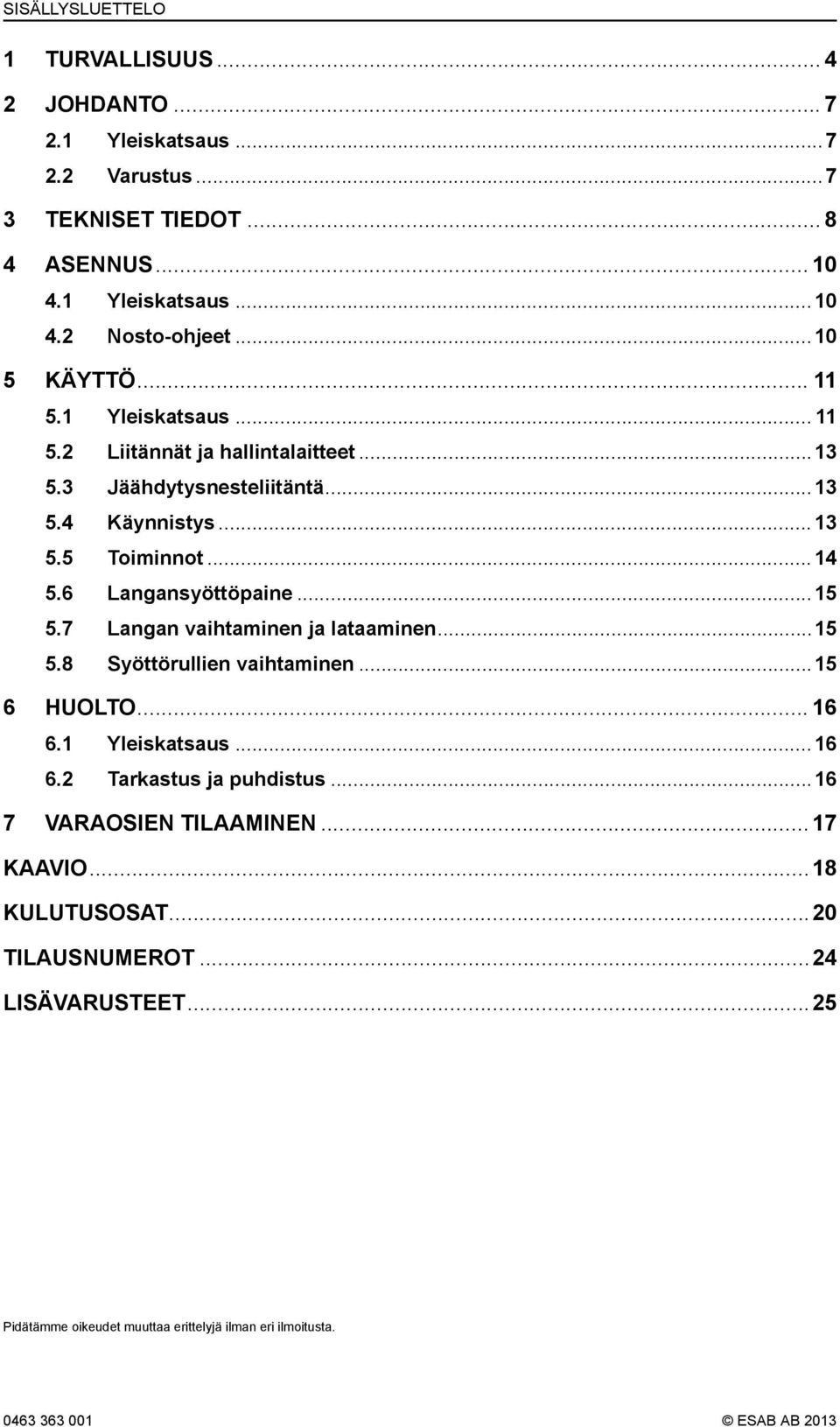

3 SISÄLLYSLUETTELO 1 TURVALLISUUS JOHDANTO Yleiskatsaus Varustus TEKNISET TIEDOT ASENNUS Yleiskatsaus Nosto-ohjeet KÄYTTÖ Yleiskatsaus Liitännät ja hallintalaitteet Jäähdytysnesteliitäntä Käynnistys Toiminnot Langansyöttöpaine Langan vaihtaminen ja lataaminen Syöttörullien vaihtaminen HUOLTO Yleiskatsaus Tarkastus ja puhdistus VARAOSIEN TILAAMINEN KAAVIO...18 KULUTUSOSAT...20 TILAUSNUMEROT...24 LISÄVARUSTEET...25 Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta ESAB AB 2013

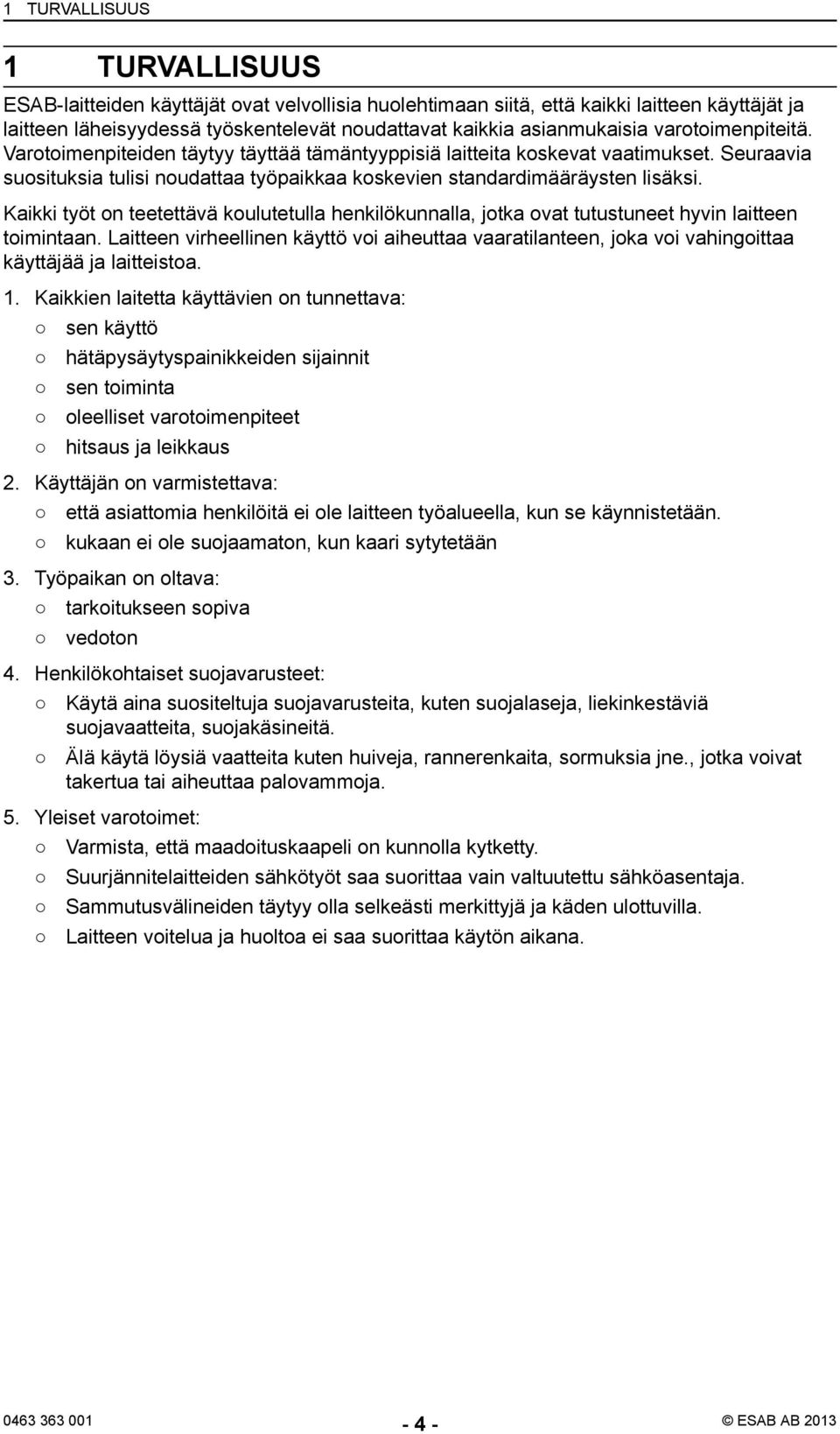

4 1 TURVALLISUUS 1 TURVALLISUUS ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä. Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi. Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa käyttäjää ja laitteistoa. 1. Kaikkien laitetta käyttävien on tunnettava: sen käyttö hätäpysäytyspainikkeiden sijainnit sen toiminta oleelliset varotoimenpiteet hitsaus ja leikkaus 2. Käyttäjän on varmistettava: että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään. kukaan ei ole suojaamaton, kun kaari sytytetään 3. Työpaikan on oltava: tarkoitukseen sopiva vedoton 4. Henkilökohtaiset suojavarusteet: Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä suojavaatteita, suojakäsineitä. Älä käytä löysiä vaatteita kuten huiveja, rannerenkaita, sormuksia jne., jotka voivat takertua tai aiheuttaa palovammoja. 5. Yleiset varotoimet: Varmista, että maadoituskaapeli on kunnolla kytketty. Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja. Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla. Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana ESAB AB 2013

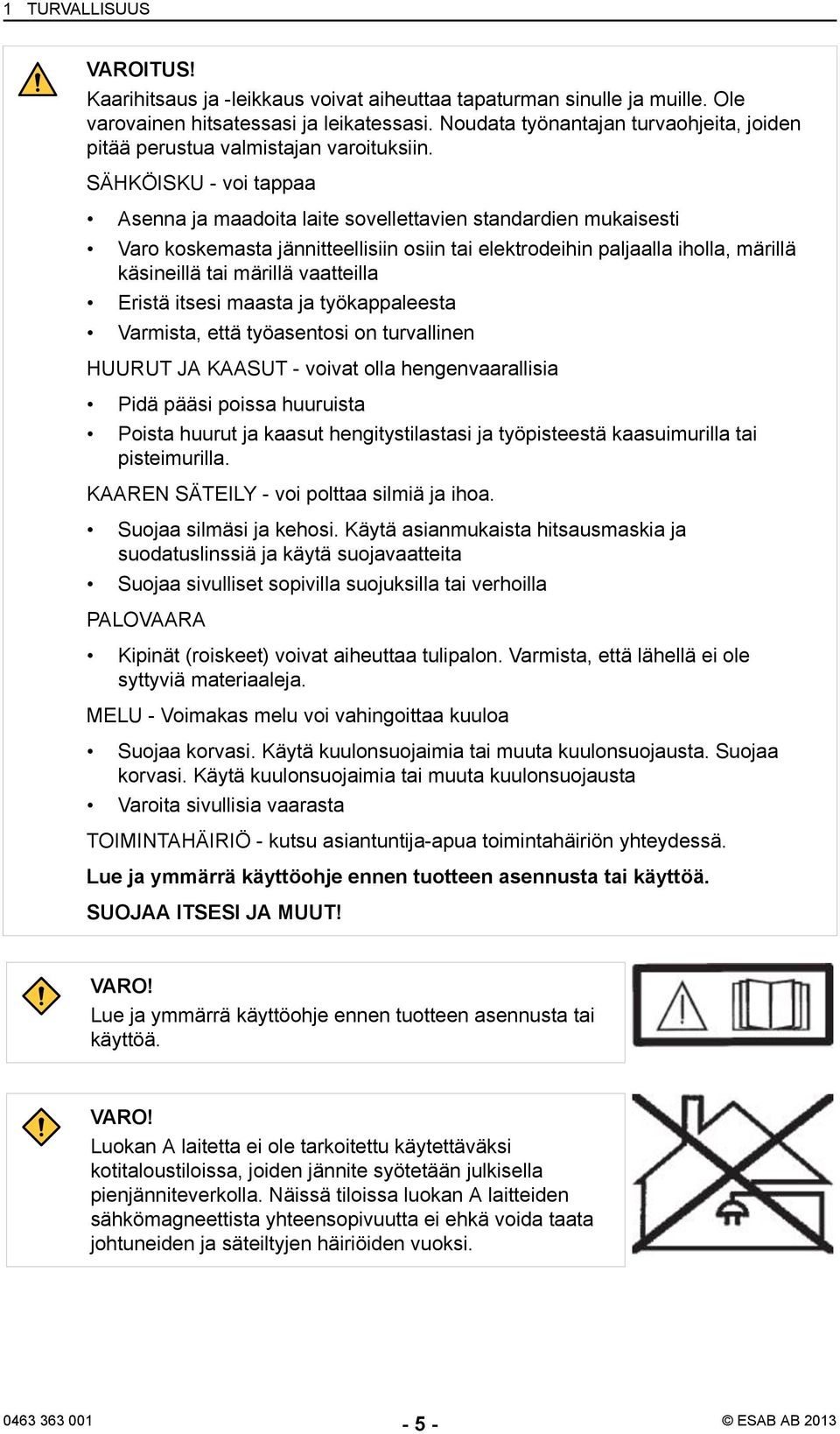

5 1 TURVALLISUUS VAROITUS! Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole varovainen hitsatessasi ja leikatessasi. Noudata työnantajan turvaohjeita, joiden pitää perustua valmistajan varoituksiin. SÄHKÖISKU - voi tappaa Asenna ja maadoita laite sovellettavien standardien mukaisesti Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla, märillä käsineillä tai märillä vaatteilla Eristä itsesi maasta ja työkappaleesta Varmista, että työasentosi on turvallinen HUURUT JA KAASUT - voivat olla hengenvaarallisia Pidä pääsi poissa huuruista Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai pisteimurilla. KAAREN SÄTEILY - voi polttaa silmiä ja ihoa. Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja suodatuslinssiä ja käytä suojavaatteita Suojaa sivulliset sopivilla suojuksilla tai verhoilla PALOVAARA Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole syttyviä materiaaleja. MELU - Voimakas melu voi vahingoittaa kuuloa Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta. Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta Varoita sivullisia vaarasta TOIMINTAHÄIRIÖ - kutsu asiantuntija-apua toimintahäiriön yhteydessä. Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä. SUOJAA ITSESI JA MUUT! VARO! Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä. VARO! Luokan A laitetta ei ole tarkoitettu käytettäväksi kotitaloustiloissa, joiden jännite syötetään julkisella pienjänniteverkolla. Näissä tiloissa luokan A laitteiden sähkömagneettista yhteensopivuutta ei ehkä voida taata johtuneiden ja säteiltyjen häiriöiden vuoksi ESAB AB 2013

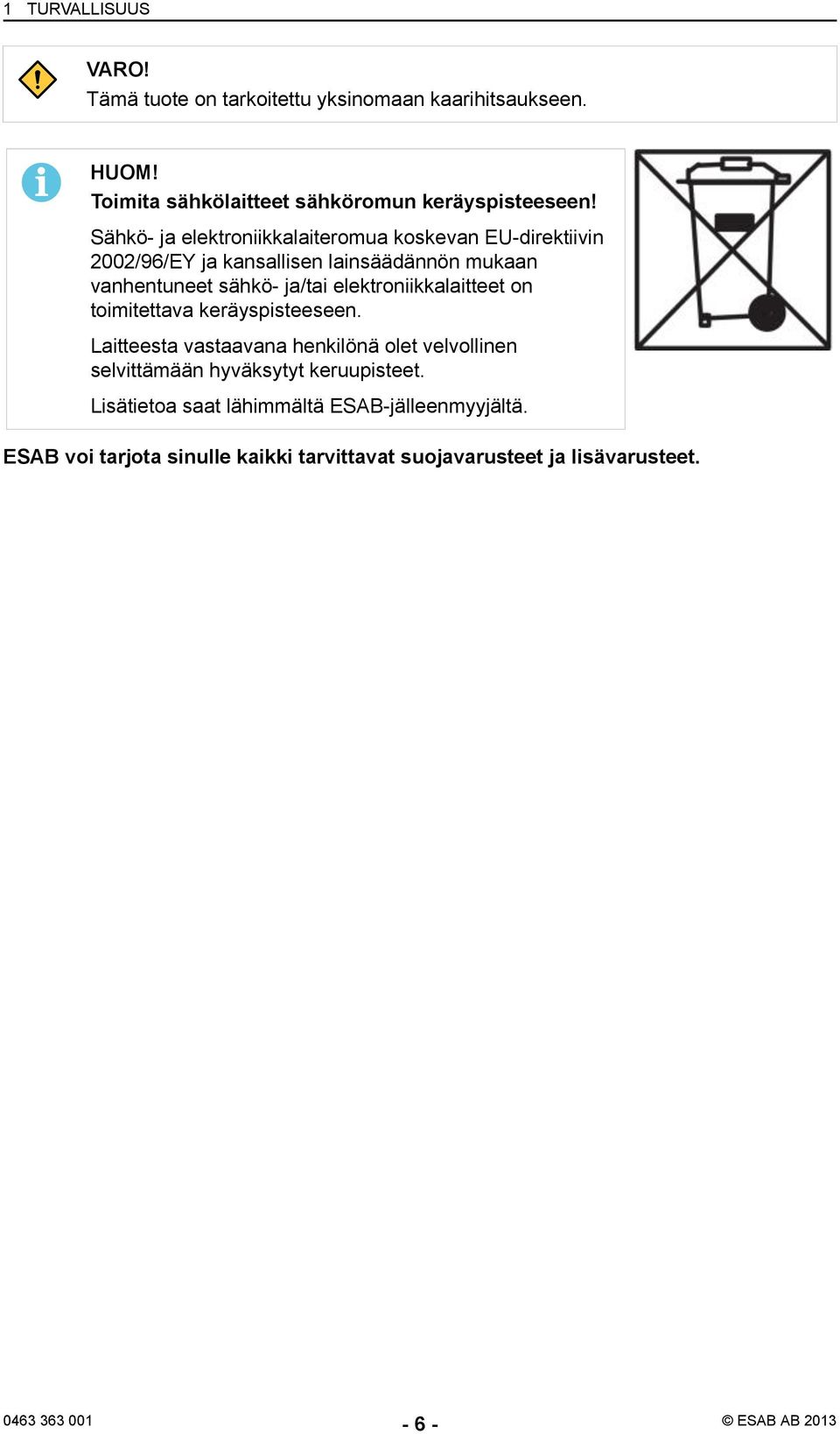

6 1 TURVALLISUUS VARO! Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen. HUOM! Toimita sähkölaitteet sähköromun keräyspisteeseen! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2002/96/EY ja kansallisen lainsäädännön mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet on toimitettava keräyspisteeseen. Laitteesta vastaavana henkilönä olet velvollinen selvittämään hyväksytyt keruupisteet. Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä. ESAB voi tarjota sinulle kaikki tarvittavat suojavarusteet ja lisävarusteet ESAB AB 2013

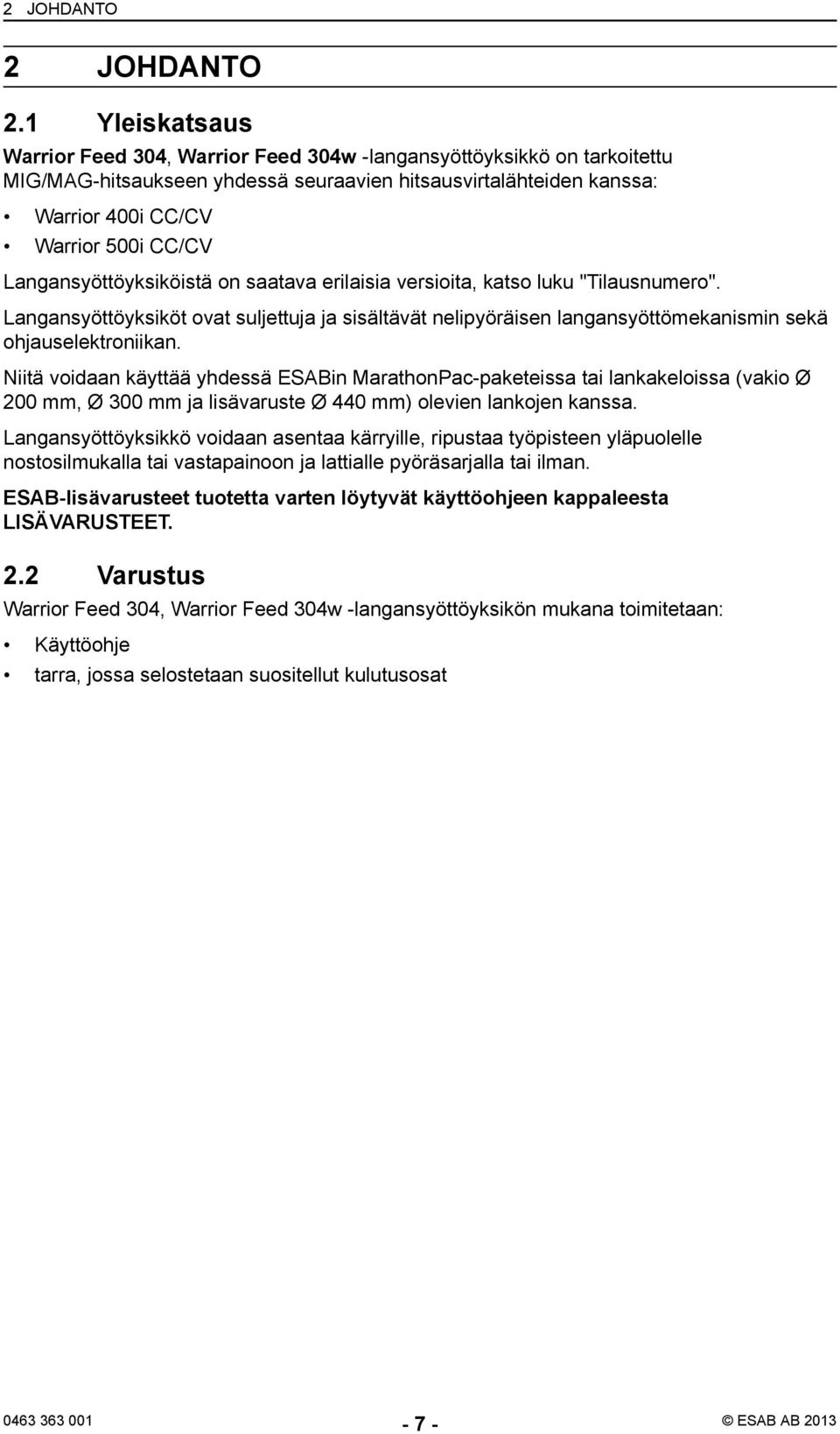

7 2 JOHDANTO 2 JOHDANTO 2.1 Yleiskatsaus Warrior Feed 304, Warrior Feed 304w -langansyöttöyksikkö on tarkoitettu MIG/MAG-hitsaukseen yhdessä seuraavien hitsausvirtalähteiden kanssa: Warrior 400i CC/CV Warrior 500i CC/CV Langansyöttöyksiköistä on saatava erilaisia versioita, katso luku "Tilausnumero". Langansyöttöyksiköt ovat suljettuja ja sisältävät nelipyöräisen langansyöttömekanismin sekä ohjauselektroniikan. Niitä voidaan käyttää yhdessä ESABin MarathonPac-paketeissa tai lankakeloissa (vakio Ø 200 mm, Ø 300 mm ja lisävaruste Ø 440 mm) olevien lankojen kanssa. Langansyöttöyksikkö voidaan asentaa kärryille, ripustaa työpisteen yläpuolelle nostosilmukalla tai vastapainoon ja lattialle pyöräsarjalla tai ilman. ESAB-lisävarusteet tuotetta varten löytyvät käyttöohjeen kappaleesta LISÄVARUSTEET. 2.2 Varustus Warrior Feed 304, Warrior Feed 304w -langansyöttöyksikön mukana toimitetaan: Käyttöohje tarra, jossa selostetaan suositellut kulutusosat ESAB AB 2013

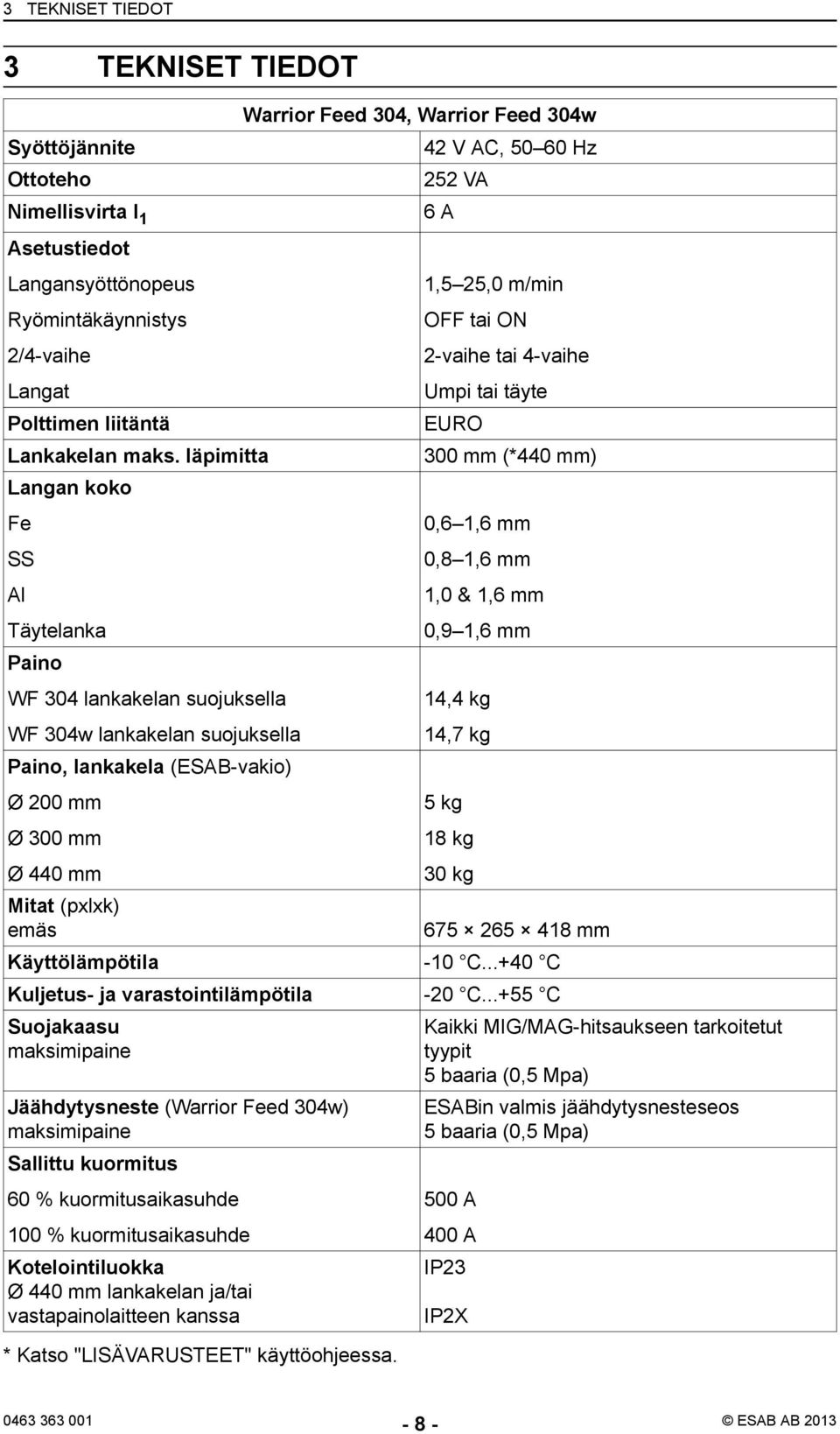

8 3 TEKNISET TIEDOT 3 TEKNISET TIEDOT Syöttöjännite Ottoteho Nimellisvirta I 1 Asetustiedot Langansyöttönopeus Ryömintäkäynnistys 2/4-vaihe Langat Polttimen liitäntä Lankakelan maks. läpimitta Langan koko Fe SS Al Täytelanka Paino WF 304 lankakelan suojuksella WF 304w lankakelan suojuksella Paino, lankakela (ESAB-vakio) Ø 200 mm Ø 300 mm Ø 440 mm Mitat (pxlxk) emäs Warrior Feed 304, Warrior Feed 304w 42 V AC, Hz 252 VA 6 A 1,5 25,0 m/min OFF tai ON 2-vaihe tai 4-vaihe Umpi tai täyte EURO 300 mm (*440 mm) 0,6 1,6 mm 0,8 1,6 mm 1,0 & 1,6 mm 0,9 1,6 mm 14,4 kg 14,7 kg 5 kg 18 kg 30 kg mm Käyttölämpötila -10 C C Kuljetus- ja varastointilämpötila -20 C C Suojakaasu maksimipaine Jäähdytysneste (Warrior Feed 304w) maksimipaine Sallittu kuormitus 60 % kuormitusaikasuhde 100 % kuormitusaikasuhde Kotelointiluokka Ø 440 mm lankakelan ja/tai vastapainolaitteen kanssa * Katso "LISÄVARUSTEET" käyttöohjeessa. Kaikki MIG/MAG-hitsaukseen tarkoitetut tyypit 5 baaria (0,5 Mpa) ESABin valmis jäähdytysnesteseos 5 baaria (0,5 Mpa) 500 A 400 A IP23 IP2X ESAB AB 2013

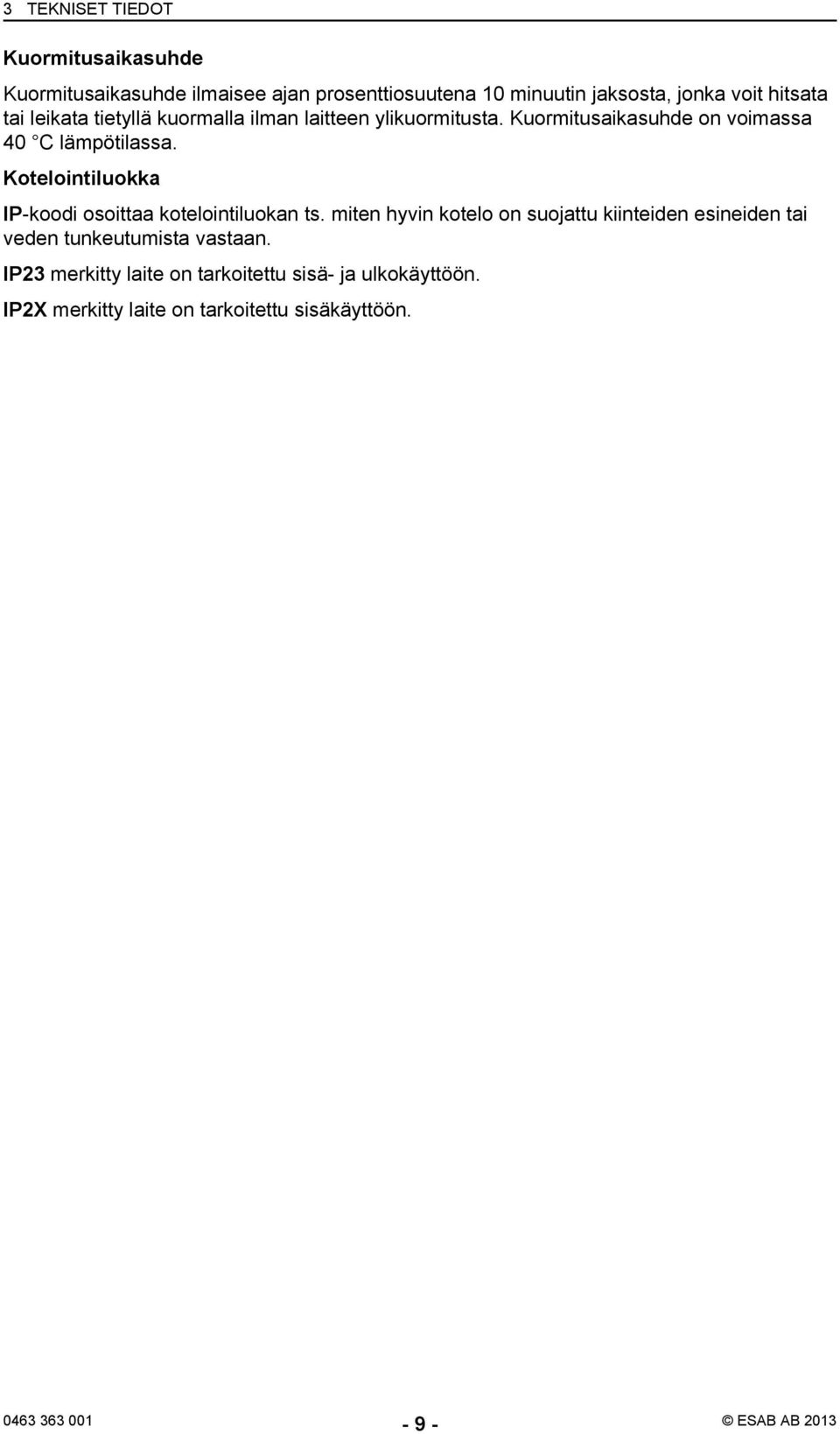

9 3 TEKNISET TIEDOT Kuormitusaikasuhde Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa 40 C lämpötilassa. Kotelointiluokka IP-koodi osoittaa kotelointiluokan ts. miten hyvin kotelo on suojattu kiinteiden esineiden tai veden tunkeutumista vastaan. IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön. IP2X merkitty laite on tarkoitettu sisäkäyttöön ESAB AB 2013

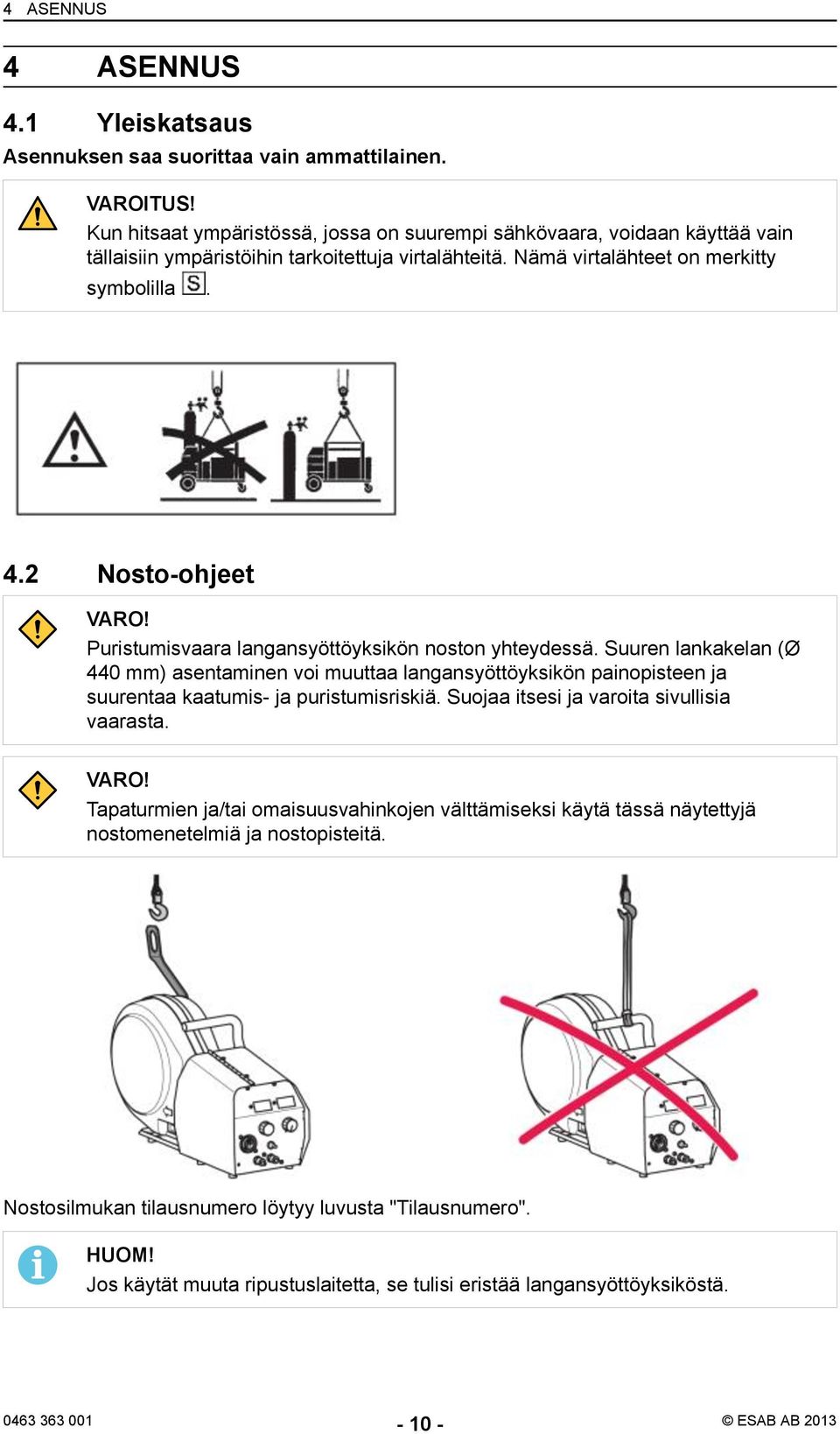

10 4 ASENNUS 4 ASENNUS 4.1 Yleiskatsaus Asennuksen saa suorittaa vain ammattilainen. VAROITUS! Kun hitsaat ympäristössä, jossa on suurempi sähkövaara, voidaan käyttää vain tällaisiin ympäristöihin tarkoitettuja virtalähteitä. Nämä virtalähteet on merkitty symbolilla. 4.2 Nosto-ohjeet VARO! Puristumisvaara langansyöttöyksikön noston yhteydessä. Suuren lankakelan (Ø 440 mm) asentaminen voi muuttaa langansyöttöyksikön painopisteen ja suurentaa kaatumis- ja puristumisriskiä. Suojaa itsesi ja varoita sivullisia vaarasta. VARO! Tapaturmien ja/tai omaisuusvahinkojen välttämiseksi käytä tässä näytettyjä nostomenetelmiä ja nostopisteitä. Nostosilmukan tilausnumero löytyy luvusta "Tilausnumero". HUOM! Jos käytät muuta ripustuslaitetta, se tulisi eristää langansyöttöyksiköstä ESAB AB 2013

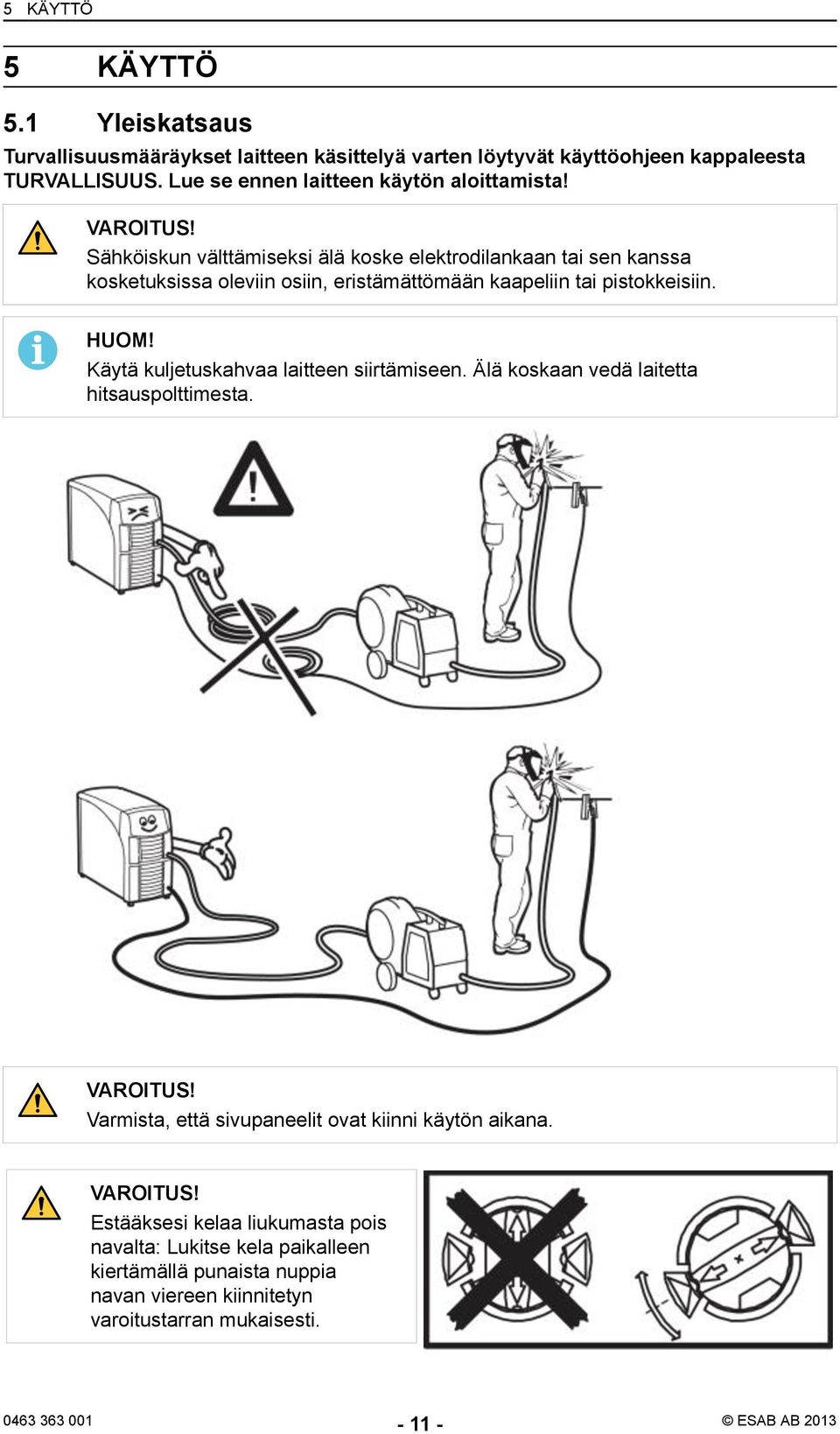

11 5 KÄYTTÖ 5 KÄYTTÖ 5.1 Yleiskatsaus Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta TURVALLISUUS. Lue se ennen laitteen käytön aloittamista! VAROITUS! Sähköiskun välttämiseksi älä koske elektrodilankaan tai sen kanssa kosketuksissa oleviin osiin, eristämättömään kaapeliin tai pistokkeisiin. HUOM! Käytä kuljetuskahvaa laitteen siirtämiseen. Älä koskaan vedä laitetta hitsauspolttimesta. VAROITUS! Varmista, että sivupaneelit ovat kiinni käytön aikana. VAROITUS! Estääksesi kelaa liukumasta pois navalta: Lukitse kela paikalleen kiertämällä punaista nuppia navan viereen kiinnitetyn varoitustarran mukaisesti ESAB AB 2013

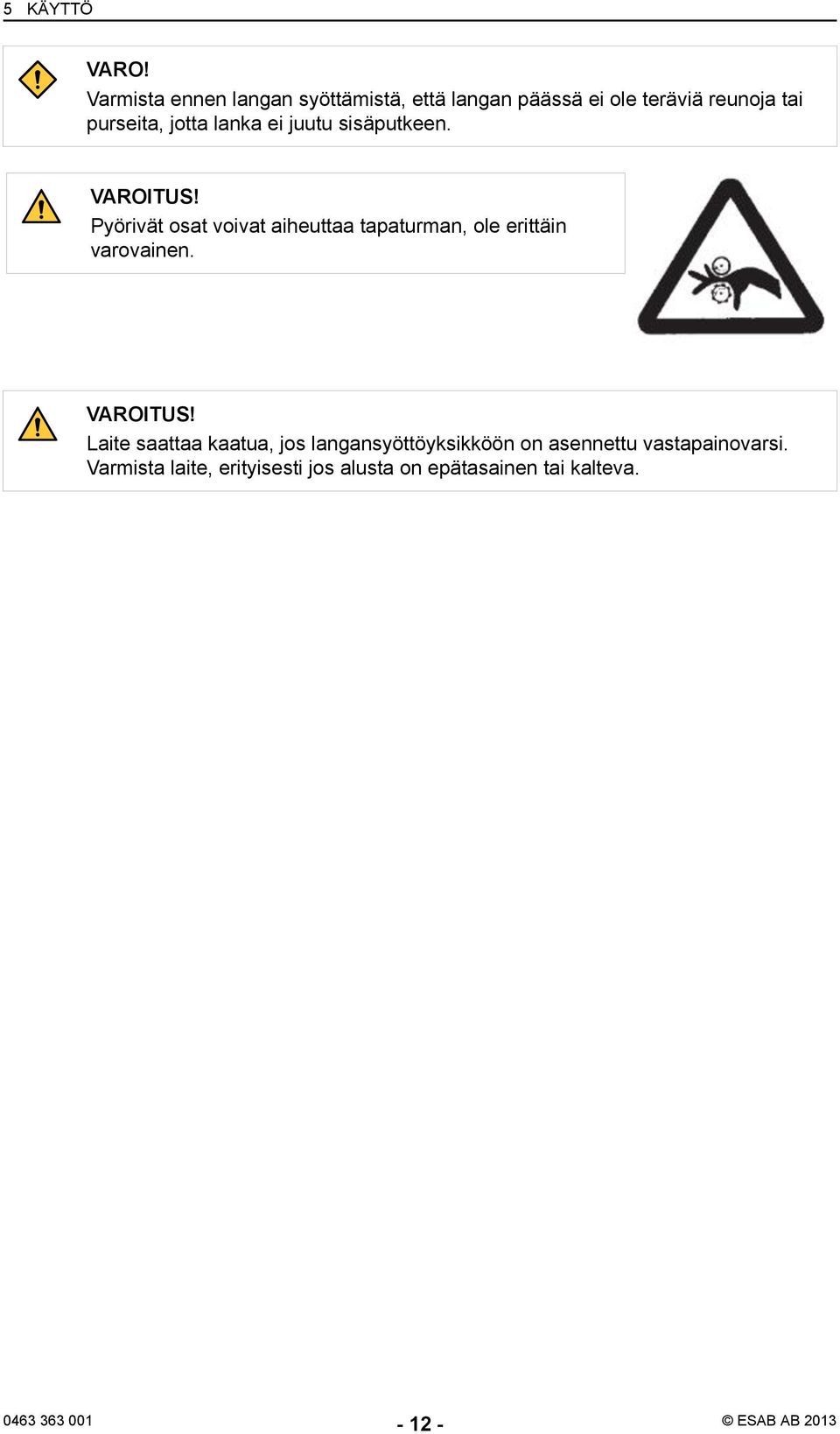

12 5 KÄYTTÖ VARO! Varmista ennen langan syöttämistä, että langan päässä ei ole teräviä reunoja tai purseita, jotta lanka ei juutu sisäputkeen. VAROITUS! Pyörivät osat voivat aiheuttaa tapaturman, ole erittäin varovainen. VAROITUS! Laite saattaa kaatua, jos langansyöttöyksikköön on asennettu vastapainovarsi. Varmista laite, erityisesti jos alusta on epätasainen tai kalteva ESAB AB 2013

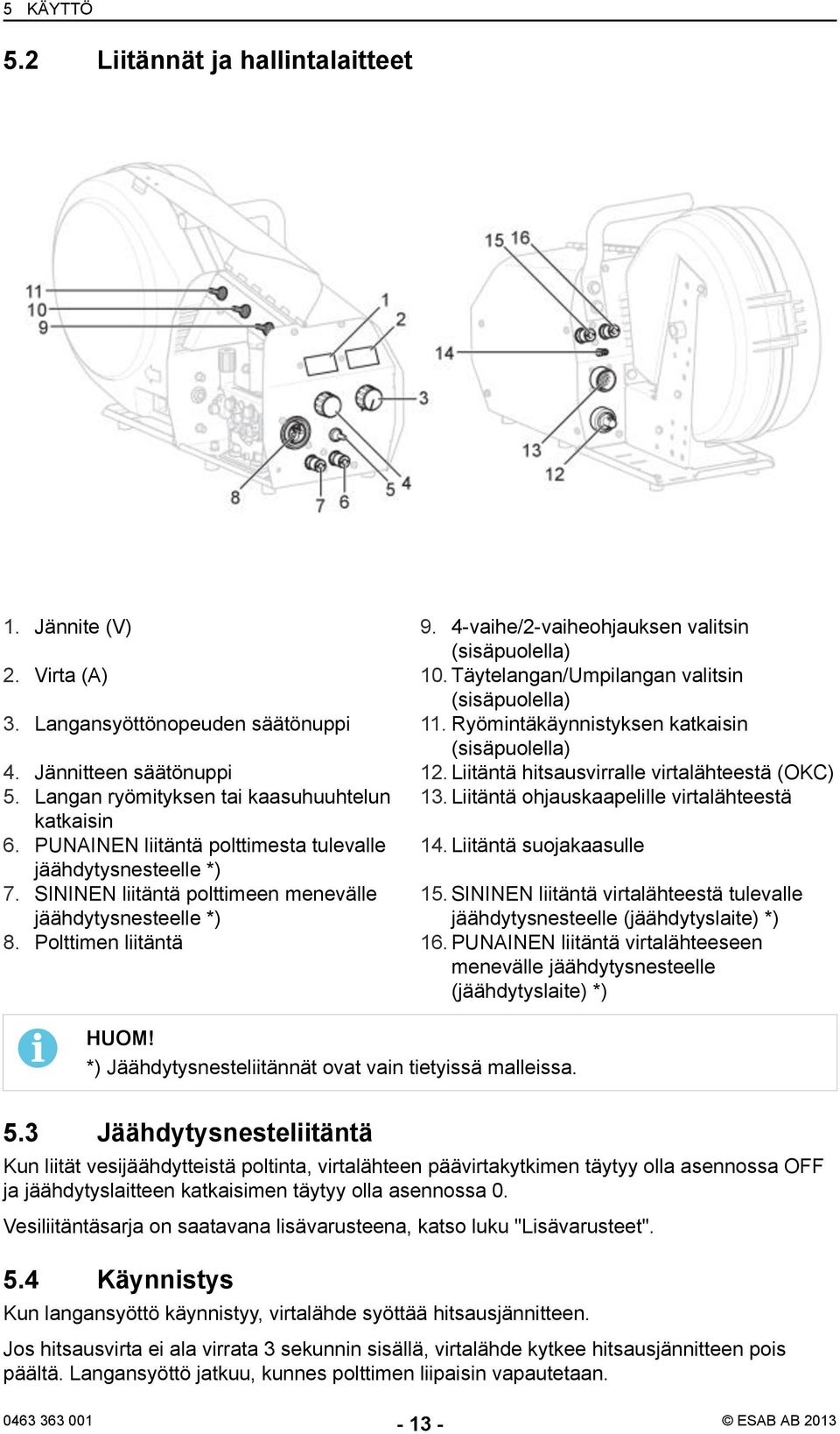

13 5 KÄYTTÖ 5.2 Liitännät ja hallintalaitteet 1. Jännite (V) 9. 4-vaihe/2-vaiheohjauksen valitsin (sisäpuolella) 2. Virta (A) 10. Täytelangan/Umpilangan valitsin (sisäpuolella) 3. Langansyöttönopeuden säätönuppi 11. Ryömintäkäynnistyksen katkaisin (sisäpuolella) 4. Jännitteen säätönuppi 12. Liitäntä hitsausvirralle virtalähteestä (OKC) 5. Langan ryömityksen tai kaasuhuuhtelun 13. Liitäntä ohjauskaapelille virtalähteestä katkaisin 6. PUNAINEN liitäntä polttimesta tulevalle 14. Liitäntä suojakaasulle jäähdytysnesteelle *) 7. SININEN liitäntä polttimeen menevälle 15. SININEN liitäntä virtalähteestä tulevalle jäähdytysnesteelle *) jäähdytysnesteelle (jäähdytyslaite) *) 8. Polttimen liitäntä 16. PUNAINEN liitäntä virtalähteeseen menevälle jäähdytysnesteelle (jäähdytyslaite) *) HUOM! *) Jäähdytysnesteliitännät ovat vain tietyissä malleissa. 5.3 Jäähdytysnesteliitäntä Kun liität vesijäähdytteistä poltinta, virtalähteen päävirtakytkimen täytyy olla asennossa OFF ja jäähdytyslaitteen katkaisimen täytyy olla asennossa 0. Vesiliitäntäsarja on saatavana lisävarusteena, katso luku "Lisävarusteet". 5.4 Käynnistys Kun langansyöttö käynnistyy, virtalähde syöttää hitsausjännitteen. Jos hitsausvirta ei ala virrata 3 sekunnin sisällä, virtalähde kytkee hitsausjännitteen pois päältä. Langansyöttö jatkuu, kunnes polttimen liipaisin vapautetaan ESAB AB 2013

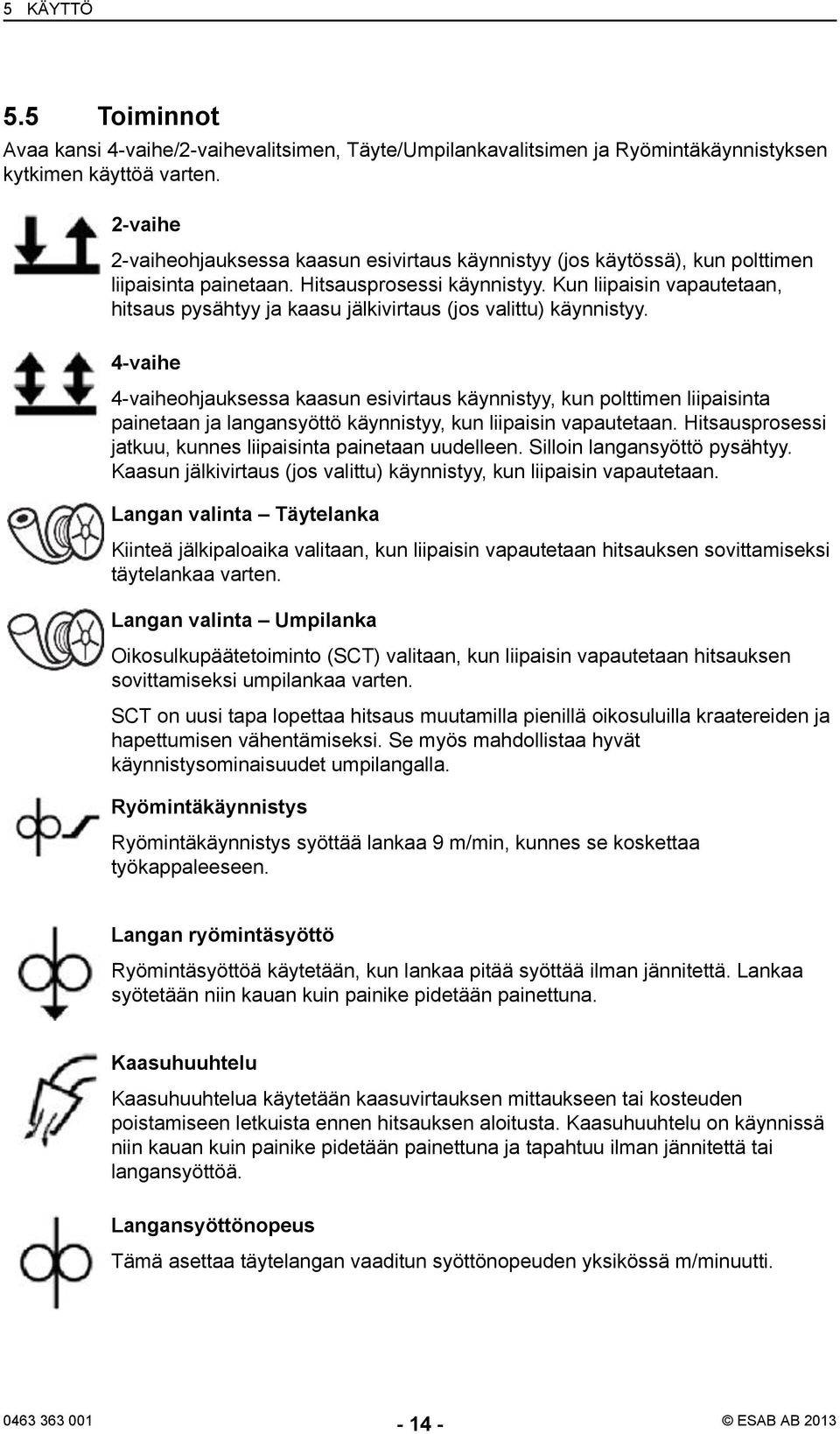

14 5 KÄYTTÖ 5.5 Toiminnot Avaa kansi 4-vaihe/2-vaihevalitsimen, Täyte/Umpilankavalitsimen ja Ryömintäkäynnistyksen kytkimen käyttöä varten. 2-vaihe 2-vaiheohjauksessa kaasun esivirtaus käynnistyy (jos käytössä), kun polttimen liipaisinta painetaan. Hitsausprosessi käynnistyy. Kun liipaisin vapautetaan, hitsaus pysähtyy ja kaasu jälkivirtaus (jos valittu) käynnistyy. 4-vaihe 4-vaiheohjauksessa kaasun esivirtaus käynnistyy, kun polttimen liipaisinta painetaan ja langansyöttö käynnistyy, kun liipaisin vapautetaan. Hitsausprosessi jatkuu, kunnes liipaisinta painetaan uudelleen. Silloin langansyöttö pysähtyy. Kaasun jälkivirtaus (jos valittu) käynnistyy, kun liipaisin vapautetaan. Langan valinta Täytelanka Kiinteä jälkipaloaika valitaan, kun liipaisin vapautetaan hitsauksen sovittamiseksi täytelankaa varten. Langan valinta Umpilanka Oikosulkupäätetoiminto (SCT) valitaan, kun liipaisin vapautetaan hitsauksen sovittamiseksi umpilankaa varten. SCT on uusi tapa lopettaa hitsaus muutamilla pienillä oikosuluilla kraatereiden ja hapettumisen vähentämiseksi. Se myös mahdollistaa hyvät käynnistysominaisuudet umpilangalla. Ryömintäkäynnistys Ryömintäkäynnistys syöttää lankaa 9 m/min, kunnes se koskettaa työkappaleeseen. Langan ryömintäsyöttö Ryömintäsyöttöä käytetään, kun lankaa pitää syöttää ilman jännitettä. Lankaa syötetään niin kauan kuin painike pidetään painettuna. Kaasuhuuhtelu Kaasuhuuhtelua käytetään kaasuvirtauksen mittaukseen tai kosteuden poistamiseen letkuista ennen hitsauksen aloitusta. Kaasuhuuhtelu on käynnissä niin kauan kuin painike pidetään painettuna ja tapahtuu ilman jännitettä tai langansyöttöä. Langansyöttönopeus Tämä asettaa täytelangan vaaditun syöttönopeuden yksikössä m/minuutti ESAB AB 2013

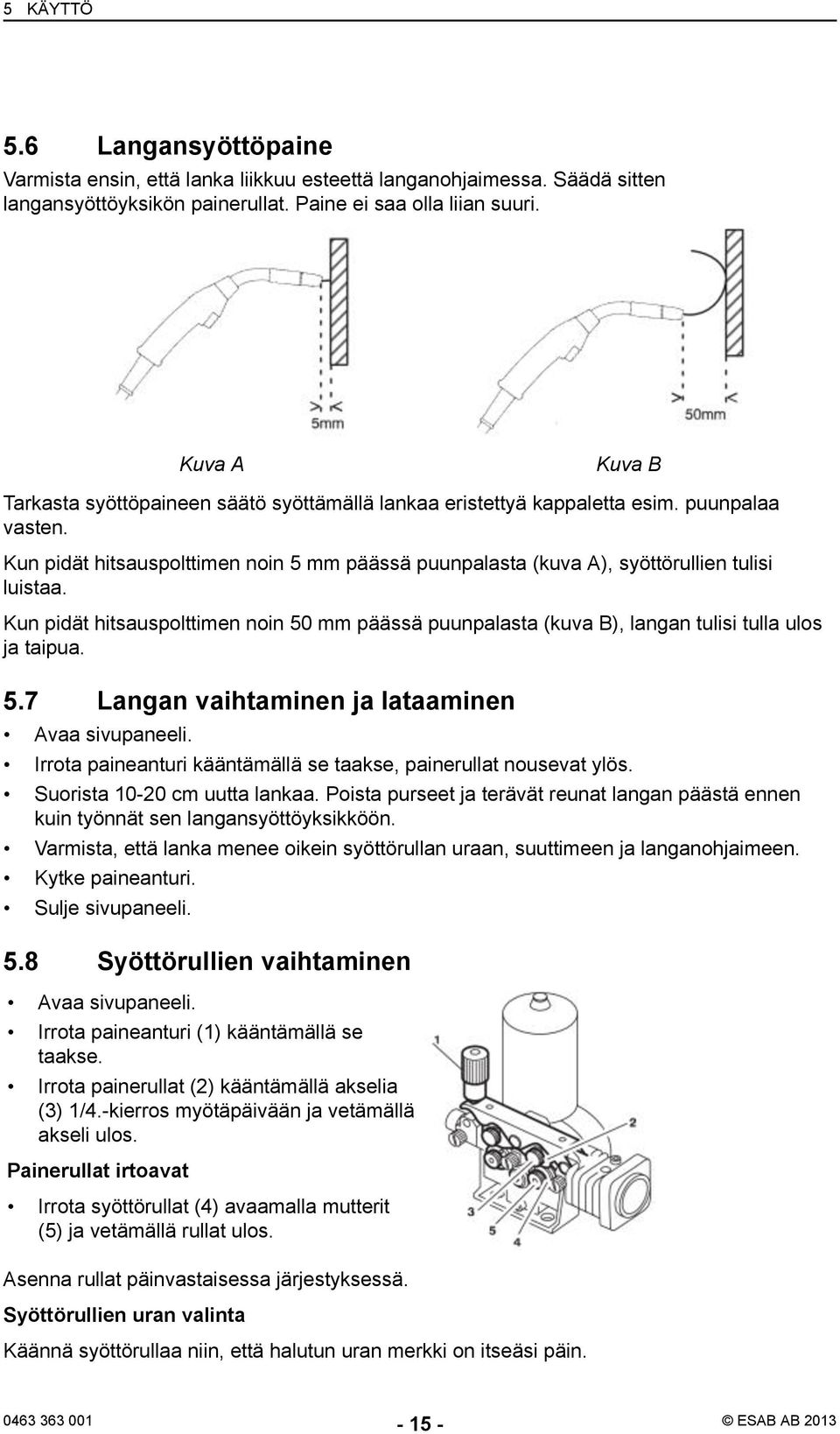

15 5 KÄYTTÖ 5.6 Langansyöttöpaine Varmista ensin, että lanka liikkuu esteettä langanohjaimessa. Säädä sitten langansyöttöyksikön painerullat. Paine ei saa olla liian suuri. Kuva A Kuva B Tarkasta syöttöpaineen säätö syöttämällä lankaa eristettyä kappaletta esim. puunpalaa vasten. Kun pidät hitsauspolttimen noin 5 mm päässä puunpalasta (kuva A), syöttörullien tulisi luistaa. Kun pidät hitsauspolttimen noin 50 mm päässä puunpalasta (kuva B), langan tulisi tulla ulos ja taipua. 5.7 Langan vaihtaminen ja lataaminen Avaa sivupaneeli. Irrota paineanturi kääntämällä se taakse, painerullat nousevat ylös. Suorista cm uutta lankaa. Poista purseet ja terävät reunat langan päästä ennen kuin työnnät sen langansyöttöyksikköön. Varmista, että lanka menee oikein syöttörullan uraan, suuttimeen ja langanohjaimeen. Kytke paineanturi. Sulje sivupaneeli. 5.8 Syöttörullien vaihtaminen Avaa sivupaneeli. Irrota paineanturi (1) kääntämällä se taakse. Irrota painerullat (2) kääntämällä akselia (3) 1/4.-kierros myötäpäivään ja vetämällä akseli ulos. Painerullat irtoavat Irrota syöttörullat (4) avaamalla mutterit (5) ja vetämällä rullat ulos. Asenna rullat päinvastaisessa järjestyksessä. Syöttörullien uran valinta Käännä syöttörullaa niin, että halutun uran merkki on itseäsi päin ESAB AB 2013

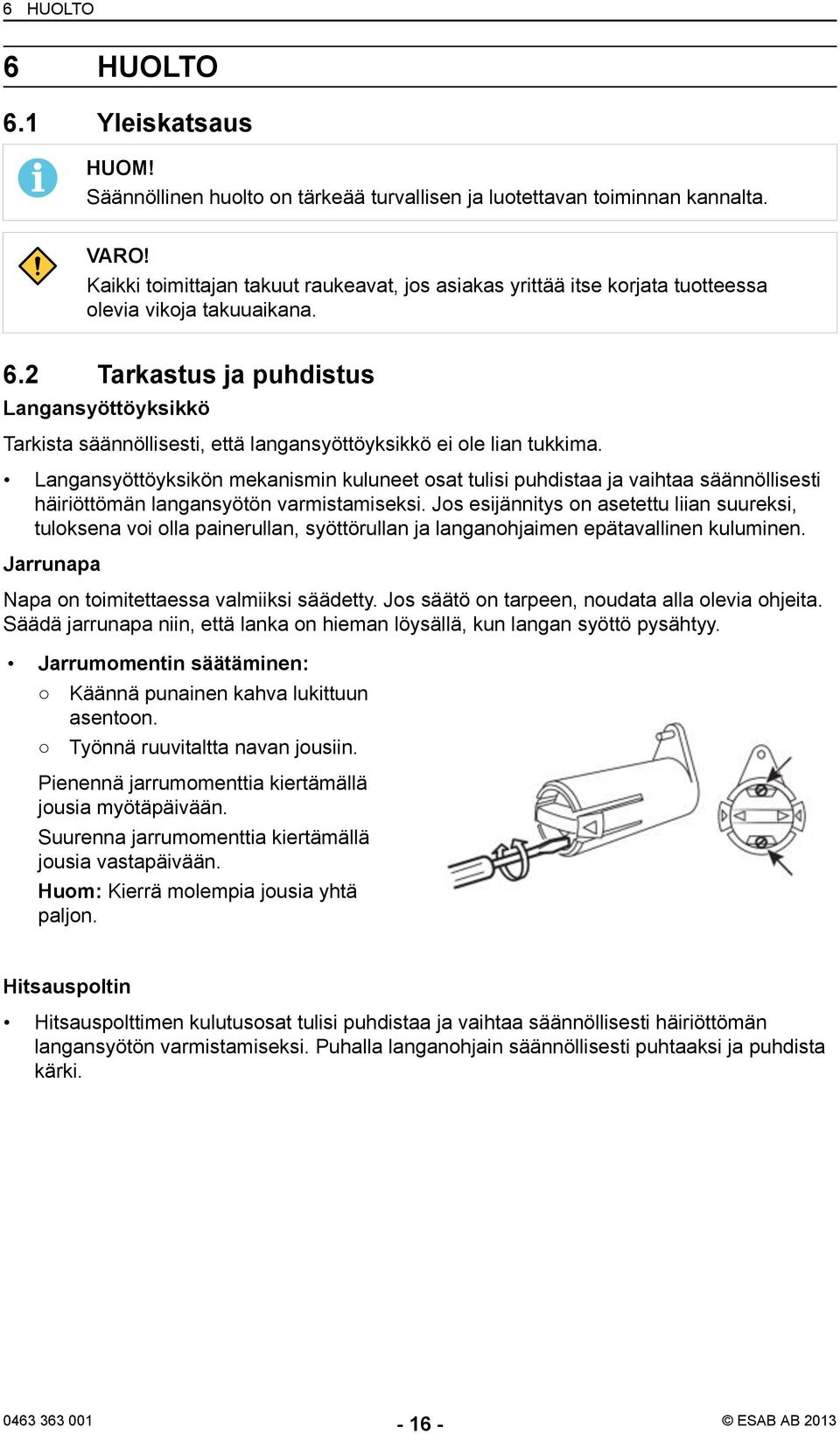

16 6 HUOLTO 6 HUOLTO 6.1 Yleiskatsaus HUOM! Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta. VARO! Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia vikoja takuuaikana. 6.2 Tarkastus ja puhdistus Langansyöttöyksikkö Tarkista säännöllisesti, että langansyöttöyksikkö ei ole lian tukkima. Langansyöttöyksikön mekanismin kuluneet osat tulisi puhdistaa ja vaihtaa säännöllisesti häiriöttömän langansyötön varmistamiseksi. Jos esijännitys on asetettu liian suureksi, tuloksena voi olla painerullan, syöttörullan ja langanohjaimen epätavallinen kuluminen. Jarrunapa Napa on toimitettaessa valmiiksi säädetty. Jos säätö on tarpeen, noudata alla olevia ohjeita. Säädä jarrunapa niin, että lanka on hieman löysällä, kun langan syöttö pysähtyy. Jarrumomentin säätäminen: Käännä punainen kahva lukittuun asentoon. Työnnä ruuvitaltta navan jousiin. Pienennä jarrumomenttia kiertämällä jousia myötäpäivään. Suurenna jarrumomenttia kiertämällä jousia vastapäivään. Huom: Kierrä molempia jousia yhtä paljon. Hitsauspoltin Hitsauspolttimen kulutusosat tulisi puhdistaa ja vaihtaa säännöllisesti häiriöttömän langansyötön varmistamiseksi. Puhalla langanohjain säännöllisesti puhtaaksi ja puhdista kärki ESAB AB 2013

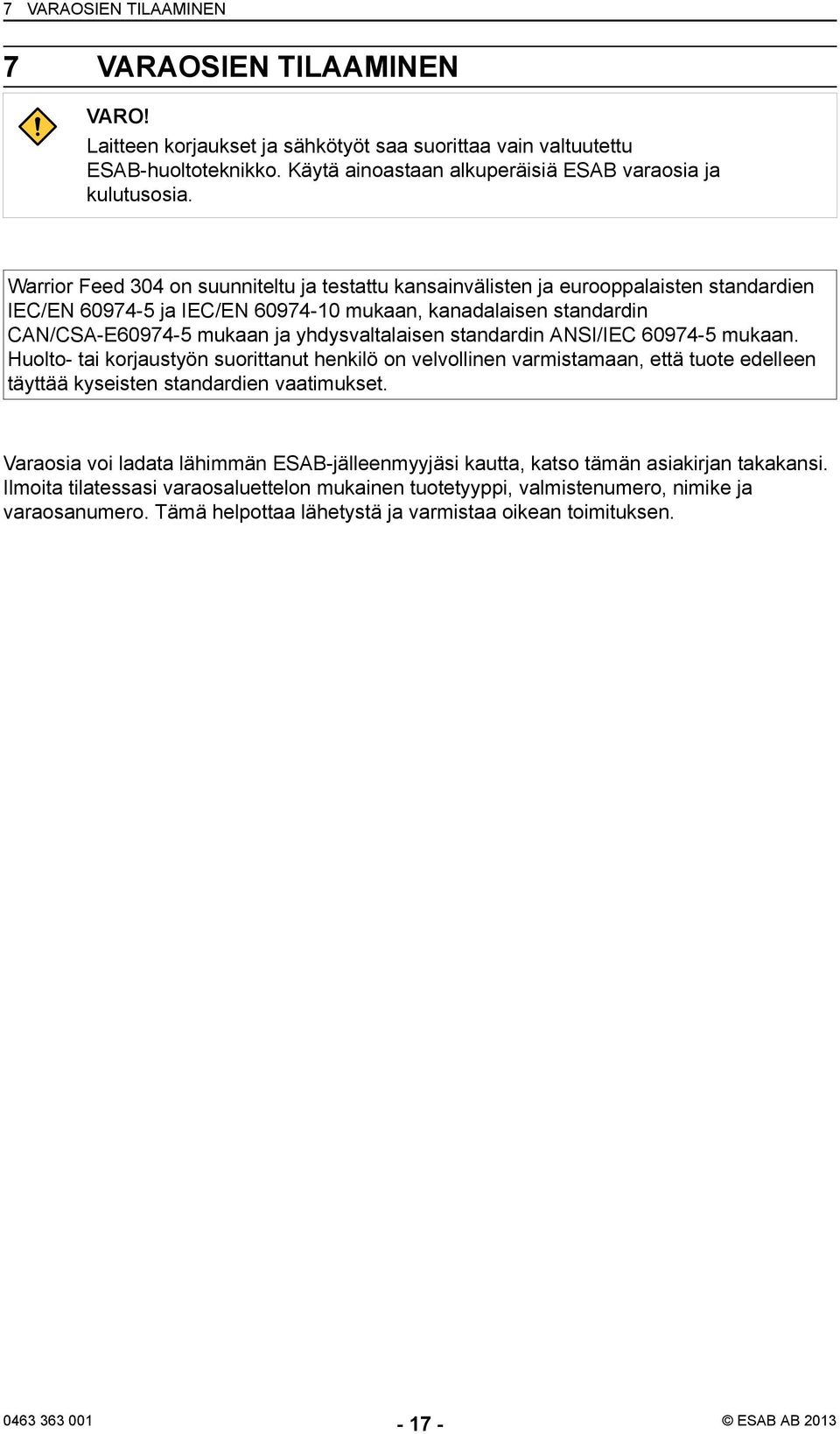

17 7 VARAOSIEN TILAAMINEN 7 VARAOSIEN TILAAMINEN VARO! Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko. Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia. Warrior Feed 304 on suunniteltu ja testattu kansainvälisten ja eurooppalaisten standardien IEC/EN ja IEC/EN mukaan, kanadalaisen standardin CAN/CSA-E mukaan ja yhdysvaltalaisen standardin ANSI/IEC mukaan. Huolto- tai korjaustyön suorittanut henkilö on velvollinen varmistamaan, että tuote edelleen täyttää kyseisten standardien vaatimukset. Varaosia voi ladata lähimmän ESAB-jälleenmyyjäsi kautta, katso tämän asiakirjan takakansi. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen ESAB AB 2013

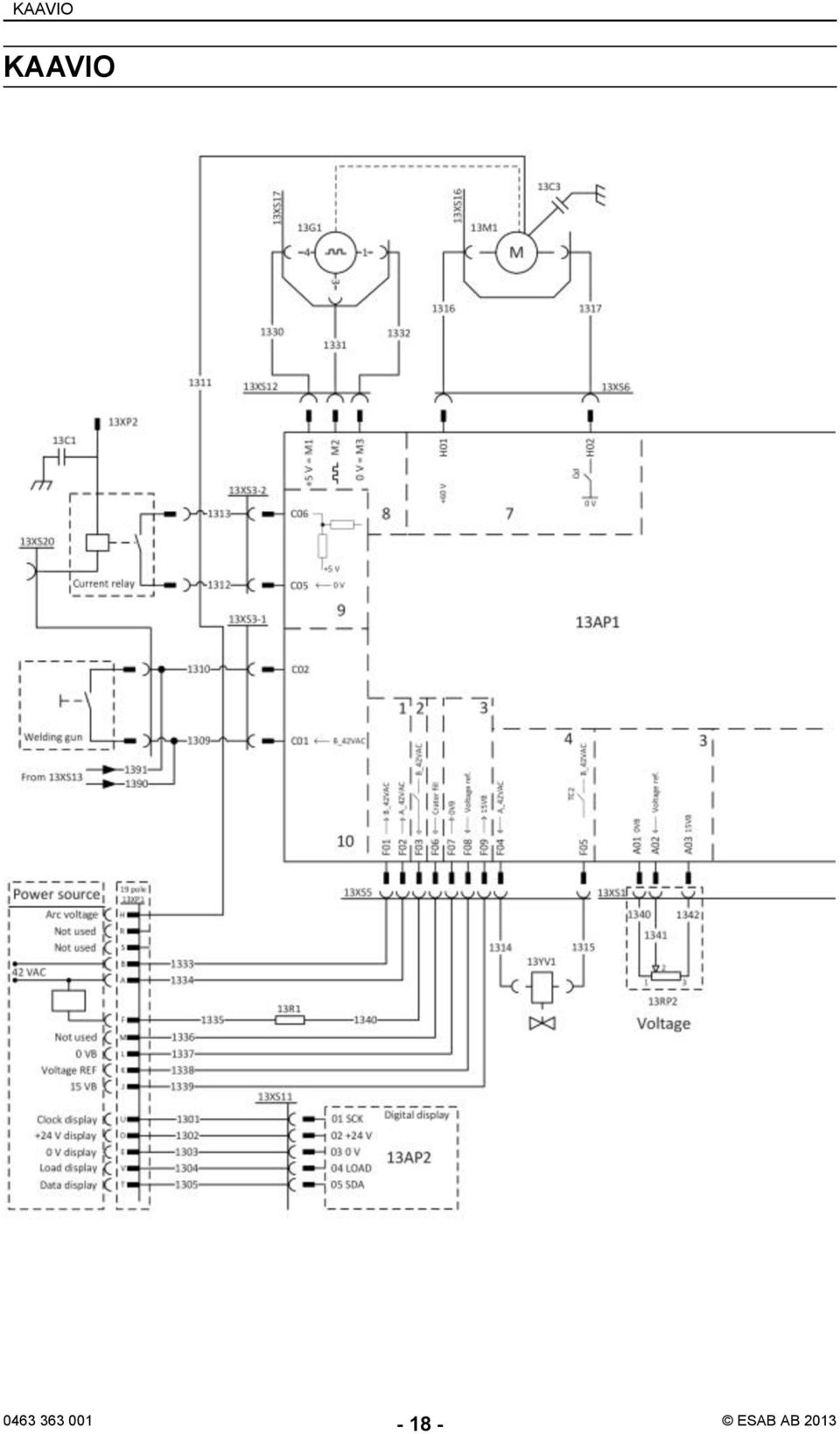

18 KAAVIO KAAVIO ESAB AB 2013

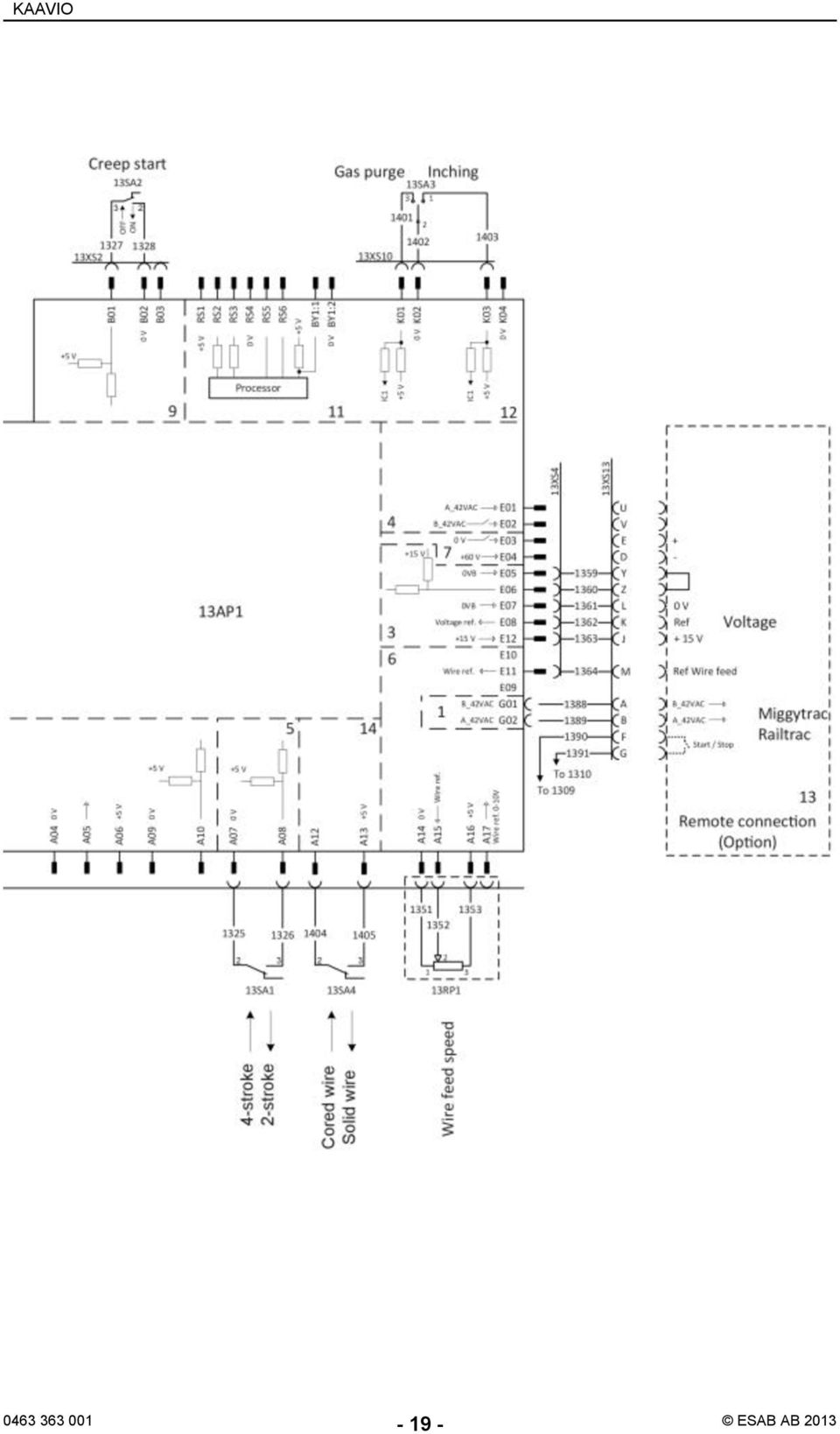

19 KAAVIO ESAB AB 2013

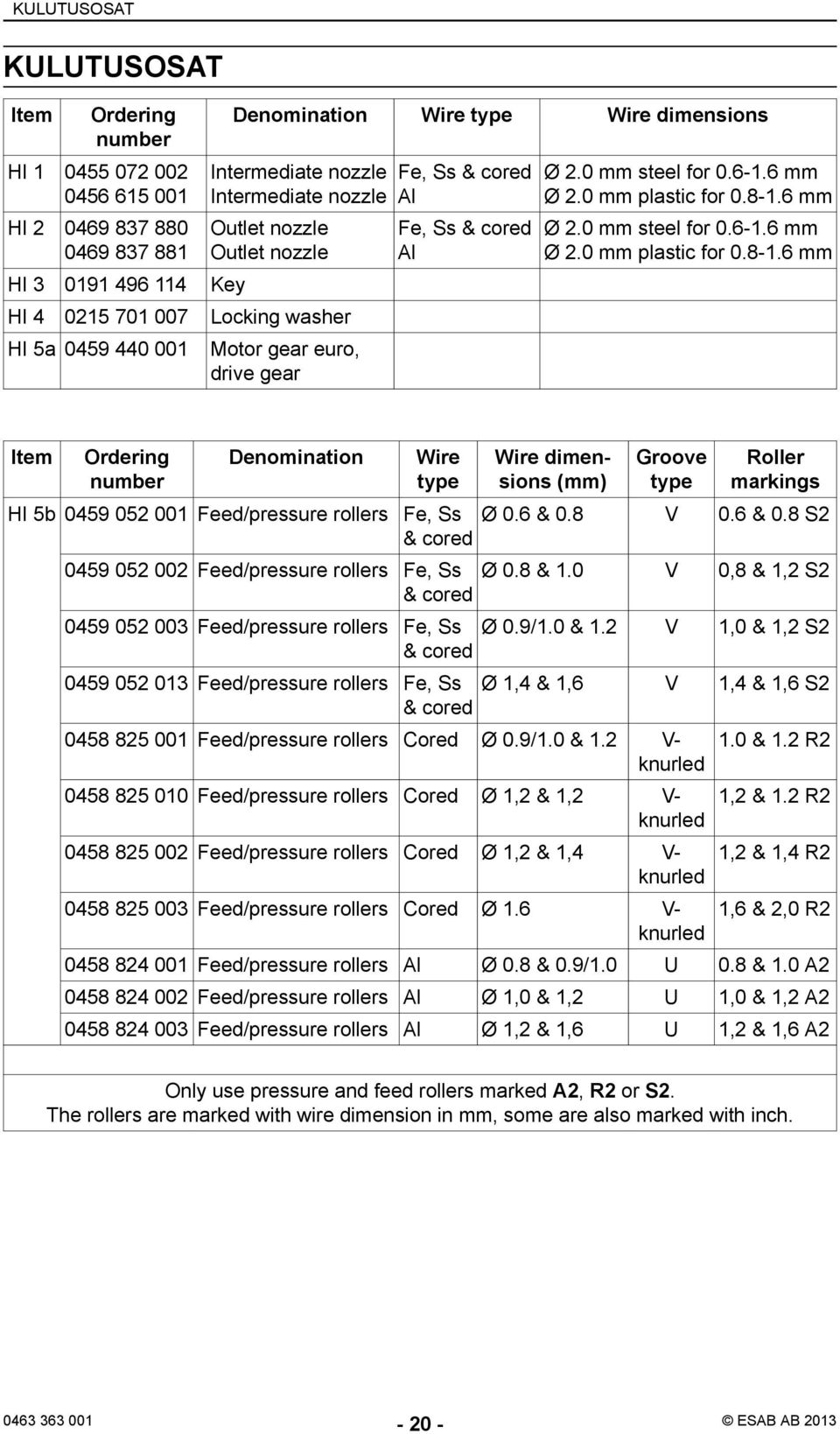

20 KULUTUSOSAT KULUTUSOSAT Item Ordering number HI HI HI Key Denomination Wire type Wire dimensions Intermediate nozzle Intermediate nozzle Outlet nozzle Outlet nozzle HI Locking washer HI 5a Motor gear euro, drive gear Fe, Ss & cored Al Fe, Ss & cored Al Ø 2.0 mm steel for mm Ø 2.0 mm plastic for mm Ø 2.0 mm steel for mm Ø 2.0 mm plastic for mm Item Ordering number Denomination Wire type HI 5b Feed/pressure rollers Fe, Ss & cored Feed/pressure rollers Fe, Ss & cored Feed/pressure rollers Fe, Ss & cored Feed/pressure rollers Fe, Ss & cored Wire dimensions (mm) Groove type Roller markings Ø 0.6 & 0.8 V 0.6 & 0.8 S2 Ø 0.8 & 1.0 V 0,8 & 1,2 S2 Ø 0.9/1.0 & 1.2 V 1,0 & 1,2 S2 Ø 1,4 & 1,6 V 1,4 & 1,6 S Feed/pressure rollers Cored Ø 0.9/1.0 & 1.2 V- knurled Feed/pressure rollers Cored Ø 1,2 & 1,2 V- knurled Feed/pressure rollers Cored Ø 1,2 & 1,4 V- knurled Feed/pressure rollers Cored Ø 1.6 V- knurled 1.0 & 1.2 R2 1,2 & 1.2 R2 1,2 & 1,4 R2 1,6 & 2,0 R Feed/pressure rollers Al Ø 0.8 & 0.9/1.0 U 0.8 & 1.0 A Feed/pressure rollers Al Ø 1,0 & 1,2 U 1,0 & 1,2 A Feed/pressure rollers Al Ø 1,2 & 1,6 U 1,2 & 1,6 A2 Only use pressure and feed rollers marked A2, R2 or S2. The rollers are marked with wire dimension in mm, some are also marked with inch ESAB AB 2013

21 KULUTUSOSAT ESAB AB 2013

22 KULUTUSOSAT Item Ordering number Denomination Notes HI 6 Washer Ø 16/5 1 HI 7 Screw M4 12 HI 8 Screw M6 12 HI 9 Washer Ø 16/ HI HI HI Cover Axle and Nut Gear adapter HI Inlet nozzle Ø 3mm for mm Fe, Ss, Al and cored wire HI Shaft HI 15 Nut M10 HI HI Insulating washer Insulating bushing Item Ordering number Denomination Wire type Wire dimensions HI Inlet nozzle Ø 16/5 1 Ø 2mm plastic for mm Welding with aluminium wire In order to weld with aluminium wire, U-shaped rollers, nozzles and liners for aluminium wire must be used. It is recommended to use 3 m long welding torch for aluminium wire, equipped with appropriate wear parts ESAB AB 2013

23 KULUTUSOSAT ESAB AB 2013

24 TILAUSNUMEROT TILAUSNUMEROT Ordering Number Denomination Type Warrior Feed Warrior Feed 304w with water cooling Spare parts list Technical documentation is available on the Internet at ESAB AB 2013

25 LISÄVARUSTEET LISÄVARUSTEET Bobbin cover kit, plastic Ø 300 mm Wheel kit Wheel kit Adapter for Ø 440 mm bobbin Note! IPS23 not valid for wire feeder with Ø 400 mm bobbin Lifting eye Strain relief for welding torch ESAB AB 2013

26 LISÄVARUSTEET F Quick connector MarathonPac Strain relief bracket for connection set Remote kit Remote control unit M1 MIG/MAG: wire feed speed and voltage Trolley Remote cable 23 pole - 8 pole 5 m ESAB AB 2013

27 LISÄVARUSTEET Water kit Counter balance device (includes mast and counterbalance) Note! IPS23 not valid for wire feeder with counterbalance arm. Welding torch MXH 400w PP Note! MXH PP only recommended for Feed304/3004/L m m m, 45 Welding torch MXH 300w PP Note! MXH PP only recommended for Feed304/3004/L m m m, 45 Connection set, 70 mm², 19 poles ,7 m m m m m m ESAB AB 2013

28 LISÄVARUSTEET Connection set water, 70 mm², 19 poles ,7 m m m m m m Connection set, 95 mm², 19 poles m C m C m C m C m C m C Connection set water, 95 mm², 19 poles m A m C m A m C m C m C ESAB AB 2013

29 LISÄVARUSTEET ESAB AB 2013
