1 Caddy TA33, TA34 Käyttöohjeet FI Valid from program version 1.03

2 1 JOHDANTO Ohjauspaneeli TIG-HITSAUS Asetukset Symbolien ja toimintojen selitykset Piilotetut TIG-toiminnot PUIKKOHITSAUS (MMA) Asetukset Symbolien ja toimintojen selitykset Piilotetut MMA-toiminnot HITSAUSDATAMUISTI VIKAKOODIT Vikakoodiluettelo Vikakoodien kuvaus VARAOSIEN TILAAMINEN TILAUSNUMEROT Oikeudet muutoksiin pidätetään. TOCx - 2 -

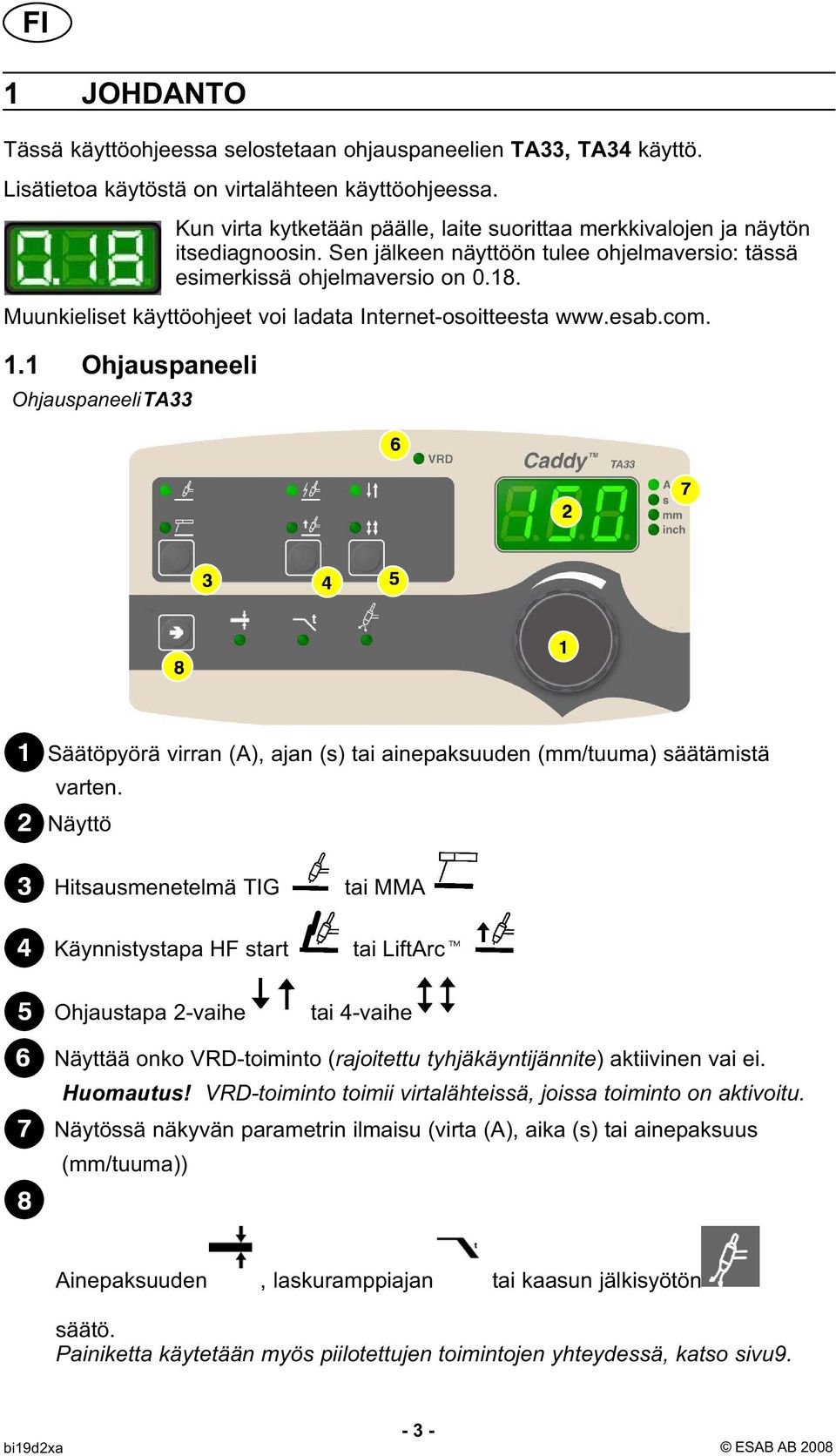

3 1 JOHDANTO Tässä käyttöohjeessa selostetaan ohjauspaneelien TA33, TA34 käyttö. Lisätietoa käytöstä on virtalähteen käyttöohjeessa. Kun virta kytketään päälle, laite suorittaa merkkivalojen ja näytön itsediagnoosin. Sen jälkeen näyttöön tulee ohjelmaversio: tässä esimerkissä ohjelmaversio on Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta Ohjauspaneeli OhjauspaneeliTA33 Säätöpyörä virran (A), ajan (s) tai ainepaksuuden (mm/tuuma) säätämistä varten. Näyttö Hitsausmenetelmä TIG Käynnistystapa HF start tai MMA tai LiftArc Ohjaustapa 2-vaihe tai 4-vaihe Näyttää onko VRD-toiminto (rajoitettu tyhjäkäyntijännite) aktiivinen vai ei. Huomautus! VRD-toiminto toimii virtalähteissä, joissa toiminto on aktivoitu. Näytössä näkyvän parametrin ilmaisu (virta (A), aika (s) tai ainepaksuus (mm/tuuma)) Ainepaksuuden, laskuramppiajan tai kaasun jälkisyötön säätö. Painiketta käytetään myös piilotettujen toimintojen yhteydessä, katso sivu

4 OhjauspaneeliTA34 Säätöpyörä virran (A) tai ajan (s) säätämistä varten. Näyttö Hitsausmenetelmä TIG tai MMA TIG- / MMA-hitsaus tasavirralla tai TIG-/ MMA-hitsaus pulssitetulla virralla Käynnistystapa HF start tai LiftArc Ohjaustapa 2-vaihe tai 4-vaihe Säätö ohjauspaneelista, hitsaustietojen vaihto pistoolin liipaisimella tai kauko-ohjauksen kytkentä Näyttää onko VRD-toiminto (rajoitettu tyhjäkäyntijännite) aktiivinen vai ei. Huomautus! VRD-toiminto toimii virtalähteissä, joissa toiminto on aktivoitu. Näytössä näkyvän parametrin ilmaisu (virta (A), jännite (V) tai aika (s)) Virran (A) tai jännitteen (V) näyttö näytössä hitsauksen aikana. Valitun säätöparametrin ilmaisu, katso sivu 6. Oikeaa painiketta käytetään myös piilotettujen toimintojen yhteydessä, katso sivut 9 ja 11. Hitsausdatamuistipainikkeet, katso sivu

5 2 TIG-HITSAUS 2.1 Asetukset Toiminto Säätöalue TA33 TA34 HF / LiftArc 2) HF tai Liftarc x x 2/4-vaihe 2) 2-vaihe tai 4-vaihe x x Kaasun esisyöttöaika 1) 0-5 s x x Nousuramppiaika 1) 0-10 s x x Laskuramppiaika 0-10 s x x Kaasun jälkisyöttöaika 0-25 s x x Virta 4 maks. 3) x x Säätö ohjauspaneelista POIS tai PÄÄLLÄ - x Liipaisutietojen vaihto POIS tai PÄÄLLÄ - x Kauko-ohjain POIS tai PÄÄLLÄ - x Kauko-ohjaimen minimivirta 1) 0-99% - x Pulssivirta 4 maks. 3) x x Pulssiaika 0,01-2,5 s - x Mikropulssi 1) 0,001-0,250 s Taustavirta 4 maks. 3) - x Tausta-aika Mikropulssi 1) 0,01-2,5 s 0,001-0,250 s - x Ainepaksuus 3) 30 A/mm 0,1 mm askelein x - 1) Nämä toiminnot ovat piilotettuja TIG-toimintoja, katso kuvaus kohdassa ) Näitä toimintoja ei voi muuttaa hitsauksen aikana 3) Säätöalue riippuu käytettävästä virtalähteestä. 2.2 Symbolien ja toimintojen selitykset VRD VRD (Voltage Reducing Device) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei nouse yli 35 V:n, kun hitsaus ei ole käynnissä. Tämä ilmaistaan sillä, että VRD-merkkivalo palaa. VRD-toiminto deaktivoituu, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite nousee yli 35 V:n, näyttöön tulee vikailmoitus (16). Hitsausta ei voi aloittaa niin kauan kuin vikailmoitus näkyy näytössä. TIG-hitsaus TIG-hitsauksessa valokaari sulattaa työkappaletta volframielektrodin avulla. Sulate ja volframielektrodi suojataan suojakaasulla

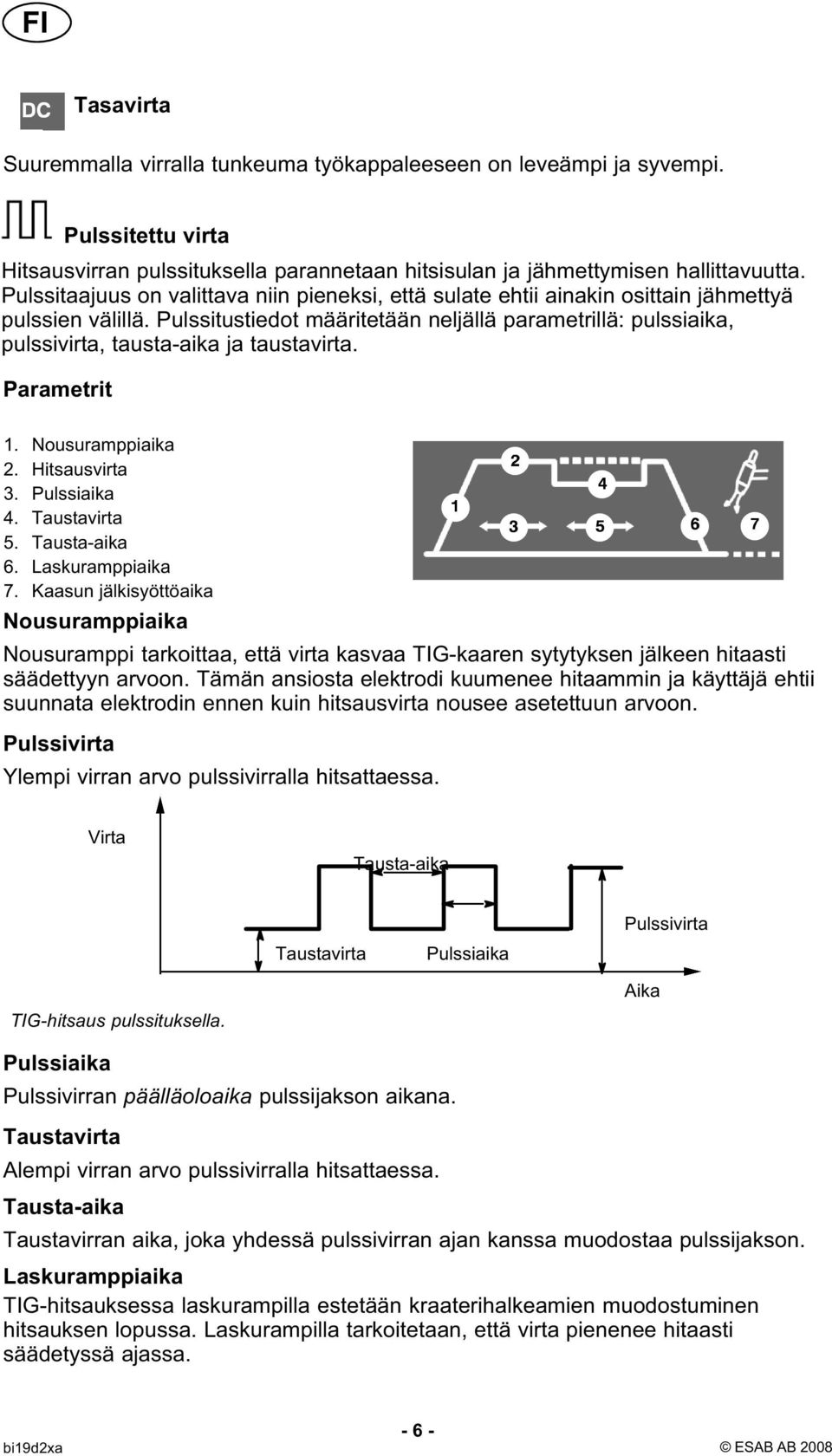

6 Tasavirta Suuremmalla virralla tunkeuma työkappaleeseen on leveämpi ja syvempi. Pulssitettu virta Hitsausvirran pulssituksella parannetaan hitsisulan ja jähmettymisen hallittavuutta. Pulssitaajuus on valittava niin pieneksi, että sulate ehtii ainakin osittain jähmettyä pulssien välillä. Pulssitustiedot määritetään neljällä parametrillä: pulssiaika, pulssivirta, tausta-aika ja taustavirta. Parametrit 1. Nousuramppiaika 2. Hitsausvirta 3. Pulssiaika 4. Taustavirta 5. Tausta-aika 6. Laskuramppiaika 7. Kaasun jälkisyöttöaika Nousuramppiaika Nousuramppi tarkoittaa, että virta kasvaa TIG-kaaren sytytyksen jälkeen hitaasti säädettyyn arvoon. Tämän ansiosta elektrodi kuumenee hitaammin ja käyttäjä ehtii suunnata elektrodin ennen kuin hitsausvirta nousee asetettuun arvoon. Pulssivirta Ylempi virran arvo pulssivirralla hitsattaessa. Virta Tausta-aika Pulssivirta Taustavirta Pulssiaika Aika TIG-hitsaus pulssituksella. Pulssiaika Pulssivirran päälläoloaika pulssijakson aikana. Taustavirta Alempi virran arvo pulssivirralla hitsattaessa. Tausta-aika Taustavirran aika, joka yhdessä pulssivirran ajan kanssa muodostaa pulssijakson. Laskuramppiaika TIG-hitsauksessa laskurampilla estetään kraaterihalkeamien muodostuminen hitsauksen lopussa. Laskurampilla tarkoitetaan, että virta pienenee hitaasti säädetyssä ajassa

7 Kaasun jälkisyöttö Kaasun jälkisyötöllä määritetään kuinka kauan suojakaasua virtaa valokaaren sammutuksen jälkeen. HF HF-tilassa valokaari sytytetään kipinällä, joka syntyy, kun elektrodin ja työkappaleen välinen etäisyys on tietyn suuruinen. LiftArc Lift Arc -tilassa valokaari syttyy, kun elektrodilla kosketetaan työkappaleeseen ja elektrodi nostetaan irti työkappaleesta. Sytytys LiftArc toiminnon avulla. Vaiheessa 1 elektrodia pidetään suoraan työkappaletta vasten. Kun liipaisinta painetaan vaiheessa 2, elektrodiin syötetään pieni virta. Valokaari syttyy vaiheessa 3, kun käyttäjä nostaa elektrodin irti työkappaleesta. Tämän jälkeen virta kasvaa säädettyyn arvoon. 2-vaihe 2-vaiheohjauksessa mahdollinen kaasun esisyöttö käynnistyy, kun pistoolin liipaisinta painetaan. Tämän jälkeen käynnistyy hitsausprosessi. Kun liipaisin vapautetaan, hitsaus lopetetaan ja kaasun jälkisyöttö käynnistyy. Kaasun esisyöttö Nousuramppi Laskuramppi Kaasun jälkisyöttö Toiminnot pistooliliipaisimen 2-vaiheohjauksella. 2-vaiheohjauksessa mahdollinen kaasun esisyöttö käynnistyy ja valokaari syttyy, kun TIG-pistoolin liipaisinta painetaan (1). Tämän jälkeen virta kasvaa säädettyyn arvoon (mahdollisessa nousuramppiajassa). Kun liipaisin vapautetaan (2), virtaa pienennetään (mahdollisessa laskuramppiajassa) ja valokaari sammutetaan. Tämän jälkeen seuraa mahdollinen kaasun jälkisyöttö

8 4-vaihe 4-vaiheohjauksessa kaasun esisyöttö käynnistyy, kun pistoolin liipaisinta painetaan ja valokaari syttyy, kun liipaisin vapautetaan. Hitsausprosessi jatkuu, kunnes liipaisinta painetaan uudelleen. Valokaari sammuu ja kaasun jälkisyöttö käynnistyy, kun liipaisin vapautetaan. Kaasun esisyöttö Nousuramppi Laskuramppi Kaasun jälkisyöttö Toiminnot pistooliliipaisimen 4-vaiheohjauksella. 4-vaiheohjauksessa mahdollinen kaasun esisyöttö käynnistyy, kun pistoolin liipaisinta painetaan (1). Esisyöttöajan kuluttua virta kasvaa ohjaustasolle (muutaman ampeerin) ja valokaari syttyy. Kun liipaisin vapautetaan (2), virta kasvaa säädettyyn arvoon (mahdollisessa nousuramppiajassa). Kun liipaisinta taas painetaan (3), virta laskee takaisin ohjaustasolle (mahdollisessa laskuramppiajassa). Kun liipaisin vapautetaan (4), valokaari sammuu ja mahdollinen kaasun jälkisyöttö alkaa. Ainepaksuus Virta säädetään automaattisesti tai valitun ainepaksuuden (mm/inch) mukaan. Suurenna tai pienennä virtaa painamalla niin monta kertaa, että ainepaksuuden, laskurampin ja kaasun jälkisyötön symbolit sammuvat ja säädä sitten haluttu virta. Kaasun jälkisyöttö Kaasun jälkisyötöllä määritetään kuinka kauan suojakaasua virtaa valokaaren sammutuksen jälkeen. Säätö ohjauspaneelista Säädöt tehdään ohjauspaneelista. Liipaisutietojen vaihto Tämän toiminnon avulla voidaan hitsauspistoolin liipaisimen kaksoispainalluksella valita eri esiasetetut hitsausohjelmat. Koskee vain TIG-hitsausta

9 Kauko-ohjain Säädöt tehdään kauko-ohjaimesta. Kauko-ohjaimen pitää olla kytkettynä koneen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Ohjauspaneeli ei ole käytössä, kun kauko-ohjain on aktivoitu. 2.3 Piilotetut TIG-toiminnot Ohjauspaneelissa on piilotettuja toimintoja. Toimintoihin pääsee käsiksi pitämällä painike painettuna 5 sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto oikealla nuolipainikkeella. Valitun toiminnon arvo säädetään sitten säätöpyörällä. Piilotetuista toiminnoista poistutaan pitämällä painike ajan. Ohjauspaneeli TA33 Toiminto A = kaasu esisyöttö painettuna 5 sekunnin Asetus 0-5 s b = nousuramppi 0-9,9 C = mm/tuuma Ohjauspaneeli TA34 Toiminto A = kaasu esisyöttö b = mikropulssi 0 = tuuma, 1 = mm Asetus 0-5 s 0 = POIS; 1 = PÄÄLLÄ I = minimivirta 0-99% Kaasun esisyöttö Kaasun esisyötöllä määritetään kuinka kauan suojakaasua virtaa ennen valokaaren sytytystä. Mikropulssi Mikropulssin valintaa varten valittuna pitää olla pulssitettu virta. Pulssiajan ja taustavirran ajan arvo on normaalisti 0,01-2,50 sekuntia. Mikropulssitoiminnon avulla aikaa voidaan pienentää 0,001 sekuntiin. Kun mikropulssitoiminto on aktiivinen, 0,25 sekuntia lyhyemmät ajat näytetään ilman desimaalipilkkua

10 Minimivirta Tässä asetetaan T1 Foot CAN kauko-ohjaimen minimivirta. Jos maksimivirta on 100 A ja minimivirran tulee olla 50 A, aseta piilotoiminto min virta arvoon 50 %. Jos maksimivirta on 100 A ja minimivirran tulee olla 90 A, aseta min virta arvoon 90 %. Tämä toiminto koskee myös taustavirran asetusta pulssitetussa TIG-hitsauksessa. 3 PUIKKOHITSAUS (MMA) 3.1 Asetukset Toiminto Säätöalue TA33 TA34 Virta 16 maks. 2) x x Kuumakäynnistys Hotstart x 1) Kaaripaine Arc force 1) x Täppäyshitsaus 1) 0=POIS tai 1=PÄÄLLÄ - x Hitsaussäädin ArcPlus 1) 1=POIS tai 0=PÄÄLLÄ - x Säätö ohjauspaneelista POIS tai PÄÄLLÄ - x Kauko-ohjain POIS tai PÄÄLLÄ - x 1) Nämä toiminnot ovat piilotettuja toimintoja, katso kuvaus kohdassa ) Säätöalue riippuu käytettävästä virtalähteestä. 3.2 Symbolien ja toimintojen selitykset VRD (Voltage Reducing Device) VRD-toiminto varmistaa, että tyhjäkäyntijännite ei nouse yli 35 V:n, kun hitsaus ei ole käynnissä. Tämä ilmaistaan sillä, että VRD-merkkivalo palaa. VRD-toiminto deaktivoituu, kun järjestelmä havaitsee, että hitsaus on aloitettu. Jos VRD-toiminto on aktivoitu ja tyhjäkäyntijännite nousee yli 35 V:n, näyttöön tulee vikailmoitus (16). Hitsausta ei voi aloittaa niin kauan kuin vikailmoitus näkyy näytössä. Puikkohitsaus (MMA) Puikkohitsaus on päällystetyillä elektrodeilla suoritettavaa hitsausta. Kun valokaari syttyy, elektrodi sulaa ja kuori muodostaa suojaavan kuonakerroksen. Säätö ohjauspaneelista Säädöt tehdään ohjauspaneelista

11 Kauko-ohjain Säädöt tehdään kauko-ohjaimesta. Kauko-ohjaimen pitää olla kytkettynä koneen kauko-ohjainliitäntään ennen kuin se aktivoidaan. Ohjauspaneeli ei ole käytössä, kun kauko-ohjain on aktivoitu. 3.3 Piilotetut MMA-toiminnot Ohjauspaneelissa on piilotettuja toimintoja. Toimintoihin pääsee käsiksi pitämällä painike painettuna 5 sekunnin ajan. Näytössä näkyy kirjain ja arvo. Valitse toiminto oikealla nuolipainikkeella. Valitun toiminnon arvo säädetään sitten säätöpyörällä. Piilotetuista toiminnoista poistutaan pitämällä painike ajan. Ohjauspaneeli TA34 painettuna 5 sekunnin Toiminto Asetus C = kaaripaine Arc Force 0-99 d = täppäyshitsaus 0 = POIS; 1 = PÄÄLLÄ F = säädintyyppi ArcPlus 1 = ArcPlus II; 0 = ArcPlus H = kuumakäynnistys Hot start 0-99 I = minimivirta 0-99% Kaaripaine Arc force Kaaripaine Arc force määrittää sen, kuinka virranvoimakkuus muuttuu kaaren pituuden muuttuessa. Pieni arvo synnyttää rauhallisemman valokaaren ja vähemmän hitsausroiskeita. Täppäyshitsaus Täppäyshitsausta käytetään ruostumattoman teräksen hitsaukseen. Tässä hitsausprosessissa valokaari vuorotellen syttyy ja sammuu, mikä helpottaa lämmönsyötön hallintaa. Valokaari sammuu heti, kun elektrodi nostetaan hieman irti työkappaleesta

12 Hitsaussäädin Hitsaussäädin antaa voimakkaamman, keskitetymmän ja rauhallisemman valokaaren. Se palautuu nopeammin pisaraoikosulun jälkeen, mikä pienentää elektrodin kiinni juuttumisen vaaraa. ArcPlus (0) säädintä suositellaan emäksisille puikoille ArcPlus II (1) säädintä suositellaan rutiili- ja selluloosapuikoille Kuumakäynnistys Hot start Kuumakäynnistys Hot start suurentaa hitsausvirtaa säädettävän ajanjakson ajan hitsausprosessin alussa. Tämä vähentää hitsisauman alkuun muodostuvan liitosvian vaaraa. 4 HITSAUSDATAMUISTI Ohjauspaneelin muistiin voidaan tallentaa kaksi hitsausohjelmaa. Tallenna hitsaustiedot muistiin pitämällä painike tai painettuna 5 sekunnin ajan. Vihreä merkkivalo alkaa vilkkua, kun hitsausdata on tallennettu. Hitsausdatamuisti vaihdetaan painamalla painiketta tai. Hitsausdatamuisti on akkuvarmistettu, joten asetukset säilyvät muistissa, vaikka ohjauspaneeli kytketään pois päältä. 5 VIKAKOODIT Vikakoodeilla osoitetaan laitteistossa ilmenneet viat. Ne osoitetaan näytön alareunassa näkyvällä E kirjaimella ja vikakoodinumerolla. Vian aiheuttanut yksikkö ilmaistaan näytössä näkyvällä yksikkönumerolla. Vikakoodinumero ja yksikkönumero näkyvät vuorotellen. Jos useampia vikoja on havaittu, näytetään vain viimeksi ilmenneen vian koodi. Vikakoodi poistetaan näytöstä painamalla jotain toimintopainiketta tai kiertämällä säätöpyörää. Huomautus! Jos kauko-ohjain on aktivoitu, deaktivoi kauko-ohjain painamalla vikakoodin poistamiseksi

13 5.1 Vikakoodiluettelo U 0 = hitsausdatayksikkö U 2 = virtalähde U 1 = jäähdytyslaite U 4 = kauko-ohjain 5.2 Vikakoodien kuvaus Alla on selostettu vikakoodit, joiden syyt käyttäjä voi itse poistaa. Jos jokin muu koodi näkyy näytössä, ota yhteys huoltoon. Vikakoodi E 6 E 7 E 14 E 16 E 29 E 41 Kuvaus Korkea lämpötila Ylikuumenemissuoja on lauennut. Käynnissä oleva hitsausprosessi keskeytetään eikä virtalähdettä voi kytkeä päälle ennen kuin lämpötila on laskenut. Toimenpide: Tarkasta, että jäähdytysilman tulo-/poistoaukot eivät ole tukossa tai likaiset. Tarkasta myös työjakso ja ettei nimellisarvoja ylitetä. Tiedonsiirtovika (väylävika) Vakavia häiriöitä CAN-väylässä. Toimenpide: Tarkasta, että kaikki CAN-väylään kytketyt yksiköt ovat kunnossa. Tarkasta kaapelit. Ellei vika häviä, ota yhteys huoltoon. Suuri tyhjäkäyntijännite VRD Tyhjäkäyntijännite on ollut liian suuri. Toimenpide: Nollaa laitteisto katkaisemalla jännitteensyöttö. Ellei vika häviä, ota yhteys huoltoon. Ei veden virtausta Virtausvartija on lauennut. Käynnissä oleva hitsausprosessi keskeytetään ja käynnistys estetään. Toimenpide: Tarkasta jäähdytyspiiri ja pumppu. Katkennut yhteys jäähdytyslaitteeseen Hitsausdatayksikön ja jäähdytyslaitteen välinen yhteys katkennut. Hitsausprosessi keskeytetään. Toimenpide: Tarkasta kaapelit. Jos vika ei häviä, ota yhteys huoltoon. 6 VARAOSIEN TILAAMINEN Varaosia voi tilata lähimmältä ESAB-edustajalta, tiedot löytyvät tämän esitteen viimeiseltä sivulta

14 TA33, TA34 Tilausnumerot Ordering no Control panel Caddy TA34 Control panel Caddy TA Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual SK Instruction manual RU Instruction manual US Instruction manual EE Instruction manual LV Instruction manual SL Instruction manual LT Instruction manual CN Denomination Instruction manuals and the spare parts list are available on the Internet at bi19o
