Ohjaamon jälkimaalaus. Ohjaamon peltiosat. Esikäsittely PGRT TÄRKEÄÄ!

Transkriptio

1 Esikäsittely TÄRKEÄÄ! Korin metalli on suojattu korroosiolta mm. sinkkikerroksella. Täydellisen korroosiosuojauksen varmistamiseksi tämä sinkkikerros on korjattava päällemaalaamalla, jos se on vahingoittunut esim. korille tehtyjen töiden yhteydessä. Kaikki pellit on maalattava korroosionestoaineella ja kaikki ontelot on suojattava korroosiolta korroosionestoöljyllä. Ruosteenestoöljyäminen ja alustamassaus on korjattava, jos ne ovat vahingoittuneet hitsauksessa. 1. Pese ohjaamo seuraavilla aineilla: Vesi Pesuaine Rasvanpoistoaine 2. Huuhtele vedellä. 3. Vähennä vahinkojen vaaraa maalauksen jälkeen peittämällä seuraavat alttiit osat teipillä: Ajovalokotelo Ohjaamon kallistussylinterin männät Ohjaamon kallistuspumppu 12:30-01 Painos 3 fi-fi 1 (6)

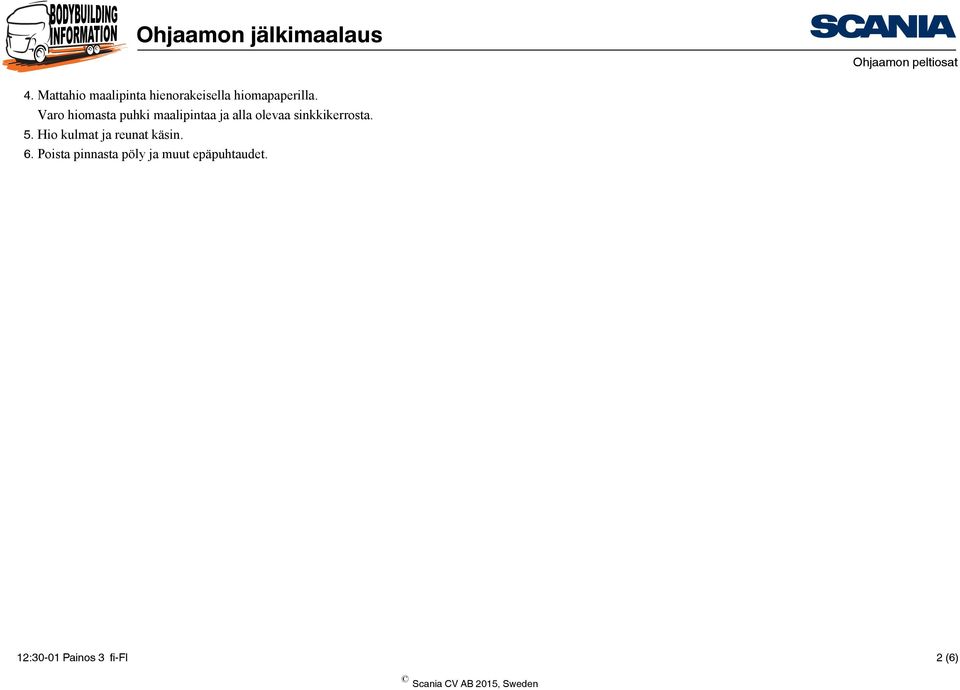

2 4. Mattahio maalipinta hienorakeisella hiomapaperilla. Varo hiomasta puhki maalipintaa ja alla olevaa sinkkikerrosta. 5. Hio kulmat ja reunat käsin. 6. Poista pinnasta pöly ja muut epäpuhtaudet. 12:30-01 Painos 3 fi-fi 2 (6)

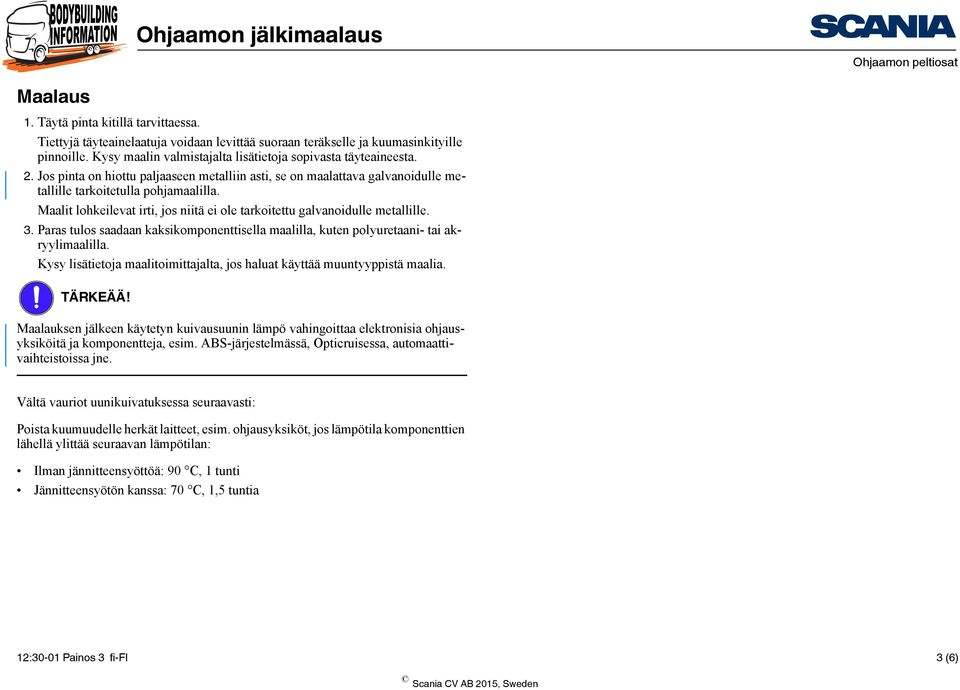

3 Maalaus 1. Täytä pinta kitillä tarvittaessa. Tiettyjä täyteainelaatuja voidaan levittää suoraan teräkselle ja kuumasinkityille pinnoille. Kysy maalin valmistajalta lisätietoja sopivasta täyteaineesta. 2. Jos pinta on hiottu paljaaseen metalliin asti, se on maalattava galvanoidulle metallille tarkoitetulla pohjamaalilla. Maalit lohkeilevat irti, jos niitä ei ole tarkoitettu galvanoidulle metallille. 3. Paras tulos saadaan kaksikomponenttisella maalilla, kuten polyuretaani- tai akryylimaalilla. Kysy lisätietoja maalitoimittajalta, jos haluat käyttää muuntyyppistä maalia. TÄRKEÄÄ! Maalauksen jälkeen käytetyn kuivausuunin lämpö vahingoittaa elektronisia ohjausyksiköitä ja komponentteja, esim. ABS-järjestelmässä, Opticruisessa, automaattivaihteistoissa jne. Vältä vauriot uunikuivatuksessa seuraavasti: Poista kuumuudelle herkät laitteet, esim. ohjausyksiköt, jos lämpötila komponenttien lähellä ylittää seuraavan lämpötilan: Ilman jännitteensyöttöä: 90 C, 1 tunti Jännitteensyötön kanssa: 70 C, 1,5 tuntia 12:30-01 Painos 3 fi-fi 3 (6)

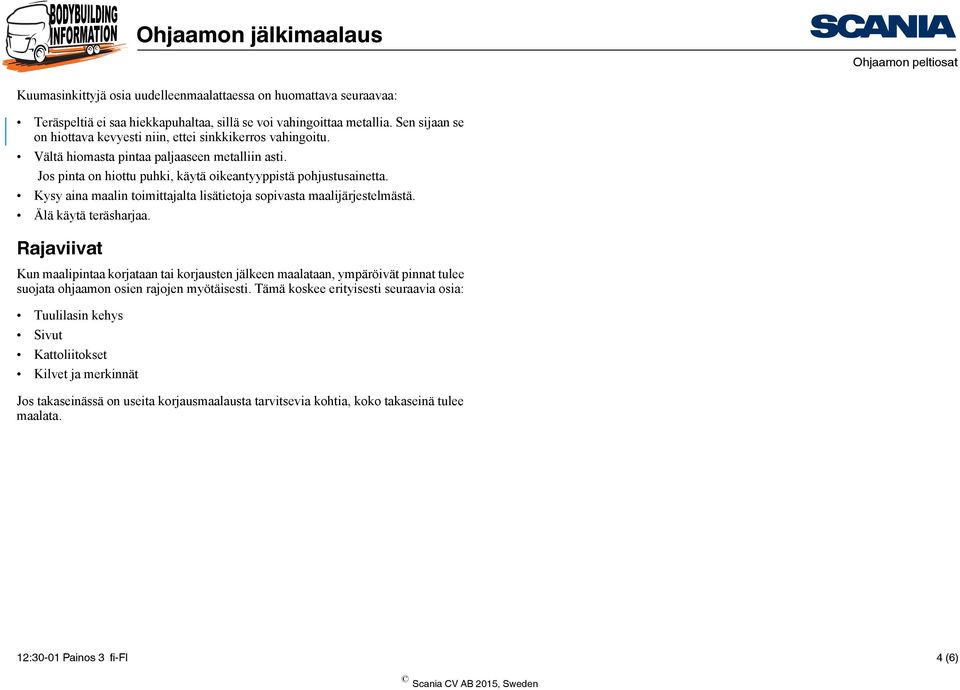

4 Kuumasinkittyjä osia uudelleenmaalattaessa on huomattava seuraavaa: Teräspeltiä ei saa hiekkapuhaltaa, sillä se voi vahingoittaa metallia. Sen sijaan se on hiottava kevyesti niin, ettei sinkkikerros vahingoitu. Vältä hiomasta pintaa paljaaseen metalliin asti. Jos pinta on hiottu puhki, käytä oikeantyyppistä pohjustusainetta. Kysy aina maalin toimittajalta lisätietoja sopivasta maalijärjestelmästä. Älä käytä teräsharjaa. Rajaviivat Kun maalipintaa korjataan tai korjausten jälkeen maalataan, ympäröivät pinnat tulee suojata ohjaamon osien rajojen myötäisesti. Tämä koskee erityisesti seuraavia osia: Tuulilasin kehys Sivut Kattoliitokset Kilvet ja merkinnät Jos takaseinässä on useita korjausmaalausta tarvitsevia kohtia, koko takaseinä tulee maalata. 12:30-01 Painos 3 fi-fi 4 (6)

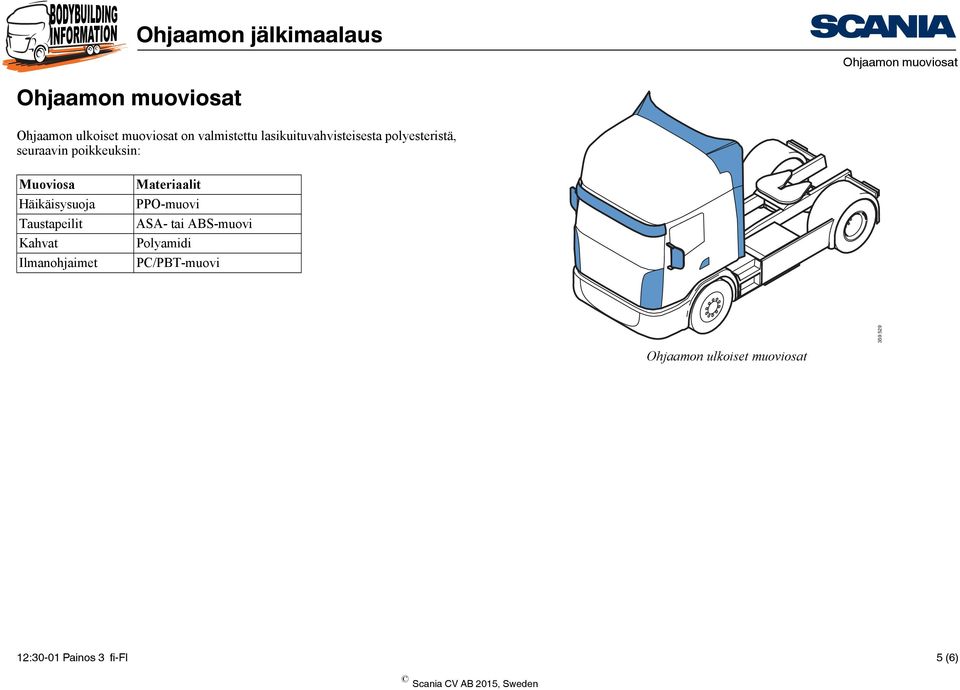

5 Ohjaamon muoviosat Ohjaamon muoviosat Ohjaamon ulkoiset muoviosat on valmistettu lasikuituvahvisteisesta polyesteristä, seuraavin poikkeuksin: Muoviosa Häikäisysuoja Taustapeilit Kahvat Ilmanohjaimet Materiaalit PPO-muovi ASA- tai ABS-muovi Polyamidi PC/PBT-muovi Ohjaamon ulkoiset muoviosat :30-01 Painos 3 fi-fi 5 (6)

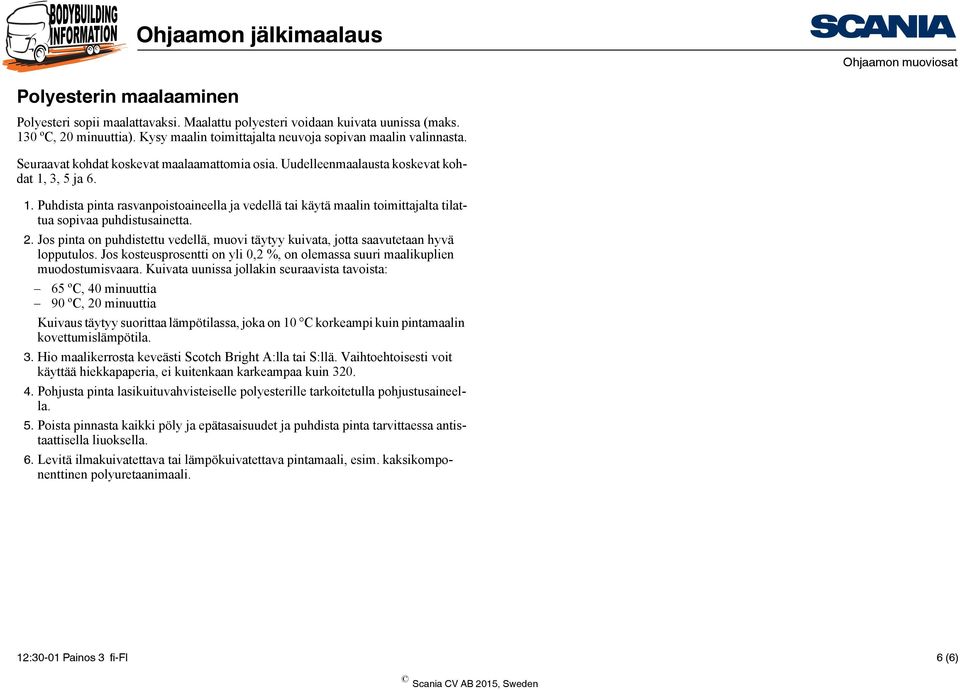

6 Ohjaamon muoviosat Polyesterin maalaaminen Polyesteri sopii maalattavaksi. Maalattu polyesteri voidaan kuivata uunissa (maks. 130 ºC, 20 minuuttia). Kysy maalin toimittajalta neuvoja sopivan maalin valinnasta. Seuraavat kohdat koskevat maalaamattomia osia. Uudelleenmaalausta koskevat kohdat 1, 3, 5 ja Puhdista pinta rasvanpoistoaineella ja vedellä tai käytä maalin toimittajalta tilattua sopivaa puhdistusainetta. 2. Jos pinta on puhdistettu vedellä, muovi täytyy kuivata, jotta saavutetaan hyvä lopputulos. Jos kosteusprosentti on yli 0,2 %, on olemassa suuri maalikuplien muodostumisvaara. Kuivata uunissa jollakin seuraavista tavoista: 65 ºC, 40 minuuttia 90 ºC, 20 minuuttia Kuivaus täytyy suorittaa lämpötilassa, joka on 10 C korkeampi kuin pintamaalin kovettumislämpötila. 3. Hio maalikerrosta keveästi Scotch Bright A:lla tai S:llä. Vaihtoehtoisesti voit käyttää hiekkapaperia, ei kuitenkaan karkeampaa kuin Pohjusta pinta lasikuituvahvisteiselle polyesterille tarkoitetulla pohjustusaineella. 5. Poista pinnasta kaikki pöly ja epätasaisuudet ja puhdista pinta tarvittaessa antistaattisella liuoksella. 6. Levitä ilmakuivatettava tai lämpökuivatettava pintamaali, esim. kaksikomponenttinen polyuretaanimaali. 12:30-01 Painos 3 fi-fi 6 (6)
