Olemme Laajentaneet Samet saranoiden varastovalikoimaa uusilla tuotteilla.

Transkriptio

1 1/7 Arvoisa asiakkaamme, Olemme Laajentaneet Samet saranoiden varastovalikoimaa uusilla tuotteilla. 1. IMPRO-Saranat Hidastimella sekä ilman hidastinta: Pikakiinnitteinen aluslevyyn Hidastinmekanismi varmistaa pehmeän ja äänettömän toiminnan Hidastinmekanismissa 5 portainen säätö adjustable soft close hinge systems Sarana , aluslevy , pesän peite IMPRO 107 o C0 HID.SARANA RUUVIK KPL IMPRO 107 o C9 HID.SARANA RUUVIK KPL IMPRO 107 o C18 HID.SAR. RUUVIK KPL IMPRO 107 o C0 HID.SARANA X-P KPL IMPRO 107 o C9 HID.SARANA X-P KPL IMPRO 107 o C18 HID.SARANA X-P KPL IMPRO 45 o HID.SARANA X-P KPL IMPRO 90 o HID.SARANA X-P KPL IMPRO 107 o C0 SARANA RUUVIK KPL IMPRO 107 o C9 SARANA RUUVIK KPL IMPRO 107 o C18 SARANA RUUVIK KPL IMPRO 107 o C0 SARANA X-P KPL IMPRO 107 o C9 SARANA X-P KPL IMPRO 107 o C18 SARANA X-P KPL IMPRO saranan pesän peite KPL IMPRO/INVO saranan varren peite KPL

2 2/7 Tuotteen porausmitoitukset: B P B P P=B ØA 9,5 9,5 T T 45 Ø ,5 ØA = 8mm X-Pando käpytapilla, 2,5mm 3,5*16mm puuruuvilla IMPRO-saranan hidastimen säätö: 5 portainen säätö 0-asennossa hidastin pois käytöstä Raja-alueilla CC-Products suosittelemme Oy voimakkaamman mekanismin valintaa More Liikkalankuja Powerful mechanism 6 is recommended for p. intersection +358 (0)44 areas

3 3/7 2. INVO-sarana hidastimella: Pikakiinnitteinen aluslevyyn Hidastinmekanismi varmistaa pehmeän ja äänettömän toiminnan Sarana , aluslevy INVO 107 o C0 HID.SARANA X-P KPL Porausmitoitukset kts. s.2

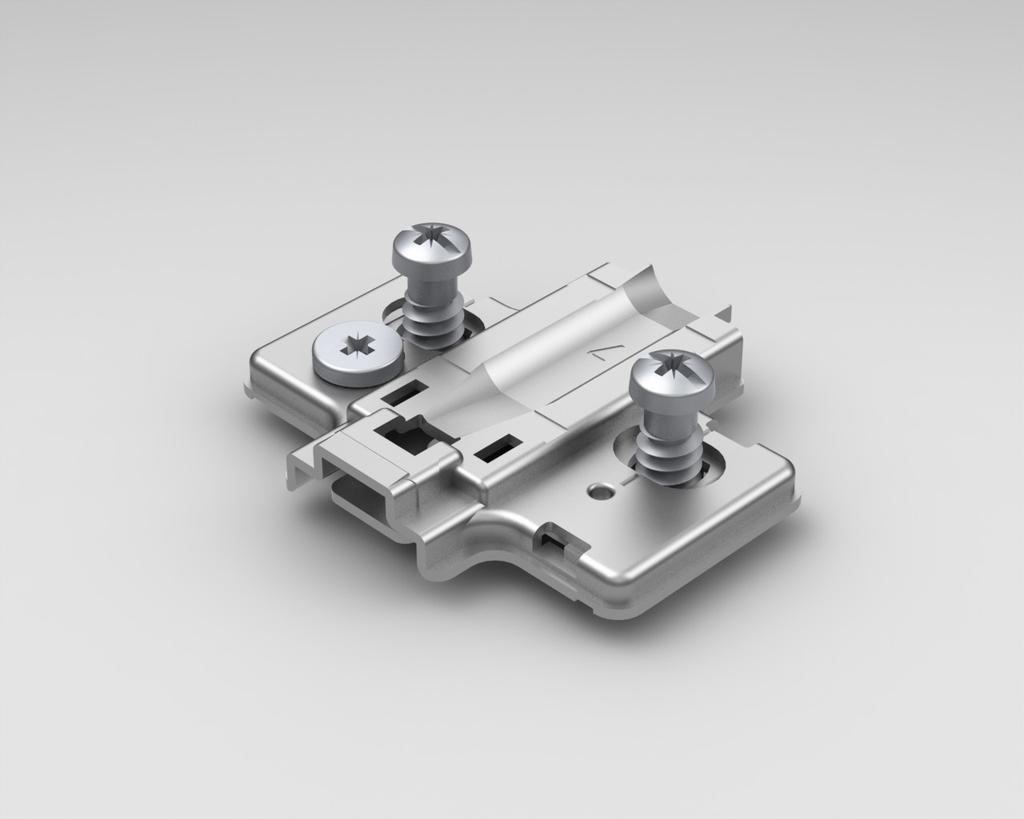

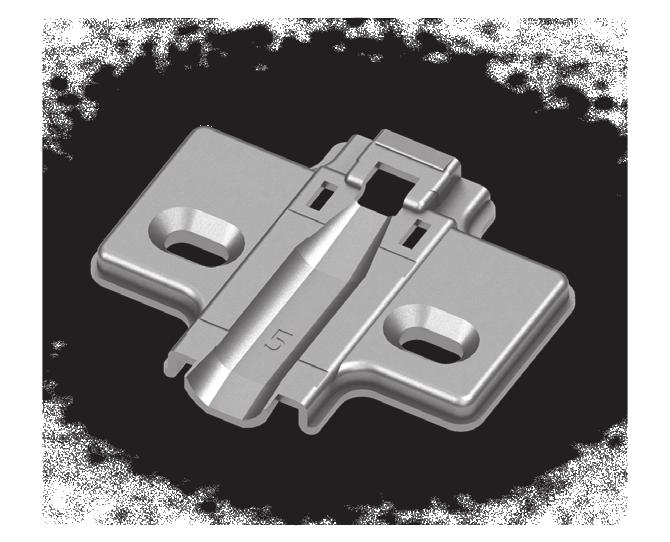

4 4/7 3. IMPRO- / INVO-aluslevyt 3D-säädöt Sopii sekä IMPRO että INVO saranoille Aluslevy D-ALUSLEVY K5 IMPRO EURORUUVI KPL D-ALUSLEVY K7 IMPRO EURORUUVI KPL D-ALUSLEVY K9 IMPRO EURORUUVI KPL ALUSLEVY K5 IMPRO RUUVIK KPL ALUSLEVY K7 IMPRO RUUVIK KPL ALUSLEVY K9 IMPRO RUUVIK KPL ALUSLEVY IMPRO K7 EURORUUVI KPL Sopii sekä IMPRO että INVO saranoille Aluslevy

5 5/7 3. Pomppusalpa avauspainalluksen säätö IMPRO saranalle ilman hidastinta vastakappaleet naula- ja tarrakiinnitteisenä POMPPUSALPA KPL POMPPUSALVAN KIINNITYSADAPTERI KPL POMPPUSALVAN VASTAK. TARRALLA KPL POMPPUSALVAN VASTAK. NAULALLA KPL

6 6/7 Teknologia, joka sopii kaikkiin käyttökohteisiin Monipuolisten säätöjensä ansiosta saranat toimivat kaikkien ovijen ja eri painoisten ovien kanssa Hidastimen säädettävissä oleva voimakkuus sarana hidastimella 5 portainen säätö Testattua laatua LGA sertifikaatti

7 Sarana asennus 7/7 1 Aseta saranan koukut aluslevyn reunan alle. 2 Laske saranan varsi niin lähelle aluslevyä kuin mahdollista. 3 Paina saranan varren päästä. Kuulet CLICK -äänen, kun sarana on kiinnittynyt aluslevyyn. Sarana säätäminen A B Syvyyssäätö Ruuvia A kääntämällä säädetään kaapin sivun ja oven välistä etäisyyttä. Sivuttaissäätö Ruuvia B kääntämällä säädetään ovea sivuttaissuunnassa. C D Korkeussäätö Kääntämällä ruuvia C aluslevyssä säädetään ovea korkeussuunnassa. Hidastimen voimakkuuden säätö Ruuvia D kääntämällä säädetään hidastimen voimakkuutta. Hidastin säätö on 5 portainen ( 0-5). 0 hidastus pois käytössä ja 5 hidastin voimakkuus maximissa.
