Näyttävä. Dynaaminen. Käytännöllinen. Toimiva. Helppokäyttöinen. Ulkoasultaan tyylikäs ohutsivulaatikko

Transkriptio

1

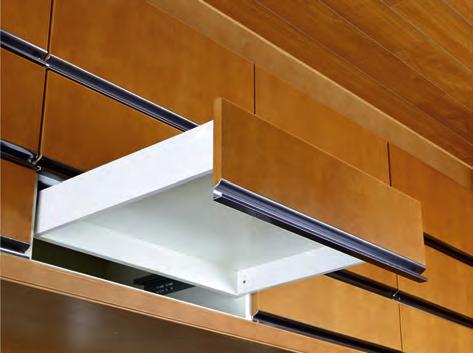

2 Näyttävä Ulkoasultaan tyylikäs ohutsivulaatikko Dynaaminen Kevyt ja hiljainen täysinulostuleva laatikko hidastimella ja ulosvetovaimennuksella Käytännöllinen Helppohoitoinen ohutsivu maksimoi laatikon sisätilan Toimiva Tasainen ja synkronoitu liikerata, 40kg kiskoilla Helppokäyttöinen Käyttäjäystävällinen liipaisinmekanismi laatikon irrottamiselle kiskoiltaan

3 02 LAATIKOT 26 RAKENNE Korkea laatikko Matala laatikko

4 LAATIKOT laatikkosarjat 89mm tuotenro nimike Matala 89x500mm Matala 89x400mm Matala 89x350mm Matala 89x270mm Matala etusarjakiinnitin ruuvikiinnitteisenä Matala etusarjakiinnitin Ø10mm Easy tappikiinnityksellä Matala ohutsivulaatikkosarja sisältää täysinulostuovat hidastinkiskot, 89mm korkeat, valkoiset laatikon sivut, peitelevyt laatikon sisäpuolelle sekä liipaisimilla varustetut pohjakiinnittimet, joilla laatikko on helppo irrottaa kiskoilta. Etusarjakiinnittimet tilattavissa erikseen joko ruuvikiinnitteisenä tai tappikiinnitteisenä. Kiskoissa synkronoitu tasainen ja hiljainen liikerata, kiskojen kantavuus 40kg. Etusarjalle 3D säätö peitelevyn alta laatikon sisäpuolelta, etusarja lisäksi säädettävissä laatikon alta pohjakiinnittimistä. Kallistusta voi säätää laatikon takaosan säätöruuvista. laatikkosarjat 185mm tuotenro nimike Korkea 185x500mm Korkea 185x400mm Korkea 185x350mm Korkea 185x270mm Korkea etusarjakiinnitin ruuvikiinnitteisenä Korkea etusarjakiinnitin Ø10mm Easy tappikiinnityksellä Korkea ohutsivulaatikkosarja sisältää täysinulostuovat hidastinkiskot, näyttävät 185mm korkeat, valkoiset laatikon sivut, peitelevyt laatikon sisäpuolelle sekä liipaisimilla varustetut pohjakiinnittimet, joilla laatikko on helppo irrottaa kiskoilta. Korkeat etusarjakiinnittimet tilattavissa erikseen joko ruuvikiinnitteisenä tai tappikiinnitteisenä. Kiskoissa synkronoitu tasainen ja hiljainen liikerata, kiskojen kantavuus 40kg. Etusarjalle 3D säätö peitelevyn alta laatikon sisäpuolelta, etusarja lisäksi säädettävissä laatikon alta pohjakiinnittimistä. Kallistusta voi säätää laatikon takaosan säätöruuvista.

5 02 LAATIKOT 28 POHJALEVYN JA LEVYTAKASARJAN MITOITUS LEVYTAKASARJA POHJALEVY L = NL-20 M = kaapin ulkomitta LW = kaapin sisämitta NL = laatikon nimellismitta B H 16 LW-42 A L H (mm) matala korkea LW-21 M LW pohjalevy tuotenro nimike M30 (247x480x16) M40 (347x480x16) M50 (447x480x16) M60 (547x480x16) M70 (647x480x16) M80 (747x480x16) M90 (847x480x16) M100 (947x480x16) M120 (1047x480x16) Noblen Slim 500 mm syvälle laatikolle pohjalevy, jossa valmiit esiporaukset puuruuvikiinnitystä varten. 16 mm runkovahvuudelle.

6 LAATIKOT levytakasarja tuotenro nimike M30 matala (226x59x16) M40 matala (326x59x16) M50 matala (426x59x16) M60 matala (526x59x16) M70 matala (626x59x16) M80 matala (726x59x16) M90 matala (826x59x16) M100 matala (926x59x16) M120 matala (1126x59x16) M30 korkea (226x155x16) M40 korkea (326x155x16) M50 korkea (426x155x16) M60 korkea (526x155x16) M70 korkea (626x155x16) M80 korkea (726x155x16) M90 korkea (826x155x16) M100 korkea (926x155x16) M120 korkea (1126x155x16) 16 mm runkovahvuudelle valmiiksi koottu laatikko tuotenro nimike M30x84x500 matala M40x84x500 matala M50x84x500 matala M60x84x500 matala M80x84x500 matala M30x185x500 korkea M40x185x500 korkea M50x185x500 korkea M60x185x500 korkea M80x185x500 korkea Valkoinen valmiiksi koottu ohutsivu -laatikkosarja kalusterungoille 16mm runkovahvuudella. Laatikkosarja sisältää 500mm syvät hidastinkiskot, metalliset sivut, levytakasarjan, pohjalevyn, kiinnittimet etusarjalle (ruuvik. & tappik.) sekä peitelevyt, liipaisimet ja kiinnitysruuvit. Kiskoissa on tehokas hydraulinen vaimennus, kantavuus 40kg.

7 02 LAATIKOT 30 KISKON MITOITUS NL = Laatikon nimellismitta NL 270/350 NL 400/500 37

8 LAATIKOT ETULEVYN MITOITUS 16 mm runkovahvuudelle Kaapin sisämitta = LW Levytakasarjan leveys = LW-42 Korkea laatikko Matala laatikko 14,5 59,5 32 min.37 14, Kaapin sisämitta = LW Levytakasarjan leveys = LW ,5 min Laatikon pohjan leveys = LW-21 Kaapin ulkomitta = M min min Laatikon pohjan leveys = LW-21 Kaapin ulkomitta = M

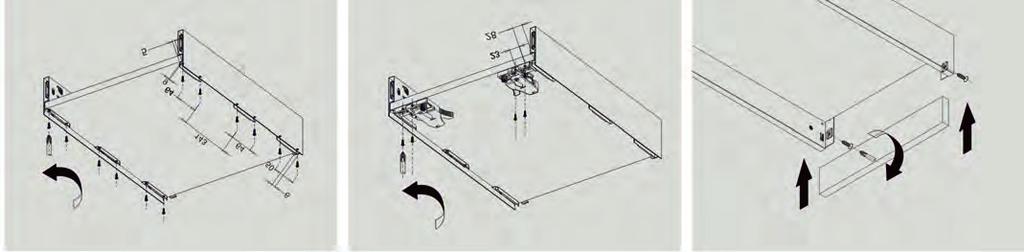

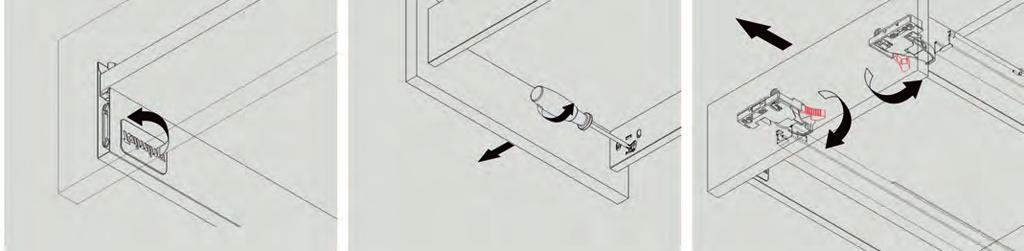

9 02 LAATIKOT 32 ASENNUS / MATALA 89MM LAATIKKO Laatikon kasaus Laatikon säätö Etusarjan ja laatikon irrottaminen

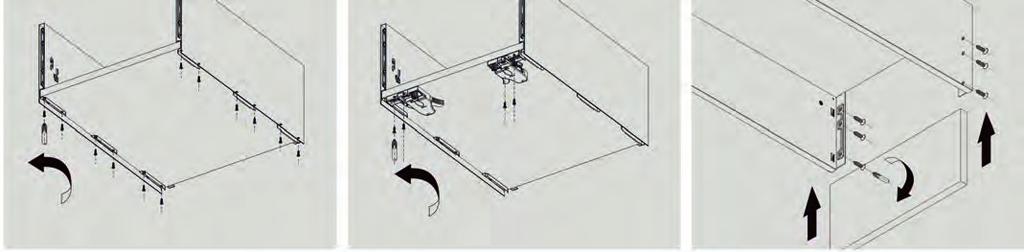

10 LAATIKOT ASENNUS / KORKEA 185MM LAATIKKO Laatikon kasaus Laatikon säätö Etusarjan ja laatikon irrottaminen
