OVIEN ASENNUS Ohje. Asennus. Oikeita ovia vuodesta 1911 mattiovi.fi

Koko: px
Aloita esitys sivulta:

Download "OVIEN ASENNUS Ohje. Asennus. Oikeita ovia vuodesta 1911 mattiovi.fi"

Transkriptio

1 Asennus Tarkista ensin karmin mitat ja oven kätisyys. Tarvittaessa vaihda oven kätisyys irrottamalla lukkorunko ja kääntämällä se niin että teksti tulee oikein päin. Irrota sen jälkeen telki pihdeillä vetämällä ja käännä sitä 180⁰. 1. Liitä osina toimitetun karmin yläosa sivuihin 4x50mm ruuveilla, nauloilla tai hakasilla (2 kpl/liitos). 2. Asenna karmi paikoilleen asennusaukkoon väliaikaisten tukikiilojen avulla siten, että karmin alapää tulee valmiin lattiapinnan tasolle. 3. Karmi kiinnitetään seinään esim. säätökarmi- tai puuruuveilla (halkaisija min 5mm, pituus min 70mm). Kiinnikkeiden sopivuus eri seinämateriaaleille on varmistettava kiinnikkeen valmistajalta. Kiinnityspituus seinään on oltava vähintään 40mm. Karmeissa on valmiina 8 kpl kiinnitysreikiä (halkaisija 14,5mm). Kiinnikkeiden kanssa on käytettävä puuaineisia tukipaloja tai parikiiloja. Tuet on laitettava myös jokaiseen nurkkaan estämään karmin vääntymistä. 4. Kiinnitä karmin saranasivun alapää ruuvien ja pysyvien tukipalojen tai parikiilojen avulla liikkumattomasti paikoilleen. Tämän jälkeen saranasivun yläpää kiinnitetään vastaavasti. 5. Tarkasta saranasivun pystysuoruus. 6. Kiinnitä karmin lukkosivu vastaavasti ja aseta kynnys paikoilleen, älä kiinnitä sitä vielä. 7. Kiilaa sivukarmien ja yläpuun sekä kynnyksen väliset liitokset raottomiksi ylä- ja alanurkkiin laitettavilla parikiiloilla. Nostokynnyksessä alanurkan tukikiilat laitetaan alaruuvien kohdalle. Alas laskeutuvaa kynnys tä käytettäessä lattia voi olla oven kohdalla pinnoitettu B F-luokan materiaaleilla (esim. muovimatto, parketti tai laminaatti). 8. Tarkista ristimitta. 9. Nosta ovilevy saranoilleen ja tarkista että tiivisteet (äänieristysovissa) vastaavat tasaisesti ja että oven joka puolella on samansuuruiset käyntivälit. Asennetun ovilevyn ja karmin välinen käyntiväli on kaikilla sivuilla 2,5 +/- 1,5mm, ja kynteväli enintään leveysmoduli 70mm. (Esim. 10M ovessa =930mm ja 8M+4M pariovessa =1130mm.) 10. Massiivipuuovien asentamiseen suositellaan käytettäväksi lisäruuveja (4 kpl/ovi koko 4,5x25mm). 11. Tarvittaessa löysää tai kiristä kiiloja. Sopivan käyntivälin löydyttyä kiristä ruuvit lopullisesti. Sulkeutumis tiukkuutta voidaan säätää lukon vastaraudan säätökieltä taivuttamalla. Kuva 1. Karmin kiinnittäminen oviaukkoon. Kiilaparit tai tuet on laitettava ylä- ja alanurkkiin estämään karmin vääntymistä ja tiivistämään karmikappaleiden raot. Yli 12M leveän oven karmin yläkappale kiinnitetään myös keskeltä.

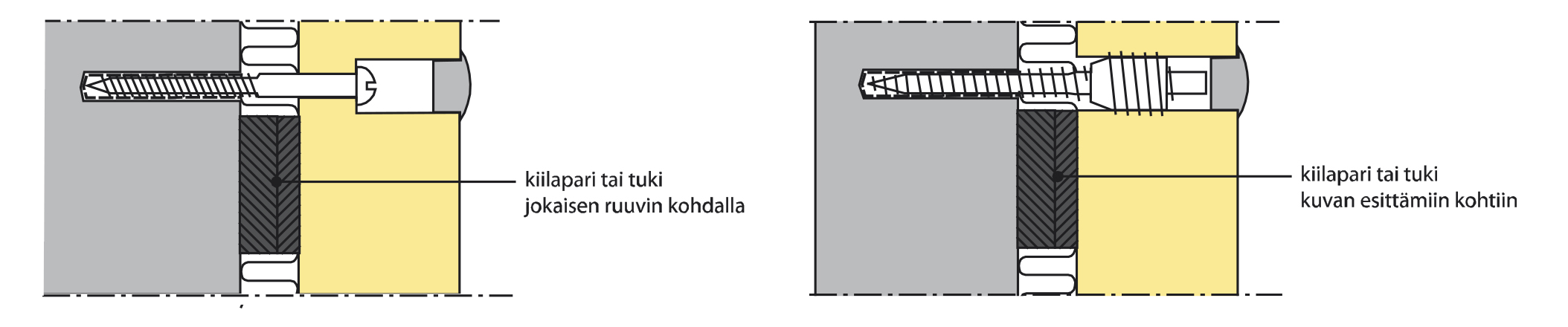

2 Kuva 2. Pystyleikkaus puuruuvi- ja säätökarmiruuvikiinnityksestä. Säätökarmiruuville reikä porataan läpi. Karmin ja kynnyksen tiivistäminen ja viimeistely Palonkestäväksi tiivistäminen (kuva 3): Palo-oven karmin ja seinän välinen rako sekä tukien varaan asennetun kynnyksen alusta tilkitään huolellisesti palamattomalla kivivillalla. Ääntä eristäväksi tiivistäminen (kuva 4): Ääniluokitellun oven karmin ja seinän välinen rako ja kynnys on tiivistettävä polyuretaanilla tai eristysvillalla tilkitsemisen lisäksi huolellisesti saumamassalla, esim. akryylimassa. Pienikin aukko saumamassassa aiheuttaa äänivuotoa. Muista että liian tiukkaan sullottu villa on huono eriste ja saattaa taivuttaa karmia. Leveillä karmeilla polyuretaanitäyttö on syytä suorittaa kahdessa vaiheessa molemmin puolin karmia. Saumausmassan alustana käytetään pyöreätä, umpisoluista solumuovi- tai solukuminauhaa. Viimeistely: Kiinnitä kynnys ruuveilla tai lyöntitulpilla. Karmin ja seinän välinen rako peitetään listoilla ja karmiruuvien reiät karmitulpilla. Lopuksi asennetaan lukot, pintahelat ja mahdollinen ovipumppu. Kuva 3. Puuruuvi- ja säätökarmiruuvikiinnitys. Karmin ja ympäröivän rakennusosan välinen rako tilkitään kivivillalla ja tiivistetään saumamassalla.

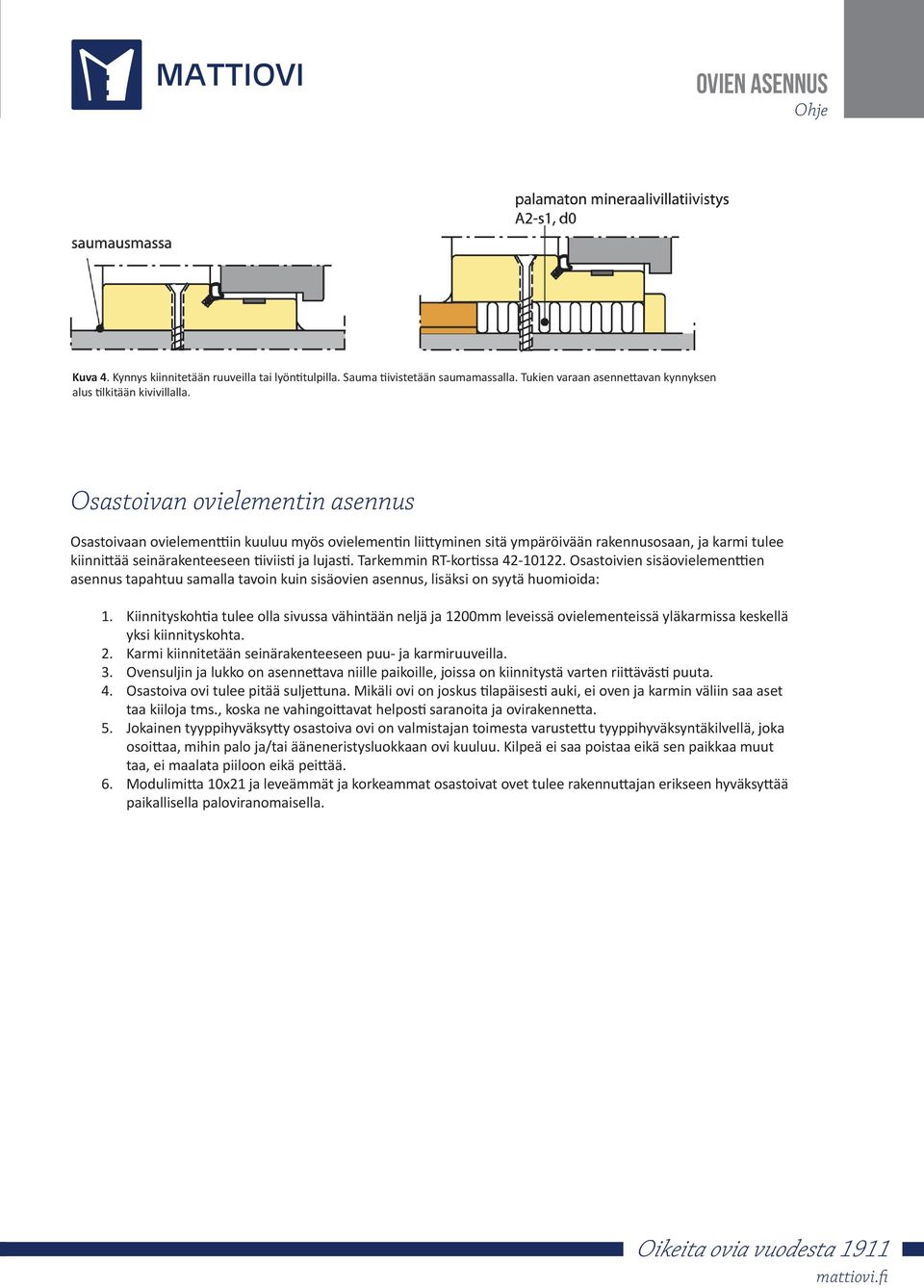

3 Kuva 4. Kynnys kiinnitetään ruuveilla tai lyöntitulpilla. Sauma tiivistetään saumamassalla. Tukien varaan asennettavan kynnyksen alus tilkitään kivivillalla. Osastoivan ovielementin asennus Osastoivaan ovielementtiin kuuluu myös ovielementin liittyminen sitä ympäröivään rakennusosaan, ja karmi tulee kiinnittää seinärakenteeseen tiiviisti ja lujasti. Tarkemmin RT-kortissa Osastoivien sisäovielementtien asennus tapahtuu samalla tavoin kuin sisäovien asennus, lisäksi on syytä huomioida: 1. Kiinnityskohtia tulee olla sivussa vähintään neljä ja 1200mm leveissä ovielementeissä yläkarmissa keskellä yksi kiinnityskohta. 2. Karmi kiinnitetään seinärakenteeseen puu- ja karmiruuveilla. 3. Ovensuljin ja lukko on asennettava niille paikoille, joissa on kiinnitystä varten riittävästi puuta. 4. Osastoiva ovi tulee pitää suljettuna. Mikäli ovi on joskus tilapäisesti auki, ei oven ja karmin väliin saa aset taa kiiloja tms., koska ne vahingoittavat helposti saranoita ja ovirakennetta. 5. Jokainen tyyppihyväksytty osastoiva ovi on valmistajan toimesta varustettu tyyppihyväksyntäkilvellä, joka osoittaa, mihin palo ja/tai ääneneristysluokkaan ovi kuuluu. Kilpeä ei saa poistaa eikä sen paikkaa muut taa, ei maalata piiloon eikä peittää. 6. Modulimitta 10x21 ja leveämmät ja korkeammat osastoivat ovet tulee rakennuttajan erikseen hyväksyttää paikallisella paloviranomaisella.

4 Nostosaranan säätö Korkeussäätö +4 mm, säätö sivusuunnassa +3mm Ovilevyn nostaminen kierrä saranan karmilehden rullauksessa olevaa kuusiokolosäätöruuvia (1) vastapäivään niin paljon, että ovi nousee haluttuun korkeuteen (yksi kierros nostaa ovea 1.25 mm) säädä oven kaikki saranat niin, että ne alkavat kantaa oven painoa Tarvittava työkalu: kuusiokoloavain AV5 Ovilevyn säätö sivusuunnassa Käyntivälin suurentaminen oven ja karmin välillä saranapuolella löysää kahden alimman saranan kaikkia ovilehden kiinnitysruuveja (2) pari kierrosta kierrä alimman saranan ovilehden alla olevia säätöruuveja (3) myötäpäivään tarpeellinen määrä (yksi kierros siirtää ovilevyä 1.25 mm lukkopuolelle päin) jokainen säätöruuvi (3) säädetään samaan korkeuteen, että saranalehti säilyy oikeassa asennossa kiristä kiinnitysruuvit (2) tee samat toimenpiteet keskimmäiselle saranalle tarvittaessa säädä myös ylimmäinen sarana Kuva 3. Nostosaranan ABLOY NTR 110x30 TMRKSS säätöohje Tarvittavat työkalut: kuusiokoloavain AV4 ja sopiva ruuvitaltta kiinnitysruuveille Kokolasioven asennus 1. Aseta lasi varoen vaaka-asentoon lautojen tai vanerin päälle lattialle. 2. Karmiin asennettava tiiviste toimitetaan irrallaan ovipaketin mukana. Asenna tiiviste painamalla sen jalkaosa puukarmissa olevaan tiivisteuraan. 3. Aseta karmi paikoilleen, kiilaa tasalaatuisin parikiiloin: parittaiset kiilat takaavat varman kiinnityksen ja estävät karmin kieroutumisen. Tarkista että karmin sivujen ja yläpuun kulmaliitokset ovat kiinni. 4. Tarkista pitkällä vatupassilla että karmi on suorassa ja että ristimitta täsmää. Kiinnitä karmi sitten huolellisesti paikoilleen. Karmin kiinnityksessä tulisi käyttää tähän tarkoitukseen soveltuvia ruuveja. 5. Ripusta ovilevy saranoille ja kiristä kuusiokoloruuvit riittävän kireälle. Tarkista että ovi sulkeutuu ja avautuu helposti ja että karmin ja ovilevyn välinen käyntiväli on kauttaaltaan yhtä suuri. Käyntivälykset sarana puolella 3-4mm, lukkopuolella 4-5mm ja yläpäässä 2-3mm. Jatkuu seuraavalle sivulle.

5 6. Saunanovi: Saunanoven alareunan ja lattian väliin jätetään yleensä noin 200mm tuuletusrako. Esimerkiksi 900x2100mm aukkoon tulee siis 890x1890 karmit ja 9x19 kokoinen ovi. Kiinnitä vedin ja rullasalvan vastakappale nupin reiän kohdalle. Varmista että rullasalvan vastakappale menee kiinni lasin reunaan saakka, ja tarkista ovilevyn välykset laittamalla ovi kiinni. 7. Kosteantilan ovi: Kiinnitä painike ohjeidensa mukaisesti. Tarkista ovilevyn välykset laittamalla ovi kiinni. Älä irrota painikkeen tarrasuojia asentaessa. Ole tarkkana WC nuppien asentamisessa, virheelliselle puolelle asennus ei ole korjattavissa vaan vaatii uuden painikkeen ostamista. 8. Säädä oven välyksiä tarvittaessa avaamalla saranan päällä olevia kuusiokoloruuveja ja säätämällä lasia sivusuunnassa haluttuun kohtaan. Tarvittaessa säädä myös rullasalvan/vastaraudan puolen karmia niin että karmi asettuu hyvin lasiin nähden. Aseta karmi lopullisesti paikoilleen karmiruuvien ja kiilojen avulla, ja varmista saranoiden kuusiokoloruuvien riittävä kireys. Aseta saranoiden suojakotelot takaisin paikoilleen. 9. Säädä saunanoven lukituksen väljyys/kireys karmissa olevan rullasalvan säätöruuvista tarpeen mukaan. Karmien suojakäsittely on hyvä tehdä kertaalleen jo ennen oven listoitusta. Saranan säätö Lasilevyn säätö lukkopuolelle päin Irrota koristevaippa (1) saranan päältä vetämällä se irti. Löysää kiinnitysruuvia (2) enintään yksi kierros. Kierrä saranan säätöruuvia (3) vastapäivään tarvittava määrä; yksi kierros vastaa lasilevyn siirtymistä 1 mm lukkopuolelle päin. Lukitse säätö kiertämällä saranan toista säätöruuvia (4) niin paljon kuin se kevyesti kiertyy. Kiristä lasin kiinnitysruuvi (2) mahdollisimman kireälle. Lopuksi kierrä vielä sivusäätöruuvi (4) lopulliseen kireyteen ja asenna koristevaippa (1) paikalleen. Lasilevyn siirto saranapuolelle päin Irrota koristevaippa (1) saranan päältä vetämällä se irti. Löysää kiinnitysruuvia (2) enintään yksi kierros. Kierrä saranan säätöruuvia (4) vastapäivään tarvittava määrä; yksi kierros vastaa lasilevyn siirtymistä 1 mm saranapuolelle päin. Lukitse säätö kiertämällä saranan toista säätöruuvia (3) niin paljon kuin se kevyesti kiertyy. Kiristä lasin kiinnitysruuvi (2) mahdollisimman kireälle. Lopuksi kierrä vielä sivusäätöruuvi (3) lopulliseen kireyteen ja asenna koristevaippa (1) paikalleen. Asennusohje on VTT:n hyväksymä luokiteltujen ovien tyyppihyväksyntään liittyvä asiakirja. Viallista tuotetta ei saa asentaa.
