LAATIKOT NOBLE NOBLE SLIM TIMEBOX SUPRAPLEX SUPRA LIUKUKISKOT LAATIKOIDEN VARUSTEET. sivut sivut sivut sivut

Transkriptio

1 NOBLE sivut NOBLE SLIM sivut TIMEBOX sivut SUPRAPLEX sivut SUPRA sivut LIUKUKISKOT sivu 82 LAATIKOIDEN VARUSTEET sivut /2019

2 NOBLE DWD

3 Moderni Valkoinen, moderni, pelkistetty muotoilu Toimiva Sulava ja tasainen sulkeutuminen sekä ulosvetovaimennus Taloudellinen Helppo ja nopea asennus Käytännöllinen Laaja valikoima ja runsaasti lisävarusteita Luotettava SGS, Fira ja Tüv testihyväksynnät Testattu myös Suomessa aukaisulle, 35 kg kuormalla

4

5 NOBLE 37 Noble RAKENNE Laatikon sivu 84mm Matala laatikko Laatikon sivu 84mm + reelinki Korkea laatikko Laatikon sivu 84mm + reelinki + peitesivu Peitesivu Peitesivu tupla Pleksi peitesivu

6 38 NOBLE Noble laatikon kiskot 1398 Kiskot 500mm (kantavuus 35kg) 1397 Kiskot 500mm (kantavuus 50kg) 1395 Kiskot 270mm (kantavuus 35kg) Erikseen myytävät Noble laatikon kiskot. Myyntiyksikkö/pari. 10pr/laatikko Noble laatikon sivut 1399 Sivut 84x500mm 1396 Sivut 84x270mm 1399 Erikseen tilattavat Noble laatikon sivut, väri valkoinen. Myyntiyksikkö/pari.10pr/laatikko. Noble laatikon peitelevyt 1407 Peitelevy valkoinen 1407 Erikseen tilattavat peitelevyt laatikon sivuun, väri valkoinen. Myyntiyksikkö/pari. Noble etusarjakiinnittimet 10 Ø Ruuvikiinnitteinen 1409 Tappikiinnitteinen Ø10mm Easy Noble laatikon etusarjakiinnittimet, ruuvikiinnitteisenä tai Ø10mm laajenevilla Easy-tapeilla. Myyntiyksikkö pari Ø2x12 Ruuvikiinnitys 3,5x15 Ø10x12 Tappikiinnitys M10x10 + Ø2 0,1 0,2 + Ø10 0,1 0,2 Min 47, Noble etusarjasapluunat 1490 Noble Noble68 Etusarjaporauksen merkintään sapluuna. Vaihtoehtona kahdelle mitoitukselle; joko 66 tai 68 (B) mm etäisyydelle etusarjan alareunasta. Rst-peltiä, kohdistus etusarjakiinnittimille ja korkean laatikon reelingille.

7 NOBLE 39 Noble laatikkosarjat x500mm x450mm 14 84x400mm x350mm x270mm Noble laatikkosarja sisältää kiskot, valkoiset laatikon sivut sekä valkoiset peitelevyt matalalle laatikolle. Kiskon kantavuus 35kg Täydennä laatikkosarjaa erikseen tilattavilla 1. etusarjakiinnittimillä tai 2. sisälaatikon etulevyllä 3. reelingeillä 4. levytakasarjan kiinnittimillä ja levytakasarjoilla tai 5. terästakasarjoilla 6. pohjalevyillä 7. peitesivuilla

8 40 NOBLE Noble valmiiksi koottu laatikko M30x84x500 matala M40x84x500 matala 4100 M50x84x500 matala M60x84x500 matala M80x84x500 matala 4100 M30x199x500 korkea 4101 M40x199x500 korkea 4102 M50x199x500 korkea 4103 M60x199x500 korkea 4105 M80x199x500 korkea M60x84x400 matala M80x84x400 matala M60x84x500, takakierto M80x84x500, takakierto Valkoinen valmiiksi koottu laadukas hidastinlaatikkosarja kalusterungoille 16mm runkovahvuudella. Laatikkosarja sisältää Noble hidastinkiskot, metalliset sivut, metallisen takalevyn, pohjalevyn, kiinnittimet etusarjalle (ruuvik. & tappik.) sekä kiinnitysruuvit. Kiskoissa on tehokas hydraulinen vaimennus. Laatikon kantavuus 35kg. Noble uuninaluslaatikko 1405 M60x492 uuninaluslaatikko 1398 Kiskot 500mm Uuninaluslaatikko asennetaan 500mm syvien laatikon hidastinkiskojen päälle. Laatikon väri valkoinen. Minimikorkeus 65mm ja minimisyvyys 510mm kiskojen kanssa

9 NOBLE 41 Noble pohjalevy esiporauksilla 1603 M30 192x478x M40 292x478x M50 392x478x M60 492x478x M70 592x478x M80 692x478x M90 792x478x M x478x M x478x16 Noblen 500mm syvälle laatikolle pohjalevy, jossa sivun kiinnitystä varten valmiit euroruuviporaukset. 16mm runkovahvuudelle. Euroruuviksi 6,3x11 Ø7,8 kannalla (054509). NOBLE POHJALEVYN MITOITUS (16mm runkolevylle) 16 M = kaapin ulkomitta NL = laatikon nimellismitta L 16 M (kaapin sisämitta -75) 16 Terästakasarjan kanssa L = NL -22mm 16 Levytakasarjan kanssa L = NL-24mm

10 42 NOBLE Noble levytakasarjan kiinnitin 1410 Matala 84mm 1412 Keskikorkea 164mm 1411 Korkea 199mm Kiinnitys kupukantaruuvilla. Noble levytakasarja 1533 M30 matala 84x181x16mm 1534 M40 matala 84x281x16mm 1535 M50 matala 84x381x16mm 1536 M60 matala 84x481x16mm 1537 M70 matala 84x581x16mm 1538 M80 matala 84x681x16mm 1539 M90 matala 84x781x16mm 1540 M100 matala 84x881x16mm 1542 M120 matala 84x981x16mm 1553 M30 korkea 199x181x16mm 1554 M40 korkea 199x281x16mm 1555 M50 korkea 199x381x16mm 1556 M60 korkea 199x481x16mm 1557 M70 korkea 199x581x16mm 1558 M80 korkea 199x681x16mm 1559 M90 korkea 199x781x16mm 1560 M100 korkea 199x881x16mm 1562 M120 korkea 199x981x16mm 16 mm:n runkovahvuudelle NOBLE LEVYTAKASARJAN MITOITUS (16mm runkolevylle) M = kaapin ulkomitta H matala korkea H = 84 H = M - 119mm (Kaapin sisämitta -87)

11 NOBLE 43 Noble terästakasarja 1430 M30 matala 84mm 1431 M40 matala 1432 M50 matala 1433 M60 matala 1435 M80 matala 1437 M100 matala 1440 M30 korkea 199mm 1441 M40 korkea 1442 M50 korkea 1443 M60 korkea 1445 M80 korkea 1447 M100 korkea 16 mm:n runkovahvuudelle Noble takalevyn kierto 1496 M M M100 Noble laatikolle soveltuva takalevyn kierto. Väri valkoinen. 16mm:n runkovahvuudelle. 527 / 727 /

12 44 NOBLE Noble reelinkisetit mm valkoinen mm valkoinen mm valkoinen mm valkoinen mm valkoinen 1413 Etukiinnitin tappikiinnitteinen Ø10mm Easy Reelinkisetti sisältää: - 2 reelinkiä - 2 takakiinnitintä - 2 ruuvikiinnitteistä etukiinnitintä - 2 holkkia Ø2 0,2 0,1 Ø10+ 0,2 0, Min 47,5 Ø2x12 Ruuvikiinnitys 3,5x15 Ø10x12 Tappikiinnitys M10x10 Noblekulmikasreelinki 1467 Yläreelinki 500mm Kulmikas reelinkisetti, jossa mukana ruuvikiinnitteiset etusarjakiinnittimet. Väri valkoinen. Käytä yhdessä korkean sisälaatikon etulevyn kanssa (kuvassa). Reelinkisetti sisältää: - 2 kulmikasta reelinkiä - 2 ruuvikiinnitteistä etukiinnitintä - 2 holkkia

13 NOBLE 45 Noble peitesivu mm valkoinen mm valkoinen mm valkoinen mm valkoinen mm valkoinen Asennus pyöreän reelingin päälle. Rei itys poikittaisjakajia varten. Myydään pareittain.

14 46 NOBLE Noble peitesivu tupla mm valkoinen Asennus pyöreän reelingin päälle. Rei itys sisäpuolella poikittaisjakajia varten. Myydään pareittain. Noble pleksi peitesivu mm Akryyliä. Asennetaan pyöreän reelingin päälle. Myydään pareittain.

15 NOBLE 47 Noble korkean laatikon jakaja 1470 M50 poikittaisjakaja korkea 1471 M60 poikittaisjakaja korkea 1473 M80 poikittaisjakaja korkea 1474 M100 poikittaisjakaja korkea 1475 M120 poikittaisjakaja korkea 1479 Pitkittäisjakaja Poikittaisjakaja on helppo asentaa peitesivuissa oleviin valmiisiin reikiin. Jakajien paikkaa voi tarpeen mukaan muuttaa. Valkoinen

16 48 NOBLE Noble matalan sisälaatikon etulevy 1451 M40 matala 1452 M50 matala 1453 M60 matala 1455 M80 matala 1457 M120 matala Sisältää valkoiseksi maalatun alumiinietulevyn ja päihin muoviset kiinnittimet valmiiksi koottuna. 136,5 NL+13 NL = laatikon nimellismitta Klik

17 NOBLE 49 Noble korkean sisälaatikon etulevy 1461 M40 korkea 1462 M50 korkea 1463 M60 korkea 1465 M80 korkea 1466 M120 korkea Sisältää valkoiseksi maalatun alumiinietulevyn ja kulmikkaan etureelingin sekä päihin muoviset kiinnittimet valmiiksi yhteenkasattuna. Tarkoitettu käytettäväksi yhdessä tavallisen tai kulmikkaan sivureelingin kanssa. Näyttävä ratkaisu esim. korkeaan komeroon. 224 NL+13 NL = laatikon nimellismitta

18 50 NOBLE Noble ETULEVYN MITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta M Matala laatikko 93,5 Min 33 Min 63, M ,5 32 Min 47,5 Ø10 x 12mm tai Ø2mm esiporaus M - 63mm 32 M M - 63 Korkea laatikko 93,5 Min 33 Min , Min 47,5 Ø10 x 12mm tai Ø2mm esiporaus M - 63mm

19 NOBLE 51 Noble KISKON MITOITUS NL = Laatikon nimellismitta NL Noble kasauspöytä 1495 Kasauspöytä Teräksinen kasauspöytä M30-M120 laatikoiden kokoamiseen. Noble sivukiinnitys sapluuna 1489 Sivukiinnityssapluuna Kiskojen kiinnityskohtien merkintään sivukiinnityssapluuna, muovia.

20 52 NOBLE Noble RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus 137 5,5 Noble laatikosto 5x137mm etulevyt M-63 3, M Noble laatikosto 3x137mm + 1x278mm etulevyt Runkokiskon poraus Etulevyn poraus , M-63 M 3,5

21 NOBLE 53 Noble RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus Noble laatikosto 1x137mm + 2 x 278mm etulevyt 5, M-63 3,5 M Etulevyn poraus 4,5 Noble laatikosto 2 x 350mm etulevyt Runkokiskon poraus , M-63 M

22 54 NOBLE Noble ASENNUS Laatikon kasaus teksti outside ulospäin Klik Reelingin asennus

23 NOBLE 55 Noble ASENNUS 1 säädön lukitusruuvi 2 korkeussäätö 3 sivuttaissäätö 4 etusarjan irrottaminen Laatikon etusarjan säätö ennen säätöä avaa lukitusruuvi vasen/oikea + 1mm korkeus + 2mm kallistuksen säätö säädön jälkeen kiristä lukitusruuvi Laatikon irrottaminen Laatikon kiinnittäminen ulosvedettäessä nostetaan etureunasta aseta kiskoille ja työnnä kaapin sisään Etusarjan irrottaminen Etusarjan kiinnittäminen 4 Klik

24 NOBLE SLIM

25 Näyttävä Ulkoasultaan tyylikäs ohutsivulaatikko Dynaaminen Kevyt ja hiljainen täysinulostuleva laatikko hidastimella ja ulosvetovaimennuksella Käytännöllinen Helppohoitoinen ohutsivu maksimoi laatikon sisätilan Toimiva Tasainen ja synkronoitu liikerata, 40kg kiskoilla Helppokäyttöinen Käyttäjäystävällinen liipaisinmekanismi laatikon irrottamiselle kiskoiltaan

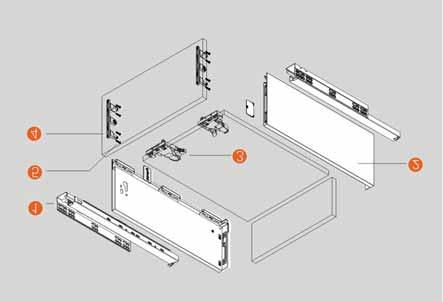

26 58 NOBLE SLIM Noble Slim RAKENNE Korkea laatikko Matala laatikko

27 NOBLE SLIM 59 Noble Slim laatikkosarjat 89mm 1710 Matala 89x500mm 1712 Matala 89x400mm 1713 Matala 89x350mm 1715 Matala 89x270mm 1705 Matala etusarjakiinnitin ruuvikiinnitteisenä 1706 Matala etusarjakiinnitin Ø10mm Easy tappikiinnityksellä Matala ohutsivulaatikkosarja Noble Slim sisältää täysinulostuovat hidastinkiskot, 89mm korkeat, valkoiset laatikon sivut, peitelevyt laatikon sisäpuolelle sekä liipaisimilla varustetut pohjakiinnittimet, joilla laatikko on helppo irrottaa kiskoilta. Etusarjakiinnittimet tilattavissa erikseen joko ruuvikiinnitteisenä tai tappikiinnitteisenä. Kiskoissa synkronoitu tasainen ja hiljainen liikerata, kiskojen kantavuus 40kg. Etusarjalle 3D säätö peitelevyn alta laatikon sisäpuolelta, etusarja lisäksi säädettävissä laatikon alta pohjakiinnittimistä. Kallistusta voi säätää laatikon takaosan säätöruuvista. Noble Slim laatikkosarjat 185mm 1720 Korkea 185x500mm 1722 Korkea 185x400mm 1723 Korkea 185x350mm 1725 Korkea 185x270mm 1707 Korkea etusarjakiinnitin ruuvikiinnitteisenä 1708 Korkea etusarjakiinnitin Ø10mm Easy tappikiinnityksellä Korkea ohutsivulaatikkosarja Noble Slim sisältää täysinulostuovat hidastinkiskot, näyttävät 185mm korkeat, valkoiset laatikon sivut, peitelevyt laatikon sisäpuolelle sekä liipaisimilla varustetut pohjakiinnittimet, joilla laatikko on helppo irrottaa kiskoilta. Korkeat etusarjakiinnittimet tilattavissa erikseen joko ruuvikiinnitteisenä tai tappikiinnitteisenä. Kiskoissa synkronoitu tasainen ja hiljainen liikerata, kiskojen kantavuus 40kg. Etusarjalle 3D säätö peitelevyn alta laatikon sisäpuolelta, etusarja lisäksi säädettävissä laatikon alta pohjakiinnittimistä. Kallistusta voi säätää laatikon takaosan säätöruuvista.

28 60 NOBLE SLIM Noble Slim POHJALEVYN JA LEVYTAKASARJAN MITOITUS LEVYTAKASARJA POHJALEVY L = NL-20 M = kaapin ulkomitta LW = kaapin sisämitta NL = laatikon nimellismitta B H 16 LW-42 A L H (mm) matala korkea LW-21 M LW Noble Slim pohjalevy 1613 M30 (247x480x16) 1614 M40 (347x480x16) 1615 M50 (447x480x16) 1616 M60 (547x480x16) 1617 M70 (647x480x16) 1618 M80 (747x480x16) 1619 M90 (847x480x16) 1620 M100 (947x480x16) 1622 M120 (1047x480x16) Noblen Slim 500 mm syvälle laatikolle pohjalevy, jossa valmiit esiporaukset puuruuvikiinnitystä varten. 16 mm runkovahvuudelle.

29 NOBLE SLIM 61 Noble Slim levytakasarja 1633 M30 matala (226x59x16) 1634 M40 matala (326x59x16) 1635 M50 matala (426x59x16) 1636 M60 matala (526x59x16) 1637 M70 matala (626x59x16) 1638 M80 matala (726x59x16) 1639 M90 matala (826x59x16) 1640 M100 matala (926x59x16) 1642 M120 matala (1126x59x16) 1643 M30 korkea (226x155x16) 1644 M40 korkea (326x155x16) 1645 M50 korkea (426x155x16) 1646 M60 korkea (526x155x16) 1647 M70 korkea (626x155x16) 1648 M80 korkea (726x155x16) 1649 M90 korkea (826x155x16) 1650 M100 korkea (926x155x16) 1652 M120 korkea (1126x155x16) 16 mm runkovahvuudelle Noble Slim valmiiksi koottu laatikko M30x89x500 matala M40x89x500 matala M50x89x500 matala M60x89x500 matala M80x89x500 matala M100x89x500 matala M30x185x500 korkea M40x185x500 korkea M50x185x500 korkea M60x185x500 korkea M80x185x500 korkea M100x185x500 korkea M30x89x400 matala M40x89x400 matala M50x89x400 matala M60x89x400 matala M80x89x400 matala M30x185x400 korkea M40x185x400 korkea M50x185x400 korkea M60x185x400 korkea M80x185x400 korkea Valkoinen valmiiksi koottu ohutsivu -laatikkosarja kalusterungoille 16mm runkovahvuudella. Laatikkosarja sisältää hidastinkiskot, metalliset sivut, levytakasarjan, pohjalevyn, kiinnittimet etusarjalle (ruuvik. & tappik.) sekä peitelevyt, liipaisimet ja kiinnitysruuvit. Kiskoissa on tehokas hydraulinen vaimennus, kantavuus 40kg.

30 62 NOBLE SLIM Noble Slim sisälaatikon etulevyt 1730 Sisälaatikon etukiinnitin 89 matala (pari) 1732 Sisälaatikon etukiinnitin 185 korkea (pari) 1731 Sisälaatikon profiili 89x1100mm valkoinen 1733 Korkean sisälaatikon reelinki 1100mm valkoinen Noble Slim sisälaatikolle valkoinen määrämittaan katkaistava alumiiniprofiili sekä korkealle laatikolle valkoinen kantikas alumiinireelinki. Profiili katkaistaan pituuteen: rungon sisämitta -87mm. Reelinki katkaistaan pituuteen: rungon sisämitta -55mm. Noble Slim kasauspöytä 1493 Kasauspöytä Teräksinen kasauspöytä M30-M120 laatikoiden kokoamiseen. Noble Slim etusarjasapluuna 1492 Nobleslim74 Etusarjaporauksen merkintään sapluuna. Rst-peltiä, kohdistus sekä matalan että korkean laatikon etusarjakiinnittimille.. Noble Slim sivukiinnitys sapluuna 1489 Sivukiinnityssapluuna Kiskojen kiinnityskohtien merkintään sivukiinnityssapluuna, muovia.

31 NOBLE SLIM 63 Noble Slim ETULEVYN MITOITUS M M - 61 Etulevyn mitoitus 16mm runkovahvuudelle M = kaapin ulkomitta NL = Laatikon nimellismitta Matala laatikko 14,5 59,5 32 min min.111 Ø10 x 12mm tai Ø2mm esiporaus M - 61mm 32 M M ,5 Korkea laatikko ,5 min min.207 Ø10 x 12mm tai Ø2mm esiporaus M - 61mm NL 270/350 NL 400/500 37

32 64 NOBLE SLIM Noble Slim RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus 137 5,5 Noble Slim laatikosto 5x137mm etulevyt M-61 3, M Noble Slim laatikosto 3x137mm + 1x278mm etulevyt Runkokiskon poraus Etulevyn poraus , M-61 M 3,5

33 NOBLE SLIM 65 Noble Slim RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus Noble Slim laatikosto 1x137mm + 2 x 278mm etulevyt 5, M-61 3,5 M Etulevyn poraus Noble Slim laatikosto 2 x 350mm etulevyt Runkokiskon poraus , ,5 M-61 M

34 66 NOBLE SLIM Noble Slim ASENNUS / MATALA 89MM LAATIKKO Laatikon kasaus Laatikon säätö Etusarjan ja laatikon irrottaminen

35 NOBLE SLIM 67 Noble Slim ASENNUS / KORKEA 185MM LAATIKKO Laatikon kasaus Laatikon säätö Etusarjan ja laatikon irrottaminen

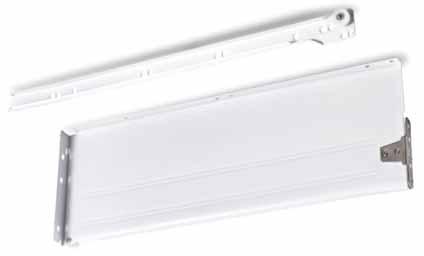

36 01 68 TIMEBOX UUTUUS Timebox metallilaatikko Metallilaatikko 86x270 matala Metallilaatikko 86x350 matala 1030 Metallilaatikko 86x400 matala Metallilaatikko 86x450 matala Metallilaatikko 86x500 matala Metallilaatikko 150x270 korkea Metallilaatikko 150x350 korkea Metallilaatikko 150x400 korkea Metallilaatikko 150x450 korkea Metallilaatikko 150x500 korkea Etusarjakiinnitin ruuvikiinnitteinen Etusarjakiinnitin tappikiinnitteinen Ø10 mm/64mm Reelinki 500mm Valkoinen metallilaatikko, sarja sisältää runkokiskot, pakkauskoko 10 srj/ltk. Etusarjakiinnittimien pakkauskoko 20pr/ltk. Reelinki sisältää ruuvikiinnitteiset etu- ja takakiinnittimet. Yksikkö pari. Timebox MITOITUS Matala M.I. = kaapin sisämitta NL = laatikon nimellismitta ETULEVY Min. 28 TAKALEVY 9 Korkea 7 M.I.-31mm 7 M.I. ETULEVY min.15 Min , M.I.-31mm M.I. TAKALEVY min. 84,5 75 min min M..31 I - mm 7 M.. I 16 M.I.-31mm 15 M.. I

37 TIMEBOX 69 POHJALEVY L Ø5,5 5x7,5 W Ø6,5 L = NL - 2mm - takalevyn vahvuus W = M.I - 31 gradual closing Indamatic vaimenninsarja metallilaatikolle 12 Indamatic vaimennin yleissarja pohjakiinnitteinen metallilaatikoille 130 Vaimentimen vastakappale ruuvataan laatikon pohjaan kiinni 130mm etäisyydelle takareunasta. 130 B A 37 Laatikon syvyys A Laatikon korkeus B

38 SUPRAPLEX

39 Toimitetaan pitkänä laatikkoaihiona. Taittamalla 3 sivua valmiiksi. Pohjalevy työnnetään paikoilleen 3mm:n uraan. Etusarjakiinnitys Ø10mm poraukseen. Erillistä pohjatukea voi käyttää leveämmissä laatikoissa 3mm:n kovalevypohjalle. Laatikko lukitaan etusarjaan kääntämällä ruuveja 180. Keskimmäisestä ruuvista voi säätää korkeutta +/-2mm. gradual closing Lisävarusteena Indamatic vaimennin.

40 72 SUPRAPLEX Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 75 M50x Metallilaatikko 75 M60x Metallilaatikko 75 M80x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Metallilaatikko 139 M50x Metallilaatikko 139 M60x Metallilaatikko 139 M80x Runkokisko 480mm Pakkauskoko 25 metallilaatikkoa/nippu. Kiskoja 100 pr/ltk. Sävy vaalea RAL9001. Rungon sisämitalle x68. Laatikon vaatima kokonaissyvyys 487mm. Lisävarusteena Indamatic Supraplex -vaimennin. Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Runkokisko 400mm Sävy vaalea RAL9001. Rungon sisämitalle x68mm. Laatikon vaatima kokonaissyvyys 407mm. Lisävarusteena Indamatic Supraplex -vaimennin. Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 75 M50x Metallilaatikko 75 M60x Metallilaatikko 75 M80x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Metallilaatikko 139 M50x Metallilaatikko 139 M60x Metallilaatikko 139 M80x Runkokisko 270mm Pakkauskoko 25 metallilaatikkoa/nippu. Kiskoja 100 pr/ltk. Sävy valkoinen RAL9003. Laatikon sivussa valmiina reikä Indamatic Window vaimenninta varten. Rungon sisämitalle x68mm. Laatikon vaatima kokonaissyvyys 277mm.

41 5mm SUPRAPLEX 73 Indamatic Supraplex Supraplex vaimenninsarja pohjakiinnitteinen Sisältää Indamatic vaimentimen ja kaksiosaisen vastakappaleen Supraplex laatikolle. Vaimentimen vastakappale kiinnitetään laatikon pohjaan epäkeskon avulla. gradual closing SUPRAPLEX VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN mm Yhdistä vastakappaleen kaksi osaa toisiinsa. Aseta vastakappale paikoilleen laatikon sivun alareunaan. Mittaa etäisyydeksi 130mm laatikon takareunasta vastakappaleen keskelle. Lukitse kääntämällä epäkeskoruuvia. SUPRAPLEX VAIMENTIMEN ASENNUS SIVURUNKOON 37 A Kisko A B C Laatikon korkeus C laatikon syvyys 7 15 korkeus C B ,4

42 74 SUPRAPLEX Indamatic Supraplex Window Supraplex vaimenninsarja Window Sisältää Indamatic vaimentimen ja vastakappaleen 270mm Supraplex laatikon sivussa olevaan valmiiseen reikään. Mitoissa 139 M50x270, 139 M60x270 ja 139 M80x270 Window -reikä laatikon molemmissa sivuissa. gradual closing WINDOW VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN Kohdista vastakappale vinottain laatikon sivussa olevaan reikään. Aseta vastakappaleen toinen pää pienempään reikään ja paina alas. Käännä vastakappale suoraan, jolloin se lukittuu paikoilleen. WINDOW VAIMENTIMEN ASENNUS SIVURUNKOON

43 SUPRAPLEX 75 Supraplex ETUSARJAN MITOITUS M.I. = kaapin sisämitta M.I. A+4 A A H 32 B 3 24 Ø10 M.I mm. mitoitus H A B supraplex supraplex Supraplex KISKON MITOITUS Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla

44 76 SUPRAPLEX Supraplex POHJAN MITOITUS M.I. = kaapin sisämitta M.I mm. Laatikon sivun pituus -2 mm 3 pohjalevyn mitoitus 3 mm:n pohjalevyllä Supraplex pohjalevy M30 243x474x10mm M40 343x474x10mm 1032 M50 443x474x10mm M60 543x474x10mm M80 743x474x16mm Pohjatuki kovalevypohjalle Ø10mm/3mm Pohjalevyksi joko 3mm kovalevy tai varastostamme melamiinipohjalevy, jonka reuna on jyrsitty 3mm paksuudelle. Varastomitat 480mm syville laatikoille. Erillistä pohjatukea suositellaan yli 500mm leveille 3mm:n kovalevypohjille.

45 SUPRA 77 Supra metallilaatikko 1001 Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 150x Metallilaatikko 150x Metallilaatikko 150x Etusarjakiinnitin ruuvikiinnitteinen 1013 Etusarjakiinnitin tappikiinnitteinen 10 mm/64mm Metallilaatikko sisältää runkokiskot, pakkauskoko 10 srj/ltk. Etusarjakiinnittimien pakkauskoko 100pr/ltk. Laatikon sivussa valmis paikka Indamatic Supra vaimentimen vastakappaleelle Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla SUPRA 86 JA 150 ETUSARJAKIINNITTIMEN ASENNUS Kohdista etusarjakiinnitin sille varattuun kohtaan metallilaatikon sivussa. Lukitse etusarja paikoilleen kääntämällä vipu ala-asentoon. Etusarjan korkeutta voi säätää 2mm kiinnittimen pyöreästä säätöruuvista.

46 78 SUPRA Supra 86 JA 150 ETU- JA TAKALEVYN KIINNITYS M.I. = kaapin sisämitta Supra - 86 ETULEVY Min.24 TAKALEVY M.. I -17mm 8.5 M.. I 15.5 Supra ETULEVY M.. I 2 9 Min TAKALEVY 8.5 M.. I -17mm 8.5 M.. I M.. I

47 SUPRA 79 Supra sisälaatikon etukiinnitin 1032 Etukiinnitin 86mm sisälaatikon etukiinnittimet SISÄLAATIKON ETU- JA TAKALEVYN KIINNITYS ETULEVY Min.24 TAKALEVY M. I. (kaapin sisämitta) 2 Supra metallilaatikko matala Metallilaatikon sivut 54x Runkokisko 500mm 1033 Etusarjakiinnitin ruuvikiinnitteinen ETU- JA TAKALEVYN KIINNITYS ETULEVY 18 Min TAKALEVY M. I.(kaapin sisämitta) Pakkauskoko; sivuja 20 kpl/ltk, kiskoja 100pr /ltk. Laatikon sivussa valmis paikka Indamatic Supra vaimentimen vastakappaleelle. 8.5 M.. I - 17mm 8.5 M. I. (kaapin sisämitta) 15.5 M. I. (kaapin sisämitta) 2

48 80 SUPRA Supra MITOITUS M.I. = kaapin sisämitta L = laatikon sivun pituus POHJAN MITOITUS M.. I - 31mm TAKALEVY MITOITUS M.. I - 31mm L A 16 H 3mm 16 H A Supra L-2 Supra-86 Supra-150 Supra-86sisä L-2 L-2 L-18

49 SUPRA 81 gradual closing Indamatic Supra 11 Supra vaimenninsarja Sisältää Indamatic vaimentimen ja vastakappaleen, joka soveltuu kaikille (86, 150 ja matala 54) Supra laatikoille. SUPRA VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN 3mm Vastakappale kiinnitetään painamalla se laatikon sivun alareunassa oleviin koukkuihin. SUPRA VAIMENTIMEN ASENNUS SIVURUNKOON 37 A B Laatikon syvyys A Laatikon korkeus B

50 82 LIUKUKISKOT Rullakisko mm mm mm mm mm Pakkauskoko 100pr/ltk. RULLAKISKON 9 32 MITOITUS Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla Leikkuulaudan kisko mm Pakkauskoko 100pr/ltk. LEIKKUULAUDAN KISKON MITOITUS 9 Ø6,8 17,5 M.I , , ,5 12,5 40 M.I ,5 12,5 M.I. (kaapin sisämitta) 18 Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla

51 LAATIKOIDEN VARUSTEET 83 Leikkuulauta Leikkuulauta mururitilällä 243x535x Leikkuulauta mururitilällä 343x535x Leikkuulauta mururitilällä 443x535x Leikkuulauta mururitilällä 543x535x Leikkuulauta 243x538x Leikkuulauta 343x538x Leikkuulauta 443x538x Leikkuulauta 543x538x19 Koivu puuvalmis. Leikkuulauta mururitilällä Leikkuulauta Takalevyn kierto x200x70mm harmaa x200x70mm valkoinen x200x70mm harmaa x200x70mm valkoinen / 300 Ruokailuvälinelaatikko M30 (237x484) harmaa M40 (337x484) harmaa M50 (437x484) harmaa M60 (537x484) harmaa Sopii mm. Supra ja Timebox laatikoille.

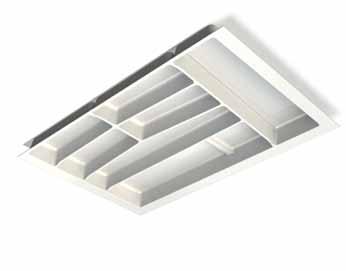

52 84 LAATIKOIDEN VARUSTEET Flex ruokailuvälinelokerikko 1320 Ruokailuvälinelokerikko 278(L)x473(S)x60(K)mm Sopii useimpiin laatikkomalleihin, min. M40. Väri valkoinen. Näyttävyyttä lisää laatikon pohjalle asennettava matto. Flex telineet 1321 Veitsiteline 200(L)x473(S)x60(K)mm 1322 Mausteteline 200(L)x473(S)x60(K)mm 1323 Rullateline 200(L)x473(S)x60(K)mm Sopii syvyydeltään useimpiin laatikkomalleihin. Valkoinen. Näyttävyyttä lisää laatikon pohjalle asennettava matto

53 LAATIKOIDEN VARUSTEET 85 Inlay laatikonpohjamatto 1325 M40 (285x474mm) 1326 M50 (385x474mm) 1327 M60 (485x474mm) 1328 M80 (685x474mm) Määrämittainen tummanharmaa laatikonpohjamatto 100% polyesterikuitua. Luja, pesunkestävä, lämpökäsitelty pinta. Noble laatikolle. Inlay laatikonpohjamatto rulla 1350 Leveys 474mm, rullassa 38m Tummanharmaa laatikonpohjamatto 100% polyesterikuitua. Luja, pesunkestävä, lämpökäsitelty pinta. Rullassa 38m. Sekä Noble että Noble Slim -laatikolle. Handy kierrätyskassi 1330 Harmaa 270(L)x440(S)x200(K)mm Laatikon pohjaan kiinnitettävä kierrätyskassi paperille, pulloille, tölkeille jne. Käytännöllinen myös pyykinlajitteluun kodinhoitohuoneessa. Kassin voi nostaa telineestään ja kuljettaa kierrätykseen. Pesunkestävää kangasta, jossa kumimainen sisäpinta. Sopii useimpiin laatikkomalleihin, min. M40.

54 86 LAATIKOIDEN VARUSTEET QUALITY TO QUALITY Noble ruokailuvälinelaatikko 1513 M30 (205x473) pysty 1514 M40 (305x473) pysty 1515 M50 (405x473) pysty 1516 M60 (505x473) pysty 1517 M60 (507x473) vaaka 1518 M80 (707x473) vaaka 1519 M100 (907x473) vaaka Väri valkoinen. M30-M60 perinteinen pystylokerikko ja M60-M100 modernimpi vaakalokerikko. Noble laatikolle M30 M40 M50 M pysty M60 M80 M vaaka

55 LAATIKOIDEN VARUSTEET 87 QUALITY TO QUALITY Noble Slim ruokailuvälinelaatikko 1763 M30 (226x473) pysty 1764 M40 (326x473) pysty 1765 M50 (426x473) pysty 1766 M60 (526x473) vaaka 1768 M80 (726x473) vaaka 1770 M100 (926x473) vaaka Väri valkoinen. M30-M50 perinteinen pystylokerikko ja M60-M100 modernimpi vaakalokerikko. Noble laatikolle. M30 M40 M pysty M60 M80 M vaaka

56 88 LAATIKOIDEN VARUSTEET Noble Slim pohjamatto 1741 Pohjamatto Noble Slim M40 (325x472) 1742 Pohjamatto Noble Slim M50 (425x472) 1743 Pohjamatto Noble Slim M60 (525x472) 1745 Pohjamatto Noble Slim M80 (725x472) Määrämittaan leikattu Noble Slim laatikon pohjamatto. Kumimatto, vahvuus 1,2mm. Näyttävä pintakuosi, väriltään matto on tummanharmaa (antrasiitti). Rst ruokailuvälinelaatikko 1482 M50- (363x473x63,5mm) rst Reunoilla erilliset alumiinisivut. Muut leveydet toteutettavissa helposti irrallisia moduuleja yhdistelemällä ,5 473 Lautasteline 1487 Lautasteline Säädettävä lautasteline laatikon pohjalle. Soveltuu Ø mm lautasille.
