1 Uniset -metallilaatikko & pohjakiinnitteinen rullakisko 082 / Varasto-ohjelma DESIGNED IN ITALY Formenti & Giovenzana Veduggio

2 Gieffe FGV Slovakia, Spol s r.o. FGVTN Brasil LTDA. FGV Dongguan 2

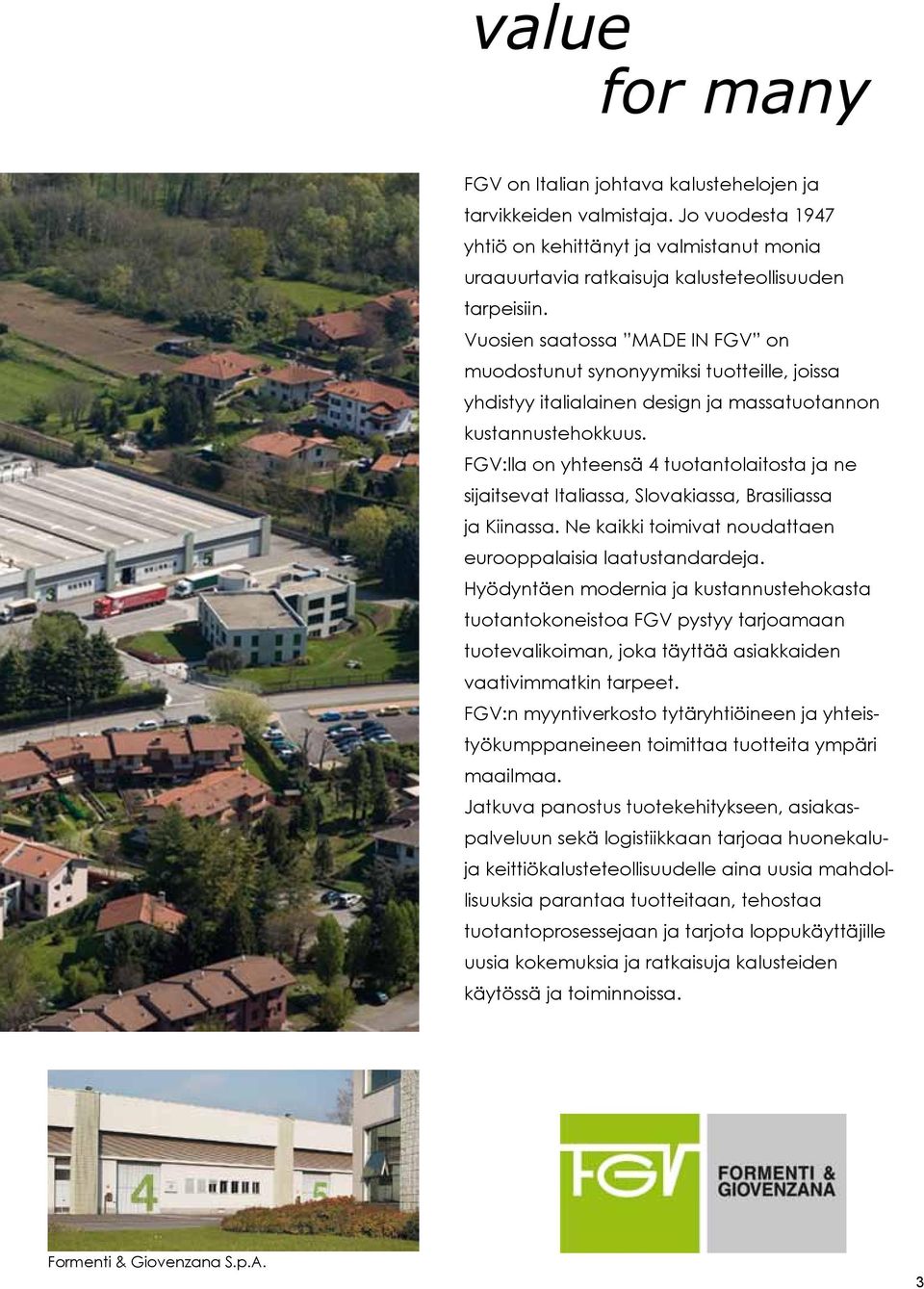

3 value for many FGV on Italian johtava kalustehelojen ja tarvikkeiden valmistaja. Jo vuodesta 1947 yhtiö on kehittänyt ja valmistanut monia uraauurtavia ratkaisuja kalusteteollisuuden tarpeisiin. Vuosien saatossa MADE IN FGV on muodostunut synonyymiksi tuotteille, joissa yhdistyy italialainen design ja massatuotannon kustannustehokkuus. FGV:lla on yhteensä 4 tuotantolaitosta ja ne sijaitsevat Italiassa, Slovakiassa, Brasiliassa ja Kiinassa. Ne kaikki toimivat noudattaen eurooppalaisia laatustandardeja. Hyödyntäen modernia ja kustannustehokasta tuotantokoneistoa FGV pystyy tarjoamaan tuotevalikoiman, joka täyttää asiakkaiden vaativimmatkin tarpeet. FGV:n myyntiverkosto tytäryhtiöineen ja yhteistyökumppaneineen toimittaa tuotteita ympäri maailmaa. Jatkuva panostus tuotekehitykseen, asiakaspalveluun sekä logistiikkaan tarjoaa huonekaluja keittiökalusteteollisuudelle aina uusia mahdollisuuksia parantaa tuotteitaan, tehostaa tuotantoprosessejaan ja tarjota loppukäyttäjille uusia kokemuksia ja ratkaisuja kalusteiden käytössä ja toiminnoissa. Formenti & Giovenzana S.p.A. 3

4 4

5 Uniset Kustannustehokas laatikkojärjestelmä Yksinkertainen, käytännöllinen ja edullinen Markkinoiden laajin valikoima Slowmotion ZETA SD hidastin lisävarusteena Uniset-laatikko on ollut kiintokalusteteollisuuden ja puuseppien käytössä ympäri maailmaa jo vuosien ajan. Se on saavuttanut vakaan markkina-aseman ja laajan, uskollisen käyttäjäkunnan markkinoiden laajimmalla tuotevalikoimalla sekä erinomaisella hintalaatusuhteellaan. Tukevan rakenteen, monipuolisten kiinnitys- ja kasaustapojen sekä laajan lisävarustevalikoiman ansiosta Uniset on markkinoiden paras ja monipuolisin rullaliukulaatikkojärjestelmä. 5

6 6

7 Sisällys Mitoitustiedot 8-9 Uniset 551, 53 mm Uniset , 85 mm Uniset , 150 mm Takasarjat ja takasarjan reelinkiadapteri Pyöreät reelingit ja adapterit Suorakaide reelingit ja adapterit Sisälaatikkotarvikkeet SlowMotion Zeta SD hidastin Uniset -lisätarvikkeet Uniset -kasauskoneet Kokoonpano-ohjeet Pohjakiinnitteinen rullakisko SlowMotion Zeta RS hidastin Uniset laatikon sivuja on tarjolla 5 pituudessa ja 3 korkeudessa. Sivuissa on kiinteänä osana kiinnittimet levytakasarjalle, lisäksi on mahdollista käyttää metallisia takasarjoja. Kiskojen kantavuus on 25 kg. Valori espressi in mm 7

8 Uniset drawer-standard range Mitoitustiedot Uniset -tuotteiden vakiovalikoimalle Uniset laatikko H53 sivut Uniset laatikko H85 sivut Uniset laatikko H150 sivut

9 Mitoitustiedot Kiskojen kiinnityspisteet ja porauskaaviot KAAPIN ETUREUNA Kiskoissa voi olla reikiä, jotka eivät ole esitettynä mitoituskuvissa Rungon sisään jäävä pituus, kun laatikko avattuna Pohjalevyn pituus EDESTÄ POHJAN PITUUS (Z) TAKAA KAAPIN ETUREUNA L AV L Z L = kiskon pituus AV = rungon sisään jäävä pituus Valori espressi in mm 9

10 Uniset laatikko H53 cromia e fondo Uniset laatikko 53 mm Edut pohjan ja takasarjan leveys on sama kiskojen rakenne sallii pienet vaihtelut runkojen leveydessä helppo kasata ja kiinnittää etusarjan korkeussäätö +/- 1,5 mm kestävä ja tukeva rakenne 25 kg kantavuus kaikissa kiskopituuksissa pehmeä ja hiljainen toiminta Zeta SD hidastin lisävarusteena Koodi Kuvaus Pakkaus TR C MET.LTK 53*400 RUUVIK. 10 paria C MET.LTK 53*500 RUUVIK. 10 paria

11 Asennusmitoitukset Etu- ja takasarjan asennusmitoitukset Säätäminen ETU +1.5 TAKA -1.5 X = pohjan leveys Y = takasarjan leveys K = kaapin sisämitta 11

12 Uniset laatikko H85 Uniset laatikko 85 mm Edut laaja mittavalikoima mm pohjan ja takasarjan leveys on sama kiskojen rakenne sallii pienet vaihtelut runkojen leveydessä helppo kasata ja kiinnittää etusarjan korkeussäätö +/- 1,5 mm kestävä ja tukeva rakenne ruuvi- ja konekasattavat versiot 25 kg kantavuus kaikissa kiskopituuksissa pehmeä ja hiljainen toiminta Zeta SD hidastin lisävarusteena Ruuvikiinnitteinen Koodi Kuvaus Pakkaus TR C127G00 MET.LTK 85*270 RUUVIK. 10 paria C135G00 MET.LTK 85*350 RUUVIK. 10 paria C140G00 MET.LTK 85*400 RUUVIK. 10 paria C145G00 MET.LTK 85*450 RUUVIK. 10 paria C150G00 MET.LTK 85*500 RUUVIK. 10 paria 0210 KONEKASATTAVA (Mac 3) Koodi Kuvaus Pakkaus TR E00 MET.LTK 85*450 KONEM. 10 paria E00 MET.LTK 85*500 KONEM. 10 paria

13 Asennusmitoitukset Ruuvikasattava UNISET 651 konekasattava Mac 3 Uniset 681 Etu- ja takasarjan asennusmitoitukset Säätäminen ETU TAKA X = pohjan leveys Y = takasarjan leveys K = kaapin sisämitta 13

14 Uniset laatikko H150 Uniset laatikko 150 mm Edut laaja mittavalikoima mm pohjan ja takasarjan leveys on sama kiskojen rakenne sallii pienet vaihtelut runkojen leveydessä helppo kasata ja kiinnittää etusarjan korkeussäätö +/- 1,5 mm kestävä ja tukeva rakenne ruuvi- ja konekasattavat versiot 25 kg kantavuus kaikissa kiskopituuksissa pehmeä ja hiljainen toiminta Zeta SD hidastin lisävarusteena Ruuvikiinnitteinen Koodi Kuvaus Pakkaus TR C127G00 MET.LTK 150*270 RUUVIK. 10 paria C135G00 MET.LTK 150*350 RUUVIK. 10 paria C140G00 MET.LTK 150*400 RUUVIK. 10 paria C145G00 MET.LTK 150*450 RUUVIK. 10 paria C150G00 MET.LTK 150*500 RUUVIK. 10 paria

15 Asennusmitoitukset Ruuvikasattava UNISET 851 Etu- ja takasarjan asennusmitoitukset Säätäminen +1.5 ETU -1.5 TAKA X = pohjan leveys Y = takasarjan leveys K = kaapin sisämitta 15

16 Takasarjat & takasarjan reelinkiadapteri Takasarjat ja takasarjan reelinkiadapteri Edut levytakasarjankiinnittimet kiinteänä osana sivuissa pohjan ja takasarjan leveys on sama metallitakasarjat saatavilla vakioleveyksin M3-M8 matala ja korkea takasarja Korkean takasarjan kanssa käytetään H85 sivua + pyöreää reelinkiä metallitakasarjat helpottavat puhtaanapitoa Matala metallitakasarja 16MM pohjalevylle, Uniset H85 laatikolle Koodi Kuvaus Pakkaus TR 580KF MET.LTK TAKASARJA 85 M3 20 kpl KF MET.LTK TAKASARJA 85 M4 20 kpl KF MET.LTK TAKASARJA 85 M5 20 kpl KF MET.LTK TAKASARJA 85 M6 20 kpl KF MET.LTK TAKASARJA 85 M8 20 kpl 0240 Korkea metallitakasarja 16 mm pohjalevylle, Uniset H85 laatikolle Koodi Kuvaus Pakkaus TR 58AKF MET.LTK TAKASARJA 150 M3 10 kpl AKF MET.LTK TAKASARJA 150 M4 10 kpl AKF MET.LTK TAKASARJA 150 M5 10 kpl AKF MET.LTK TAKASARJA 150 M6 10 kpl 0240 Matala metallitakasarja Korkea metallitakasarja Reelingin kiinnitysadapteri metallitakasarjalle (tulee korkean takasarjan mukana) 16

17 METALLITAKASARJA Matala metallitakasarja Korkea metallitakasarja Runkolevyn paksuus Y = takasarjan leveys 16 Kaapin leveys LEVYTAKASARJA Edestä y = X =(K-31) y = X =(K-31) Takaa Y = takasarjan leveys X = pohjan leveys K = kaapin sisäleveys 17

18 Pyöreät reelingit & adapterit Pyöreät reelingit & adapterit Edut pituudet mm mahdollista käyttää sekä levy- että metallitakasarjoille ruuvi- ja pikakiinnitteiset versiot tukeva rakenne pyöreä reelinki easyfix-kiinnityksellä Koodi Kuvaus Pakkaus TR 580TLA MET.LTK.REEL.450 PYÖR.EASYFIX 10 paria TLA MET.LTK REEL.500 PYÖR.EASYFIX 10 paria 0250 pyöreä reelinki ruuvikiinnityksellä Koodi Kuvaus Pakkaus TR 580TLB MET.LTK REEL. 270 PYÖR. RUUVIK 10 paria TLB MET.LTK REEL. 400 PYÖR. RUUVIK 10 paria TLB MET.LTK REEL. 450 PYÖR. RUUVIK 10 paria TLB MET.LTK REEL. 500 PYÖR. RUUVIK 10 paria 0250 Etusarjakiinnitykset EasyFix Ruuvikiinnitteinen Pyöreä reelinki kiinnitys levytakasarjaan Koodi Kuvaus Pakkaus TR 5803AP REELINKI TAKAK.LEVYTAKASARJALL 200 kpl 0250 Takasarja-adapterit Levytakasarjalle 18

19 EasyFix Laatikon syvyys L Z Ruuvikiinnitteinen Laatikon syvyys L Z

20 Suorakaide reelingit & adapterit Suorakaide reelingit ja adapterit Edut käytetään levytakasarjan kanssa tukeva rakenne hyvä ratkaisu laatikoille, jotka joutuvat keskimääräistä kovemmalle rasitukselle Suorakaide reelingit Koodi Kuvaus Pakkaus TR 39TL MET.LTK REEL. 500 KANTIKAS 50 sarjaa 0250 Sarja sis. suorakaide reelinkitangot + etusarjakiinnikkeet + takasarjakiinnikkeet Etukiinnike Takakiinnike 20

21 Suorakaide reelingit Laatikon syvyys Z 21

22 Sisälaatikon etusarja Sisälaatikon etusarja Edut helpottaa kaappirakenteiden vakioimista vähentää vetimien määrää kalusteissa jälkiasennusmahdollisuus vanhoihin kaappeihin kustannustehokas ratkaisu yhtenäiset ovipinnat helpompi pitää puhtaana kuin yksittäiset etusarjat Sisälaatikon etusarjan kiinnikkeet Koodi Kuvaus Pakkaus TR R00 UNISET ETUSK.SISÄLAATIKOL. OIK. 250 kpl L00 UNISET ETUSK.SISÄLAATIKOL. VAS. 250 kpl

23 Uniset sisälaatikon rakenne KIINNIKKEET ETUSARJA POHJA TAKASARJA Porauskaaviot etu- ja takasarjalle ETUSARJA F = etusarjan leveys X = pohjan leveys Y = takasarjan leveys K = kaapin sisäleveys TAKASARJA ETU TAKA pohjan pituus = nimellispituus -18mm 23

24 SlowMotion Zeta SD hidastin Tekniset tiedot: helppokäyttöinen lisävaruste Uniset laatikolla jälkiasennusmahdollisuus lisää laadukkuuden tunnetta metallilaatikolle helppo asentaa SlowMotion Zeta sd hidastin Koodi Kuvaus Pakkaus TR Z0X0020 HIDASTIN Z UN.LTK LLE 1 pari 0235 SlowMotion Zeta SD vastakappaleet Koodi Kuvaus Pakkaus TR 5907SD05Z HIDASTIN Z UN.LTK LLE VASTAKPL 1 pari

25 Asennus:

26 Uniset lisätarvikkeet UNISET lusikkalaatikot Koodi Kuvaus Pakkaus TR 906CT0909 UNISET LUSIKKALAAT. M3 VALK. 1 kpl CT0910 UNISET LUSIKKALAAT. M4 VALK. 1 kpl CT0911 UNISET LUSIKKALAAT. M5 VALK. 1 kpl CT0912 UNISET LUSIKKALAAT. M6 VALK. 1 kpl 0290 UNISET mausteteline Koodi Kuvaus Pakkaus TR MAUSTETEL.LAATIKKOON 400 HOP. 25 kpl MAUSTETEL.LAATIKKOON 500 HOP. 25 kpl MAUSTETEL.LAATIKKOON 600 HOP. 25 kpl

27 UNISET lusikkalaatikot M3 M4 M5 M6 UNISET mausteteline 27

28 Uniset kasauskoneet MAC 3 AV kasauskone Uniset-laatikolle sopii UNISET 681, 781 ja 881 laatikoiden kokoonpanoon helppokäyttöinen ja varmatoiminen kokoonpanolaitteisto paineilmatoiminen Koodi Kuvaus Pakkaus A80MAC UNISET MAC 3 AV KASAUSKONE 1 kpl Etusarjaporakone ja työkalu etusarjojen kiinnittämiseen porakone etusarjakiinnittimille, joissa 10 mm tapit porattava etusarja helppo paikoittaa siirrettävien stoppareiden avulla helppokäyttöinen ja varmatoiminen Koodi Kuvaus Pakkaus A50DELIB UNISET ETUSARJAPORAKONE 1 kpl AH01G UNISET ETUSARJ. KIINNITYSTYÖKALU 1 kpl Työkalu etusarjojen kiinnittämiseen 28

29 EASY PERFECT ASSEMBLY INDUSTRIALISATION MAC 1 MV kasausapu Uniset laatikolle sopii Uniset 681, 781 ja 881 laatikolle helppokäyttöinen ja tukeva pitää laatikon osat oikeilla paikoillaan laatikkoa kasatessa Koodi Kuvaus Pakkaus A40MAC UNISET MAC 1 MV KASAUSAPU 1 kpl Aseta kasausapu työpöydälle. Säädä takasarjan tuet oikealle korkeudelle. Säädä kasausavun oikea puoli laatikon pohjalevyn leveyden mukaan. Aseta takasarja, laatikon sivut ja pohja kuvan 3 mukaisesti. Työkalut Koodi Kuvaus Pakkaus AH01G UNISET PIKAK. ETUSARJ. LYÖNTI- 1 kpl TYÖKALU A0P UNISET PORAUSJIGI 1 kpl Lyöntityökalu pikakiinnitteisille etusarjoille Porausjigi 29

30 Kokoonpano-ohjeet Pyöreän reelingin kiinnittäminen metallitakasarjaan Reelingin asennus Laatikko c H H85 - K H Pyöreän reelingin kiinnittäminen levytakasarjaan 30

31 Suorakaidereelingin kokoonpano etukiinnitin JAKOREELINGIN T-KAPPALE JAKOREELINki LUKITUSRUUVI REELINKI TAKAKIINNITIN RUUVIT Ruuvipussi 1 sisältää: 20 kpl 6,5 * 11 mm euroruuvi 20 kpl 4,0 * 16 mm puuruuvi Koodi Kuvaus Pakkaus RUUVIPUSSI 1 1 pss Ruuvipussi 2 sisältää: 20 kpl 4,0 * 16 mm puuruuvi Koodi Kuvaus Pakkaus RUUVIPUSSI 2 1 pss Valori espressi in mm 31

32 Kestävät pyörät ja laakerit antavat kiskoille hyvän kantavuuden ja pitkän käyttöiän Laaja ja monipuolinen valikoima tekee pohjakiinnitteisistä rullakiskoista markkinajohtajan tuoteryhmässään Lisävarusteena saatavilla SlowMotion FR hidastimet 32

33 Pohjakiinnitteinen rullakisko 082 Edulliset laatikon kiskot Kestävät pyörästöt Epoxy-maalatut osat Ruuvikiinnitteinen Konekasattava Pohjakiinnitteistä rullakiskoa 082 on käytetty jo useiden vuosikymmenien ajan. Vielä tänäänkin se on kilpailukykyisin Euroopassa valmistetuista kiskoista edullisiin kalusteisiin. Jatkuvan tuotekehityksen ja laajan lisävarustevalikoiman ansiosta pohjakiinnitteiset rullakiskot ovat markkinajohtaja tuoteryhmässään. Valori espressi in mm 33

34 Pohjakiinnitteinen rullakisko 082 Ruuvikiinnitteinen rullakisko Edut laaja pituusvalikoima mm kiskojen rakenne sallii pienet vaihtelut runkojen leveydessä helppo kiinnittää kantavuus 25 kg SlowMotion FR hidastin saatavana lisävarusteena kestävä rakenne Ruuvikiinnitteinen rullakisko Koodi Kuvaus Pakkaus TR RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO VALK. 25 paria RULLAKISKO HARMAA 25 paria

35 Kiskojen asennusmitoitukset kaapin etureuna L AV kaapin etureuna L = kiskon nimellispituus AV = rungon sisään jäävä pituus Valori espressi in mm 35

36 SlowMotion Zeta RS hidastin Tekniset tiedot: Hidastinratkaisu pohjakiinnitteisille rullakiskoille Tehokas hidastus ja laatikon sisäänveto suljettaessa Jälkiasennusmahdollisuus Helppo asentaa puu, lastulevy tai MDF-runkoisiin laatikoihin Kiinnitetään ruuveilla runkoon ja laatikkoon Lisää laadukkuuden tunnetta tuotteissa SlowMotion Zeta RS hidastin Koodi Kuvaus Pakkaus TR Z0X0020 HIDASTIN Z UN.LTK LLE 1 pari 0235 SlowMotion Zeta RS vastakappaleet Koodi Kuvaus Pakkaus TR 5907RS01ZR05020 HIDAST.Z SD VALK.MUOVI KIINN. 1 pari

37 Toiminta: 1 2 Asennus: Valori espressi in mm 37

38 Hallinto, myynti Liikkalankuja 6, Helsinki puh (0) , fax (0) Varasto Porlammintie 5, Ingermaninkylä 38 5/2013
