1 Kylpyhuonekalusteet Since 1923 ALLASLAATIKOSTON JA PEILIKAAPIN ASENNUSOHJEET

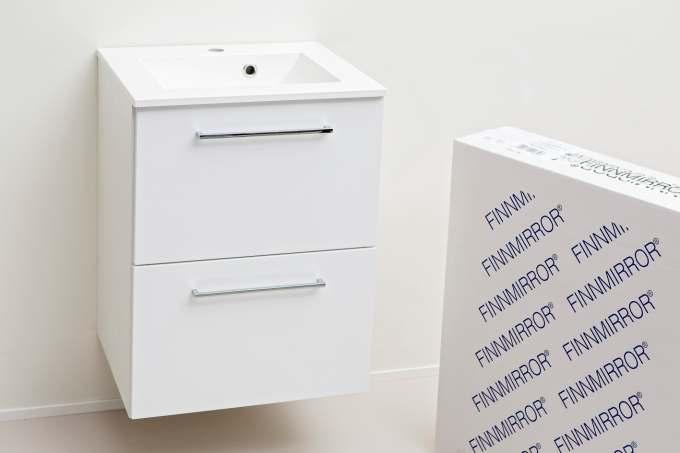

2 Allaslaatikoston asennus Allaslaatikosto toimitetaan valmiiksi koottuna. 2

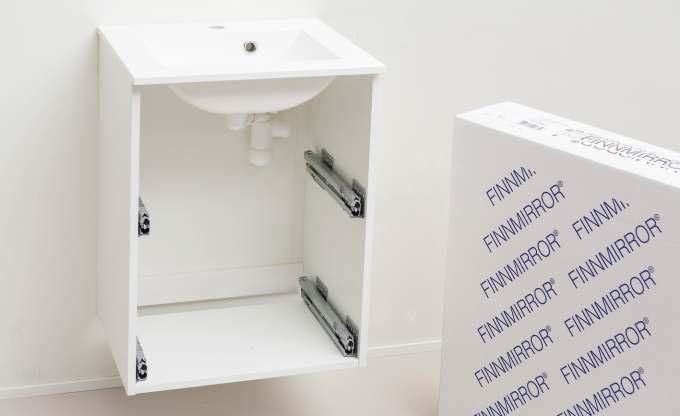

3 Pura pakkaus ja irroita laatikot. Allaslaatikoston asennus Laatikon irroitus 2 Vedä laatikko ensin puoliväliin auki, sitten vetäise auki rajoittimiin asti samalla nostaen yöspäin. 3

4 Allaslaatikoston asennus Poraa reiät (2 kpl) ylä- ja alasidelistojen läpi. Merkitse kaapin yläreunan korkeus seinään. Kaapin yläreuna 835 mm 4

Ruuvaa kaappi seinään seinämateriaaleille tarkoitetuilla kiinnikkeillä.

5 Allaslaatikoston asennus Aseta kaappi merkin korkeudelle ja merkitse seinään tulevien reikien paikka. Poraa seinämateriaalille sopivalla terällä reiät propuille tai alkureiät ruuveille. Ruuvaa kaappi seinään seinämateriaaleille tarkoitetuilla kiinnikkeillä. Ruuvit ja kiinnikkeet eivät kuulu toimitukseen. Nosta allas paikoilleen ja kiinnitä se silikonilla. Asenna vesilukko. 5

ylivuotosarjaa (Laatikko ei mahdu liikkumaan) Käytä kuvassa alla näkyvää

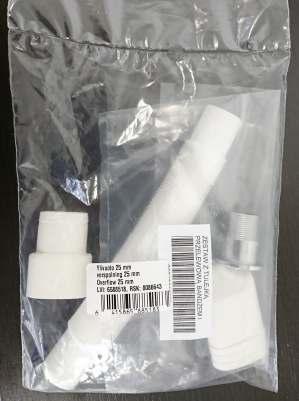

6 Vesilukon asennus Allaslaatikoston Ylivuotosarja ja vesilukko HUOM! Älä käytä altaan mukana tulevaa altaan ja vesilukon väliin tarkoitettua ylivuotosarjaa (Laatikko ei mahdu liikkumaan) Käytä kuvassa alla näkyvää vesilukon mukana tulevaa ylivuotosarjaa. Huom! Tähän väliin vain tiiviste! 6

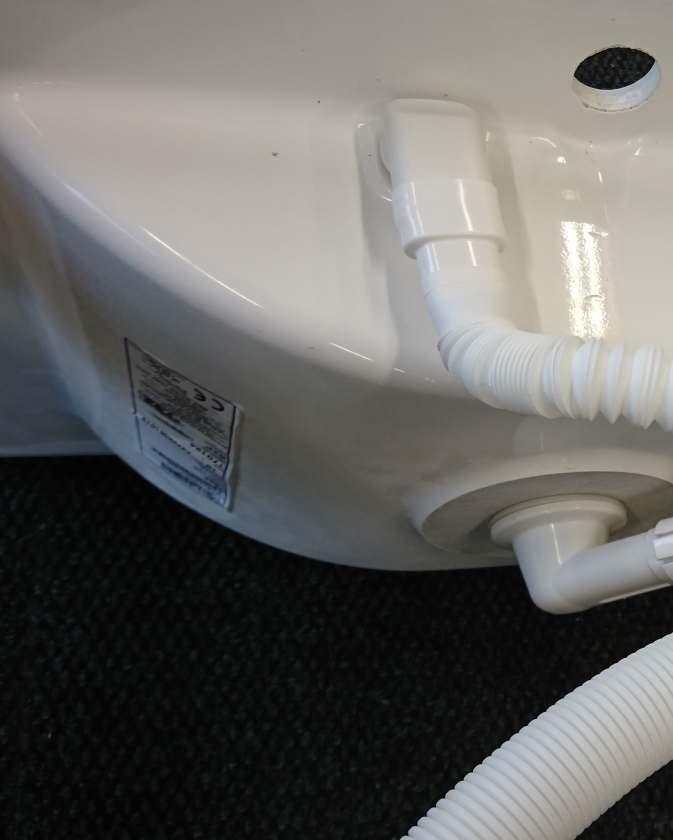

7 Vesilukon asennus Allaslaatikoston Ylivuotosarja ja vesilukko Liitä ylivuotoletku vesilukon haarakappaleeseen. Huom! Haarakappaleen liitäntäputki on avattava esim. poraamalla ennen letkun liittämistä. 7

8 Allaslaatikoston asennus Laita laatikot paikoilleen. 8

9 Laatikon etusarjan korkeussäätö Allaslaatikoston asennus 2 3 Laatikon etusarjan sivuttaissäätö 2 3 Laatikon kallistuskulman säätö 9

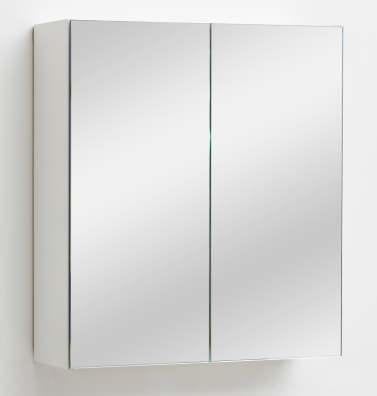

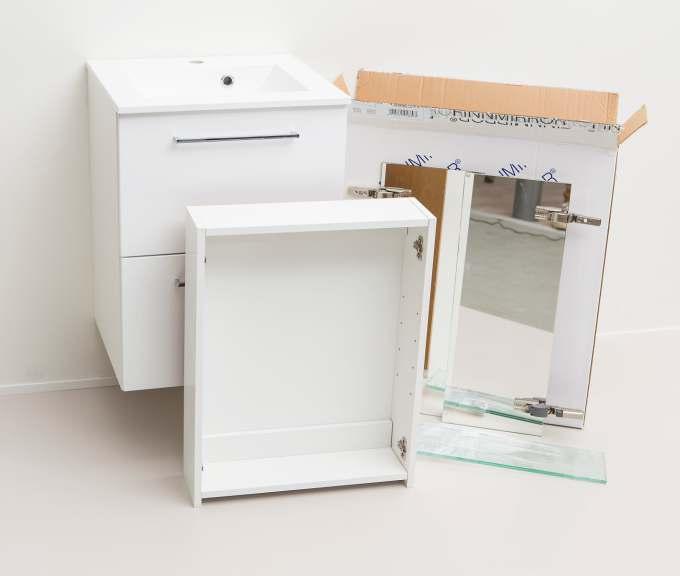

10 Peilikaapin asennus Peilikaappi toimitetaan koottuna ja ovet kiinnitettyinä. Hyllyt on pakattu irrallisina kaapin sisään. 10

11 Peilikaapin asennus Kaapin asentamista varten pitää ovet saranoineen irroittaa rungosta. 11

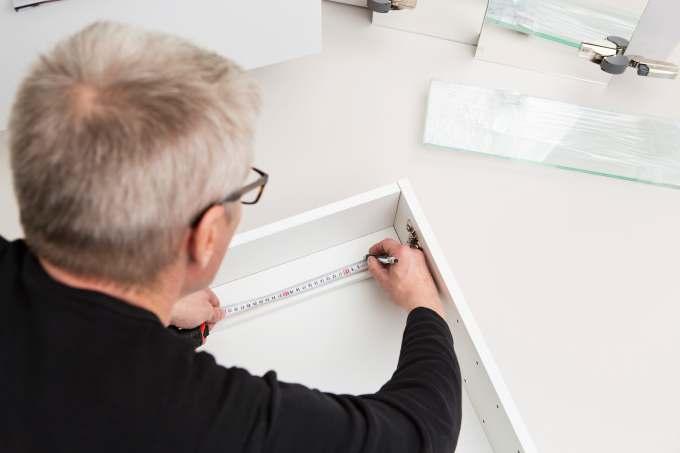

12 Peilikaapin asennus Mittaa ja merkitse sidelistaan tulevien reikien paikat.. Poraa reiät (2 kpl) ylä- ja alasidelistan läpi. 12

13 Peilikaapin asennus Merkitse kaapin yläreunan korkeus seinään. Kaapin yläreuna 1880 mm 13

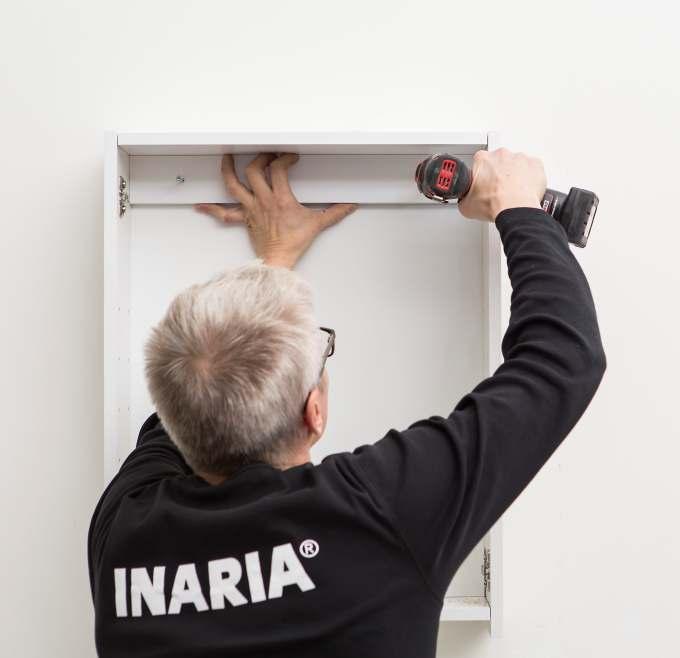

14 Peilikaapin asennus Aseta kaappi merkin korkeudelle ja merkitse seinään tulevien reikien paikka. Poraa seinämateriaalille sopivalla terällä reiät propuille tai alkureiät ruuveille. Ruuvaa kaappi seinään seinämateriaaleille tarkoitetuilla kiinnikkeillä. Ruuvit ja kiinnikkeet eivät kuulu toimitukseen. 14

15 Peilikaapin asennus Kiinnitä ovet kaapinrunkoon Klik 15

16 Peilikaapin asennus Ovien säätämistä varten pitää alasaranoiden hidastin osa (2) irroittaa saranarungosta. Osa irtoaa vetämällä sitä ulospäin ja nostamalla se irti saranarungosta. 2 2 Ovien pystysuuntainen säätäminen 16

17 Ovien sivusuuntainen säätäminen Peilikaapin asennus Ovien syvyyssuuntainen säätäminen Kun säädöt ovat valmiit kiinnitä alasaranoiden hidastin osa (2) takaisin saranarunkoon. 2 17

18 18

19 Kylpyhuonekalusteiden hoito-ohjeet Kaapistojen hoitaminen Varmista, että kylpyhuoneessa on hyvä ilmanvaihto. Suihkun tai ammeen kanssa samaan tilaan asennettaessa suosittelemme suojaamaan kalusteet suihkuseinällä. Suojaa kaluste aina roiskevedeltä ja kuivaa mahdolliset roiskeet välittömästi käytön jälkeen. Käytä puhdistukseen mietoja puhdistusaineita ja pyyhi pinnat puhdistuksen jälkeen kuivalla liinalla. Kalusteiden puhdistukseen ei tule käyttää happoja, liuottimia tai hiovia puhdistusaineita. Puhdista lasiosat ja peilit ikkunan- ja lasinpesuun tarkoitetulla pesuaineella. Kuivaa peiliosat välittömästi puhdistuksen jälkeen. Valumarmorialtaan hoitaminen Valumarmorialtaan käyttöveden maksimilämpötila on 70 C. Puhdista valumarmoriallas säännöllisesti siihen tarkoitetulla puhdistusaineella. Käytä liinaa tai pehmeää sientä. Hiovia puhdistusaineita ei saa käyttää. Kiillota tarvittaessa hienorakenteisella kiillotusaineella ja vahaa allas (esim. autonhoitotuotteet sopivat tarkoitukseen tai esim. Clean & Shine tuote). Älä altista tuotetta hapoille, ammoniakka sisältäville viemärin puhdistusaineille, hiusten värjäysaineille ja kloriinille. Mikäli altaan pintakerros jostain syystä naarmuuntuu tai himmenee, kiillota ja vahaa se edellä annettujen ohjeiden mukaisesti. Syvät naarmut voidaan ensin hioa varovasti hienolla vesihiomapaperilla (1500). Tarkasta putkiliitosten pitävyys säännöllisin väliajoin vuotovahinkojen välttämiseksi. 19

20 puh. (03) FM 01/2019
