Kylpyhuonekalusteiden asennus- ja hoito-ohjeet

Transkriptio

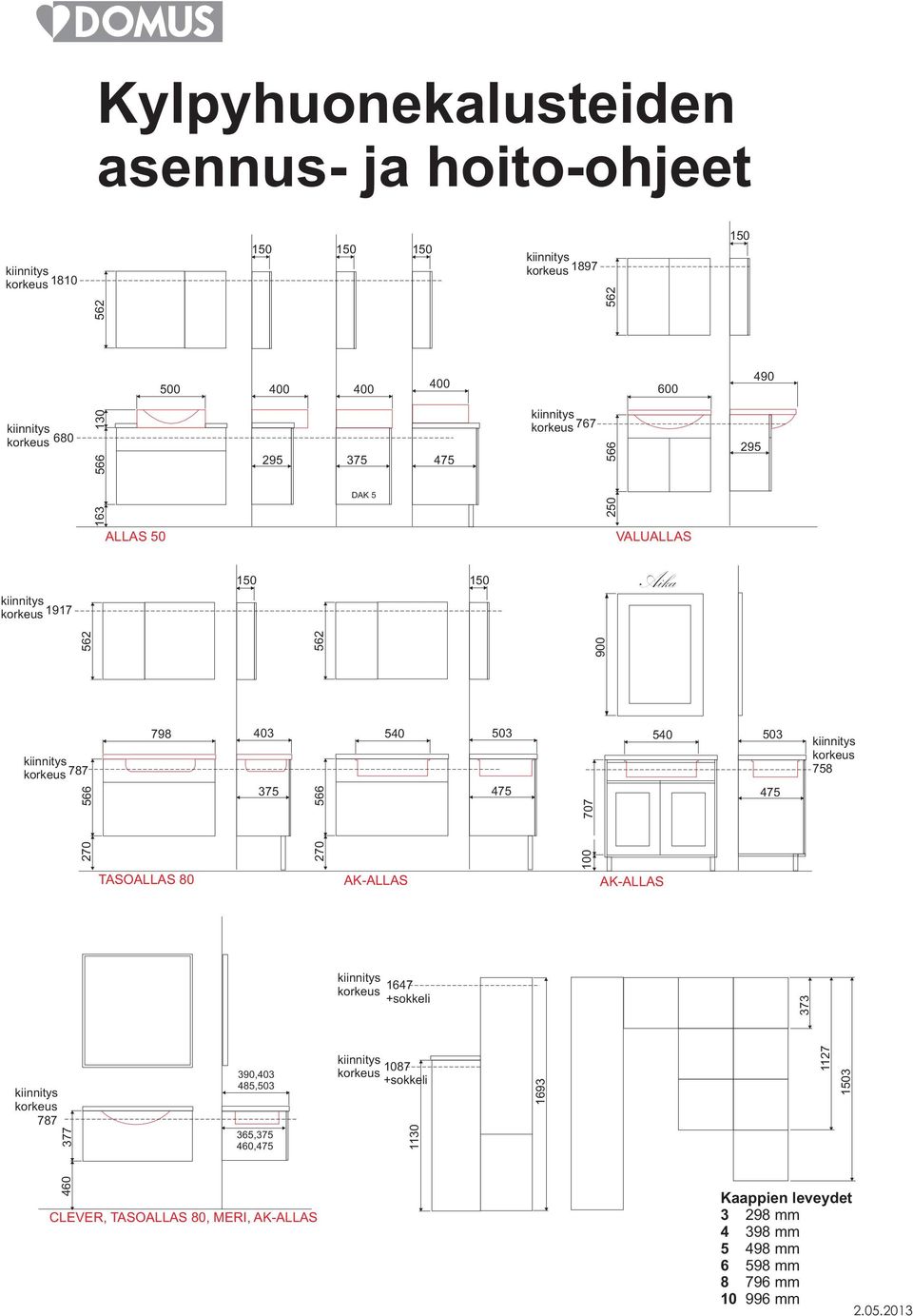

1 Kylpyhuonekalusteiden asennus- ja hoito-ohjeet korkeus korkeus korkeus korkeus ALLAS 50 DAK VALUALLAS korkeus 1917 Aika korkeus korkeus TASOALLAS AK-ALLAS 100 AK-ALLAS 1647 korkeus +sokkeli 373 korkeus , , , ,475 korkeus sokkeli CLEVER, TASOALLAS 80, MERI, AK-ALLAS Kaappien leveydet mm mm mm mm mm mm

2 Kaappien asennus Ruuvaa seinäkaapit, komerot ja 295 mm syvät pöytäkaapit seinään listojen läpi. Syvempien pöytäkaappien ( mm) kiinnityksessä on käytettävä kalusteiden mukana toimitettavia kulmalevyjä. Tarkista, että seinärakenne on riittävän tukeva kohtien korkeudelta Ovi 395 Ovi 395 Asenna allaskaapin D3-A 8/2 ja D5-A 8/2 erilliset puoliskot 200 mm:n etäisyydelle toisistaan. 4x16 Sopivia ruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. Ruuvit eivät sisälly toimitukseen. Kalusteisiin tehtävät aukot pistorasioille ja putkille on syytä tehdä ennen kalusteiden tä seinään. Kiinnitä kalusteet toisiinsa 4x30 mm:n ruuveilla siten, että yläreunat ja etureunat ovat tasan. - Ruuvit eivät sisälly toimitukseen. Mikäli seinärakenne ei ole riittävän tukeva kohtien korkeudelta, on pöytäkaappien etureunassa käytettävä jalkoja. Altaan asennus Altaat kiinnitetään kaappeihin tai tason päälle silikonilla. Laminaattitason asennus Ennen tasojen kiinnittämistä mittaa mahdollisten tasoihin tehtävien aukkojen paikat ja sahaa ne pistosahalla. Kiinnitä laminaattitasot sidelistan läpi 4x35 mm:n kupukantaruuveilla. Ruuvit eivät sisälly toimitukseen. Tiivistä silikonilla allasaukkojen reunat, tasojen ja altaan liitoskohdat sekä tason ja seinän väli. Massiivipuutason asennus Massivipuisten tasojen asennuksessa on huomioitava tason eläminen kosteusolosuhteiden mukaan. Tasot elävät syvyyssuunnassa muutamia millejä, pituussuunnassa vain minimaalisesti. Tasot kiinnitetään kaappeihin poraamalla sidelistaan halkaisijaltaan mm reikä. Taso ruuvataan reiän keskeltä prikkojen avulla

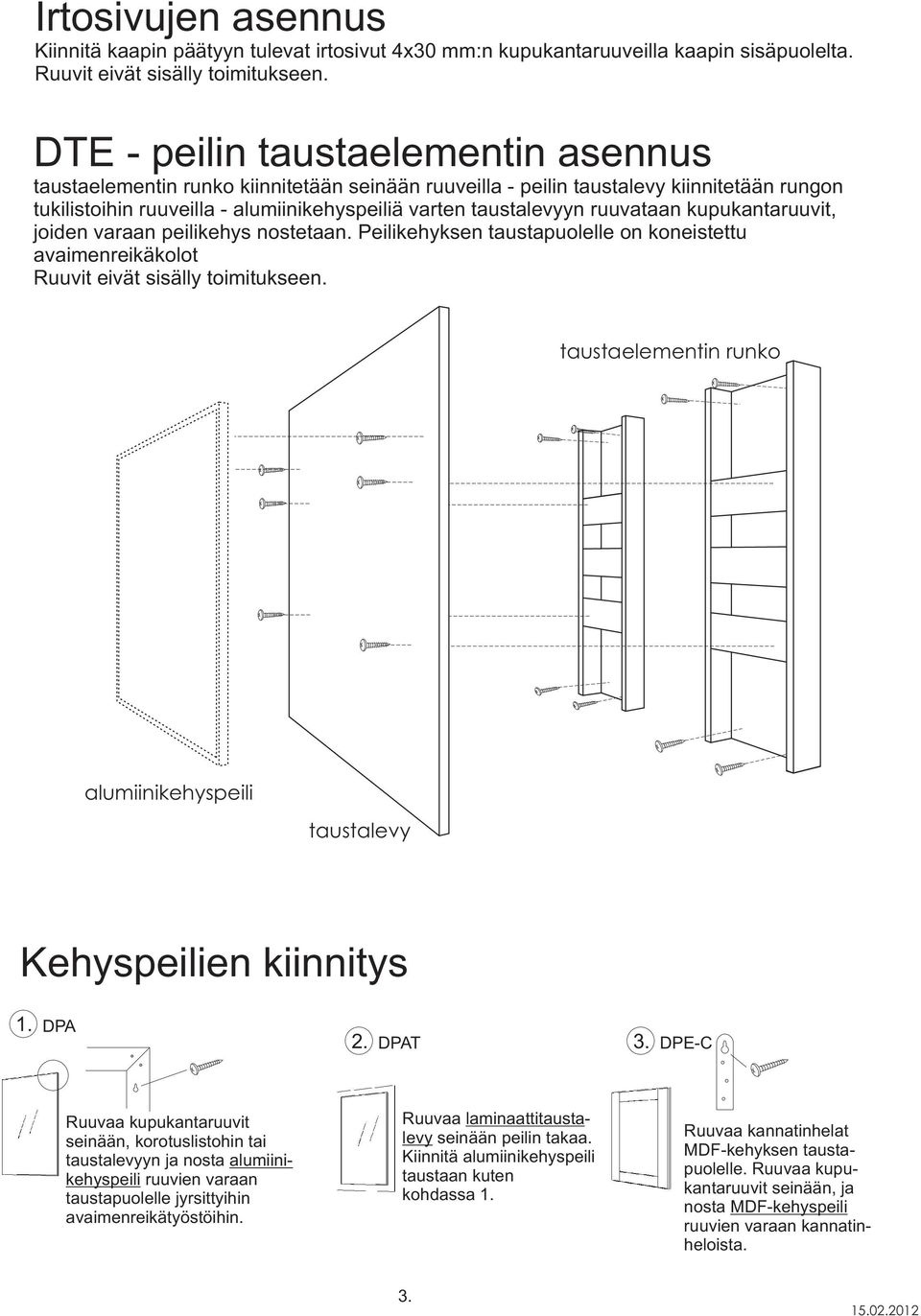

3 Irtosivujen asennus Kiinnitä kaapin päätyyn tulevat irtosivut 4x30 mm:n kupukantaruuveilla kaapin sisäpuolelta. Ruuvit eivät sisälly toimitukseen. DTE - peilin taustaelementin asennus taustaelementin runko kiinnitetään seinään ruuveilla - peilin taustalevy kiinnitetään rungon tukilistoihin ruuveilla - alumiinikehyspeiliä varten taustalevyyn ruuvataan kupukantaruuvit, joiden varaan peilikehys nostetaan. Peilikehyksen taustapuolelle on koneistettu avaimenreikäkolot Ruuvit eivät sisälly toimitukseen. taustaelementin runko alumiinikehyspeili taustalevy Kehyspeilien 1. DPA 2. DPAT 3. DPE-C Ruuvaa kupukantaruuvit seinään, korotuslistohin tai taustalevyyn ja nosta alumiinikehyspeili ruuvien varaan taustapuolelle jyrsittyihin avaimenreikätyöstöihin. Ruuvaa laminaattitausta- levy seinään peilin takaa. Kiinnitä alumiinikehyspeili taustaan kuten kohdassa 1. Ruuvaa kannatinhelat MDF-kehyksen taustapuolelle. Ruuvaa kupukantaruuvit seinään, ja nosta MDF-kehyspeili ruuvien varaan kannatinheloista

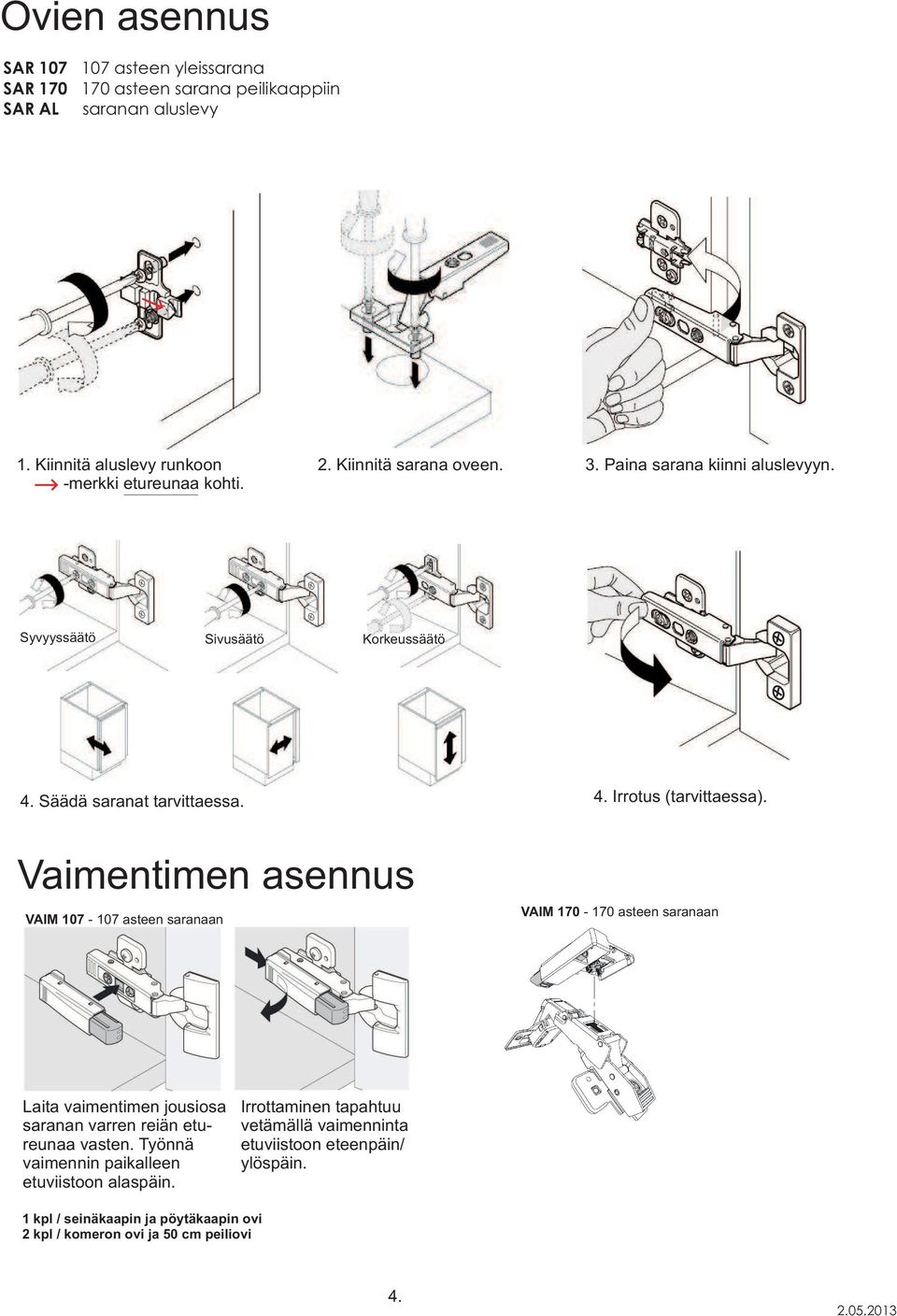

4 Ovien asennus SAR 107 SAR 170 SAR AL 107 asteen yleissarana 170 asteen sarana peilikaappiin saranan aluslevy 1. Kiinnitä aluslevy runkoon -merkki etureunaa kohti. 2. Kiinnitä sarana oveen. 3. Paina sarana kiinni aluslevyyn. Syvyyssäätö Sivusäätö Korkeussäätö 4. Säädä saranat tarvittaessa. 4. Irrotus (tarvittaessa). Vaimentimen asennus VAIM asteen saranaan VAIM asteen saranaan Laita vaimentimen jousiosa saranan varren reiän etureunaa vasten. Työnnä vaimennin paikalleen etuviistoon alaspäin. Irrottaminen tapahtuu vetämällä vaimenninta etuviistoon eteenpäin/ ylöspäin. 1 kpl / seinäkaapin ja pöytäkaapin ovi 2 kpl / komeron ovi ja 50 cm peiliovi

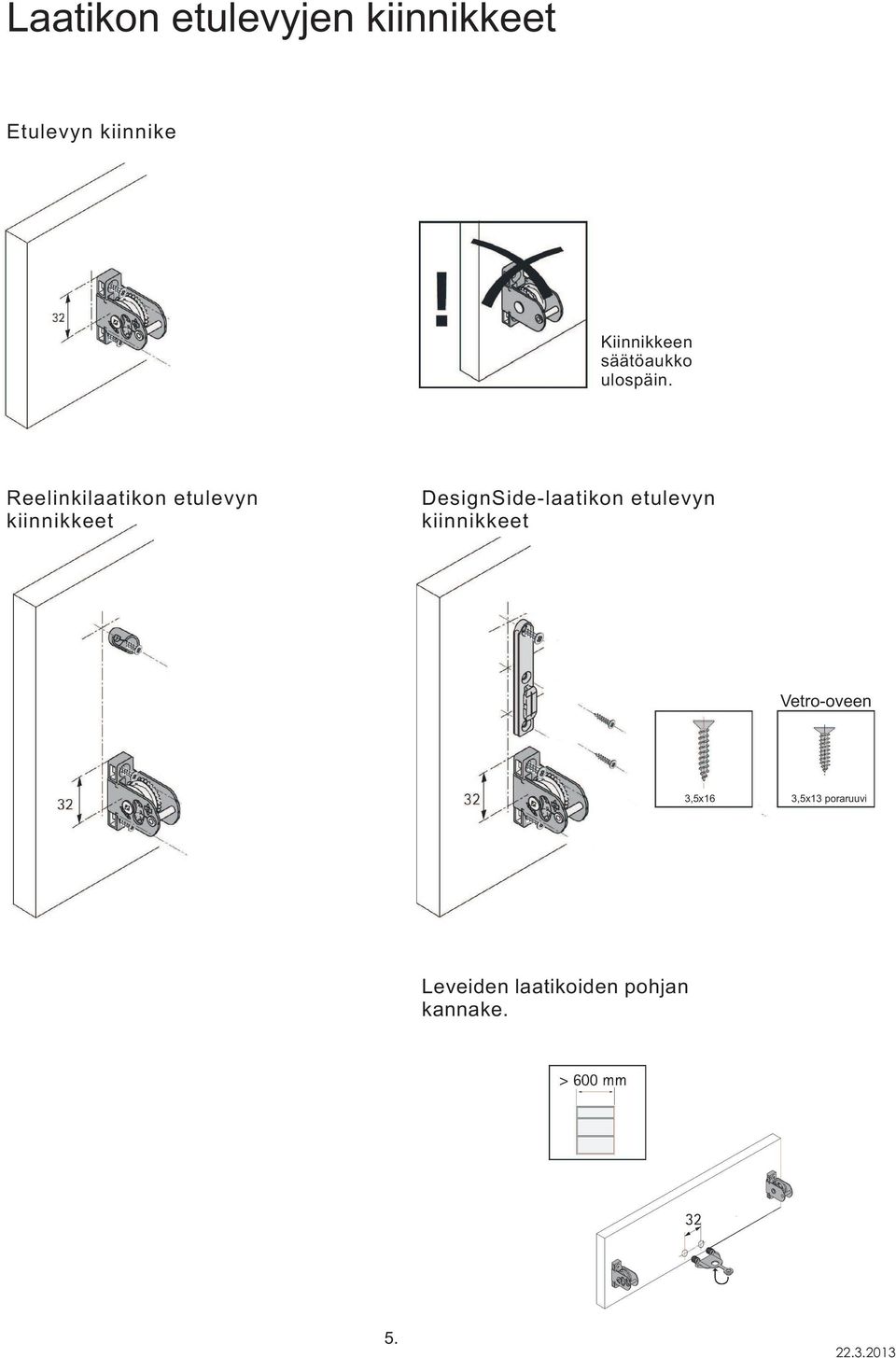

5 Laatikon etulevyjen kiinnikkeet Etulevyn kiinnike Kiinnikkeen säätöaukko ulospäin. Reelinkilaatikon etulevyn kiinnikkeet DesignSide-laatikon etulevyn kiinnikkeet Vetro-oveen 3,5x16 3,5x13 poraruuvi Leveiden laatikoiden pohjan kannake

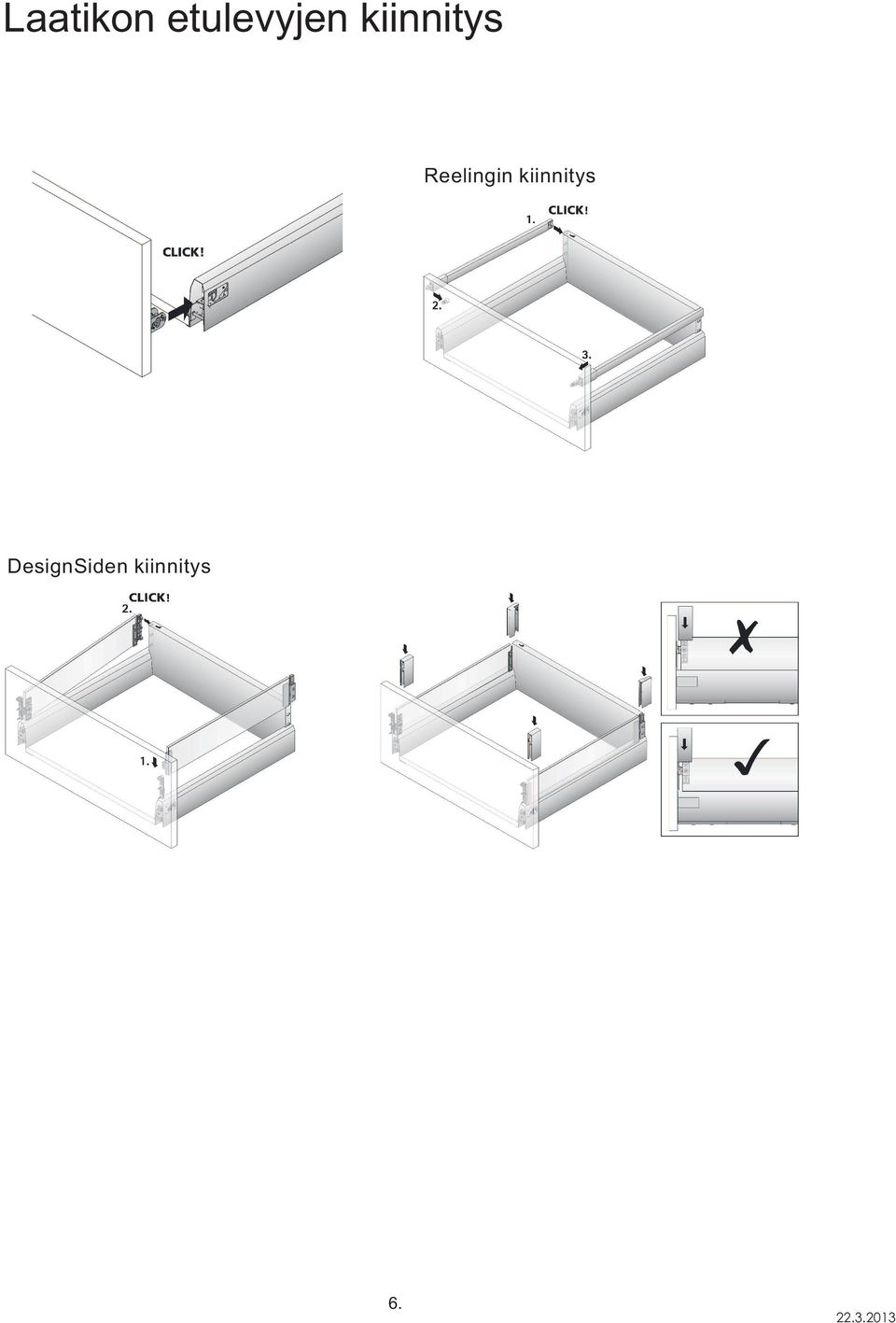

6 Laatikon etulevyjen Reelingin DesignSiden

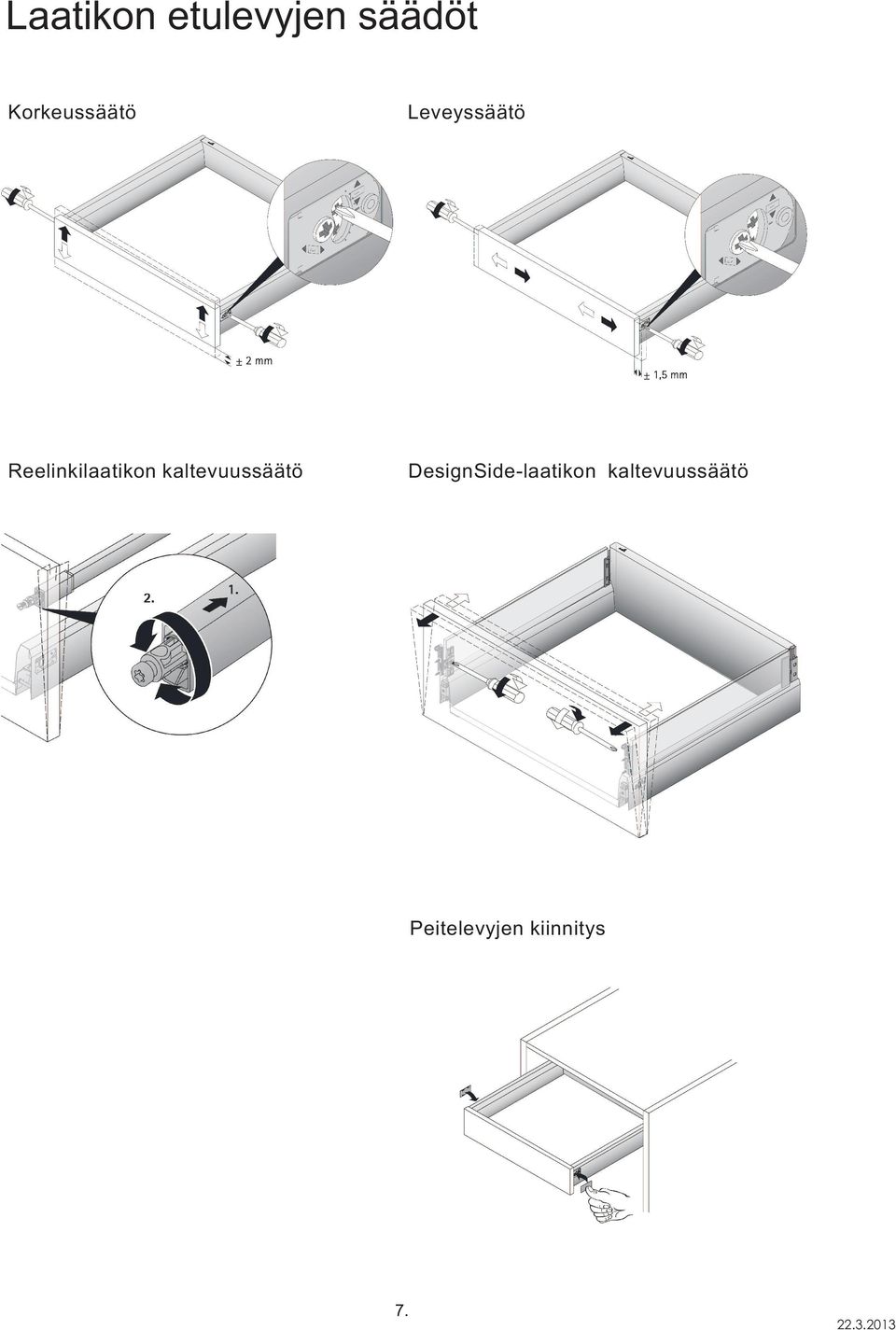

7 Laatikon etulevyjen säädöt Korkeussäätö Leveyssäätö Reelinkilaatikon kaltevuussäätö DesignSide-laatikon kaltevuussäätö Peitelevyjen

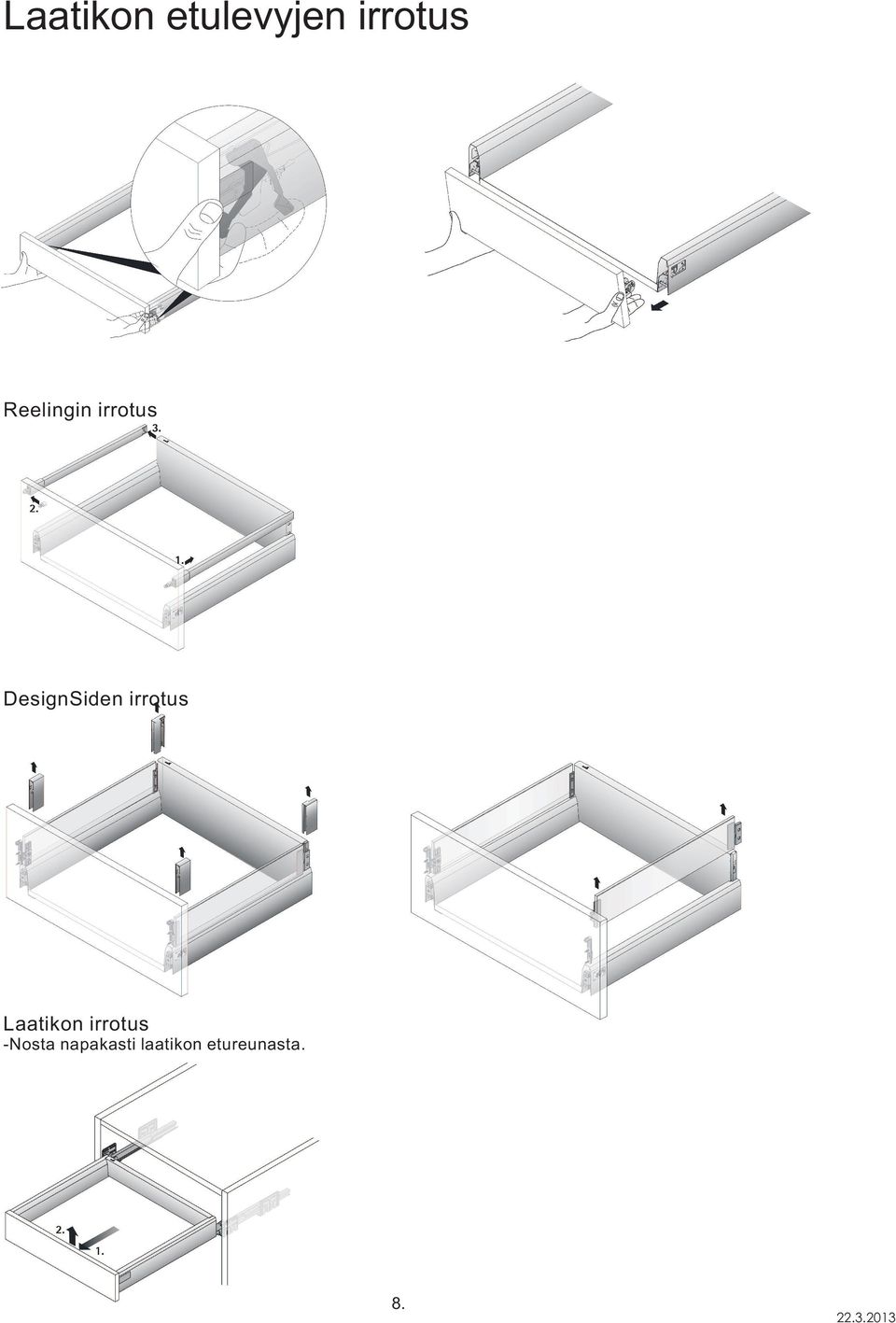

8 Laatikon etulevyjen irrotus Reelingin irrotus DesignSiden irrotus Laatikon irrotus -Nosta napakasti laatikon etureunasta

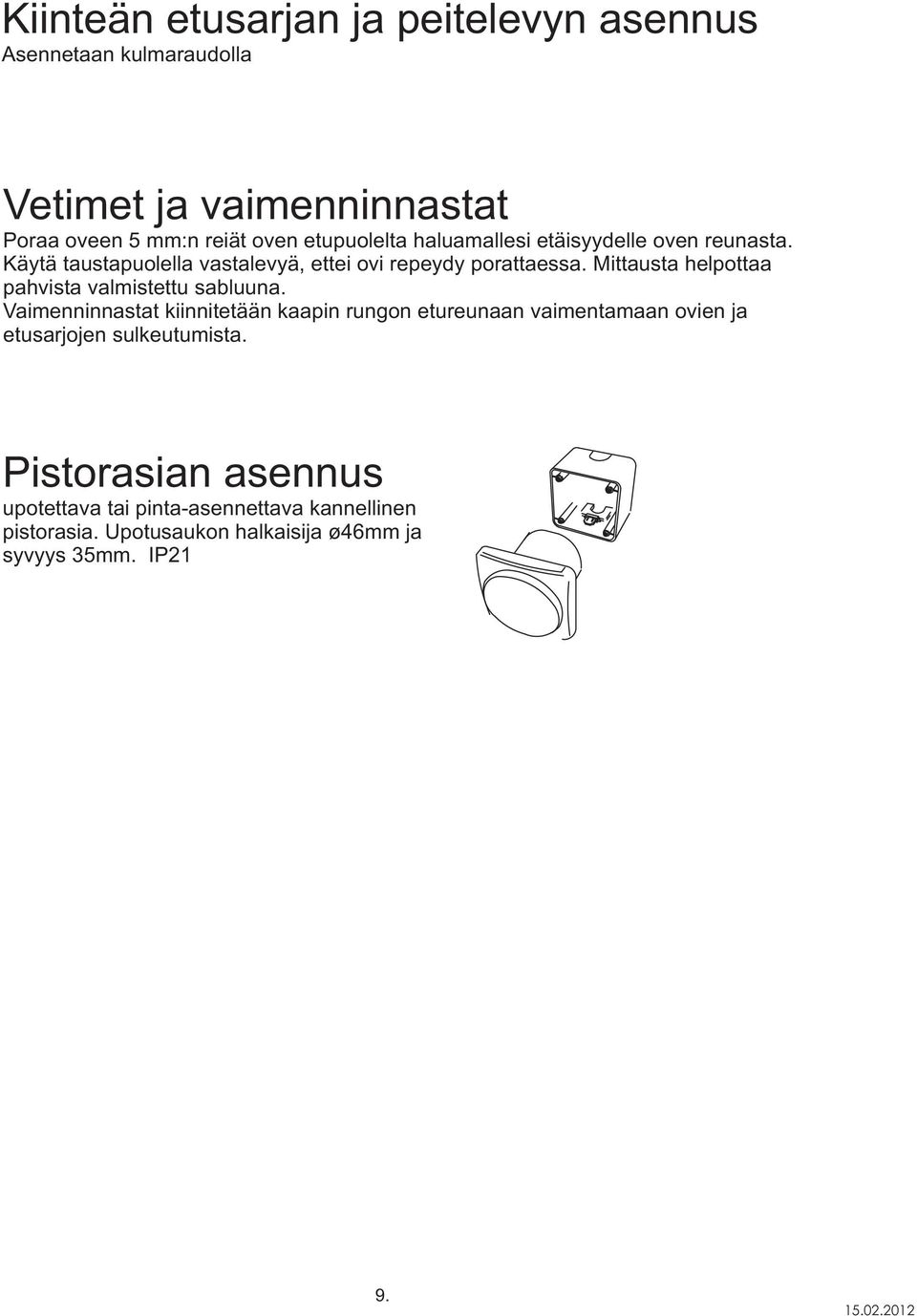

9 Kiinteän etusarjan ja peitelevyn asennus Asennetaan kulmaraudolla Vetimet ja vaimenninnastat Poraa oveen 5 mm:n reiät oven etupuolelta haluamallesi etäisyydelle oven reunasta. Käytä taustapuolella vastalevyä, ettei ovi repeydy porattaessa. Mittausta helpottaa pahvista valmistettu sabluuna. Vaimenninnastat kiinnitetään kaapin rungon etureunaan vaimentamaan ovien ja etusarjojen sulkeutumista. Pistorasian asennus upotettava tai pinta-asennettava kannellinen pistorasia. Upotusaukon halkaisija ø46mm ja syvyys 35mm. IP

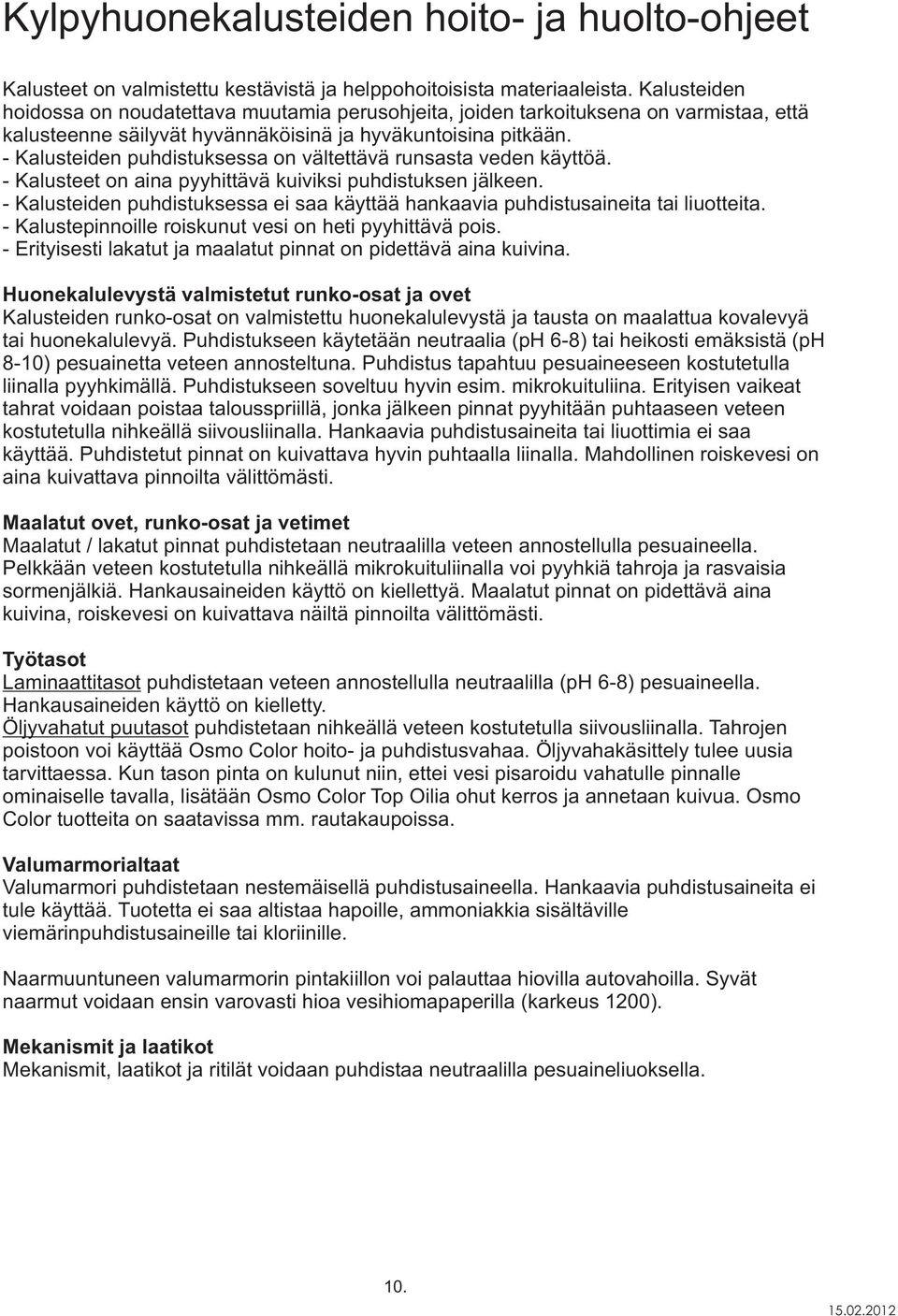

10 Kylpyhuonekalusteiden hoito- ja huolto-ohjeet Kalusteet on valmistettu kestävistä ja helppohoitoisista materiaaleista. Kalusteiden hoidossa on noudatettava muutamia perusohjeita, joiden tarkoituksena on varmistaa, että kalusteenne säilyvät hyvännäköisinä ja hyväkuntoisina pitkään. - Kalusteiden puhdistuksessa on vältettävä runsasta veden käyttöä. - Kalusteet on aina pyyhittävä kuiviksi puhdistuksen jälkeen. - Kalusteiden puhdistuksessa ei saa käyttää hankaavia puhdistusaineita tai liuotteita. - Kalustepinnoille roiskunut vesi on heti pyyhittävä pois. - Erityisesti lakatut ja maalatut pinnat on pidettävä aina kuivina. Huonekalulevystä valmistetut runko-osat ja ovet Kalusteiden runko-osat on valmistettu huonekalulevystä ja tausta on maalattua kovalevyä tai huonekalulevyä. Puhdistukseen käytetään neutraalia (ph 6-8) tai heikosti emäksistä (ph 8-10) pesuainetta veteen annosteltuna. Puhdistus tapahtuu pesuaineeseen kostutetulla liinalla pyyhkimällä. Puhdistukseen soveltuu hyvin esim. mikrokuituliina. Erityisen vaikeat tahrat voidaan poistaa talousspriillä, jonka jälkeen pinnat pyyhitään puhtaaseen veteen kostutetulla nihkeällä siivousliinalla. Hankaavia puhdistusaineita tai liuottimia ei saa käyttää. Puhdistetut pinnat on kuivattava hyvin puhtaalla liinalla. Mahdollinen roiskevesi on aina kuivattava pinnoilta välittömästi. Maalatut ovet, runko-osat ja vetimet Maalatut / lakatut pinnat puhdistetaan neutraalilla veteen annostellulla pesuaineella. Pelkkään veteen kostutetulla nihkeällä mikrokuituliinalla voi pyyhkiä tahroja ja rasvaisia sormenjälkiä. Hankausaineiden käyttö on kiellettyä. Maalatut pinnat on pidettävä aina kuivina, roiskevesi on kuivattava näiltä pinnoilta välittömästi. Työtasot Laminaattitasot puhdistetaan veteen annostellulla neutraalilla (ph 6-8) pesuaineella. Hankausaineiden käyttö on kielletty. Öljyvahatut puutasot puhdistetaan nihkeällä veteen kostutetulla siivousliinalla. Tahrojen poistoon voi käyttää Osmo Color hoito- ja puhdistusvahaa. Öljyvahakäsittely tulee uusia tarvittaessa. Kun tason pinta on kulunut niin, ettei vesi pisaroidu vahatulle pinnalle ominaiselle tavalla, lisätään Osmo Color Top Oilia ohut kerros ja annetaan kuivua. Osmo Color tuotteita on saatavissa mm. rautakaupoissa. Valumarmorialtaat Valumarmori puhdistetaan nestemäisellä puhdistusaineella. Hankaavia puhdistusaineita ei tule käyttää. Tuotetta ei saa altistaa hapoille, ammoniakkia sisältäville viemärinpuhdistusaineille tai kloriinille. Naarmuuntuneen valumarmorin pintakiillon voi palauttaa hiovilla autovahoilla. Syvät naarmut voidaan ensin varovasti hioa vesihiomapaperilla (karkeus 1200). Mekanismit ja laatikot Mekanismit, laatikot ja ritilät voidaan puhdistaa neutraalilla pesuaineliuoksella

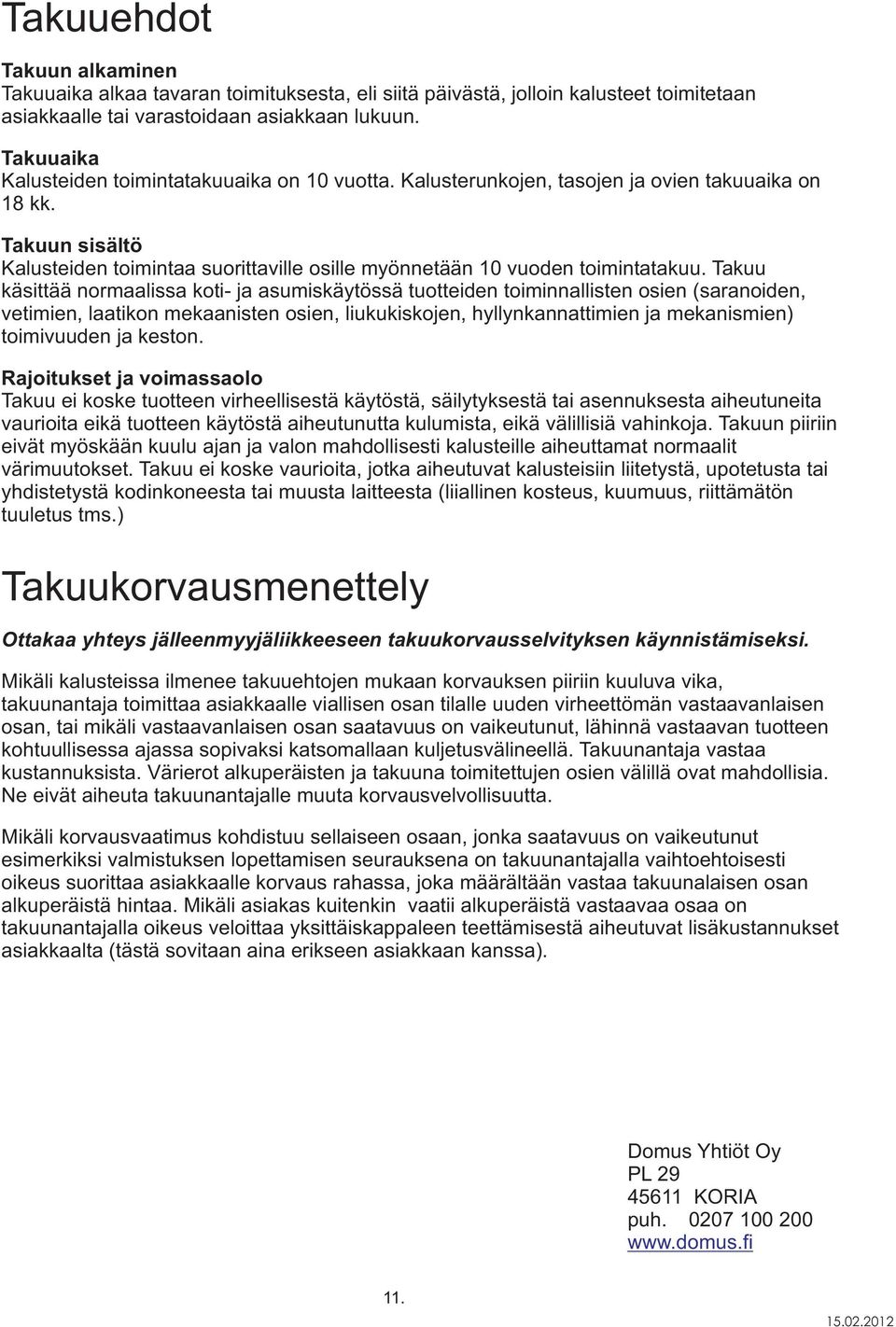

11 Takuuehdot Takuun alkaminen Takuuaika alkaa tavaran toimituksesta, eli siitä päivästä, jolloin kalusteet toimitetaan asiakkaalle tai varastoidaan asiakkaan lukuun. Takuuaika Kalusteiden toimintatakuuaika on 10 vuotta. Kalusterunkojen, tasojen ja ovien takuuaika on 18 kk. Takuun sisältö Kalusteiden toimintaa suorittaville osille myönnetään 10 vuoden toimintatakuu. Takuu käsittää normaalissa koti- ja asumiskäytössä tuotteiden toiminnallisten osien (saranoiden, vetimien, laatikon mekaanisten osien, liukukiskojen, hyllynkannattimien ja mekanismien) toimivuuden ja keston. Rajoitukset ja voimassaolo Takuu ei koske tuotteen virheellisestä käytöstä, säilytyksestä tai asennuksesta aiheutuneita vaurioita eikä tuotteen käytöstä aiheutunutta kulumista, eikä välillisiä vahinkoja. Takuun piiriin eivät myöskään kuulu ajan ja valon mahdollisesti kalusteille aiheuttamat normaalit värimuutokset. Takuu ei koske vaurioita, jotka aiheutuvat kalusteisiin liitetystä, upotetusta tai yhdistetystä kodinkoneesta tai muusta laitteesta (liiallinen kosteus, kuumuus, riittämätön tuuletus tms.) Takuukorvausmenettely Ottakaa yhteys jälleenmyyjäliikkeeseen takuukorvausselvityksen käynnistämiseksi. Mikäli kalusteissa ilmenee takuuehtojen mukaan korvauksen piiriin kuuluva vika, takuunantaja toimittaa asiakkaalle viallisen osan tilalle uuden virheettömän vastaavanlaisen osan, tai mikäli vastaavanlaisen osan saatavuus on vaikeutunut, lähinnä vastaavan tuotteen kohtuullisessa ajassa sopivaksi katsomallaan kuljetusvälineellä. Takuunantaja vastaa kustannuksista. Värierot alkuperäisten ja takuuna toimitettujen osien välillä ovat mahdollisia. Ne eivät aiheuta takuunantajalle muuta korvausvelvollisuutta. Mikäli korvausvaatimus kohdistuu sellaiseen osaan, jonka saatavuus on vaikeutunut esimerkiksi valmistuksen lopettamisen seurauksena on takuunantajalla vaihtoehtoisesti oikeus suorittaa asiakkaalle korvaus rahassa, joka määrältään vastaa takuunalaisen osan alkuperäistä hintaa. Mikäli asiakas kuitenkin vaatii alkuperäistä vastaavaa osaa on takuunantajalla oikeus veloittaa yksittäiskappaleen teettämisestä aiheutuvat lisäkustannukset asiakkaalta (tästä sovitaan aina erikseen asiakkaan kanssa). Domus Yhtiöt Oy PL KORIA puh
