Seat Cordoba jäätyvien ovilukkojen korjaus

Transkriptio

1 Seat Cordoba jäätyvien ovilukkojen korjaus (7) Seat Cordoba jäätyvien ovilukkojen korjaus OIKEUDELLISET TIEDOT: Tämän työohjeen kirjoittaja on pyrkinyt mahdollisimman oikeaan ja objektiiviseen tietoon käsiteltävästä asiasta, mutta ei miltään osin takaa tietojen oikeellisuutta, täsmällisyyttä, luotettavuutta tai toimintavarmuutta. Kirjoittajalla ei siten ole vastuuta työohjeen käyttäjille mahdollisesti aiheutuvista välittömistä tai välillisistä vahingoista. Tämä työohje on tarjolla sellaisenaan kuin on periaatteella ja lukijan tulee itse arvioida tietojen oikeellisuus ja luotettavuus. Työohjetta saa vapaasti käyttää ja levittää ei-kaupallisissa tarkoituksissa. Sisällysluettelo Taustaa ja ongelman kuvaus sivu 2 Tarvittavat työkalut, tarvikkeet ja alkuvalmistelut sivu 3 Työohjeet sivu 4 Lopuksi sivu 7

2 Seat Cordoba jäätyvien ovilukkojen korjaus (7) Taustaa ja ongelman kuvaus Osassa Volkswagen-konsernin autoista on talvisin ongelmana ovien lukkojen jäätyminen siten että vaikka lukko aukeaa (eli itse lukkopesä ei ole jäässä) lyö ovenkahva tyhjää yritettäessä avata ovea. Yleisen käsityksen mukaan ongelma on korjattavissa asentamalla lukkoihin lisäjousi, joka on tarpeeksi vahva liikuttamaan lukon osaa joka talvisin jäätyy ja jämähtää. Kirjoittajan käsityksen mukaan ongelma koskee suurimmassa osassa tapauksia vain etuovia. Tämä työohje käsittelee ongelmaa ja sen ratkaisua koskien automallia Seat Cordoba vm Käsiteltävässä autossa (kirjoittajan) on kaukosäätöinen keskuslukitus ja manuaali-ikkunat. Tämä työhje on tuotettu asentamalla kirjoittajan autoon lisäjouset lukkoihin ja dokumentoimalla tämä asennustyö. Kuvaus ongelmasta: Kuvassa 1 lukko on lukittu-asennossa ja kahvasta vetämällä punaisella rajattu metalliosa liikkuu nuolen suuntaan ja lyö tyhjää. Näin pitääkin olla kun ovi on lukossa. Kuvassa 2 lukko on auki-asennossa. Tällöin kahvasta vedettäessä punaisella rajattu metalliosa työntää toista myös punaisella rajattua osaa joka taas edelleen vapauttaa ovea kiinnipitävän salvan. Ilmeisesti pakkasen ja kosteuden yhteisvaikutuksesta em. metalliosa saattaa jäädä kuvan 1 asentoon vaikka lukko on auki ja tällöin ovenkahva lyö tyhjää ja ovi ei aukea. Tämän metalliosan siirtymistä kuvan 2 asentoon voidaan helpottaa asentamalla lukkoon lisäjousi kuvan 3 osoittamalla tavalla. Tällöin lukkoa avatessa palautusmekanismi kuvan 1 asennosta kuvan 2 asentoon on huomattavasti voimakkaampi ja ongelman pitäisi korjaantua. Kuva 1. Lukko lukossa-asennossa. Kuva 2. Lukko auki-asennossa. Kuva 3. Lisäjousi asennettuna lukkoon.

3 Seat Cordoba jäätyvien ovilukkojen korjaus (7) Tarvittavat työkalut, tarvikkeet ja alkuvalmistelut - tasapäinen ruuvimeisseli erinäisten osien irroitusta helpottamaan kampeamalla - ristipääruuvimeisseli - kuusiokoloavain 5 mm - kiinto- tai lenkkiavain 10 mm tai räikkä 10 mm hylsyllä - lisäjouset lukkoihin - voiteluainetta lukkoihin (esim. CRC) Lisäksi kannattaa hankkia ovipaneelin kiinnikkeitä sillä osa niistä saattaa hajota ovipaneelia irroitettaessa. Kiinnikkeitä on yhteensä 7 kpl/ovi. Tässä työohjeessa käytettävä lukkoon asennettava jousi ei ole mikään yksittäinen omalla tuotekoodilla varustettu tarvike vaan autokorjaamon jousilajitelmasta käytönnönkokemuksella löydetty sopiva jousi. Kirjoittaja tilasi omat jousensa Tampereen Autotalo Laakkoselta nimikkeellä lukonjousi, kts. kuva 4. Huolehdi että auto on sisältä lämmin ennen työn aloittamista sillä esim. pakkasen kovettamat muoviosat saattavat hajota herkästi. Varaa aikaa ensimmäiseen oveen muutama tunti jolloin voit edetä rauhassa. Toinen ovi onkin sitten nopeampi kun tiedät tarkalleen mitä tehdä. Kuva 4. Lukon lisäjouset.

4 Seat Cordoba jäätyvien ovilukkojen korjaus (7) Työohjeet 1. Irroita lukkonuppi pyörittämällä sitä vastapäivään, jolloin nuppi ruuvaantuu irti, kts kuva Irroita ikkunanveivi painamalla sen juuressa olevaa rengasta vastakkaiseen suuntaan kahvan osoittamaan suuntaan nähden, kts. kuva 5 ja kuva Irroita sisäpuolen ovikahvan ympärillä olevat muovipalat, kts. kuva 5. Aloita ylemmästä. Tässä kannattaa käyttää apuna tasapäistä ruuvimeisseliä. Palat lähtevät varovasti napsauttamalla. 4. Irroita muovipalojen alta paljastuvat kaksi ristipääruuvia, kts. kuva 7. Kuvassa toinen ruuvi on jäänyt kahvan taakse piiloon. 5. Irroita koko ovipaneeli. Kannattaa alkaa etsiä sopivaa irroituksen aloituskohtaa ovipaneelin alaosasta ja tunnustella mistä kohtaa paneeli lähtee irtoamaan helpoiten. Jätä paneeli roikkumaan kuvan 8 kaltaisesti eli älä turhaan irrota esim. sisäpuolen kahvaan menevää vaijeria. Koko paneelin irroittaminen takaisi tietenkin tilavammat työskentelyolosuhteet, mutta kirjoittajan arvion mukaan on parempi olla koskematta hyvin paikoillaan/kiinni oleviin osiin. Kuva 5. Yleiskuva ovesta ja irrotettavista osista. Kuva 6. Ikkunaveivin irroitus. Kuva 7. Kuvassa merkittynä irroitettava ruuvit. Kuva 8. Kuvassa ovipaneeli irroitettuna.

5 Seat Cordoba jäätyvien ovilukkojen korjaus (7) 6. Raota oven sisällä olevaa suojaverhoa kuvan 9 kaltaisesti. Nyt lukko on näkyvissä oven sisällä. 7. Irroita lukko irroittamalla kuvassa 10 näkyvät 4 kuusiokoloruuvia. Yksi on suojassa kuminapin alla. Irroita kuminappi ja ruuvaa ruuvi auki. Toinen kuminapin alla oleva ruuvi on ainoastaan lukossa kiinni eikä vaadi irroittamista. Huom! Varo pudottamasta kuminapin alla olevaa ruuvia auton oven sisään, sillä se saattaa mennä hankalaan paikkaan. Ylimmän ruuvin avaaminen vapauttaa oven ulkopuolisen ovenkahvan. Irroita kahva tämän ruuvin avattuasi, kts. kuva Irroita varovasti valkoinen suojaverho alas saakka. Kuvassa 12 näkyvä musta metallipalkki estää lukon ottamisen pois oven sisältä. Irroita kuvassa 12 punaisella rajattu ruuvi jolloin metallipalkkia pystyy työntämään sen verran sisään että lukko mahtuu ulos oven sisältä. Kuva 9. Oven sisällä olevan suojaverhon raottaminen. Kuva 10. Lukon irroitus. Kuva 11. Oven kahva irroitettuna. Kuva 12. Irroita kuvassa rajattu ruuvi.

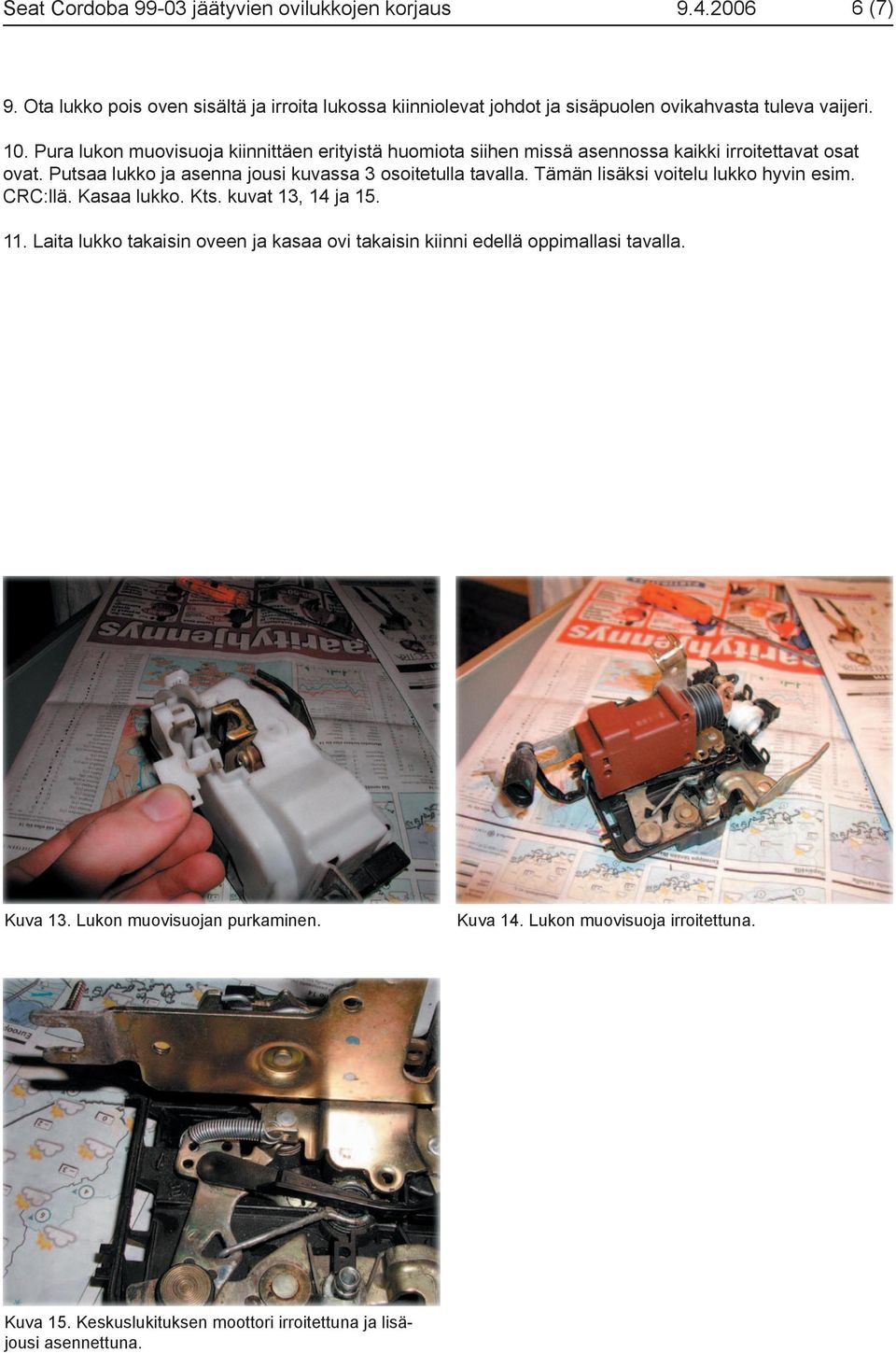

6 Seat Cordoba jäätyvien ovilukkojen korjaus (7) 9. Ota lukko pois oven sisältä ja irroita lukossa kiinniolevat johdot ja sisäpuolen ovikahvasta tuleva vaijeri. 10. Pura lukon muovisuoja kiinnittäen erityistä huomiota siihen missä asennossa kaikki irroitettavat osat ovat. Putsaa lukko ja asenna jousi kuvassa 3 osoitetulla tavalla. Tämän lisäksi voitelu lukko hyvin esim. CRC:llä. Kasaa lukko. Kts. kuvat 13, 14 ja Laita lukko takaisin oveen ja kasaa ovi takaisin kiinni edellä oppimallasi tavalla. Kuva 13. Lukon muovisuojan purkaminen. Kuva 14. Lukon muovisuoja irroitettuna. Kuva 15. Keskuslukituksen moottori irroitettuna ja lisäjousi asennettuna.

7 Seat Cordoba jäätyvien ovilukkojen korjaus (7) Lopuksi Työn suoritettuasi ongelmaa jäätyvien ovilukkojen suhteen ei enää pitäisi olla. Lukkoa täytyy silti säännöllisesti yrittää voidella toimintavarmuuden takaamiseksi. Kirjoittaja asensi oman autonsa lukkoihin jouset keväällä, jolloin talven kovimmat pakkaset olivat jo ohi joten luotettavaa omakohtaista tietoa tämän ratkaisun toimivuudesta ei kirjoittajalla ole. Kuitenkin yleisen käsityksen ja kaiken järjen mukaan ratkaisu on toimiva. Omakohtaista käytännönkokemusta on saatavilla vasta ensi talvena. Ongelma on kirjoittajan mielestä merkittävä auton käytön kannalta ja ongelmasta itse kärsittyään kirjoittaja tuotti tämän korjausoppaan helpottamaan muiden samasta ongelmasta kärsivien autoilijoiden elämää. Tämä korjausopas on tehty puhtaasti pro bono -periaatteen mukaan ja on vapaasti levitettävissä. Kirjoittaja kieltää kuitenkin oppaan käytön kaupallisessa mielessä. Kirjoittajan käsityksen mukaan tämä opas on suoraan sovellettavissa myös muihin automalleihin, kuten samaa koria olevaan Seat Ibizaan.
