1 MJS kaapelijakokaapin jännitetyöohje 344 MJS1E 2010_04

2 JÄNNITETYÖOHJE ABB MJS KAAPELIJAKOKAAPEILLE Tämä jännitetyöohje koostuu yleisestä osasta (kohta 1-2) sekä kaappikohtaisista asennusteknisistä työohjeista (kohta 3-8). HUOM.! Lue koko ohje huolellisesti läpi ennen työn aloittamista SISÄLLYSLUETTELO sivu 1. Yleistä 1.1 Täydentävät ohjeet Työn yleiset edellytykset Henkilösuojaimet Työkalut ja tarvikkeet 2 3. Laitekohtaiset työ- ja asennusohjeet 2 4. Jonovarokekytkimen lisääminen jännitteiseen 3 MJS- kaapelijakokaappiin 5. Kaapelin liittäminen / irrottaminen jonovarokekytkimestä 3 6. Kaapelin liittäminen MJS-kaapelijakokaapin jännitteiseen 4 kokoomakiskoon 7. Jonovarokekytkimen poistaminen jännitteisestä 5 MJS-kaapelijakokaapista 8. Kaapelin irrottaminen liittimineen MJS-kaapelijakokaapin 5 jännitteisestä kokoomakiskosta Täydentävät ohjeet (kytkimien ja liittimien asennusohjeet ovat myös komponenttien pakkauksissa): -XLBM-kytkimien asennusohje 1SEP408116P0001 -OZXB-liittimien asennusohjeet 34 OZXB 13S_ ja 34 OZXB 14S_

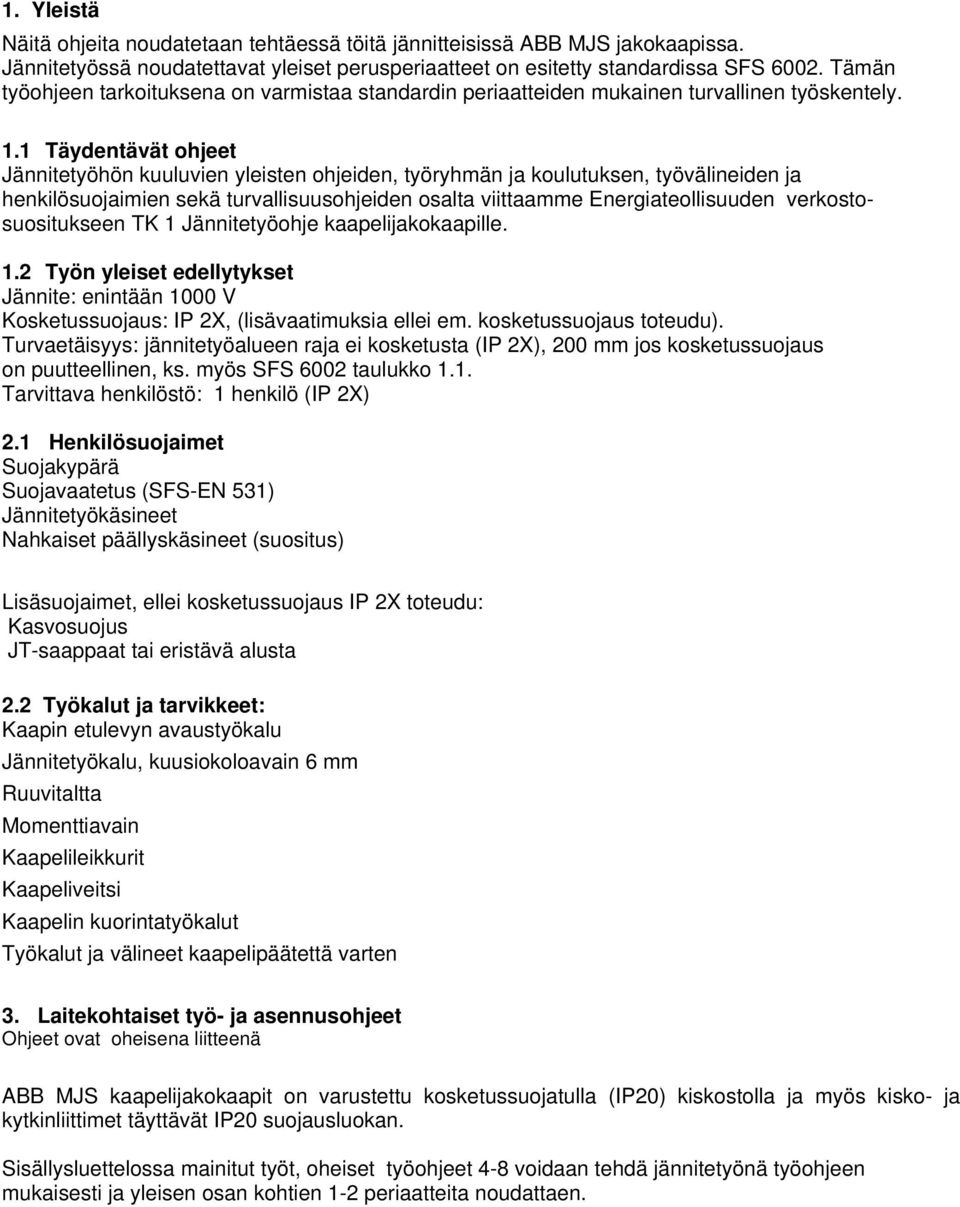

3 1. Yleistä Näitä ohjeita noudatetaan tehtäessä töitä jännitteisissä ABB MJS jakokaapissa. Jännitetyössä noudatettavat yleiset perusperiaatteet on esitetty standardissa SFS Tämän työohjeen tarkoituksena on varmistaa standardin periaatteiden mukainen turvallinen työskentely. 1.1 Täydentävät ohjeet Jännitetyöhön kuuluvien yleisten ohjeiden, työryhmän ja koulutuksen, työvälineiden ja henkilösuojaimien sekä turvallisuusohjeiden osalta viittaamme Energiateollisuuden verkostosuositukseen TK 1 Jännitetyöohje kaapelijakokaapille. 1.2 Työn yleiset edellytykset Jännite: enintään 1000 V Kosketussuojaus: IP 2X, (lisävaatimuksia ellei em. kosketussuojaus toteudu). Turvaetäisyys: jännitetyöalueen raja ei kosketusta (IP 2X), 200 mm jos kosketussuojaus on puutteellinen, ks. myös SFS 6002 taulukko 1.1. Tarvittava henkilöstö: 1 henkilö (IP 2X) 2.1 Henkilösuojaimet Suojakypärä Suojavaatetus (SFS-EN 531) Jännitetyökäsineet Nahkaiset päällyskäsineet (suositus) Lisäsuojaimet, ellei kosketussuojaus IP 2X toteudu: Kasvosuojus JT-saappaat tai eristävä alusta 2.2 Työkalut ja tarvikkeet: Kaapin etulevyn avaustyökalu Jännitetyökalu, kuusiokoloavain 6 mm Ruuvitaltta Momenttiavain Kaapelileikkurit Kaapeliveitsi Kaapelin kuorintatyökalut Työkalut ja välineet kaapelipäätettä varten 3. Laitekohtaiset työ- ja asennusohjeet Ohjeet ovat oheisena liitteenä ABB MJS kaapelijakokaapit on varustettu kosketussuojatulla (IP20) kiskostolla ja myös kisko- ja kytkinliittimet täyttävät IP20 suojausluokan. Sisällysluettelossa mainitut työt, oheiset työohjeet 4-8 voidaan tehdä jännitetyönä työohjeen mukaisesti ja yleisen osan kohtien 1-2 periaatteita noudattaen.

4 4. JONOVAROKEKYTKIMEN LISÄÄMINEN JÄNNITTEISEEN MJS KAAPELIJAKOKAAPPIIN 4.0 MJS-kaapelijakokaappiin sopivat jonovarokekytkimet: XLBM00-3PL-Z-DCC, XLBM1-3P-Z, XLBM2-3P-Z, XLBM3-3P-Z, XLBM1-3P-ZS, XLBM1-3P-Z2S, XLBM2-3P-ZS, XLBM2-3P-Z2S, XLBM3-3P-ZS, XLBM3-3P-Z2S 4.1 Tarkastetaan, että kytkemättömien kaapeleiden takajännitteet ja kuormittaminen on estetty. 4.2 Kaapin ovi avataan ja arvokilvestä tarkastetaan JT-ohjeen numero. 4.3 Tarkastetaan, että vaihekiskojen ja kaikkien komponenttien jännitteisten osien kosketussuojat ovat paikoillaan. 4.3 Ovi nostetaan paikaltaan, irroitetaan kaapin kynnyslista ja jalustan etulevy. 4.4 Jonovarokekytkimestä poistetaan kansi ja tarkastetaan, että kytkimen rungossa ei ole sulakkeita. 4.5 Aluskäsineet ja suojakäsineet vedetään käteen. 4.6 Kytkinrunko ripustetaan vaihekiskojen varaan, ks. kytkimen asennusohje. -tarkistetaan, että kytkin on kunnossa -tarkistetaan, että kytkimen ja PEN-kiskon kaapelointi on varatussa tilassa mahdollista 4.8 Kytkimen liittimet ruuvataan kiinni JT-kuusiokoloavaimilla: -kiristysmomentit löytyvät vastaavista kojekohtaisista asennusohjeista -kaikkien kytkimien liitokset voidaan kiristää JT-kuusiokoloavaimilla. Oikea kiristysmomentti saavutetaan kun avaimen varsi alkaa joustamaan. Tarvittaessa kiristysmomentin voi varmistaa momenttiavaimella 4.9 Asennetaan sulakkeeton kytkinkansi paikalleen Riisutaan käsineet Kaapin ja jalustan irroitetut osat asennetaan paikalleen. 5. KAAPELIN LIITTÄMINEN / IRROITTAMINEN KYTKIMESSÄ HUOMAA: TÄTÄ OHJETTA KÄYTETÄÄN VAIN JOS KAAPELIN LIITTÄMINEN/IRROTTAMINEN ON SFS 6002 MUKAAN JÄNNITETYÖTÄ ESIMERKIKSI LÄHELLÄ SIJAITSEVIEN ERISTÄMÄTTÖMIEN JÄNNITTEISTEN OSIEN VUOKSI. NORMAALISTI KAHDEN JÄNNITTEETTÖMÄN OSAN LIITTÄMINEN TOISIINSA ON EROTUSTYÖTÄ JA SE TEHDÄÄN SFS MUKAISESTI. 5.1 Tarkastetaan, että kytkemättömien kaapeleiden takajännitteet ja kuormittaminen on estetty. 5.2 Kaapin ovi avataan ja arvokilvestä tarkastetaan JT-ohjeen numero. 5.3 Tarkastetaan, että vaihekiskojen ja kaikkien komponenttien jännitteisten osien kosketussuojat ovat paikallaan.

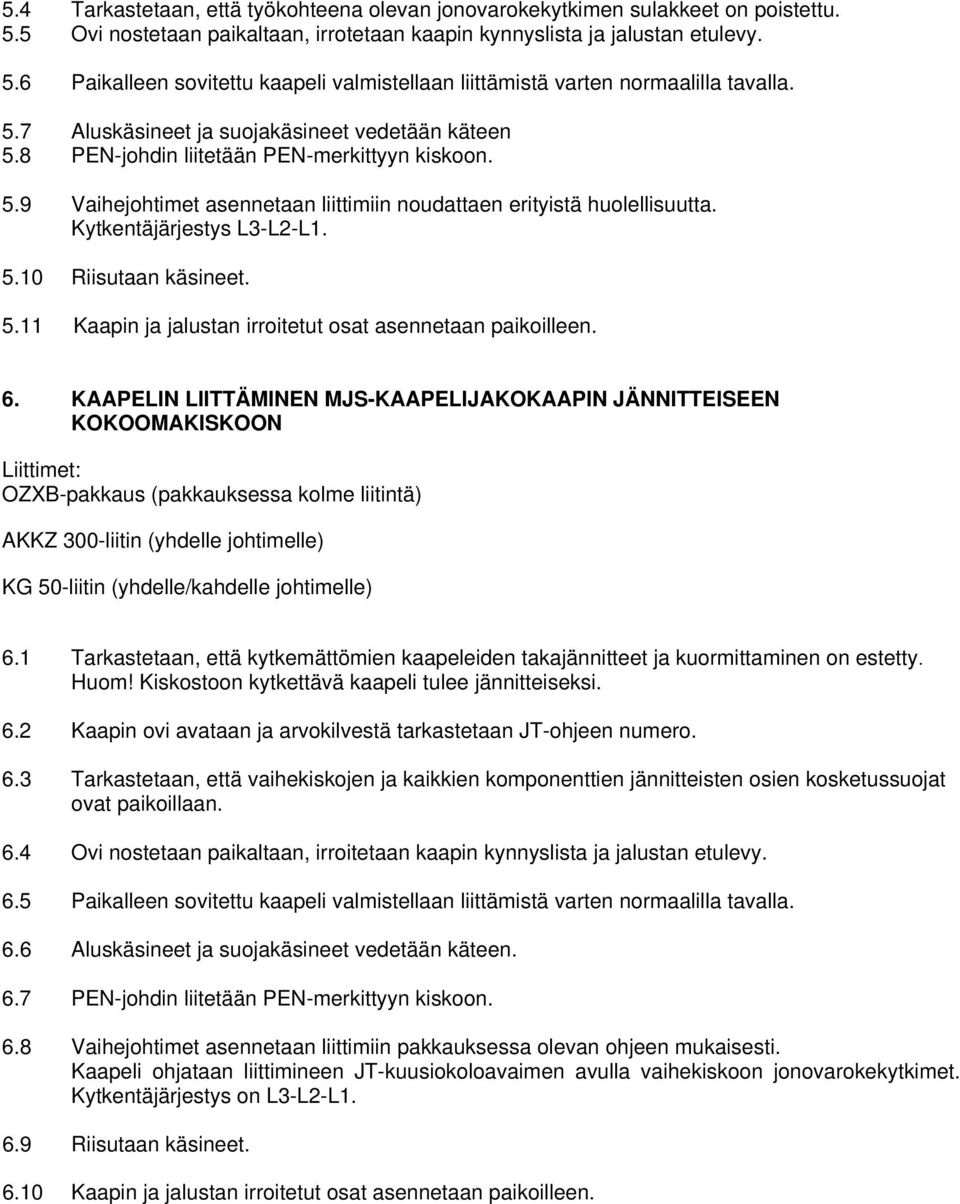

5 5.4 Tarkastetaan, että työkohteena olevan jonovarokekytkimen sulakkeet on poistettu. 5.5 Ovi nostetaan paikaltaan, irrotetaan kaapin kynnyslista ja jalustan etulevy. 5.6 Paikalleen sovitettu kaapeli valmistellaan liittämistä varten normaalilla tavalla. 5.7 Aluskäsineet ja suojakäsineet vedetään käteen 5.8 PEN-johdin liitetään PEN-merkittyyn kiskoon. 5.9 Vaihejohtimet asennetaan liittimiin noudattaen erityistä huolellisuutta. Kytkentäjärjestys L3-L2-L Riisutaan käsineet Kaapin ja jalustan irroitetut osat asennetaan paikoilleen. 6. KAAPELIN LIITTÄMINEN MJS-KAAPELIJAKOKAAPIN JÄNNITTEISEEN KOKOOMAKISKOON Liittimet: OZXB-pakkaus (pakkauksessa kolme liitintä) AKKZ 300-liitin (yhdelle johtimelle) KG 50-liitin (yhdelle/kahdelle johtimelle) 6.1 Tarkastetaan, että kytkemättömien kaapeleiden takajännitteet ja kuormittaminen on estetty. Huom! Kiskostoon kytkettävä kaapeli tulee jännitteiseksi. 6.2 Kaapin ovi avataan ja arvokilvestä tarkastetaan JT-ohjeen numero. 6.3 Tarkastetaan, että vaihekiskojen ja kaikkien komponenttien jännitteisten osien kosketussuojat ovat paikoillaan. 6.4 Ovi nostetaan paikaltaan, irroitetaan kaapin kynnyslista ja jalustan etulevy. 6.5 Paikalleen sovitettu kaapeli valmistellaan liittämistä varten normaalilla tavalla. 6.6 Aluskäsineet ja suojakäsineet vedetään käteen. 6.7 PEN-johdin liitetään PEN-merkittyyn kiskoon. 6.8 Vaihejohtimet asennetaan liittimiin pakkauksessa olevan ohjeen mukaisesti. Kaapeli ohjataan liittimineen JT-kuusiokoloavaimen avulla vaihekiskoon jonovarokekytkimet. Kytkentäjärjestys on L3-L2-L Riisutaan käsineet Kaapin ja jalustan irroitetut osat asennetaan paikoilleen.

6 7. JONOVAROKEKYTKIMEN POISTAMINEN JÄNNITTEISESTÄ MJS- KAAPELIJAKOKAAPISTA 7.1 Tarkastetaan, että kytketyn kaapelin takajännite ja kuormittaminen on estetty. 7.2 Kaapin ovi avataan ja arvokilvestä tarkastetaan JT-ohjeen numero. 7.3 Tarkastetaan, että vaihekiskojen ja kaikkien komponenttien jännitteisten osien kosketussuojat ovat paikoillaan. 7.4 Ovi nostetaan paikaltaan, irroitetaan kaapin kynnyslista ja jalustan etulevy. 7.5 Jonovarokekytkimestä poistetaan kansi ja tarkastetaan, että kytkimen rungossa ei ole sulakkeita. 7.6 Aluskäsineet ja suojakäsineet vedetään käteen. 7.7 Katso kohta 5. Kaapeli irroitetaan kytkimestä. Irroitetun kaapelin paljaat osat eristetään. 7.8 Kytkinrungon liittimet ruuvataan täysin auki JT-kuusiokoloavaimella. Tässä tilassa kytkintä voidaan nostaa hieman ylöspäin ja itseensäpäin vetäen ottaa pois paikaltaan. (Liittimet avattuna kytkintä voidaan myös siirtää kiskostossa sivusuunnassa). 7.9 Riisutaan käsineet Kaapin irroitetut osat asennetaan paikoilleen. 8. KAAPELIN IRROITTAMINEN LIITTIMINEEN MJS-KAAPELIJAKOKAAPIN JÄNNITTEISESTÄ KOKOOMAKISKOSTA 8.1 Tarkastetaan, että kytketyn kaapelin takajännite ja kuormittaminen on estetty. 8.2 Kaapin ovi avataan ja arvokilvestä tarkastetaan JT- ohjeen numero. 8.3 Tarkastetaan, että vaihekiskojen ja kaikkien komponenttien jännitteisten osien kosketussuojat ovat paikoillaan. 8.4 Ovi nostetaan paikaltaan, irrotetaan kaapin kynnyslista ja jalustan etulevy. 8.5 Aluskäsineet ja suojakäsineet vedetään käteen. 8.6 Liittimen kiinnitysruuvi kierretään JT- kuusiokoloavaimella täysin auki. Vaihejohdin irrotetaan kiskosta liittimineen nostaen sitä hieman ylöspäin ja sitten avaimella ohjaten itseensä päin vetäen. 8.7 PEN- johdin irrotetaan vaihejohtimien irrottamisen jälkeen. 8.8 Irrotetun kaapelin/liittimien paljaat osat eristetään. 8.9 Riisutaan käsineet Kaapin irrotetut osat asennetaan paikoilleen.

7

8

9 Al-ledere børstes og innsettes med fett før tilkobling. Al- conductors have to be brushed and greased before connection. Al-Leiter mussen vor den anschliessen geburstet und eingefettet werden. Montasjeveiledning XLBM00 Installation Instruction Montageanleitung Sikrings-lastskillebryter 1P/3P Fuse-switch disconnector 1P/3P Sicherungslasttrennschalter 1P/3P 1SEP408116P0001 Rev. M

10 10Nm 10Nm 10Nm M8 10Nm Max 95mm mm 10Nm M8 10Nm 10Nm 6mm 15Nm Max 95mm2 L3 L2 L1 DIN (Cu.) DIN 46329* (Al.) * Kabelsko må være fortinnet Cable lug must be tinn coated Kabel schuh muss verzint sein 15Nm 4-95mm2 L3 L2 L1 15Nm 4-10mm2 Bruk endehylse Use end sleeve Andrendhülse verwenden 10-35mm2 L3 L2 L1

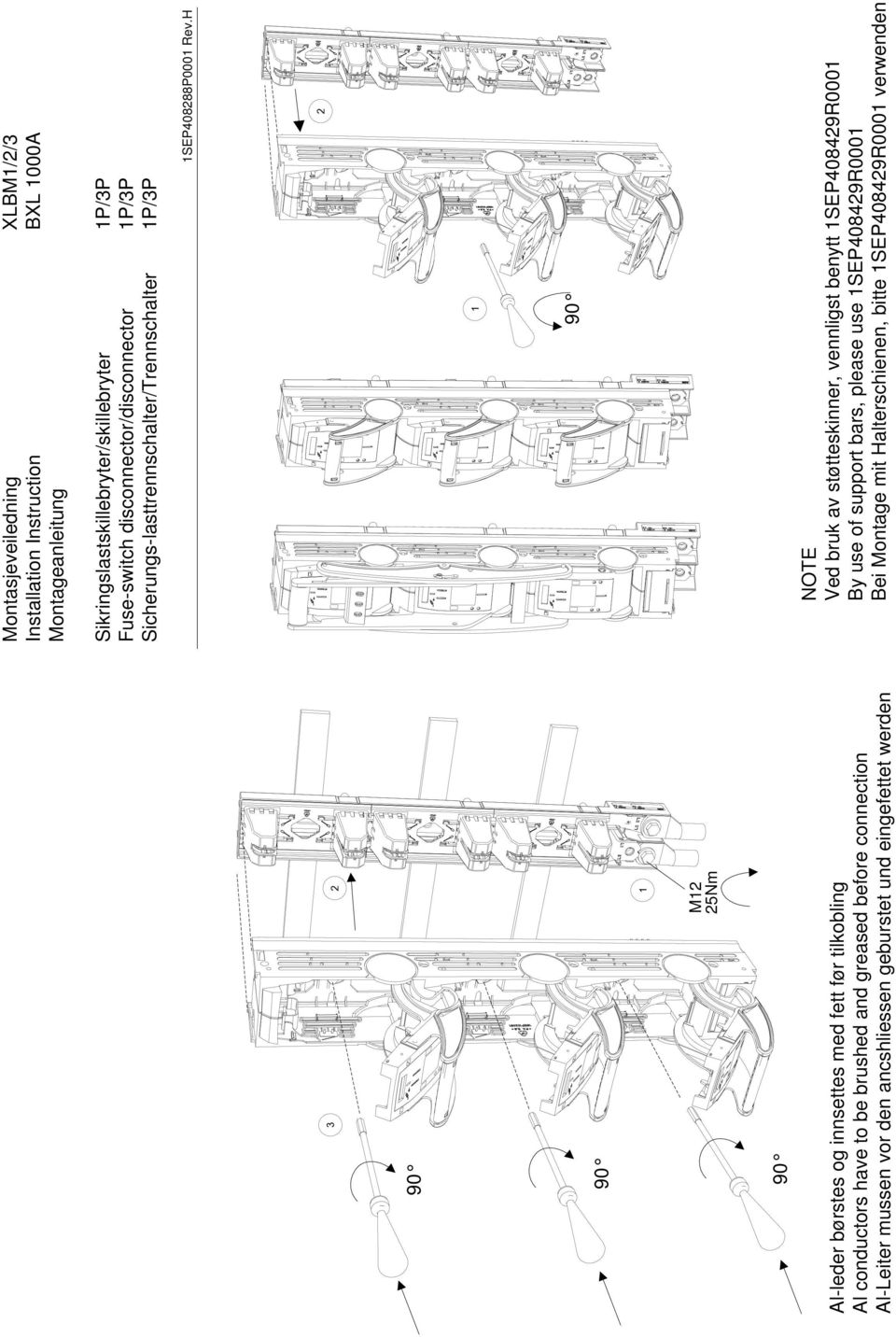

11 M12 25Nm 90 Al-leder børstes og innsettes med fett før tilkobling Al conductors have to be brushed and greased before connection Al-Leiter mussen vor den ancshliessen geburstet und eingefettet werden Montasjeveiledning XLBM1/2/3 Installation Instruction BXL 1000A Montageanleitung Sikringslastskillebryter/skillebryter 1P/3P Fuse-switch disconnector/disconnector 1P/3P Sicherungs-lasttrennschalter/Trennschalter 1P/3P 1SEP408288P0001 Rev.H NOTE Ved bruk av støtteskinner, vennligst benytt 1SEP408429R0001 By use of support bars, please use 1SEP408429R0001 Bei Montage mit Halterschienen, bitte 1SEP408429R0001 verwenden

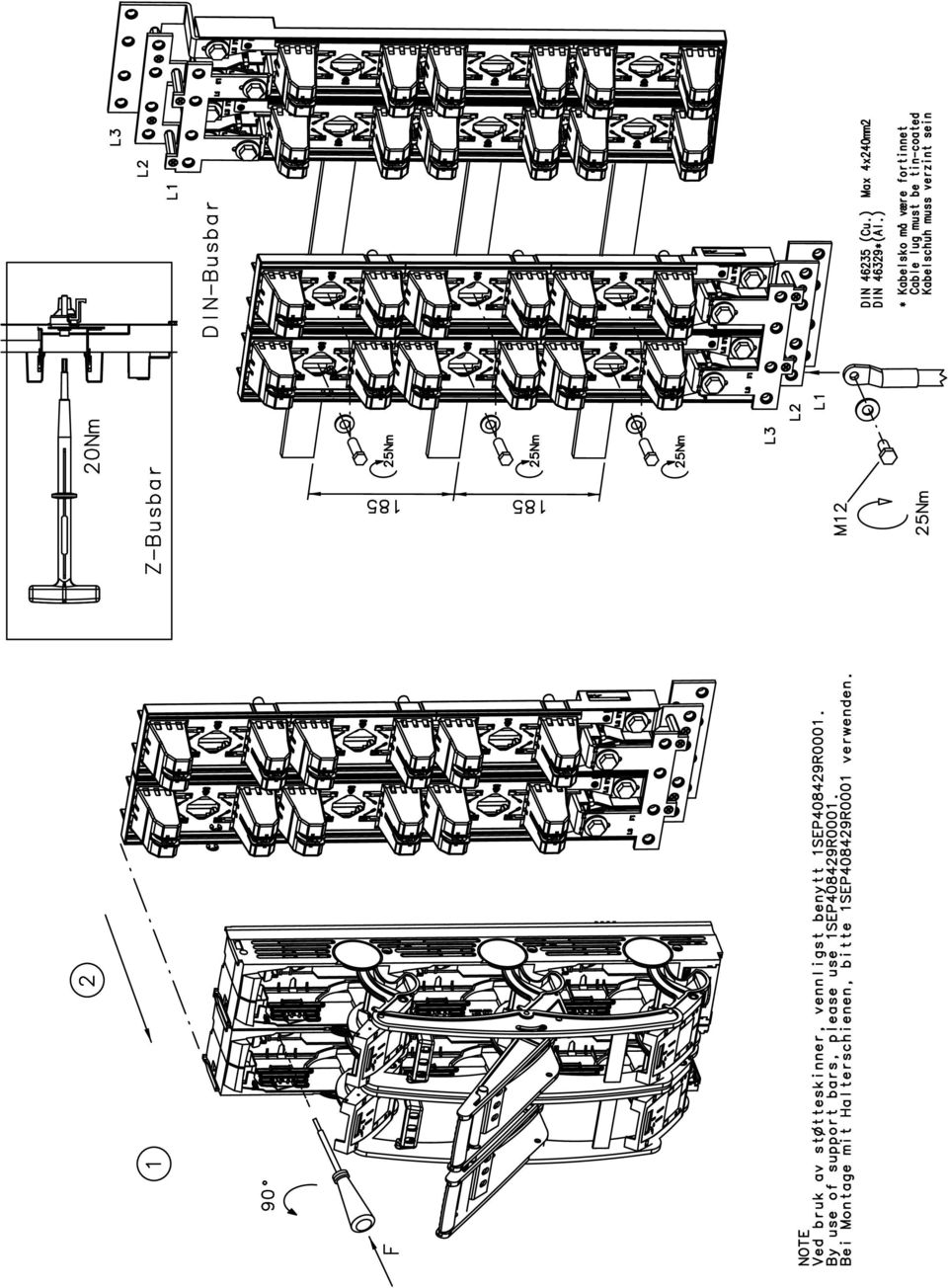

12 6mm 20Nm 6mm 20Nm L L2 L3 25Nm 25Nm 25Nm M12 25Nm L2 L3 L1 L2 DIN (Cu.) DIN 46239* (Al.) L3 L * Kabelsko må være fortinnet Cable lug must be tin-coated Kabelschuh muss verzint sein

13

14

15

16 Pidätämme itsellemme oikeuden ohjeen sisältö- sekä laitteiden mitta- ja rakennemuutoksiin ilman ennakkoilmoitusta.
