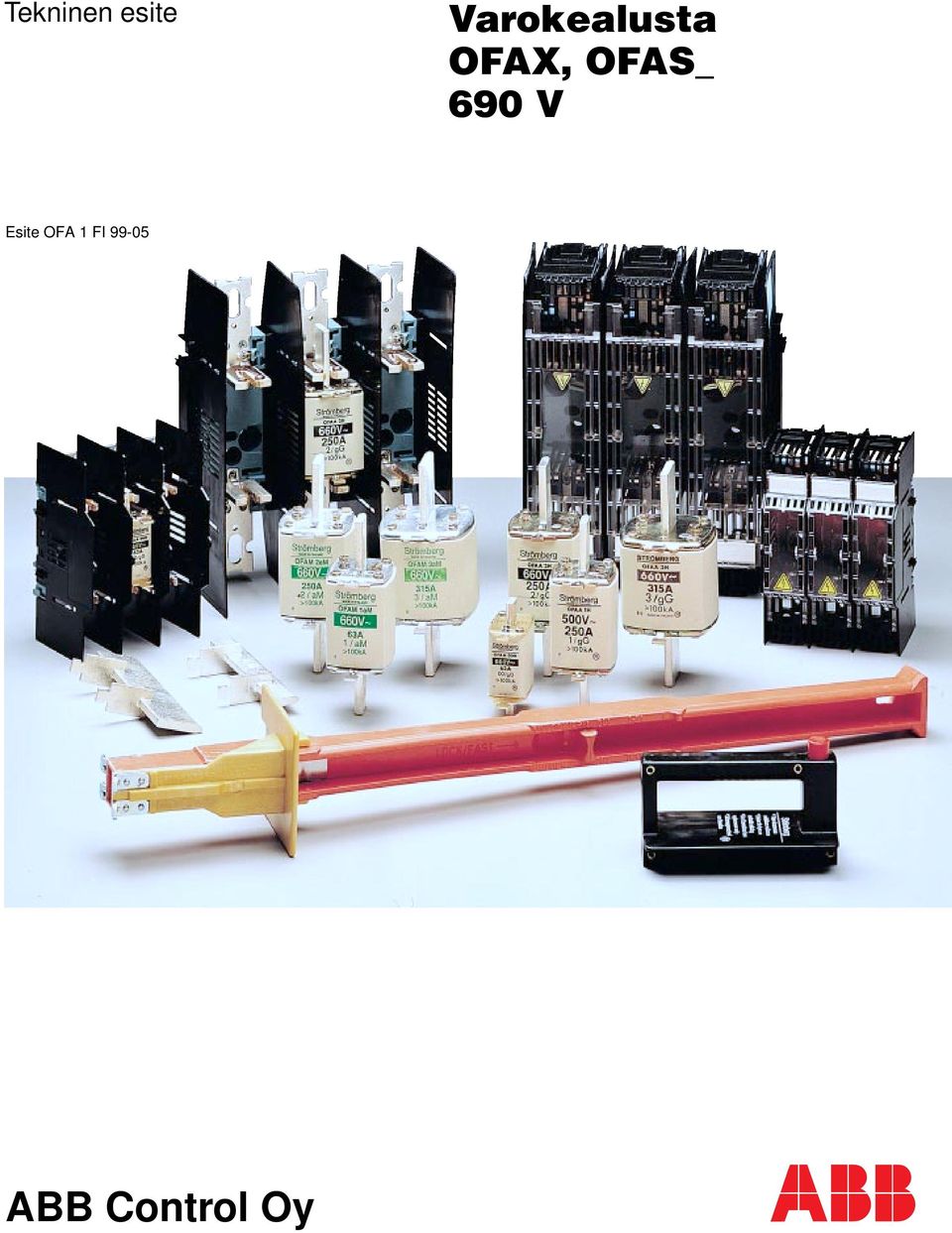

1 Tekninen esite Varokealusta OFAX, OFAS_ 690 V Esite OFA 1 FI 99-05

2 S00279A Varokealustat OFAX 00, 1, 2 ja OFAS_3 Normit: IEC IN SFS 5490 Hyväksynnät: SETI (Finland) Lloyd's Register of Shipping (OFAS_) Register of Shipping of the U.S.S.R. (OFAS_) KEMA (OFAX 00) Tekniset tiedot: Laji IEC-koko In [A] Sulakekoko OFAX 00_ OFAX 1_ OFAX 2_ OFAS_ Varokealustat OFAX _, helppo ja nopea asentaa Kosketussuojattu rakenne IP 20 Helppo ja nopea asentaa - asennettavissa CENELEC EN koottavissa myös itse ilman työkaluja halutun kokoiseksi 1 -napaisista elementeistä - ruuviliitin 2,5 m 2 sulakevalvontaa, mittausta tms. varten Kosketinjouset ovat ruostumatonta terästä. Hopeoitu kuparikosketin on muotoiltu niin, että sulake pysyy myös tärinässä paikoillaan. Varokealustat OFAX_, lajimerkin muodostaminen OFAX 00 S 3 Vain koossa 00: tyhjä = liitinkiskon leveys 15 mm L = liitinkiskon leveys 20 mm Napaluku Suojausluokka A = avoin rakenne välilevyillä P = avoin rakenne, välilevyt myös päädyissä S = kosketussuojattu rakenne, IP 20 Varokealustan koko (00, 1 tai 2) 2

3 OFAX 00 Ruuviliitin 2,5 mm 2 sulakevalvontaa, mittausta tms. varten Hopeoitu kuparikosketin muotoiltu pitämään sulake paikallaan myös tärinässä. Kosketinjouset ruostumatonta terästä. 160 A 690V IP 20 IEC 269 Standardien mukaiset kiinnitysmitat. Pikakiinnitys 75 mm IN-kiskoon, CENELEC EN Kaapeliaukko lohkaistavissa kaapelikoon mukaan Läpinäkyvä kosketussuoja, sulakkeen merkinnät helposti nähtävissä Liitinsuoja, kiinnitys pikaliitoksella, irroitettavissa kätevästi ruuvitaltalla Runko lämmön ja pintavirran kestävää muovia S00288A Kaksi kiskoleveyttä. Runsaasti liitin vaihtoehtoja Välilevy pikaliitoksella Paikka suurelle merkintäkilvelle (S-malleissa vakiona) Saranoitu kosketussuoja avautuu 180 Liitinsuoja Suojalevyn takana oleva merkintäkilpi 3

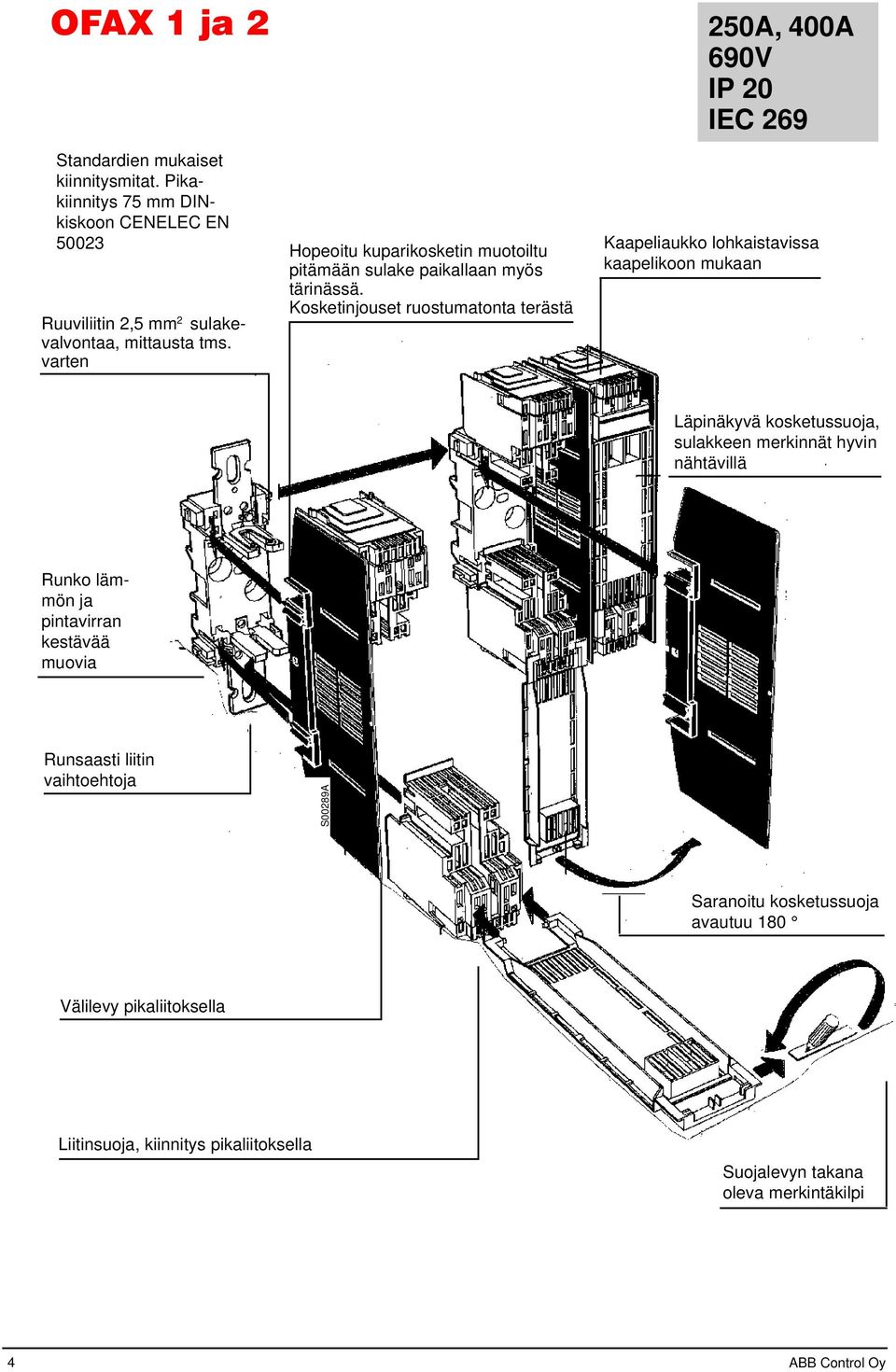

4 OFAX 1 ja 2 Standardien mukaiset kiinnitysmitat. Pikakiinnitys 75 mm INkiskoon CENELEC EN Ruuviliitin 2,5 mm 2 sulakevalvontaa, mittausta tms. varten Hopeoitu kuparikosketin muotoiltu pitämään sulake paikallaan myös tärinässä. Kosketinjouset ruostumatonta terästä 250A, 400A 690V IP 20 IEC 269 Kaapeliaukko lohkaistavissa kaapelikoon mukaan Läpinäkyvä kosketussuoja, sulakkeen merkinnät hyvin nähtävillä Runko lämmön ja pintavirran kestävää muovia Runsaasti liitin vaihtoehtoja S00289A Saranoitu kosketussuoja avautuu 180 Välilevy pikaliitoksella Liitinsuoja, kiinnitys pikaliitoksella Suojalevyn takana oleva merkintäkilpi 4

5 S00306A S00302A S00308A S00304A Varokealustat OFAX, OFAS_ Tekniset tiedot ja tilaustiedot Varokealustat 690 V, koot 00, 1, 2 ja 3 Laji Napa- Liitinkis- I n Huomautuksia Pakkaus- Paino luku kon lev. koko [mm] [A] [kpl] [kg] OFAX 00 S1 1 Kosketussuojattu OFAX 00 S2 2 rakenne OFAX 00 S3 3 IP OFAX_ S1, S1L OFAX_ S3 OFAX 00 P1 1 Avoin rakenne, väli OFAX 00 P levyt myös päädyissä OFAX 00 A1 1 Avoin rakenne, OFAX 00 A3 3 välilevyillä OFAX 00 S1L 1 Kosketussuojattu OFAX 00 S2L 2 rakenne OFAX 00 S3L 3 IP OFAX_ P1L OFAX_ P3L OFAX 00 P1L 1 Avoin rakenne, väli OFAX 00 P3L 3 20 levyt myös päädyissä OFAX 00 A1L 1 Avoin rakenne, OFAX 00 A3L 3 välilevyillä S00298A S00300A OFAX 1 S1 1 Kosketussuojattu OFAX 1 S2 2 rakenne OFAX 1 S3 3 IP OFAX_ A1L OFAX_ A3L OFAX 1 P1 1 Avoin rakenne, väli OFAX 1 P levyt myös päädyissä OFAX 1 A1 1 Avoin rakenne, OFAX 1 A3 3 välilevyillä S00271A S00274A OFAX 2 S1 1 Kosketussuojattu OFAX 2 S2 2 rakenne OFAX 2 S3 3 IP OFASA 3 OFASB 3 OFAX 2 P1 1 Avoin rakenne, väli OFAX 2 P levyt myös päädyissä OFAX 2 A1 1 Avoin rakenne, OFAX 2 A3 3 välilevyillä OFASA 3 1 Avoin rakenne, OFASB vaiheisessa väli levyt myös päädyissä HUOM Varokealustat toimitetaan ilman liitintarvikkeita. 5

6 S00295A S00294A S00293A S00291A Varokealustat OFAX, OFAS_ Tekniset tiedot ja tilaustiedot Lisävarusteet S00085A OZXB 1 S00089A OZXB 3 / OZXB 5 Liitintarvikkeet (tilattava erikseen) Laji Varoke- Liitinkiskon Liitin- Huomautuksia Pakkausalustan leveys tarvike-. koko koko [mm] pakkaus [kpl] OZXB mm 2 Al/Cu OZXB 2 00_L 20 Kaapeliliitin mm 2 Al/Cu OZXB 3 pakkaus mm 2 Al/Cu OZXB 4 sekä 2 x ( ) mm 2 Al/Cu 3 OZXB 5 1, 2, 3 25, 30, 40 Al- että Cukaapeleille Al/Cu mm OZXB 6 OFASB x ( ) mm 2 Al/Cu S00087A S00083A OZXB 2 OZXA 7 OZXB 4 / OZXB 6 OZXA 11 OZXA mm 2 Cu OZXA mm 2 Cu OZXA mm 2 Cu Kaapeliliitin- 6 OZXA pakkaus mm 2 Cu Cu-kaape- 2 x ( ) mm 2 Cu lille OZXA mm 2 Cu 2 x ( ) mm 2 Cu OZXE M6 x 20 mm OZXE 1 00_L 20 M8 x 20 mm Liitinpultti- OZXE 5 1, 2 25, 30 pakkaus M8 x 30 mm 6 OZXE 2 M10 x 30 mm OZXE 6 1, 2, 3 25, 30, 40 M10 x 40 mm OZXE M12 x 40 mm OZXA 13, 14 OZXA 16 OZXE Lisätarvikkeet Laji Varokealustan Lisätarvike Pakkauskoko koko [kpl] OFAXZX 4 00 OFAXZX 9 1 Välilevy 10 OFAXZX 14 2 OFAXZX 5 00 Liitinsuoja 10 OFAXZX10 1, 2 20 S00275A OFAXZX 6 00 OFAXZX 11 1 Kosketussuoja 10 OFAXZX 15 2 OFAXZX 12 1, 2 Jatkokappale lii- 20 tinsuojan pidentämiseksi YKJA 58 x 30 00, 1, 2 Merkintäkilpi 1 OFAXZX 12 Varokekahvat Laji Sopii Huomautuksia Pakkauskoko varokekoolle [kpl] OFAXZX 6, 11, 15 OFAE 504 OFAE , 1, 2, 3 Varokekahva 1 S00371A S00368A S00082A S00369A S00090A S00095A OFAXZX 10 OFAXZX 5 OFAXZX 4, 9, 14 YKJA 58x30 S00370A OFAE 504 OFAE 505 6

7 S00277A S00313A S00309A S00316A S00314A S00315A S00318A S00287A Varokealustat OFAX Mittapiirrokset Ø J K K K EN L M OFAX_A_ C G F G G 75 H1 A1 S00310A H2 A2 S00311A H3 A3 S00312A N O OFAX_P_ B1 B2 B3 OFAX_S_ E E E B1 S00317A B2 B3 A1 A2 A3 B1 B2 B3 C E F G H1 H2 H3 ØJ K L M N O OFAX 00_ OFAX 1_ OFAX 2_ ) 2) Ø 4,5 27 Ø 4,5 27 1) OFAX 1S_: 119 2) OFAX 1S_: OFAX 00_ 6,6 x 10,6 S00278A 9 x OFAX 00_L S00286A R 4,5 11 x 23, OFAX 1_ OFAX 2_ R 4,5 11 x 23,5 7

8 S00270A S00272A Varokealustat OFAS_ Mittapiirrokset OFASA ,2 46 OFASB S00273A Pidätämme itsellemme oikeuden mitta- ja rakennemuutoksiin ilman ennakkoilmoitusta Pienjännitekojeet VAASA PL 622, VAASA Puh Fax SFS SERTIFIOITU LAATU- JÄRJESTELMÄ ISO 9001 SERTIFIOITU YMPÄRISTÖJÄRJESTELMÄ ISO SFS SERTIFIOITU TTT - BS 8800 SFS JÄRJESTELMÄ VANTAA PL 152, Vantaa Puh Fax ALUEMYYNTI KAAKKOIS- JA ETELÄ-SUOMI PL 152, Vantaa, Puh , Fax LOUNAIS-SUOMI Kalevantie 39, Turku, Puh , Fax KESKI-SUOMI PL 37, Tampere, Puh , Fax ITÄ-SUOMI PL 1724, Kuopio, Puh , Fax LÄNSI- JA POHJOIS-SUOMI PL 622, Vaasa, Puh , Fax
