1 Haaroitus- ja kaapelijakokaapit Laatua ja kestävyyttä

2 Ensto lyhyesti Ensto on sähköjärjestelmien ja -tarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen cleantech-yritys ja perheyhtiö, jonka järjestelmät ja tuotteet ovat avainasemassa sähköenergian jakelussa ja energiatehokkaassa käytössä. Olee sitoutuneita kestävään kehitykseen, ja tavoitteenae on olla maailman johtava yritys energiatehokkuuden alalla. Tuotteee ovat ympäristöystävällisiä, energiatehokkaita ja niiden jättämä hiilijalanjälki on pieni.

3 Sisällysluettelo Kaapelijakokaapit Enstolta 4 Ensto Rapid - asennusvalmiit jakokaapit 6 Kiskostolliset jakokaapit 8 Kytkimet, maadoituskannet ja liittimet 9 Kiskostot, sovittimet ja työkalut sekä lisätarvikkeet 10 Haaroituskaapit ja asennuslevyt 12 Tyhjät jakokaapit 16 Tievalaistuskeskus 17

4 Kaapelijakokaapit Enstolta Kaapelijakokaapit ja jalustat on valmistettu kuumasinkitystä 2 teräslevystä. Kaappien katto, joka on eristetty kondenssiveden muodostumisen estämiseksi, on 2 ruostumatonta terästä. Katto voidaan irrottaa asennuslevyjen asentamisen ajaksi. Korroosionkestävyyttä on parannettu polyesteripäällysteellä (80 ). Kaappien vakiovärinä ovat harmaa RAL 7037 ja vihreä RAL Jakokaapit soveltuvat myös 5-johdinjärjestelmään, kun käytetään maadoitussarjaa E-JS5. Kaappien kotelointiluokka on IP34D ja 630 A kiskosto ja kalusteet ovat luokaltaan IP 20. Jakokaapit ja komponentit ovat turvatekniikan keskuksen jännitetyöhön hyväksymiä. Kaappien iskunkestoisuus täyttää standardin SFS-EN vaatimukset. Kaapit on myös testattu arktisten olosuhteiden vaatimuksien mukaan. Moduulijärjestelmä Kaikki kiskostoon kiinnitettävät komponentit on mitoitettu moduulilukumäärän mukaan. Komponenttien vaatima kiskotila on ilmoitettu 6 moduuleissa, joten oikean kokoisen kaapin valinta on helppoa. Ulkoiset kiinnitykset Kaappien moleilla sivuilla on niittimutterit kaappien kiinnittämiseksi toisiinsa tai merkkitangon kiinnitystä varten. Tilapäinen virranotto Kaappien moleilla sivuilla on lukittava aukko tilapäistä virranottoa varten / 300 Numerointi Kaappien sisällä on pidin jakokaappikorttia varten. Kaappien ulkopuolinen numerointi tehdään kaappiin kiinnitettävään merkintäkiskoon Lukitus Sähkökaapeissa on vakiona kolmiolukitus, tyhjissä jakokaapeissa lukonsuojapesä ja lukonkieleke. Muut vaihtoehdot on sovittava erikseen. Jalusta Jalusta kuuluu kaappeihin vakiona. Se on lukittuna kuljetusasentoon kaapin sisälle, mistä se vedetään ulos ja lukitaan sopivaan asennussyvyyteen. Jakokaappeja on saatavana myös ilman jalustaa pylväsasennusta tai betonijalustaa varten KSE KSE 44 KSE 50 KSE 72 KSE / Kaapeleiden kiinnitys Kaapelit kiinnitetään kiinnityskiskoon joko kaapelikiinnikkeillä tai nippusiteillä. Kosteussulku 900 KSE 117 KSE 149 KSE Kondenssiveden estämiseksi on kaappeihin asennettavissa kosteussulku, joka estää kosteuden nousemisen maasta kaappiin. Kaapin ilmankiertoa on parannettu etupanelissa olevilla tuuletusaukoilla. 4

5 5

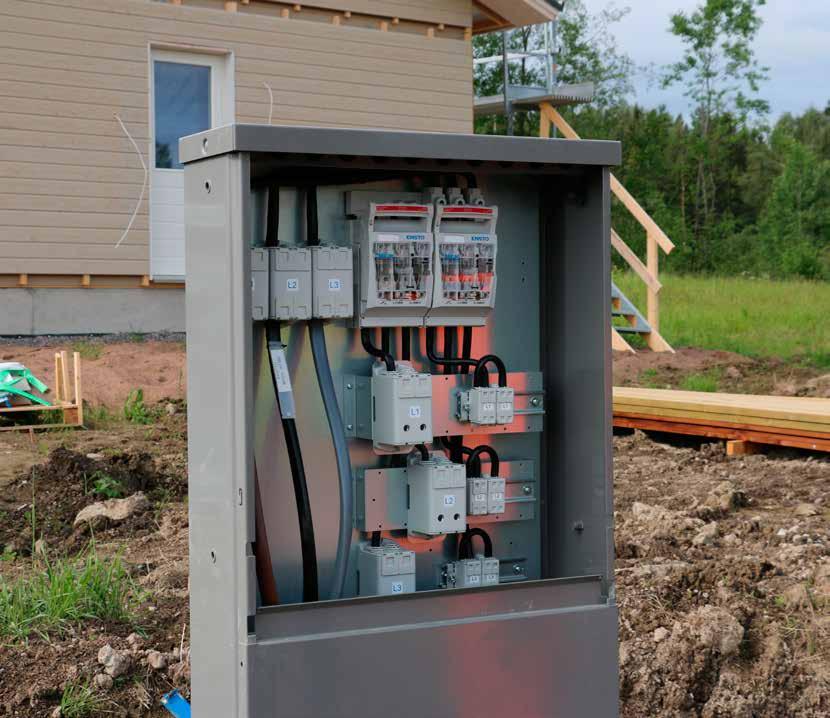

6 Ensto Rapid - asennusvalmiit jakokaapit Helppo, nopea ja kustannustehokas vaihtoehto Ensto Rapid - valmis ratkaisu Kaapelijakokaappi on perinteisesti kasattu kyenistä erillisistä komponenteista, yksi kerrallaan. - Ensto Rapid muuttaa perinteitä. Ensto Rapid -jakokaapit ovat valmiiksi asennettuja kokonaisuuksia, joissa jakokaappi, liittimet ja varokekytkimet ovat kaikki samassa paketissa. Asennuspaikalla tehtäväksi jää kaapin poistaminen laatikosta, jalustan laskeminen ja johdinten liittäminen tehdasoloissa kasattuun kaappiin. Miksi Ensto Rapid perinteisen jakokaapin sijaan? Ominaista jakeluverkossa oleville jakokaapeille on, että varokekytkimiä tarvitaan vain 1-3 kpl ja kaappeja syöttävän kaapelin suojaava sulake on enintään 250A. Ensto Rapid -jakokaapit on mitoitettu juuri tällaiseen tarpeeseen kevyeän mitoituksensa ja yksinkertaisean rakenteensa ansiosta. Lisäksi yksittäisen lähdön alle saadaan kytkettyä enintään neljä kaapelia. Väheän tilattavaa Sillä Ensto Rapid jakokaapit sisältävät kaikki komponentit valmiiksi asennettuina, oikea kokonaisuus on aina helppo tilata. Tämä vähentää myös asennuspaikalla syntyvän pakkausjätteen määrää. Ensto Rapid -jakokaapit Rapid 2.1/1 Rapid 2.2/11 Rapid 5.2/410 Rapid 5.3/411 Sähkönumero Maksimivirta 200 A 200 A 250 A 250 A Jännite U N 400 V 400 V 400 V 400 V Oikosulkuvirta I CW 10 ka Standardit EN EN EN IP34D EN IK10 EN Leveys Korkeus Syvyys ,5 56,5 Syöttö / haaroitus Mitat Varokelähtö 3 Varokelähtö 2 Varokelähtö 1 Käyttöalue Al/Cu Kaapeleita max Käyttöalue Al/Cu Kaapeleita max Sulakekoko Käyttöalue Al/Cu Kaapeleita max Sulakekoko Käyttöalue Al/Cu Kaapeleita max. 4 Sulakekoko 00 Ensto Rapid Ääriäisen nopea - komponentit esiasennettu tehtaalla - käyttövalmis välittömästi Kustannustehokas - edullisempi hankintahinta - säästöä kuljetuskustannuksissa 6

7 Ensto Rapid - asennusvalmiit jakokaapit Mallisto Ensto Rapid 2.1/1 Sähkönumero: Ensto Rapid 2.2/11 Sähkönumero: Maksimivirta: 200 A Maksimivirta: 200 A Runkojohto: 2 x Runkojohto: 2 x Yksi 160 A varokelähtö: Kaksi 160 A varokelähtöä: Korkeus: 850 Leveys: 275 Syvyys: 210 Korkeus: 850 Leveys: 275 Syvyys: 210 BP BP BP160A BP BP2x160A BP10-95 BP BP BP160A BP BP2x160A BP BP160A BP BP2x160A BP10-95 BP BP BP160A BP BP2x160A Ensto Rapid 5.2/410 Sähkönumero: Maksimivirta: 250 A Ensto Rapid 5.3/411 Sähkönumero: Maksimivirta: 250 A Runkojohto: 2 x Runkojohto: 2 x Kaksi 160 A varokelähtöä: 1: : Kolme 160 A varokelähtöä: 1: & 3: Korkeus: 850 Leveys: 610 Syvyys: 210 Korkeus: 850 Leveys: 610 Syvyys: 210 RAPID3.411 RAPID2.410 RAPID3.411 RAPID RAPID2.410 RAPID3.411 RAPID

8 Kiskostolliset (630 A, IP20) jakokaapit Harmaat RAL 7037 jakokaapit jalustalla, kaapin syvyys 300 Tuotekoodi Sähkönro Moduuleja Leveys Korkeus Syvyys E-KSEA6-72D E-KSEA6-94D E-KSEA6-117D E-KSEA6-149D Vihreät RAL 7008 jakokaapit jalustalla, kaapin syvyys 300 Tuotekoodi Sähkönro Moduuleja Leveys Korkeus Syvyys E-KSEB6-72D E-KSEB6-94D E-KSEB6-117D E-KSEB6-149D Vihreät RAL 7008 jakokaapit jalustalla, kaapin syvyys 198 Tuotekoodi Sähkönro Moduuleja Leveys Korkeus Syvyys E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB

9 Kytkimet, maadoituskannet ja liittimet Kytkimet E-DZ2x63A Tulppavarokealusta DIN 00 Jonovarokekytkin DIN 2 Jonovarokekytkin E-FSD Erotuslaite Sähkönro Nimellisvirta I n 2 x 63 A 160 A 400 A 400 A Nimellisjännite U n 500 V 500V 500 V 500 V Eristysjännite U i 660 V 1000 V 660 V 660 V Sulakekoko DZ II-III DIN 00 DIN Käyttöluokka IEC 408 (1985) AC 23, AC 22 AC 21 EN (1992) AC 23B AC 23B Kotelointiluokka IP 20 IP 20 IP 20 IP 20 Al/Cu (²) 2, / 2x Kytkinliittimet OC OC OC (toimitetaan 4 kpl) Ei erillisiä liittimiä OC OC OC Moduuleja à E-DZ2x63A tulppavarokealustassa on 2 kpl max. 63 A lähtöä. Tulppavarokealusta on varustettu jousikuormitteisilla sulakkeenpitimillä. Katkaisu tapahtuu veitsikoskettimilla, ei sulakkeella. Tulppavarokealusta soveltuu erinomaisesti saneerauskohteisiin sekä omakotitaloalueelle, koska jokainen kuluttaja voidaan kytkeä omaan lähtöön. Liittimet kuuluvat kytkimen rakenteeseen, joten erillisiä liittimiä ei tarvita. DIN A kytkimeen voidaan liittää yksi max. 95 ² tai kaksi saman poikkipintaista, max. 35 ² kaapelia, kun käytetään OC25-95 liittimiä. DIN A kytkimeen voidaan liittää yksi max 240 ² kaapeli OC liittimillä. Liittimet toimitetaan 4 kpl pakkauksissa ja ne on tilattava erikseen DIN 00 ja DIN 2 kytkimiin. E-FSD erotuslaitteessa on kiinteät koskettimet ja näkyvä avausväli. Katkaisu tapahtuu yksivaiheisesti. Kaapin ohikytkentä voidaan tehdä kytkemällä kaksi erotuslaitetta yhteen. Erotuslaite soveltuu käytettäväksi rengasverkossa erotuskohtana esim. oikosulkuveitsien tilalla. Kytkinliittimet on tilattava erikseen. Erotuslaitteille on suoritettu 100 % jännitekoestus tehtaalla Kaapelin kaikki vaiheet ja myös -johdin liitetään kytkimiin samalle korkeudelle, jolloin -johdinta ei tarvitse taivuttaa erillisen -kiskoon ja näin kaapelit on helpompi asentaa. Kaikki kytkimet sekä niihin liittyvät liittimet soveltuvat jännitetyöhön. Kaikkien komponenttien asennus tapahtuu 5 kuusiokoloavaimella E-MIN5. Maadoituskansilla voidaan maadoittaa kaapeli ja kiskosto. 9

10 Kytkimet, maadoituskannet ja liittimet Maadoituskannet Maadoituskannet E-JL 00 E-JL 2 S-nro Nimellisjännite Un 500 V 500V Eristysjännite Ui 1000 V 660 V Oikosulkuvirta, 1s 8,4 ka 8,4 ka Dynaaminen 18,7 ka 21,1 ka Oikosulkuvirta Standardi EN IEC 40 Kotelointiluokka IP 20 IP 20 Kytkimelle DIN 00 DIN Kytkinliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20 ja ne soveltuvat jännitetyöhön. Kytkinliitin Sähkönro Poikkipinta Al/Cu ( 2 ) Kytkimelle OC DIN OC /2x16-35 DIN OC DIN 2 ja E-FSD 0.6 OC DIN 2 ja E-FSD 0.6 Kiskoliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20, nimellisjännite 500 V ja ne soveltuvat jännitetyöhön. Kytkinliitin Sähkönro Poikkipinta Al/Cu ( 2 ) Nimellisvirta I n IC A 0.5 IC A 0.5 IC A 1.5 Kiskostot, sovittimet ja työkalut sekä lisätarvikkeet Saneerauskiskostot soveltuvat erinomaisesti vanhojen jakokaappien sekä muuntamoiden saneeraukseen. Kiskosto asennetaan vanhaan jakokaappiin, jolloin vanhat kytkimet ja sulakkeet voidaan korvata uusilla ja samalla vältytään koko kaapin vaihtamiselta. Kiskostojen kotelointiluokka IP 20. E-SS kiskostot soveltuvat vanhoihin jakokaappeihin ja E-STS kiskostot tyhjiin haaroituskaappeihin. Kosketussuojatut kiskostot (630 A, IP 20) vanhojen jakokaappien saneeraukseen Tuotekoodi Sähkönro Modulit á 6 Leveys Korkeus E-SS E-SS ,9 E-SS ,3 E-SS E-SS ,1 10

11 Kiskostot, sovittimet ja työkalut sekä lisätarvikkeet Sovitteet tulppavarokealustaan EDZ-2x63A Sovitteet asennetaan sulakkeen kanssa tulppavarokealustaan, jolloin estetään liian suuren sulakkeen asentaminen kytkimeen. Tuotekoodi Sähkönro Sulakekoko Pakkaus E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 Kahva jonovarokekytkimen rinnankytkentään Käytetään kytkettäessä kaksi DIN 2 kytkintä rinnan. Tuotekoodi Sähkönro Kuvaus Pakkaus E-HP Rinnankytkentäkahva 10 Tulppavarokekahvat E-PH1 ja E-PH3 Käytetään ohjauskahvana tulppavarokealustassa. E-PH1 sopii yksivaiheiseen katkaisuun ja E-PH3 kolmivaiheiseen katkaisuun. Tuotekoodi Sähkönro Kuvaus Pakkaus E-PH Tulppavarokekahva 10 Työkalut Kuusiokoloavaimia käytetään kaikkien kytkimien ja liittimien asentamiseen. Avaimet sopivat 1000 V jännitetyöhön ja täyttävät SFS-EN vaatimukset. E-MIN5 avaimeen sopii 3/8 momenttiavain. Kolmioavain E-TN käy kaappien oveen. Tuotekoodi Sähkönro Kuvaus Pakkaus E-TN Kolmioavain 25 E-MIN Kuusiokoloavain 5 25 E-EBRK Tukholma-lukon avain 1 Merkkitanko Jakokaapin sivuun voidaan kiinnittää merkkitanko (aurauskeppi). Tuotekoodi Sähkönro Pituus m SKK SKK Kaapelikiinnikkeet vedonpoistoon Kiinnityssiteet kaapeleiden kiinnittämiseen joko pylväisiin tai C-kiskoon. Tuotekoodi Sähkönro Kuvaus SH Pylväskiinnitysside Ø kaapelille SH Kiinnitysside C-kiskoon Ø kaapelille SH Pylväskiinnitysside komposiittipylväälle Ø kaapelille Maadoitussarja 5-johdinkaappeihin Maadoitussarjan avulla saadan jakokaappi muutettua 5-johdinjärjestelmään soveltuvaksi. Tuotekoodi Sähkönro Kaappiin E-JS E-KSE_6-44 E-JS E-KSE_6-50 E-JS E-KSE_6-72 E-JS E-KSE_6-94 E-JS E-KSE_6-117 Lukot jakokaappeihin Tuotekoodi Sähkönro Kuvaus E-TLT Kolmiokaralukko E-TLT Kolmiokaralukko telekaappiin E-TLT Lukkopesä Abloy-lukkoa varten E-TLT Tukholma-lukko 11

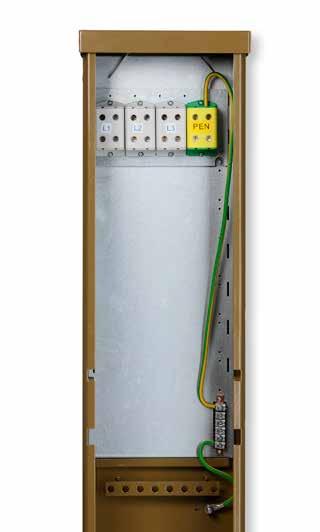

12 Haaroituskaapit ja asennuslevyt SCC SCCC Haaroituskaapit Haaroituskaapit on valmistettu galvanoidusta 2 vahvuisesta teräslevystä ja pinnattu polyesterimaalilla. Haaroituskaapin jalusta on integroitu kaappiin ja liu utettavissa ulos kaapista neljän pultin avulla. Kaapin havaittavuutta parantava merkkikeppi on asennettavissa kaapin kuallekin sivulle. BP10-95 BP Asennuslevyt Ensto Clampo haaroitusliittimet BP x KE67 - Al/Cu x KE67.3 maadoitusliitin - Al/Cu BP x KE68 - Al /Cu x KE68.3 maadoitusliitin - Al/Cu Maadoituskisko Liitännät 6 x 1, Cu 16 2 maadoitusjohdin valmiina kaapin ja asennuslevyn yhdistämiseksi BP160A BP2x160A Varokealustat 160A kahvavarokealustat Sulakekoko 00 Liittimet Al/Cu 2, Helppo kiinnitys asennuslevyyn Varokealustan kiinnitys BP10-95 tai BP asennuslevyihin käy yhdellä ruuvilla Valmis johdotus 3 tai 6 x Cu

13 Haaroituskaapit ja asennuslevyt Toimintaperiaate Kun käytetään asennuslevyjä BP10-95 tai BP35-150, voidaan kaappia käyttää niin 400 V kuin 1 kv verkoissa jäykkään haaroitukseen. Jos taas tarvitaan sulakesuojausta, voidaan asennuslevyt varustaa varokealustalla, jolloin lähteviä kaapeleita voidaan suojata max 160A sulakkeella. BP asennettuna haaroituskaappiin SCC BP ja BP160A asennettuina haaroituskaappiin SCC

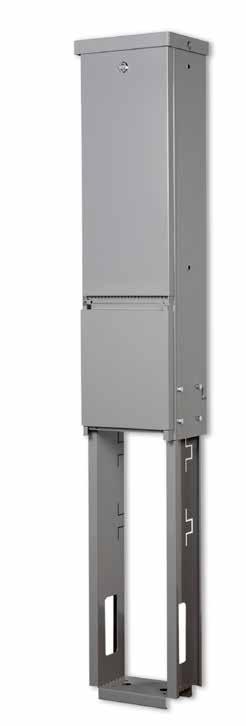

14 Haaroituskaapit ja asennuslevyt Tyhjät haaroituskaapit jalustalla Haaroituskaapit on valmistettu galvanoidusta 2 vahvuisesta teräslevystä ja pinnattu polyesterimaalilla. Haaroituskaapin jalusta on integroitu kaappiin ja liu utettavissa ulos kaapista neljän pultin avulla. Tuotekoodi Sähkönro Moduuleja Leveys Korkeus Syvyys SCC Vihreä, RAL SCCC Harmaa, RAL Asennuslevyt liittimillä Asennuslevyt sopivat käytettäväksi SCC ja SCCC haaroituskaappien kanssa. Haaroitusliittimet max. neljälle Al/Cu johtimelle. Asennuslevyissä on lisäksi maadoituskisko kaapin maadoitusten tekemiseen, sekä mahdollisuus lisätä kahvavarokeealusta BP160A. Kuvaus Tuotekoodi Sähkönro Johdinkoko 2 BP Al/Cu Asennuslevy kaappiin SCC(C) ,85 BP Al/Cu Asennuslevy kaappiin SCC(C) ,35 Kahvavarokealusta yhdellä varokkeella BP160A asennuslevy sopii käytettäväksi asennuslevyjen BP10-95 ja BP kanssa. Levyssä on asennettuna 160A kolmivaiheinen kahvavaroke jossa on valmiiksi liitettynä 50 ² Cu-kaapelit BP10-95 tai BP asennuslevyyn liittämistä varten. Kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. Tuotekoodi Sähkönro Sulakekoko Kuvaus BP160A Asennuslevy kahvavarokkeella 160A 1,75 Kahvavarokealusta kahdella varokkeella BP2x160A varokealusta sopii käytettäväksi asennuslevyjen BP10-95 ja BP kanssa. Levyssä on asennettuna kaksi 160A kolmivaiheista kahvavaroketta joissa on valmiiksi liitettynä 50 ² Cu-kaapelit BP10-95 tai BP asennuslevyyn liittämistä varten. Kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. BP2x160AH varokealustan talolähdön kahvavarokkeessa on valmiina liittimet ² Al/Cu kaapelin liittämistä varten. Runkojohdon haaroitusta varten kahvavarokkeessa on valmiit liittimet ² Al/Cu kaapelin liittämistä varten. Tuotekoodi Sähkönro Sulakekoko Kuvaus BP2x160A Asennuslevy kahdella kahvavarokkeella 4,4 BP2x160AH Asennuslevy kahdella kahvavarokkeella, runkojohdon haaroitukseen 4,85 Kalustetut asennuslevyt Haaroittamiseen ja maadoitukseen tarvittavat komponentit on esiasennettu levyihin kiinni, joka lyhentää asennuspaikalla tehtävän työn kestoa merkittävästi. Asennuslevyjen kiinnittäminen kaappiin käy nopeasti ja kätevästi, kattoa irrottamatta. 14

15 Tyhjät jakokaapit Tyhjät jakokaapit sopivat. telekaapeiksi tai kojekaapeiksi esim. tievalaistus- tai mittauskeskusta varten. Tyhjät jakokaapit ovat ulkoisesti samanlaisia ja -kokoisia kuin kiskostolliset jakokaapit. Tyhjät kaapit toimitetaan tyhjinä varustettuina lukon kielekkeellä, muovisella lukon suojakotelolla ja kosteussululla. Mikäli kaappiin halutaan asentaa kolmiokaralukko, lukkopesä on tilattava erikseen. Kosteussulku estää kosteuden nousemisen maasta kaappiin. Telekaappeihin voidaan asentaa asennuslevy tai C-kiskoteline kojeita varten. Asennuslevyt on tilattava erikseen. Tyhjät jakokaapit kosteussululla Harmaat RAL 7037 jakokaapit jalustalla Tuotekoodi Sähkönro Leveys Korkeus E-KSTA E-KSTA E-KSTA E-KSOA Syvyys Harmaat RAL 7037 jakokaapit ilman jalustaa Tuotekoodi Sähkönro Leveys Korkeus E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA Syvyys Vihreät RAL 7008 jakokaapit jalustalla Tuotekoodi Sähkönro Leveys Korkeus E-KSTB E-KSTB E-KSTB E-KSTB E-KSOB Syvyys Vihreät RAL 7008 jakokaapit ilman jalustaa Tuotekoodi Sähkönro Leveys Korkeus E-KSTB E-KSTB E-KSTB E-KSOB Syvyys 15

16 Tievalaistuskeskus Tievalaistuskeskus soveltuu asennettavaksi E-KST 94 jakokaappeihin. Keskus on varustettu NH00- pääsulakkeilla ja liittymiskaapeli Al/Cu ² kytketään momenttiruuvisiin kaapelikenkiin. Keskus sisältää kaksi mittariristikkoa. Energian mittauksen lisäksi valaistusta voidaan ohjata esim. melko-, vko-, kello-, hämäräkytkin- tai ulkopuolisella ohjauksella. Lähtöjä on viisi, joista neljä on ohjauskontaktorien takana ja yksi voidaan muuttaa ohjauksen taakse. Viimeksimainittu on kytketty suoraan esim. tunnelivalaistusta varten. Valaistuksen ohjaukseen on kaksi kontaktoria täys- ja pudotusteholle. Tievalaistuskeskus Tuotekoodi Sähkönro Nimellisvirta EKVK A 16

17 17
