1 KAAPELINJAKOKAAPIT JA VALAISINPYLVÄSKALUSTEET Utility Networks

2

3 Sisällys Kaapelijakokaapit 4 Kiskostolliset jakokaapit 6 Haaroituskaapit 7 Tyhjät jakokaapit 8 Kytkimet ja maadoituskannet 10 Kiskostot 12 Sovitteet, työkalut ja lisätarvikkeet 13 KS-Design ohjelma 16 Valaisinpylväskalusteet ja -kaapit sekä talovaroke- ja haaroituskotelot 17

4 4 Kaapelijakokaapit Kaapelijakokaapit ja jalustat on valmistettu kuumasinkitystä 2 mm teräslevystä. Kaappien katto, joka on eristetty kondenssiveden muodostumisen estämiseksi, on 2 mm ruostumatonta terästä. Katto voidaan irrottaa asennuslevyjen asentamisen ajaksi. Korroosionkestävyyttä on parannettu polyesteripäällysteellä (80 mm). Kaappien vakiovärinä ovat harmaa RAL 7037 ja vihreä RAL Jakokaapit soveltuvat myös 5-johdinjärjestelmään, kun käytetään maadoitussarjaa E-JS5. Kaappien kotelointiluokka on IP34D ja 630 A kiskosto ja kalusteet ovat luokaltaan IP 20. Jakokaapit ja komponentit ovat turvatekniikan keskuksen jännitetyöhön hyväksymiä. Kaappien iskunkestoisuus täyttää standardin SFS-EN vaatimukset. Kaappi on myös testattu arktisten olosuhteiden vaatimuksien mukaan. Moduulijärjestelmä Kaikki kiskostoon kiinnitettävät komponentit on mitoitettu moduulilukumäärän mukaan. Komponenttien vaatima kiskotila on ilmoitettu 6 mm moduuleissa, joten oikean kokoisen kaapin valinta on helppoa. Ulkoiset kiinnitykset Kaappien molemmilla sivuilla on niittimutterit kaappien kiinnittämiseksi toisiinsa tai merkkitangon kiinnitystä varten. Tilapäinen virranotto Kaappien molemmilla sivuilla on lukittava aukko tilapäistä virranottoa varten. Numerointi Kaappien sisällä on pidin jakokaappikorttia varten. Kaappien ulkopuolinen numerointi tehdään kaappiin kiinnitettävään merkintäkiskoon. Lukitus Sähkökaapeissa on vakiona kolmiolukitus, tyhjissä jakokaapeissa lukonsuojapesä ja lukonkieleke. Muut vaihtoehdot on sovittava erikseen. Jalusta Jalusta kuuluu kaappeihin vakiona. Se on lukittuna kuljetusasentoon kaapin sisälle, mistä se vedetään ulos ja lukitaan sopivaan asennussyvyyteen. Jakokaappeja on saatavana myös ilman jalustaa pylväsasennusta tai betonijalustaa varten. Kaapeleiden kiinnitys Kaapelit kiinnitetään kiinnityskiskoon joko kaapelikiinnikkeillä tai nippusiteillä. Kosteussulku Kondenssiveden estämiseksi on kaappeihin asennettavissa kosteussulku, joka estää kosteuden nousemisen maasta kaappiin. Kaapin ilmankiertoa on parannettu etupanelissa olevilla tuuletusaukoilla.

5 5

6 6 Kiskostolliset (630 A, IP20) jakokaapit Harmaat RAL 7037 jakokaapit jalustalla: TYYPPI S-NRO MODUULEJA LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA Vihreät RAL 7008 jakokaapit jalustalla: TYYPPI S-NRO MODUULEJA LEVEYS KORKEUS SYVYYS PAINO mm mm m kg E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB Harmaat RAL 7037 jakokaapit ilman jalustaa: TYYPPI S-NRO MODUULEJA LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA E-KSEA Vihreät RAL 7008 jakokaapit ilman jalustaa: TYYPPI S-NRO MODUULEJA LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB E-KSEB

7 7 Haaroituskaapit Tyhjät haaroituskaapit on tarkoitettu jäykkään haaroitukseen liittimillä ilman kiskostoa ja kytkimiä. E-KSE 26.2 kaapissa haaroitus (max. 50 mm ² ) tehdään SV 50 liitin sarjalla, jolloin kaappiin voidaan liittää ketjutuksessa kaksi haaraa ja päättyvässä kaapelissa kolme haaraa. Mikäli kaapissa haaroitetaan useampi kaapeli, haaroitus tehdään KE liittimillä. Kaapissa on M8 ruuvi maadoitusta varten. E-KSE 44.2 kaapissa haaroitus (max. Al 95 mm ² ) tehdään SL 19.4-liittimillä ja SP 24-suojakoteloilla. Kaapissa on lisäksi erillinen PEN-kisko, jossa on liitin maadoituskuparia varten valmiina ja tila kolmelle KG 50-liittimelle, jotka on tilattava erikseen. Mikäli ko. kaapissa tehdään haaroitus max 50 mm ² kaapeleilla, haaroitus voidaan tehdä SV 50 liitinsarjalla. Haaroituskaappien E-KSE 26.2 ja E-KSE 44.2 periaatteellinen asennuskuva. Tyhjät haaroituskaapit jalustalla TYYPPI S-NRO VÄRI LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSEA Harmaa E-KSEB Vihreä E-KSEZ Sinkitty E-KSEA Harmaa E-KSEB Vihreä E-KSEZ Sinkitty

8 8 Tyhjät jakokaapit Tyhjät jakokaapit sopivat mm. telekaapeiksi tai kojekaapeiksi esim. tievalaistus- tai mittauskeskusta varten. Tyhjät jakokaapit ovat ulkoisesti samanlaisia ja -kokoisia kuin kiskostolliset jakokaapit. Tyhjät kaapit toimitetaan tyhjinä varustettuina lukon kielekkeellä, muovisella lukon suojakotelolla ja kosteussululla. Mikäli kaappiin halutaan asentaa kolmiokaralukko, lukkopesä on tilattava erikseen. Kosteussulku estää kosteuden nousemisen maasta kaappiin. Telekaappeihin voidaan asentaa asennuslevy tai C-kiskoteline kojeita varten. Asennuslevyt on tilattava erikseen. Tyhjät jakokaapit jalustalla ja kosteussululla Harmaat RAL 7037 jakokaapit TYYPPI S-NRO LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA E-KSTA Vihreät RAL 7008 jakokaapit TYYPPI S-NRO LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSTB E-KSTB E-KSTB E-KSTB E-KSOB E-KSTB Tyhjät jakokaapit ilman jalustaa ja kosteussululla Harmaat RAL 7037 jakokaapit TYYPPI S-NRO LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSTA E-KSTA E-KSTA E-KSTA E-KSOA E-KSTA Vihreät RAL 7008 jakokaapit TYYPPI S-NRO LEVEYS KORKEUS SYVYYS PAINO mm mm mm kg E-KSTB E-KSTB E-KSTB E-KSOB E-KSTB Jakokaappi E-KSTA 44.1 sopii myös pylväsasennukseen. Pylväsasennussarja E-SF6-44 S-nro

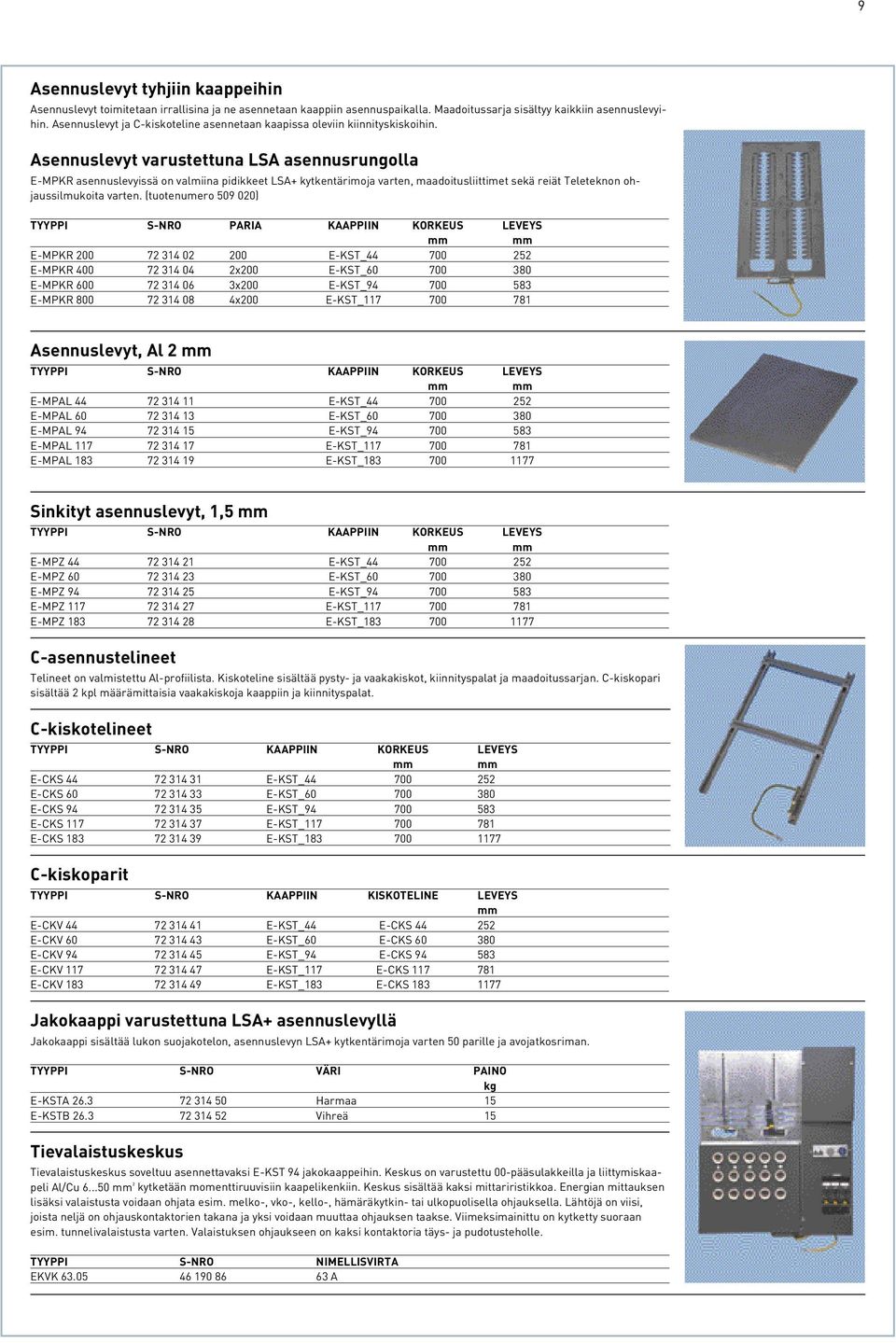

9 9 Asennuslevyt tyhjiin kaappeihin Asennuslevyt toimitetaan irrallisina ja ne asennetaan kaappiin asennuspaikalla. Maadoitussarja sisältyy kaikkiin asennuslevyihin. Asennuslevyt ja C-kiskoteline asennetaan kaapissa oleviin kiinnityskiskoihin. Asennuslevyt varustettuna LSA asennusrungolla E-MPKR asennuslevyissä on valmiina pidikkeet LSA+ kytkentärimoja varten, maadoitusliittimet sekä reiät Teleteknon ohjaussilmukoita varten. (tuotenumero ) TYYPPI S-NRO PARIA KAAPPIIN KORKEUS LEVEYS mm mm E-MPKR E-KST_ E-MPKR x200 E-KST_ E-MPKR x200 E-KST_ E-MPKR x200 E-KST_ Asennuslevyt, Al 2 mm TYYPPI S-NRO KAAPPIIN KORKEUS LEVEYS mm mm E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ E-MPAL E-KST_ Sinkityt asennuslevyt, 1,5 mm TYYPPI S-NRO KAAPPIIN KORKEUS LEVEYS mm mm E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ E-MPZ E-KST_ C-asennustelineet Telineet on valmistettu Al-profiilista. Kiskoteline sisältää pysty- ja vaakakiskot, kiinnityspalat ja maadoitussarjan. C-kiskopari sisältää 2 kpl määrämittaisia vaakakiskoja kaappiin ja kiinnityspalat. C-kiskotelineet TYYPPI S-NRO KAAPPIIN KORKEUS LEVEYS mm mm E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ E-CKS E-KST_ C-kiskoparit TYYPPI S-NRO KAAPPIIN KISKOTELINE LEVEYS mm E-CKV E-KST_44 E-CKS E-CKV E-KST_60 E-CKS E-CKV E-KST_94 E-CKS E-CKV E-KST_117 E-CKS E-CKV E-KST_183 E-CKS Jakokaappi varustettuna LSA+ asennuslevyllä Jakokaappi sisältää lukon suojakotelon, asennuslevyn LSA+ kytkentärimoja varten 50 parille ja avojatkosriman. TYYPPI S-NRO VÄRI PAINO kg E-KSTA Harmaa 15 E-KSTB Vihreä 15 Tievalaistuskeskus Tievalaistuskeskus soveltuu asennettavaksi E-KST 94 jakokaappeihin. Keskus on varustettu 00-pääsulakkeilla ja liittymiskaapeli Al/Cu mm ² kytketään momenttiruuvisiin kaapelikenkiin. Keskus sisältää kaksi mittariristikkoa. Energian mittauksen lisäksi valaistusta voidaan ohjata esim. melko-, vko-, kello-, hämäräkytkin- tai ulkopuolisella ohjauksella. Lähtöjä on viisi, joista neljä on ohjauskontaktorien takana ja yksi voidaan muuttaa ohjauksen taakse. Viimeksimainittu on kytketty suoraan esim. tunnelivalaistusta varten. Valaistuksen ohjaukseen on kaksi kontaktoria täys- ja pudotusteholle. TYYPPI S-NRO NIMELLISVIRTA EKVK A

10 10 Kytkimet ja maadoituskannet E-DZ2x63A tulppavarokealustassa on 2 kpl max. 63 A lähtöä. Tulppavarokealusta on varustettu jousikuormitteisilla sulakkeenpitimillä. Katkaisu tapahtuu veitsikoskettimilla, ei sulakkeella. Tulppavarokealusta soveltuu erinomaisesti saneerauskohteisiin sekä omakotitaloalueelle, koska jokainen kuluttaja voidaan kytkeä omaan lähtöön. Liittimet kuuluvat kytkimen rakenteeseen, joten erillisiä liittimiä ei tarvita. Sovitteet eri sulakkeille, ks. sivu 33. E-KLB A kytkimeen voidaan liittää yksi max. 95 mm ² tai kaksi saman poikkipintaista, max. 35 mm ² kaapelia, kun käytetään E-KK25-95 liittimiä. Liittimet toimitetaan 4 kpl pakkauksissa ja ne on tilattava erikseen E-KLB00 ja E-KLB2 kytkimiin. E-KLB2 400 A kytkimeen voidaan liittää yksi max 300 mm ² kaapeli E- KK liittimillä tai kaksi saman poikkipintaista mm ² kaapelia E-KK2x liittimillä. E-FSD erotuslaitteessa on kiinteät koskettimet ja näkyvä avausväli. Katkaisu tapahtuu yksivaiheisesti. Kaapin ohikytkentä voidaan tehdä kytkemällä kaksi erotuslaitetta yhteen. Erotuslaite soveltuu käytettäväksi rengasverkossa erotuskohtana esim. oikosulkuveitsien tilalla. Kytkinliittimet on tilattava erikseen. Erotuslaitteille on suoritettu 100 % jännitekoestus tehtaalla. Kaapelin kaikki vaiheet ja myös PEN-johdin liitetään kytkimiin samalle korkeudelle, jolloin PENjohdinta ei tarvitse taivuttaa erillisen PEN-kiskoon ja näin kaapelit on helpompi asentaa. Kaikki kytkimet sekä niihin liittyvät liittimet soveltuvat jännitetyöhön. Kaikkien komponenttien asennus tapahtuu 5 mm kuusiokoloavaimella E-MIN5. Maadoituskansilla voidaan maadoittaa kaapeli ja kiskosto. KYTKIMET E-DZ2x63A E-KLB 00 E-KLB 2 E-FSD TULPPAVAROKEALUSTA JONOVAROKEKYTKIN JONOVAROKEKYTKIN EROTUSLAITE S-nro Nimellisvirta I n 2 x 63 A 160 A 400 A 400 A Nimellisjännite U n 500 V 500V 500 V 500 V Eristysjännite U i 660 V 1000 V 660 V 660 V Sulakekoko DZ II-III DIN 00 DIN Käyttöluokka IEC 408 (1985) AC 23, AC 22 AC 21 EN (1992) AC 23B AC 23B Kotelointiluokka IP 20 IP 20 IP 20 IP 20 Al/Cu (mm²) 2, / 2x / 2x Kytkinliittimet E-KK10-35 E-KK50-95 E-KK50-95 toimitetaan 4 kpl Ei erillisiä liittimiä E-KK25-95 E-KK E-KK pakkauksissa. E-KK E-KK2x Moduuleja à 6mm Paino 2.1 kg 2.0 kg 6.4 kg 3.2 kg

11 11 MAADOITUSKANNET E-JL 00 E-JL 2 S-nro Nimellisjännite Un 500 V 500V Eristysjännite Ui 1000 V 660 V Oikosulkuvirta, 1s 8,4 ka 8,4 ka Dynaaminen 18,7 ka 21,1 ka Oikosulkuvirta Standardi EN IEC 40 Kotelointiluokka IP 20 IP 20 Kytkimelle E-KLB 00 E-KLB 2 Paino 0.5 kg 1.0 kg Kytkinliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20 ja ne soveltuva jännitetyöhön. KYTKINLIITIN S-NRO POIKKIPINTA KYTKIMELLE PAINO Al/Cu (mm²) kg E-KK E-KLB E-KK /2x16-35 E-KLB E-KK E-KLB2 0.6 E-FSD E-KK E-KLB2 0.6 E-FSD E-KK E-KLB2 0.6 E-FSD E-KK2x x E-KLB2 0.6 Kiskoliittimet Liittimet toimitetaan 4 kpl pakkauksissa. Liitinten kotelointiluokka on IP 20, nimellisjännite 500 V ja ne soveltuvat jännitetyöhön. KISKOLIITIN S-NRO POIKKIPINTA NIMELLISVIRTA PAINO Al/Cu (mm²) I n kg E-AK A 0.5 E-AK A 0.5 E-AK A 1.5 Liittimet haaroituskaappeihin TYYPPI S-NRO POIKKIPINTA mm² KE Al/Cu 4x16-50/2,5-35 KE Al/Cu 6x16-50/2,5-35 KG Al/Cu 1x95/2x35 SL Al 4x16-95 SP Suojakotelo SV xKE KE10.506

12 12 Kiskostot Saneerauskiskostot soveltuvat erinomaisesti vanhojen jakokaappien sekä muuntamoiden saneeraukseen. Kiskosto asennetaan vanhaan jakokaappiin, jolloin vanhat kytkimet ja sulakkeet voidaan korvata uusilla ja samalla vältytään koko kaapin vaihtamiselta. Kiskostojen kotelointiluokka IP 20. E-SS kiskostot soveltuvat vanhoihin jakokaappeihin, E-SS1600 muuntamoiden pj-keskukseen ja E-STS kiskostot tyhjiin haaroituskaappeihin. Kosketussuojatut kiskostot (630 A, IP 20) vanhojen jakokaappien saneeraukseen TYYPPI S-NRO KORKEUS LEVEYS KISKON PITUUS PAINO mm mm mod kg E-SS ,5 E-SS ,8 E-SS ,2 E-SS ,2 E-SS ,8 E-SS ,5 E-SS ,0 Kosketussuojatut kiskostot (630 A, IP 20) tyhjiin haaroituskaappeihin TYYPPI S-NRO HAAROITUSKAAPILLE PAINO kg E-STS E-KSE ,5 E-STS E-KSE ,0 Kosketussuojatut kiskostot (1600 A, IP 20) muuntamoiden pj-keskukseen Kiskosto on valmistettu HL-profiilista. Kiskostoon voidaan asentaa samat komponentit kuin jakokaappien kiskostoon. Muuntajalta tuleva syöttö voidaan liittää kiskoston taakse joko kaapelikengällä, joustavilla kiskoilla tai kiskoliittimillä. Kiskostoon voidaan asentaa myös maadoituspallot. TYYPPI S-NRO NIMITYS LEVEYS mm/mod E-SS Kiskosto 1600 A 961/135 E-SS Kiskosto 1600 A 1357/202 E-SS Kiskosto 1600 A 1687/257 E-SST Liitäntäkisko E-SSJ Maadoituspallot 4 kpl

13 13 Sovitteet, työkalut ja lisätarvikkeet Sovitteet tulppavarokealustaan EDZ-2x63A Sovitteet asennetaan sulakkeen kanssa tulppavarokealustaan, jolloin estetään liian suuren sulakkeen asentaminen kytkimeen. TYYPPI S-NRO SULAKEKOKO PAKKAUS E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 E-PI A 50 Kahva E-HP 2 Käytetään kytkettäessä kaksi E-KLB2 kytkintä rinnan. TYYPPI S-NRO NIMITYS PAKKAUS E-HP Rinnankytkentäkahva 10 Tulppavarokekahvat E-PH1 ja E-PH3 Käytetään ohjauskahvana tulppavarokealustassa. E-PH1 sopii yksivaiheiseen katkaisuun ja E-PH3 kolmivaiheiseen katkaisuun. TYYPPI S-NRO NIMITYS PAKKAUS E-PH Tulppavarokekahva 10 E-PH Tulppavarokekahva 10 Avaimet Kuusiokoloavaimia käytetään kaikkien kytkimien ja liittimien asentamiseen. Avaimet sopivat 1000 V jännitetyöhön ja täyttävät SFS-EN vaatimukset. E-MIN5 avaimeen sopii 3/8 momenttiavain. Kolmioavain E-TN käy kaappien oveen. TYYPPI S-NRO NIMITYS PAKKAUS E-TN Kolmioavain 25 E-MIN Kuusiokoloavain 5 mm 25 E-EBRK Tukholma-lukon avain 1

14 14 Pylväskiinnityssarja Jakokaapit voidaan kiinnittää pylvääseen pylväskiinnityssarjalla E-SF. Asennussarjan väri on RAL 7037 harmaa. Pylväsasennusta varten on saatavilla kaapelisuojat kiinnitystarvikkeineen. TYYPPI S-NRO KAAPILLE PAINO kg E-SF E-KS_ E-SF E-KS_ E-SF E-KS_ E-SF E-KS_94 25 Kaapelisuojat Pylväsasennusta käytettäessä kaapelit voidaan suojata kaapelisuojilla. Jakokaapista lähtevä kaapeli voidaan suojata E-KK kaapelisuojalla. Kaikki suojat ovat harmaita. TYYPPI S-NRO PYLVÄSASENNUS- PAINO SARJALLE kg E-KK E-SF E-KK50/ E-SF 50 ja Kiinnikkeet ja sulaketeline Suojaputket voidaan kiinnittää pylvääseen kiinnikkeellä E-RH3, johon mahtuu 3 suojaputkea, tai kiinnikkeellä E-RH7, johon mahtuu 7 suojaputkea. TYYPPI S-NRO NIMITYS PAINO kg E-RH Kiinnike 1,5 E-RH Kiinnike 2,5 E-SHL Sulaketeline 0,5 Kiinnityssarjat Jakokaapit voidaan kiinnittää toisiinsa E-SKF kiinnityssarjalla, kun esim. jakokaappi ja telekaappi asennetaan vierekkäin. Ilman jalustaa olevat kaapit voidaan kiinnittää betonijalustaan E-SKB kiinnitysarjalla. TYYPPI S-NRO KAAPIIN E-SKF Kaikki mallit E-SKB E-KS_60.1 E-SKB E-KS_72.1 E-SKB E-KS_94.1 E-SKB E-KS_117.1 E-SKB E-KS_183 E-SKBO E-KSO_117.1 Etupaneeli väliaikaiseen virranottoon TYYPPI S-NRO VÄRI PAINO PAKKAUS kg kpl FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä FPTCA Harmaa FPTCC Vihreä

15 15 Merkkitanko Jakokaapin sivuun voidaan kiinnittää merkkitanko (aurauskeppi). TYYPPI S-NRO PITUUS m SKK SKK Merkintäkilvet Jakokaappien ulkoinen merkintä voidaan tehdä tarroilla tai merkintäkilvillä. Merkintäkilvet kiinnitetään jakokaappiin kiinnitettävään merkintäkiskoon. Kiskoon sopii 8 kpl merkintäkilpiä. TYYPPI S-NRO NIMITYS KILPI NRO PAKKAUS kpl E-SNS Merkintäkisko 20 E-SNS Merkintäkilpi 0 50 E-SNS Merkintäkilpi 1 50 E-SNS Merkintäkilpi 2 50 E-SNS Merkintäkilpi 3 50 E-SNS Merkintäkilpi 4 50 E-SNS Merkintäkilpi 5 50 E-SNS Merkintäkilpi 6 ja 9 50 E-SNS Merkintäkilpi 7 50 E-SNS Merkintäkilpi 8 50 E-SNS Merkintäkilpi tyhjä 50 E-SNS Merkintäkilpi - 50 Maadoitussarja 5-johdinkaappeihin Maadoitussarjan avulla saadan jakokaappi muutettua 5-johdinjärjestelmään soveltuvaksi. TYYPPI S-NRO KAAPPIIN E-JS E-KSE_6-26 E-JS E-KSE_6-44 E-JS E-KSE_6-50 E-JS E-KSE_6-72 E-JS E-KSE_6-94 E-JS E-KSE_6-117 E-JS E-KSE_6-183 Maadoitussarja asennuslevyihin TYYPPI S-NRO KAAPELIT E-JS5x max 5x16 mm ² Cu Lukot jakokaappeihin TYYPPI S-NRO KAAPPIIN E-TLT Kolmiokaralukko E-TLT Kolmiokaralukko TELEKAAPPIIN E-TLT Lukkopesä Abloy-lukkoa varten E-TLT Tukholma-lukko Korotuslevy jalustaan Korotuslevyn E-SKFP avulla jakokaapin korkeutta voidaan nostaa 300 mm, mikäli jakokaappi halutaan asentaa normaalia korkeammalle. Korotuslevy asennetaan jalustaan. Levyjä on saatavana harmaana ja vihreänä. TYYPPI S-NRO KAAPPIIN VÄRI E-SKFPA E-KS_ 26 Harmaa E-SKFPA E-KS_ 44 Harmaa E-SKFPA E-KS_ 50 Harmaa E-SKFPA E-KS_ 60 Harmaa E-SKFPA E-KS_ 72 Harmaa E-SKFPA E-KS_ 94 Harmaa E-SKFPA E-KS_ 117 Harmaa E-SKFPA E-KS_ 183 Harmaa E-SKFPB E-KS_ 26 Vihreä E-SKFPB E-KS_ 44 Vihreä E-SKFPB E-KS_ 50 Vihreä E-SKFPB E-KS_ 60 Vihreä E-SKFPB E-KS_ 72 Vihreä E-SKFPB E-KS_ 94 Vihreä E-SKFPB E-KS_ 117 Vihreä E-SKFPB E-KS_ 183 Vihreä

16 16 KS-Design ohjelma Verkostosuunnittelun, materiaalihankinnan ja tietojen säilyttämisen helpottamiseksi olemme kehittäneet KS-DESIGN 2002 tietokoneohjelman. Ohjelman avulla suunnittelijan on helppo valita oikea kaappi ja komponentit. Ohjelma laatii kalustuskuvan, piirikaavion ja materiaalilistan hintoineen. Saat myös halutessasi erikseen materiaali- ja työkustannukset. Kalustuskuvan avulla kaappiin tulevat kytkimet ja komponentit on helppo asentaa oikeille paikoilleen. Piirikaaviosta käy ilmi lähtöjen sulakekoot, kaapelityypit ja lähtöjen osoitteet. Piirikaavio voidaan säilyttää kaapissa ns. jakokaappikorttina. Tarvikelistaan tulostuvat kaikki kohteeseen tulevat tarvikkeet.

17 17 Valaisinpylväskalusteet ja -kaapit sekä talovaroke- ja haaroituskotelot Enstolla on laaja valikoima kalusteita helpottamaan alumiini- ja kuparikaapeleiden kytkemistä ja haaroittamista valaisinpylväissä. Ensto-liittimet ovat tinattuja, joten ne sopivat sekä Al- että Cu-johtimille (4 6 johdinta). Liittimiä voidaan käyttää L-, N-, PE- ja PEN-liitiminä tilanteen mukaan. Valikoimissamme on myös liitinsarjoja, varokepesiä, johdonsuojakatkaisijoita sekä täydellisiä kalustesarjoja, jotka nopeuttavat asennustyötä. Enston valaisinpylväskalusteet sopivat monille erilaisille valaisinpylväille. Enston valaisinpylväskaapit ovat joko kuumasinkittyjä tai maalattuja kaappeja. Kuumasinkitystä teräslevystä tehdyt kaapit on maalattu UV-kestoisella pulverimaalilla RAL 6013 (erikoistilauksesta myös muita RAL-värejä). Valaisinpylväskaappeja saa myös valmiiksi kalustettuina. Enston talovaroke- ja haaroituskotelot on valmistettu lämmön- ja iskunkestävästä kierrätettävästä polykarbonaatista ja sopivat sekä sisään että ulos (-50 C +130 C). Kotelopaketit sisältävät kaiken tarvittavan.

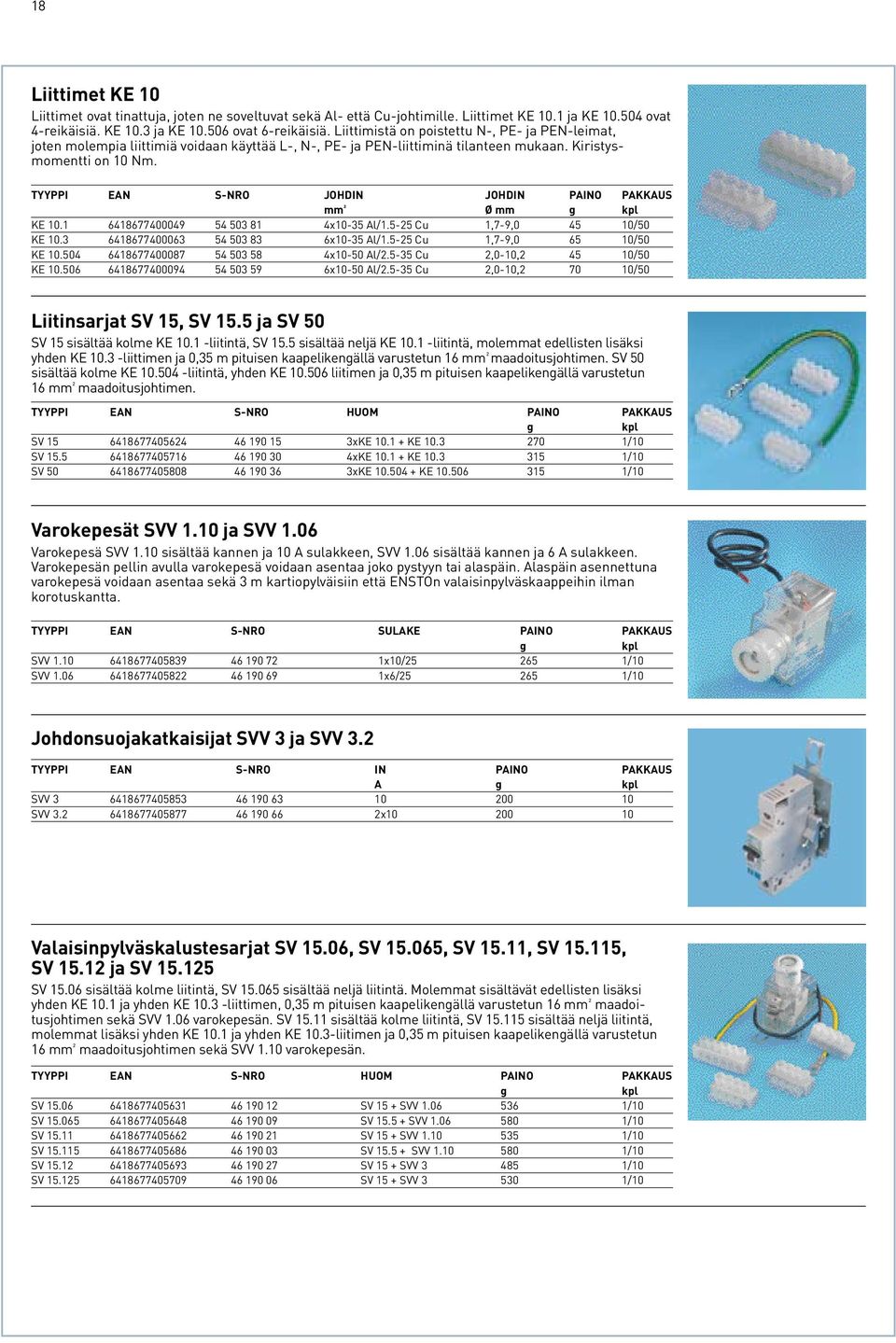

18 18 Liittimet KE 10 Liittimet ovat tinattuja, joten ne soveltuvat sekä Al- että Cu-johtimille. Liittimet KE 10.1 ja KE ovat 4-reikäisiä. KE 10.3 ja KE ovat 6-reikäisiä. Liittimistä on poistettu N-, PE- ja PEN-leimat, joten molempia liittimiä voidaan käyttää L-, N-, PE- ja PEN-liittiminä tilanteen mukaan. Kiristysmomentti on 10 Nm. Tyyppi EAN S-NRO JOHDIN JOHDIN Paino Pakkaus mm ² Ø mm g kpl KE x10-35 Al/ Cu 1,7-9, /50 KE x10-35 Al/ Cu 1,7-9, /50 KE x10-50 Al/ Cu 2,0-10, /50 KE x10-50 Al/ Cu 2,0-10, /50 Liitinsarjat SV 15, SV 15.5 ja SV 50 SV 15 sisältää kolme KE liitintä, SV 15.5 sisältää neljä KE liitintä, molemmat edellisten lisäksi yhden KE liittimen ja 0,35 m pituisen kaapelikengällä varustetun 16 mm ² maadoitusjohtimen. SV 50 sisältää kolme KE liitintä, yhden KE liitimen ja 0,35 m pituisen kaapelikengällä varustetun 16 mm ² maadoitusjohtimen. Tyyppi EAN S-NRO HUOM Paino Pakkaus g kpl SV xKE KE /10 SV xKE KE /10 SV xKE KE /10 Varokepesät SVV 1.10 ja SVV 1.06 Varokepesä SVV 1.10 sisältää kannen ja 10 A sulakkeen, SVV 1.06 sisältää kannen ja 6 A sulakkeen. Varokepesän pellin avulla varokepesä voidaan asentaa joko pystyyn tai alaspäin. Alaspäin asennettuna varokepesä voidaan asentaa sekä 3 m kartiopylväisiin että ENSTOn valaisinpylväskaappeihin ilman korotuskantta. Tyyppi EAN S-NRO SULAKE Paino Pakkaus g kpl SVV x10/ /10 SVV x6/ /10 Johdonsuojakatkaisijat SVV 3 ja SVV 3.2 Tyyppi EAN S-NRO IN Paino Pakkaus A g kpl SVV SVV x Valaisinpylväskalustesarjat SV 15.06, SV , SV 15.11, SV , SV ja SV SV sisältää kolme liitintä, SV sisältää neljä liitintä. Molemmat sisältävät edellisten lisäksi yhden KE 10.1 ja yhden KE liittimen, 0,35 m pituisen kaapelikengällä varustetun 16 mm ² maadoitusjohtimen sekä SVV 1.06 varokepesän. SV sisältää kolme liitintä, SV sisältää neljä liitintä, molemmat lisäk si yhden KE 10.1 ja yhden KE 10.3-liitimen ja 0,35 m pituisen kaapelikengällä varustetun 16 mm ² maadoitus johtimen sekä SVV 1.10 varokepesän. Tyyppi EAN S-NRO HUOM Paino Pakkaus g kpl SV SV 15 + SVV /10 SV SV SVV /10 SV SV 15 + SVV /10 SV SV SVV /10 SV SV 15 + SVV /10 SV SV 15 + SVV /10

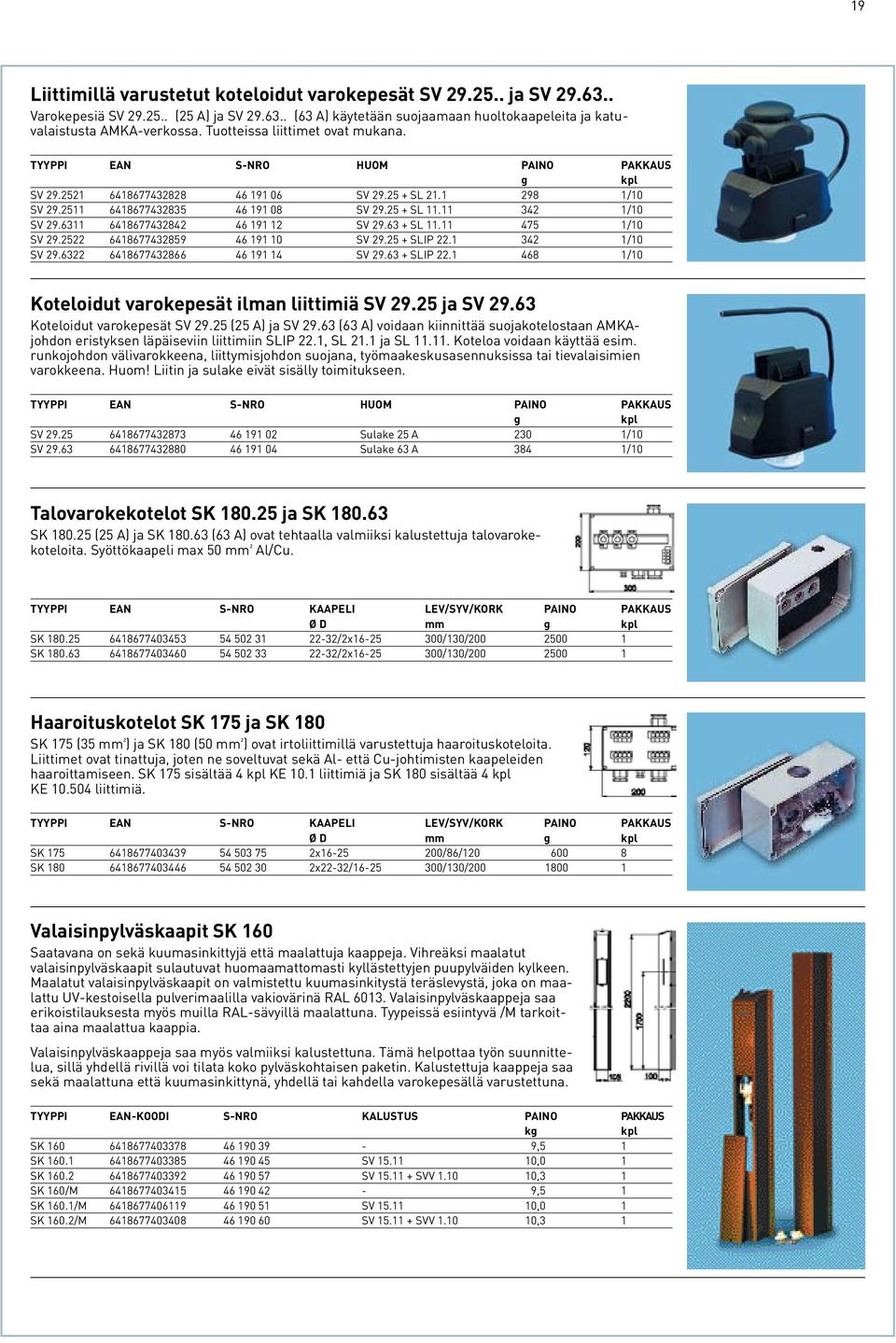

19 19 Liittimillä varustetut koteloidut varokepesät SV ja SV Varokepesiä SV (25 A) ja SV (63 A) käytetään suojaamaan huoltokaapeleita ja katuvalaistusta AMKA-verkossa. Tuotteissa liittimet ovat mukana. Tyyppi EAN S-NRO HUOM Paino Pakkaus g kpl SV SV SL /10 SV SV SL /10 SV SV SL /10 SV SV SLIP /10 SV SV SLIP /10 Koteloidut varokepesät ilman liittimiä SV ja SV Koteloidut varokepesät SV (25 A) ja SV (63 A) voidaan kiinnittää suojakotelostaan AMKAjohdon eristyksen läpäiseviin liittimiin SLIP 22.1, SL 21.1 ja SL Koteloa voidaan käyttää esim. runkojohdon välivarokkeena, liittymisjohdon suojana, työmaakeskusasennuksissa tai tievalaisimien varokkeena. Huom! Liitin ja sulake eivät sisälly toimitukseen. Tyyppi EAN S-NRO HUOM Paino Pakkaus g kpl SV Sulake 25 A 230 1/10 SV Sulake 63 A 384 1/10 Talovarokekotelot SK ja SK SK (25 A) ja SK (63 A) ovat tehtaalla valmiiksi kalustettuja talovarokekoteloita. Syöttökaapeli max 50 mm ² Al/Cu. Tyyppi EAN S-NRO kaapeli LEV/syv/kork Paino Pakkaus Ø d mm g kpl SK /2x /130/ SK /2x /130/ Haaroituskotelot SK 175 ja SK 180 SK 175 (35 mm ² ) ja SK 180 (50 mm ² ) ovat irtoliittimillä varustettuja haaroituskoteloita. Liittimet ovat tinattuja, joten ne soveltuvat sekä Al- että Cu-johtimisten kaapeleiden haaroittamiseen. SK 175 sisältää 4 kpl KE 10.1 liittimiä ja SK 180 sisältää 4 kpl KE liittimiä. Tyyppi EAN S-NRO KAAPELI LEV/syv/kork Paino Pakkaus Ø d mm g kpl SK x /86/ SK x22-32/ /130/ Valaisinpylväskaapit SK 160 Saatavana on sekä kuumasinkittyjä että maalattuja kaappeja. Vihreäksi maalatut valaisin pylväskaapit sulautuvat huomaamattomasti kyllästettyjen puupylväiden kylkeen. Maalatut valaisinpylväskaapit on valmistettu kuumasinkitystä teräslevystä, joka on maalattu UV-kestoi sella pulverimaalilla vakiovärinä RAL Valaisinpylväskaappeja saa erikoistilauksesta myös muilla RAL-sävyillä maalattuna. Tyypeissä esiintyvä /M tarkoittaa aina maalattua kaappia. Valaisinpylväskaappeja saa myös valmiiksi kalustettuna. Tämä helpottaa työn suunnittelua, sillä yhdellä rivillä voi tilata koko pylväskohtaisen paketin. Kalustettuja kaappeja saa sekä maalattuna että kuumasinkittynä, yhdellä tai kahdella varokepesällä varustettuna. Tyyppi EAN-koodi S-NRO Kalustus Paino Pakkaus kg kpl SK ,5 1 SK SV ,0 1 SK SV SVV ,3 1 SK 160/M ,5 1 SK 160.1/M SV ,0 1 SK 160.2/M SV SVV ,3 1
