Sisältö Tietoja uudesta tarrakirjoittimesta...53 Aloitusvinkkejä...53 Asetukset...54 Tarrakirjoittimeen tutustuminen...55 Tarran muotoileminen...

Transkriptio

1

2 Sisältö Tietoja uudesta tarrakirjoittimesta...53 Takuurekisteröinti...53 Aloitusvinkkejä...53 Virran kytkeminen...53 Paristojen asentaminen...53 Virtamuuntimen kytkeminen...53 Teippikasetin asentaminen...53 Asetukset...54 Kielen valitseminen...54 Mittayksiköiden valitseminen...54 Ensimmäisen tarran kirjoittaminen...54 Tarrakirjoittimeen tutustuminen...55 Virta...55 LCD-näyttö...55 CAPS-tila (vain suuret kirjaimet)...55 Vaihto-näppäin...55 Välilyönti...55 Askelpalautin...55 Peruutus...55 Navigointinäppäimet...55 Tarran muotoileminen...56 Fontin muuttaminen...56 Fonttityylien lisääminen...56 Ruutujen ja taustan tyylien lisääminen...56 Monirivisten tarrojen luonti...57 Muotoilujen sekoittaminen...57 Sarkainten käyttäminen...58 Symbolien ja erikoismerkkien käyttäminen...58 Symbolien lisääminen...58 Kielikohtaisten merkkien lisääminen...59 Valuuttasymbolit...59 Tulostusasetukset...59 Usean kopion tulostaminen...59 Sarjanumeroiden kirjoittaminen tarroihin...59 Tietyn pituisten tarrojen tulostaminen...59 Tarran esikatselu

3 Tekstin kohdistus...60 Leikkauasetuksen vaihto...60 Tulostuksen kontrastin säätö...60 Tarrakirjoittimen muistin käyttö...60 Tarran tekstien tallentaminen...60 Muotoilujen tallennus...61 Tallennettujen tarrojen ja muotoilujen lataus...61 Tarrakirjoittimen kunnosta huolehtiminen...61 Tarrakirjoittimen puhdistus...61 D1 -teippikasetit...62 Virtamuunnin...62 Vianetsintä...63 Dokumentaation palaute...64 Ympäristötiedot

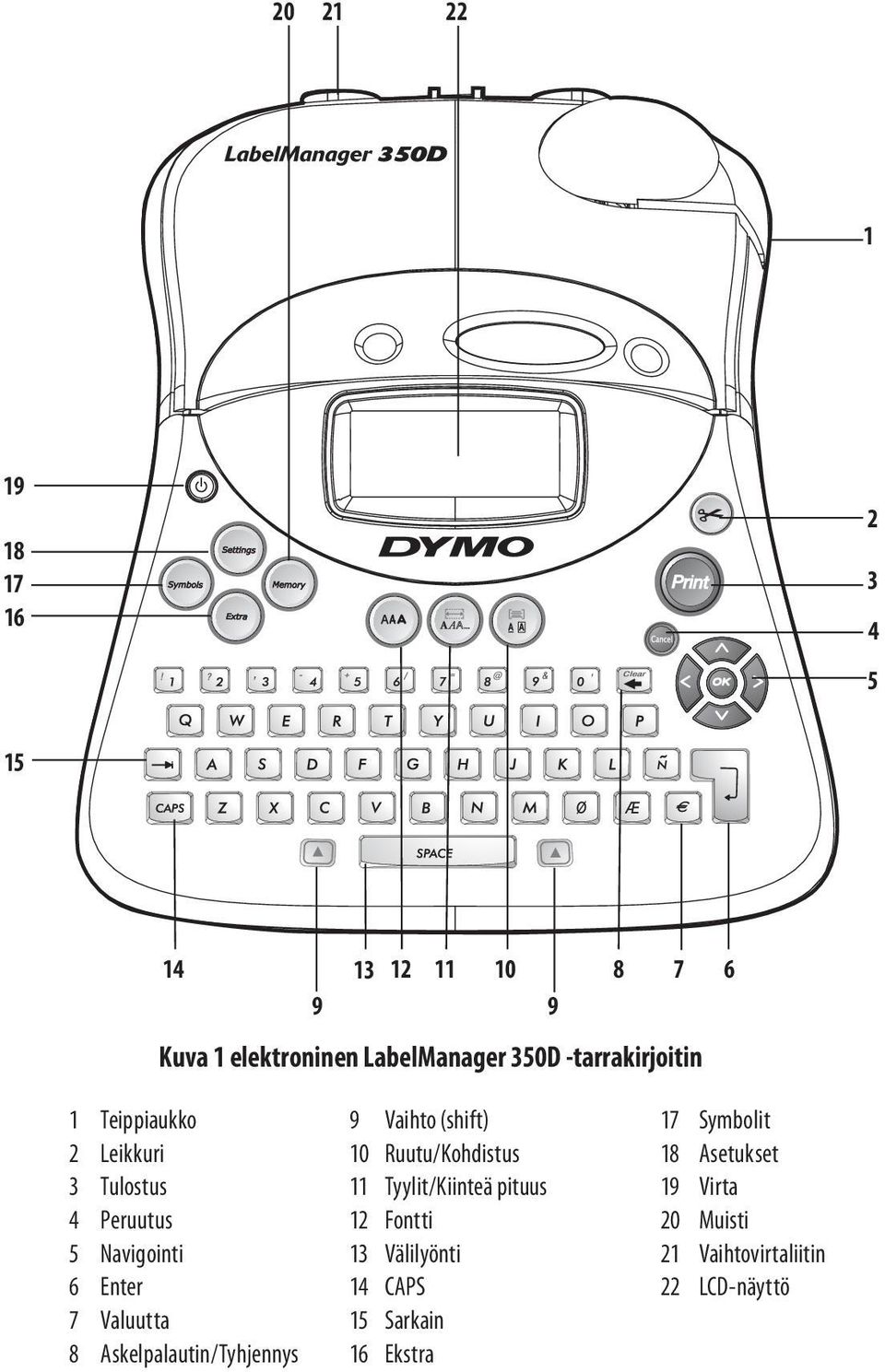

4 Kuva 1 elektroninen LabelManager 350D -tarrakirjoitin 6 1 Teippiaukko 9 Vaihto (shift) 17 Symbolit 2 Leikkuri 10 Ruutu/Kohdistus 18 Asetukset 3 Tulostus 11 Tyylit/Kiinteä pituus 19 Virta 4 Peruutus 12 Fontti 20 Muisti 5 Navigointi 13 Välilyönti 21 Vaihtovirtaliitin 6 Enter 14 CAPS 22 LCD-näyttö 7 Valuutta 15 Sarkain 8 Askelpalautin/Tyhjennys 16 Ekstra

5 Tietoja uudesta tarrakirjoittimesta Uudella elektronisella LabelManager 350D - tarrakirjoittimella voi luoda useita erilaisia, korkealaatuisia, itsestään kiinnittyviä tarroja. Tarrat voi tulostaa useassa eri koossa tai eri tyyleillä. Tarrakirjoitin käyttää 6 mm (1/4 ), 9 mm (3/8 ), 12 mm (1/2 ), ja 19 mm (3/4 ) D1 -teippikasetteja. Näitä teippikasettaja on saatavilla usealla eri materiaalilla. Osoitteessa on tietoja teippien ja lisälaitteiden saatavuudesta tarrakirjoittimellesi. Takuurekisteröinti Voit rekisteröidä tarrakirjoittimesi verkossa, osoitteessa Aloitusvinkkejä Tämän osion neuvoja noudattamalla opit kirjoittamaan ensimmäisen tarrasi. Virran kytkeminen Tarrakirjoitinta voi käyttää verkkovirralla tai parisoilla. Tarrakirjoitin sammuu virran säästämiseksi itsestään, jos sitä ei käytetä kahteen minuuttiin. Paristojen asentaminen Tarrakirjoitin käyttää kuuttaa AA-paristoa. Paristojen asentaminen 1. Avaa paristojen kansi. Katso kuvaa Huomioi paristojen napamerkinnät (+ ja ). 3. Sulje paristokansi. x Poista paristot, jos tarrakirjoitinta ei käytetä pitkään aikaan. Virtamuuntimen kytkeminen Virtamuuntimen liittämien tarrakirjoittimeen ohittaa paristot virranlähteenä. Virtamuuntimen kytkeminen 1. Liitä virtamuunnin laitteen vasemmassa yläreunassa olevaan virtaliittimeen. 2. Liitä virtamuuntimen toinen pää seinäpistokkeeseen. x Muista aina irrottaa tarrakirjoitin aluksi virtamuuntimesta, ja sitten vasta virtamuunnin pistokkeesta. Muuten viimeisimmät muistiasetukset nollaantuvat. Teippikasetin asentaminen Tarratulostimesi toimitetaan yhdellä D1 -teippikasetilla. Osoitteessa on tarjolla tietoa teippikasettien saatavuudesta ja ostamisesta. Teippikasetin asentaminen 1. Paina teippikasetin kantta teippikotelon avaamiseksi. Katso kuvaa 3. Kuva 3 Kuva 2 53

6 x Poista tulostuspäätä suojaava pahvi ennen tarrakirjoittimen ensimmäsitä käyttökertaa. Katso kuvaa 4. Kuva 4 Poista pahvi insert 2. Valitse käyttämääsi teippikasettia vastaava kasettikoko. Katso kuvaa 4. Kasetissa oleva lovi sopii valitsimeen, kun kasetti on asetettu paikalleen oikein. 3. Varmista, että teippi ja nauha kulkevat kireästi kasetin suun ohi, ja että teippi kulkee ohjaintappien välillä oikein. Nauhaa voi tarpeen vaatiessa kiristää kiertämällä rullaa myötäpäivään. 4. Aseta kasetti siten, että teippi ja nauha kulkevat tulostuspään ja puristustelan välissä. Katso kuvaa 5. NAKS! CLICK! 5. Paina kunnolla, kunnes kasetti napsahtaa paikoilleen. Varmista, että teippi ja nauha kulkevat oikein. 6. Sulje kasetin kansi ja paina A virran kytkemiseksi päälle. Asetukset Voit valita kielen ja mittayksiköt, joita haluat käytettävän laitteessa. Kielen valitseminen Kielivaihtoehtoja on tarjolla useita. Oletuskielenä käytetään englantia. Kielen valitseminen Settings 2. Valitse nuolinäppäimillä Set Language (valitse kieli) ja paina H. 3. Valitse haluamasi kieli ja paina H. Mittayksiköiden valitseminen Käytettäväksi mittayksiköksi voi valita millimetrit tai tuumat. Oletuksena käytetään tuumia. Mittayksiköiden asettaminen Settings 2. Valitse ylä- ja alanuolinäppäimillä Set Units (valitse yksiköt) ja paina H. 3. Valitse millimetrit tai tuumat ylä- ja alanuolinäppäimillä ja paina H. Ensimmäisen tarran kirjoittaminen Olet nyt valmis kirjoittamaan ensimmäisen tarrasi. Tarran tulostaminen 1. Paina A-painiketta. 2. Kirjoita tekstiä yksinkertaisen tarran luomiseksi. 3. Paina Print -painiketta tarran tulostamiseksi. Onnittelut! Olet juuri tulostanut ensimmäisen tarrasi. Jatka lukemista, jos haluat oppia lisää tarjolla olevista fonteista, tyyleistä ja muotoiluasetuksista. Kuva 5 54

7 Tarrakirjoittimeen tutustuminen Seuraavassa osiossa kuvaillaan laitteen jokaista ominaisuutta yksityiskohtaisesti. Opettele aluksi tarrakirjoittimen ominaisuus- ja toimintonäppänten sijainnit. Katso kuvaa 1. Virta A-painike kytkee laitteen virran päälle ja pois. Virta katkeaa automaattisesti, jos laitetta ei käytetä kahteen minuuttiin. Kun virta kytketään taikaisin, viimeksi luotu tarra näkyy ruudulla. Myös viimeksi vaitut tyyliasetukset palautetaan käyttöön. LCD-näyttö Tarrakirjoittimen LCD-näytöllä on 16 merkin pituinen rivi. Merkkejä ja välejä voi kuitenkin kirjoittaa yhteensä 99. Näytöllä näkyvät ominaisuusmerkit, jotta näet valitut ominaisuudet helposti. Katso kuvaa 6. CAPS-tila (vain suuret kirjaimet) Fontti Monta riviä Kiinteä pituus Tyyli Kohdistus Muotoilujen sekoittaminen Ruutu/ Alleviivaus kopioiden lukumäärä Automaattinen leikkaus Vierityspalkki CAPS-tila (vain suuret kirjaimet) æ -näppäin vaihtaa suurten ja pienten kirjainten välillä. CAPS-tilassa näytöllä näkyy CAPS-tilan ilmaisin, ja kaikki tässä tilassa kirjoitetut kirjaimet kirjoitetaan SUURINA. Kaikki kirjaimet kirjoitetaan pienellä, kun CAPS-tila on kytketty pois käytöstä. Vaihto-näppäin F-näppäin, yhdessä aakkosnäppäimen kanssa, vaihtaa valitun kirjaimen kokoasetuksen. Jos F-näppäintä käytetään yhdessä numero- tai toimintonäppäinten kanssa, se suorittaa kyseisessä näppäimessä näkyvän toissijaisen toiminnon. Jos painat esimerkiksi æ, osoittimen vasemmalla puolella oleva merkki pyyhitään pois, mutta jos painat F+æ näppäimiä yhdessä, koko tarran teksti ja muotoilut poistetaan käytöstä, ja näyttö on valmiina uutta tarraa varten. Välilyönti Välilyönti lisää tekstiin yhden "tyhjän välin". Askelpalautin æ-näppäin pyyhkii osoittimen vasemmalla puolella olevan merkin. F+æ pyyhkii koko tarran tekstin ja muotoilun. Peruutus -näppäimellä on mahdollista peruuttaa toimenpide tai poistua valikosta ilman, että valintaa suoritetaan. Navigointinäppäimet Voit tarkastella ja muokata tarraa vasemmalla ja oikealla nuolinäppäimellä. Valikoita puolestaan selataan ylä- ja alanuolinäppäimillä. Valinnat suoritetaan H-näppäimellä. Kuva 6 55

8 Tarran muotoileminen Voit valita useita erilaisia tarrojen ulkoasua parantavia muotoiluasetuksia. x Tämä tarrakirjoitin muistaa viimeksi valitut ominaisuudet, joten joka kerta kun avaat jonkin tässä osiossa kuvailluista valikoista, se avautuu viimeksi valitun asetuksen kohdalle. Fontin muuttaminen Valittavissa on kuusi erilaista fonttia: Arial Narrow Arial Normal Arial Wide Times New Roman BIG Aina kun valitset fontin, sitä sovelletaan avoinna olevan sivun kaikkiin merkkeihin. Fontin asettaminen 1. Paina näppäintä. 2. Valitse haluamasi fontti nuolinäppäimillä ja paina H. Fonttityylien lisääminen Voit valita kolmestatoista erilaisesta fonttityylistä. Katso kuvaa 7. Kerralla voidaan käyttää vain yhtä tyyliasetusta. Tyylejä voidaan käyttää akkosille, numeroille ja symboleille. Katso kohtaa Symbolien ja erikoismerkkien käyttäminen, jos haluat oppia lisää symbolien kirjoittamisesta. Tavallinen Pysty Kursiivi Lihavoitu Rajattu Varjo 3D Kursivoitu + lihavoitu Kursivoitu + rajattu Kursivoitu + varjo Kursivoitu + 3D Läpilyönti Peili Kuva 7 Fontin tyylin asettaminen 1. Paina -näppäintä. 2. Valitse haluamasi tyyli nuolinäppäimillä ja paina H. Ruutujen ja taustan tyylien lisääminen Voit korostaa tekstiä entisestään valitsemalla ruudun, alleviivauksen tai taustan tyylin. Tarran voi alleviivata, tai ympäröidä ruudulla tai taustalla (ei molempia kerralla). Kuvassa 8 näkyvät kaikki mahdolliset tyyliasetukset. 56

9 Alleviivaus Neliöruutu Terävä ruutu Pyöristetty ruutu Krokotiiliruutu Vieritysruutu 3D-ruutu Pisteet Monirivisten tarrojen luonti Kirjoitettavien rivien määrä riippuu käytettävän tarrateipin tyypistä: Korkeintaan kolme riviä 19 mm tarroilla Korkeintaan kaksi riviä 9 mm ja 12 mm tarroilla Korkeintaan yksi rivi 6 mm tarroilla Monirivisten tarrojen luominen 1. Kirjoita ensimmäisen rivin teksti ja paina D. Ensimmäisen rivin loppuun tulee näytölle uuden rivin merkki ë, joka ei tulostu paperille (ë). 2. Kirjoita toisen rivin teksti. Näytöllä näkyy rivi, jolle kirjoitat tekstiä. Alla olevassa esimerkissä toinen rivi on tarran aktiivinen rivi. Puukuosi Kuva 8 Tiilet Shakkilauta Parketti Timantit Punos Ruudun tyylin asettaminen 1. Paina -näppäintä. 2. Valitse haluamasi tyyli nuolinäppäimillä ja paina H. Kaksirivisten tarrojen molemmat rivit alleviivataan. Ruutuja käytettäessä molemmat rivit suljetaan kuitenkin yhteen ruutuun. 3. Riviltä liikutaan toiselle nuolinäppäimillä. Muotoilujen sekoittaminen Jos teksti on jaettu blokkeihin tai sivuihin, fontteja ja muotoilutyylejä voi sekoittaa niiden välillä. Jokaisen sivun välillä on sivunvaihto. Sivukoihtainen rivimäärä riippuu tarran leveydestä. Jokaiselle tarralle voi lisätä kaksi sivunvaihtoa. x Kohditusta, alleviivusta, ruututyylejä ja taustakuvioita ei voi sekoittaa samalla tarralla. Nämä tyylittelyt pätevät aina koko tarraan. Sivunvaihdon lisääminen 1. Kirjoita ja muotoile ensimmäisen sivun teksti. 2. Paina. 3. Valitse nuolinäppäimillä Insert Format Break (lisää muotoilun vaihto) ja paina H. 4. Jatka kirjoittamista ja muotoilua toisen sivun tekstille. 57

10 Sarkainten käyttäminen Voit lisätä moniriviseen tarraan sarkainpainalluksia tekstien kohdistamista varten. Sarkainpainallukset ovat kohdistettu vasemmalle, ja oletusväli on 50 mm (2,0 ). Sarkaimen välistyksen muuttaminen Settings 2. Valitse nuolinäppäimillä Set Tab Length (valitse sarkainpituus) ja paina H. 3. Nosta tai laske sarkainasetusta ylä- ja alanuolinäppäimillä ja paina H. Sarkainpainalluksen lisääminen 1. Kirjoita teksti. 2. Paina æ-näppäintä ja jatka kirjoittamista. Symbolien ja erikoismerkkien käyttäminen Voit lisätä tarroihisi symboleja ja erikoismerkkejä. Symbolien lisääminen Tarrakirjoitin tukee kuvassa 9 esillä olevia symboleja. Symbolin lisääminen Taulukon ensimmäisen rivin symbolit tulevat näkyviin näytölle. 2. Haluttu symboli valitaan nuolinäppäimillä. Vasen ja oikea nuoli vierittävät symboliluetteloa vaakatasossa. Ylä. ja alanuoli vierittävät symboliluetteloa pystytasossa. Tietylle riville pääsee nopeasti painamalla sitä vastaavaa kirjainta. 3. Kun haluttu symboli on valittu luettelosta, se lisätään tarran tekstiin H-näppäimellä. Kuva 9 58

11 Kielikohtaisten merkkien lisääminen Tarrakirjoitin tukee RACE-teknologian ansiosta laajennetua latinalaista merkkivalikoimaa. Kännykän näppäinten tavoin, tietyn kirjaimen painaminen nopeasti peräkkäin selaa kyseisen kirjaimen eri vaihtoehtoja. Jos painat esimerkiksi a-korjainta toistuvasti, näet kirjaimet a à á â ã ä å jne. Kirjaimen vaihtoehtojen esiintymisjärjestys riippuu käytössä olevasta kieliasetuksesta. Valuuttasymbolit Myös valuuttanäppäin hyödyntää RACE-teknologiaa eri valuuttasymbolien selaamiseen: $ Näiden symbolien esiintymisjärjestys riippuu näppäimistön versiosta ja valitusta kieliasetuksesta. Tulostusasetukset Voit tulostaa useita kopioita samasta tarrasta, tulostaa sarjanumeroituja ja tietyn pituisia tarroja, tarkastella tekstiä ja muotoilua sekä säätää tulostuskontrastia. Usean kopion tulostaminen Voit tulostaa korkeintaan 16 kappaletta samaa tarraa kerralla. Jos automaattinen leikkausominaisuus on pois päältä, tarrat erotellaan toisistaan katkoviivalla. Usean kopion tulostaminen samasta tarrasta 1. Paina ja aseta nuolinäppäimillä # Copies (kopioiden lkm.). 2. Kopioiden lukumäärää lisätään ylänuolinäppäimellä. 3. Kopioiden lukumäärää vähennetään alanuolinäppäimellä. 4. Paina H. 5. Paina Print tulostamisen aloittamiseksi. x Monimutkaisesti muotoillut tarrat voivat aiheuttaa lyhyen tauon tarrojen tulostuksen välillä. Tulostuksen jälkeen kopioiden oletusmääräksi palautetaan 1. Sarjanumeroiden kirjoittaminen tarroihin Voit tulostaa sarjan tarroja, joiden viimeistä numeroa nostetaan itsestään aina yhdellä. Sarjanumeroitujen tarrojen lukumäärä riippuu tulostettavien tarrojen lukumäärän asetuksesta. Vain viimeisen kirjaimen, välin tai välimerkin perässä olevaa lukua/numeroa muutetaan. Esimerkiksi, abc123 tulostetaan muodossa abc123, abc124, abc125 ja tulostetaan muodossa , , jne. Sarjanumerotoiminnon käyttäminen tarroissa 1. Kirjoita tarran teksti 2. Valitse tulostettavien tarrojen lukumäärä, kuten kohdassa "Usean kopion tulostaminen" on kuvailtu. 3. Paina. 4. Valitse nuolinäppäimillä Incremental Print (sarjanumerotulostus) ja paina H. 5. Paina Print. Tietyn pituisten tarrojen tulostaminen Tavallisesti tarran pituus riippuu kirjoitetun tekstin pituudesta. Tarra voidaan kuitenkin tarpeen vaatiessa pakottaa tekstin pituudesta riippumatta määrätyn pituiseksi. Voit määrittää kiinteän pituuden 2 mm (0,1 ) askelissa 40 millimetristä 400 millimetriin. Esiasetettu kiinteä pituus on 100 mm. Tälle asetukselle tehtävät muutokset pysyvät voimassa seuraavaan muutokseen asti. Tarran pituuden asettaminen 1. Paina F Valitse nuolinäppäimillä ON (PÄÄLLÄ) ja paina H. 3. Lisää pituutta ylänuolinäppäimellä. 4. Vähennä pituutta alanuolinäppäimellä. 5. Pituus lukitaan painamalla H. 6. Paina tarran tulostamisen jälkeen pituusasetuksen pois kytkemiseksi 6, muuten myös kaikki seuraavat tarrat tulostetaan saman pituisina. 59

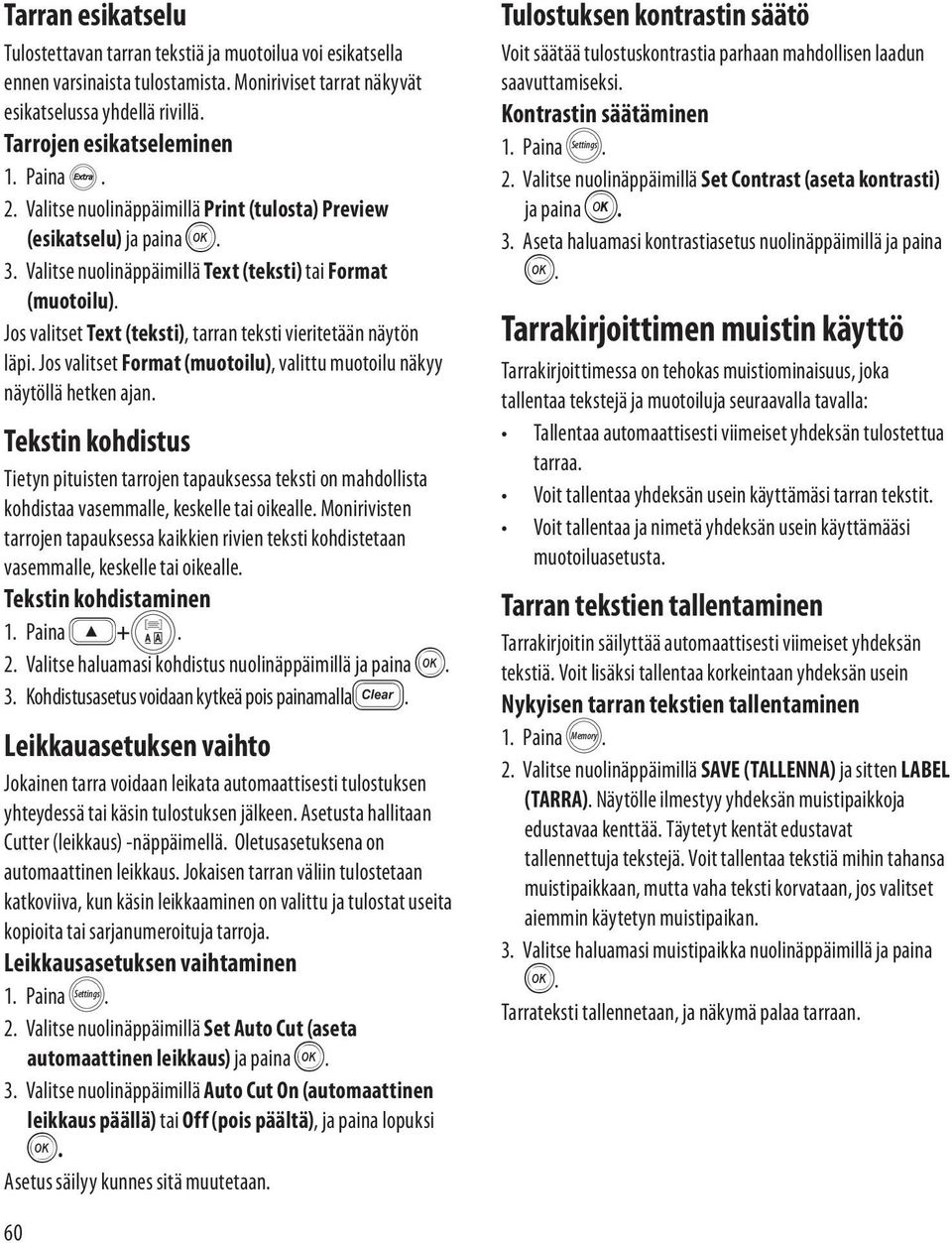

12 Tarran esikatselu Tulostettavan tarran tekstiä ja muotoilua voi esikatsella ennen varsinaista tulostamista. Moniriviset tarrat näkyvät esikatselussa yhdellä rivillä. Tarrojen esikatseleminen 2. Valitse nuolinäppäimillä Print (tulosta) Preview (esikatselu) ja paina H. 3. Valitse nuolinäppäimillä Text (teksti) tai Format (muotoilu). Jos valitset Text (teksti), tarran teksti vieritetään näytön läpi. Jos valitset Format (muotoilu), valittu muotoilu näkyy näytöllä hetken ajan. Tekstin kohdistus Tietyn pituisten tarrojen tapauksessa teksti on mahdollista kohdistaa vasemmalle, keskelle tai oikealle. Monirivisten tarrojen tapauksessa kaikkien rivien teksti kohdistetaan vasemmalle, keskelle tai oikealle. Tekstin kohdistaminen 1. Paina F+. 2. Valitse haluamasi kohdistus nuolinäppäimillä ja paina H. 3. Kohdistusasetus voidaan kytkeä pois painamalla 6. Leikkauasetuksen vaihto Jokainen tarra voidaan leikata automaattisesti tulostuksen yhteydessä tai käsin tulostuksen jälkeen. Asetusta hallitaan Cutter (leikkaus) -näppäimellä. Oletusasetuksena on automaattinen leikkaus. Jokaisen tarran väliin tulostetaan katkoviiva, kun käsin leikkaaminen on valittu ja tulostat useita kopioita tai sarjanumeroituja tarroja. Leikkausasetuksen vaihtaminen Settings 2. Valitse nuolinäppäimillä Set Auto Cut (aseta automaattinen leikkaus) ja paina H. 3. Valitse nuolinäppäimillä Auto Cut On (automaattinen leikkaus päällä) tai Off (pois päältä), ja paina lopuksi H. Asetus säilyy kunnes sitä muutetaan. Tulostuksen kontrastin säätö Voit säätää tulostuskontrastia parhaan mahdollisen laadun saavuttamiseksi. Kontrastin säätäminen Settings 2. Valitse nuolinäppäimillä Set Contrast (aseta kontrasti) ja paina H. 3. Aseta haluamasi kontrastiasetus nuolinäppäimillä ja paina H. Tarrakirjoittimen muistin käyttö Tarrakirjoittimessa on tehokas muistiominaisuus, joka tallentaa tekstejä ja muotoiluja seuraavalla tavalla: Tallentaa automaattisesti viimeiset yhdeksän tulostettua tarraa. Voit tallentaa yhdeksän usein käyttämäsi tarran tekstit. Voit tallentaa ja nimetä yhdeksän usein käyttämääsi muotoiluasetusta. Tarran tekstien tallentaminen Tarrakirjoitin säilyttää automaattisesti viimeiset yhdeksän tekstiä. Voit lisäksi tallentaa korkeintaan yhdeksän usein Nykyisen tarran tekstien tallentaminen Memory 2. Valitse nuolinäppäimillä SAVE (TALLENNA) ja sitten LABEL (TARRA). Näytölle ilmestyy yhdeksän muistipaikkoja edustavaa kenttää. Täytetyt kentät edustavat tallennettuja tekstejä. Voit tallentaa tekstiä mihin tahansa muistipaikkaan, mutta vaha teksti korvataan, jos valitset aiemmin käytetyn muistipaikan. 3. Valitse haluamasi muistipaikka nuolinäppäimillä ja paina H. Tarrateksti tallennetaan, ja näkymä palaa tarraan. 60

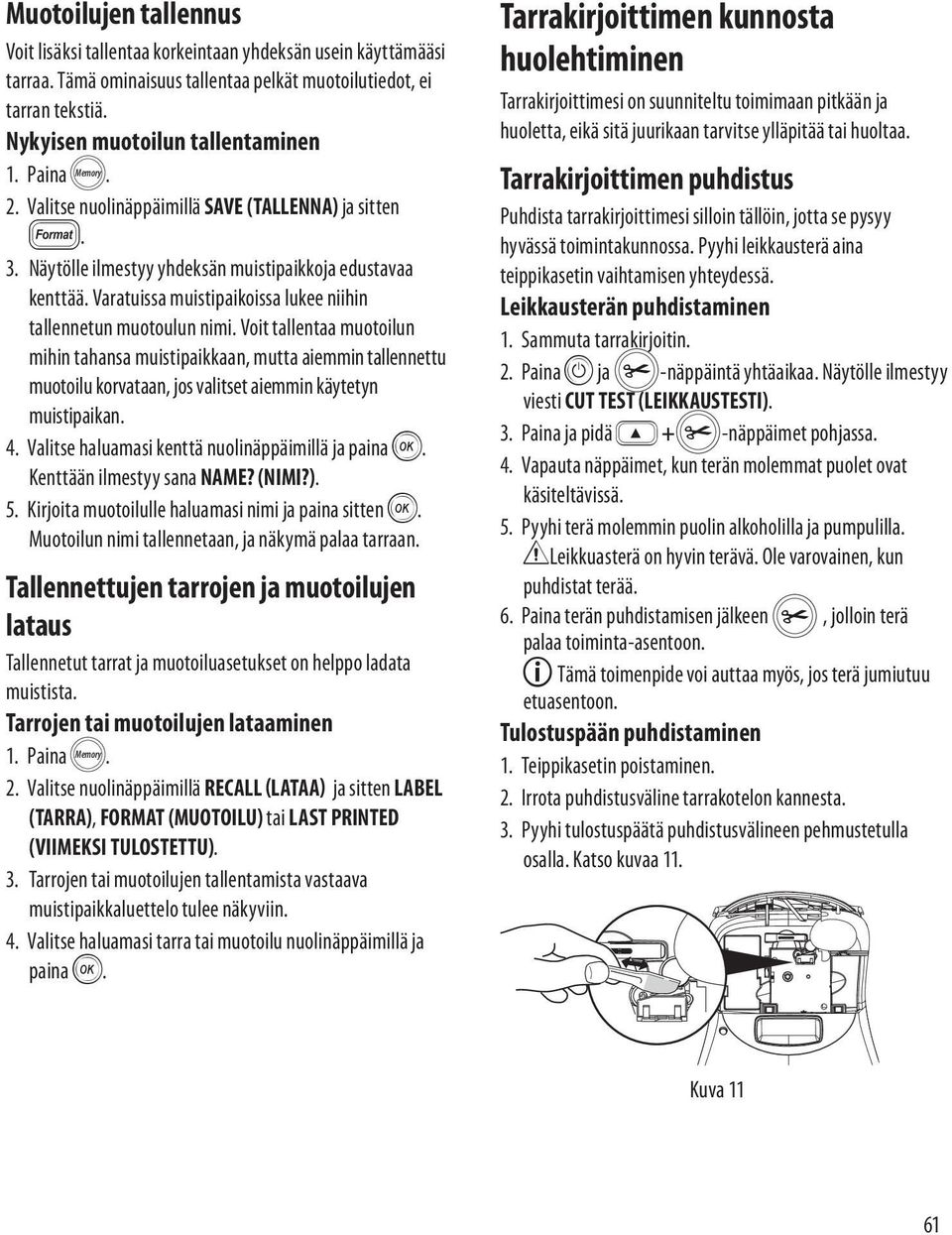

13 Muotoilujen tallennus Voit lisäksi tallentaa korkeintaan yhdeksän usein käyttämääsi tarraa. Tämä ominaisuus tallentaa pelkät muotoilutiedot, ei tarran tekstiä. Nykyisen muotoilun tallentaminen Memory 2. Valitse nuolinäppäimillä SAVE (TALLENNA) ja sitten Näytölle ilmestyy yhdeksän muistipaikkoja edustavaa kenttää. Varatuissa muistipaikoissa lukee niihin tallennetun muotoulun nimi. Voit tallentaa muotoilun mihin tahansa muistipaikkaan, mutta aiemmin tallennettu muotoilu korvataan, jos valitset aiemmin käytetyn muistipaikan. 4. Valitse haluamasi kenttä nuolinäppäimillä ja paina H. Kenttään ilmestyy sana NAME? (NIMI?). 5. Kirjoita muotoilulle haluamasi nimi ja paina sitten H. Muotoilun nimi tallennetaan, ja näkymä palaa tarraan. Tallennettujen tarrojen ja muotoilujen lataus Tallennetut tarrat ja muotoiluasetukset on helppo ladata muistista. Tarrojen tai muotoilujen lataaminen Memory 2. Valitse nuolinäppäimillä Recall (lataa) ja sitten LABEL (TARRA), FORMAT (MUOTOILU) tai LAST PRINTED (VIIMEKSI TULOSTETTU). 3. Tarrojen tai muotoilujen tallentamista vastaava muistipaikkaluettelo tulee näkyviin. 4. Valitse haluamasi tarra tai muotoilu nuolinäppäimillä ja paina H. Tarrakirjoittimen kunnosta huolehtiminen Tarrakirjoittimesi on suunniteltu toimimaan pitkään ja huoletta, eikä sitä juurikaan tarvitse ylläpitää tai huoltaa. Tarrakirjoittimen puhdistus Puhdista tarrakirjoittimesi silloin tällöin, jotta se pysyy hyvässä toimintakunnossa. Pyyhi leikkausterä aina teippikasetin vaihtamisen yhteydessä. Leikkausterän puhdistaminen 1. Sammuta tarrakirjoitin. 2. Paina A ja -näppäintä yhtäaikaa. Näytölle ilmestyy viesti CUT TEST (LEIKKAUSTESTI). 3. Paina ja pidä F + -näppäimet pohjassa. 4. Vapauta näppäimet, kun terän molemmat puolet ovat käsiteltävissä. 5. Pyyhi terä molemmin puolin alkoholilla ja pumpulilla. èleikkuasterä on hyvin terävä. Ole varovainen, kun puhdistat terää. 6. Paina terän puhdistamisen jälkeen, jolloin terä palaa toiminta-asentoon. x Tämä toimenpide voi auttaa myös, jos terä jumiutuu etuasentoon. Tulostuspään puhdistaminen 1. Teippikasetin poistaminen. 2. Irrota puhdistusväline tarrakotelon kannesta. 3. Pyyhi tulostuspäätä puhdistusvälineen pehmustetulla osalla. Katso kuvaa 11. Kuva 11 61

14 D1 -teippikasetit Leveys: Pituus: Musta/Läpinäkyvä 6 mm 7 m S mm 7 m S Sininen/Läpinäkyvä Punainen/Läpinäkyvä Musta/Valkoinen Sininen/Valkoinen Punainen/Valkoinen Musta/Sininen Musta/Punainen Musta/Keltainen Musta/Vihreä S S S S S S S S S Valkoinen/Läpinkyvä Valkoinen/Musta 12 mm 7 m S S S S S S S S S S S S mm 7 m S S S S S S S S S S Leveys: Pituus: 6 mm 3,5 m 9 mm 3,5 m Joustavia tarroja kaareville pinnoille Leveys: Pituus: 6 mm 5,5 m 9 mm 5,5 m Pysyvät tarrat 12 mm 3,5 m S mm 5,5 m S mm 3,5 m S mm 5,5 m S Virtamuunnin Iso-Britannia S / Muu Eurooppa S /

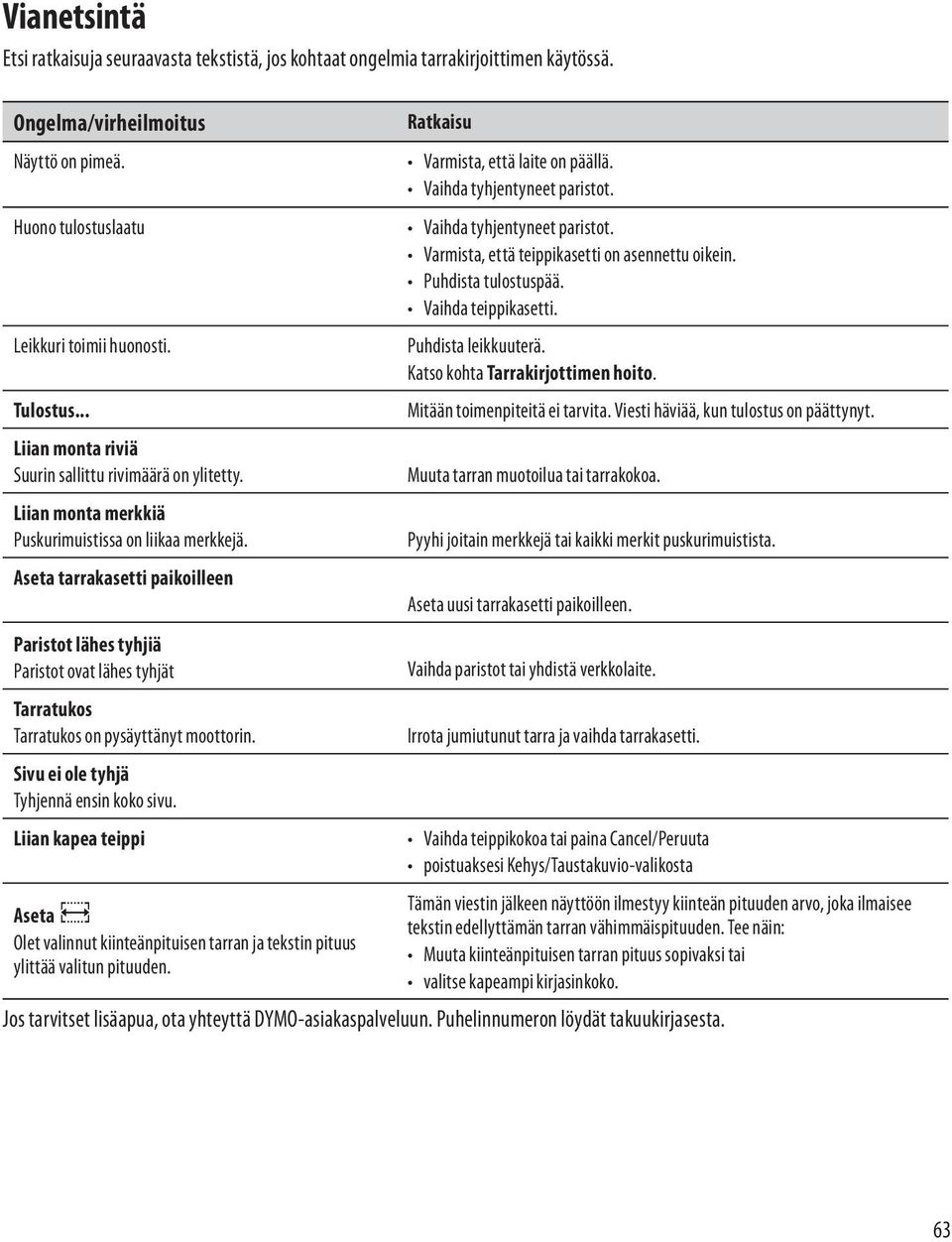

15 Vianetsintä Etsi ratkaisuja seuraavasta tekstistä, jos kohtaat ongelmia tarrakirjoittimen käytössä. Ongelma/virheilmoitus Näyttö on pimeä. Huono tulostuslaatu Leikkuri toimii huonosti. Tulostus... Liian monta riviä Suurin sallittu rivimäärä on ylitetty. Liian monta merkkiä Puskurimuistissa on liikaa merkkejä. Aseta tarrakasetti paikoilleen Paristot lähes tyhjiä Paristot ovat lähes tyhjät Tarratukos Tarratukos on pysäyttänyt moottorin. Sivu ei ole tyhjä Tyhjennä ensin koko sivu. Liian kapea teippi Ratkaisu Varmista, että laite on päällä. Vaihda tyhjentyneet paristot. Vaihda tyhjentyneet paristot. Varmista, että teippikasetti on asennettu oikein. Puhdista tulostuspää. Vaihda teippikasetti. Puhdista leikkuuterä. Katso kohta Tarrakirjottimen hoito. Mitään toimenpiteitä ei tarvita. Viesti häviää, kun tulostus on päättynyt. Muuta tarran muotoilua tai tarrakokoa. Pyyhi joitain merkkejä tai kaikki merkit puskurimuistista. Aseta uusi tarrakasetti paikoilleen. Vaihda paristot tai yhdistä verkkolaite. Irrota jumiutunut tarra ja vaihda tarrakasetti. Vaihda teippikokoa tai paina Cancel/Peruuta poistuaksesi Kehys/Taustakuvio-valikosta Tämän viestin jälkeen näyttöön ilmestyy kiinteän pituuden arvo, joka ilmaisee Aseta tekstin edellyttämän tarran vähimmäispituuden. Tee näin: Olet valinnut kiinteänpituisen tarran ja tekstin pituus Muuta kiinteänpituisen tarran pituus sopivaksi tai ylittää valitun pituuden. valitse kapeampi kirjasinkoko. Jos tarvitset lisäapua, ota yhteyttä -asiakaspalveluun. Puhelinnumeron löydät takuukirjasesta. 63

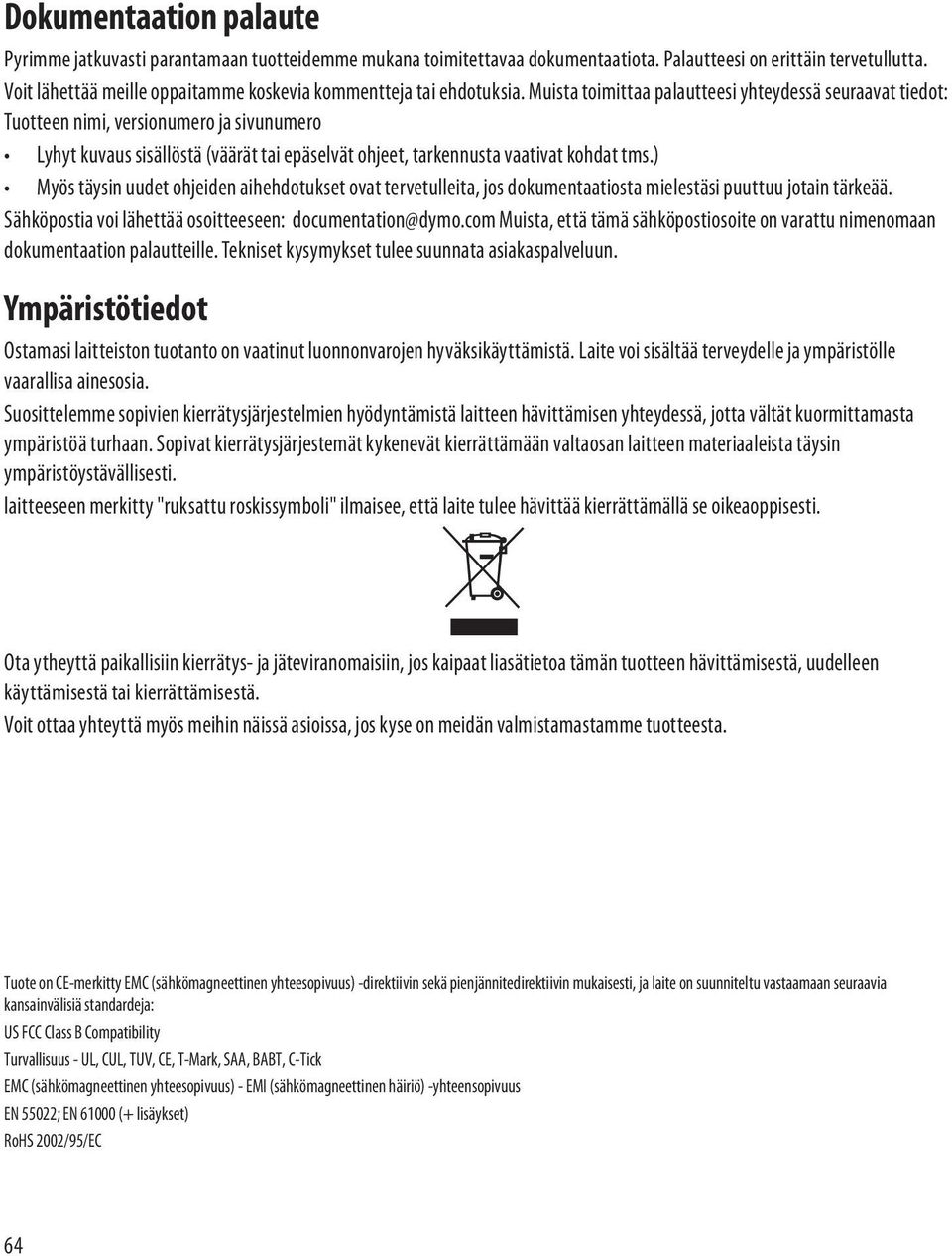

16 Dokumentaation palaute Pyrimme jatkuvasti parantamaan tuotteidemme mukana toimitettavaa dokumentaatiota. Palautteesi on erittäin tervetullutta. Voit lähettää meille oppaitamme koskevia kommentteja tai ehdotuksia. Muista toimittaa palautteesi yhteydessä seuraavat tiedot: Tuotteen nimi, versionumero ja sivunumero Lyhyt kuvaus sisällöstä (väärät tai epäselvät ohjeet, tarkennusta vaativat kohdat tms.) Myös täysin uudet ohjeiden aihehdotukset ovat tervetulleita, jos dokumentaatiosta mielestäsi puuttuu jotain tärkeää. Sähköpostia voi lähettää osoitteeseen: Muista, että tämä sähköpostiosoite on varattu nimenomaan dokumentaation palautteille. Tekniset kysymykset tulee suunnata asiakaspalveluun. Ympäristötiedot Ostamasi laitteiston tuotanto on vaatinut luonnonvarojen hyväksikäyttämistä. Laite voi sisältää terveydelle ja ympäristölle vaarallisa ainesosia. Suosittelemme sopivien kierrätysjärjestelmien hyödyntämistä laitteen hävittämisen yhteydessä, jotta vältät kuormittamasta ympäristöä turhaan. Sopivat kierrätysjärjestemät kykenevät kierrättämään valtaosan laitteen materiaaleista täysin ympäristöystävällisesti. laitteeseen merkitty "ruksattu roskissymboli" ilmaisee, että laite tulee hävittää kierrättämällä se oikeaoppisesti. Ota ytheyttä paikallisiin kierrätys- ja jäteviranomaisiin, jos kaipaat liasätietoa tämän tuotteen hävittämisestä, uudelleen käyttämisestä tai kierrättämisestä. Voit ottaa yhteyttä myös meihin näissä asioissa, jos kyse on meidän valmistamastamme tuotteesta. Tuote on CE-merkitty EMC (sähkömagneettinen yhteesopivuus) -direktiivin sekä pienjännitedirektiivin mukaisesti, ja laite on suunniteltu vastaamaan seuraavia kansainvälisiä standardeja: US FCC Class B Compatibility Turvallisuus - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick EMC (sähkömagneettinen yhteesopivuus) - EMI (sähkömagneettinen häiriö) -yhteensopivuus EN 55022; EN (+ lisäykset) RoHS 2002/95/EC 64
