S Elektroniset mittaukset ja elektroniikan häiriökysymykset. Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 1
|
|
- Anneli Juusonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 S Elektroniset mittaukset ja elektroniikan häiriökysymykset Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 1
2 Anturit ja mittausvahvistimet Anturityypit ja kytkeminen mittauspiireihin Resistiiviset anturit Piezosähköiset anturit Kapasitiiviset anturit (Induktiiviset anturit) Jänniteantoiset anturit Virta-antoiset anturit Pienten jännitteiden ja virtojen mittaaminen Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 2
3 Resistiiviset anturit Resistiivisiä antureita NTC ja PTC termistorit Resistanssi mitataan jännitteellä, tai virralla siltakytkennässä tai jakajassa R Rs = U / I U I Rs = U / I Us Ug Us = Rs / (Rs + R) * Ug => Rs = (Us / Ug -1) * R Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 3
4 Termistorit Termistorin vastus muuttuu lämpötilan funktiona Optimoidaan tietyille lämpötilaalueille PTC-termistorin vastus kasvaa lämpötilan kasvaessa NTC-termistorin vastus pienenee lämpötilan kasvaessa Mikäli mittausvirta on pieni, termistori mittaa ympäristön lämpötilaa. Liian suuri mittausvirta lämmittää sensoria Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 4
5 Wheatstonen silta Sillan epäsymmetria aiheuttaa jännitteen sillan yli Mitattava resistiivinen anturi kytketään yhteen sillan haaroista Jännite voidaan nollata säätämällä sillan resistansseja (manuaalinen tarkkuusmittaus) Automaattisissa mittauksissa luetaan sillan yli oleva jännite ja lasketaan tästä (ja tunnetuista resistansseista) sensorin arvo Mikäli resistanssin muutos on pieni, virta voidaan minimoida Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 5
6 Wheatstonen sillan yhtälöt Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 6
7 Wheatstonen silta tasasuurilla vastuksilla Lineaarinen ulostulo, mikäli vastus ei muutu paljon (<5%) Lineaarisuutta ja lämpötilariippuvuutta voidaan parantaa käyttämällä useampia (+/-) antureita Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 7
8 Johdinresistanssien minimointi siltamittauksissa Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 8
9 Johdinresistanssien minimointi neljällä karvalla Virtasyöttö on tunteeton johdinresistanssien muutoksille! Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 9
10 Siltäkytkentöjen herkkyys ja lineaarisuus Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 10
11 Linearisointi operaatiovahvistimilla Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 11
12 Pietsosähköiset anturit Pietsosähköisen keraamisen aineen (esim. kvartsi) puristaminen polarisoi aineen, mikä näkyy varauksena Mittaus varausvahvistimella Käyttökohteet: voima, paine, kiihtyvyys Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 12
13 Varausvahvistin Suuri-impedanssinen, suurivahvistuksinen, kapasitiivisella takaisinkykennällä varustettu erikoisvahvistin U out = -Q m / C f Ulostulo verrannollinen sisäänmenossa olevan varauksen suuruuteen Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 13
14 Venymäliuska-anturit Venymäliuska-anturin resistanssi muuttuu venytyksessä Anturien sijoitus kuvan esittämällä tavalla linearisoi piirin ja vähentää lämpötilariippuvuutta Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 14
15 Venymäliuska-anturin mittauskytkentä Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 15
16 Kapasitiiviset anturit Kahden levyn välinen kapasitanssi: Kapasitanssi muuttuu kun: C = Kε0 Väliaineen dielektrisyysvakio K muuttuu (esim. pinnan korkeusmittari, jossa nestepatsas nousee levyjen välissä) Levyjen yhteinen pinta-ala A muuttuu (esim. paikkasensori) Levyjen välinen etäisyys d muuttuu (esim. paikkasensori, kiihtyvyysanturi) Kapasitanssin muutos voidaan lukea esim. siltakytkennällä tai varausvahvistimella A d Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 16
17 Kiihtyvyysanturi Piipalkki taipuu kiihtyvyyden vaikutuksesta Palkin molemmin puolin on kapasitanssit, joista toinen kasvaa ja toinen pienenee Voidaan lukea esim. siltakytkennällä (kaksi muuttuvaa kapasitanssia parantaa lineaarisuutta) tai varausvahvistimella Mittausalue 0.5 g g Suurkäyttäjä autoteollisuus Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 17

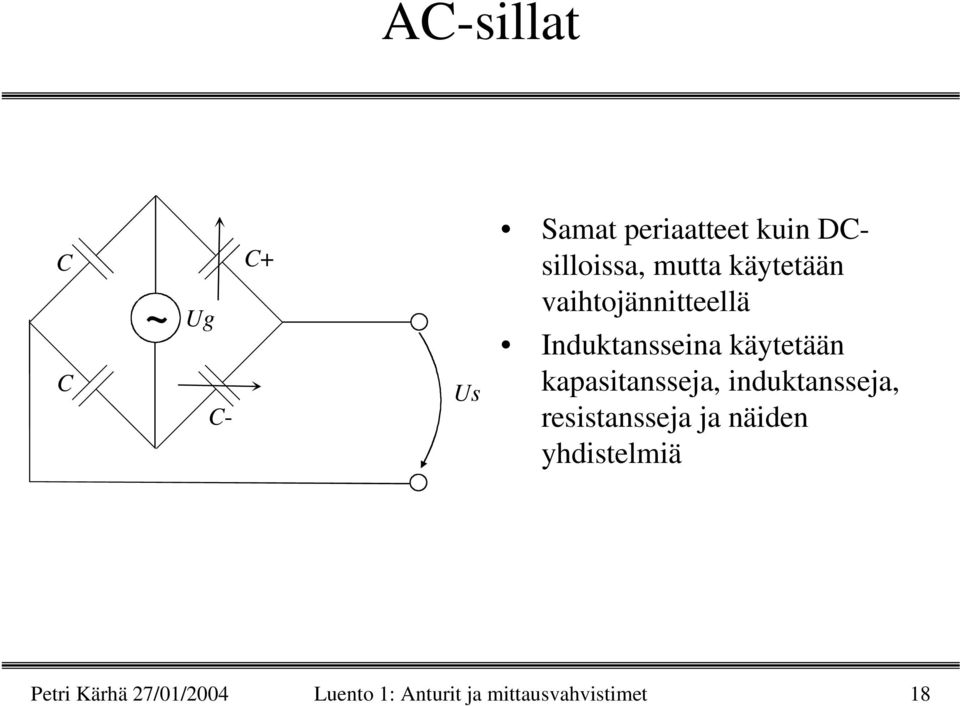

18 AC-sillat C C ~ Ug C- C+ Us Samat periaatteet kuin DCsilloissa, mutta käytetään vaihtojännitteellä Induktansseina käytetään kapasitansseja, induktansseja, resistansseja ja näiden yhdistelmiä Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 18
19 Käytännön toteutuksia Analog Devices ADXL50, 150, ja 250 kiihtyvyysanturit (accelerometer) Kapasitiivinen kaksoissensori luetaan kapasitiivisessa sillassa Valmiissa piirissä jännite ulostulo Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 19

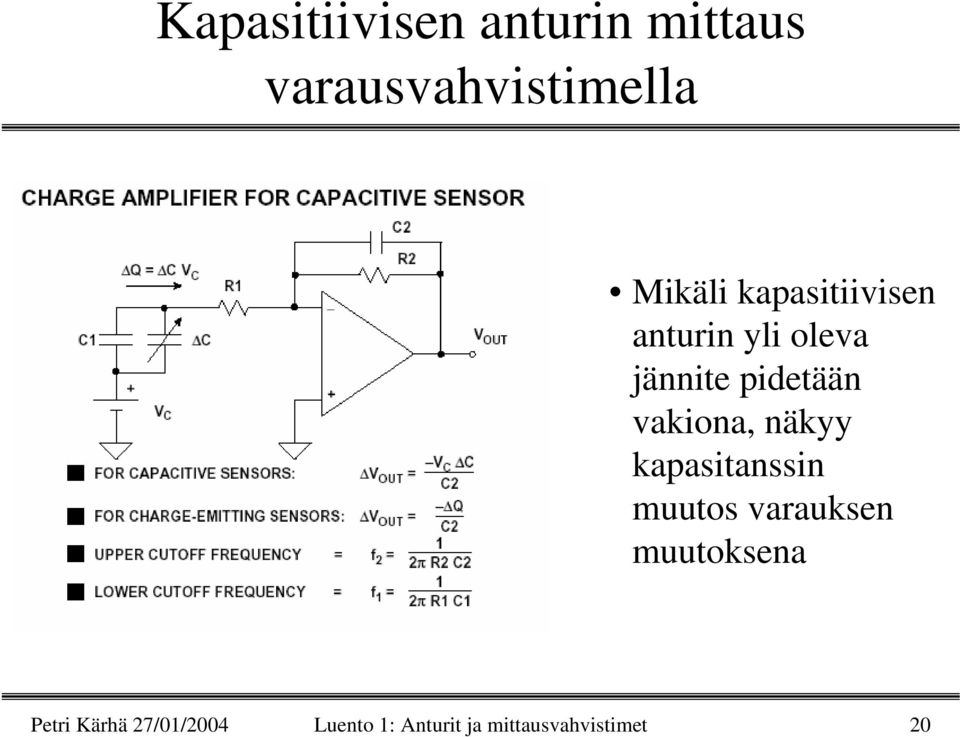

20 Kapasitiivisen anturin mittaus varausvahvistimella Mikäli kapasitiivisen anturin yli oleva jännite pidetään vakiona, näkyy kapasitanssin muutos varauksen muutoksena Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 20
21 Pienten jännitteiden mittaus Useat detektorit ovat jännite-antoisia Paineanturit Termoparit Resistiivisten, kapasitiivisten, ja virta-antoisten antureiden mittaus vaatii usein pienten jännitteiden mittausta Pienten jännitteiden (<1 µv) mittausten ongelmia: Terminen kohina Termosähköiset jännitteet Magneettikentät Maasilmukat Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 21
22 Terminen kohina Johnson noise E rms = 4kTBR Viimeisin rajoittava tekijä sähköisissä mittauksissa Voidaan minimoida Alentamalla lämpötilaa Kaventamalla kohinakaistanleveyttä (hidastaa piiriä ja lisää mittausaikaa!) Pienentämällä piirin resistansseja (Ei toimi virtamittauksissa, koska mitattava signaali pienenee suhteessa resistanssiin, mutta kohina suhteessa sen neliöjuureen). Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 22
23 Termosähköiset jännitteet Syntyy kun piirikortin eri alueet ovat eri lämpötiloissa, tai kun eri materiaaleja yhdistetään galvaanisesti toisiinsa Tina/kupari-liitos 3 µv/ C Krimppausliitokset (puristettu kupari-kupari) Johdinmateriaalien kirjon minimointi Lämpötilagradienttien minimointi: Piirikortin liitokset samaan lämpötilaan (Eristeet valittava hyvin lämpöä johtaviksi: eloksoitu alumiini, beryllium-oksidi, safiiri, timantti) Laitteiden annettava lämmetä Ympäristön stabiilius Laitteiden herkimmille osille stabiloitu uuni Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 23
24 Magneettikentät Magneettikentissä heiluvat johdot generoivat virtaa Maan magneettikenttä saattaa aiheuttaa nanovolttien signaaleja Lyhyet johtimet, heiluminen estetään kiinnityksellä Vältetään suuria pinta-aloja johtimen ja paluujohtimen välissä Johdot lähekkäin Kierretyt johtimet Herkkien paikkojen suojaus myy-metallilla Vältä maasilmukoita maadoittamalla kaikki laitteet samaan pisteeseen Digitaalisilla nanovolttimittareilla pystyy mittaamaan noin 15 nv resoluutiolla Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 24
25 Pienten virtojen mittaus Useat detektorityypit ovat virta-antoisia Fotodiodit Valomonistinputket Pienten virtojen (<100 na) mittausten ongelmia Kuormituksen aiheuttama epälineaarisuus Tribosähköinen ilmiö Piezosähköinen ilmiö Sähkökemiallinen ilmiö Eristeiden vuotovirrat (Guardin käyttö) Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 25
26 Shunttivastus-virtamittari Tavallisin tapa virran mittaukseen yleismittareissa Virran mittaus muutetaan jännitteen ja resistanssin mittaukseksi Vastuksen mitoituksessa huomioitavaa: Suuri vastus helpottaa jännitteen mittausta Pienet vastukset ovat tarkempia ja stabiilimpia (lämpötila, aika) Pienellä vastuksella nopeampi vaste ja pienempi Burden-voltage Kohinassa optimoitava jännitemittarin ja vastuksen kohina Tyypillisesti 1-2 V jännitealue hyvä kompromissi Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 26
27 Virta-jännite-muunnin Sisäänmenon impedanssi Z in =R F /A mutta gain=e out /I in =R F Matala Burden-voltage -> Kuormittaa anturia vähemmän kuin shunttimittari (Lineaarisuus) Pieni sisäänmenoimpedanssi -> nopea nousuaika Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 27
28 Fotodiodin mittaus virta-jännitemuuntimella Oheisesta ominaiskäyrästöstä nähdään, että fotodiodin vaste on lineaarisin pystyakselilla (U= 0) Ulostulon kuormituksen johdosta ominaiskäyrä kohtaa diodin kynnysjännitteen, mikä aiheuttaa epälineaarisuutta Voidaan parantaa biasointijännitteellä, mutta tämä lisää kohinaa Virta-jännitemuunnin pitää fotodiodin lineaarisella alueella noin 1 ma virtoihin asti I [A] Fotodiodin valaisu U [V] Ominaiskäyrä Suureen kuormaan Ominaiskäyrä Bias-jännitteellä Ominaiskäyrä pieneen kuormaan Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 28
29 Virta-jännitemuuntimen käytännön toteutus Fotodiodien ulostulon hajakapasitanssi on melko korkea (~10 pf) Peruskytkentä on hidas (aikavakio ~R F *C D ) Alipäästösuodatin takaisinkytkennässä aiheuttaa epästabiiliutta Kompensoidaan kapasitiivisellä takaisinkytkennällä C F Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 29
30 Virta-jännite muuntimia TDL Electrometer (current-to-voltage converter) Model 206 AMETEK Model 181 Current Sensitive Preamplifier Keithley Model 428-PROG Programmable Current Amplifier Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 30
31 Tribosähköinen ilmiö Kitka generoi eristeen ja johteen rajapintaan varausta kaapelia taivutettaessa, mikä näkyy vuotovirtana. Riippuu kaapelityypistä. Pienille virroille on olemassa erityisiä vähäkitkaisia koaksiaali- ja triaksiaalikaapeleita Kaapelit pidettävä mittauksissa paikallaan, tai vuotovirrat mitattava kullekin lukemalle erikseen. Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 31
32 Piezosähköinen ilmiö Tietyissä eristetyypeissä mekaaninen stressi aiheuttaa varauksia ja virtaa (keraamit, muovit) Saattaa aiheuttaa ongelmia esim. jos mittauspöydillä on hurisevia laitteita Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 32
33 Sähkökemialliset ilmiöt Kemialliset aineet voivat aiheuttaa terminaalien väliin sähköpareja Likaiset epoksipiirilevyt saattavat aiheutta useiden nanoamppeerien häiriövirtoja Tarkoissa mittauksissa piirilevyt on puhdistettava esim. etanolilla ennen käyttöä Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 33
34 Virheiden suuruusluokat virtamittauksissa Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 34
35 Esimerkkejä Guardin käytöstä Petri Kärhä 27/01/2004 Luento 1: Anturit ja mittausvahvistimet 35
