1 KIRKONVARKAUDEN ASEMAKAAVA LIITE 8.1

2 TENGBOM ERIKSSON ARKKITEHDIT OY Mikkelin kaupunki Kirkonvarkauden asemakaavan liikenneselvitys

3 2(26) LIIKENNESELVITYS Kirkonvarkauden AK 1. JOHDANTO 1.1 SELVITYSALUE Mikkelin keskusta-alueen eteläpuolella Annilan kaupunginosissa on meneillään asemakaavan laadinta, jonka tavoitteena on mm. osoittaa alueelle uutta asutusta kaupunkirakennetta eheyttävällä ja ekologisella tavalla. Kaavamuutoksen tavoitteena on lisäksi päivittää kaavoitus vastaamaan kaupungin strategisia tavoitteita ja turvata sekä pienmaanomistajien että virkistystoiminnan toimintamahdollisuudet muuttuvassa ympäristössä. Asemakaavan muutoksella mahdollistetaan vuoden 2017 asuntomessujen järjestäminen alueella. Suunnittelualue rajautuu Porrassalmentien, kantatien 62 ja Saimaan Annilanselän väliselle alueelle. Selvitysalue on esitetty kuvassa 1. Kuva 1) Selvitysalueen sijainti (Kirkonvarkauden AK, osallistumis- ja arviointi selvitys Tengbom Eriksson Arkkitehdit Oy)

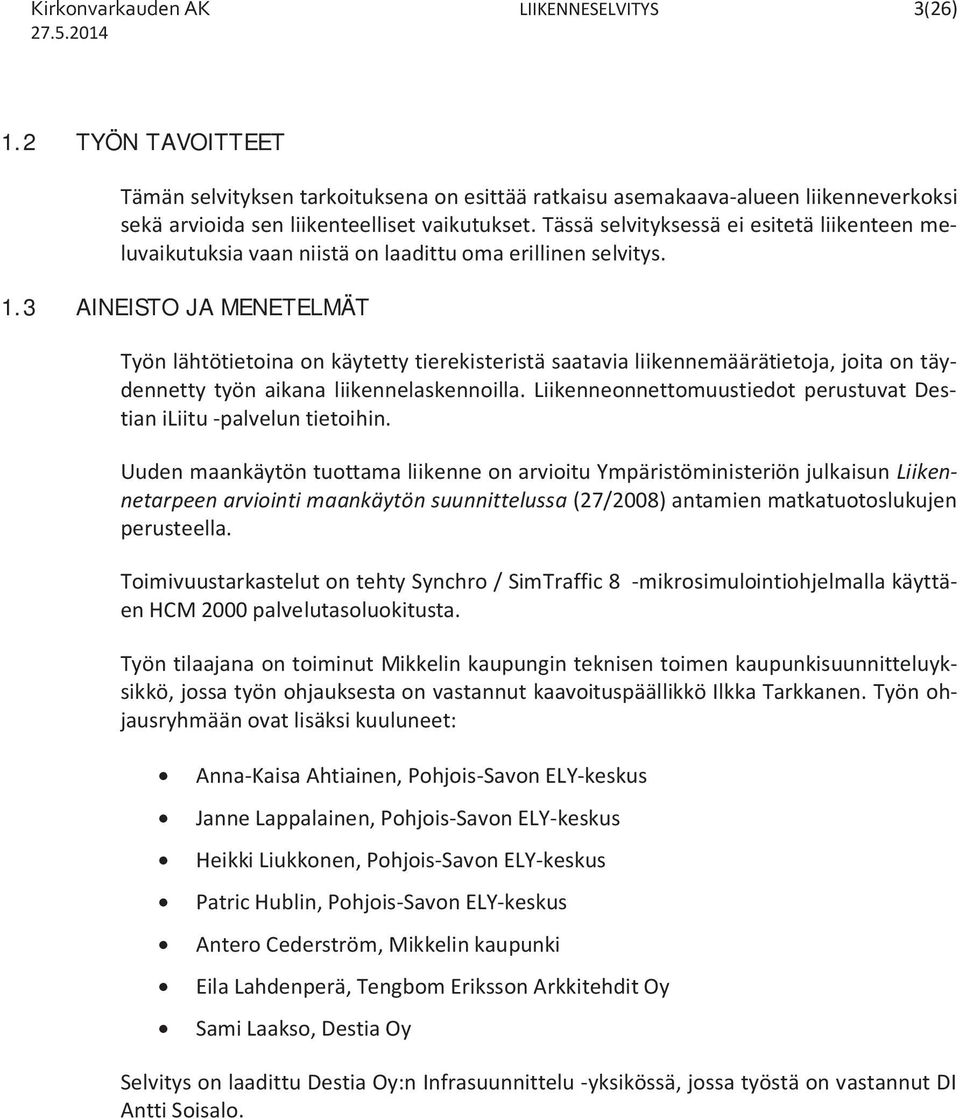

4 Kirkonvarkauden AK LIIKENNESELVITYS 3(26) 1.2 TYÖN TAVOITTEET Tämän selvityksen tarkoituksena on esittää ratkaisu asemakaava-alueen liikenneverkoksi sekä arvioida sen liikenteelliset vaikutukset. Tässä selvityksessä ei esitetä liikenteen meluvaikutuksia vaan niistä on laadittu oma erillinen selvitys. 1.3 AINEISTO JA MENETELMÄT Työn lähtötietoina on käytetty tierekisteristä saatavia liikennemäärätietoja, joita on täydennetty työn aikana liikennelaskennoilla. Liikenneonnettomuustiedot perustuvat Destian iliitu -palvelun tietoihin. Uuden maankäytön tuottama liikenne on arvioitu Ympäristöministeriön julkaisun Liikennetarpeen arviointi maankäytön suunnittelussa (27/2008) antamien matkatuotoslukujen perusteella. Toimivuustarkastelut on tehty Synchro / SimTraffic 8 -mikrosimulointiohjelmalla käyttäen HCM 2000 palvelutasoluokitusta. Työn tilaajana on toiminut Mikkelin kaupungin teknisen toimen kaupunkisuunnitteluyksikkö, jossa työn ohjauksesta on vastannut kaavoituspäällikkö Ilkka Tarkkanen. Työn ohjausryhmään ovat lisäksi kuuluneet: Anna-Kaisa Ahtiainen, Pohjois-Savon ELY-keskus Janne Lappalainen, Pohjois-Savon ELY-keskus Heikki Liukkonen, Pohjois-Savon ELY-keskus Patric Hublin, Pohjois-Savon ELY-keskus Antero Cederström, Mikkelin kaupunki Eila Lahdenperä, Tengbom Eriksson Arkkitehdit Oy Sami Laakso, Destia Oy Selvitys on laadittu Destia Oy:n Infrasuunnittelu -yksikössä, jossa työstä on vastannut DI Antti Soisalo.

5 4(26) LIIKENNESELVITYS Kirkonvarkauden AK 1.4 SELOSTUKSEN SISÄLLYSLUETTELO 1. Johdanto Selvitysalue Työn tavoitteet Aineisto ja menetelmät Selostuksen sisällysluettelo Liikenteellinen nykytilakuvaus Liikennemäärät Liikenteelliset järjestelyt Kaavaehdotuksen liikenteelliset järjestelyt Yleistä Tutkitut vaihtoehdot...10 Kaavaluonnoksen liikenneverkkovaihtoehto Kaavaluonnoksen liikenneverkkovaihtoehto Valittu liikenneverkko Liikenne-ennuste Asemakaavan vaikutus liikennemääriin Tavoitetilanne Yleistä...16 Liikenne-ennuste Toimivuustarkastelut Yleistä Tutkitut liittymät Kantatien ja kokoojakadun uusi liittymä Herkkyystarkastelu Vaikutukset Vaiheittain rakentaminen...25 Liitteet...26

6 Kirkonvarkauden AK LIIKENNESELVITYS 5(26) 2. LIIKENTEELLINEN NYKYTILAKUVAUS 2.1 LIIKENNEMÄÄRÄT Suunnittelualueen länsipuolella olevan valtatien 13 keskimääräinen vuorokausiliikennemäärä (KVL) vaihtelee ajoneuvon välillä vuorokaudessa kantatien liittymän eteläpuolella. Liittymän pohjoispuolella valtatien liikennemäärä on keskimäärin ajoneuvoa vuorokaudessa. Kaava-alueen kohdalla kantatien 62 liikennemäärä on keskimäärin ajoneuvoa vuorokaudessa. Porrassalmentien nykyinen liikennemäärä on tierekisterin mukaan 800 ajoneuvoa vuorokaudessa Kyyhkylään saakka, missä liikennemäärä putoaa alle 400 ajoneuvoon vuorokaudessa. Kuva 2) Nykytilanteen liikennemäärät tierekisterin perusteella Tierekisterin liikennemäärätietoja täydennettiin työn aikana tehdyllä liikennelaskennalla. Laskenta tehtiin poikkileikkauslaskentana viidessä pisteessä ja tulosten avulla pyrittiin saamaan tarkempaa tietoa liikenteen suuntautumisesta ja jakautumisesta Porrassalmentiellä. Laskennan perusteella Porrassalmentiellä on vähän läpiajoliikennettä. Tien pohjoispäässä välillä kantatie 62 Moisiontien liittymä liikennemäärä on noin 1600 ajoneuvoa vuorokaudessa, mutta Moisiontien liittymän eteläpuolella liikennemäärä laskee tierekisterin mukaiselle tasolle vajaaseen 800 ajoneuvoon vuorokaudessa. Laskennan perusteella liikennemäärä säilyy tällä tasolla Kyyhkylään saakka. Laskennan perusteella Moisiontien liikennemääräksi voidaan arvioida noin 800 ajoneuvoa vuorokaudessa.

7 6(26) LIIKENNESELVITYS Kirkonvarkauden AK Kuva 3) Liikennelaskentatulokset Porrassalmentien pohjoispäässä (ajon./vrk) ( Google Maps) Poikkileikkauslaskennan lisäksi suunnittelualueella tehtiin aamu- ja iltahuipputunnin liittymälaskenta toimivuustarkastelujen lähtötietojen varmistamiseksi ja tarkentamiseksi kantatien ja Pursialankadun liittymässä. Kuva 4) Liittymälaskennan tulokset kantatien ja Pursialankadun liittymässä (peruskartta Mikkelin kaupunki) 2.2 LIIKENTEELLISET JÄRJESTELYT Autoliikenne Asemakaava-alue rajautuu liikenteellisesti pohjoisessa kantatiehen 62 (Anttolantie) ja lännessä Porrassalmentiehen. Edellä mainittujen yleisten teiden lisäksi kaava-alueen läheisyydessä mainittavaa katuverkkoa ovat Moision sairaalalle vievä Moisiontie sekä sairaalan ja Moision koulun yhdistävä itä-länsisuuntainen yhteys Latokalliontie, josta on Kyläkoulutien Annilantien kautta yhteys valtatielle 13. Kaava-alue liittyy kantatiehen nykytilanteessa alueen reunalla kulkevan Porrassalmentien kautta. Lisäksi Porrassalmentien eteläpää liittyy valtatiehen kaava-alueen ulkopuolella. Joukkoliikenne Asemakaava-aluetta sivuavat joukkoliikennereitit kulkevat Porrassalmentietä (seutuliikenteen vakiovuorot) sekä reittiä Latokalliontie-Moisiontie, jota pitkin kulkee Moision koulun, Moision sairaalan ja Mikkelin keskustan yhdistävä paikallisliikenteen reitti. Lisäksi valtatietä ja kantatietä kulkee useita paikallis-, seudullisen ja kaukoliikenteen linjaautovuoroja. Asemakaava-aluetta palvelevat pysäkit sijaitsevat kantatiellä Porrassal-

8 Kirkonvarkauden AK LIIKENNESELVITYS 7(26) mentien sekä Pursialantien liittymissä, Porrassalmentiellä Moisiontien liittymässä. Kaava-aluetta palvelee myös valtatien ja kantatien liittymässä oleva pysäkkipari, joka sijaitsee varsinaisen kaava-alueen ulkopuolella. Kevyt liikenne Asemakaava-alueella ei ole varsinaista kevyen liikenteen verkkoa kuin kantatien varressa, jossa on muun muassa kevyen liikenteen alikulut kantatien ja valtatien alitse. Kantatien kevyen liikenteen väyliltä on yhtenäinen kevyen liikenteen reitti Mikkelin keskustaan Pursialan kautta. Lisäksi kaava-alueen ulkopuolella Annilantien liittymän etelä- ja pohjoispuolella on kolme kevyen liikenteen alikulkua valtatien poikki. Näistä ja alueen pohjoisosan alikuluista jatkuu kattava kevyen liikenteen reitistö Mikkelin keskustan suuntaan. Asemakaavaalueella kevyt liikenne käyttää pääosin ajoneuvoliikenteen reittejä tai alueen ulkoilureittejä. Porrassalmentie on osa laajempaa pyöräilyreittiä, joka kulkee koko museotien läpi ja palaa valtatien varren kevyen liikenteen väyliä takaisin kohti Mikkelin keskustaa. Kuva 5) Kevyen liikenteen väylät ja alikulut suunnittelualueen ympäristössä

9 8(26) LIIKENNESELVITYS Kirkonvarkauden AK Liikenneturvallisuus Suunnittelualueella ja sen ympäristössä (kuva 6) on vuosina tapahtunut 47 kappaletta poliisin tietoon tullutta onnettomuutta. Onnettomuuksista 16 on johtanut loukkaantumiseen ja 31 omaisuusvahinkoon. Kuolemaan johtaneita onnettomuuksia ei ole tapahtunut. Onnettomuuskasaumista korostustuvat valtatien ja kantatien liittymä sekä valtatien ja Annilantien liittymä. Kuva 6) Asemakaava-alueella ja sen läheisyydessä vuosina tapahtuneet poliisin tietoon tulleet liikenneonnettomuudet

10 Kirkonvarkauden AK LIIKENNESELVITYS 9(26) Kuva 7) Asemakaava-alueen nykyinen liikenneverkko

11 10(26) LIIKENNESELVITYS Kirkonvarkauden AK 3. KAAVAEHDOTUKSEN LIIKENTEELLISET JÄRJESTELYT 3.1 YLEISTÄ Asemakaavaehdotuksessa esitetään yksi tavoitetilanteen liikenneverkko. Kaavanluonnosvaiheessa tutkittiin kahta eri liikenneverkkovaihtoehtoa, joiden pohjalta muodostettiin lopullinen kaavaehdotuksen liikenneverkko. Tutkittujen luonnosvaiheen vaihtoehtojen keskeinen ero oli kokoojakadun linjauksessa. Ensimmäisessä luonnosvaihtoehdossa kokoojakatu kulki koko asemakaava-alueen halki ja liittyy Porrassalmentiehen aivan alueen eteläpäässä. Vastaavasti toisessa luonnosvaihtoehdossa kokoojakatu liittyy Porrassalmentiehen jo kaava-alueen puolivälissä. Valittu vaihtoehto ei ollut suoraan kumpikaan luonnosvaiheessa tutkituista vaihtoehdoista, vaan näiden pohjalta muodostettu liikenneverkko. Myös liikenne-ennuste on asemakaava-alueen tonttimäärän tarkentumisen myötä täsmentynyt asemakaavaluonnosvaiheesta sekä osayleiskaavassa esitetystä. Tämän vuoksi tässä selvityksessä esitettävät tavoitetilanteen liikennemäärät ovat hieman aikaisempia liikenne-ennusteita suuremmat. 3.2 TUTKITUT VAIHTOEHDOT Kaavaluonnoksen liikenneverkkovaihtoehto 1 Asemakaavaluonnoksen liikenneverkkovaihtoehdossa 1 kaava-alue liittyy kantatiehen 62 uuden tasoliittymän kautta. Liittymästä rakennetaan kokoojakatutasoinen yhteys kaavaalueen eteläpäähän saakka, jossa se liittyy Porrassalmentiehen. Porrassalmentie muutetaan kevyen liikenteen reitiksi välillä kokoojakatu Moisiontien liittymä. Kokoojakadulta lähtee kolme lenkkimäistä tonttikatua, joiden kautta suurin osa tonttiliikenteestä hoidetaan. Osa tonteista liittyy suoraan kokoojakatuun. Uuden kokoojakadun liikennemääräksi arvioidaan asemakaava-alueen toteuduttua noin 1200 ajoneuvoa vuorokaudessa ja vuoden 2040 tavoitetilanteessa noin 1400 ajoneuvoa. Porrassalmentiellä kokoojakadun eteläpuolella liikennemäärä on noin 800 ajoneuvoa vuorokaudessa. Kaava-alueen kohdalla kantatien 62 liikennemäärä on tavoitetilanteessa keskimäärin ajoneuvoa vuorokaudessa. Moisiontien liikennemäärä on tavoitetilanteessa noin 1600 ajoneuvoa vuorokaudessa. Valtatien 13 keskimääräinen vuorokausiliikennemäärä vaihtelee tavoitetilanteessa ajoneuvon välillä vuorokaudessa. Kantatien liittymän pohjoispuolella valtatien liikennemäärä on keskimäärin ajoneuvoa vuorokaudessa. Asemakaava-alueen kevyen liikenteen verkko muodostuu kokoojakadun yhteyteen tulevasta kevyen liikenteen pääreitistä sekä kaava-alueen rannan tuntumassa kulkevasta Saimaan rantareitistä. Näitä täydentävät Porrassalmentien kevyen liikenteen reitiksi muutettava osuus sekä alueella kulkeva kattava ulkoilureitistö, joka yhdistää useassa kohtaa rantareitin, kokoojakadun sekä museotien poikittaisyhteyksillä. Kantatielle ei esitetä uusia alikulkuja. Samoin kantatien eteläpuolen kevyen liikenteen väylä välillä Porrassalmentie Kokoojakatu esitetään varauksena.

12 Kirkonvarkauden AK LIIKENNESELVITYS 11(26) Kaava-alueen ulkopuolella olevista kevyen liikenteen yhteyksistä parannetaan yhteyttä kaava-alueen, Moision sairaalan ja Moision koulun välillä. Reitti kulkee Karjalammentietä sairaala-alueelle ja siitä uutta yhteyttä pitkin Moision koululle toimien Kirkonvarkauden asemakaava-alueen ja Moision koulun välisenä kevyen liikenteen pääyhteytenä. Asemakaava-alueen paikallisliikenteen reitti kulkee linjalla kokoojakatu-porrassalmentie- Moision sairaalan alue-moision koulu. Reitin pysäkit sijaitsevat kokoojakadulla (3 pysäkkiparia), Moision sairaalan alueella sekä päätepysäkki Moision koululla. Reittiä Porrassalmentie-kokoojakatu pitkin kulkee myös muutamia seudullisen liikenteen vuoroja. Lisäksi valtatietä ja kantatietä kulkee useita paikallis-, seudullisen ja kaukoliikenteen linja-autovuoroja. Asemakaava-aluetta palvelevat pysäkit sijaitsevat kantatiellä 62 Porrassalmentien sekä Pursialantien liittymissä sekä valtatiellä 13 kantatien 62 liittymässä. Kuva 8) Asemakaavaluonnoksen liikenneverkkovaihtoehto 1

13 12(26) LIIKENNESELVITYS Kirkonvarkauden AK Kaavaluonnoksen liikenneverkkovaihtoehto 2 Asemakaavaluonnoksen liikenneverkkovaihtoehdossa 2 kaava-alue liittyy vaihtoehdon 1 tavoin kantatiehen 62 uuden tasoliittymän kautta. Liittymästä rakennetaan kokoojakatutasoinen yhteys kaava-alueen puoleen väliin, jossa se liittyy Porrassalmentiehen. Porrassalmentie muutetaan kevyen liikenteen reitiksi välillä kokoojakatu - Moisiontien liittymä. Kokoojakadulta lähtee kaksi lenkkimäistä tonttikatua sekä päättyvä tonttikatu alueen eteläosaan, josta ei ole ajoneuvoliikenteen yhteyttä Porrassalmentielle. Tonttiliikenne hoidetaan kokonaan tonttikatujen kautta ja kokoojakadulle ei esitetä suoria tonttiliittymiä. Uuden kokoojakadun liikennemääräksi arvioidaan asemakaava-alueen toteuduttua noin 1200 ajoneuvoa vuorokaudessa ja vuoden 2040 tavoitetilanteessa noin 1400 ajoneuvoa. Porrassalmentiellä heti kokoojakadun eteläpuolella liikennemäärä on tavoitetilanteessa noin 1000 ajoneuvoa ja etelämpänä Porrassalmentietä noin 800 ajoneuvoa vuorokaudessa. Valta- ja kantatien liikennemäärät ovat vastaavat kuin vaihtoehdossa 1. Kaava-alueen kohdalla kantatien 62 liikennemäärä on tavoitetilanteessa keskimäärin ajoneuvoa vuorokaudessa. Moisiontien liikennemäärä on tavoitetilanteessa noin 1600 ajoneuvoa vuorokaudessa. Valtatien 13 keskimääräinen vuorokausiliikennemäärä vaihtelee tavoitetilanteessa ajoneuvon välillä vuorokaudessa. Kantatien liittymän pohjoispuolella valtatien liikennemäärä on keskimäärin ajoneuvoa vuorokaudessa. Asemakaava-alueen kevyen liikenteen verkko muodostuu vaihtoehdossa kokoojakadun yhteyteen tulevasta kevyen liikenteen pääreitistä sekä kaava-alueen rannan tuntumassa kulkevasta Saimaan rantareitistä. Koska Porrassalmentien viereen ei voida museotiestatuksen vuoksi toteuttaa kevyen liikenteen väylää, viedään pääreitti osaksi rantareittiä tällä osuudella. Pää- ja rantareittiä täydentävät Porrassalmentien kevyen liikenteen reitiksi muutettava osuus sekä alueella kulkeva kattava ulkoilureitistö, joka yhdistää useassa kohtaa rantareitin, kokoojakadun sekä museotien poikittaisyhteyksillä. Kantatielle ei esitetä uusia alikulkuja. Samoin kantatien eteläpuolen kevyen liikenteen väylä välillä Porrassalmentie Kokoojakatu esitetään varauksena. Kaava-alueen ulkopuolella olevista kevyen liikenteen yhteyksistä parannetaan yhteyttä kaava-alueen, Moision sairaalan ja Moision koulun välillä. Reitti kulkee Karjalammentietä sairaala-alueelle ja siitä uutta yhteyttä pitkin Moision koululle toimien Kirkonvarkauden asemakaava-alueen ja Moision koulun välisenä kevyen liikenteen pääyhteytenä. Asemakaava-alueen paikallisliikenteen reitti kulkee linjalla kokoojakatu-porrassalmentie- Moision sairaalan alue-moision koulu. Reitin pysäkit sijaitsevat kokoojakadulla (2 pysäkkiparia), Moision sairaalan alueella sekä päätepysäkki Moision koululla. Reittiä Porrassalmentie-kokoojakatu pitkin kulkee myös muutamia seudullisen liikenteen vuoroja. Lisäksi valtatietä ja kantatietä kulkee useita paikallis-, seudullisen ja kaukoliikenteen linja-autovuoroja. Asemakaava-aluetta palvelevat pysäkit sijaitsevat kantatiellä 62 Porrassalmentien sekä Pursialantien liittymissä sekä valtatiellä 13 kantatien 62 liittymässä.

14 Kirkonvarkauden AK LIIKENNESELVITYS 13(26) Kuva 9) Asemakaavaluonnoksen liikenneverkkovaihtoehto 2

15 14(26) LIIKENNESELVITYS Kirkonvarkauden AK 3.3 VALITTU LIIKENNEVERKKO Asemakaavaehdotuksen liikenneverkossa kaava-alue liittyy kantatiehen 62 uuden tasoliittymän kautta. Liittymästä rakennetaan kokoojakatutasoinen yhteys kaava-alueen halki vastapäätä Karjalammentien liittymää, jonka kohdalla kokoojakatu liittyy Porrassalmentiehen. Porrassalmentien länsipuolella kokoojakatu jatkuu tavoitetilanteessa aina valtatielle 13 saakka. Porrassalmentie muutetaan kevyen liikenteen reitiksi välillä kokoojakatu Moisiontien liittymä. Tavoitetilanteessa Porrassalmen museotietä ei liitetä suoraan kokoojakadulle vaan niiden välille toteutetaan uusi katuyhteys, joka palvelee samalla Moision sairaala-alueen yhteytenä Saimaan ranta-alueelle. Tämän uuden katuyhteyden lopullinen sijainti tarkentuu myöhemmin asemakaavoituksen yhteydessä. Periaatekuva kokoojakadun järjestelyistä kohdassa, jossa se risteää kevyen liikenteen reitiksi muutettavan Porrassalmentien kanssa, on esitetty tämän raportin liitteenä. Kokoojakadulta lähtee yksi lenkkimäinen tonttikatu sekä päättyvä katu alueen eteläosaan, josta ei ole ajoneuvoliikenteen yhteyttä Porrassalmentielle. Näiden lisäksi alueelle on esitetty useita lyhyitä tonttikatuja, jotka päättyvät kääntöpaikkaan. Tonttiliikenne hoidetaan kokonaan tonttikatujen kautta ja kokoojakadulle ei esitetä suoria tonttiliittymiä. Uuden kokoojakadun liikennemääräksi arvioidaan asemakaava-alueen toteuduttua noin 1400 ajoneuvoa vuorokaudessa ja vuoden 2040 tavoitetilanteessa noin 2000 ajoneuvoa. Porrassalmentiellä kokoojakadun eteläpuolella liikennemäärän arvioidaan olevan tavoitetilanteessa noin 1100 ajoneuvoa vuorokaudessa. Kaava-alueen kohdalla kantatien 62 liikennemäärä on tavoitetilanteessa keskimäärin ajoneuvoa vuorokaudessa. Moisiontien liikennemäärä on tavoitetilanteessa noin 1600 ajoneuvoa vuorokaudessa. Valtatien 13 keskimääräinen vuorokausiliikennemäärä vaihtelee tavoitetilanteessa ajoneuvon välillä vuorokaudessa. Kantatien liittymän pohjoispuolella valtatien liikennemäärä on tavoitetilanteessa keskimäärin ajoneuvoa vuorokaudessa. Asemakaava-alueen kevyen liikenteen verkko muodostuu kokoojakadun yhteyteen tulevasta kevyen liikenteen pääreitistä sekä kaava-alueen rannan tuntumassa kulkevasta Saimaan rantareitistä. Näitä täydentävät Porrassalmentien kevyen liikenteen reitiksi muutettava osuus sekä alueella kulkeva kattava ulkoilureitistö, joka yhdistää useassa kohtaa rantareitin, kokoojakadun sekä museotien poikittaisyhteyksillä. Kantatielle ei esitetä uusia alikulkuja. Samoin kantatien eteläpuolen kevyen liikenteen väylä välillä Porrassalmentie Kokoojakatu esitetään varauksena. Kaava-alueen ulkopuolella olevista kevyen liikenteen yhteyksistä parannetaan yhteyttä kaava-alueen, Moision sairaalan ja Moision koulun välillä. Tavoitetilanteessa uusi kokoojakatutasoinen yhteys rinnallaan kevyen liikenteen väylä kulkee näiden toimintojen kautta, mutta ensimmäisessä vaiheessa parannetaan olemassa olevaa yhteyttä Karjalammentien osalta. Reitti toimii Kirkonvarkauden asemakaava-alueen ja Moision koulun välisenä kevyen liikenteen pääyhteytenä. Asemakaava-alueen paikallisliikenteen reitti kulkee linjalla kokoojakatu-karjalammentie- Moision sairaalan alue-moision koulu. Tavoitetilanteessa reitti kulkee Porrassalmentien ja valtatien 13 välisen osuuden uutta kokoojayhteyttä pitkin, mutta ensimmäisessä vaiheessa reitti kulkee tämän osuuden parannettavaa Karjalammentietä ja Latokalliontietä

16 Kirkonvarkauden AK LIIKENNESELVITYS 15(26) pitkin. Reitin pysäkit sijaitsevat kokoojakadulla (2 pysäkkiparia), Karjalammentien itäpäässä, Moision sairaalan alueella sekä päätepysäkki Moision koululla. Reittiä Porrassalmentie-kokoojakatu pitkin kulkee myös muutamia seudullisen liikenteen vuoroja. Lisäksi valtatietä ja kantatietä kulkee useita paikallis-, seudullisen ja kaukoliikenteen linja-autovuoroja. Asemakaava-aluetta palvelevat pysäkit sijaitsevat kantatiellä 62 Porrassalmentien sekä Pursialantien liittymissä sekä valtatiellä 13 kantatien 62 liittymässä. Kuva 10) Asemakaavaehdotuksen tavoitetilanteen liikenneverkko

17 16(26) LIIKENNESELVITYS Kirkonvarkauden AK 4. LIIKENNE-ENNUSTE 4.1 ASEMAKAAVAN VAIKUTUS LIIKENNEMÄÄRIIN Asemakaavaehdotuksen mukaisen maankäytön oletetaan tuottavan autoliikennettä seuraavassa esitetyn laskelman mukaisesti: Asemakaavan mukainen maankäyttö tuottaa kokoojakadulle noin 700 ajoneuvon vuorokausiliikennemäärän. Kun tähän lisätään nykyisen Porrassalmentien liikennemäärä, joka siirtyy kokoojakadulle Porrassalmentien muututtua kevyen liikenteen reitiksi, saadaan kokoojakadun liikennemääräksi asemakaavan toteuduttua noin 1400 ajoneuvoa vuorokaudessa. 4.2 TAVOITETILANNE 2040 Yleistä Nyt laadittava Kirkonvarkauden asemakaava on osa Moisio-Kyyhkylän osayleiskaavaa, jonka laadinta on käynnissä samanaikaisesti. Osayleiskaavaehdotuksessa on esitetty yksi tavoitetilanteen liikenneverkko, johon myös asemakaavaehdotuksen liikenneverkkovaihtoehto perustuu. Ennuste on laadittu tavoitevuodelle Liikenne-ennusteen perustana ovat nykytilanteen liikennemäärät ja liikennelaskennan tulokset sekä laskentatulosten perusteella arvioitu liikenteen suuntautuminen nykytilanteessa. Nykyliikennemääriä on kasvatettu osayleiskaavan mukaisella maankäyttöennusteella, jossa muutoksena nykytilanteeseen nähden on 340 uutta pientalotonttia sekä Moision sairaala-alueen toimintojen muuttuminen kylpylä- ja lomaosaketoimintojen alueeksi. Moision sairaala-alueen toimintojen muutos kasvattaa Moisiontien liikennemäärää arviolta 300 ajoneuvolla vuorokaudessa. Asumisen aiheuttama liikenteen kasvu on arvioitu seuraavalla laskelmalla:

18 Kirkonvarkauden AK LIIKENNESELVITYS 17(26) Yhteensä osayleiskaavan mukainen maankäytön kasvu lisää alueen liikennemäärää noin 2700 ajoneuvolla vuorokaudessa. Osayleiskaavaluonnoksen mukaisen asumisen kasvun tuottama liikenteen kasvu on sijoitettu liikenneverkolle tavoitetilanteessa kuvan 11 mukaisesti.

19 18(26) LIIKENNESELVITYS Kirkonvarkauden AK Kuva 11) Arvio uuden maankäytön liikenteen suuntautumisesta asemakaava- ja osayleiskaava-alueella tavoitetilanteessa Yleiseksi liikenteen kasvuksi valtatiellä suunnittelualueella vuodesta 2013 vuoteen 2040 on arvioitu 27 prosenttia. Vastaavasti kantatien yleiseksi liikenteen kasvuksi vastaavalla ajanjaksolla on arvioitu 29 prosenttia. Osayleiskaava-alueen ja yleisen liikenteen kasvun lisäksi liikenne-ennusteessa on huomioitu tarkemmin osayleiskaava-alueen eteläpuolelle jäävän alueen maankäytön kehittämistavoitteet. Porrassalmentien eteläpään liittymän ja siitä noin 10 km etelämmäs sijaitsevan Parkkilantien väliselle ranta-alueelle on arvioitu toteutuvan noin 1000 rakennuspaikkaa 1500 asukkaalle. Tästä kolmannes on arvioitu toteutettavan Porrassalmentien vaikutusalueelle Moisio-Kyyhkylän osayleiskaava-alueen eteläpuolelle. Tämän noin 500 asukkaan liikennetuotos on arvioitu vastaavalla periaatteella kuin asemakaava-alueenkin liikennetuotos. Tavoitetilanteessa kaava-alueen ulkopuolelle sijoittuvasta maankäytön kasvusta syntyisi noin 700 automatkaa vuorokaudessa, josta puolet suuntautuisi Porrassalmentietä pohjoiseen ja kokoojakadun kautta kantatielle 62.

20 Kirkonvarkauden AK LIIKENNESELVITYS 19(26) Liikenne-ennuste 2040 Kuva 12) Liikenne-ennuste tavoitevuoden 2040 liikenneverkolle

21 20(26) LIIKENNESELVITYS Kirkonvarkauden AK 5. TOIMIVUUSTARKASTELUT 5.1 YLEISTÄ Toimivuustarkasteluja ei ole laadittu tilanteesta, jossa ainoastaan Kirkonvarkauden asemakaava-alue on toteutettu, vaan kaikki toimivuustarkastelut on tehty tavoitetilanteen 2040 liikennemäärillä. Koska pelkän asemakaavan toteutumisen jälkeen liikennemäärät kokoojakadulla jäävät tavoitetilannetta pienemmäksi, on asemakaavavaiheen toimivuus kokoojakadun liittymässä nyt esitettyä parempi. 5.2 TUTKITUT LIITTYMÄT Kantatien ja uuden kokoojakadun liittymän liikenteellistä toimivuutta arvioitiin Synchro / SimTraffic 8 -mikrosimulointiohjelmalla. Toimivuustarkastelut tehtiin tavoitetilanteen 2040 iltahuipputunnin liikennemäärillä. Tarkastelussa liittymäjärjestelyt olivat: kantatien, Pursialankadun ja uuden kokoojakadun porrastettu liittymä, pääsuunnalla vasemmalle kääntyvien kaistat Tarkasteluissa käytetyt liikennemäärät on esitetty kuvassa 13. Kuva 13) Toimivuustarkasteluissa käytetyt tavoitetilanteen 2040 iltahuipputunnin liikennemäärät Toimivuustarkastelussa käytetyt palvelutasoluokitukset ovat HCM ohjeen mukaisia (taulukko 1). Taulukko 1) Palvelutasoluokitus HCM 2000

22 Kirkonvarkauden AK LIIKENNESELVITYS 21(26) 5.3 KANTATIEN JA KOKOOJAKADUN UUSI LIITTYMÄ Kantatien, kokoojakadun ja Pursialankadun porrastetun liittymän toimivuus tavoitetilanteessa 2040 on esitetty kuvassa 14. Kuva 14) Liittymien toimivuus vuoden 2040 ennustetilanteessa Tavoitetilanteen liikennemäärillä toimivuudessa ei esiinny ongelmia, vaan kaikkien liittymäsuuntien palvelutaso on erittäin hyvä (A). Pääsuunnalla vasemmalle kääntyvien maksimi jonopituus jää alle 30 metriin. 5.4 HERKKYYSTARKASTELU Perustarkastelun lisäksi tehtiin herkkyystarkastelu kantatien, kokoojakadun ja Pursialankadun porrastetussa liittymässä. Herkkyystarkastelussa liittymäjärjestelyt olivat vastaavat kuin perustarkastelussa. Liittymän liikennevirtoja oli kasvatettu sillä oletuksella, että tavoitetilanteessa valtatien ja Porrassalmentien välistä poikittaisyhteyttä ei toteuteta ja kaikki osayleiskaava-alueen eteläosan maankäytön kasvun tuottama liikenne ohjautuu kokoojakadun liittymä kautta kantatielle. Herkkyystarkastelussa käytetyt liikennemäärät on esitetty kuvassa 15.

23 22(26) LIIKENNESELVITYS Kirkonvarkauden AK Kuva 15) Herkkyystarkastelussa käytetyt ennustetilanteen 2040 iltahuipputunnin liikennemäärät Kantatien, kokoojakadun ja Pursialankadun porrastetun liittymän toimivuus herkkyystarkastelun liikennemäärillä on esitetty kuvassa 16. Kuva 16) Liittymien toimivuus vuoden 2040 tavoitetilanteessa herkkyystarkastelun mukaisilla liikennemäärillä Kantatien, kokoojakadun ja Pursialankadun porrastetun liittymän toimivuudessa ei esiinny ongelmia herkkyystarkastelun mukaisessa tilanteessa, jossa poikittaisyhteyttä ei ole toteutettu ja myös osayleiskaava-alueen eteläosan liikenne ohjautuu kokoojakadun kautta kantatielle. Palvelutaso on kaikkien liittymäsuuntien osalta erittäin hyvä (A). Pääsuunnalla vasemmalle kääntyvien maksimi jonopituus jää alle 25 metriin.

24 Kirkonvarkauden AK LIIKENNESELVITYS 23(26) 6. VAIKUTUKSET Vaikutukset liikenneverkkoon Asemakaavan mahdollistama noin 110 uutta pientalotonttia edellyttää alueen liikenneverkon täydentämistä kokoojakatuyhteydellä, tonttikaduilla sekä kävelyn ja pyöräilyn verkolla ja ulkoilureiteillä. Alueelle muodostetaan pohjois-eteläsuuntainen kokoojakatu Porrassalmentien itäpuolelle välille Porrassalmentie kantatie 62. Tavoitetilanteessa kokoojayhteys jatkuu Porrassalmentien länsipuolella aina valtatielle 13 saakka. Tällöin Porrassalmen museotietä ei linjata suoraan kokoojakadulle, vaan lyhyen uuden katuyhteyden kautta. Tällä katuyhteydellä mahdollistetaan Porrassalmen museotien muuttaminen laajemmalta osuudelta kevyen liikenteen reitiksi ja näin ollen siirtämään ajoneuvoliikennettä sille paremmin soveltuvalle kokoojakadulle heikolla geometrialla olevan museotien sijaan. Uusi kokoojayhteys siirtää liikennettä pois Porrassalmentieltä ja vähentää Porrassalmentien ja kantatien 62 liittymän kautta kulkevan liikenteen määrää sekä mahdollistaa nykyisen Porrassalmentien muuttamisen kevyen liikenteen reitiksi kokoojakadun ja Moisiontien välillä. Asemakaavan mahdollistama maankäytön kasvu tuottaa vajaa 800 henkilöautomatkaa vuorokaudessa. Liikenne välittyy kaava-alueelta päätieverkolle pääasiassa uuden kokoojakadun liittymän kautta. Vaihtoehtoinen reitti on Porrassalmentietä etelän suuntaan ja sieltä edelleen valtatielle 13. Maankäytön kasvusta huolimatta kokoojakadun liittymän toimivuus pystytään varmistamaan suunnitelluilla järjestelyillä myös vuoden 2040 ennustetilanteessa. Vaikutukset Porrassalmentiehen (museotie) Porrassalmentie on merkitty museotieksi asemakaava-alueella välillä Moisiontien liittymä kaava-alueen raja. Museotieosuus jatkuu kaava-alueen ulkopuolella aina Kyyhkylän Kartanon eteläpuolelle saakka. Asemakaavan yhteydessä Porrassalmentie esitetään muutettavaksi kaupungin kaduksi kaava-alueella. Asemakaavaehdotuksen liikenneverkkovaihtoehdossa Porrassalmentie on esitetty muutettavaksi kevyen liikenteen reitiksi välillä kokoojakadun liittymä Moisiontien liittymä. Porrassalmentien linjaus on osoitettu erikseen RKY-kohteessa Porrassalmen historiallinen maisema. RKY-merkintä on velvoittava maankäytön suunnittelussa riippumatta siitä, miten museotiestatuksen mahdollisesti tulevaisuudessa käy ja onko osuus katua vai yleistä tietä. Kevyen liikenteen reittinä museotie on mahdollista säilyttää luonteeltaan vanhana, eikä autoliikenteen nopeuspaineet vaadi tien linjauksen tai tasauksen muuttamista. Kevyen liikenteen reitiksi muuttaminen ennemmin parantaa kuin heikentää Porrassalmen museotien saavutettavuutta. Museotie on osa valtakunnallista pyöräilytietä, jonka asemaa ja arvoa kevyen liikenteen reitiksi muuttaminen kohentaa. Porrassalmentien kulttuurinen helmi, manttaalikivi, on hieman etelään kohdasta, jossa tavoitetilanteessa Porrassalmentie muuttuu kaupungin hallinnoimaksi kevyen liikenteen reitiksi. Manttaalikivi on tien länsipuolella, pihateiden risteyksessä, Annilan golfkeskuksen liittymästä pohjoiseen. Sen säilymisen turvaaminen on todennäköisesti helpompaa lähellä kevyen liikenteen reitin alkua kuin linjaosuudella. Samoin kohteessa vie-

25 24(26) LIIKENNESELVITYS Kirkonvarkauden AK railevien pysäköinti ym. järjestelyt on helpompi toteuttaa lähellä kokoojayhteyksien ja kevyen liikenteen reitin liittymäaluetta. Manttaalikiven säilymistä tulisi korostaa. Vaikutukset joukkoliikenteeseen Asemakaavaehdotus tukee suunnitellun paikallisliikenteen linja-autoreitin toteuttamista välille Mikkelin keskusta Moision koulu. Reitti kulkee kantatien kautta kokoojakadulle ja siitä Karjalammentietä Moision sairaala-alueen poikki päätepysäkin ollessa Moision koululla. Tavoitetilanteessa joukkoliikenteen on mahdollista siirtyä käyttämään kokoojayhteyttä Porrassalmentien ja valtatien 13 välillä. Asemakaava-alueen ja Moision koulun välille suunnitellun joukkoliikennereitin toteuttaminen vaatii kehittämistoimenpiteitä heti ensimmäisessä vaiheessa, sillä Karjalammentie ei nykykunnossa sovellu joukkoliikenteelle, vaan vaatii merkittävät saneeraustoimenpiteet ennen liikennöinnin aloittamista. Kattavan joukkoliikennepalvelun järjestäminen alueelle edellyttää kolmen pysäkkiparin rakentamista kokoojakadun varrelle. Näistä kaksi tulee sijoittaa asemakaava-alueelle ja kolmas sen välittömään läheisyyteen Karjalammentien itäpäähän parantamaan asemakaava-alueen eteläosan saavutettavuutta joukkoliikenteellä. Alueen tontti- ja tonttikatujärjestelyt ohjaavat kevyen liikenteen yhteydet pääasiassa tonttikatujen kautta kokoojakadulle ja siitä muulle verkolle. Tämä tulee huomioida pysäkkien lopullisessa sijoittelussa. Vaikutukset kevyeen liikenteeseen Nykyiset kevyen liikenteen järjestelyt rajoittuvat pääasiassa kantatien ympäristöön. Lisäksi kaava-alueella kulkee useita ulkoilureittejä. Esitetyllä asemakaavaehdotuksella mahdollistetaan kevyen liikenteen verkon toteuttaminen alueelle ja alueen kytkeminen myös kevyen liikenteen osalta olemassa olevaan kevyen liikenteen verkkoon. Alueen pohjois-eteläsuuntaisena kevyen liikenteen pääreittinä toimii kokoojakadun yhteydessä oleva kevyen liikenteen väylä sekä sen itäpuolelle osin tonttikatujen yhteyteen toteutettava kevyen liikenteen rantareitti, joka jatkuu nykyisen kevyen liikenteen alikulun kautta kantatien pohjoispuolelle ja siitä Pursialankadun vartta aina Mikkelin keskustaan saakka. Näitä yhteyksiä täydentää Porrassalmentien kevyen liikenteen reitiksi muutettava osuus sekä Moisiontien kevyen liikenteen yhteys, joilta on kantatien eteläpuolella olevan kevyen liikenteen väylän ja valtatien alikulun kautta vaihtoehtoinen yhteys Mikkelin keskustan suuntaan. Itä-länsisuunnassa kevyelle liikenteelle mahdollistetaan reitti Moision koulun ja asemakaava-alueen välille. Tämä yhteys muodostaa yhtenäisen reitin koulun, Porrassalmentien ja rantareitin välille Karjalammentien jatkeena. Lisäksi kaava tukee kevyen liikenteen yhteyden muodostamista välille asemakaava-alue - Moision sairaalan alue - Moision koulu nykyisen Karjalammentien kautta. Vaikutukset liikenneturvallisuuteen Uusi liittymä kantatiellä 62 heikentää liikenneturvallisuutta. Kiinnittämällä huomiota nopeustasoon liittymän kohdalla sekä varmistamalla riittävät näkemät pystytään liittymän vaikutukset turvallisuuden alenemaan minimoimaan.

26 Kirkonvarkauden AK LIIKENNESELVITYS 25(26) Nykyisen liikenteen siirtäminen pois Porrassalmentieltä uudelle kokoojakadulle parantaa liikenneturvallisuutta, kun liikenne viedään geometrialtaan ja teknisiltä ratkaisultaan nykyaikaiselle väylälle. Nykyisin Latokalliontiellä koululaiset liikkuvat samalla väylällä joukkoliikenteen ja muiden ajoneuvojen kanssa. Ensimmäisessä vaiheessa tähän ei ole tulossa muutosta, mikä pitää huomioida ratkaisun tarkemmassa suunnittelussa. Tavoitetilanteessa kokoojakatuyhteys välille Porrassalmentie valtatie 13 mahdollistaa turvallisen kevyen liikenteen yhteyden myös asemakaava-alueen, Moision sairaalan ja Moision koulun välille. Asemakaavaehdotuksessa ei ole yhtään suoraa tonttiliittymää kokoojakadulle, mikä on liikenneturvallisuuden kannalta hyvä ratkaisu. 7. VAIHEITTAIN RAKENTAMINEN Kirkonvarkauden asemakaava-alueen toteuttaminen edellyttää kantatien uuden liittymän ja kokoojakadun rakentamista välille Porrassalmentie kantatie 62. Joukkoliikenteen järjestäminen ensimmäisessä vaiheessa tavoitteiden mukaisesti edellyttää Karjalammentien parantamista joukkoliikenteelle sopivaksi. Samoin Moision koulun ja sairaala-alueen joukkoliikenneyhteyden toteuttaminen tulee käynnistää mahdollisimman aikaisessa vaiheessa, jotta nykyisellä Karjalammentie Latokalliontie yhteydellä olevat liikenneturvallisuuspuutteet (koululaiset ja ajoneuvot samalla kapealla väylällä) saadaan korjattua mahdollisimman aikaisessa vaiheessa. Kevyen liikenteen osalta tulee varmistaa, että asemakaava-alueen ja Moision koulun välillä on turvallinen yhteys. Asemakaava-alueelta pystytään järjestämään turvallinen kevyen liikenteen yhteys keskustan suuntaan Pursialankadun liittymän alikulun kautta ilman kantatien eteläpuolista kevyen liikenteen väylää. Kantatien eteläpuolelle esitetty kevyen liikenteen yhteystarve on varaus, jonka tarve tulee selvittää tarkemmin siinä vaiheessa kun Kirkonvarkauden sillan eteläpuolelle suunnitellun erillisen kevyen liikenteen sillan toteutus on ajankohtainen.

27 26(26) LIIKENNESELVITYS Kirkonvarkauden AK LIITTEET Liite 1: Kirkonvarkaudenkadun ja museotien liittymäalueen järjestelyt tavoitetilanteessa Kartat ja kuvat Ilmakuvat Maanmittauslaitos 10/MML/14 Kartat Karttakeskus Oy, lupa L4377 Kannen kuva Elina Ekroos, Destia Oy Tampereella DESTIA OY DI Antti Soisalo

28 KIRKONVARKAUDEN ASEMAKAAVA LIITE 8.2

29 K1 Koordinaattijärjestelmä ETRS GK Kirkonvarkaudenkadun ja Museotien liittymäjärjestelyt tavoitetilanteessa 1:2000
