1 Suojaamaton LAN kaapelointijärjestelmä Kat.6 (Luokka E) 250MHz Category 6 (TIA/EIA 568) Class E (ISO/IEC 11801) 25 vuoden takuu

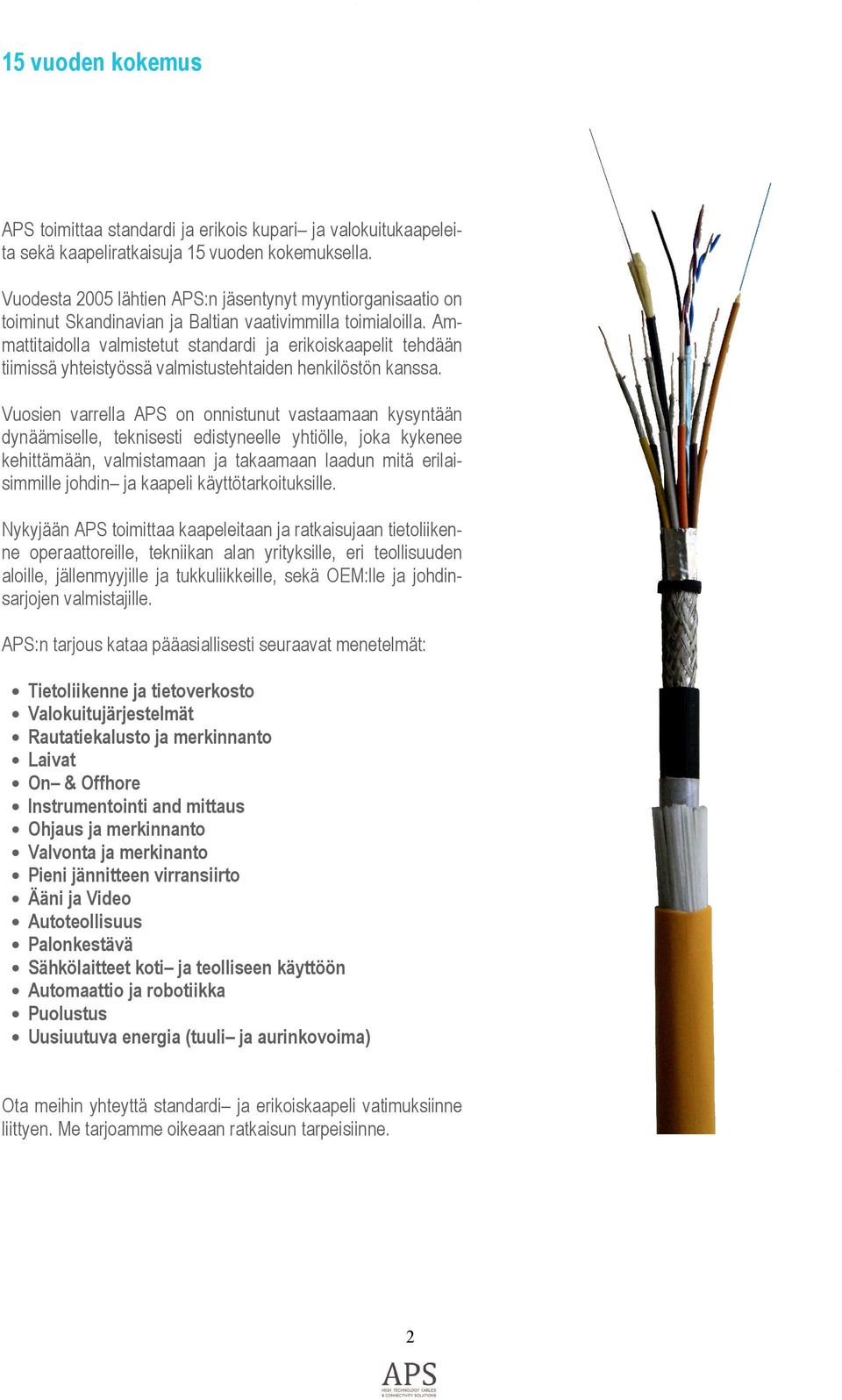

2 15 vuoden kokemus APS toimittaa standardi ja erikois kupari ja valokuitukaapeleita sekä kaapeliratkaisuja 15 vuoden kokemuksella. Vuodesta 2005 lähtien APS:n jäsentynyt myyntiorganisaatio on toiminut Skandinavian ja Baltian vaativimmilla toimialoilla. Ammattitaidolla valmistetut standardi ja erikoiskaapelit tehdään tiimissä yhteistyössä valmistustehtaiden henkilöstön kanssa. Vuosien varrella APS on onnistunut vastaamaan kysyntään dynäämiselle, teknisesti edistyneelle yhtiölle, joka kykenee kehittämään, valmistamaan ja takaamaan laadun mitä erilaisimmille johdin ja kaapeli käyttötarkoituksille. Nykyjään APS toimittaa kaapeleitaan ja ratkaisujaan tietoliikenne operaattoreille, tekniikan alan yrityksille, eri teollisuuden aloille, jällenmyyjille ja tukkuliikkeille, sekä OEM:lle ja johdinsarjojen valmistajille. APS:n tarjous kataa pääasiallisesti seuraavat menetelmät: Tietoliikenne ja tietoverkosto Valokuitujärjestelmät Rautatiekalusto ja merkinnanto Laivat On & Offhore Instrumentointi and mittaus Ohjaus ja merkinnanto Valvonta ja merkinanto Pieni jännitteen virransiirto Ääni ja Video Autoteollisuus Palonkestävä Sähkölaitteet koti ja teolliseen käyttöön Automaattio ja robotiikka Puolustus Uusiuutuva energia (tuuli ja aurinkovoima) Ota meihin yhteyttä standardi ja erikoiskaapeli vatimuksiinne liittyen. Me tarjoamme oikeaan ratkaisun tarpeisiinne. 2

3 Tietoliikenneverkkojen asiantuntija Liike ja yksityisverkot Tietoverkkojärjestelmät cat.5e, cat.6, cat.6a, cat.7, valokuitu ja hybridi. Takuu 25 vuotta. Tekninen tuki ennen ja jällkeen ostoon. Valokuituverkot Teleliikenne ja FTTx access valokuitukaapelit. Valmiskaapelit, valokuitupäätteet ja jatkoskotelot. Häntäkuitupaneelit (tyhjät tai esikalustetut). Tekninen tuki ennen ja jällkeen ostoon. Ristiliitäntäratkaisut Kupari ristiliitännän kytkentärimat ja tarvikkeet sisäkäyttöön. Liitäntäkaapit ja kotelot. Ristiliitäntäkaapelit. Kaapelit ja tarvikkeet ulkotiloihin Ilma-, kanava ja maakaapelit. Kupari ja kuitujatkoskotelot ja tarvikkeet. Jumper kaapelit. Liitettävyysratkaisut vaihteille MDF, DDF ja ODF ratkaisut vaihteille. Puhelin-, xdsl, valokuitu ja multikoakskaapelit. Valmiskaapelit. 3

4 tietoverkkoratkaisut Suojaamaton LAN kaapeloin järjestelmä Kat.6 (Luokka E) 250MHz APS tarjoaa tehokkaan ja helpon tavan asentaa luokan E (Kat6) mukainen häiriösuojaamaton Ethernet-kaapelointi. Järjestelmä koostuu U/ UTP-kaapelista, työkaluttomista UTP RJ45 keystone-liittimistä, RJ45-RJ45-kytkentäjohdoista sekä kytkentäpaneeleista.kukin yksittäinen komponentti täyttää luokan E (Cat6) vaatimukset, ja koko järjestelmä noudattaa ISO/IEC standardia kaikkine sen lisäyksineen ja muutoksineen. Kaapelointijärjestelmä on testattu riippumattomassa Cable Testing Services S.r.l. tutkimuslaitoksessa. U/UTP kaapelit 4 paria W5UX042M0S30 ja 2x4 paria siamilainen W5UX08TM0B50 koostuuvat 4 kierretystä johdinparista, jotka on erotettu toisistaan kestomuovista valmistetulla ristikappaleella. Erotin parantaa kaapelin tiedonsiirron suorituskykyä. KAT.6 SUOJAAMATON TYÖKALUTON NOPEA JA HELPPO TAKUULLA Liitin MJ6UK ei vaadi mitään t y ö k a l u a l i i t ä n n ä n tekemiseksi. Kytkentäohjuri painuu liittimen runkoon samalla kun liitin suljetaan. Mekaanismi mahdollistaa tiukan ja luotettavan kiinnityksen johtimiin. Liitin suositellaan kiinnittämään APS:n paneeliin, vaikka se kiinnittyy useimpiin Keystone aukkoihin. Kat6 U/UTP liitäntäkaapelit ja CP (Connection Point) kaapelit ovat tehty Kat6 4 parisesta 26 AWG kaapelista ja ovat päätelty modulaarisella RJ45-liittimeillä. Kaikki komponentit täyttävät Kat6-vaatimukset. Molemmat liitäntäkaapelit ja CP kaapelit ovat saatavilla eri pituuksina ja eri väreissä. APS tarjoaa 25 huoletonta vuotta, eli 25 vuoden takuun sisätilojen kupari-, kuitu- ja hybridikaapelointijärjestelmiin. Mikäli tarvetta ilmenee olemme mukana työmaalla; sekä asennuksen aikana että sen jälkeen. Meidän kenttätiimi auttaa yhteyskumppaneitamme kytkennässä, hits auksessa, testauksessa sekä asennuksen tarkistamisessa. Paneeli PPE24SU on 19 1U 24 port tia, SNAP -I N tyyppi. Paneelirunkoon voidaan asentaa APS:n keystone-liittimet helposti napsauttamalla. Paneeliin on integroituna myös tukeva kaapelien kiinnityspidike sekä tunnistekentät. 4 Käy meillä: osoitteemme on Otta yhteyttä meihin: meilimme on info@apsolutions.fi Soitta meille: numeroimme ovat tai

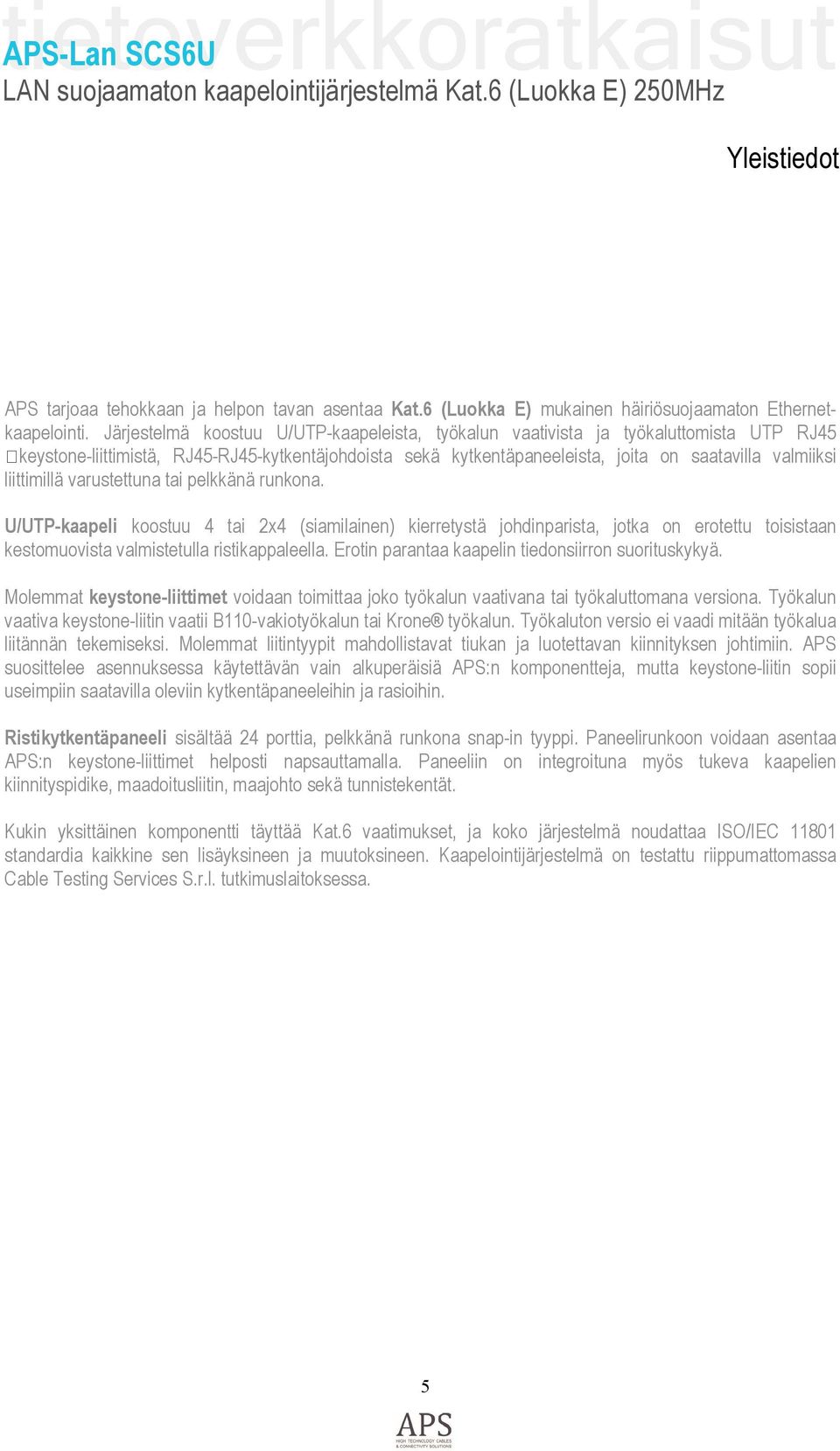

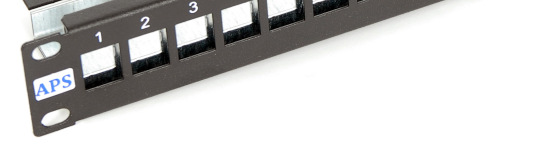

5 tietoverkkoratkaisut Yleistiedot APS tarjoaa tehokkaan ja helpon tavan asentaa Kat.6 (Luokka E) mukainen häiriösuojaamaton Ethernetkaapelointi. Järjestelmä koostuu U/UTP-kaapeleista, työkalun vaativista ja työkaluttomista UTP RJ45 keystone-liittimistä, RJ45-RJ45-kytkentäjohdoista sekä kytkentäpaneeleista, joita on saatavilla valmiiksi liittimillä varustettuna tai pelkkänä runkona. U/UTP-kaapeli koostuu 4 tai 2x4 (siamilainen) kierretystä johdinparista, jotka on erotettu toisistaan kestomuovista valmistetulla ristikappaleella. Erotin parantaa kaapelin tiedonsiirron suorituskykyä. Molemmat keystone-liittimet voidaan toimittaa joko työkalun vaativana tai työkaluttomana versiona. Työkalun vaativa keystone-liitin vaatii B110-vakiotyökalun tai Krone työkalun. Työkaluton versio ei vaadi mitään työkalua liitännän tekemiseksi. Molemmat liitintyypit mahdollistavat tiukan ja luotettavan kiinnityksen johtimiin. APS suosittelee asennuksessa käytettävän vain alkuperäisiä APS:n komponentteja, mutta keystone-liitin sopii useimpiin saatavilla oleviin kytkentäpaneeleihin ja rasioihin. Ristikytkentäpaneeli sisältää 24 porttia, pelkkänä runkona snap-in tyyppi. Paneelirunkoon voidaan asentaa APS:n keystone-liittimet helposti napsauttamalla. Paneeliin on integroituna myös tukeva kaapelien kiinnityspidike, maadoitusliitin, maajohto sekä tunnistekentät. Kukin yksittäinen komponentti täyttää Kat.6 vaatimukset, ja koko järjestelmä noudattaa ISO/IEC standardia kaikkine sen lisäyksineen ja muutoksineen. Kaapelointijärjestelmä on testattu riippumattomassa Cable Testing Services S.r.l. tutkimuslaitoksessa. 5

6 tietoverkkoratkaisut Peruskompponentit Kaapeli P/N Sähkönumero Johdin Eristys Parikierre Ulkovaippa Väri U/UTP 4x2x23AWG/1 LSZH Kat.6 DCC6UUTP4PH m Kuparilanka nimellishalkaisija AWG23/1 (Ø 0,55mm) PE nimellishalkaisija Ø 1,00mm 2 eristettyä johdinta on kerrattu yhteen pariksi 4 paria on kerrattu yhteen keskiristielementin ympärillä Halogeeniton palonestomateriaali LSZH Ø 6,20mm Harma RAL7035 Kaapeli P/N Sähkönumero Johdin Eristys Parikierre Ulkovaippa Väri U/UTP Siamilainen 2x(4x2x23AWG/1) LSZH Kat.6 W5UX08TMB50 500m Kuparilanka nimellishalkaisija AWG23/1 (Ø 0,55mm) PE nimellishalkaisija Ø 1,00mm 2 eristettyä johdinta on kerrattu yhteen pariksi 4 paria on kerrattu yhteen keskiristielementin ympärillä Halogeeniton palonestomateriaali LSZH Ø 6,20mm Harma RAL7035 Liitin P/N Sähkönumero Standardi Johdin Työkalu UTP Cat.6 keystone 8P8C MJ6UKTC 24 kpl EIA/TIA 568-B AWG / T568 A ja B B-110 / punchtool Liitin P/N Sähkönumero Standardi Johdin Paneli P/N Sähkönumero Standardi Koko UTP Cat.6 keystone 8P8C työkaluton MJ6UK 24 kpl EIA/TIA 568-B AWG / T568 A ja B 19 1U 24 porttia, tyyhjä PPEASU 1 kpl EIA/TIA 568-B.2-1 1U, 19 Järjestelmätakuu 25 vuotta 6

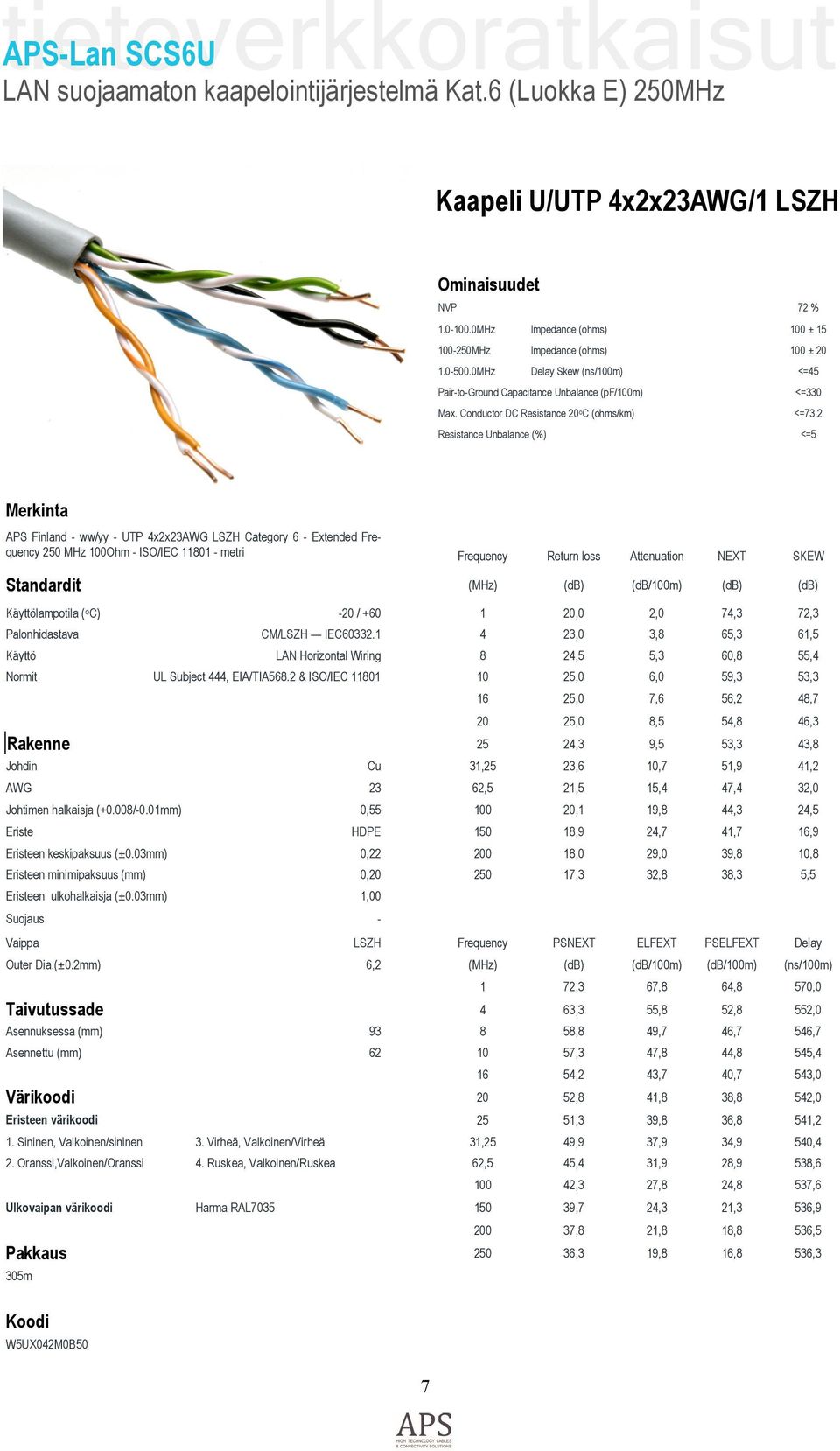

7 tietoverkkoratkaisut Kaapeli U/UTP 4x2x23AWG/1 LSZH Ominaisuudet NVP 72 % MHz Impedance (ohms) 100 ± MHz Impedance (ohms) 100 ± MHz Delay Skew (ns/100m) <=45 Pair-to-Ground Capacitance Unbalance (pf/100m) <=330 Max. Conductor DC Resistance 20 o C (ohms/km) <=73.2 Resistance Unbalance (%) <=5 Merkinta APS Finland - ww/yy - UTP 4x2x23AWG LSZH Category 6 - Extended Frequency 250 MHz 100Ohm - ISO/IEC metri Frequency Return loss Attenuation NEXT SKEW Standardit (MHz) (db) (db/100m) (db) (db) Käyttölampotila ( o C) -20 / ,0 2,0 74,3 72,3 Palonhidastava CM/LSZH IEC ,0 3,8 65,3 61,5 Käyttö LAN Horizontal Wiring 8 24,5 5,3 60,8 55,4 Normit UL Subject 444, EIA/TIA568.2 & ISO/IEC ,0 6,0 59,3 53, ,0 7,6 56,2 48, ,0 8,5 54,8 46,3 Rakenne 25 24,3 9,5 53,3 43,8 Johdin Cu 31,25 23,6 10,7 51,9 41,2 AWG 23 62,5 21,5 15,4 47,4 32,0 Johtimen halkaisja (+0.008/-0.01mm) 0, ,1 19,8 44,3 24,5 Eriste HDPE ,9 24,7 41,7 16,9 Eristeen keskipaksuus (±0.03mm) 0, ,0 29,0 39,8 10,8 Eristeen minimipaksuus (mm) 0, ,3 32,8 38,3 5,5 Eristeen ulkohalkaisja (±0.03mm) 1,00 Suojaus - Vaippa LSZH Frequency PSNEXT ELFEXT PSELFEXT Delay Outer Dia.(±0.2mm) 6,2 (MHz) (db) (db/100m) (db/100m) (ns/100m) 1 72,3 67,8 64,8 570,0 Taivutussade 4 63,3 55,8 52,8 552,0 Asennuksessa (mm) ,8 49,7 46,7 546,7 Asennettu (mm) ,3 47,8 44,8 545, ,2 43,7 40,7 543,0 Värikoodi 20 52,8 41,8 38,8 542,0 Eristeen värikoodi 25 51,3 39,8 36,8 541,2 1. Sininen, Valkoinen/sininen 3. Virheä, Valkoinen/Virheä 31,25 49,9 37,9 34,9 540,4 2. Oranssi,Valkoinen/Oranssi 4. Ruskea, Valkoinen/Ruskea 62,5 45,4 31,9 28,9 538, ,3 27,8 24,8 537,6 Ulkovaipan värikoodi Harma RAL ,7 24,3 21,3 536, ,8 21,8 18,8 536, ,3 19,8 16,8 536,3 305m Koodi W5UX042M0B50 7

8 tietoverkkoratkaisut Kaapeli U/UTP Siamilainen 2x(4x2x23AWG/1) LSZH Kat.6 Ominaisuudet NVP 72 % MHz Impedance (ohms) 100 ± MHz Impedance (ohms) 100 ± MHz Delay Skew (ns/100m) <=45 Pair-to-Ground Capacitance Unbalance (pf/100m) <=330 Max. Conductor DC Resistance 20 o C (ohms/km) <=73.2 Resistance Unbalance (%) <=5 Merkinta APS-Lan ww/yy U/UTP TWIN 2x(4x2x23AWG) LSZH Category 6 Extended Frequency 250 MHz 100Ohm ISO/IEC metri Frequency Return loss Attenuation NEXT SKEW Standardit (MHz) (db) (db/100m) (db) (db) Käyttölampotila ( o C) -20 / ,0 2,0 74,3 72,3 Palonhidastava CM/LSZH IEC ,0 3,8 65,3 61,5 Käyttö LAN Horizontal Wiring 8 24,5 5,3 60,8 55,4 Normit UL Subject 444, EIA/TIA568.2 & ISO/IEC ,0 6,0 59,3 53, ,0 7,6 56,2 48, ,0 8,5 54,8 46,3 Rakenne 25 24,3 9,5 53,3 43,8 Johdin Cu 31,25 23,6 10,7 51,9 41,2 AWG 23 62,5 21,5 15,4 47,4 32,0 Johtimen halkaisja (+0.008/-0.01mm) 0, ,1 19,8 44,3 24,5 Eriste HDPE ,9 24,7 41,7 16,9 Eristeen keskipaksuus (±0.03mm) 0, ,0 29,0 39,8 10,8 Eristeen minimipaksuus (mm) 0, ,3 32,8 38,3 5,5 Eristeen ulkohalkaisja (±0.03mm) 1,00 Suojaus - Vaippa LSZH Frequency PSNEXT ELFEXT PSELFEXT Delay Outer Dia.(±0.2mm) 6,2 x 12,5 (MHz) (db) (db/100m) (db/100m) (ns/100m) 1 72,3 67,8 64,8 570,0 Taivutussade 4 63,3 55,8 52,8 552,0 Asennuksessa (mm) ,8 49,7 46,7 546,7 Asennettu (mm) ,3 47,8 44,8 545, ,2 43,7 40,7 543,0 Värikoodi 20 52,8 41,8 38,8 542,0 Eristeen värikoodi 25 51,3 39,8 36,8 541,2 1. Sininen, Valkoinen/sininen 3. Virheä, Valkoinen/Virheä 31,25 49,9 37,9 34,9 540,4 2. Oranssi,Valkoinen/Oranssi 4. Ruskea, Valkoinen/Ruskea 62,5 45,4 31,9 28,9 538, ,3 27,8 24,8 537,6 Ulkovaipan värikoodi Harma RAL ,7 24,3 21,3 536, ,8 21,8 18,8 536, ,3 19,8 16,8 536,3 500m Koodi W5UX08TMIB50 8

9 tietoverkkoratkaisut Sovellukset ATM 155Mbit/s, Gigabit Ethernet 1000 Base T Ethernet 10 Base T, Fast Ethernet 100 Base T Koko 14,5 x 41,2 x 26,8 mm Työkaluton liitin keystone Merkinta APS Cat 6 Standardit IEC , ISO/IEC nd Ed., UL/cUL Safety Standard EIA/TIA 568b.2-1, EN nd Ed. 504kpl/laa kkoa, 24 kpl/pussi Rakenne Tyyppi Materiaali Ohjuri ja IDC block Lii men kontak t Päällistys PCB Johdin Kaapelin ulkohalkaisija Työkalu Koodi MJ6UK RJ45 8p8c Palonhidastava polimerit PC resin, UL 94 V-O 5100W phosphor bronze, pyöreä lanka 1,27 µm kulta FR AWG 5,0-8,0 mm Ei Sovellukset ATM 155Mbit/s, Gigabit Ethernet 1000 Base T Ethernet 10 Base T, Fast Ethernet 100 Base T Koko 15,0 x 41,2 x 26,8 mm Työkalulla liitin keystone Merkinta APS Cat 6 Standardit IEC , ISO/IEC nd Ed., UL/cUL Safety Standard EIA/TIA 568b.2-1, EN nd Ed. 504kpl/laa kkoa, 24 kpl/pussi Rakenne Tyyppi Materiaali Ohjuri ja IDC block Lii men kontak t Päällistys PCB Johdin Kaapelin ulkohalkaisija Työkalu Koodi MJ6UKTC RJ45 8p8c Palonhidastava polimerit PC resin, UL 94 V-O 5100W phosphor bronze, pyöreä lanka 1,27 µm kulta FR AWG 5,0-8,0 mm B110, Krone LSA+ Materiaalit ja rakenne Black powder painted steel (front panel). Galvanized steel (rear panel and cable rack). Built-in cable holder rack with cable shield termina on. Designed for shielded LAN 1 unit EIA 19" rack mount. Merkinta APS / 1 24 Koko 18,4 x 38,4 x 25,7 mm 1kpl/laa kko Koodi PPE24SU 9 Paneeli 24 porttia 1U

10 tietoverkkoratkaisut Välikaapelit RJ45-RJ45 suojaamaton Sähkötekniset ominaisuudet Jännite: 150 V Virta: 1,5A Koske nresistanssi: maks. 20 mω Eristysresistanssi: 500 MΩ Eristyskestojännite: V RMS Käy ölämpö la: -5 C +85 C Mekaaniset ominaisuudet Tekniset edot Kat6 U/UTP liitäntäkaapelit on tehty 4-parisesta 24 AWG kaapelista. Kukin Cat6a-luokan liitäntäkaapeli on päätelty modulaarisella RJ-45-lii mellä ja vastaavan värisellä vedonpois mella. Kaikki komponen t täy ävät Kat.6-vaa mukset. Päätelty amma laisvaa mukset täy äväs suojaamatuilla Kat6 (8P8C) lii millä. Saatavilla eri pituuksina ja useissa eri väreissä.. Testa u kanavasovi milla ja ETL:n tarkastama. Kaapeli Johdinkoko: 24 AWG puno u kirkas kuparijohdin Dielektrinen aine: PE Dielektrisen y men halkaisija: 7 x 0,20 mm Ulkoinen halkaisija: 5,5±0,2 mm Vaippa: LSZH Lämpö la-alue: -20 C +60 C Lii n Käy öikä: Vähintään 750 kytkentäkertaa Koske nmateriaali: Fosforipronssi Lii men istutus: 50 mikrotuuman kulta Materiaali: Polykarbonaa UL94 V-0 CP kaapelit RJ45-RJ45 suojaamaton Tekniset edot Kat6 U/UTP CP (Connec on Point) täkaapelit on tehty 4-parisesta 24 AWG kaapelista. Kukin Kat.6-luokan CP kaapeli on päätelty modulaarisella RJ-45-lii mellä ja vastaavan värisellä vedonpois mella. Kaikki komponen t täy ävät Kat.6-vaa mukset. Päätelty amma laisvaa mukset täy äväs suojaamatuilla Kat6 (8P8C) lii millä. Saatavilla eri pituuksina ja useissa eri väreissä. Jokainen kappale on testa u kanavasovi milla. Sähkötekniset ominaisuudet Jännite: 150 V Virta: 1,5A Koske nresistanssi: maks. 20 mω Eristysresistanssi: 500 MΩ Eristyskestojännite: V RMS Käy ölämpö la: -5 C +60 C Mekaaniset ominaisuudet Kaapeli Johdinkoko: 24 AWG puno u kirkas kuparijohdin Dielektrinen aine: PE Dielektrisen y men halkaisija: 7 x 0,20 mm Ulkoinen halkaisija: 5,5±0,2 mm Vaippa: LSZH Lämpö la-alue: -5 C +60 C Lii n Käy öikä: Vähintään 750 kytkentäkertaa Koske nmateriaali: Fosforipronssi Lii men istutus: 50 mikrotuuman kulta Materiaali: Polykarbonaa UL94 V-0 (uros) Palonhidastava polimerit (naaras) 10

11 tietoverkkoratkaisut Välikaapelit RJ45-RJ45 suojaamaton Sähkötekniset ominaisuudet Jännite: 150 V Virta: 1,5A Koske nresistanssi: maks. 20 mω Eristysresistanssi: 500 MΩ Eristyskestojännite: V RMS Käy ölämpö la: -40 C +85 C Tekniset edot PatchSee Kat6 U/UTP liitäntäkaapelit on tehty 4-parisesta 26 AWG kaapelista. PatchSee on maailman ensimmäinen RJ45-kaapeli, jossa sovelletaan op sta paikannusteknologiaa. Valo kulkee kaapelin päästä päähän kahta lii men takana näkyvää integroitua muovikuitua pitkin. Kat6-luokan liitäntäkaapeli on päätelty modulaarisella RJ-45-lii mellä, ja vastaavan värisellä vedonpois mella. Kaikki komponen t täy ävät Kat6-vaa mukset. Päätelty amma laisvaa mukset täy äväs suojatuilla Cat6 (8P8C) lii millä. Saatavilla eri pituuksina, musta värissä. Testa u kanavasovi milla Mekaaniset ominaisuudet Kaapeli Johdinkoko: 26 AWG puno u kirkas kuparijohdin Dielektrinen aine: LSZH Dielektrisen y men halkaisija: 7 x 0,16 mm Ulkoinen halkaisija: 6,5±0,2 mm Vaippa: LSZH Lämpö la-alue: -20 C +60 C Lii n Käy öikä: Vähintään 750 kytkentäkertaa Koske nmateriaali: Fosforipronssi Lii men istutus: 50 mikrotuuman kulta Materiaali: Polykarbonaa UL94 V-0 11

12 Tietoverkkojärjestelmät asennusohjeet Vaihe 1 Kuori vähintään 25 millimetriä vaippaa pois kaapelin päästä. (Huomaa: Pikaliitin saatavilla vain AWG lankajohtimiin.) Vaihe 2 Aseta johdot oikeisiin paikkoihin värikoodien mukaan. Leikkaa johtojen ylimääräiset osat niin läheltä päätysuojaa kuin mahdollista. (Johtojen päiden ei tulisi työntyä esille 0,5 millimetriä enempää.) Vaihe 3 Varmista, että vaipan ja päätysuojan nuolet ovat samansuuntaisia. Vaihe 4 Kohdista päätysuoja pikaliittimen tappeihin ja paina se paikoilleen. Vaihe 5 Kierrä siipiä toisiaan kohti, kunnes ne napsahtavat kiinni. Vaihe 6 Kun haluat avata liittimen kiinnikkeen, aseta ruuvimeisseli ylimpään vaakapaikkaan ja löysää toista puolta kiertämällä ruuvimeisseliä. Toista sama toiselle puolelle. Kierrä, kunnes päätysuoja aukeaa. 12

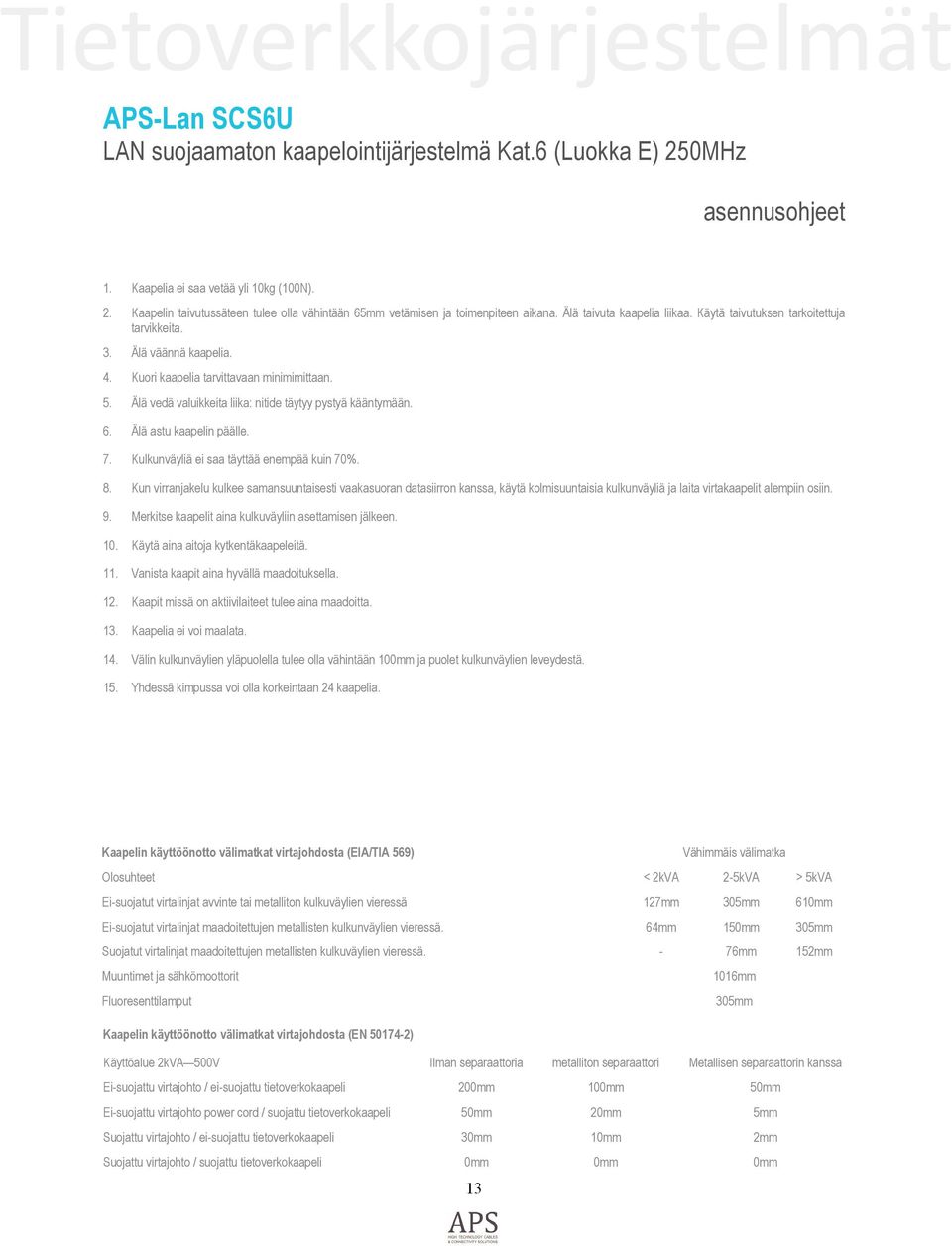

13 Tietoverkkojärjestelmät asennusohjeet 1. Kaapelia ei saa vetää yli 10kg (100N). 2. Kaapelin taivutussäteen tulee olla vähintään 65mm vetämisen ja toimenpiteen aikana. Älä taivuta kaapelia liikaa. Käytä taivutuksen tarkoitettuja tarvikkeita. 3. Älä väännä kaapelia. 4. Kuori kaapelia tarvittavaan minimimittaan. 5. Älä vedä valuikkeita liika: nitide täytyy pystyä kääntymään. 6. Älä astu kaapelin päälle. 7. Kulkunväyliä ei saa täyttää enempää kuin 70%. 8. Kun virranjakelu kulkee samansuuntaisesti vaakasuoran datasiirron kanssa, käytä kolmisuuntaisia kulkunväyliä ja laita virtakaapelit alempiin osiin. 9. Merkitse kaapelit aina kulkuväyliin asettamisen jälkeen. 10. Käytä aina aitoja kytkentäkaapeleitä. 11. Vanista kaapit aina hyvällä maadoituksella. 12. Kaapit missä on aktiivilaiteet tulee aina maadoitta. 13. Kaapelia ei voi maalata. 14. Välin kulkunväylien yläpuolella tulee olla vähintään 100mm ja puolet kulkunväylien leveydestä. 15. Yhdessä kimpussa voi olla korkeintaan 24 kaapelia. Kaapelin käyttöönotto välimatkat virtajohdosta (EIA/TIA 569) Vähimmäis välimatka Olosuhteet < 2kVA 2-5kVA > 5kVA Ei-suojatut virtalinjat avvinte tai metalliton kulkuväylien vieressä 127mm 305mm 610mm Ei-suojatut virtalinjat maadoitettujen metallisten kulkunväylien vieressä. 64mm 150mm 305mm Suojatut virtalinjat maadoitettujen metallisten kulkuväylien vieressä. - 76mm 152mm Muuntimet ja sähkömoottorit 1016mm Fluoresenttilamput 305mm Kaapelin käyttöönotto välimatkat virtajohdosta (EN ) Käyttöalue 2kVA 500V Ilman separaattoria metalliton separaattori Metallisen separaattorin kanssa Ei-suojattu virtajohto / ei-suojattu tietoverkokaapeli 200mm 100mm 50mm Ei-suojattu virtajohto power cord / suojattu tietoverkokaapeli 50mm 20mm 5mm Suojattu virtajohto / ei-suojattu tietoverkokaapeli 30mm 10mm 2mm Suojattu virtajohto / suojattu tietoverkokaapeli 0mm 0mm 0mm 13

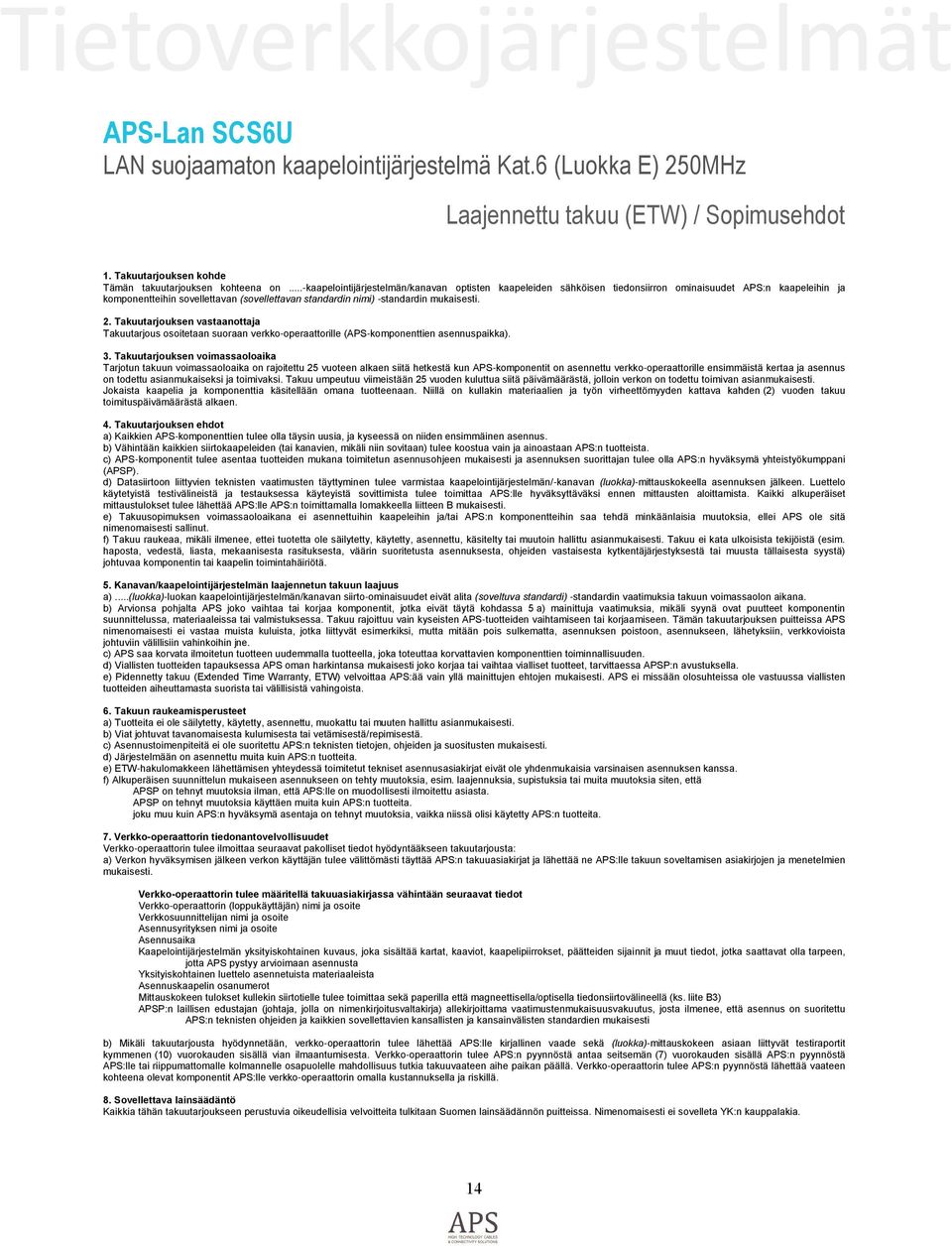

14 Tietoverkkojärjestelmät Laajennettu takuu (ETW) / Sopimusehdot 1. Takuutarjouksen kohde Tämän takuutarjouksen kohteena on...-kaapelointijärjestelmän/kanavan optisten kaapeleiden sähköisen tiedonsiirron ominaisuudet APS:n kaapeleihin ja komponentteihin sovellettavan (sovellettavan standardin nimi) -standardin mukaisesti. 2. Takuutarjouksen vastaanottaja Takuutarjous osoitetaan suoraan verkko-operaattorille (APS-komponenttien asennuspaikka). 3. Takuutarjouksen voimassaoloaika Tarjotun takuun voimassaoloaika on rajoitettu 25 vuoteen alkaen siitä hetkestä kun APS-komponentit on asennettu verkko-operaattorille ensimmäistä kertaa ja asennus on todettu asianmukaiseksi ja toimivaksi. Takuu umpeutuu viimeistään 25 vuoden kuluttua siitä päivämäärästä, jolloin verkon on todettu toimivan asianmukaisesti. Jokaista kaapelia ja komponenttia käsitellään omana tuotteenaan. Niillä on kullakin materiaalien ja työn virheettömyyden kattava kahden (2) vuoden takuu toimituspäivämäärästä alkaen. 4. Takuutarjouksen ehdot a) Kaikkien APS-komponenttien tulee olla täysin uusia, ja kyseessä on niiden ensimmäinen asennus. b) Vähintään kaikkien siirtokaapeleiden (tai kanavien, mikäli niin sovitaan) tulee koostua vain ja ainoastaan APS:n tuotteista. c) APS-komponentit tulee asentaa tuotteiden mukana toimitetun asennusohjeen mukaisesti ja asennuksen suorittajan tulee olla APS:n hyväksymä yhteistyökumppani (APSP). d) Datasiirtoon liittyvien teknisten vaatimusten täyttyminen tulee varmistaa kaapelointijärjestelmän/-kanavan (luokka)-mittauskokeella asennuksen jälkeen. Luettelo käytetyistä testivälineistä ja testauksessa käyteyistä sovittimista tulee toimittaa APS:lle hyväksyttäväksi ennen mittausten aloittamista. Kaikki alkuperäiset mittaustulokset tulee lähettää APS:lle APS:n toimittamalla lomakkeella liitteen B mukaisesti. e) Takuusopimuksen voimassaoloaikana ei asennettuihin kaapeleihin ja/tai APS:n komponentteihin saa tehdä minkäänlaisia muutoksia, ellei APS ole sitä nimenomaisesti sallinut. f) Takuu raukeaa, mikäli ilmenee, ettei tuotetta ole säilytetty, käytetty, asennettu, käsitelty tai muutoin hallittu asianmukaisesti. Takuu ei kata ulkoisista tekijöistä (esim. haposta, vedestä, liasta, mekaanisesta rasituksesta, väärin suoritetusta asennuksesta, ohjeiden vastaisesta kytkentäjärjestyksestä tai muusta tällaisesta syystä) johtuvaa komponentin tai kaapelin toimintahäiriötä. 5. Kanavan/kaapelointijärjestelmän laajennetun takuun laajuus a)...(luokka)-luokan kaapelointijärjestelmän/kanavan siirto-ominaisuudet eivät alita (soveltuva standardi) -standardin vaatimuksia takuun voimassaolon aikana. b) Arvionsa pohjalta APS joko vaihtaa tai korjaa komponentit, jotka eivät täytä kohdassa 5 a) mainittuja vaatimuksia, mikäli syynä ovat puutteet komponentin suunnittelussa, materiaaleissa tai valmistuksessa. Takuu rajoittuu vain kyseisten APS-tuotteiden vaihtamiseen tai korjaamiseen. Tämän takuutarjouksen puitteissa APS nimenomaisesti ei vastaa muista kuluista, jotka liittyvät esimerkiksi, mutta mitään pois sulkematta, asennuksen poistoon, asennukseen, lähetyksiin, verkkovioista johtuviin välillisiin vahinkoihin jne. c) APS saa korvata ilmoitetun tuotteen uudemmalla tuotteella, joka toteuttaa korvattavien komponenttien toiminnallisuuden. d) Viallisten tuotteiden tapauksessa APS oman harkintansa mukaisesti joko korjaa tai vaihtaa vialliset tuotteet, tarvittaessa APSP:n avustuksella. e) Pidennetty takuu (Extended Time Warranty, ETW) velvoittaa APS:ää vain yllä mainittujen ehtojen mukaisesti. APS ei missään olosuhteissa ole vastuussa viallisten tuotteiden aiheuttamasta suorista tai välillisistä vahingoista. 6. Takuun raukeamisperusteet a) Tuotteita ei ole säilytetty, käytetty, asennettu, muokattu tai muuten hallittu asianmukaisesti. b) Viat johtuvat tavanomaisesta kulumisesta tai vetämisestä/repimisestä. c) Asennustoimenpiteitä ei ole suoritettu APS:n teknisten tietojen, ohjeiden ja suositusten mukaisesti. d) Järjestelmään on asennettu muita kuin APS:n tuotteita. e) ETW-hakulomakkeen lähettämisen yhteydessä toimitetut tekniset asennusasiakirjat eivät ole yhdenmukaisia varsinaisen asennuksen kanssa. f) Alkuperäisen suunnittelun mukaiseen asennukseen on tehty muutoksia, esim. laajennuksia, supistuksia tai muita muutoksia siten, että APSP on tehnyt muutoksia ilman, että APS:lle on muodollisesti ilmoitettu asiasta. APSP on tehnyt muutoksia käyttäen muita kuin APS:n tuotteita. joku muu kuin APS:n hyväksymä asentaja on tehnyt muutoksia, vaikka niissä olisi käytetty APS:n tuotteita. 7. Verkko-operaattorin tiedonantovelvollisuudet Verkko-operaattorin tulee ilmoittaa seuraavat pakolliset tiedot hyödyntääkseen takuutarjousta: a) Verkon hyväksymisen jälkeen verkon käyttäjän tulee välittömästi täyttää APS:n takuuasiakirjat ja lähettää ne APS:lle takuun soveltamisen asiakirjojen ja menetelmien mukaisesti. Verkko-operaattorin tulee määritellä takuuasiakirjassa vähintään seuraavat tiedot Verkko-operaattorin (loppukäyttäjän) nimi ja osoite Verkkosuunnittelijan nimi ja osoite Asennusyrityksen nimi ja osoite Asennusaika Kaapelointijärjestelmän yksityiskohtainen kuvaus, joka sisältää kartat, kaaviot, kaapelipiirrokset, päätteiden sijainnit ja muut tiedot, jotka saattavat olla tarpeen, jotta APS pystyy arvioimaan asennusta Yksityiskohtainen luettelo asennetuista materiaaleista Asennuskaapelin osanumerot Mittauskokeen tulokset kullekin siirtotielle tulee toimittaa sekä paperilla että magneettisella/optisella tiedonsiirtovälineellä (ks. liite B3) APSP:n laillisen edustajan (johtaja, jolla on nimenkirjoitusvaltakirja) allekirjoittama vaatimustenmukaisuusvakuutus, josta ilmenee, että asennus on suoritettu APS:n teknisten ohjeiden ja kaikkien sovellettavien kansallisten ja kansainvälisten standardien mukaisesti b) Mikäli takuutarjousta hyödynnetään, verkko-operaattorin tulee lähettää APS:lle kirjallinen vaade sekä (luokka)-mittauskokeen asiaan liittyvät testiraportit kymmenen (10) vuorokauden sisällä vian ilmaantumisesta. Verkko-operaattorin tulee APS:n pyynnöstä antaa seitsemän (7) vuorokauden sisällä APS:n pyynnöstä APS:lle tai riippumattomalle kolmannelle osapuolelle mahdollisuus tutkia takuuvaateen aihe paikan päällä. Verkko-operaattorin tulee APS:n pyynnöstä lähettää vaateen kohteena olevat komponentit APS:lle verkko-operaattorin omalla kustannuksella ja riskillä. 8. Sovellettava lainsäädäntö Kaikkia tähän takuutarjoukseen perustuvia oikeudellisia velvoitteita tulkitaan Suomen lainsäädännön puitteissa. Nimenomaisesti ei sovelleta YK:n kauppalakia. 14
