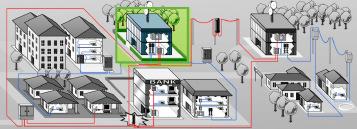

1 APS HIGH TECHNOLOGY CABLES & CONNECTIVITY SOLUTIONS Kaapelointijärjestelmä 10GB Ethernet Luokka EA 500MHz Class EA (ISO/IEC11801) Category 6a (TIA 568) 25 vuotta takuu

2 15 vuoden kokemus APS toimittaa standardi ja erikois kupari ja valokuitukaapeleita sekä kaapeliratkaisuja 15 vuoden kokemuksella. Vuodesta 2005 lähtien APS:n jäsentynyt myyntiorganisaatio on toiminut Skandinavian ja Baltian vaativimmilla toimialoilla. Ammattitaidolla valmistetut standardi ja erikoiskaapelit tehdään tiimissä yhteistyössä valmistustehtaiden henkilöstön kanssa. Vuosien varrella APS on onnistunut vastaamaan kysyntään dynäämiselle, teknisesti edistyneelle yhtiölle, joka kykenee kehittämään, valmistamaan ja takaamaan laadun mitä erilaisimmille johdin ja kaapeli käyttötarkoituksille. Nykyjään APS toimittaa kaapeleitaan ja ratkaisujaan tietoliikenne operaattoreille, tekniikan alan yrityksille, eri teollisuuden aloille, jällenmyyjille ja tukkuliikkeille, sekä OEM:lle ja johdinsarjojen valmistajille. APS tarjous kataa pääasiallisesti seuraavat menetelmät: Tietoliikenne ja tietoverkosto Valokuitujärjestelmät Rautatiekalusto ja merkinnanto Laivat On & Offhore Instrumentointi and mittaus Ohjaus ja merkinnanto Valvonta ja merkinanto Pieni jännitteen virransiirto Ääni ja Video Autoteollisuus Palonkestävä Sähkölaitteet koti ja teolliseen käyttöön Automaattio ja robotiikka Puolustus Uusiuutuva energia (tuuli ja aurinkovoima) Ota meihin yhteyttä standardi ja erikoiskaapeli vatimuksiinne liittyen. Me tarjoamme oikeaan ratkaisun tarpeisiinne. 2

3 Tietoliikenneverkkojen asiantuntija Liike- ja yksityisverkot Tietoverkostojärjestelmät cat.5e, cat.6, cat.6a, cat.7, valokuitu ja hybridi. Takuu 25 vuotta. Tekninen tuki ennen ja jällkeen ostoon. Valokuituverkot Teleliikenne ja FTTx access valokuitukaapelit. Valokuitupäätteet ja jatkoskotelot. Häntäkuitupaneelit (tyhjät tai esikalustetut). Ristiliitäntäratkaisut Kupari ristiliitännän kytkentärimat ja tarvikkeet sisäkäyttöön. Liitäntäkaapit ja kotelot. Kaapelit ja tarvikkeet ulkotiloihin Ilma-, kanava ja maakaapelit. Kupari ja kuitujatkoskotelot ja tarvikkeet. Jumper kaapelit. Liitettävyysratkaisut vaihteille MDF, DDF ja ODF ratkaisut vaihteille. Puhelin-, xdsl, valokuitu ja multikoakskaapelit ja valmiskaapelit. 3

4 LAN suojattu kaapelointijärjestelmä 10GB 500MHz yleistiedot APS tarjoaa Cat.6A (luokka EA) suojattua ratkaisua 10 Gigabit Ethernet kaapeloinniksi. Järjestelmä koostuu APS:n parisuojatusta F/FTP kaapelista, STP RJ45 Cat 6A liittimestä, ristikytkentäpaneelista ja kytkentäkaapeleista. Kaapeli kestää erittäin hyvin asentamisen ahtaaseen kojerasiaan, jossa suositellut taivutussäteet alittuvat. Sen mahdollistaa F/FTP suojaus. Liittimen kytkemiseen ei tarvita erillistä liitostyökalua. Kytkentäohjuri painuu liittimen runkoon samalla kun liitin suljetaan. Liitin suositellaan kiinnittämään APS:n paneeliin, vaikka se kiinnittyy useimpiin Keystone aukkoihin. Paneeli on 19 1U 24 tyyhjää porttia, SNAP-IN tyyppi. Pakkauksessa on maajohdin. Kaapelilla ja liittimellä on Kat.6A komponentti sertifikaatti ja kokonaisuutena järjestelmä täyttää ISO/IEC 11801:n ja kaikkien sen lisäosien vaatimukset. Mittaukset on tehnyt itsenäinen laboratorio Cable Testing Services S.r.l. (Milano, Italia). 4

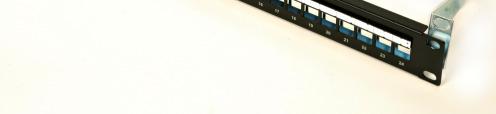

5 LAN suojattu kaapelointijärjestelmä 10GB 500MHz perustuotteet Kaapeli P/N Pakkaus Sähkönumero Johdin Eristys Parikierre Parisuojaus Suojaus Ulkovaippa Väri NVP Käyttölampotila Asennuslampotila Taivutus Paino Merkinta F/FTP 4x2x23AWG/1 LSZH Kat.6A DCC6ASTP4PH m / kela Kuparilanka nimellishalkaisija AWG23/1 (Ø 0,56mm) PE nimellishalkaisija Ø 1,34mm Kaksi eristettyä johdinta on kerrattu yhteen pariksi Jokainen pari on suojattu muovialumiinikalvolla (PiMF) Kaapelisydän on suojattu muovialumiinikalvolla Halogeeniton palonestomateriaali LSZH, nimellishalkaisija Ø 7,20mm Harmaa RAL % C C 70mm 60 kg/km APS-Lan ww/yy FFTP 4x2x23AWG-LSZH Category 6A Extended Frequency 500 MHz 100Ohm ISO/IEC meter marking Liitin P/N Pakkaus Sähkönumero Standardi Materiaali Johdin Työkalu STP Cat.6A suojattu keystone 8P8C KJ6ASTPNT / MJ6FK 24 kpl / laatikko EIA/TIA 568-B.2-10 Cast alloy / leadframe AWG / T568 A ja B Ilman työkalua Paneeli P/N Pakkaus Sähkönumero Koko Pakkauksessa 19 1U 24 porttia tyyhjä PPEASU 2 kpl / laatikko Korkeus 1U, leveys 19 Maajohdin Järjestelmätakuu 25 vuotta 5

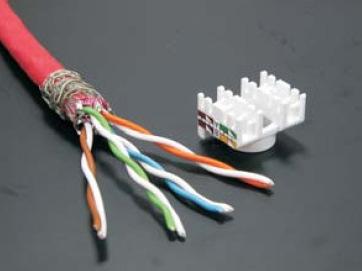

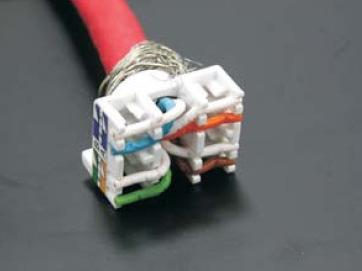

6 LAN suojattu kaapelointijärjestelmä 10GB 500MHz Vaihe 1 Aukaise liitin ja ota kaapelin ohjuri ulos asennusohjeet Vaihe 2 Kuori kaapelin vaippaa noin 60mm, vedä muovialumiinikalvo taaksepäin, aukaise ja katkaise parisuojat. Aukaise hieman kaikkia neljää paria. Vaihe 3 Painele johtimet uurin värikoodin mukaisesti (568A tai 568B). Katkaise johtimet mahdollisiman läheltä ohjuria. Vaihe 4 Ohjuri on valmis. Vaihe 5 Aseta kaapeliohjuri liittimeen. Vaihe 6 Paina kevyesti sormilla kunnes kuori on lukittu. Liitin on valmis. 6

7 LAN suojattu kaapelointijärjestelmä 10GB 500MHz asennusohjeet 1. Kaapelia ei saa vetää yli 11kg (110N). 2. Kaapelin taivutussäteen tulee olla vähintään 65mm vetämisen ja toimenpiteen aikana. Älä taivuta kaapelia liikaa. Käytä taivutuksen tarkoitettuja tarvikkeita. 3. Älä väännä kaapelia. 4. Kuori kaapelia tarvittavaan minimimittaan. 5. Älä vedä valuikkeita liika: niiden täytyy pystyä kääntymään. 6. Älä astu kaapelin päälle. 7. Kulkunväyliä ei saa täyttää enempää kuin 70%. 8. Kun virranjakelu kulkee samansuuntaisesti vaakasuoran datasiirron kanssa, käytä kolmisuuntaisia kulkunväyliä ja laita virtakaapelit alempiin osiin. 9. Merkitse kaapelit aina kulkuväyliin asettamisen jälkeen. 10. Käytä aina aitoja kytkentäkaapeleitä. 11. Vanista kaapit aina hyvällä maadoituksella. 12. Kaapit missä on aktiivilaiteet tulee aina maadoitta. 13. Kaapelia ei voi maalata. 14. Välin kulkunväylien yläpuolella tulee olla vähintään 100mm ja puolet kulkunväylien leveydestä. 15. Yhdessä kimpussa voi olla korkeintaan 24 kaapelia. Kaapelin käyttöönotto välimatkat virtajohdosta (EIA/TIA 569) Vähimmäis välimatka Olosuhteet < 2kVA 2-5kVA > 5kVA Ei-suojatut virtalinjat avvinte tai metalliton kulkuväylien vieressä 127mm 305mm 610mm Ei-suojatut virtalinjat maadoitettujen metallisten kulkunväylien vieressä. 64mm 150mm 305mm Suojatut virtalinjat maadoitettujen metallisten kulkuväylien vieressä. - 76mm 152mm Muuntimet ja sähkömoottorit 1016mm Fluoresenttilamput 305mm Kaapelin käyttöönotto välimatkat virtajohdosta (EN ) Käyttöalue 2kVA 500V Ilman separaattoria metalliton separaattori Metallisen separaattorin kanssa Ei-suojattu virtajohto / ei-suojattu tietoverkokaapeli 200mm 100mm 50mm Ei-suojattu virtajohto power cord / suojattu tietoverkokaapeli 50mm 20mm 5mm Suojattu virtajohto / ei-suojattu tietoverkokaapeli 30mm 10mm 2mm Suojattu virtajohto / suojattu tietoverkokaapeli 0mm 0mm 0mm 7
