PEM1252FIN SUOMI. MAADOITUSPAKKAUKSET SJCW JA SJCW70240 AHXAMK-W PISTOKEPÄÄTTEILLE URZJ, URZTJ JA USQJ kv ASENNUSOHJE

Koko: px
Aloita esitys sivulta:

Download "PEM1252FIN SUOMI. MAADOITUSPAKKAUKSET SJCW JA SJCW70240 AHXAMK-W PISTOKEPÄÄTTEILLE URZJ, URZTJ JA USQJ kv ASENNUSOHJE"

Transkriptio

1 ASENNUSOHJE PEM1252FIN MAADOITUSPAKKAUKSET SJCW JA SJCW70240 AHXAMK-W PISTOKEPÄÄTTEILLE URZJ, URZTJ JA USQJ kv SUOMI

2 2/8 SJCW JA SJCW70240 YLEISTÄ - Tarkista, että olet valinnut oikean pakkauksen ja että se sopii kyseiselle kaapelityypille. - Tarkista osaluettelosta, että tuotteet löytyvät pakkauksesta. - Lue asennusohje huolellisesti ennen työn aloittamista. - Tee asennus huolellisesti ja varmista, että osat ovat puhtaita asennuksen aikana. - Puhdista asennuspaikka työn jälkeen. OHJEITA LÄMPÖKUTISTAMISEEN - Huomioi, että työkohteessa voidaan edellyttää tulityölupa. - Käytä kaasupoltinta, jonka liekin pituus on noin cm. Vältä liian terävää ja suurta liekkiä. - Liikuta liekkiä tasaisesti ja pysähtelemättä kaapelin ympärillä kohti kutistamissuuntaa välttääksesi ylikuumenemiset. - Huolehdi riittävästä tuuletuksesta ja varmista, ettei ympäristössä ole herkästi syttyviä aineita. - Puhdista kaapelin pinnat hyvin ennen kutistamista. - Kutista aina ohjeiden mukaan ja oikeassa järjestyksessä, jottei kerrosten väliin jää ilmaa. - Varmista, että letku on kutistunut tasaisesti joka puolelta ennen kuin jatkat kutistamista. - Jos kutisteletku pyrkii lopussa kääntymään kaksinkerroin, lämmitä sitä hiukan sisäpuolelta, jolloin se oikenee. - Kutistamisen jälkeen letkujen tulee olla tasaisia seuraten alla olevan pinnan muotoa. OIKEUDELLINEN ILMOITUS - Tuotteen asennuksen saa suorittaa vain ammattitaitoinen henkilö, jolla on riittävät tiedot sähkölaitteiden asentamisesta ja sähköturvallisuudesta. Asennus tulee suorittaa voimassa olevia säädöksiä noudattaen. Lisäksi asennuksen suorittajan tulee täyttää kansallisen lainsäädännön asettamat pätevyysvaatimukset. - Ensto ei vastaa vioista, jotka aiheutuvat tuotteen virheellisestä käytöstä, väärästä asennustavasta tai kansallisten turvallisuusmääräysten noudattamatta jättämisestä. - VAROITUS! Asennusohjeiden vastainen asennus voi johtaa tuotteen vahingoittumiseen tai vakavaan onnettomuuteen.

3 SJCW JA SJCW /8 Taulukko 1 KÄYTTÖALUE Tyyppi Um kv Johdinkoko mm² Halkaisija eristyksen päältä mm SJCW SJCW Taulukko 2 KAAPELIN ULKOVAIPAN KUORINTA Pistokepääte Ulkovaipan kuorinta A mm URZJ 235 URZTJ 235 USQJ 275 A 1. Tarkista, että kaapelia on riittävästi ennen sen katkaisemista ja mitoita johtimet sopivan pituisiksi liitäntäpaikan mukaan. Merkitse ulkovaipan kuorintapituus A mm. 2. Lämmitä ulkovaippaa merkkiin asti.

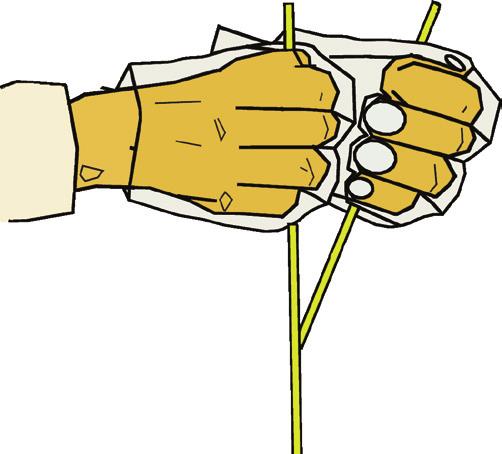

4 4/8 SJCW JA SJCW70240 Kuorintanaru 3. Poista ulkovaippa merkistä alkaen käyttäen apuna kuorintanarua. Lämmitä kevyesti alumiinifoliota ulkovaipan reunan lähettyviltä. Poista enimmät liimat alumiinifolion pinnalta 40 mm matkalta ulkovaipan reunasta alkaen kuorintanarun avulla. Käytä pakkauksessa mukana olevaa hiomanauhaa poistaaksesi loput liimasta alumininauhan pinnalta. Varo, ettet hio alumiininauhaa puhki. A Kierrä vakiovoimajousi alumiinifolion päälle 40 mm päähän ulkovaipasta mitattuna. Poista alumiinifolio vetämällä se poikki vakiovoimajousen reunaa vasten. Siirrä jousta hieman johtimen suuntaan siten, että alumiinifolion reuna jää juuri ja juuri jousen alle. Revi puolijohtava nauha pitkittäisiksi suikaleiksi ja vedä ne poikki jousen reunaa vasten. Poista vakiovoimajousi. Tiivistysmassa PA22 Vakiovoimajousi Kuparipunos 30 Tinattu kosteussulku 5. Kiedo yksi kerros PA22 tiivistysmassaa 30 mm matkalle ulkovaipan päälle. Tiivistysmassa kiedotaan venyttämällä sitä hieman. Aseta kuparipunos (lähinnä tinattua kosteussulkua oleva pää) suoraan alumiinifolion päälle. Kiedo yksi kierros vakiovoimajousesta punoksen ja folion päälle. Taivuta punos takaisin jousen yli niin, että tinattu kosteussulku tulee tiivistysmassan päälle. Kierrä loput vakiovoimajousesta kuparipunoksen ja folion ympärille.

5 SJCW JA SJCW /8 Tiivistysmassa PA Täytä ulkovaipan ja kuparipunoksen välinen rako PA22 tiivistysmassalla. Kierrä yksi kerros PA22 tiivistysmassaa, venyttäen sitä hieman, vakiovoimajousen päälle. Peitä myös kuparipunoksen tinattu kosteussulku. Kuori hohtosuojaa siten, että sitä jää 50 mm mitattuna alumiinifoliosta. Käytä tähän tarkoitukseen tarkoitettua konetta. Jos eristeen pinnalle jää hohtosuojaa, poista se lasinpalalla. Hio eristys pakkauksessa mukana olevalla hiomanauhalla Aseta vaippaletku CPEEL maadoitusliitoksen päälle siten, että hohtosuojaa jää 25 mm näkyville. Kutista letku aloittaen hohtosuojan puolelta. 8. Jatka asentamista pistokepäätteen asennusohjeen mukaan johdineristyksen kuorinnasta alkaen.

6 6/8 MERKINTÖJÄ

7 MERKINTÖJÄ 7/8

8 PEM1252FIN / Issue UTILITY NETWORKS ENSTO SEKKO OY ENSIO MIETTISEN KATU 2, P.O.BOX PORVOO, FINLAND TEL FAX UTILITY.NETWORKS@ENSTO.COM
