1 TEOLLISUUDEN ERIKOISKAAPELIT Lattakaapelit PVC/Kumi - Ohjauskaapelit 1kv PVC - Riippuohjainkaapelit - Rumpukaapelit - Kumikaapelit Nopeasti ja varmasti!

2 2 Sähkötekniikkaa teollisuudelle Esbecon Oy on sähköteknisten tuotteiden maahantuonti ja markkinointi yritys. Laaja tuote valikoimamme sisältää mm. erikoiskaapelit, virransyötöt, liittimet ja muut teollisuuden, laitevalmistajien sekä konepajojen tarvitsemat komponentit. Tuotevalikoimamme löydät osoitteesta tai tämän esitteen takasivulta. Esbecon Oy:n periaatteena on hyvä ja asiantunteva palvelu. Oma laaja varastomme sekä toimittajiemme viikkotoimitukset takaavat nopeat ja varmat toimitukset. Tähän esitteeseen on valittu kaapeleita, joita varastoimme ja pystymme tarjoamaan kilpailukykyiseen hintaa Myynti ja Toimitusehdot Toimitukset määrämittaisena ilman katkaisumaksua Ei kela/lava maksuja Varastoitavat tuotteet merkitty tuotesivulle (vihreä pallo) merkillä. OTA YHTEYTTÄ JA PYYDÄ TARJOUS tai

3 Nosturi- ja kuljetinkaapelit 3 Sisällysluettelo LATTAKAAPELIT H05VVH6-F, (H)05VVH6-F PVC LATTAKAAPELI s. 4-5 H07VVH6-F, (H)07VVH6-F PVC LATTAKAAPELI s. 6-7 YCFLY, YFLCY, KYCFLY, KYFLCY PVC LATTAKAAPELI HÄIRIÖSUOJATTU s. 8-9 H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY PVC LATTAKAAPELI HÄIRIÖSUOJATTU s NGFLGÖU UL KUMILATTAKAAPELI UL s M(StD)HÖU UL KUMILATTAKAAPELI UL HÄIRIÖSUOJATTU s RUMPUKAAPELIT (PUR) TROMMELFLEX PUR-HF PUR RUMPUKAAPELI s SEMOFLEX DRUM PUR RUMPUKAAPELI UL/CSA s FLEXIDRUM R 501 PUR RUMPUKAAPELI s FLEXIDRUM R 502 PUR RUMPUKAAPELI s RUMPUKAAPELIT (KUMI) TROMMELFLEX (K) NSHTÖU-J KUMINEN RUMPUKAAPELI s PYÖRÖKAAPELIT KAAPELIVAUNUJÄRJESTELMIIN FESTOONFLEX PUR-HF PUR OHJAUSKAAPELI s FESTOONFLEX C-PUR-HF PUR OHJAUSKAAPELI HÄIRIÖSUOJATTU s RIIPPUOHJAINKAAPELIT FLGÖU KUMINEN RIIPPUOHJAINKAAPELI s FYMYTW PVC RIIPPUOHJAINKAAPELI s OHJAUSKAAPELI 1 kv (PVC) 2YSL(St)CY-J 0,6/1 kv EMV, HARMAA PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI s YSL(St)CYK-J 0,6/1 EMV-3 PLUS-UV, MUSTA PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI s ÖPVC-JZ/OZ 0,6/1Kv MUSTA PVC OHJAUSKAAPELI s ÖPVC-JZ/OZ-YCY 0,6/1Kv MUSTA PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI s OHJAUSKAAPELIT (KUMI) H07RN-F KUMIKAAPELI s NSSHÖU KUMIKAAPELI TUPLAERISTETTY s ALINDUDUFLEX 6511 ALUMIINIKUMIKAAPELI s NSGAFÖU KUMIKAAPELI s NSHXAFÖ KUMIKAAPELI s

4 4 H05VVH6-F, (H)05VVH6-F PVC LATTAKAAPELI Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Saatavana halogeenivapaana Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC 228 luokan 5 mukaan Johdineriste PVC Johdinmerkintä VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakain Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Nimellisjännite Uo/U: 300/500 V Koestusjännite 2kV Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Käyttölämpötila, kiinteä asennus -15 C / +60 C Käyttölämpötila, liikuteltava asennus -5 C / +60 C Johtimen suurin sallittu lämpötila +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN EN mukaan

5 H05VVH6-F, (H)05VVH6-F PVC LATTAKAAPELI 5 Mitat korkeus x leveys mm Mitat korkeus x leveys mm H05VVH6-F 12 G 0,75 3,9 X 31,8-4,6 X 32,8 87,0 260,0 18 G 0,75 3,9 X 46,8-4,6 X 48,5 130,0 400,0 20 G 0,75 3,9 X 51,8-4,6 X 53,0 144,0 430,0 24 G 0,75 3,9 X 61,6-4,6 X 63,2 173,0 510,0 (H)05VVH6-F 3 X (4 G 1) 8,4 X 19,7-9,0 X 20,3 116,0 300,0 4 X (4 G 1) 8,4 X 23,7-9,0 X 25,6 154,0 400,0 5 G 1 4,2 X 15,7-4,8 X 16,3 48,0 135,0 8 G 1 4,2 X 23,1-4,8 X 26,9 77,0 220,0 12 G 1 4,2 X 34,4-4,8 X 35,2 116,0 310,0 18 G 1 4,2 X 52,2-4,8 X 53,4 173,0 470,0 24 G 1 4,2 X 66,5-4,8 X 68,1 231,0 600,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

6 6 H07VVH6-F; (H)07VVH6-F PVC LATTAKAAPELI Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Saatavana halogeenivapaana Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5 / IEC luokan 5 mukaan Johdineriste PVC Johdinmerkintä VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilman Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakain Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Nimellisjännite Uo/U: 450/750 V Koestusjännite 2,5kV Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Käyttölämpötila, kiinteä asennus -40 C / +60 C Käyttölämpötila, liikuteltava asennus -25 C / +60 C Johtimen suurin sallittu lämpötila +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN EN mukaan

7 H07VVH6-F; (H)07VVH6-F PVC LATTAKAAPELI 7 Mitat korkeus x leveys mm Mitat korkeus x leveys mm (H)07VVH6-F 4 X 1,5 4,8 X 14,5-5,6 X 15,1 58,0 150,0 8 X 1,5 4,8 X 26,8-5,6 X 29,0 115,0 300,0 12 X 1,5 4,8 X 39,0-5,6 X 41,4 173,0 420,0 (H)07VVH6-F 4 G 25 11,5 X 38,2-13,5 X 46,0 960, ,0 4 G 35 13,3 X 43,5-14,8 X 51, , ,0 H07VVH6-F 4 G 1,5 4,8 X 14,5-5,6 X 15,1 58,0 150,0 5 G 1,5 4,8 X 17,4-5,6 X 18,1 72,0 180,0 7 G 1,5 4,8 X 23,9-5,6 X 26,0 101,0 260,0 8 G 1,5 4,8 X 26,8-5,6 X 29,0 115,0 300,0 10 G 1,5 4,8 X 32,5-5,6 X 35,0 144,0 360,0 12 G 1,5 4,8 X 39,0-5,6 X 41,4 173,0 420,0 14 G 1,5 4,8 X 48,0-5,6 X 49,5 202,0 490,0 16 G 1,5 4,8 X 51,3-5,6 X 54,0 230,0 560,0 18 G 1,5 4,8 X 58,0-5,6 X 60,2 259,0 620,0 24 G 1,5 4,8 X 79,0-5,6 X 83,0 346,0 790,0 4 G 50 16,0 X 55,0-17,0 X 57, , ,0 4 G 70 17,5 X 62,0-18,5 X 64, , ,0 4 G 95 20,0 X 72,0-21,0 X 74, , ,0 4 G 2,5 5,5 X 17,7-6,0 X 18,5 96,0 210,0 5 G 2,5 5,5 X 21,2-6,0 X 23,2 120,0 260,0 7 G 2,5 5,5 X 29,4-6,0 X 32,4 168,0 380,0 8 G 2,5 5,5 X 32,9-6,0 X 35,0 192,0 405,0 12 G 2,5 5,5 X 48,2-6,0 X 50,5 288,0 620,0 24 G 2,5 5,5 X 90,0-6,0 X 94,0 576, ,0 4 G 4 6,4 X 19,7-7,0 X 21,3 154,0 300,0 5 G 4 6,4 X 23,8-7,0 X 26,0 192,0 380,0 7 G 4 6,4 X 33,0-7,0 X 38,0 269,0 550,0 12 G 4 6,4 X 55,5-7,0 X 58,5 462,0 880,0 4 G 6 6,9 X 21,9-8,5 X 23,0 230,0 390,0 5 G 6 6,9 X 26,4-8,5 X 31,5 290,0 480,0 7 G 6 6,9 X 39,5-8,5 X 42,5 403,0 700,0 4 G 10 8,7 X 27,2-10,5 X 29,0 384,0 620,0 5 G 10 8,7 X 33,1-10,5 X 38,3 480,0 780,0 4 G 16 9,9 X 31,7-11,0 X 37,0 614,0 990,0 5 G 16 9,9 X 38,6-11,0 X 43,0 770, ,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :4

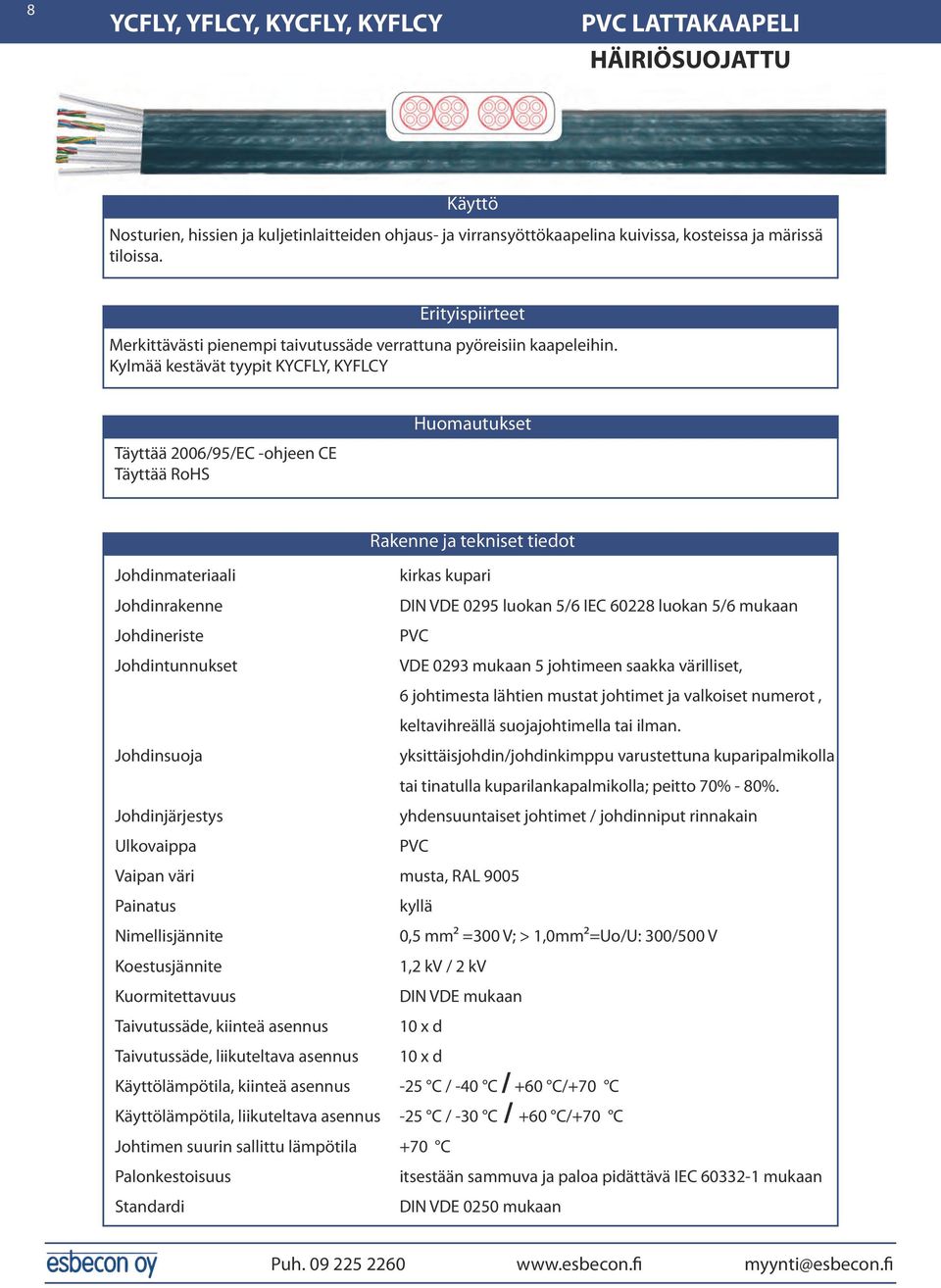

8 8 YCFLY, YFLCY, KYCFLY, KYFLCY PVC LATTAKAAPELI HÄIRIÖSUOJATTU Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Kylmää kestävät tyypit KYCFLY, KYFLCY Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali Johdinrakenne Johdineriste Johdintunnukset kirkas kupari DIN VDE 0295 luokan 5/6 IEC luokan 5/6 mukaan PVC VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinsuoja yksittäisjohdin/johdinkimppu varustettuna kuparipalmikolla tai tinatulla kuparilankapalmikolla; peitto 70% - 80%. Johdinjärjestys Ulkovaippa yhdensuuntaiset johtimet / johdinniput rinnakain PVC Vaipan väri musta, RAL 9005 Painatus Nimellisjännite Koestusjännite Kuormitettavuus Taivutussäde, kiinteä asennus Taivutussäde, liikuteltava asennus kyllä 0,5 mm² =300 V; > 1,0mm²=Uo/U: 300/500 V 1,2 kv / 2 kv DIN VDE mukaan 10 x d 10 x d Käyttölämpötila, kiinteä asennus -25 C / -40 C / +60 C/+70 C Käyttölämpötila, liikuteltava asennus -25 C / -30 C / +60 C/+70 C Johtimen suurin sallittu lämpötila +70 C Palonkestoisuus Standardi itsestään sammuva ja paloa pidättävä IEC mukaan DIN VDE 0250 mukaan

9 YCFLY, YFLCY, KYCFLY, KYFLCY PVC LATTAKAAPELI HÄIRIÖSUOJATTU 9 Mitat korkeus x leveys mm YCFLY 5 X 0,5 4,2 X 19,5-5,0 X 22,0 60,0 140,0 YFLCY 7 X 4 X 0,5 8,8 X 46,5-10,3 X 50,0 222,0 745,0 7 X 3 G 1 8,8 X 45,8-10,4 X 54,3 392,0 755,0 KYCFLY 4 X 1,5 5,5 X 18,2-6,5 X 19,6 114,0 210,0 8 G 1,5 5,5 X 34,0-6,5 X 37,0 220,0 400,0 8 X 1,5 5,5 X 34,0-6,5 X 37,0 220,0 400,0 12 X 1,5 5,5 X 49,3-6,5 X 52,7 335,0 610,0 KYCFLY - PE 4 G 2,5 6,6 X 20,7-7,4 X 22,0 168,0 270,0 4 G 4 7,0 X 22,8-9,4 X 28,1 222,0 400,0 4 G 6 9,0 X 29,0-9,8 X 31,2 325,0 520,0 4 G 10 9,9 X 34,3-11,8 X 37,5 522,0 840,0 4 G 16 11,9 X 39,7-14,0 X 46,0 784, ,0 4 G 25 14,5 X 49,0-15,0 X 51, , ,0 4 G 35 14,6 X 52,8-16,5 X 59, , ,0 KYFLCY 8 X 7 G 0,5 11,7 X 63,0-12,5 X 71,0 455, ,0 4 X 4 G 1 10,8 X 34,5-11,5 X 35,5 315,0 625,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

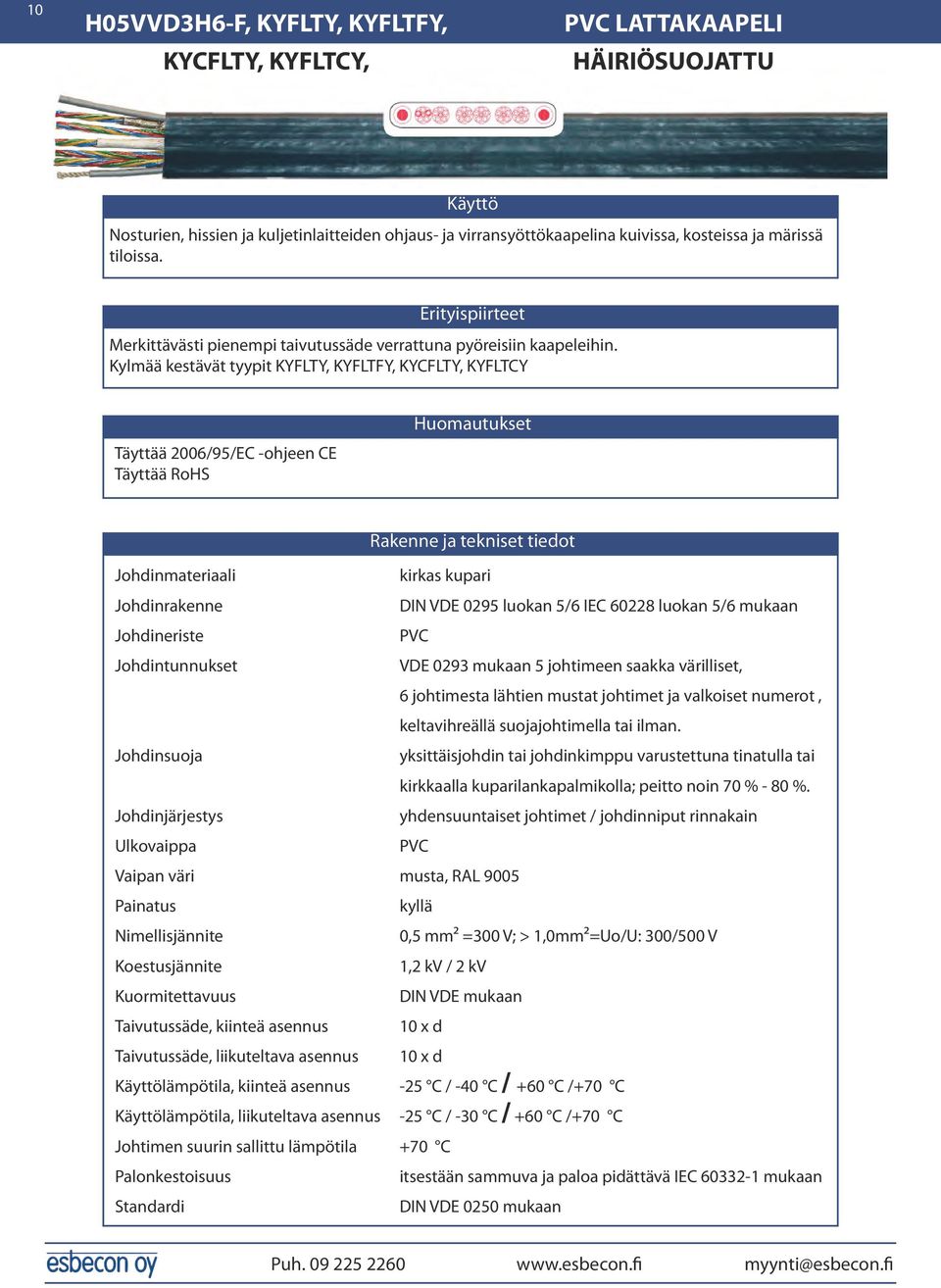

10 10 H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY, PVC LATTAKAAPELI HÄIRIÖSUOJATTU Käyttö Nosturien, hissien ja kuljetinlaitteiden ohjaus- ja virransyöttökaapelina kuivissa, kosteissa ja märissä tiloissa. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Kylmää kestävät tyypit KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/6 IEC luokan 5/6 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinsuoja yksittäisjohdin tai johdinkimppu varustettuna tinatulla tai kirkkaalla kuparilankapalmikolla; peitto noin 70 % - 80 %. Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakain Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Nimellisjännite 0,5 mm² =300 V; > 1,0mm²=Uo/U: 300/500 V Koestusjännite 1,2 kv / 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 10 x d Taivutussäde, liikuteltava asennus 10 x d Käyttölämpötila, kiinteä asennus -25 C / -40 C / +60 C /+70 C Käyttölämpötila, liikuteltava asennus -25 C / -30 C / +60 C /+70 C Johtimen suurin sallittu lämpötila +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan

11 . H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY PVC LATTAKAAPELI HÄIRIÖSUOJATTU 11 Mitat korkeus x leveys mm Vetolujuus N H05VVD3H6-F 24 G 1 4,0 X 71,0-5,0 X 77,0 230,4 800,0 75 KYFLTY 6 X 5 G 1 9,8 X 68,0-10,6 X 70,0 288,0 960,0 80 KYFLTFY 28 G 1 + (2 X 0,5)C 10,0 X 67,5-11,2 X 72,4 307, ,0 50 KYCFLTY 6 G 2,5 7,2 X 36,0-8,0 X 37,5 246,0 410,0 80 KYFLTCY 5 X 4 X 0,5 6,7 X 36,2-8,0 X 40,0 175,0 450,0 35 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua

12 12 NGFLGÖU UL KUMILATTAKAAPELI UL Käyttö Liitäntäkaapelina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa, joissa vaaditaan hyviä mekaanisia ominaisuuksia sekä jatkuvaa taivutuskestoisuutta kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/6 IEC luokan 5/6 mukaan Johdineriste kumiseos Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakain Ulkovaippa erikois kumiseos Vaipan väri musta Nimellisjännite 600 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Käyttölämpötila, kiinteä asennus -40 C / +85 C Käyttölämpötila, liikuteltava asennus -35 C / +85 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi UL-Style 4540 ja DIN VDE 0250 osan 809 mukaan

13 NGFLGÖU UL KUMILATTAKAAPELI UL 13 Mitat korkeus x leveys mm 4 G 1,5 (AWG16) 5,4 X 15,6-6,4 X 17,3 58,0 175,0 5 G 1,5 (AWG16) 5,4 X 20,3-6,4 X 22,0 72,0 225,0 7 G 1,5 (AWG16) 5,4 X 26,1-6,4 X 29,1 101,0 300,0 8 G 1,5 (AWG16) 5,4 X 29,3-6,4 X 32,0 115,0 340,0 10 G 1,5 (AWG16) 6,0 X 37,7-7,2 X 40,7 144,0 465,0 12 G 1,5 (AWG16) 6,0 X 43,5-7,2 X 47,5 173,0 542,0 4 G 2,5 (AWG14) 6,6 X 18,7-7,8 X 20,7 96,0 260,0 5 G 2,5 (AWG14) 6,6 X 24,0-7,8 X 26,0 120,0 330,0 7 G 2,5 (AWG14) 6,6 X 31,0-7,8 X 33,9 168,0 450,0 8 G 2,5 (AWG14) 6,6 X 35,0-7,8 X 38,0 192,0 500,0 10 G 2,5 (AWG14) 7,2 X 45,0-8,2 X 48,0 240,0 680,0 12 G 2,5 (AWG14) 7,2 X 50,8-8,2 X 54,8 288,0 800,0 4 G 4 (AWG12) 8,0 X 23,0-9,4 X 25,3 154,0 400,0 5 G 4 (AWG12) 8,0 X 29,0-9,4 X 32,2 192,0 510,0 7 G 4 (AWG12) 8,0 X 38,5-9,4 X 41,5 269,0 690,0 4 G 6 (AWG10) 8,7 X 25,4-10,3 X 28,0 230,0 500,0 5 G 6 (AWG10) 8,7 X 31,7-10,3 X 35,0 288,0 640,0 7 G 6 (AWG10) 8,7 X 42,0-10,3 X 45,8 403,0 860,0 4 G 10 (AWG8) 9,9 X 30,3-11,0 X 33,1 384,0 730,0 5 G 10 (AWG8) 9,9 X 38,0-11,0 X 41,5 480,0 980,0 7 G 10 (AWG8) 9,9 X 51,4-11,0 X 55,1 672, ,0 4 G 16 (AWG6) 11,5 X 35,0-12,8 X 38,3 614, ,0 7 G 16 (AWG6) 12,1 X 59,2-13,4 X 63, , ,0 4 G 25 (AWG4) 13,1 X 41,5-14,4 X 44,8 960, ,0 5 G 25 (AWG4) 13,7 X 52,0-14,4 X 56, , ,0 7 G 25 (AWG4) 14,3 X 71,2-16,1 X 75, , ,0 4 G 35 (AWG2) 15,1 X 47,0-16,4 X 50, , ,0 7 G 35 (AWG2) 15,4 X 80,2-17,0 X 84, , ,0 4 G 50 (AWG1) 4 G 70 (AWG00) 4 G 95 (AWG000) 17,3 X 55,0-18,9 X 59, , ,0 20,1 X 63,6-21,7 X 68, , ,0 22,7 X 72,5-24,3 X 77, , ,0 4 G 120 (AWG0000) 25,0 X 80,3-26,6 X 84, , ,0 6 X 4 X 1,5 (AWG16) 11,5 X 51,0-13,2 X 56,0 351, ,0 6 X 4 X 2,5 (AWG14) 15,3 X 66,0-17,5 X 71,5 585, ,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

14 14 M(StD)HÖU UL KUMILATTAKAAPELI UL HÄIRIÖSUOJATTU Käyttö Liitäntäkaapelina nosto- ja siirtolaitteissa sekä liikkuvissa koneissa, joissa vaaditaan hyviä mekaanisia ominaisuuksia sekä jatkuvaa taivutuskestoisuutta sekä häiriösuojausta. Kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Hyvät EMC -ominaisuudet. Erityispiirteet Merkittävästi pienempi taivutussäde verrattuna pyöreisiin kaapeleihi Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/6 IEC luokan 5/6 mukaan Johdineriste kumiseos Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinjärjestys yhdensuuntaiset johtimet / johdinniput rinnakkain Johdinsuoja folio + tinattu kuparilankapalmikko, peitto 85% Ulkovaippa erikois kumiseos Vaipan väri musta Nimellisjännite 600 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -30 C / +80 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi UL-Style 4540 ja DIN VDE 0250 osan 809 mukaan

15 M(StD)HÖU UL KUMILATTAKAAPELI UL HÄIRIÖSUOJATTU 15 Mitat korkeus x leveys mm M(STD)HÖU-O UL 4 X (2 X 1) (AWG18) 10,2 X 30,0-11,8 X 33,5 273,0 590,0 7 X (2 X 1) (AWG18) 10,9 X 55,3-12,5 X 59,0 430, ,0 M(STD)HÖU-J UL 4 G 1,5 (AWG16) 7,0 X 20,1-8,0 X 21,5 99,0 290,0 8 G 1,5 (AWG16) 7,0 X 36,2-8,0 X 38,6 228,0 550,0 12 G 1,5 (AWG16) 7,0 X 52,7-8,0 X 57,1 342,0 800,0 4 G 2,5 (AWG14) 7,6 X 22,7-8,7 X 24,1 163,0 370,0 6 G 2,5 (AWG14) 7,6 X 31,5-8,7 X 33,5 245,0 530,0 12 G 2,5 (AWG14) 7,6 X 60,0-8,7 X 64,0 493, ,0 4 G 4 (AWG12) 8,5 X 25,6-9,5 X 27,6 241,0 500,0 4 G 6 (AWG10) 8,9 X 28,1-10,5 X 30,1 353,0 610,0 4 G 10 (AWG8) 11,1 X 34,7-12,1 X 36,7 497,0 920,0 4 G 16 (AWG6) 12,3 X 38,9-13,7 X 41,5 805, ,0 4 G 25 (AWG4) 12,5 X 43,0-15,5 X 47, , ,0 4 G 35 (AWG2) 14,6 X 49,8-17,1 X 53, , ,0 4 G 50 (AWG1) 17,1 X 58,0-19,7 X 61, , ,0 4 G 70 (AWG00) 22,0 X 73,0-24,0 X 77, , ,0 4 G 95 (AWG000) 22,7 X 76,3-25,3 X 81, , ,0 4 G ,1 X 92,0-30,0 X 96, , ,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

16 16 TROMMELFLEX PUR-HF PUR RUMPUKAAPELI Käyttö Halogeeniton rumpukaapeli raskaisiin käyttölaitteisiin kuten kaapelirumpuihin (myös pystykäyttö), nostolaitteisiin ja kuljetinlaitteisiin kuivissa ja märissä tiloissa sekä ulkona. Siirtonopeuteen 180m/min saakka Halogeenivapaa Kaapelin vetolujuus ilman köyttä 25 N/mm 2 Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste Polyesteripohjainen Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman tai DIN Sisävaippa polyuretaani Ulkovaippa Polyuretaani Vaipan väri musta Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 6 x d Käyttölämpötila, kiinteä asennus -50 C / +90 C Käyttölämpötila, liikuteltava asennus -40 C / +90 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Öljynkestävyys EN mukaan Standardi DIN VDE 0250 mukaan

17 . TROMMELFLEX PUR-HF PUR RUMPUKAAPELI 17 Ulkohalkaisija Ø mm (min-max) Köyden vetolujuus N TROMMELFLEX PUR-HF-O 3 X (2 X 1)C 15,1-17,0 125,0 420, X (2 X 1)C 21,0-23,0 265,0 619, TROMMELFLEX PUR-HF-J 4 X 1,5 10,0-11,2 61,0 146, X 1,5 10,6-11,8 81,0 168, X 1,5 12,1-13,5 115,0 220, X 1,5 15,4-17,0 196,0 356, X 1,5 16,3-18,1 271,0 461, X 1,5 18,7-20,9 392,0 595, X 1,5 21,6-24,0 450,0 741, X 1,5 25,0-28,5 633,0 920, X 2,5 11,1-12,3 99,0 197, X 2,5 11,8-13,0 125,0 230, X 2,5 13,3-14,7 180,0 309, X 2,5 18,5-20,5 308,0 549, X 2,5 18,5-20,5 451,0 663, X 2,5 21,2-23,6 616,0 864, X 2,5 25,4-28,2 771, , X 2,5 27,0-30,0 930, , X 4 12,2-13,6 160,0 273, X 4 22,7-25,3 616,0 919, X 6 13,3-14,9 241,0 369, X 10 17,1-18,9 404,0 598, X 16 19,9-22,1 645,0 847, X 25 22,9-25, , , X 35 27,2-30, , , X 4 13,1-14,5 200,0 324, X 6 14,5-16,1 317,0 476, X 10 18,5-20,5 528,0 717, X 16 21,8-24,2 816, , X X (2 X 1,5)C 22,3-24,3 525,0 866, X X (4 X 1,5)C 24,0-25,6 840, , X X (4 X 1,5)C 33,5-36, , , X X 2,5 19,0-21,0 478,0 660, x 2,5 + 5 X 1,5 (C) 21,2-23,8 563,0 846, X 1,5 + 5 X 1,5 (C) 21,0-23,4 635,0 704, X 6 X 2,5 42,2-45, , , = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua

18 18 SEMOFLEX DRUM SEMOFLEX DRUM BD PUR RUMPUKAAPELI UL/CSA Käyttö Raskaaseen ja vaativaan rumpukäyttöön erityisesti soveltuva UL/CSA hyväksytty rumpukaapeli. SEMOFLEX DRUM BD pystysyöttöö Erityispiirteet Hyvä mekaaninen kestävyys ja pitkä käyttöikä. Semocore patentointu johdineriste, ei tartu kupariin kiinni. Halogeenivapaa. Kaapelin vetolujuus ilman köyttä 25 N/mm 2 / BD 35 N/mm 2 Täyttää RoHS. Täyttää 2006/95/EC -ohjeen CE Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne erittäin hienosäikeinen kupari VDE0295 luokka 6, 50mm2 ylöspäin VDE0295 luokka 5 Johdineriste Semocore (polyester) Johdintunnukset 5-johtimisiin saakka VDE0293, 7-johtimisista lähtien valkoiset johtimet mustin numeroin ja keltavihreä suojajohdin Johdinjärjestys täytenauhan ympärille täytetty Ulkovaippa Polyuretaani, halogeenivapaa Vaipan väri mattakeltainen Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 4 kv Kuormitettavuus DIN VDE 0295 luokka 5 ja 6 mukaan Taivutussäde, kiinteä asennus VDE 0298 part 3 mukaan Taivutussäde, liikuteltava asennus VDE 0298 part 3 mukaan Käyttölämpötila, kiinteä asennus -50 C / +80 C Käyttölämpötila, liikuteltava asennus -40 C / +80 C Palonkestoisuus paloa pidättävä VDE0482 part mukaan ja IEC mukaan Öljynkestävyys DIN VDE 0472 part 803, testi tyyppi B mukaan Standardi 6510/UL/CSA 10264/20235

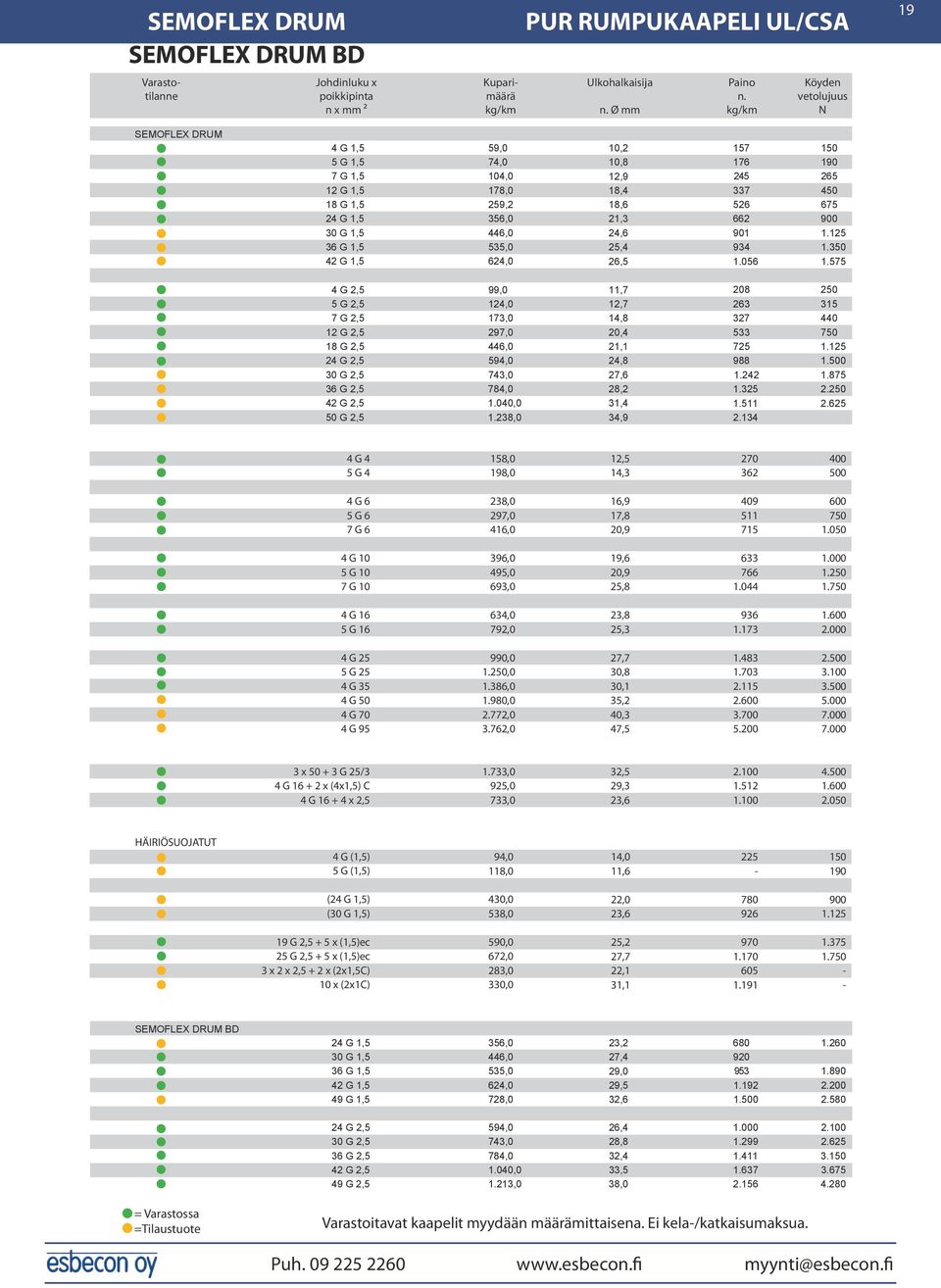

19 SEMOFLEX DRUM SEMOFLEX DRUM BD PUR RUMPUKAAPELI UL/CSA 19 Ulkohalkaisija Ø mm Köyden vetolujuus N SEMOFLEX DRUM 4 G 1,5 59,0 10, G 1,5 74,0 10, G 1,5 104,0 12, G 1,5 178,0 18, G 1,5 259,2 18, G 1,5 356,0 21, G 1,5 446,0 24, G 1,5 535,0 25, G 1,5 624,0 26, G 2,5 99,0 5 G 2,5 124,0 7 G 2,5 173,0 12 G 2,5 297,0 18 G 2,5 446,0 24 G 2,5 594,0 30 G 2,5 743,0 36 G 2,5 784,0 42 G 2, ,0 11,7 12,7 14,8 20,4 21,1 24,8 27,6 28,2 31,4 50 G 2, ,0 34, G 4 158,0 9,9 X 38,012,5-11,0 X 41,5 480, X G 104 (AWG8) 198,0 9,9 X 51,414,3-11,0 X 55,1 672, , X G 166 (AWG6) 238,0 11,5 X 35,016,9-12,8 X 38,3 614, , X G 166 (AWG6) 297,0 12,1 X 59,217,8-13,4 X 63, , , G 6 416,0 20, X 25 (AWG4) 13,1 X 41,5-14,4 X 44,8 960, ,0 54 X G (AWG4) 396,0 13,7 X 52,019,6-14,4 X 56, , , X G (AWG4) 495,0 14,3 X 71,220,9-16,1 X 75, , , G ,0 25, X 35 (AWG2) 15,1 X 47,0-16,4 X 50, , ,0 74 X G (AWG2) 634,0 15,4 X 80,223,8-17,0 X 84, , , G ,0 25, X 50 (AWG1) 17,3 X 55,0-18,9 X 59, , ,0 4 4 X G 7025(AWG00) 990,0 20,1 X 63,627,7-21,7 X 68, , , X 595 G 25 (AWG000) 1.250,0 22,7 X 72,530,8-24,3 X 77, , , X G (AWG0000) ,0 25,0 X 80,330,1-26,6 X 84, , , G ,0 35, X 4 X 4 G 1,570(AWG16) 2.772,0 11,5 X 51,040,3-13,2 X 56,0 351, , G ,0 47,5 NGFLGÖU UL 6 X 4 X 2,5 (AWG14) 15,3 X 66,0-17,5 X 71,5 585, ,0 3 x G 25/3 4 G x (4x1,5) C 4 G x 2, ,0 925,0 733,0 32,5 29,3 23, HÄIRIÖSUOJATUT 4 G (1,5) 5 G (1,5) 94,0 118,0 14,0 11, (24 G 1,5) (30 G 1,5) 430,0 538,0 22,0 23, G 2,5 + 5 x (1,5)ec 25 G 2,5 + 5 x (1,5)ec 3 x 2 x 2,5 + 2 x (2x1,5C) 10 x (2x1C) 590,0 672,0 283,0 330,0 25,2 27,7 22,1 31, TKD Kap 6.indd 13SEMOFLEX DRUM BD :48 24 G 1,5 356,0 23, G 1,5 446,0 27, G 1,5 535,0 29, G 1,5 624,0 29, G 1,5 728,0 32, G 2,5 594,0 30 G 2,5 743,0 36 G 2,5 784,0 42 G 2, ,0 49 G 2, ,0 26,4 28,8 32,4 33,5 38, = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua. 24 G 2,5 594,0 30 G 2,5 743,0 36 G 2,5 784,0 42 G 2, ,0 24,8 27,6 28,2 31,

20 20 FLEXIDRUM R501 PUR RUMPUKAAPELI Käyttö Halogeeniton rumpukaapeli raskaisiin käyttölaitteisiin kuten kaapelirumpuihin (myös pystykäyttö), nostolaitteisiin ja kuljetinlaitteisiin kuivissa ja märissä tiloissa sekä ulkona. Saatavana myös kahdella pilottijohtimella. Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne hienosäikeinen punainen kupari luokka 5 IEC 60228, DIN VDE 0295 mukaan Johdineriste power: EPR kumi, Maa: XLPE Johdintunnukset DIN VDE mukaan, HD 308 S2 3 johdinta + 3 suojamaata; ruskea,harmaa, musta ja jaettu kevi Ulkovaippa sisempi vaippa pvc, päällimmäinen PUR Vaipan väri keltainen RAL 1021 Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 3,5 kv Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 10 x d Käyttölämpötila, kiinteä asennus -30 C / +80 C Käyttölämpötila, liikuteltava asennus -20 C / +80 C Palonkestoisuus IEC mukaan

21 in short circuit: C Mi bending radius: Fixed laying: 6 x D FLEXIDRUM R501 For repeated winding action(felxible): 10 x D Guided on defl ection pulleys (felxible): Max speed (main application): 10 x D 60 m/min Applications: PUR RUMPUKAAPELI power supply to mobile equipment with high risk of mechanical damage in mining and tunneling. FLEXIDRUM R 501 cable is suitable for application where it is deflected in one plane only. Correction factors for ambient temperature other than 30 C C K 1,1 1,05 0,95 0,89 0,84 0,77 0,71 21 Ulkohalkaisija Ø mm Köyden vetolujuus N 3x25+3G6 25,5 892, x35+3G6 27,5 1180, x50+3G x70+3G16 35,8 2476, /0 3x95+3G16 40,3 3196, /0 3x120+3G25 45, /0 3x150+3G25 50, MCM 3x185+3G35 54, MCM 3x240+3G MCM 3x300+3G50 70, MCM 3x25+2G16/2+(2x1,5) 28, x35+2G16/2+(2x1,5) 29, x50+2G25/2+(2x1,5) 33, x70+2G35/2+(2x1,5) 36, /0 3x95+2G50/2+(2x1,5) 41, /0 3x120+2G70/2+(2x1,5) 46, /0 3x150+2G70/2+(2x1,5) 50, MCM 3x185+2G95/2+(2x1,5) 55, MCM 3x240+2G150/2+(2x1,5) 63, MCM 3x35+2G16/2+(4x1) 30, x35+2G16/2+(4x1,5) 30, = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua.

22 22 FLEXIDRUM R502 PUR RUMPUKAAPELI Käyttö Syöttökaapelina liikuteltavissa kohteissa, joissa kaapelilta vaaditaan vahvaa mekaanista kestävyyttä. Erityispiirteet Pieni ulkohalkaisija, keveys, UV:n kestävä, hyvä kemikaalien kesto, halogeenivapaa. Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali punainen kupari Johdinrakenne hienosäikeinen punainen kupari luokka 5 IEC 60228, DIN VDE 0295 mukaan Johdineriste Gaaltherm 530 Johdintunnukset DIN VDE mukaan, HD 308 S2 3 6 johtimesta ylöspäin, numeroidut johtimet Ulkovaippa PUR Vaipan väri keltainen RAL 1021 tai musta RAL 9005 Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 4 kv Taivutussäde, kiinteä asennus alle 12mm 4xd, 6 x d Taivutussäde, liikuteltava asennus 7,5 x d Käyttölämpötila, kiinteä asennus -50 C / +90 C Käyttölämpötila, liikuteltava asennus -40 C / +90 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus IEC mukaan

23 FLEXIDRUM R502 PUR RUMPUKAAPELI 23 Suitable for reeling application Suitable for chain application Ulkohalkaisija Ø mm Köyden vetolujuus N 4G1,5 10,2 57, G1,5 11, G1,5 12,9 100, G1,5 16,6 172, G1,5 16,8 259, G1,5 19,5 345, G1,5 22, G1, , G1,5 27,2 604, G2,5 11, G2,5 12, G2,5 14, G2,5 19, G2,5 19, G2,5 22, G2,5 25, G2,5 25, G4 15,5 153, G6 16,7 230, G10 19, G16 22,2 614, G G35 30, G50 35, G70 41, /0 4G95 46, /0 4G /0 4G150 55, MCM 5G4 16, G6 18, G10 21, G G25 30, G35 34, x300 66, MCM 3x50+3G25/3 32, x70+3G35/3 36, /0 3x95+3G50/ /0 3x120+3G70/3 45, /0 3x150+3G70/ MCM 3x185+3G95/3 54, MCM 3x240+3G120/3 66, MCM = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua

24 24 TROMMELFLEX (K) NSHTÖU-J KUMINEN RUMPUKAAPELI Käyttö Nosto-, siirto- ja kuljetinlaitteiden liitäntäkaapelina kuivissa, kosteissa ja märissä tiloissa, joissa kaapelilta vaaditaan vahvaa mekaanista kestävyyttä. Moottorikaapelirumpukäytössä maksimi ajonopeus 120m/mi Kaapelin vetolujuus 20 N/mm 2 Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali tinattu kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste kumiseos Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värillisiä, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinjärjestys kerroksittain Sisävaippa erikois kumiseos Ulkovaippa erikois kumiseos Vaipan väri musta Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus DIN VDE 0298 osa 3 mukaan Taivutussäde, liikuteltava asennus DIN VDE 0298 osa 3 mukaan Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -25 C / +80 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan

25 . TROMMELFLEX (K) NSHTÖU-J KUMINEN RUMPUKAAPELI 25 Ulkohalkaisija Ø mm (min-maks.) TROMMELFLEX (K) NSHTÖU-O, (N)SHTÖU-O 3 X (2 X 1,5)C 24,0-27,3 278,0 750,0 6 X (2 X 1,5)C 28,5-30,0 345, ,0 TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J 4 G 1,5 12,4-15,6 58,0 207,0 5 G 1,5 13,6-16,5 72,0 250,0 7 G 1,5 16,5-19,0 105,0 379,0 12 G 1,5 19,8-21,9 196,0 539,0 18 G 1,5 22,2-25,0 271,0 721,0 24 G 1,5 25,9-28,6 392,0 945,0 30 G 1,5 27,7-29,6 450, ,0 42 G 1,5 32,1-35,2 646, ,0 4 G 2,5 15,5-17,7 96,0 317,0 5 G 2,5 16,5-18,8 123,0 373,0 7 G 2,5 17,7-22,1 180,0 504,0 8 G 2,5 20,0-23,5 192,0 700,0 12 G 2,5 22,5-25,1 308,0 735,0 18 G 2,5 26,3-27,3 451, ,0 24 G 2,5 31,0-33,2 616, ,0 30 G 2,5 32,4-34,4 771, ,0 45 G 2,5 42,5-47, , ,0 50 G 2,5 43,9-49, , ,0 4 G 4 17,3-19,2 154,0 429,0 4 G 6 18,6-20,6 241,0 531,0 4 G 10 23,0-24,9 404,0 839,0 4 G 16 25,1-29,9 645, ,0 4 G 25 32,2-35, , ,0 4 G 35 34,4-38, , ,0 4 G 50 40,0-44, , ,0 4 G 70 44,2-48, , ,0 4 G 95 50,6-57, , ,0 4 G ,5-64, , ,0 4 G ,6-69, , ,0 4 G ,4-75, , ,0 5 G 4 18,5-20,4 200,0 487,0 5 G 6 20,6-23,2 296,0 651,0 5 G 10 24,5-29,0 528, ,0 5 G 16 27,1-31,2 844, ,0 5 G 25 33,5-38, , ,0 5 G 35 38,0-43, , ,0 19 G 2,5 + 5 X 1,5(C) 31,6-32,6 630, ,0 25 G 2,5 + 5 X 1,5(C) 33,3-34,3 813, ,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua

26 26 FESTOONFLEX PUR-HF PUR OHJAUSKAAPELI Käyttö Ohjauskaapelina kaapelivaunujärjestelmissä, energiansiirtoketjuissa, kuljettimissa jne. kun kaapelilta vaaditaan mekaanista ja kemiaalista kestävyyttä, kosteissa ja märissä sisä- ja ulkotiloissa. Erityispiirteet Kevyeen kaapelirumpukäyttöön Halogeenivapaa Vetolujuus ilman köyttä max. 25 N/mm 2 Kaapelivaunujen siirtonopeudelle 240 m/min saakka Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste Polyesteripohjainen Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman Johdinjärjestys kerroksittain Johdinsuoja väyläkaapeli kierretty pareiksi, var. Tinatulla kuparilankapalmikolla; peitto 85 % Ulkovaippa PUR Vaipan väri musta Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 6 x d Käyttölämpötila, kiinteä asennus -50 C / +90 C Käyttölämpötila, liikuteltava asennus -40 C / +90 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Öljynkestävyys EN mukaan Standardi DIN VDE 0250 mukaan

27 FESTOONFLEX PUR-HF PUR OHJAUSKAAPELI 27 Ulkohalkaisija Ø mm (min-maks.) FESTOONFLEX PUR-HF -O 1 X 16 8,8-9,6 154,0 188,0 1 X 25 10,1-10,9 240,0 269,0 1 X 35 11,9-12,7 336,0 375,0 1 X 50 14,7-15,5 480,0 535,0 1 X 70 16,4-17,2 672,0 733,0 1 X 95 18,1-18,9 912,0 945,0 1 X ,0-21, , ,0 1 X ,0-23, , ,0 1 X ,4-25, , ,0 1 X ,9-29, , ,0 FESTOONFLEX PUR-HF -J 3 G 1,5 7,2-7,8 43,0 91,0 4 G 1,5 8,3-8,9 58,0 112,0 7 G 1,5 9,0-11,0 101,0 170,0 12 G 1,5 14,5-15,3 173,0 314,0 18 G 1,5 14,7-15,5 259,0 375,0 24 G 1,5 16,8-17,6 346,0 495,0 30 G 1,5 20,0-22,0 432,0 680,0 3 G 2,5 8,7-9,3 72,0 124,0 4 G 2,5 9,4-10,0 96,0 153,0 5 G 2,5 10,0-10,8 120,0 179,0 7 G 2,5 11,7-12,5 168,0 245,0 12 G 2,5 16,7-17,5 288,0 461,0 18 G 2,5 16,9-17,7 432,0 573,0 24 G 2,5 19,4-20,2 576,0 761,0 30 G 2,5 25,5-27,5 720, ,0 4 G 4 10,5-11,3 154,0 223,0 5 G 4 11,8-12,6 192,0 288,0 4 G 6 12,3-13,1 230,0 313,0 5 G 6 13,0-15,0 288,0 402,0 4 G 10 15,2-16,0 384,0 515,0 5 G 10 15,7-16,8 480,0 629,0 4 G 16 17,9-18,7 614,0 749,0 5 G 16 19,5-20,5 768,0 920,0 4 G 25 21,3-22,3 960, ,0 5 G 25 23,4-24, , ,0 4 G 35 26,0-27, , ,0 4 G 50 30,8-32, , ,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :49

28 28 FESTOONFLEX C PUR-HF PUR HÄIRIÖSUOJATTU OHJAUSKAAPELI Käyttö Ohjauskaapelina kaapelivaunujärjestelmissä, energiansiirtoketjuissa, kuljettimissa jne. kun kaapelilta vaaditaan mekaanista ja kemiaalista kestävyyttä, kosteissa ja märissä sisä- ja ulkotiloissa. Erityispiirteet Kevyeen kaapelirumpukäyttöön Halogeenivapaa Vetolujuus ilman köyttä 25 N/mm 2 Kaapelivaunujen siirtonopeudelle 240 m/min saakka Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste Polyesteripohjainen Johdintunnukset VDE 0293 mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien valkoiset johtimet ja mustat numerot, keltavihreällä suojajohtimella tai ilman Johdinjärjestys Johdinsuoja väyläkaapeli kierretty pareiksi, var. Tinatulla kuparilankapalmikolla; peitto 85 % Ulkovaippa PUR Vaipan väri musta Painatus kyllä Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 2,5 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 6 x d Taivutussäde, liikuteltava asennus 6 x d Käyttölämpötila, kiinteä asennus -50 C / +90 C Käyttölämpötila, liikuteltava asennus -40 C / +90 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Öljynkestävyys EN mukaan Standardi DIN VDE 0250 mukaan

29 FESTOONFLEX C PUR-HF PUR HÄIRIÖSUOJATTU OHJAUSKAAPELI 29 Ulkohalkaisija Ø mm (min-maks.) FESTOONFLEX C-PUR-HF -O 1 X 25 10,7-11,6 310,0 325,0 1 X 35 12,5-13,3 406,0 435,0 1 X 50 15,6-16,4 550,0 605,0 1 X 70 17,3-18,1 747,0 808,0 1 X 95 19,1-19,9 998, ,0 1 X ,2-22, , ,0 1 X ,3-24, , ,0 1 X ,8-27, , ,0 1 X ,7-29, , ,0 2 X 1,5 9,4-11,4 74,0 140,0 4 X (2 X 1) 16,1-16,9 140,0 440,0 3 X (2 X 1,5) 16,1-17,5 153,0 346,0 4 X (2 X 1,5) 17,5-19,5 237,0 446,0 FESTOONFLEX C-PUR-HF -J 4 G 1,5 11,0-11,8 118,0 235,0 5 G 1,5 11,3-12,9 132,0 225,0 7 G 1,5 11,1-11,9 192,0 214,0 12 G 1,5 15,4-16,2 250,0 359,0 18 G 1,5 15,4-16,2 341,0 418,0 4 G 2,5 12,3-13,1 157,0 248,0 5 G 2,5 13,0-13,8 190,0 277,0 12 G 2,5 17,6-18,4 370,0 526,0 18 G 2,5 17,6-18,4 621,0 642,0 4 G 4 13,8-14,6 221,0 326,0 5 G 4 14,0-16,0 277,0 345,0 4 G 6 15,3-16,1 300,0 414,0 4 G 10 18,6-19,4 454,0 643,0 4 G 16 21,4-22,4 694,0 935,0 4 G 25 24,8-26, , ,0 4 G 35 29,8-31, , ,0 4 G 50 35,8-36, , ,0 FESTOONFLEX PUR-HF -O 4 X (2 X 1)C 16,1-16,9 206,0 348,0 6 X (2 X 1)C 19,3-20,1 265,0 497,0 2 X (2X1,5)C 14,9-16,3 193,0 277,0 3 X (2X1,5)C 17,5-19,5 221,0 330,0 2 X (2 X 2,5)C 17,5-19,5 215,0 380,0 3 X (2 X 2,5)C 19,5-21,5 245,0 410,0 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :49

30 30 FLGÖU KUMINEN RIIPPUOHJAINKAAPELI Käyttö Ohjauskaapelina kuivissa, kosteissa ja märissä sisä- ja ulkotiloissa. Kestää öljyä, useampia kemikaaleja ja orgaanisia aineita. Soveltuu riippuohjainkaapeliksi sekä kaapeliketjukäyttöö Suurta vetolujuutta kestävä vedonpoistoköysi Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 6 IEC luokan 6 mukaan Johdineriste kumiseos Johdintunnukset VDE mukaan 5 johtimeen saakka värilliset, 6 johtimesta lähtien mustat johtimet ja valkoiset numerot, keltavihreällä suojajohtimella tai ilma Johdinjärjestys kerroksittain Ulkovaippa polykloropreeni (Neopreeni) Vaipan väri musta, RAL 9005 Painatus kyllä Nimellisjännite Uo/U: 300/500 V Koestusjännite 3 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 12,5xd Taivutussäde, liikuteltava asennus 12,5xd pakko-ohjauksella 20xd Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -25 C / +80 C Johtimen suurin sallittu lämpötila +90 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Öljyn kestävyys EN mukaan Standardi DIN VDE 0250 mukaan

31 FLGÖU KUMINEN RIIPPUOHJAINKAAPELI 31 Ulkohalkaisija Ø mm Köyden vetolujuus N FLGÖU-O 2 X 1,5 8,0 30,0 108,0 300 FLGÖU-J 7 G 1 12,0 72,0 195, G 1 14,4 91,0 281, G 1 17,4 126,0 366, G 1 17,7 157,0 407, G 1 17,7 194,0 427, G 1 21,2 261,0 586, G 1 23,8 400,0 774, G 1 28,7 472, , G 1,5 8,7 46,0 128, G 1,5 10,5 62,0 144, G 1,5 11,0 78,0 174, G 1,5 13,4 110,0 239, G 1,5 14,2 117,0 273, G 1,5 14,7 140,0 292, G 1,5 19,3 182,0 471, G 1,5 19,7 288,0 555, G 1,5 22,2 374,0 728, G 1,5 34,5 642, , G 2,5 10,2 75,0 173, G 2,5 12,0 103,0 204, G 2,5 14,0 135,0 330, G 2,5 14,9 189,0 346, G 2,5 18,9 229,0 542, G 2,5 23,2 341,0 784, G 2,5 23,3 463,0 806, G 2,5 27,1 589, , G 2,5 32,0 864, , G 4 14,0 157,0 325, G 6 17,0 251,0 414, G 10 21,8 393,0 698, G 4 16,8 197,0 394, G 6 19,2 295,0 528,0 900 = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

32 32 FYMYTW PVC RIIPPUOHJAINKAAPELI Käyttö Liitäntä- ja ohjauskaapeli hissejä ja kuljettimia varten, nostotasojen erityisesti sähköisten nostolaitteiden riippuohjaimia varte Sopii käytettäväksi kuivissa, kosteissa ja märissä tiloissa. Teräsvaijeri, vetolujuus 1400N Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Ei väänny aksiaallisesti Kestää suurta kuormitusta Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste termoplastinen muovi Johdintunnukset mustat johtimet valkoisin numeroin, keltavihreällä suojajohtimella tai ilma Johdinjärjestys kerroksittain Ulkovaippa PVC Vaipan väri musta, RAL 9005 Painatus kyllä Nimellisjännite Uo/U: 300/500 V Koestusjännite 2 kv Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 12,5 x d Taivutussäde, liikuteltava asennus 12 x d Käyttölämpötila, kiinteä asennus -25 C / +60 C Käyttölämpötila, liikuteltava asennus -25 C / +60 C Johtimen suurin sallittu lämpötila +70 C Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 mukaan

33 FYMYTW PVC RIIPPUOHJAINKAAPELI 33 Ulkohalkaisija Ø mm (min-maks.) Köyden vetolujuus N FYMYTW-J 12 G 1 12,5 (19,5) - 15,5 (28,5) 115,0 408, G 1 15,5 (24,4) - 17,6 (33,4) 173,0 590, G 1 17,5 (27,7) - 21,8 (37,5) 240,0 751, G 1,5 12,5 (22,8) - 15,5 (28,5) 115,0 419, G 1,5 12,5 (24,0) - 16,7 (31,5) 173,0 515, G 1,5 15,5 (27,0) - 21,8 (37,5) 288,0 798, FYMYTW-O 10 X 1 14,2 (23,2) - 14,9 (24,2) 96,0 416, X 1,5 9,5 (19,6) - 14,3 (23,3) 77,0 349, X 1,5 12,5 (22,8) - 15,5 (28,5) 115,0 419, X 1,5 12,5 (24,0) - 16,7 (31,5) 173,0 515, X 1,5 14,5 (25,5) - 18,5 (32,0) 230,0 594, X 1,5 15,5 (27,0) - 21,8 (37,5) 288,0 798, = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 6.indd :48

34 34 2YSL(St)CY-J 0,6/1 kv EMC PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI 0,6/1kV Käyttö Mittaus- ja ohjauskaapelina asennuksissa, joissa kaapeli on alttiina ulkoisille häiriöille. Tiivis, tinattu kuparilankapalmikko alumiinifolion kanssa varmistaa häiriöttömän tiedonsiirron taajuusmuuttajakäytöissä. Ei maakaapelikäyttöö Kestää hyvin happoja, emäksiä ja tavallisia öljyjä Pieni kapasitanssi, pieni kytkentävastus Mustana UV- säteilyä kestävä ulkovaippa Soveltuu EMC-käyttöön Erityispiirteet Täyttää RoHS Täyttää 2006/95/EC -ohjeen CE Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste PE Johdintunnukset VDE mukaan värilliset johtimet keltavihreällä johtimella Johdinjärjestys kerroksittain Kokonaissuoja tinattu kuparilankapalmikko alumiinifolion päällä Ulkovaippa PVC Vaipan väri musta, RAL 9005 Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 4 kv Johdinvastus DIN VDE 0295 mukaan luokan 5 / IEC luokan 5 mukaan Eristysvastus mi 20MΩ x km Taivutussäde, kiinteä asennus 12 mm Ø saakka: 5 x d, 20 mm Ø saakka: 7,5 x d, >20 mm Ø : 10 x d Taivutussäde, liikuteltava asennus 12 mm Ø saakka: 10 x d, 20 mm Ø saakka: 15 x d, >20 mm Ø: 20 x d Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -5 C / +70 C Johtimen suurin sallittu lämpötila +70 C käytössä; +160 C oikosulussa Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250

35 kapazitätsarm - doppelt geschirmt 2YSL(St)CY-J 0,6/1 kv EMC low capacity - double screened PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI 0,6/1kV 35 Ulkohalkaisija Ø mm kuormitettavuus A kuormitettavuus johdin/johdin nf/km kuormitettavuus johdin/suoja nf/km 2YSL(ST)CY-J 0,6/1 kv EMV LÄPINÄKYVÄ VAIPPA 4 G 1,5 10,6 95,0 212, G 2,5 12,3 150,0 270, G 4 14,5 235,0 362, G 6 16,2 320,0 582, G 10 19,5 533,0 794, G 16 22,4 789, , G 25 27, , , G 35 30, , , G 50 35, , , G 70 40, , , G 95 45, , , G , , , G , , , G , , , G , , , YSL(ST)CYK-J 0,6/1 kv EMV-UV MUSTA VAIPPA 4 G 1,5 10,6 95,0 212, G 2,5 12,3 150,0 270, G 4 14,5 235,0 362, G 6 16,2 320,0 582, G 10 19,5 533,0 794, G 16 22,4 789, , G 25 27, , , G 35 30, , , G 50 35, , , G 70 40, , , G 95 45, , , G , , , G , , , G , , , G , , , = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 1.indd :50

36 36 2YSL(St)CYK-J 0,6/1 Kv EMC-3 PLUS-UV PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI 0,6/1kV Käyttö Liitäntä- ja ohjauskaapeli hissejä ja kuljettimia varten, nostotasojen erityisesti sähköisten nostolaitteiden riippuohjaimia varte Sopii käytettäväksi kuivissa, kosteissa ja märissä tiloissa. EI maakaapelikäyttöö Kestää hyvin happoja, emäksiä ja tavallisia öljyjä Pieni kapasitanssi, pieni kytkentävastus Soveltuu EMC -käyttöihin Erityispiirteet Täyttää RoHS Täyttää 2006/95/EC -ohjeen CE Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste PE Johdintunnukset VDE mukaan värilliset johtimet keltavihreällä johtimella Johdinjärjestys kerroksittain Kokonaissuoja tinattu kuparilankapalmikko alumiinifolion päällä Ulkovaippa PVC Vaipan väri läpinäkyvä tai musta Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 4 kv Kuormitettavuus DIN VDE mukaan Eristysvastus mi 20MΩ x km Taivutussäde, kiinteä asennus 12 mm Ø saakka: 5 x d, 20 mm Ø saakka: 7,5 x d, >20 mm Ø : 10 x d Taivutussäde, liikuteltava asennus 12 mm Ø saakka: 10 x d, 20 mm Ø saakka: 15 x d, >20 mm Ø: 20 x d Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -5 C / +70 C Johtimen suurin sallittu lämpötila +70 C ; +160 C oikosulussa Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250

37 kapazitätsarm - doppelt geschirmt 2YSL(St)CYK-J 0,6/1 Kv EMC-3 PLUS-UV low capacity - double screened PVC HÄIRIÖSUOJATTU OHJAUSKAAPELI 0,6/1kV 37 Ulkohalkaisija Ø mm kuormitettavuus A kuormitettavuus johdin/johdin nf/km kuormitettavuus johdin/suoja nf/km 2YSL(ST)CY-J 0,6/1 kv EMV-3PLUS LÄPINÄKYVÄ VAIPPA 3 X 1,5 + 3 G 0,25 10,2 91,0 144, X 2,5 + 3 G 0,5 11,6 152,0 264, X G 0,75 13,2 224,0 333, X G 1 15,0 298,0 429, X G 1,5 18,4 491,0 692, X G 2,5 21,5 723,0 979, X G 4 25, , , X G 6 28, , , X G 10 33, , , X G 10 36, , , X G 16 40, , , X G 16 46, , , X G 25 51, , , X G 35 58, , , X G 50 63, , , YSL(ST)CYK-J 0,6/1 kv EMV-3PLUS-UV MUSTA VAIPPA 3 X 1,5 + 3 G 0,25 10,2 91,0 144, X 2,5 + 3 G 0,5 11,6 152,0 264, X G 0,75 13,2 224,0 333, X G 1 15,0 298,0 429, X G 1,5 18,4 491,0 692, X G 2,5 21,5 723,0 979, X G 4 25, , , X G 6 28, , , X G 10 33, , , X G 10 36, , , X G 16 40, , , X G 16 46, , , X G 25 51, , , X G 35 58, , , X G 50 63, , , = Varastossa =Tilaustuote Varastoitavat kaapelit myydään määrämittaisena. Ei kela-/katkaisumaksua TKD Kap 1.indd :51

38 38 ÖPVC-JZ/OZ 0,6/1kV MUSTA PVC OHJAUSKAAPELI Käyttö Mittaus-, ohjaus- ja syöttökaapelina laite- ja koneenrakennuksessa, siirtolaitteissa jne. Ei sovellu maakaapelikäyttöö Käyttöjännite 0,6/1kV 4kV koestusjännite Kestää hyvin happoja, emäksiä ja tavallista öljyä UV-säteilyn kestävä ulkovaippa Erityispiirteet Täyttää 2006/95/EC -ohjeen CE Täyttää RoHS Huomautukset Rakenne ja tekniset tiedot Johdinmateriaali kirkas kupari Johdinrakenne DIN VDE 0295 luokan 5/ IEC luokan 5 mukaan Johdineriste PVC Johdintunnukset VDE 0293 mukaan mustat johtimet ja valkoiset numerot, keltavihreällä johtimella tai ilman Johdinjärjestys kerroksittain Ulkovaippa PVC Vaipan väri musta, RAL 9005 Nimellisjännite Uo/U: 0,6/1 kv Koestusjännite 4 kv Johdinvastus DIN VDE 0295 luokan 5 / IEC luokan 5 mukaan Eristysvastus mi 20MΩ x km Kuormitettavuus DIN VDE mukaan Taivutussäde, kiinteä asennus 4 x d Taivutussäde, liikuteltava asennus 15 x d Käyttölämpötila, kiinteä asennus -40 C / +80 C Käyttölämpötila, liikuteltava asennus -5 C / +70 C Johtimen suurin sallittu lämpötila +70 C ; +160 C oikosulussa Palonkestoisuus itsestään sammuva ja paloa pidättävä IEC mukaan Standardi DIN VDE 0250 ja 0281 mukaan
