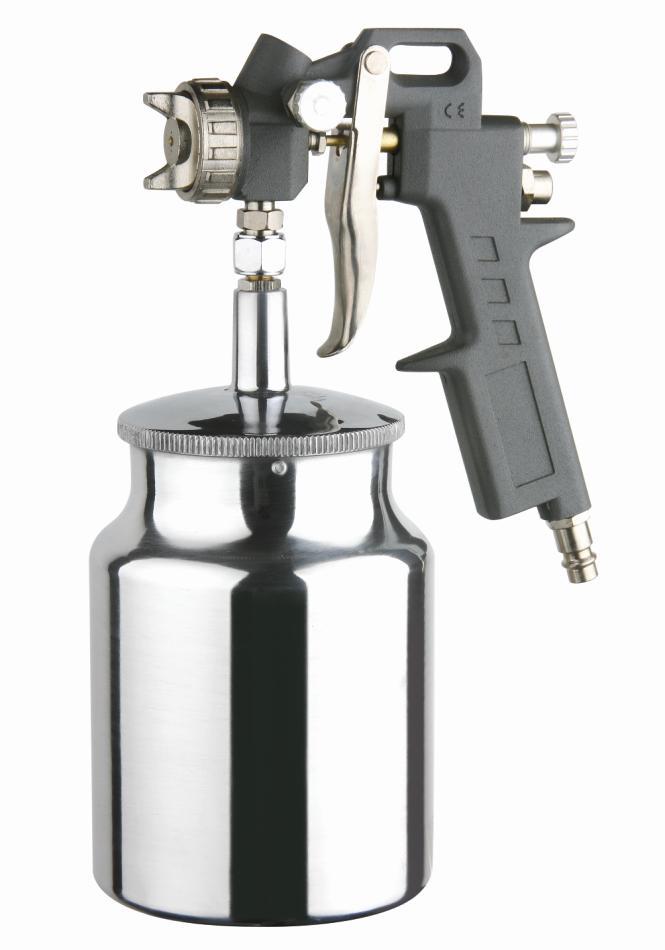

1 KÄYTTÖOHJE BRUKSANVISNING INSTRUCTIONS FOR USE MAALIRUISKU 1L FÄRGSPRUTAN 1L PAINT SPRAY GUN 1L DAC0063 Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa! Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen! Read these instructions carefully before using the machine!! Käännös alkuperäisohjeista Översättning av originalanvisningarna

2 Käyttöpaine Arbetstryck Working pressure Maksimi ilmanpaine Max. lufttryck Max pressure Ilmakulutus Luftförbrukning Air consumption 3.4 bar 4 bar 354 l/min 2

3 Räjäytyskuva Sprängskiss Disassembly figure 3

4 FIN Kerros on ohut tässä kohdassa Kerros on paksu tässä kohdassa PISTOOLIN KÄSITTELY Ensimmäinen vaatimus hyvän lopputuloksen saavuttamiseksi on pistoolin oikea käsittely. Pistoolia tulisi pitää kädessä kohtisuoraan käsiteltävää pintaa kohti ja siirtää sitä yhdensuuntaisesti. Siirtoliike tulisi aloittaa ennen kuin liipaisinta vedetään, ja liipaisin tulisi vapauttaa ennen kuin siirtoliike on päättynyt. Tällä varmistetaan pistoolin ja käsiteltävän materiaalin luotettava käyttö ja lopputulos. VÄÄRIN 6-12 tuumaa Pistoolin liike Aloita siirtoliike vetämällä liipaisimesta. Kerroksen tulee olla tasainen ja märkä suihkutuksen aikana. Vapauta liipaisin siirtoliikkeen lopussa. OIKEIN Suihkuleveyden säätö. Kääntö oikealle = pyöreä suihku, kääntö vasemmalle = viuhkamainen suihku. Maalinmäärän säätöruuvi. Käännä oikealle virtauksen alentamiseksi ja vasemmalle virtauksen suurentamiseksi. Kun suihkuleveys kasvaa, sitä enemmän materiaalia virtaa pistoolin läpi saman peittoalueen kasvattamiseksi käsiteltävällä pinnalla. 4

5 Tämän pistoolin suihkukuvio on vaihdeltavissa pyöreän ja tasaisen kuvion välillä. Normaalikäytössä suuttimen siivet ovat vaakasuorassa asennossa kuvan mukaisesti. Tämä muodostaa kohtisuoran viuhkamaisen kuvion jota antaa maksimipeittävyyden liikutettaessa pistoolia yhdensuuntaisesti sivuittain käsiteltävällä pinnalla. LAKKA Aseta letkun ilmanpaine n. 3,4 bar lakalle ja 3,9 bar lasitteelle (emali). Testaa suihku. Jos sumu on liian tiheää, laske painetta tai avaa maalinmäärän säätöruuvia. Jos taas sumu on liian paksua, sulje säätöruuvia. Säädä kuvion leveyttä ja toista suihkun säätö tarvittaessa. MAALI Kun oikean kokoinen suutin on valittu, aseta maalinmäärä halutulle virtaukselle. Avaa paina liipaisimesta ja testaa suihku. Jos suihku on liian tiheää, laske ilmanpainetta. Jos suihku on liian paksua, nosta ilmanpainetta. Säädä kuvion leveyttä ja toista suihkun säätö tarvittaessa. Maalin määrän säätöruuvin pitäminen avatussa asennosta alentaa maalin virtausneulaventtiilin kulumista. HUOMIO: Suihkun alentamiseksi ja maksimitehon saavuttamiseksi, suihkuta aina alimmalla mahdollisella sumuilmanpaineella. VIANETSINTÄ ONGELMA AIHEUTTAJA TOIMENPITEET Pistooli roiskii Pistooli ei ruiskuta Ilma vuotaa kun liipaisin vapautetaan Suutin löysästi kiinni Neulaventtiilin tiivistekotelo löysästi kiinni Säiliön suojus löysästi kiinni Suojuksen ilmanvaihtoaukko tai tippumisenestospiraali tukossa Paksu maalikerros Suutin tukossa Ilmaneulaventtiilin kara ei liiku Ilmaventtiilin tiivistekotelon mutteri liian kireällä Kiristä suutin Kiristä Kiristä Ohenna tai käytä suurempaa suihkusuuttimen suojusta Pura ja puhdista Pura ja puhdista Öljyä kevyesti Löysää Älä koskaan kohdista pistoolia toiseen henkilöön tai itseesi päin. Pistoolista tuleva paineenalainen materiaali voi tunkeutua ihoon ja aiheuttaa vakavia tapaturmia! 5

6 YMPÄRISTÖNSUOJELU Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita. TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä. Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu. Takuu ei ole voimassa ammatti- tai vuokrauskäytössä. Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia. Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. Oikeudet muutoksiin pidätetään. Maahantuoja / Valmistaja: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND Tel

7 SWE HANTERA PISTOLEN Det första kravet för ett gott ytresultat är korrekt hantering av pistolen. Pistolen bör hållas lodrätt mot ytan som ska behandlas och förflyttas parallellt med den. Rörelsen bör startas innan avtryckaren trycks ned och avtryckaren släppas innan rörelsen avslutas. Det ger en korrekt kontroll över pistolen och materialet. Ytan blir tunn vid den här punkten FEL Ytan blir tjock vid den här punkten 6 till 12 tum Pistolförflyttning Ytan bör bli jämn och våt vid sprayningen Starta svep tryck in avtryckaren Släpp avtryckaren avsluta svep RÄTT Justera strålens bredd. Vrid åt höger för rund och åt vänster för solfjäder. Skruv för vätskereglering. Vrid åt höger för att minska flödet och åt vänster för att öka. När strålens bredd ökas måste mer material få passera genom pistolen för att upprätthålla samma täckning på den större utan. 7

8 Spraystrålen i den här pistolen är variabel från rund till platt, med alla mönster däremellan. Vid normal drift är vingarna på munstycket horisontella, såsom visas här. Detta medger ett vertikalt solfjäderformat mönster som ger maximal täckning när pistolen förs fram och tillbaka parallellt med ytan som bearbetas. LACK Ställ in atomiseringstrycket till cirka 3,4 bar för lacker och 3,9 bar för emalj. Provspraya. Om strålen är för fin, minska trycket eller öppna vätskereglagesskruven. Om strålen är för kraftig, stäng vätskereglagesskruven. Justera mönsterbredden och upprepa vid behov justeringen av strålen. MÅL När du valt korrekt storlek på vätskeöppningen, ställ in vätsketrycket för önskat flöde. Öppna atomiseringsluften och provspraya. Om strålen är för fin, minska lufttrycket. Om strålen är för kraftig, öka lufttrycket. Justera mönsterbredden och upprepa justeringen av strålen. Nötningen av vätskenålen minskar om vätskereglageskruven hålls i öppet läge. OBS! För att minska översprayning och få maximal effektivitet, spraya alltid med lägsta möjliga atomiseringslufttryck. FELSÖKNING PROBLEM ORSAKER ÅTGÄRDER spraypistolen spottar Spraypistolen sprayar inte Luft pyser ut när avtryckaren släpps Löst munstycke Nålmatningslådan lös Lös behållarkåpa Öppningen på kåpan eller antidroppspiralen igentäppt Tjock målarfärg Munstrycket igentäppt Luftnålen glider inte Matningslådans mutter eller luftventilen åtdragen för hårt Dra åt ordentligt Dra åt Dra åt Lös upp eller använd större spraymunstrycke Lossa och rengör Ta bort och rengör Smörj lätt Lossa Rikta aldrig pistolen mot annan person eller mot dig själv. Tryckluftsmaterial från pistolen kan tränga in i huden och orsaka allvarliga skador! 8

9 MILJÖVÅRD Följ de lokala avfalls- och återvinningsanvisningarna beroende på förpackningens material då du kasserar produktens förpackning. GARANTI Produkten har en garanti på 12 månader räknat från köpdatumet. Importören ansvarar för utrustning som gått sönder eller ersättningsdelar, för material- och tillverkningsfel, om de konstateras felaktiga i kontrollen. Köparen skall i samband med garantikrav presentera kassakvitto, faktura, garantibevis eller leveransförteckning. Produkten skall returneras i sin helhet, bifogad en beskrivning av användningsstörningarna. Garantin gäller inte om maskinen har öppnats, delar bytts ut, den har lagats eller konstruktion ändrats. I garantin ingår inte skador som orsakats av normal förslitning, felaktig användning eller obehörig hantering. Garantin täcker inte leveranser, leveransskador eller några andra indirekta kostnader. Garantireparationer får endast utföras på importörens licensierade serviceställen. Vi förbehåller oss rätten till ändringar. Importör / Tillverkare: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND Tel

10 EN Coating will be light at this point Coating will be heavy at this point. GUN HANDLING The first requirement for a good resultant finish is proper handling of the gun. The gun should be held perpendicular to the surface being covered, and moved parallel with it. The stroke should be started before the trigger is pulled and the trigger should be released before the stroke is ended. This gives accurate control of the gun and material. WRONG 6 to 12 inches travel of gun Coating should be even and wet when spraying. Start pull stroke trigger Release end of trigger stroke. RIGHT Spray width adjustment. Turn right for round, left for fan. Fluid control screw. Turn to right to decrease flow, left to increase. As width of spray is increased, more material must be allowed to pass through the gun to obtain the same coverage on the increased area. 10

11 The spray pattern of this gun variable from round to flat with all patterns in between. SIPHON SPRAYING Set atomization pressure approximately 3,4 bar for lacquer and 3,9 bar for enamel. Test spray. If the spray is too fine reduce the air pressure or open fluid control screw. If the spray is too coarse, close the fluid control screw. Adjust the pattern width and repeat adjustment of spray if necessary. PRESSURE SPRAYING After selecting correct size fluid orifice, set fluid pressure for desired flow. Open atomization air and test spray. If spray is too fine reduce air pressure. if spray is too coarse, raise air pressure. Adjust pattern width and repeat adjustment of spray. Keeping fluid control screw in open position will reduce fluid needle wear. In normal operation the wings on the nozzle are horizontal as illustrated here. This provides a vertical fan shaped pattern which gives maximum coverage as the gun is moved back and forth parallel to the surface being finished. NOTE: To reduce overspray and obtain maximum efficiency, always spray with the lowest possible atomization air pressure. TROUBLE SHOOTING PROBLEMS CAUSES REMEDIES Spray gun spits Spray gun fails to spray Loose nozzle Needle stuffing box loose Loose cup cover Vent hole on cover or anti-drip spiral clogged Thick paint Nozzle clogged Tighten securely Tighten Tighten dilute or use bigger cap of spray mouth Dismantle and clean Disassemble and clean Escape of air when the trigger is released Air-needle not sliding Stuffing box nut of air valve too tight Oil slightly Loosen Never align the pistol toward to other persons or yourself. The pressurized material flowing out from the pistol can penetrate to skin and cause several injuries! 11

12 ENVIRONMENTAL PROTECTION When disposing of the product s packaging, observe the local instructions given for garbage disposal and recycling, depending on the material. WARRANTY The warranty period of the product is 12 months from the date of purchase. The importer is responsible for the replacement of the damaged machine or machine parts caused by defects in material and manufacturing workmanship, if they are found to be defective in a control. When submitting a warranty claim the purchaser has to present the receipt, purchase invoice, warranty certificate or delivery note. The product must be returned complete and it must be equipped with a defect report. The product warranty is void if the machine has been opened, the machine parts have been changed, the machine has been repaired or its structure has been modified. The warranty is not valid in professional use or when the machine has been leased. The warranty does not cover damages that are caused by normal wear, misuse or abuse. The warranty does not cover the shipment, damaged caused during the shipment or any indirect costs. Only the maintenance service authorized by the importer can perform the warranty repairs. All rights for changes are reserved. Importer / Manufacturer: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND Tel
