VIITASAAREN VESI OY MUSTASUON JÄTEVEDENPUHDISTAMON VELVOITE- TARKKAILU 2013

Transkriptio

1 VELVOITETARKKAILU X VIITASAAREN VESI OY MUSTASUON JÄTEVEDENPUHDISTAMON VELVOITE- TARKKAILU 2013

2

3 Viitasaaren Vesi Oy Mustasuon jätevedenpuhdistamoiden velvoitetarkkailun vuosiraportti Sisältö 1 JOHDANTO VESIHUOLTO, VIEMÄRÖINTI JA PUHDISTAMO KÄYTTÖTARKKAILU Puhdistamon kuormitus ja teho Lupaehtojen toteutuminen Yhteenveto kuormitustarkkailusta VESISTÖTARKKAILU... 9 VIITTEET... 9 Liitteet Liite 1 Kuormitustarkkailun vuosiyhdistelmätaulukko v Pöyry Finland Oy Virpi Ervasti, Ins.(AMK) Antti Leskelä, FM Yhteystiedot PL 20, Tutkijantie 2 A OULU puh sähköposti etunimi.sukunimi@poyry.com Copyright Pöyry Finland Oy

4

5 1 1 JOHDANTO Itä-Suomen ympäristölupavirasto on päätöksellään Dnro ISY-2006-Y-164 ( ) myöntänyt Viitasaaren kaupungille Mustasuon jätevedenpuhdistamon ja kompostointitoiminnan ympäristöluvan. Käsitellyt jätevedet johdetaan Keiteleen Kymönselkään purkuputkessa. Tarkistetut lupamääräykset korvaavat Itä-Suomen vesioikeuden (nro 19/97/1) määräykset ja kuuluvat seuraavasti: Jätevedet on käsiteltävä niin, että puhdistamolta vesistöön johdettavan jäteveden BOD 7ATU -arvo on enintään 15 mg/l ja kokonaisfosforipitoisuus enintään 0,8 mg/l. BOD 7ATU :n poistotehon tulee olla vähintään 90 % ja kokonaisfosforin vähintään 90 %. Arvot lasketaan neljännesvuosikeskiarvoina mahdolliset ohitukset, ylivuodot ja poikkeustilanteet mukaan lukien. Vesistöön johdettavan jäteveden pitoisuusarvojen ja käsittelytehon prosentuaalisten arvojen on lisäksi edellä mainittujen parametrien sekä COD Cr -arvon ja kiintoainepitoisuuden osalta täytettävä valtioneuvoston asetuksen nro 888/2006 mukaiset pitoisuuden ja käsittelytehon raja-arvot asetuksen edellyttämällä tavalla tarkkailtuna. Jätevesien käsittelyssä on pyrittävä mahdollisimman tehokkaaseen kokonaistypen poistoon vaarantamatta edellä määrättyä puhdistustulosta. Jätevedet on käsiteltävä niin, ettei niistä aiheudu terveydellistä haittaa. Viitasaaren jätevedenpuhdistamo on ollut ennen Viitasaaren kaupungin hallinnassa. Kaupungin vesilaitos oli yhtiöitetty lukien Viitasaaren Vesi Oy:ksi Viitasaaren Vesi Oy sulautui Viitasaaren Lämpö Oy:n. Samassa yhteydessä Viitasaaren Lämpö Oy:n toiminimi muuttui Wiitaseudun Energia Oy:ksi. 2 VESIHUOLTO, VIEMÄRÖINTI JA PUHDISTAMO Viitasaaren kaupungissa oli vuoden 2013 lopussa asukkaasta, joista viemäröinnin piiriin kuului noin asukasta eli viemäröintiaste oli noin 57 %. Puhdistamolle tulevat myös Finnforestin lannoitetehtaan jätevedet. Viemäriverkoston pituus oli 54 km, materiaaleina olivat muovi (95 %) ja betoni (5 %). Viitasaaren Vesi Oy:n Mustasuon jätevedenpuhdistamo on vuonna 2001 tehdyssä saneerauksessa muutettu aktiivilietteellä toimivaksi biologis-kemialliseksi rinnakkaissaostuslaitokseksi. Jätevedet käsitellään prosessissa, joka koostuu välppäyksestä, hiekan-, rasvan- ja öljynerotuksesta, ilmastuksesta ja jälkiselkeytyksestä. Vuonna 2011 puhdistamolla on uusittu sakolietteen vastaanotto ja lietteenkuivain (ruuvipuristin). Puhdistamolla otetaan vastaan myös sakokaivolietettä, joka ajetaan esikäsittelyn kautta viirasiivilälle ja edelleen puhdistusprosessiin. Puhdistamon mitoitusarvot ovat seuraavat: Q kesk m 3 /d Q max m 3 /d q max 220 m 3 /h q mit 115 m 3 /h BOD kg/d

6 Kok.N Kok.P 49 kg/d 9,8 kg/d Jätevedenpuhdistamolla syntyvä kuivattu jätevesiliete kompostoidaan puhdistamoalueella m 2 :n laajuisella asfaltoidulla kompostikentällä aumakompostina, jossa tukiaineina käytetään puun kuorta ja haketta sekä turvetta. Hajuhaittojen minimoimiseksi liete pyritään sekoittamaan tukiaineeseen välittömästi kompostikentällä. Kompostia käännetään noin kuukauden välein muulloin paitsi talvella vuoden ajan, jonka jälkeen se siirretään varastoon kompostikentälle tai sen lähialueelle. Kentän hulevedet ja salaojavedet johdetaan puhdistamon prosessiin. Kompostoitu liete käytetään Variskallion suljetun kaatopaikan pinta- ja kasvukerroksen rakentamiseen. Kesällä 2013 Viitasaaren jätevedenpuhdistamolle hankittiin uusi ruuvivälppä tulevalle jätevedelle. Lisäksi Viitasaaren taajama-alueen kolmelle suurimmalle jätevesipumppaamolle hankittiin kiinteät varavoimakoneet. Jäteveden puhdistamolle kiinteä varavoimakone saadaan kevään 2014 aikana. 2 3 KÄYTTÖTARKKAILU Puhdistamon toiminnasta vastaa puhdistamonhoitaja Pertti Paananen, joka suorittaa käyttötarkkailua ja pitää hoitopäiväkirjaa puhdistamon hoitoon liittyvistä asioista. Vuotovesikertoimet ja puhdistamon käyttöaste on esitetty taulukossa (Taulukko 1). Puhdistamon viikkovirtaamat on esitetty kuvassa (Kuva 1). Mitoitusvirtaama ylittyi viikolla 16. Taulukossa (Taulukko 2) on esitetty käyttötarkkailun tulokset. Taulukko 1 Viitasaaren Vesi Oy:n Mustasuon jätevedenpuhdistamon vuotovesikertoimet v Vuotovesikertoimet Käyttöaste keskivirtaama 4 viikon minimivirtaama = 37 nv = = 1,4 4 peräkkäisen viikon minimivirtaama keskivirtaama = 53 8 peräkkäisen viikon maksimivirtaama nmax = = 2,1 4 peräkkäisen viikon minimivirtaama 8 viikon maksimivirtaama = 80 m3/viikko m3/vecka Ohitus / Förbiledning Käsitelty / Behandlat Mitoitusvirtaama m3/d Viikko / Vecka m3/d Kuva 1 Mustasuon jätevedenpuhdistamon viikkovirtaamat 2013.

7 3 Jätevedenpuhdistamon kokonaisvesimäärä m 3 eli keskimäärin 971 m 3 /d, joka oli hieman vähemmän kuin kolmena edellisenä vuonna keskimäärin. Ohituksia ei jouduttu suorittamaan. Vesimäärien suurin kuukausikeskiarvo oli huhtikuussa m 3 /d ja pienin syyskuussa 695 m 3 /d. Suurin vuorokausivirtaama mitattiin huhtikuussa (3 526 m 3 /d) ja pienin syyskuussa (601 m 3 /d). Puhdistamo on mitoitettu keskimääräiselle jätevesimäärälle m 3 /d, joten keskimääräinen käyttöaste oli 53 % ja 8 viikon maksimivirtaamalla käyttöaste oli 80 % (Taulukko 1). Mitoitusvirtaama ylittyi viikolla 16, joten puhdistamo selvisi melko hyvin vesimääristä. PIX-105A-saostuskemikaalia käytettiin vuoden aikana kg eli noin 230 g/m 3 ja PAX-18 kemikaalia kg eli noin 50 g/m 3. Saostuskemikaalien annostus on ollut riittävää, mikä voidaan havaita eri näytekertojen pienistä lähtevän veden liukoisen fosforin pitoisuuksista sekä riittävistä jäännösraudan pitoisuuksista (liite 1). Polymeeriä lietteen kunnostukseen käytettiin kg/a. Sakokaivolietettä puhdistamolle vastaanotettiin vuonna m 3. Välppäjätettä syntyi kg/a ja se toimitettiin Sammakkokankaan jätekeskukseen. Puhdistamolietettä kompostoitiin yhteensä m 3. Lieteanalyysiä ei tehty Pöyry Finland Oy:n / Nab Labs Oy:n toimesta vuonna Ilmastusaltaiden lietepitoisuudet olivat vaihdelleet välillä 1,8 9,5 g/l. Lietteen hehkutushäviöt ovat vaihdelleet välillä 29,5 37,9 %. Taulukko 2 Mustasuon jätevedenpuhdistamon käyttötarkkailuyhteenveto v MUSTASUON JÄTEVEDENPUHDSISTAMON KÄYTTÖTARKKAILU JÄTEVEDET AVLOPPSVATTEN KÄYTETYT KEMIKAALIT FÄLLNINGSKEMIKALIER LIETTEEN LOPPUSIJOITUS DEPONERING AV SLAM Komposti- Sakokaivo- Kuukausi Q kok. Q käsit. Q ohitus Käsitelty / Behandlat PIX-105A PAX-18 kentälle liete Mån Q tot. Q behandl. Q brädd m3/d Slam från slambrunn m3/kk m3/kk m3/kk min. keskiarvo max. kg/kk g/m3 kg/kk g/m3 m3/kk m3/kk m3/mån m3/mån m3/mån med. kg/mån kg/mån m3/mån m3/mån Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Kuvassa (Kuva 2) on esitetty Mustasuon jätevedenpuhdistamon jätevesimäärien keskimääräinen kehitys vuosina Jätevesimäärät ovat vaihdelleet vuosittain jonkin verran.

8 4 m3/a Käsitelty / Behandlat Ohitus / Förbi Kuva 2 Mustasuon jätevedenpuhdistamon jätevesimäärät vuosina Puhdistamon kuormitus ja teho Vuoden 2013 tulevan ja lähtevän jäteveden velvoitetarkkailunäytteet otettiin 24 tunnin kokoomanäytteinä kaksitoista kertaa tarkkailuohjelman mukaan ja kerran ylimääräinen näyte huhtikuussa. Samalla otettiin kertanäytteet ilmastusaltaista. Näytteenotosta on vastannut Viitasaaren Vesi Oy, joka on toimittanut näytteet analysoitavaksi Nab Labs Oy:n laboratorioon Kaustiselle (FINAS-akkreditoitu laboratorio T111). Kokonaisvastuu tarkkailusta oli Pöyry Finland Oy:llä, joka hoiti myös raportoinnin. Tarkkailutulokset sekä neljännesvuosikuormitukset on esitetty liitteessä 1. Taulukossa (Taulukko 3) on esitetty jätevedenpuhdistamon kuormitustarkkailuyhteenveto vuosilta Kuvassa (Kuva 3) on esitetty tulevan ja lähtevän jäteveden kuormituksen kehitys vuosina Puhdistamolle tuleva kuormitus (BOD kg/d, kok-p 18 kg/d, kok-n 60 kg/d, COD Cr kg/d, kiintoaine 730 kg/d) oli korkeampi kuin edellisenä neljänä vuotena keskimäärin. Keskimääräinen tulokuorma oli 96 % BOD 7 :n mitoituskuormasta (320 kg/d), fosforin ja typen tulokuormat ylittivät mitoituskuormat (kok-p 9,8 kg/d, kok-n 49 kg/d). Puhdistamolta vesistöön lähtevä kuormitus oli jonkin verran neljän vuoden keskitasoa korkeampi kokonaisfosforin (0,63 kg/d) ja kiintoaineen (25 kg/d) osalta. Orgaanisen aineen biologisen hapenkulutuksen eli BOD 7 :n, kemiallisen hapenkulutuksen ja typen osalta vesistökuormitus oli edellisvuosia alhaisempi. Puhdistustehot (BOD 7 97 %, kok-p 97 %, kok-n 40 %, COD Cr 95 %, kiintoaine 97 %) olivat samaa tai parempaa tasoa kuin edellisen neljän vuoden aikana keskimäärin. Asukasvastineluvut: Vuoden keskimääräinen tuleva orgaaninen kuormitus edusti noin asukkaan ja keskimääräinen vesistökuormitus noin 110 asukkaan ominaiskuormitusta laskettuna keskimääräisellä BOD 7 -kuormalla 70 g/as/d. Vuoden suurin mitattu BOD 7 -tulokuorma (575 kg; ) vastasi noin asukkaan ominaiskuormitusta.

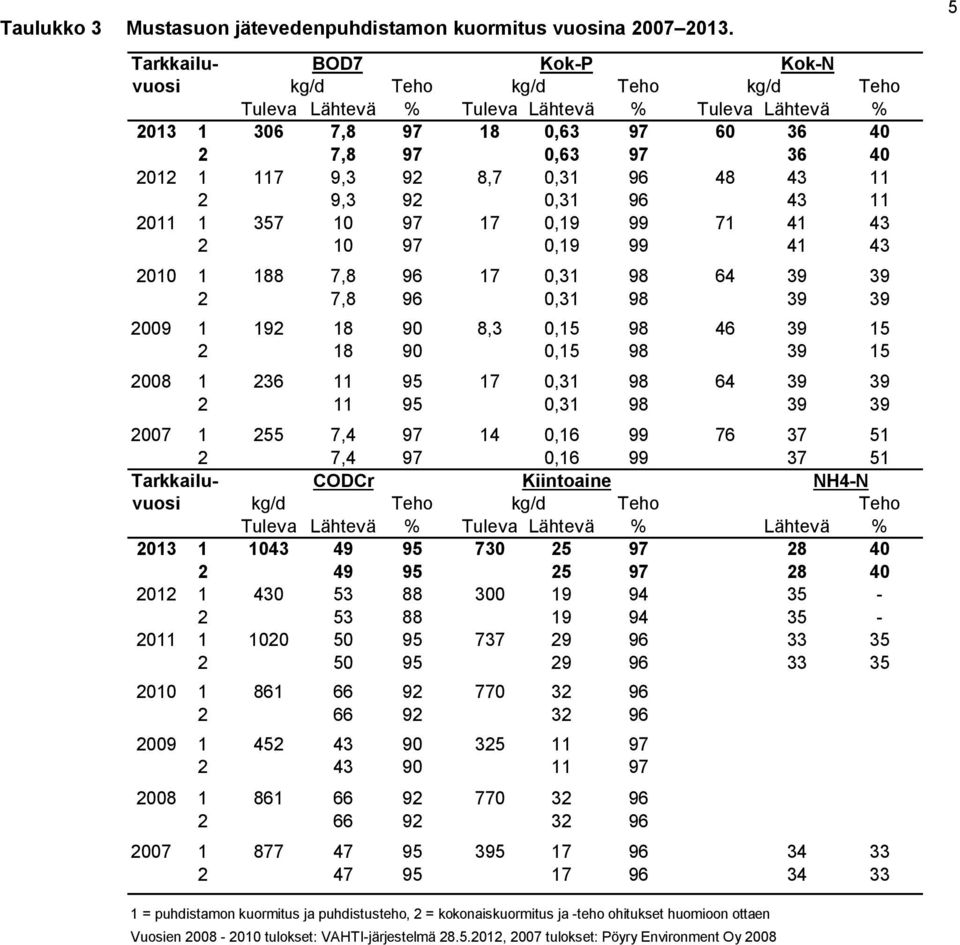

9 Taulukko 3 Mustasuon jätevedenpuhdistamon kuormitus vuosina Tarkkailuvuosi BOD7 kg/d Teho Kok-P kg/d Teho Kok-N kg/d Teho Tuleva Lähtevä % Tuleva Lähtevä % Tuleva Lähtevä % , , ,8 97 0, ,3 92 8,7 0, ,3 92 0, , , , , ,8 96 0, ,3 0, , , , , , ,4 97 0, Tarkkailu- CODCr Kiintoaine NH4-N vuosi kg/d Teho kg/d Teho Teho Tuleva Lähtevä % Tuleva Lähtevä % Lähtevä % = puhdistamon kuormitus ja puhdistusteho, 2 = kokonaiskuormitus ja -teho ohitukset huomioon ottaen Vuosien tulokset: VAHTI-järjestelmä , 2007 tulokset: Pöyry Environment Oy 2008

10 6 kg/d 400 BOD 7 ATU Tuleva / Inkommande Lähtevä / Utgående kg/d Kok-P / Tot-P Tuleva / Inkommande Lähtevä / Utgående kg/d 80 Kok-N / Tot-N Lähtevä / Inkommande Lähtevä / Utgående

11 7 kg/d COD Cr Tuleva / Inkommande Lähtevä / Utgående kg/d Kiintoaine / Suspenderade ämnen Tuleva / Inkommande Lähtevä / Utgående Kuva 3 Mustasuon jätevedenpuhdistamon tulevan ja lähtevän jäteveden BOD 7 -, kokonaisfosfori-, kokonaistyppi-, COD Cr :n ja kiintoainekuormitus vuosina Lupaehtojen toteutuminen Taulukossa (Taulukko 4) on esitetty puhdistamolle asetetut neljännesvuosittaiset BOD 7 :n ja kokonaisfosforin lupaehdot ja niiden toteutuminen vuonna Puhdistamo saavutti asetetut lupaehdot ensimmäisellä, kolmannella ja neljännellä vuosineljänneksellä. Toisella vuosineljänneksellä kokonaisfosforin jäännöspitoisuus ylitti lupaehdon, mutta muutoin lupaehdot saavutettiin.

12 Taulukko 4 Mustasuon jätevedenpuhdistamon lupaehtojen toteutuminen BOD 7ATU Kok-P mg/l % mg/l % Lupaehdot ,8 90 I/2013 6,3 98 0,40 99 II/ ,82 94 III/2013 5,9 98 0,60 96 IV/2013 7,8 97 0,67 96 X/2013 8,1 97 0,7 97 X/2012 8,8 92 0,29 96 X/2011 9,2 97 0,18 99 X/2010 7,8 96 0,31 98 X/ ,15 98 X/ ,31 98 X/2007 7,4 97 0,16 99 I/2013 = 1. vuosineljännes, II/2013 = 2. vuosineljännes, III/2013 = 3. vuosineljännes, IV/2013 = 4. vuosineljännes, X/2013 = vuosikeskiarvo Puhdistamo saavutti myös Valtioneuvoston asetuksessa 888/2006 yhdyskuntajätevesien puhdistukselle asettamat raja-arvot (Taulukko 5). BOD 7 :n, COD Cr :n ja kiintoaineen osalta tarkastelu on tehty näytekohtaisesti puhdistamon koosta (yli 2000 avl) johtuen. Kiintoaineen vähimmäisvaatimukset eivät täyttyneet näytekierroksella, mutta asetus sallii kaksi näytettä, jotka eivät täytä vähimmäisvaatimuksia, kun näytekierroksia on 8-16 vuodessa. Lisäksi jäännöspitoisuus ja puhdistusteho ovat vaihtoehtoisia. Fosforin raja-arvovaatimuksia tarkastellaan vuositasolla ja puhdistamo täytti ne. Typenpoiston tarpeesta ratkaistaan asetuksen mukaan ympäristöluvassa. Mustasuon puhdistamon luvassa ei ole typenpoistolle raja-arvoja asetettu. Taulukko 5 Valtioneuvoston asetuksen 888/2006 raja-arvojen toteutuminen Mustasuon jätevedenpuhdistamolla vuonna Tarkastelu * BOD7ATU CODCr Kiintoaine Kok-P mg/l % mg/l % mg/l % mg/l % mg/l % Raja-arvot ** 80 *** *** , , Ylitykset kpl Ylitykset pvm * Puhdistamon koko > avl ** Puhdistamon koko avl *** Typenpoiston tarve jätevesistä ratkaistaan ympäristöluvassa Kok-N näytekohtainen näytekohtainen näytekohtainen vuosikeskiarvo vuosikeskiarvo 3.3 Yhteenveto kuormitustarkkailusta Viitasaaren Vesi Oy:n Mustasuon jätevedenpuhdistamolta otettiin näytteet kerran kuussa vuonna 2013, lisäksi huhtikuussa tehtiin ylimääräinen näytekierros. Puhdistamon toiminta täytti asetetut BOD 7 :n ja fosforin lupaehdot vuonna 2013 lukuun ottamatta fosforin jäännöspitoisuuden 2. vuosineljänneksellä. Puhdistamo täytti myös Valtioneuvoston asetuksen 888/2006 vaatimukset.

13 4 VESISTÖTARKKAILU Tarkkailuohjelman mukaan vesistötarkkailu tehdään joka toinen vuosi, vuonna 2013 vesistötarkkailua ei suoritettu. Seuraavan kerran vesistötarkkailu on ohjelmassa vuonna VIITTEET Ambiotica Viitasaaren kaupungin jätevedenpuhdistamon ja purkuvesistön velvoitetarkkailun vuosiyhteenveto vuodelta Jyväskylän yliopisto. Ympäristöntutkimuskeskus

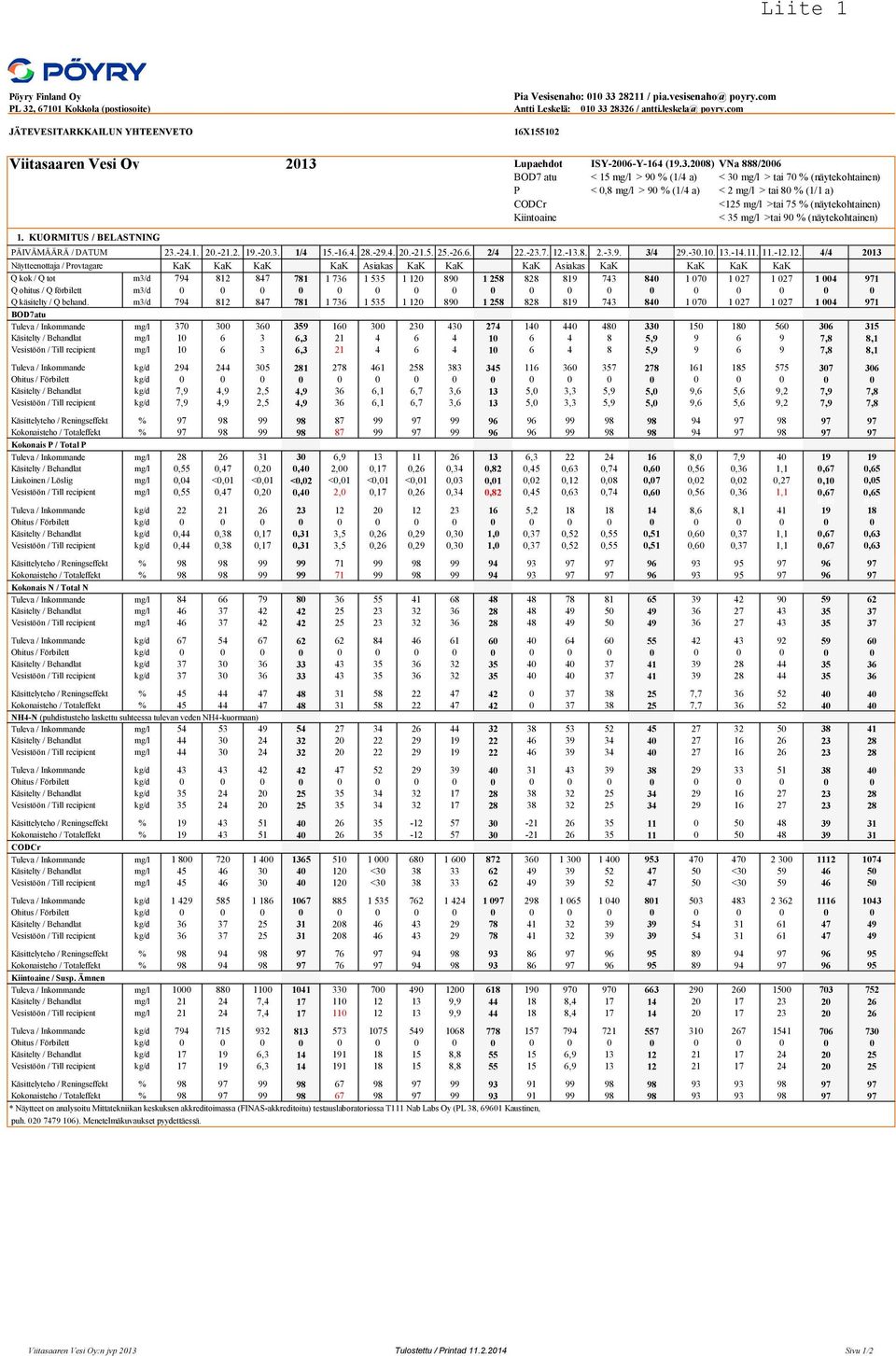

14 Jarmo Sillanpää: / jarmo.sillanpaa@ poyry.com Pöyry Finland Oy Pia Vesisenaho: / pia.vesisenaho@ poyry.com PL 32, Kokkola (postiosoite) Antti Leskelä: / antti.leskela@ poyry.com JÄTEVESITARKKAILUN YHTEENVETO 16X Viitasaaren Vesi Oy 2013 Lupaehdot ISY-2006-Y-164 ( ) VNa 888/2006 BOD7 atu < 15 mg/l > 90 % (1/4 a) < 30 mg/l > tai 70 % (näytekohtainen) 1. KUORMITUS / BELASTNING P < 0,8 mg/l > 90 % (1/4 a) < 2 mg/l > tai 80 % (1/1 a) CODCr <125 mg/l >tai 75 % (näytekohtainen) Kiintoaine < 35 mg/l >tai 90 % (näytekohtainen) PÄIVÄMÄÄRÄ / DATUM / / / / Näytteenottaja / Provtagare KaK KaK KaK KaK Asiakas KaK KaK KaK Asiakas KaK KaK KaK KaK Q kok / Q tot m3/d Q ohitus / Q förbilett m3/d Q käsitelty / Q behand. m3/d BOD7atu Tuleva / Inkommande mg/l Käsitelty / Behandlat mg/l , , ,8 8,1 Vesistöön / Till recipient mg/l , , ,8 8,1 Tuleva / Inkommande kg/d Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d 7,9 4,9 2,5 4,9 36 6,1 6,7 3,6 13 5,0 3,3 5,9 5,0 9,6 5,6 9,2 7,9 7,8 Vesistöön / Till recipient kg/d 7,9 4,9 2,5 4,9 36 6,1 6,7 3,6 13 5,0 3,3 5,9 5,0 9,6 5,6 9,2 7,9 7,8 Käsittelyteho / Reningseffekt % Kokonaisteho / Totaleffekt % Kokonais P / Total P Tuleva / Inkommande mg/l , , ,0 7, Käsitelty / Behandlat mg/l 0,55 0,47 0,20 0,40 2,00 0,17 0,26 0,34 0,82 0,45 0,63 0,74 0,60 0,56 0,36 1,1 0,67 0,65 Liukoinen / Löslig mg/l 0,04 <0,01 <0,01 <0,02 <0,01 <0,01 <0,01 0,03 0,01 0,02 0,12 0,08 0,07 0,02 0,02 0,27 0,10 0,05 Vesistöön / Till recipient mg/l 0,55 0,47 0,20 0,40 2,0 0,17 0,26 0,34 0,82 0,45 0,63 0,74 0,60 0,56 0,36 1,1 0,67 0,65 Tuleva / Inkommande kg/d 0,0318 0,0081 0,0085 0,02 0,0174 0,0077 0,0112 0,0267 0,01 0,0166 0,0983 0,0594 0,06 0,0214 0,0205 0,2773 0,10 0,05 Tuleva / Inkommande kg/d , ,6 8, Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d 0,44 0,38 0,17 0,31 3,5 0,26 0,29 0,30 1,0 0,37 0,52 0,55 0,51 0,60 0,37 1,1 0,67 0,63 Vesistöön / Till recipient kg/d 0,44 0,38 0,17 0,31 3,5 0,26 0,29 0,30 1,0 0,37 0,52 0,55 0,51 0,60 0,37 1,1 0,67 0,63 Käsittelyteho / Reningseffekt % Kokonaisteho / Totaleffekt % Kokonais N / Total N Tuleva / Inkommande mg/l Käsitelty / Behandlat mg/l Vesistöön / Till recipient mg/l Tuleva / Inkommande kg/d Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d Vesistöön / Till recipient kg/d Käsittelyteho / Reningseffekt % , Kokonaisteho / Totaleffekt % , NH4-N (puhdistusteho laskettu suhteessa tulevan veden NH4-kuormaan) Tuleva / Inkommande mg/l Käsitelty / Behandlat mg/l Vesistöön / Till recipient mg/l Tuleva / Inkommande kg/d Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d Vesistöön / Till recipient kg/d Käsittelyteho / Reningseffekt % Kokonaisteho / Totaleffekt % CODCr Tuleva / Inkommande mg/l Käsitelty / Behandlat mg/l < < Vesistöön / Till recipient mg/l < < Tuleva / Inkommande kg/d Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d Vesistöön / Till recipient kg/d Käsittelyteho / Reningseffekt % Kokonaisteho / Totaleffekt % Kiintoaine / Susp. Ämnen Tuleva / Inkommande mg/l Käsitelty / Behandlat mg/l , , , Vesistöön / Till recipient mg/l , , , Tuleva / Inkommande kg/d Ohitus / Förbilett kg/d Käsitelty / Behandlat kg/d , , , Vesistöön / Till recipient kg/d , , , Käsittelyteho / Reningseffekt % Kokonaisteho / Totaleffekt % * Näytteet on analysoitu Mittatekniikan keskuksen akkreditoimassa (FINAS-akkreditoitu) testauslaboratoriossa T111 Nab Labs Oy (PL 38, Kaustinen, puh ). Menetelmäkuvaukset pyydettäessä. Viitasaaren Vesi Oy:n jvp 2013 Tulostettu / Printad Sivu 1/2

15 2. MUUT MITATUT SUUREET / ANDRA UPPMÄTTA PARAMETRAR PÄIVÄMÄÄRÄ / DATUM / / / / Lämpötila / Temperatur C Tuleva / Inkommande 5,8 5,4 5,1 5,4 5,0 ei tietoa 6,8 10,6 7,5 11,8 11,0 13,2 12,0 9,6 8,6 2,4 6,9 7,9 Käsitelty / Behandlat 5,8 5,8 5,9 5,8 6,2 ei tietoa 10,0 13,8 10,0 13,9 15,0 14,9 14,6 11,4 10,3 1,6 7,8 9,6 Kemikaalit / Kemikalier PIX-105A g/m ,0 Ferrosulfaatti g/m ,0 AVR g/m3 PAX-18 (KEMPAC 18) g/m ,0 Kalkki / Kalk g/m3 Polymeeri Zetag 7587 g/m3 1,0-1,0 Alkaliniteetti / Alkalinitet mmol/l Tuleva / Inkommande 6,1 5,7 6,0 5,9 3,0 4,3 3,8 6,0 4,3 4,6 7,0 6,5 6,0 3,7 4,1 7,0 4,9 5,2 Käsitelty / Behandlat 2,6 2,1 1,0 1,9 1,4 1,4 1,9 0,9 1,4 3,4 3,0 2,3 2,9 1,8 1,0 1,8 1,5 1,9 ph Tuleva / Inkommande 7,3 7,2 7,2 7,2 7,2 7,1 7,2 7,1 7,1 7,2 7,1 7,2 7,2 7,3 7,2 7,3 7,3 7,2 Käsitelty / Behandlat 6,9 6,7 6,5 6,7 6,6 6,6 6,9 6,6 6,7 7,1 7,1 7,3 7,2 6,9 6,7 6,9 6,8 6,8 Johtokyky / Ledn.förm. ms/m Tuleva / Inkommande ,7 Käsitelty / Behandlat ,7 NO3-N mg/l Tuleva / Inkommande 0,01 0,01 0,01 0,01 0,01 0,11 <0,005 <0,005 0,03 0,01 <0,005 <0,005 0,01 0,01 0,01 <0,005 0,01 0,0 Käsitelty / Behandlat 1,4 4,0 15 6,8 1,1 0,33 0, ,9 1,9 3,8 13 6,2 4,8 9,0 11 8,3 6,1 Käsitelty / Behandlat Al (Suod. / Filt. 0,45µm) mg/l Rauta mg/l 1,8 5,7 0,84 2,8 19 2,2 3,1 0,91 6,3 2,7 1,5 2,0 2,1 2,6 1,6 2,4 2,2 3,6 Liuk. rauta mg/l 0,10 0,40 0,10 0,20 0,77 <0,1 0,11 0,10 0,27 0,26 <0,1 0,25 0,20 0,16 <0,1 0,14 0,13 0,2 Koli 44 C kpl/dl 3. PROSESSIOSIEN KUORMITUS / BELASTNING INOM PROCESSEN PÄIVÄMÄÄRÄ / DATUM / / / / Ilmastus / Luftning Lietepitoisuus / Slamhalt Liete 1 / Slam 1 mg/l Liete 2 / Slam 2 mg/l Keskiarvo / Medelvärde mg/l Pal. liete 1 / Returslam 1 Ylijäämäliete / Överskottsslam mg/l mg/l Hehkutusjäännös liete 1 % k.a. 33,24 33,27 31,52 32,68 33,00 35,53 33,16 34,75 34,11 35,92 35,47 37,44 36,28 29,50 29,99 29,77 29,75 33 Hehkutusjäännös liete 2 % k.a. 33,40 33,27 31,60 32,76 32,54 35,47 32,91 34,72 33,91 35,31 34,88 37,86 36,02 29,67 30,02 29,63 29,77 33 Korjattu hehkutushäviötulokset Ilmoitus virheistä saatu Nab Labs Oy:ltä Aiemmat luvut olivat tuorepainoa, ei kuiva-ainetta kohti. 1/2 h lask. / 1/2 h sed. Liete 1 / Slam 1 ml/l - * Liete 2 / Slam 2 ml/l *unohtunut Palautusliete 1 / Returslam 1 ml/l Lieteindeksi / Slamindex Liete 1 / Slam Liete 2 / Slam Keskiarvo / Medelvärde Happi 1 / Syrehalt 1, lohko 4 mg/l 0,4 1,3 1,7 1,1 4,1 2,12 0,5 2,3 2,3 3,5 1,7 1,4 2,2 5,2 4,4 2,4 4,0 2,4 Happi 2 / Syrehalt 2 mg/l 2,2 2,1 1,5 1,9 1,9 2,02 2,7 2,1 2,2 1,8 2,29 2,0 2,0 2,0 1,9 1,6 1,8 2,0 Tilavuus / Volym m Org. tilak. / Org. vol.belast. L v #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! Lietekuorma / Slambelast. L MLSS #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! Palautusliete / Returslam m3/d n Ylijäämäliete / Överskottslam m3/d 92 ** Pal. Suhde / Rejektförhållande % Lieteikä / Slamålder d #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! Viipymä / Uppehållstid h 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 ** ylijäämäliete poistetaan ilmastuksesta Selkeytys / Slutsedimentering Pinta-ala / Area m Tilavuus / Volym m3 q max m3/h , S h m/h #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! ######## #DIV/0! #DIV/0! #DIV/0! #DIV/0! Viipymä / Uppehålstid h 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Happi 1 / Syrehalt 1 mg/l 0,3 0,4 0,3 0,3 0,4 ei tietoa 0,3 0,3 0,33 0,3 0,1 0,3 0,23 0,2 0,3 0,3 0,27 0,29 Happi 2 / Syrehalt 2 mg/l 0,3 0,3 0,4 0,3 1,0 ei tietoa 0,4 0,4 0,60 0, ,30 0,3 0,3 0,4 0,33 0,41 Näkösyvyys 1 / Siktdjup 1 cm Näkösyvyys 2 / Siktdjup 2 cm Virtausmittari / Flödesmätare m3/h Virtaamamittaus tulevan veden putkessa, ei V-patoa, virtaamaa ei voi tarkistaa V-pato / Mättskala m3/h Lausunto / Utlåtande: I/IV 2013 Puhdistamo on toiminut lupaehtojen mukaisesti vuoden 2013 ensimmäisellä vuosineljänneksellä. Myös VNa 888/2006:n näytekierroksittaiset vähimmäisvaatimukset täyttyivät. II/IV 2013 Puhdistamo on toiminut lupaehtojen mukaisesti vuoden 2013 toisella vuosineljänneksellä. VNa 888/2006:n näytekierroksittaiset vähimmäisvaatimukset täyttyivät lukuun ottamatta kiintoainetuloksia. Tällöin puhdistamolle oli poikkeustilanne runsaiden vuotovesien takia. III/IV 2013 Puhdistamo on toiminut lupaehtojen mukaisesti vuoden 2013 kolmannella vuosineljänneksellä. KORJATTU LASKELMA PÖYRYLTÄ LAUSUNTOTEKSTIIN EI TULLUT MUUTOKSIA Puhdistamo saavutti BOD7:n ja fosforin (neljännesvuosittaiset) lupaehtorajat sekä VNA 888/2006:n näytekohtaiset vähimmäisvaatimukset CODCr:n ja kiintoaineen osalta. Selkeytys 2 oli otettu käyttöön edellisellä viikolla. Selkeytys 1:ssa hieman levää selkeyttimen pinnalla Puhdistamo saavutti BOD7:n ja fosforin (neljännesvuosittaiset) lupaehtorajat sekä VNA 888/2006:n näytekohtaiset vähimmäisvaatimukset CODCr:n ja kiintoaineen osalta. Ilmastus 2:ssa oli vähän happea. Selkeytys 1:n pinnassa oli hieman levää. Vain selkeytysallas 1 käytössä, allas 2 edelleen remontissa. Selkeytysaltaan 1 pinnalla kohtalaisesti levää Puhdistamo saavutti (1/4-vuosittaiset) lupaehdot fosforipitoisuutta lukuun ottamatta. Puhdistamo saavutti VNA 888/2006:n näytekohtaiset vähimmäisvaatimukset CODCr:n ja kiintoaineen osalta. Kalvopumpun kalvo rikki, ei kemikaalisyöttöä PAX18:n osalta. Ilmastus 2:ssa alhainen happipitoisuus. Selkeytys 1:ssä kohtalaisesti pintalietettä Korjattu hehkutushäviötulokset tammi-marraskuulta Ilmoitus virheistä saatu Nab Labs Oy:ltä Aiemmat luvut olivat tuorepainoa, ei kuiva-ainetta kohti. IV/IV 2013 Puhdistamo on toiminut lupaehtojen mukaisesti vuoden 2013 viimeisellä vuosineljänneksellä. Myös Vna 888/2006:n vähimmäisvaatimukset täyttyivät. KOKKOLASSA JAKELU: Viitasaaren Vesi Oy Timo Jokinen, Toni Huuskonen, Pertti Paananen, toimisto Viitasaaren kaupunki Katja Lappalainen PÖYRY FINLAND OY Keski-Suomen ELY-keskus Jukka Mutila ja kirjaamo Pia Vesisenaho, Ins. (AMK) Antti Leskelä, FM Viitasaaren Vesi Oy:n jvp 2013 Tulostettu / Printad Sivu 2/2

16 Pöyry Finland Oy Tutkijantie 2 A FI OULU Finland Kotipaikka Vantaa, Finland Y-tunnus Tel Päivä Sivu 1 (1) Viite: VIITASAAREN VESI OY MUSTASUON JÄTEVEDENPUHDISTAMON VELVOITETARKKAILU 2013 Oheisena lähetämme Viitasaaren Vesi Oy:n jätevedenpuhdistamon vuosiyhteenvedon Pöyry Finland Oy Ins.(AMK) Virpi Ervasti JAKELU: Wiitaseudun Energia Oy 1 kpl Wiitaunioni, yhdyskuntatekniset palveluta ja ympäristösihteeri 2 kpl Keski-Suomen ELY-keskus 1 kpl Haapaniemen vesialueen osuuskunta 1 kpl
