1 Työ raportti Koepumppaukset Hästholmenin kairanrei'issä KR2 ja KR3 syksyllä 1 ggg Petri Jääskeläinen Toukokuu 2000 POSIVA OY Mikonkatu 15 A, FIN HELSINKI, FINLAND Tel Fax

2 Työ r a p o r t t i Koepumppaukset Hästholmenin kairanrei'issä KR2 ja KR3 syksyllä Petri Jääskeläinen Toukokuu 2000

3 TEKIJÄ ORGANISAATIO: Fintact Oy Hopeatie 1 B Helsinki TILAAJA: TILAUSNUMERO: Posiva Oy Töölönkatu Helsinki 9516/00/ AJH POSIVAN TARKASTAJA: ['8, -to/ MI- DI Heikki Hinkkanen Posiva Oy KONSULTIN YHTEYS HENKILÖ: Dl Petri Jääskeläinen Fintact Oy TYÖRAPORTTI KOEPUMPPAUKSET HÄSTHOLMENIN KAIRANREI'ISSÄ KR2 JA KR3 SYKSYLLÄ TEKIJÄ: s:::rt Dl TARKASTAJA: HYVÄKSYJÄ:?C'- Henry Ahokas Fintact Oy Pauli Saksa Fintact Oy

4 Työ r a p o r t t i Koepumppaukset Hästholmenin kairanrei'issä KR2 ja KR3 syksyllä 1 ggg Petri Jääskeläinen Fintact Oy Toukokuu 2000 Pesivan työraporteissa käsitellään käynnissä olevaa tai keskeneräistä työtä. Esitetyt tulokset ovat alustavia. Raportissa esitetyt johtopäätökset ja näkökannat ovat kirjoittajien omia, eivätkä välttämättä vastaa Posiva Oy:n kantaa.

5 KOEPUMPPAUKSET HÄSTHOLMENIN KAIRANREI'ISSÄ KR2 JA KR3 SYKSYLLÄ TIIVISTEL MÄ Hästholmenissa suoritettiin koepumppaus kairanreiässä KR3 ja kairanreiässä KR2. Pumppaukset suoritettiin syvyysväleillä 269,26-299,71 m (KR3) ja m (KR2). Pumppausvälin eristämiseen muusta reiästä käytettiin mekaanisesti pullistettavia kumitulppia. Reikien pumppauksen aikana seurattiin pumppausvälin painekorkeutta Telog-tiedonkeruulaite/paineanturi -järjestelmällä ja pumppausvälin yläpuolisen osan painekorkeutta Metrosonic- tiedonkeruulaite/paineanturi - järjestelmällä sekä manuaalisesti mittaluodilla. Pumppausvälit sijoittuvat syvyyksille, joissa KR3 lävistää rakenteen R3 ja KR2 rakenteen R20. Havaintoreikien KR1, KR2, KR3, KR4, KR5, KR6, Y1, Y2, Y5, Y8, Y12, Y19, Y23, EP1 ja EP2 havaintovälien painekorkeutta seurattiin mittaluodilla. Painekorkeuden vuorokautinen seuranta aloitettiin viikkoa ennen pumppauksen alkua. Seuranta lopetettiin viikko pumppauksen lopettamisen jälkeen. Kairanreiän KR3 pumppaus alensi painekorkeutta havaintorei'issä KR2, KR4, KR6, Y1, Y2, Y5 ja Y19. Hydraulinen yhteys reikien välillä voi siten muodostua esim. rakenteiden R1, R2, R3, R12, R18 ja R30 välityksellä. Kairanreiän KR2 pumppaus ei alentanut painekorkeutta ympäröivissä rei'issä. Tulokset viittaavat siihen, että reiän KR2 rakenne R20 ei ole hydraulisessa yhteydessä ympäröiviin rakenteisiin. Avainsanat: Koepumppaus, pohjavesi

6 PUMPING TESTS IN BOREHOLES KR2 AND KR3 AT HÄSTHOLMEN IN AUTUMN 1999 ABSTRACT Pumping tests were carried out in borehole KR3 during August 26 - September and in borehole KR2 during September 29 - October at Hästholmen. Pumping tests were carried out at the depths of 269,26-299,71 m (KR3) and m (KR2). Pumped sections were isolated with mechanically expanded packers. Hydraulic head of the pumping section was measured by automatic data acquisition system (Telog) and pressure transducer. Hydraulic head above pumping section was measured by automatic data acquisition system (Metrosonic) and pressure transducer and also with contact meter. At the depth of pumping section borehole KR3 penetrates fracture zone R3. At the depth of pumping section borehole KR2 penetrates fracture zone R20. Hydraulic head in the monitoring boreholes equipped with multipacker systems (KR1, KR2, KR3, KR4, KR5, KR6, Yl, Y2, Y5, Y8, Y12, Y19, Y23, EP1 and EP2) was measured once a day by contact meter. Measuring period started one week before pumping and ended one week after pumping. The pumping of the borehole KR3 lowered the hydraulic head in the observation boreholes KR2, KR4, KR6, Y1, Y2, Y5 and Y19. Hydraulic connection between the boreholes can be formed through structures R1, R2, R3, R12, R18 and R30. The pumping of the borehole KR2 did not lower the hydraulic head in the surrounding boreholes. The results suggest that structure R20 doesn't have hydraulic connections to the surrounding structures. Keywords: Pumping test, groundwater

7 1 SISÄLLYSLUETTELO TIIVISTELMÄ ABSTRACT SISÄLLYSLUETTELO 1 JOHDANTO KOEPUMPPAUSJÄRJESTELYT JA HAVAINTOVERKOSTO HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUS HÄSTHOLMENIN KAIRANREIÄN KR3 KOEPUMPPAUS HAVAINTOTULOKSET HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUS Pumppausreiän seurantatulokset Havaintoreikien seurantatulokset HÄSTHOLMENIN KAIRANREIÄN KR3 KOEPUMPPAUS Pumppausreiän seurantatulokset Havaintoreikien seurantatulokset Tulosten tulkinta VEDENJOHTOKYKY PUMPPAUSALUEELLA VIITTEET LIITELUETTELO LIITE 1: KOEPUMPPAUSKALUSTON SIJOITUSSYVYYDET K.R LIITE 2: KOEPUMPPAUSKALUSTON SIJOITUSSYVYYDET KR LIITE 3: HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUKSEN HAVAINTOLOMAKE LIITE 4: HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUKSEN SEURANTA TULOKSET LIITE 5: HÄSTHOLMENIN KAIRANREIÄN KR3 KOEPUMPPAUKSEN HAVAINTOLOMAKE LIITE 6: HÄSTHOLMENIN KAIRANREIÄN KR3 KOEPUMPPAUKSEN SEURANTA TULOKSET LIITTEET 7-21: HÄSTHOLMENIN KOEPUMPPAUSTEN HAVAINTOREIKIEN SEURANTATULOKSET LIITE 22: YHTEENVETOTAULUKKO... 42

8 2 1 JOHDANTO Suomessa on selvitetty vuodesta 1987 lähtien geologisin, hydrologisin ja geofysikaalisin tutkimusmenetelmin ydinjätteen loppusijoitusta kallioperään. Yksityiskohtaiset sijoituspaikkatutkimukset aloitettiin vuonna Tutkimuksiin valittiin Kuhmon Romuvaara, Äänekosken Kivetty ja Eurajoen Olkiluoto. Neljäs alue, Loviisan Hästholmen, otettiin mukaan loppusijoitustutkimuksiin vuoden 1997 alusta alkaen. Loviisan Hästholmenin tutkimusalueelia suoritettiin syksyn 1999 aikana kaksi koepumppausta, joilla pyrittiin tarkentamaan tietoa rakovyöhykkeiden hydraulisista yhteyksistä ja vedenjohtavuuksista. Kairanreiän KR2 koepumppauksella pyrittiin selvittämään vettäjohtavan rakenteen R20 hydraulisten yhteyksien laajuutta. Hästholmenin rakennemallin 3.1 (Saksa et al. 2000) mukaan rakenne R20 on tulkittu reikään KR2 syvyysvälille m. Rakenne R20 on tulkittu myös reikään KR1 syvyysvälille m. Kuvassa 1 on esitetty koepumppausvälin sijainti ( m) reiässä KR2, välin rakoiluominaisuudet sekä väliltä mitatut vedenjohtavuudet. Rakenteen R20 transmissiviteetti (T sm) reiässä KR2 on 9E-6 m 2 /s (vedenjohtavuuksien mittaukset kahden metrin tulppavälillä syvyysväliltä 239,4-247,6 m, Pöllänen & Rouhiainen 1998). Koko pumppausvälin transmissiviteetti (T 3 om) on 2E-5 m 2 /s (vedenjohtavuuksien mittaukset kahden metrin tulppavälillä syvyysväliltä 219,55-249,64 m, Pöllänen & Rouhiainen 1998). Kairanreiän KR3 koepumppauksella pyrittiin selvittämään vettäjohtavan rakenteen R3 hydraulisten yhteyksien laajuutta. Hästholmenin rakennemallin 3.1 (Saksa et al. 2000) mukaan rakenne R3 on tulkittu reikään KR3 syvyysvälille m. Rakenne R3 on tulkittu myös reikiin KR2 ( m), KR4 ( m) ja KR6 ( m). Kuvassa 2 on esitetty koepumppausvälin sijainti (269,26-299,71 m) reiässä KR3, välin rakoiluominaisuudet sekä väliltä mitatut vedenjohtavuudet. Rakenteen R3 transmissiviteetti (T 16 m) reiässä KR3 on 1E-6 m 2 /s (vedenjohtavuuksien mittaukset kahden metrin tulppavälillä syvyysväliltä 275,70-291,76 m, Pöllänen & Rouhiainen 1998). Koepumppausvälin transmissiviteetti (T 3 om) on 1E-4 m 2 /s (vedenjohtavuuksien mittaukset kahden metrin tulppavälillä syvyysväliltä 269,67-299,78 m, Pöllänen & Rouhiainen 1998).

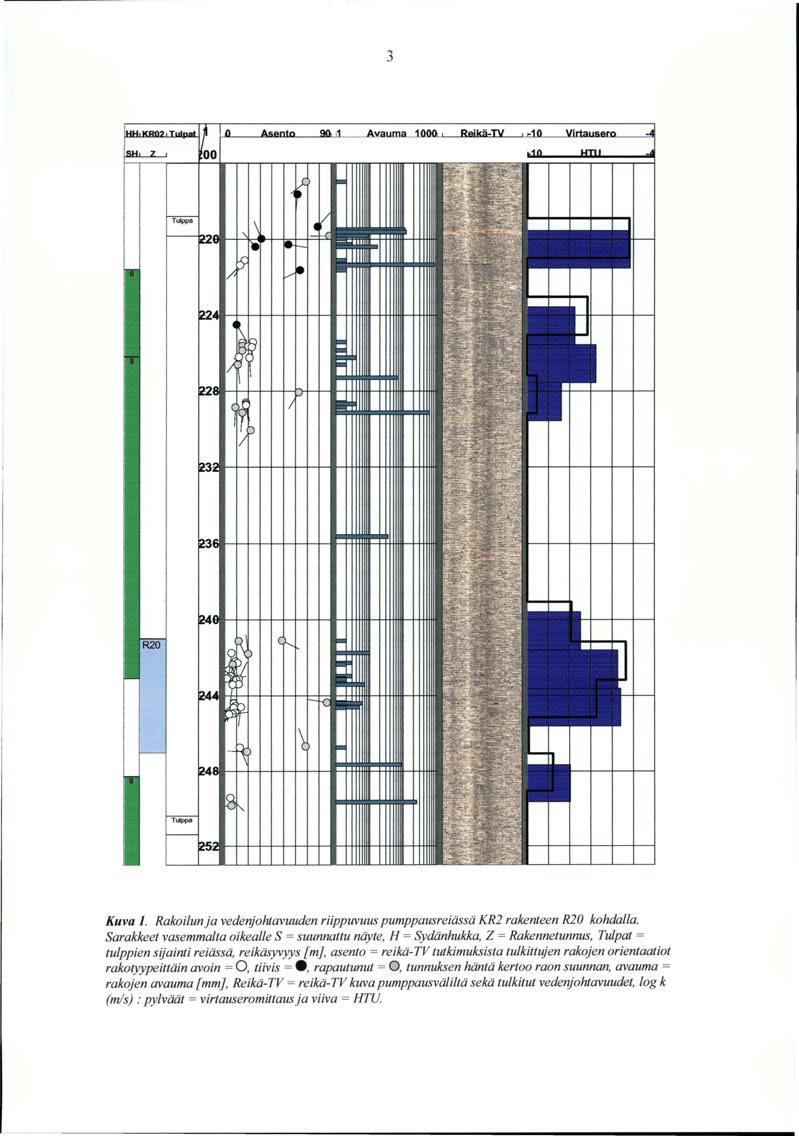

9 3 Kuva 1. Rakoilun ja vederijohtavuuden riippuvuus pumppausreiässä KR2 rakenteen R20 kohdalla. Sarakkeet vasemmalta oikealle S = suunnattu näyte, H = Sydänhukka, Z = Rakennetunnus, Tulpat = tulppien sijainti reiässä, reikäsyvyys [ m}, asento = reikä-tv tutkimuksista tulkittujen rakojen orientaatiot rakotyypeittäin avoin = 0, tiivis = e, rapautunut = 0, tunnuksen häntä kertoo raon suunnan, avauma = rakojen avauma [mm}, Reikä-TV = reikä-tv kuva pumppausväliltä sekä tulkitut vederijohtavuudet, log k (m/s) :pylväät = virtauseromittaus ja viiva = HTU

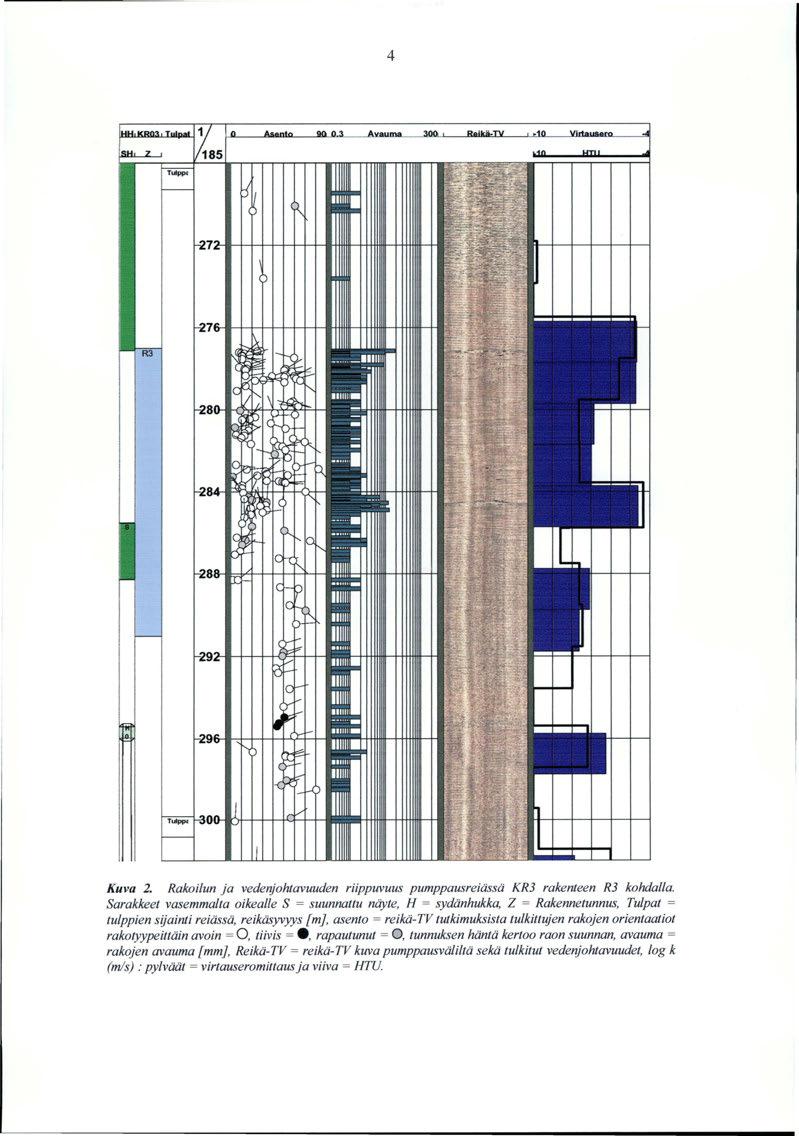

10 4 Kuva 2. Rakoilun ja vedenjohtavuuden riippuvuus pumppausreiässä KR3 rakenteen R3 kohdalla. Sarakkeet vasemmalta oikealle S = suunnattu näyte, H = sydänhukka, Z = Rakennetunnus, Tulpat = tulppien sijainti reiässä, reikäsyvyys [m}, asento = reikä-tv tutkimuksista tulkittujen rakojen orientaatiot rakotyypeittäin avoin = 0, tiivis = e, rapautunut = 0, tunnuksen häntä kertoo raon suunnan, avauma = rakojen avauma [mm], Reikä-TV = reikä-tv kuva pumppausväliltä sekä tulkitut vedenjohtavuudet, log k (m/s) :pylväät = virtauseromittaus ja viiva = HTU.

11 5 2 KOEPUMPPAUSJÄRJESTELYT JA HAVAINTOVERKOSTO 2.1 Hästholmenin kairanreiän KR2 koepumppaus Koepumppaus kairanreiässä KR2 suoritettiin Grundfors SP-tyypin uppopumpulla reiän yläosasta väliltä m. Puropattavan vyöhykkeen eristämiseen muusta reiästä käytettiin mekaanisesti paisutettavia kumitulppia (kuva 3). Monitolppalaitteistojen ja koepumppauskaluston asennukset on raportoinut Hiironen (1999). Koepumppauskaluston asennussyvyydet on esitetty liitteessä 1. Koepumppausjärjestelyt on kuvattu alla pääpiirteissään. Ennen pumppauskaluston reikään laskemista vesisäiliöön asennettiin Grundfors SP - tyypin uppopumppu sekä pumppausvälin painekorkeutta mittaava paineanturi. Säiliön ulkopuolelle vapaata väliä mittaamaan asennettiin toinen paineanturi. Kairausputkien liitokset tiivistettiin hamppuköydellä. Kairausputkistoa laskettiin ja putkiston alareuna asetettiin reiän pohjalle. Pumppausväli eristettiin periaatekuvan 3 mukaisesti mekaanisesti pullistettavilla kumitulpilla. Tulpat pullistettiin painamalla kairausputkia reiässä alaspäin, jolloin kumitolpat puristuivat kasaan ja painautuivat tiukasti seinämiä vasten. Alatolpan alareunassa oli ns. 'sokea nippa', joka esti veden pääsyn pumpattavaan reikäväliin kairausputkiston kautta. Pumppausvälissä sijaitsevat kairausputket olivat rei'itettyjä, muodostaen näin pumppausvyöhykkeen. Pumppausväliin asennettiin 5 barin paineanturi syvyydelle 37,69 m. Paineanturin lukemat luettiin Telog-tiedonkeruujärjestelmällä. Tallennustiheytenä oli 10 minuuttia. Pumppausreiän vapaan välin pinnankorkeuden muutoksia rekisteröitiin vesisäiliön ulkopuolelle (25,49 m) asennetun paineanturin (1,5 bar) sekä Metrosonictiedonkeruujärjestelmän avulla. Koska vapaan välin paineanturi asennettiin liian alas, asennettiin uusi korvaava anturi kuuden metrin syvyydelle (1,5 bar). Tallennustiheytenä tiedonkeruujärjestelmällä oli 10 minuuttia. Vapaata väliä mitattiin myös manuaalisesti mittaluodilla. Kairanreiän KR2 koepumppauksen aikana seurattiin pohjaveden korkeuksia tulpatuista kairanrei'istä KR1, KR3, KR4, KR5 ja KR6 sekä eritasopietsometrirei'istä EP1, EP2, Y1, Y2, Y5, Y8, Y12, Y19 ja Y23. Havaintorei'istä mittaukset tehtiin manuaalisesti

12 6 mittaluodilla kerran päivässä. Päivittäinen havainnointi aloitettiin viikkoa ennen pumppausta ja lopetettiin viikko pumppauksen jälkeen.

13 ,,. Telog-tiedonkeruuyksikkö Metrosonic-tiedonkeruuyksikkö II 1 II ({( t.i.! 1 1.: : : : :......l:a ::::::::::::::::::: -=---=--* virtaamamittari r uppopumppu vesisäiliö ----H l kairausputki (53/47) t mekaanisesti pullistettava kumitulppa mekaanisesti pullistettava kumitulppa sokea nippa Kuva 3. Periaatekuva Hästholmenin kairanreikien koepumppauslaitteistosta.

14 8 2.2 Hästholmenin kairanreiän KR3 koepumppaus Koepumppaus kairanreiässä KR3 suoritettiin ajalla reiän yläosasta syvyysväliltä 269,26-299,71 m. Kairanreiän KR3 koepumppausjärjestelyt olivat periaatteeltaan samanlaiset kuin kairanreiän KR2 pumppauksessa. Koepumppauskaluston asennussyvyydet on esitetty liitteessä 2. Pumppausväliin asennettiin 5 barin paineanturi syvyydelle 36,75 m. Paineanturin lukemat luettiin Telog-tiedonkeruujärjestelmällä. Tallennustiheytenä oli 10 minuuttia. Pumppausreiän vapaan välin pinnankorkeuden muutoksia rekisteröitiin 10 minuutin välein vesisäiliön ulkopuolelle (25 m) asennetun paineanturin (1,5 bar) sekä Metrosonic-tiedonkeruujärjestelmän avulla. Vapaata väliä mitattiin myös manuaalisesti mittaluodilla kerran päivässä. Kairanreiän KR3 koepumppauksen aikana seurattiin pohjaveden korkeuksia tulpatuista kairanrei'istä KR1, KR2, KR4, KR5 ja KR6 sekä eritasopietsometrirei'istä EP1, EP2, Y1, Y2, Y5, Y8, Y12, Y19 ja Y23. Havaintorei'istä mittaukset tehtiin manuaalisesti mittaluodilla kerran päivässä. Päivittäinen havainnointi aloitettiin viikkoa ennen pumppausta ja lopetettiin viikko pumppauksen jälkeen.

15 9 3 HAVAINTOTULOKSET 3.1 Hästholmenin kairanreiän KR2 koepumppaus Pumppausreiän seurantatulokset Reiän KR2 keskimääräinen pumppausteho oli yhdeksän litraa minuutissa. Sillä saavutettiin noin 32 metrin alenema pumppausvälissä. Kokonaisuudessaan reiästä pumpattiin kokeen aikana 159 m 3 vettä. Pumppauksenaikaisen seurannan havaintolomake on esitetty liitteessä 3. Pumppauskaluston asentamisen jälkeen kairanreiän KR2 vapaan välin pinta laski tasolle - 1,2 m.a.s.l. ja pysytteli siinä koko pumppauksen ajan. Tulokset viittaavat siihen, että pumppausvälin tulpat eivät ole vuotaneet pumppauskokeen aikana, eikä pumppausvälistä ole hydraulista yhteyttä ylimmän tulpan yläpuolelle. Vapaan välin pinnan seurantatulokset on esitetty liitteessä 4. Kuvassa on esitetty sekä automaattisen tallentimen (Metrosonic) tuottamat tulokset sekä tietokoneen kuvaruudulta ajoittain luetut lukemat. Kairanreiän KR3 koepumppauksen aikana tulpattuna olleen reiän KR2 seurantavälit T5 ja T6 asettuvat puropattavan välin syvysvälille m. Hydraulinen korkeus edellämainituissa väleissä on ollut tasolla 0,8 m.a.s.l. (liite 8). Pumppauskaluston asentamisen jälkeen pumppausvälin vedenpinta asettui tasolle 0,4 m.a.s.l. (liite 4). Pumppausvälin pinta laski noin 24 metriä välittömästi pumppauksen aloittamisen jälkeen. Pumppausvälin pinta pysyi tasaisena kunnes se lähti tasaiseen nousuun. Pinta nousi noin metrin verran, kunnes aamulla pinta putosi äkillisesti noin 9.5 metriä. Tämän jälkeen pinta alkoi tasaisesti palautua. Telog-tallennuslaitteesta loppuivat paristot, joten Telog-tallennuslaitteen tiedot ajalta puuttuvat. Havaintoja on kuitenkin tehty tietokoneen näytöitä tasaisin väliajoin. Niiden mukaan pinta nousi saakka noin 22 metrillä. Tämän jälkeen pinta laski noin 11,5 metriä ennen pumppauksen lopettamista. Pumppauksen lopettamisen jälkeen pinta palautui nopeasti pumppausta edeltävälle tasolleen. Mittaluodilla tehdyssä tarkistusmittauksessa saatiin pumppausvälin vedenpinnan korkeudeksi noin - 0,2 m.a.s.l. Pumppauksen jälkeen tarkastettiin, että putkien liitokset olivat kunnossa ja että tulpat eivät olleet löystyneet tai vuotaneet. Laitteisto oli täysin kunnossa. Syynä edellämainittuun pumppausvälin pinnan voimakkaaseen vaihteluun on

16 10 todennäköisimmin ollut vettäjohtavien rakojen sulkeutuminen. Kuvasta 1 (sivu 3) voidaan todeta, että pumppausvälin suuret vedenjohtavuudet liittyvät muutamiin yksittäisiin rakoihin tai rakoparviin. Tällöin muutaman vedenjohtavuudeltaan huomattavan raon tai rakoparven sulkeutuminen on saattanut aiheuttaa välin vedenjohtavuuden laskun, jolloin tasaisena säilyvä pumppausvirtaama imaisee pumppausvälin pinnan aiemmalle tasolle. Vastaavasti rakojen mahdollinen avautuminen on saattanut olla syynä vedenpinnan voimakkaalle nousulle. Pumppausvälin seurantatulokset on esitetty liitteessä 4. Kuvassa on esitetty sekä automaattisen tallentimen (Telog) tuottamat tulokset sekä kuvaruudulta ajoittain luetut lukemat Havaintoreikien seurantatulokset Havaintorei'issä pinnankorkeuden muutokset johtuvat luonnollisesta vaihtelusta ja pumppauksen aiheuttamia vasteita ei ole havaittavissa. Havaintoreikien pinnankorkeudet on esitetty liitteissä 7 ja Hästholmenin kairanreiän KR3 koepumppaus Pumppausreiän seurantatulokset Reiän KR3 keskimääräinen pumppausteho oli 30 litraa minuutissa. Sillä saavutettiin noin 12 metrin alenema pumppausvälissä. Kokonaisuudessaan reiästä pumpattiin kokeen aikana noin 471 m 3 vettä. Pumppauksenaikaisen seurannan havaintolomake on esitetty liitteessä 5. Ennen pumppausta tehdyn seurannan perusteella kairanreiän KR3 vapaa vedenpinta on ollut tasolla -1,5 m.a.s.l. Vapaa vedenpinta laski tasolle -3,6 m.a.s.l. sen jälkeen kun reiät KR4, KR5 ja KR6 oli tulpattu ja tulppauskalusto oli asennettu reikään KR3 (liite 9). Pumppauksen aloituksen jälkeen kairanreiän KR3 vapaan välin pinta laskin cm tasolle -3,9 m.a.s.l. ja pysytteli siinä koko pumppauksen ajan. Pumppauksen lopettamisen jälkeen pinta nousi n cm. Vapaan välin pinnan lasku ja nousu on todennäköisimmin johtunut rakenteen R3 ja sitä leikkaavien vaakarakenteiden

17 11 muodostamasta yhteydestä. Vapaan välin pinnan seurantatulokset on esitetty liitteessä 6. Kuvassa on esitetty sekä automaattisen tallentimen (Metrosonic) tuottamat tulokset että mittaluodilla tehdyt tarkistusmittaukset Kairanreikä KR3 oli tulpattuna reiän KR2 koepumppauksen aikana. Tällöin reiän KR3 pumppausvälin syvyystasoa vastaavia välejä olivat välit T4 ja T5. Molemmissa väleissä pinnankorkeus on ollut keskimäärin tasolla 1,0 m.a.s.l. (liite 9). Pumppauskaluston asentamisen jälkeen pumppausvälin vedenpinta nousi tasolle 3,6 m.a.s.l. Pumppauksen aikana pumppausvälin vedenpinta laski noin 12 metriä ja pysyi tällä tasolla koko pumppauskokeen ajan. Pumppauksen lopettamisen jälkeen pumppausvälin vedenpinta palautui lähes koetta edeltävälle tasolleen. Pinta asettui syvyydelle 2,4 m.a.s.l. Pumppausvälin seurantatulokset on esitetty liitteessä 6. Kuvassa on esitetty sekä automaattisen tallentimen (Telog) tuottamat tulokset sekä tietokoneen kuvaruudulta ajoittain luetut lukemat Havaintoreikien seurantatulokset. Kairanreiän KR3 koepumppauksen havaintoreikien seurantatulokset on esitetty liitteissä 7-8 ja Kunkin seurantavälin pumppauksenaikainen alenema on laskettu vähentämällä pumppauksen aloituspäivää edeltävän patvan painekorkeudesta pumppauksen lopetuspäivää edeltävän päivän painekorkeus. Vastaavasti palauturha on laskettu vähentämällä pumppauksen!opetuksen jälkeisestä tasosta (palautumisaikaa noin viikko) pumppauksen!opetusta edeltävän päivän painekorkeus. Hydraulisen korkeuden lisäksi kuvissa on esitetty pystyviivoin pumppauksen aloittamis- ja lopettamisaj ankohta. Havaintoreiän KRl välissä T6 alenema on n. 25 cm ja välissä T7 n. 15 cm. Palautumisvaiheessa selvää vastetta ei kuitenkaan havaita (liite 7). Välin T8 tulokset poistettu, koska väli sijaitsee välittömästi VLJ-luolan ajotunnelin lattian alla ja tulokset ovat siten käyttökelvottomia. Havaintoreiässä KR2 väleissä T3 ja T4 on havaittavissa selvä alenema ja palautuma, joka on suuruusluokaltaan noin 50 cm (liite 8). Väliin T3 on tulkittu rakenne R18 ja väliin T4 rakenne R12. Välit T3 ja T4 ovat reagoineet jo reiän KR3 pumppauskaluston asentamisen aikana.

18 12 Havaintoreiässä KR4 väleissä T3-T7 on havaittavissa yli 15 cm:n alenemia, mutta pumppauksen lopettamisen jälkeisessä palautumisvaiheessa vain välissä T5 on selvä palautumisvaste havaittavissa (liite 1 0). Väliin 5 on tulkittu rakenne R30. Havaintoreiässä KR5 ei ole havaittavissa selviä vasteita (liite 11). Kairanreiässä KR5 väli T5 on herkkä reagoimaan sadantaan. Väliin T5 on tulkittu rakenne R31 (HYDmallin rakenne R31 HY). Havaintoreiässä KR6 väleissä T1-T6 on havaittavissa selvät alenemat pumppauksen aloittamisen jälkeen. Palautumisvaiheessa on havaittavissa myös selvät vasteet, lukuunottamatta väliä T3. Väleihin T2 ja T4 on tulkittu rakenne R18. Myös välissä T5 rakenne R18 on tulkinnallisesti mahdollinen. Väliä T6leikkaa rakenne R2. Välit T1, T2, T4 ovat reagoineet jo reiän KR3 pumppauskaluston asentamisen aikana (liite 12). Havaintoreiässä Y1 on nähtävissä selvät alenemat väleissä T1-T5. Kuitenkaan palautumisvaiheessa ei havaita selvää palautumista kuin välissä Tl. Väleissä T2-T4 havaitaan kuitenkin heikkoja palautumisvasteita. Välit T1-T4 ovat reagoineet voimakkaasti reiän KR3 pumppauskaluston asentamisen aikoihin (liite 13). Havaintoreiässä Y2 on havaittavissa alenemat kaikissa väleissä T 1-T6. Palautumivasteet havaitaan väleistä T1-T5. Välin T1 leikkaa rakenne R2 ja välin T3 leikkaa rakenne Rl. Välin T6 voimakas alenema on tyypillistä voimakasta pinnankorkeuden vaihtelua reiän Y2 ylimmässä välissä. Välit T1-T5 ovat reagoineet myös reiän KR3 pumppauskaluston asentamisen aikana (liite 14). Havaintoreiän Y5 vasteita on vaikea erottaa luontaisesta pinnankorkeuksien vaihtelusta. Kuitenkin välissä T 1 havaitaan sekä pumppauksen aiheuttama alenema että palautumisvaiheen aiheuttama pinnankorkeuden nousu. Väliin T1 on tulkittu rakenne R2. Väli T6 on ollut kuiva koepumppauksen aikana (liite 15). Havaintoreiässä Y8 havaitaan kaikissa väleissä alenemia, mutta vain välissä T1 ja T2 hyvin heikkoja palautumia (liite16). Havaintoreiän Y12 välissä T5 on havaittavissa alenema välittömästi pumppauksen aloittamisen jälkeen. Palautumisvaiheessa ei välissä kuitenkaan havaita kuin hyvin heikko pinnankorkeuden nousu. Välit T1, T4 ja T6 ovat selvästi häiriintyneet reiän KR3 pumppauskaluston asentamisen aikoihin. Väli T2 on puolestaan ollut kuiva (liite 17).

19 13 Havaintoreiän Y19 väliä T1 ei olla pystytty mittaamaan. Muissa väleissä havaitaan pumppauksen aloituksen jälkeen alenemat. Kuitenkin palautumisvaiheessa ainoastaan välissä T3 on havaittavissa selvä palautumisen aiheuttama vaste. Väliin T3 on tulkittu rakenne Rl. Väli T3 on reagoinut myös reiän KR3 pumppauskaluston asentamisen aikoihin (liite 18). Havaintoreiässä Y23 pinnankorkeuden muutokset johtuvat luonnollisesta vaihtelusta ja pumppauksen aiheuttamia vasteita ei ole havaittavissa (liite 19). Havaintoreikiin EP1 ja EP2 pumppauskokeella ei ole ollut vaikutusta (liitteet 20 ja 21) Tulosten tulkinta Pumppauksen vasteita eri havaintoväleissä rekisteröimällä on yritetty muodostaa kokonaiskuva siitä miten pumppauksen aiheuttama hydrologisen perustilan häiriö on todennäköisimmin edennyt Hästholmenin rakennemallin 3.1 tulkituissa rakenteissa. Kaikkia vaihtoehtoisia kulkeutumisreittejä e1 sus ole esitetty. Reiän KR3 koepumppauksen aiheuttamat vasteet ja vastevälejä leikkaavat rakenteet on koottu liitteeseen 22. Pumppausväliä, vastevälejä ja merkittävimpiä rakenteita on havainnollistettu kuvassa 4. Kuvissa 5 ja 6 on esitetty Hästholmenin alueen leikkauskuvia, joihin on merkitty koepumppauksen KR3 aiheuttaman vasteen todennäköisimmät kulkeutumisreitit. Pumppausvälin rakenne R3 leikkaa pystyrakenteen R12. Rakenne R12 leikkaa reiässä KR2 välin T4 (kuvat 4 ja 5). Välissä on havaittu selvät pumppausvasteet. Pumppausvälin rakenne R3 leikkaa myös rakenteen R18. Rakenne R18 on tulkittu reiän KR2 väliin T3 sekä reiän KR6 väleihin T2 ja T4 (kuvassa 4 ei ole esitetty reiässä KR6 rakenteen R3 yläpuolelle tulkittuja rakenteeseen R18 kuuluvia osarakenteita, jotka leikkaavat välin T4 ). Edellämainituissa väleissä on havaittu pumppausvasteet. Myös välissä T5 on havaittu pumppausvasteet. Rakennemallin mukaan rakenne R 18 on tulkinnallisesti mahdollinen myös välissä T5. Reiän KR6 välissä T 1 todettu pumppausvaste ei selity tämänhetkisen rakennemallin rakenteilla. Todennäköisimmin rakennetta R18 ja väliä T1 yhdistää vettäjohtavia rakoja.

20 14 Reiän KR6 väliä T6 leikkaa rakenne R2. Pumppauksen aiheuttama vaste on edennyt rakenteeseen R2 todennäköisimmin pystyrakennetta R7 pitkin. Pystyrakenne R7 leikkaa rakenteet R18 ja R3 (kuvat 4 ja 6). Reiän KR4 välissä T5 havaittiin pumppausvasteet. Väliä T5 leikkaa rakenne R30. Mahdollisesti pumppausvaste on edennyt rakenteesta R3 pystyrakenteeseen R7, josta edelleen rakenteen R15 välityksellä rakenteeseen R30 (kuvat 4 ja 6). Rakenne R1 on tulkittu Y-reikiin Y2 (väli T3) ja Y19 (väli T3). Pumppausvasteet näihin väleihin ovat edenneet todennäköisimmin rakennetta R7 pitkin. Rakenne R7 leikkaa pumppausväliä leikkaavan rakenteen R3 ja rakenteen Rl. Rakenne R2 on tulkittu Y-reikiin Y2 (väli T1) ja Y5 (väli T1). Pumppausvasteet näihin väleihin ovat edenneet todennäköisimmin rakennetta R7 pitkin. Rakenne R7 leikkaa pumppausväliä leikkaavan rakenteen R3 ja rakenteen R2. Y-reiässä Y1 väli T1 leikkaa pumppausväliin tulkitun rakenteen R3. Pumppausvasteet havaitaan välissä T 1. Yhteenvetona voidaan todeta, että pumppaukset antoivat selkeitä indikaatioita rakennetulkintojen oikeellisuudesta.

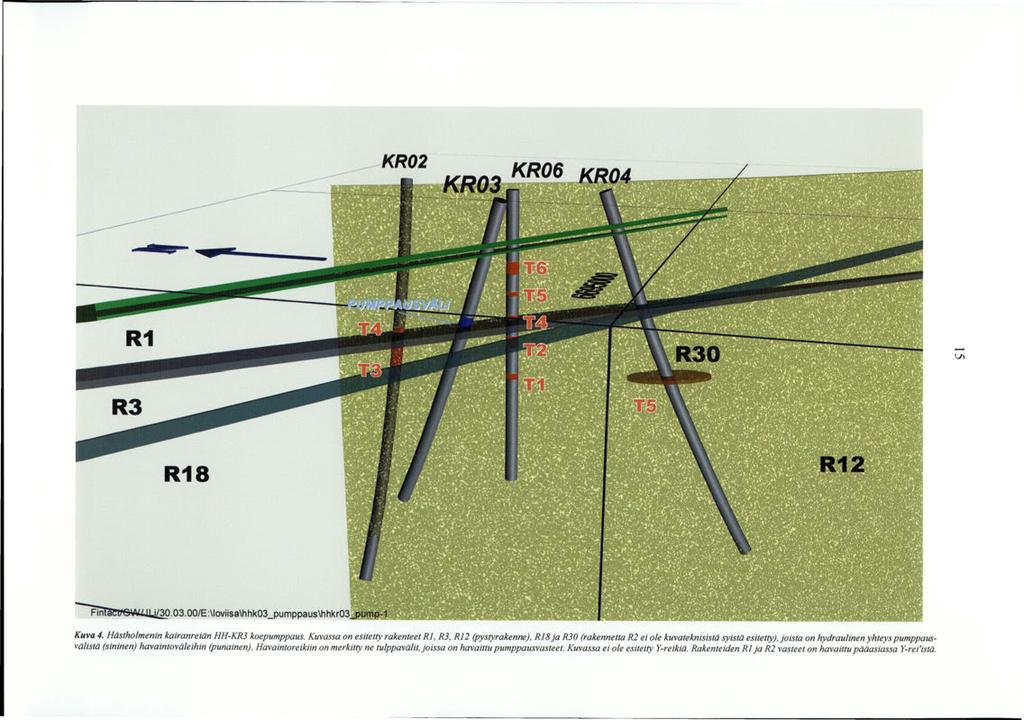

21 ---- KR02,... Vl R /E:\Ioviisa\hhk03_pumppaus\hh Kuva 4. Hästholmenin kairanreiän HH-KR3 koepumppaus. Kuvassa on esitetty rakenteet Rl, R3, Rl2 (pystyrakenne), Rl8 ja R30 (rakennetta R2 ei ole kuvateknisistä syistä esitetty), joista on hydraulinen yhteys pumppausvälistä (sininen) havaintoväleihin (punainen). Havaintoreikiin on merkitty ne tulppavälit, joissa on havaittu pumppausvasteet. Kuvassa ei ole esitetty Y-reikiä. Rakenteiden Rl ja R2 vasteet on havaittu pääasiassa Y-rei'istä.

22 16 (Ylf' Lf10 -<D "'fli1 tam "'ftd (YltD >X c (}) E _J 0 L J.J [J) :o I Kuva 5. Kairanreiän KR3 koepumppausvasteen oletettu kulkeutumisreitti kairanreikien KR2 ja KR3 välisissä rakenteissa (punainen viiva).

23 17 Kuva 6. Kairanreiän KR3 koepumppausvasteen oletettu kulkeutumisreitti kairanreikien KR4 ja KR6 välisissä rakenteissa (punainen viiva).

24 18 4 VEDENJOHTOKYKY PUMPPAUSALUEELLA Koepumppauksien aiheuttamat vasteet olivat niin p1en1a ettei ollut tarkoituksenmukaista analysoida Theisin menetelmällä vastevälien alenemakäyriä ja edelleen alueen vedenjohtokykyä. Koepumppausvälien vedenjohtokykyä on kuitenkin vertailtu koepumppauksista sekä vedenjohtavuusmittauksista laskettujen pumppausvälien transmissiviteettien avulla. Pumppausvälien transmissiviteetiksi saadaan Thiemin yhtälöstä: r Q ln(-) rw jossa T = transmissiviteetti (m 2 /s), Q = virtaama (m 3 /s), ho- hw= alenema (m), r = vaikutusetäisyys (m), rw = kairanreiän säde (m). V aikutusetäisyydeksi (r) on arvioitu 500 metriä. Koepumppauksen perusteella saatiin väleille hieman vedenjohtavuusmittauksia pienempiä vedenjohtavuuksia. Lasketut tulokset on esitetty taulukossa 1. Taulukko 1. Eri menetelmistä laskettujen transmissiviteettien (m 2 /s) vertailu koepumppausväleille. KR2 ( m) 7E-6 2E-5 2E-5 KR3 (269,26-299,71 m) 7E-5 le-4 le-4

25 VIITTEET Hiironen, A Monitulppalaitteistojen asentaminen kairanreikiin Loviisan Hästholmenilla. Helsinki: Posiva Oy. 20 s. Työraportti Pöllänen, J. & Rouhiainen, P Virtauseromittaukset Loviisan Hästholmenissa, kairanreiät KR1 - KR3 (englanniksi, suomenkielinen abstrakti). Helsinki: Posiva Oy. 163 s. Työraportti 97-41e. Saksa, P., Lindh, J. & Nummela, J Hästholmenin kalliomalli, versio 3.1. Helsinki: Posiva Oy. 96 s. Työraportti

26 20 LIITELUETTELO LIITE 1: KOEPUMPPAUSKALUSTON SUOITUSSYVYYDET KR LIITE 2: KOEPUMPPAUSKALUSTON SUOITUSSYVYYDET KR LIITE 3: HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUKSEN HAVAINTOLOMAKE LIITE 4: HÄSTHOLMENIN KAIRANREIÄN KR2 KOEPUMPPAUKSEN SEURANTATULOKSET LIITE 5: HÄSTHOLMENIN KAIRANREIÄN K.R3 KOEPUMPPAUKSEN HAVAINTOLOMAKE LIITE 6: HÄSTHOLMENIN KAIRANREIÄN KR3 KOEPUMPPAUKSEN SEURANTATULOKSET LIITTEET 7-21: HÄSTHOLMENIN KOEPUMPPAUSTEN HAVAINTOREIKIEN SEURANTATULOKSET LIITE 22: YHTEENVETOTAULUKK

27 LIITE 1 21 KOEPUMPPAUSKALUSTON SIJOITUSSYVYYDET LOVIISA HÄSTHOLMEN, HH-KR Mitat ovat kallionpintaan sidottuja - 64/57 -suojaputki on 5 cm maaputken yläpuolella 16.9.klo 12,55 P AINEANTURIT Ylin, syvyys Alin, syvyys Yksikkö SP 64/57 Säiliö Nipat Al-53 Y1ätulpat Liitin Nippa Al-4 3 reikäputket Liitin Alatulpat Liitin Sokea nippa Al-53 Sokea nippa Reiän pohja Kairaussyvyys Pumppausväli Pituus m 37,26 1,6 0, ,04 0,27 0,08 30,00 0,18 1,01 0,06 0,08 748,00 0, ,48 Ylätulpan kumin alin reuna Alatulpan kumin ylin reuna Suunnitelma Asennus 25,00 m 25,49 m 37,20 m 37,69 m äpään syvyys Poisto Suunnitelma asennus poisto m m m + 0,85 + 0,36 36,39 36,9 37,99 38,5 38,29 38,8 218,29 218,8 219,33 219,84 219,60 220,11 219,68 220,19 249,68 250,19 249,86 250,37 250,87 251,38 250,93 251,44 251,01 251,52 999,01 999,52 999,14 999,65 219,33 219,84 249,86 250,37 64/57 outket Säiliö Liittimet Al-53 putket -60 kpl å 3m Nippa 10 kpl Al-43 reikäputkia 2 tulppaa + liitin Sokea nippa Al-53 putket; k-pl å 3 m - 1 kpl å 1m Reiän poja 999,65 m Sokea nippa

28 LIITE 2 22 KOEPUMPPAUSKALUSTON SIJOITUSSYVYYDET LOVllSA ILSTHOLMEN, HH-KR Tarkastettu noston yhteydessä, painuneet pumppauksen aikana 0,02 m -Mitat ovat kallionpintaan sidottuja P AINEANTURIT Ylin, syvyys Alin, syvyys Yksikkö SP 64/57 Säiliö Nipat Al-53 Ylätulpat Liitin Nippa Al-4 3 reikäputket Liitin Alatulpat Liitin Sokea nippa Al-53 Sokea nippa Reiän pohja Kairaussyvyys Pumppausväli Pituus m 37,37 1,6 0,3 229,5 1,04 0,27 0,08 30,00 0,18 1,01 0,06 0,08 501,00 0,13 802,11 803,35 Ylätulpan kumin alin reuna Alatulpan kumin ylin reuna Asennettaessa 25,00 m 36,75 m Yläpään syvyys asennettaessa m 0,51 36,86 38,46 38,76 268,26 269,30 269,57 269,65 299,65 299,83 300,84 300,90 300,98 801,98 802,11 269,30 299,83 Poistettaessa 25,02 m 36,77 m poistettaessa m 0,49 36,88 38,48 38,78 268,28 269,32 269,59 269,67 299,67 299,85 300,86 300,92 301,00 802,00 802,13 269,32 299,85 64/57 putket Säiliö Liittimet Al-53 putket; -76 kpl a 3m - 1 kpl a 1,5 m Nippa 10 kpl Al-43 reikäputkia 2 tulppaa + liitin Sokea nippa Al-53 putket; -167 kpl a 3m Reiän pohja 802, 13 m Sokea nippa

29 LIITE 3 23 PUMPPAUSKOE Pumppausreikä: KR2 HAVAINTOLOMAKE Pumppausväli: m Alue: Hästholmen Pumpun syvyys: 38,76 m alap Ajan form. Pumppausvälin paineanturin syvyys: Veden syv. form. Vapaan välin paineanturin syvyys: 6m Aika Virt.mitt Virtaus Pump. välin Vap. välin Huom 1 lukema (m3) I(Vmin) vedensyv. (bar) vedensyv.(bar) :34: Pumppaus käynnistetty :36: :47: :50: Paineen nousu --> 1,4 bar :00: Virtausta suurannettu :40: Suurannettu hieman virtausta :30: :15: :51: :44: :40: :52: :07: :18: :32: :10: :30: :20: :30: :10: :10: :50: :05: Telog simahti :00: :40: Pumppaus lopetettu :05: :30: :10: :45: :40: Pumppaussyvyys man. n.4 m +-20 cm :25: :25: :50: :40:

30 pumppauksen aloitus pumppauksen!opetus r , CIIIl llil D ra-tb 1ii1 Ei1 --- B II ffd 1m B 1 1ft 25-5 j -10 g E Q) 0 5i -20 "C Q) > i-- / '; ; :\ 20 "'tt c 3 "C "C D) c en < 15 D) D) 3 D) -::::: 3 :r / o vapaa väli A pumppausväli ---pumppausväli - Telog 5 ---vapaa väli - Metrosonic pu mppausvälin tarkistusmittaus A pumpattu vesim. (1/min) HÄSTHOLMEN - koepumppausreiän HH-KR2 ( m) seurantatulokset tl1 N

31 LIITE 5 25 PUMPPAUSKOE HAVAINTOLOMAKE Alue: Hästholmen Pumppausreikä: KR3 Pumppausväli: 269,26-299,71 m Pumpun syvyys: 38,76 m alap Ajan form. Pumppausvälin paineanturin syvyys: Veden syv. form. Vapaan välin paineanturin syvyys: Bar Bar Aika Virt.mitt Virtaus Pump. välin Vap. välin Huom! lukema (m3) (1/min) vedensyv. vedensyv : Testaus yht :35: Pumppaus käynnistetty :44: :32: Virtaus liian pieni :35: Virtaus nostettu :30: :00: :58: :02: :58: :55: :02: :17: : : : Pumppaus pysäytetty : : : :

32 pumppauksen aloitus pumppauksen!opetus ;:; c.. E -2-0 G) _r -x _--_--.:..-...: "----..: c Q) 'C Q) > -6-8 _ pumppausväli- Telog ---vapaa väli - Metrosonic -,.._ pumppausväli X vapaa väli - mittaluoti pumpattu vesim. (1/min) 25 c e :::. 20 ca E ca ca s: 0 :::::1 15!. c. E :::::1 D r h HÄSTHOLMEN - koepumppaus KR3, pumppausväli 269,26-299,71 m t""l ti1 0\ N 0\

33 Reikien tulppaus KR2 KR1 KR4 KR6 KRS KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja lopetus >; c. s E -UI ::::J Cl).:.=... 0 c Cl) "C Cl) > : ; i- : L L L &-VÄLI1 -B-VÄLI2 --Er-VÄLI 3 -+-VÄLI4 _,._VÄLIS -+-VÄLI6 -+-VÄLI7 -VAPAA , r r , - ---, r HÄSTHOLMEN - koepumppaus, havaintoreikä KR1...,J N...,J

34 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pu mppau ksen KR3 aloitus ja!opetus : : : : L L J L L c... E -tn :::J Cl)... 0 c Cl) "C Cl) > 'D El P;l :--VÄLI1 -e-väli2 -e-väli3 _,._,VÄLI4 -+-VÄLIS -+-VÄLI6 -e--väli --+-VÄLI8 -VAPAA r Y----r r--r+--+-,_ HÄSTHOLMEN - koepumppaus KR3, havaintoreikä KR2 00 N 00

35 Reikien tulppaus KR2 KR1 KR4 KR6 KAS KR3 pumppauksen KR3 aloitus pumppauksen KR2 aloitus ja!opetus ;; 1.0 c. g E -0 ::J Cl) 0.0..:.:: :.:: c Cl) "C ' tr--väli1 -B--VÄLI2 -&-VÄLI 3..,..._VÄLI välis -11--VÄLI6 -+-VÄLI? -+-VÄLI8 -VAPAA : 1 1 :1 1 : 1 1 1: 1 :1 1 : II 1 1 jl 1 J HÄSTHOLMEN - koepumppaus KR2, havaintoreikä KR3 trl \0 N \0

36 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja lopetus E -(/) : : : : : t c 2.0 C1) > VÄLI1 -e-väli2 --e--väli3 _...VÄLI4 --.-VÄLIS -...väus VÄLI7 --+-VÄLI8 - VAPAA =---1:11=;1..::-ii.E=ilillll II ' ' II ' HÄSTHOLMEN - koepumppaus, havaintoreikä KR4 c m... 0 V-) 0

37 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja lopetus pumppauksen KR2 aloitus ja lopetus : : i A& E -t/) c , , VÄLI1 --B-VÄLI 2 -e-väli3 --.-väli4 VÄLI5 VÄLI6 VÄLI7 --+-VÄLI8 - VAPAA L L J ,; ; I I II 1 I I HÄSTHOLMEN - koepumppaus, havaintoreikä KR5 c ::::3 m w

38 Reikien tulppaus KR2 KRI KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja!opetus _,_ _ >; c.,. E (/) ::s Q)... 0 c 0.5 Q) > , , -----r , ----, tr-väli1 -B-VÄLI2 -e-väli3 -.-väli4,_,._,. VÄLI 5 _.,_VÄLI6 -+-VÄLI? -+-VÄLI8 --VAPAA HÄSTHOLMEN - koepumppaus, havaintoreikä KR b... N w N

39 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja!opetus , r i >; Q..s E o.o + -0 ::s -0.5 c Cl) "C Cl) > _._ VÄLI1-8-VÄLI2 -e-väli3 VÄLI4...,._VÄLI VÄLI i i i i r i i i 1 i i i 1 1 i i i 1 i 1 i 1 i i i 1 1 i Ii i i I i i 11 i i I I i HÄSTHOLMEN koepumppaus, havaintoreikä Y1 ti:l w w

40 Reikien tulppaus KR2 KR1 KR4 KR6 KAS KR3 pumppauksen KR3 aloitus ja lopetus pumppauksen KR2 aloitus ja lopetus _._ ' _._ ---- L ' J L >: 2.0 c... -E en ::l CJ) c CJ) "C L L ---- L VÄLI 1 -B-VÄLI 2 VÄ LI3 _...VÄLI4 -+-VÄLI5 -+-VÄLI r i 1 1 1: 1 1 1; 1 ; 1 1 1; 1 1 il 1 II 1 1 I I 1 II I i HÄSTHOLMEN - koepumppaus, havaintoreikä Y2 t: Vl

41 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja lopetus pumppauksen KR2 aloitus ja lopetus J L Väli l3 ollut ku -;:; E (1) 0 c (1) "C (1) > ' J J L L - _ l t.r-väli1 --e-väli2 -Er-VÄLI3 VÄLI4 ---&--VÄLI5 -+-VÄLI II II HÄSTHOLMEN - koepumppaus, havaintoreikä Y5 """"" Vl (j..) Vl

42 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja!opetus j >; c.. s - l E 2.5 "' :::s Q) r r , , ----, X: , c Q) "C Q) > L L &-VÄLI1 --B-VÄLI 2 -e-väli3 _._VÄLI4 -+-VÄLI S : 1 1: :1 1: 1 1 ; 1 1 II II HÄSTHOLMEN - koepumppaus, havaintoreikä Y8 tr.1,_.. 0\ w 0\

43 Reikien tulppaus KR2 KR1 KR4 KR6 KAS KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja!opetus : : i ;- 1 II I>Jo >: 0.5 c , E -en r lll::... 0 c Q) "C &-VÄLI1 =-B--VÄLI2 VÄLI3 _...,VÄLI4 --lr-väli VÄLI HÄSTHOLMEN - koepumppaus, havaintoreikä Y w -1

44 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja lopetus >; c.. E - E -0 ::l Cl)... 0 c Cl) "C Cl) > , T r , L L ---- L J i e-väli 2 --&-VÄLI 3 _..,_VÄLI4 -+-VÄLI VÄLI *..; II 1 II 1 II 1 1 II HÄSTHOLMEN - koepumppaus, havaintoreikä Y19 00 w 00

45 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja lopetus pumppauksen KR2 aloitus ja lopetus ;; c E - -IA 0 :::s Cl) c Cl) > ; VÄLI1 VÄLI2 VÄLI3 _,._VÄLI4 -+--VÄLI J ' ! '----- L L J HÄSTHOLMEN - koepumppaus, havaintoreikä Y l' \0 w \0

46 Reikien tulppaus KR2 KR1 KR4 KR6 KR5 KR3 pumppauksen KR3 aloitus ja lopetus pumppauksen KR2 aloitus ja lopetus 6 5 >: Q... E (/) ::::s... 0.:.:: c Cl) "C Cl) > Väli 1 kuivunut -&-VÄLI1 -&-VÄLI2 -+-VÄLI3 o-r,_r Hästholmen - koepumppaus, havaintoreikä EP1 N 0 is

47 Reikien tulppaus KR2 KR1 KR4 KR6 KRS KR3 pumppauksen KR3 aloitus ja!opetus pumppauksen KR2 aloitus ja lopetus i i E i U) "'"..ll:: c (1) -g r r , r > --6:-VÄU 1 VÄLI 2 -+-VÄLI r r , r r , T - ---, r A A Ai A :A A 1 l:sl A 1, 1 A,..., HÄSTHOLMEN - koepumppaus, havaintoreikä EP N 1-".,J:::.. """"'

48 1 KR-kairanreikien rakenteet = Hästholmenin kalliomallissa 3.1 tulkitut rakenteet KR1 = tulkinnallisesti mahdollinen rakenne = rakenne R3 ( m) alkaa mittausvälin alarajalta KR2 Mittausvälin yläreunan Mittausvälin alareunan Rakenne (suluissa Mittausvälin yläreunan Mittausvälin alareunan syvyys maanpinnasta syvyys maanpinnasta HYD-mallin syvyys maanpinnasta syvyys maanpinnasta Rakenne (suluissa : [m] [m] yläreunan Z alareunan Z Mittausvyöhyke Alenema [m) Palautuma [m) rakenne) [m) [m] yläreunan Z alareunan Z Mittausvyöhyke Alenema Palautuma [m] HYD-mallin rakenne) maaputken sisällä T T R1, R T7 R1,R T R T T5 R9 (R9HY) T5 R T4 R T R T T R18 n T T2 (R19HY) T1 R T1 l KR3 pumppausreikä Mittausvälin yläreunan Mittausvälin alareunan syvyys maanpinnasta syvyys maanpinnasta [m] [m] yläreunan Z alareunan Z Mittausvyöhyke Alenema [m] Palautuma [m) Rakenne pumppausväli R3 KR5 Mittausvälin yläreunan Mittausvälin alareunan syvyys maanpinnasta syvyys maanpinnasta [m] [m) yläreunan Z alareunan Z Mittausvyöhyke Alenema [m) Palautuma [m) Rakenne T T7 R T6 R T5 (R31HY) T T T T1 R19 KR4 Mittausvälin yläreunan Mittausvälin alareunan syvyys maanpinnasta syvyys maanpinnasta [m] [m] yläreunan Z alareunan Z Mittausvyöhyke Alenema [m] Palautuma [m] Rakenne T T R T R3, R T R T T R T2 R T1 KR6 Mittausvälin yläreunan Mittausvälin alareunan syvyys maanpinnasta syvyys maanpinnasta [m) [m] yläreunan Z alareunan Z Mittausvyöhyke T T T T T Q.4 T T T1 Alenema Palautuma [m] Rakenne R1 R2 R18* R18 R7, R3 R b N N..j::. N
