Pohjaveden painekorkeuden mittausjärjestelmän GWMS 2001 testaus reiässä OL -KR2 tutkimusreiän OL -KR 12 kairauksen yhteydessä

Transkriptio

1 Työ r a p o r t t i Pohjaveden painekorkeuden mittausjärjestelmän GWMS 200 testaus reiässä OL -KR2 tutkimusreiän OL -KR 2 kairauksen yhteydessä Petri Jääskeläinen Syyskuu 2000 POSIVA OY Töölönkatu 4, FIN-0000 HLSINKI, FINLAND Tel Fax

2 Työraportti Pohjaveden painekorkeuden mittausjärjestelmän GWMS 200 testaus reiässä Ol-KR2 tutkimusreiän Ol-KR 2 kairauksen yhteydessä Petri Jääskeläinen Syyskuu 2000

3 TKIJÄ ORGANISAATIO: Fintact Oy Hopeatie B Helsinki TILAAJA: TILAUSNUMRO: Posiva Oy Töölönkatu Helsinki 956/00/ AJH POSIVAN TARKASTAJA: J+H- sr_ en Dl Heikki Hinkkanen Posiva Oy POSIVAN HYVÄKSYJÄ: FT Aimo Hautajärvi Posiva Oy KONSULTIN YHTYS HNKILÖ: Dl Petri Jääskeläinen Fintact Oy TYÖRAPORTTI POHJAVDN PAINKORKUDN MITTAUSJÄRJSTLMÄN GWMS 200 TSTAUS RIÄSSÄ OL-KR2 TUTKIMUSRIÄN OL-KR2 KAIRAUKSN YHTYDSSÄ TKIJÄ: TARKASTAJA JA HYVÄKSYJÄ: Henry Ahokas Fintact Oy

4 Työ r a p o r t t i Pohjaveden painekorkeuden mittausjärjestelmän GWMS 200 testaus reiässä OL -KR2 tutkimusreiän OL -KR 2 kairauksen yhteydessä Petri Jääskeläinen Fintact Oy Syyskuu 2000 Pasivan työraporteissa käsitellään käynnissä olevaa tai keskeneräistä työtä. sitetyt tulokset ovat alustavia. Raportissa esitetyt johtopäätökset ja näkökannat ovat kirjoittajien omia, eivätkä välttämättä vastaa Posiva Oy:n kantaa.

5 POHJAVDN PAINKORKUDN MITTAUSJÄRJSTLMÄN GWMS 200 TSTAUS RIÄSSÄ OL-KR2 TUTKIMUSRIÄN OL-KR2 KAIRAUKSN YHTYDSSÄ TIIVISTL MÄ urajoen Olkiluodon tutkimusalueelle kairattiin kevään 2000 aikana uusi kairanreikä KR2. Kairauksen aikana testattiin GWM-Systems Oy:n GWMS 200 pohjaveden mittausjärjestelmää monitulppalaitteistolla varustetussa reiässä KR2. Mittausdatat välitettiin langattomasti GSM-modeemien välityksellä Posivan paikallistoimiston tietokoneeseen. Kairauksen jälkeen testausta jatkettiin kairanreiän KR2 koepumppauksella. Seurannana pyrittiin tarkentamaan tietoa kyseisten reikien välisten rakenteiden hydraulisista yhteyksistä. Tässä raportissa esitetään GWM-Systems Oy:n laitteiston toimintaperiaate pääpiirteissään, kuvataan testauksen suoritus sekä esitetään testauksen aikana havainnaidut seurantatulokset GWM-Systems Oy:n laitteisto toimi hyvin tämän tyyppisessä havainnoinnissa. Ongelmat esiintyivät lähinnä anturien maadoituksessa sekä reiän ympäristön aiheuttamissa sähköhäiriöissä. Pumppauskokeen tulosten perusteella kairanreikien KR2 ja KR2 välillä ei ole varmaa hydraulista yhteyttä rakenteiden välityksellä. Tulokset antoivat kuitenkin heikkoja viitteitä siitä, että melko pinnassa oleva (vaaka-asentoinen) rakenne (R26) saattaa toimia hydraulisena yhteytenä kairanreikien välillä. Avainsanat: Koepumppaus, pohjavesi, GSM, langaton yhteys

6 TSTING OF HYDRAULIC HAD MASURMNT SYSTM GWMS 200 IN BORHOL OL-KR2 DURING DRILLING OF BORHOL OL-KR2 ABSTRACT During spring 2000 a new borehole KR2 was drilled into the Olkiluoto investigation area. A new hydraulic head measuring system GWMS 200 by GWM-Systems Ltd was tested during the drilling by monitoring multi-packered measurement intervals in borehole KR2. Measured data was sent to a computer in Posiva' s district office. After the drilling, testing continued with pumping of the borehole KR2 while borehole KR2 was monitored. The aim of the monitoring was to collect information about the nature of possible hydraulic connections between the boreholes. The operating principle of GSM-measuring system of GWM-Systems Ltd is presented in this report. Testing methods and collected results are also presented. The GSM-measuring system is suitable for this kind of monitoring. The problems encountered were primarly in the grounding of the transducers and electric disturbances in the environment. Based on the results of the pumping test, there is no definite evidence of hydraulic connection in structures joining boreholes KR2 and KR2. However, there were weak indications that structure (R26) residing near the surface ( almost parallel to the surface) might connect the two holes hydrologically. Keywords: Pumping test, groundwater, GSM, wireless connection

7 SISÄLLYSLUTTLO TIIVISTLMÄ ABSTRACT SISÄLLYSLUTTLO JOHDANTO. 3 2 LAITTISTO 5 2. MITTAUSJÄRJSTLMÄ KOPUMPPAUSLAITTISTO MITTAUSJÄRJSTLYT HAVAINTORIKÄ KR MITTAUSJÄRJSTLMÄN ASNTAMINN JA KÄYTTÖÖNOTTO PUMPPAUSRIKÄ KR HAVAINTOT.ULOKST.. 4. KAIRANRIÄN KR 2 KAIRAUS 4.2 KAIRANRIÄN KR2 PUMPPAUS 5 JOHTOPÄÄTÖKST.. 3 VIITTT 5 LIITLUTTLO. 7 LIIT : GWMS 200 mittausjärjestelmän esite.. 9 LIIT 2: Kairanreiän KR2 vedenjohtavuus- ja rikkonaisuustiedot LIIT 3: Kairanreiän KR2 mittausvälin T seurantatulokset (KR2 kairaus). 3 LIIT 4: Kairanreiän KR2 mittausvälin T2 seurantatulokset (KR2 kairaus). 33 LIIT 5: Kairanreiän KR2 mittausvälin T3 seurantatulokset (KR2 kairaus). 35 LIIT 6: Kairanreiän KR2 mittausvälin T4 seurantatulokset (KR2 kairaus). 37 LIIT 7: Kairanreiän KR2 mittausvälin T5 seurantatulokset (KR2 kairaus). 39 LIIT 8: Kairanreiän KR2 mittausvälin T6 seurantatulokset (KR2 kairaus)...4 LIIT 9: Kairanreiän KR2 mittausvälin T7 seurantatulokset (KR2 kairaus). 43 LIIT 0: Kairanreiän KR2 mittausvälin T8 seurantatulokset (KR2 kairaus).. 45 LIIT : Kairanreiän KR2 koepumppauksen havaintolomake.. 47 LIIT 2: Kairanreiän KR2 koepumppauksen seurantatulokset.. 49 LIIT 3: Kairanreiän KR2 mittausvälin T seurantatulokset (KR2 pumppaus). 5 LIIT 4: Kairanreiän KR2 mittausvälin T2 seurantatulokset (KR2 pumppaus). 53 LIIT 5: Kairanreiän KR2 mittausvälin T3 seurantatulokset (KR2 pumppaus). 55 LIIT 6: Kairanreiän KR2 mittausvälin T4 seurantatulokset (KR2 pumppaus). 57 LIIT 7: Kairanreiän KR2 mittausvälin T5 seurantatulokset (KR2 pumppaus). 59 LIIT 8: Kairanreiän KR2 mittausvälin T6 seurantatulokset (KR2 pumppaus). 6

8 2 LIIT 9: Kairanreiän KR2 mittausvälin T7 seurantatulokset (KR2 pumppaus). 63 LIIT 20: Kairanreiän KR2 mittausvälin T8 seurantatulokset (KR2 pumppaus). 65

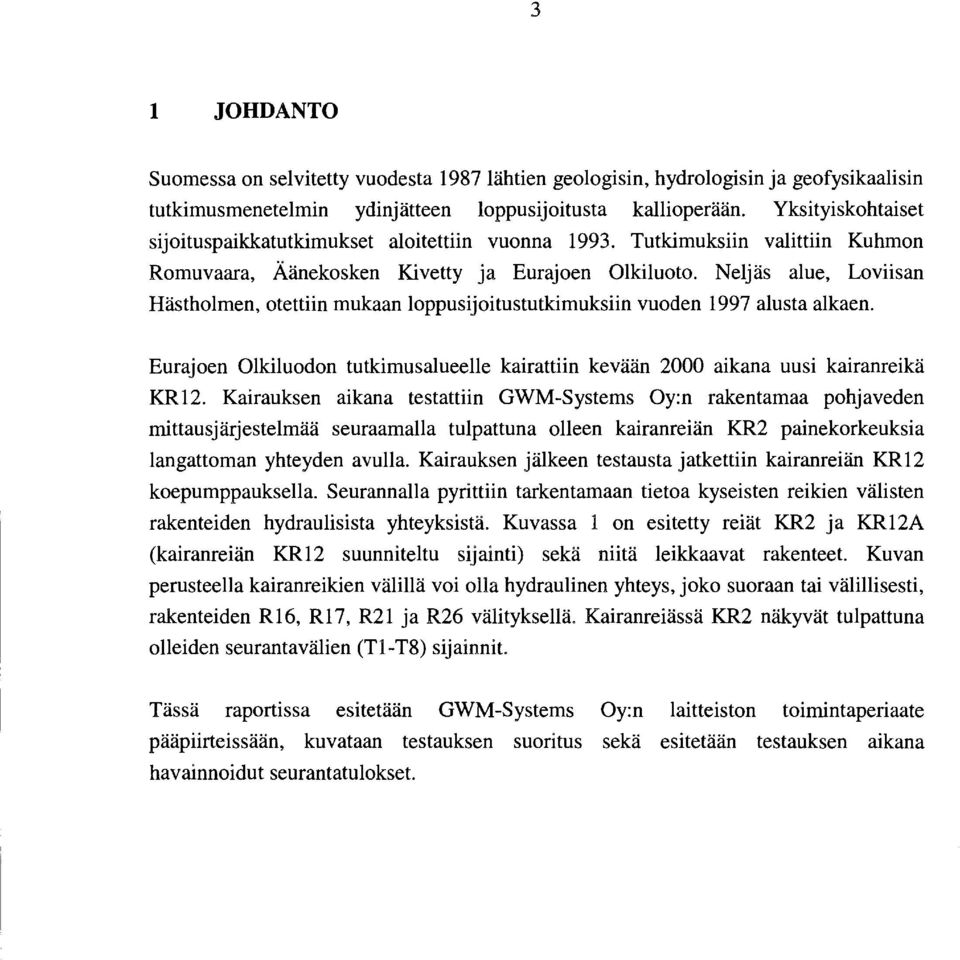

9 3 JOHDANTO Suomessa on selvitetty vuodesta 987 lähtien geologisin, hydrologisin ja geofysikaalisin tutkimusmenetelmin ydinjätteen loppusijoitusta kallioperään. Yksityiskohtaiset sijoituspaikkatutkimukset aloitettiin vuonna 993. Tutkimuksiin valittiin Kuhmon Romuvaara, Äänekosken Kivetty ja urajoen Olkiluoto. Neljäs alue, Loviisan Hästholmen, otettiin mukaan loppusijoitustutkimuksiin vuoden 997 alusta alkaen. urajoen Olkiluodon tutkimusalueelle kairattiin kevään 2000 aikana uusi kairanreikä KR2. Kairauksen aikana testattiin GWM-Systems Oy:n rakentamaa pohjaveden mittausjärjestelmää seuraamalla tulpattuna olleen kairanreiän KR2 painekorkeuksia langattoman yhteyden avulla. Kairauksen jälkeen testausta jatkettiin kairanreiän KR2 koepumppauksella. Seurannana pyrittiin tarkentamaan tietoa kyseisten reikien välisten rakenteiden hydraulisista yhteyksistä. Kuvassa on esitetty reiät KR2 ja KR2A (kairanreiän KR2 suunniteltu sijainti) sekä niitä leikkaavat rakenteet. Kuvan perusteella kairanreikien välillä voi olla hydraulinen yhteys, joko suoraan tai välillisesti, rakenteiden R6, R7, R2 ja R26 välityksellä. Kairanreiässä KR2 näkyvät tulpattuna olleiden seurantavälien (Tl-T8) sijainnit. Tässä raportissa esitetään GWM-Systems Oy:n laitteiston toimintaperiaate pääpiirteissään, kuvataan testauksen suoritus sekä esitetään testauksen aikana havainnoidut seurantatulokset

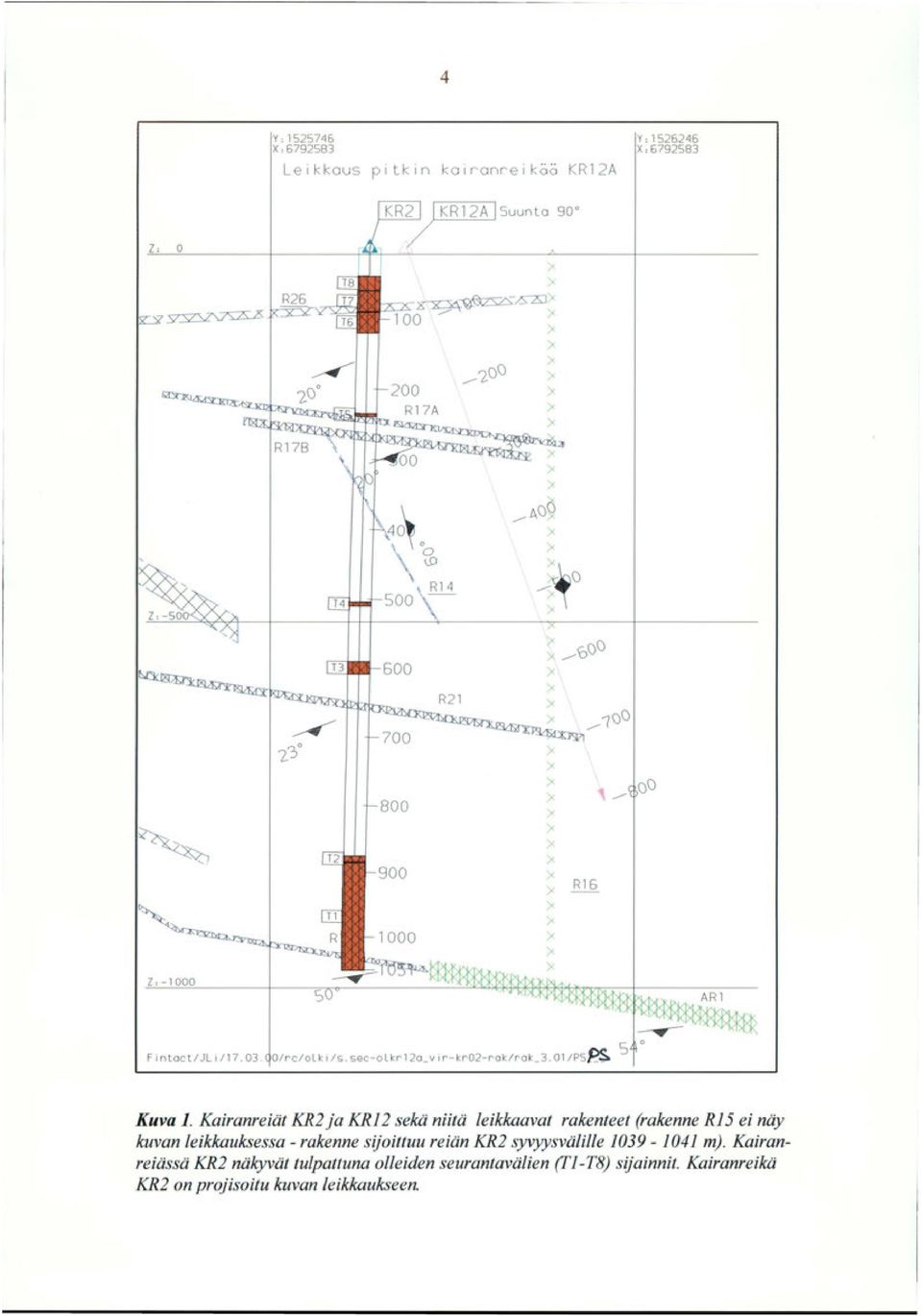

10 4 y: X: Leikkaus pitkin kairanreikää KR2A Y:l X: ZJ > t.oo '>< '><.--AOQ >( -- 0 >< 0.--SO Rl Z: -000 F intact/jli/ /rc/olki/s.sec-olkr2a_vir-kr02-rak/rak_3.0/PS S 0 Kuva. Kairanreiät KR2 ja KR2 sekä niitä leikkaavat rakenteet (rakenne R5 ei näy kuvan leikkauksessa- rakenne sijoittuu reiän KR2 syvyysvälille m). Kairanreiässä KR2 näkyvät tulpattuna olleiden seurantavälien (!'- T8) sijainnit. Kairanreikä KR2 on projisoitu kuvan leikkaukseen.

11 5 2 LAITTISTO 2. Mittausjärjestelmä GWM-Systems Oy:n laitteisto koostuu paineantureista, mittausasemasta sekä valvomosta. Mittausjärjestelmän esite on liitteenä. Tässä tapauksessa paineantureina käytettiin Posivan vanhoja antureita (,5 bar). Ne olivat kiinnitettyinä mittausasemaan ja rekisteröivät 0-00 mv:n mittausalueella paineen vaihtelua. Yleensä järjestelmässä käytetään virtaviestiantureita. Mittausasema laskee paineantureiden rekisteröimistä arvoista keskiarvoja, jotka siirtyvät mittausaseman muistiin A/D-muunnostuloksina halutuin väliajoin. Mittausasema lähettää keräämänsä tiedot tiedostona valvomoon GSM-tekstiviestinä (SMS-viestinä). Yhtä paineanturia (=kanavaa) vastaa yksi tiedosto. Mittausasemalle voidaan myös lähettää komentoja GSM-tekstiviesteinä. Komentojen antaminen on salasanalla suojattu (mahdolliset komennot on kuvattu GWM-Systems Oy:n mittausaseman käyttöohjeissa). Valvomo vastaanottaa tiedostot, tekee niihin tarvittavat muutokset valvomon määrittelytiedoston (asemaset.ini) mukaan ja tallentaa ne valvomotietokoneen kovalevylle. V al vomoon tiedostot tulevat A/D-muunnostuloksina GSM-modeemin kautta. Valvomon määrittelytiedoston asetusten mukaan rekisteröidyt tulokset muunnetaan haluttuun muotoon laskennallisesti ( esim. metreiksi merenpinnasta). Järjestelmän testauksen yhteydessä valvomo sijaitsi Posivan paikallistoimistossa. 2.2 Koepumppauslaitteisto Koepumppauslaitteisto koostuu reikään laskettavasta Grundfors SP-tyypin uppopumpusta, paineanturista (5 bar) sekä automaattisesta tiedonkeruujärjestelmästä (Telog), joka tallentaa paineanturin rekisteröimät lukemat.

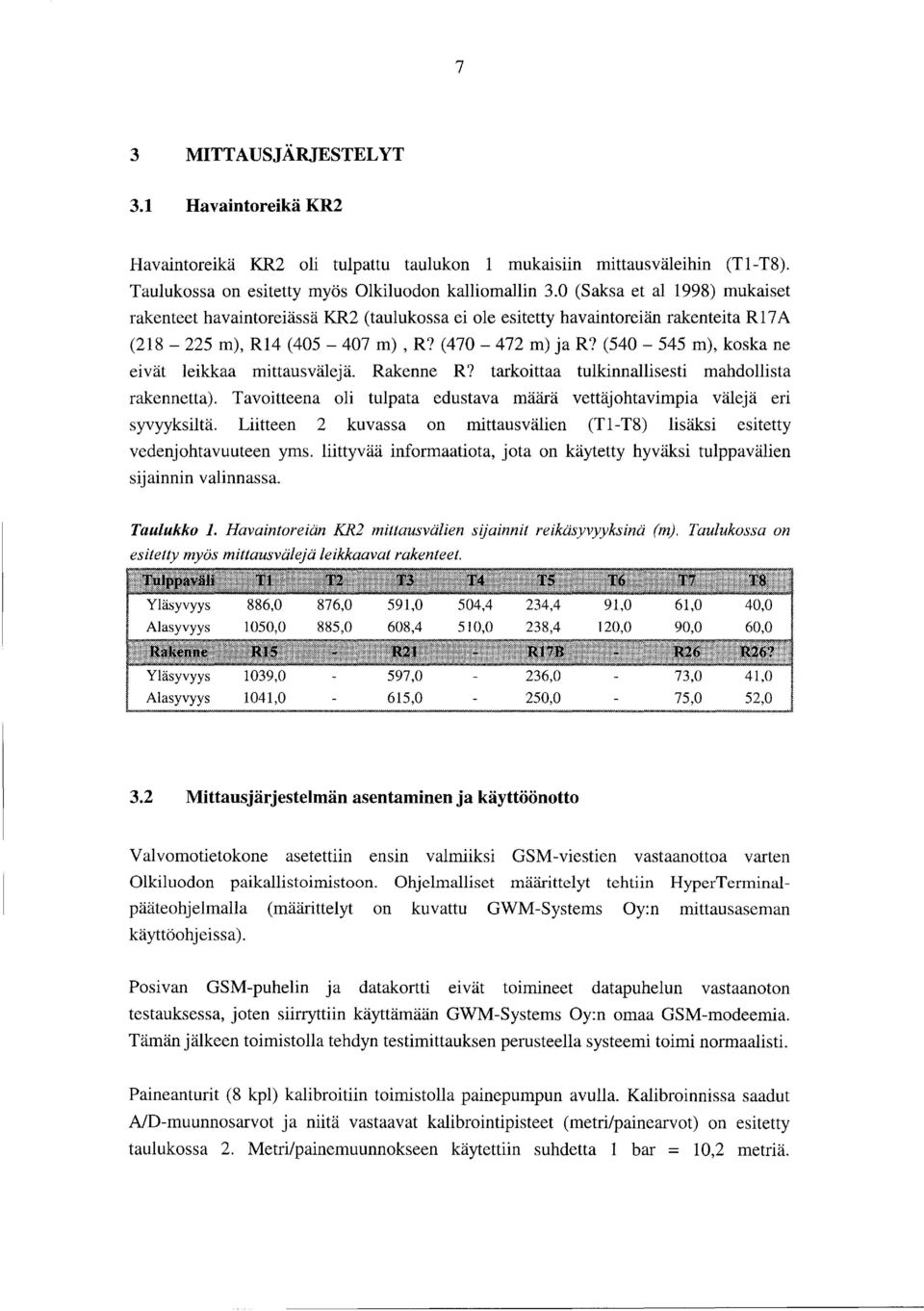

12 7 3 MITTAUSJÄRJSTLYT 3. Havaintoreikä KR2 Havaintoreikä KR2 oli tulpattu taulukon mukaisiin mittausväleihin (T-T8). Taulukossa on esitetty myös Olkiluodon kalliomallin 3.0 (Saksa et al 998) mukaiset rakenteet havaintoreiässä KR2 (taulukossa ei ole esitetty havaintoreiän rakenteita R7 A (28-225m), R4 ( m), R? ( m) ja R? ( m), koska ne eivät leikkaa mittausvälejä. Rakenne R? tarkoittaa tulkinnallisesti mahdollista rakennetta). Tavoitteena oli tulpata edustava määrä vettäjohtavimpia välejä eri syvyyksiltä. Liitteen 2 kuvassa on mittausvälien (T -T8) lisäksi esitetty vedenjohtavuuteen yms. liittyvää informaatiota, jota on käytetty hyväksi tulppavälien sijainnin valinnassa. Taulukko. Havaintoreiän KR2 mittausvälien sijainnit reikäsyvyyksinä (m). Taulukossa on esitetty myös mittausvälejä leikkaavat rakenteet. Alasyvyys 04,0 65,0 250,0 75,0 3.2 Mittausjärjestelmän asentaminen ja käyttöönotto Valvomatietokone asetettiin ensin valmiiksi GSM-viestien vastaanottoa varten Olkiluodon paikallistoimistoon. Ohjelmalliset määrittelyt tehtiin HyperTerminalpääteohjelmalla (määrittelyt on kuvattu GWM-Systems Oy:n mittausaseman käyttöohjeissa). Posivan GSM-puhelin Ja datakortti eivät toimineet datapuhelun vastaanoton testauksessa, joten siirryttiin käyttämään GWM-Systems Oy:n omaa GSM-modeemia. Tämän jälkeen toimistolla tehdyn testimittauksen perusteella systeemi toimi normaalisti. Paineanturit (8 kpl) kalibroitiin toimistolla painepumpun avulla. Kalibroinnissa saadut A/D-muunnosarvot ja niitä vastaavat kalibrointipisteet (metri/painearvot) on esitetty taulukossa 2. Metri/painemuunnokseen käytettiin suhdetta bar = 0,2 metriä.

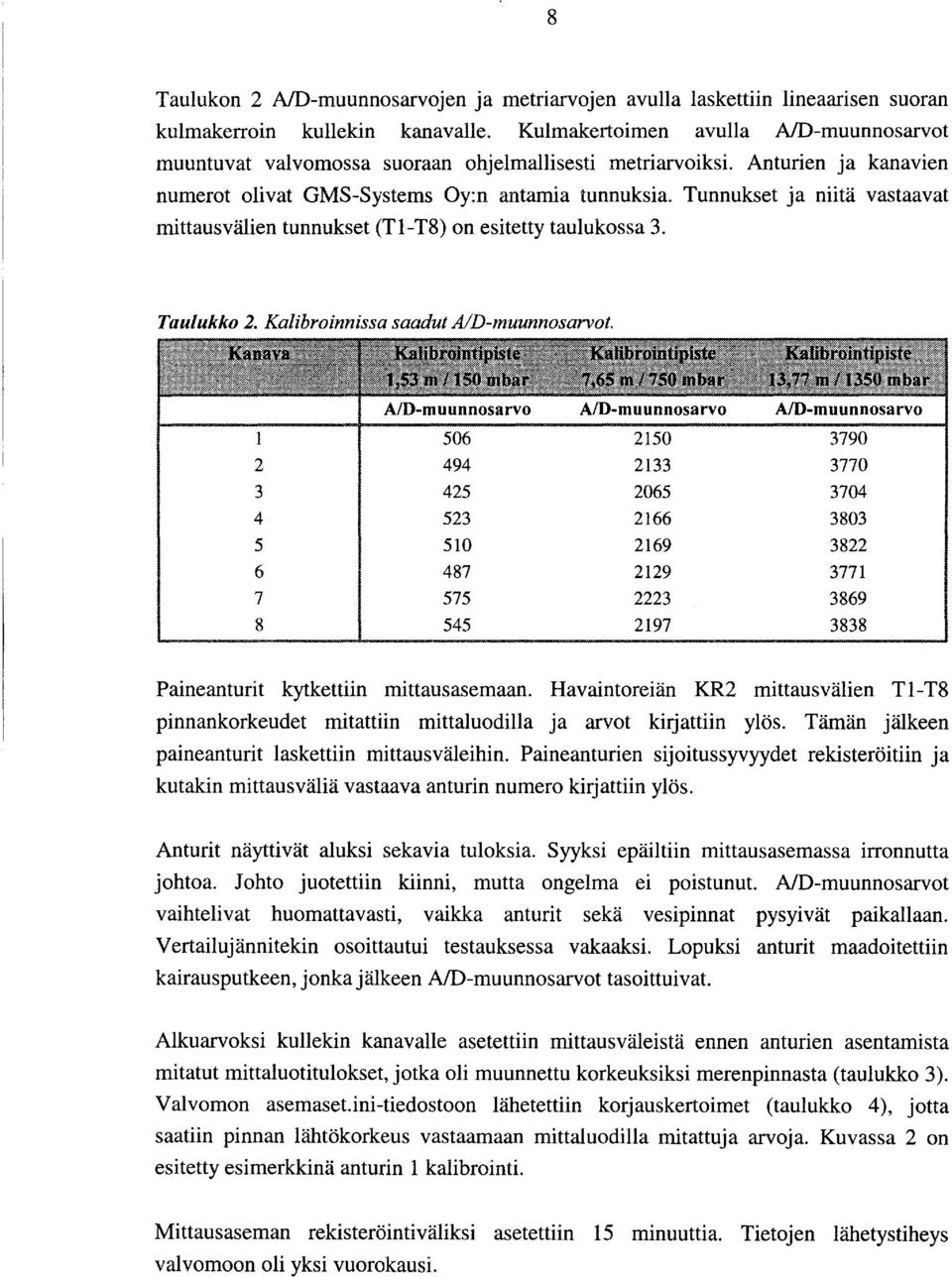

13 8 Taulukon 2 A/D-muunnosarvojen ja metriarvojen avulla laskettiin lineaarisen suoran kulmakerroin kullekin kanavalle. Kulmakertoimen avulla A/D-muunnosarvot muuntuvat valvomossa suoraan ohjelmallisesti metriarvoiksi. Anturien ja kanavien numerot olivat GMS-Systems Oy:n antamia tunnuksia. Tunnukset ja niitä vastaavat mittausvälien tunnukset (Tl-T8) on esitetty taulukossa 3. Taulukko 2. Kalibroinnissa saadut AID-muunnosarvot. A/D-muunnosarvo A/D-muunnosarvo A/D-muunnosarvo Paineanturit kytkettiin mittausasemaan. Havaintoreiän KR2 mittausvälien T -T8 pinnankorkeudet mitattiin mittaluodilla ja arvot kirjattiin ylös. Tämän jälkeen paineanturit laskettiin mittausväleihin. Paineanturien sijoitussyvyydet rekisteröitiin ja kutakin mittausväliä vastaava anturin numero kirjattiin ylös. Anturit näyttivät aluksi sekavia tuloksia. Syyksi epäiltiin mittausasemassa irronnutta johtoa. Johto juotettiin kiinni, mutta ongelma ei poistunut. A/D-muunnosarvot vaihtelivat huomattavasti, vaikka anturit sekä vesipinnat pysyivät paikallaan. Vertailujännitekin osoittautui testauksessa vakaaksi. Lopuksi anturit maadoitettiin kairausputkeen, jonka jälkeen A/D-muunnosarvot tasoittuivat. Alkuarvoksi kullekin kanavalle asetettiin mittausväleistä ennen anturien asentamista mitatut mittaluoti tulokset, jotka oli muunnettu korkeuksiksi merenpinnasta (taulukko 3). Valvomon asemaset.ini-tiedostoon lähetettiin korjauskertoimet (taulukko 4), jotta saatiin pinnan lähtökorkeus vastaamaan mittaluodilla mitattuja arvoja. Kuvassa 2 on esitetty esimerkkinä anturin kalibrointi. Mittausaseman rekisteröintiväliksi asetettiin 5 minuuttia. Tietojen lähetystiheys valvomoon oli yksi vuorokausi.

14 9 Taulukko 3. Kairanreiän KR2 antureita vastaavat mittaluotitulokset mittausväleittäin. T T T T T T T T Taulukko 4. Valvoman asetustiedostoon lähetetyt korjauskertoimet

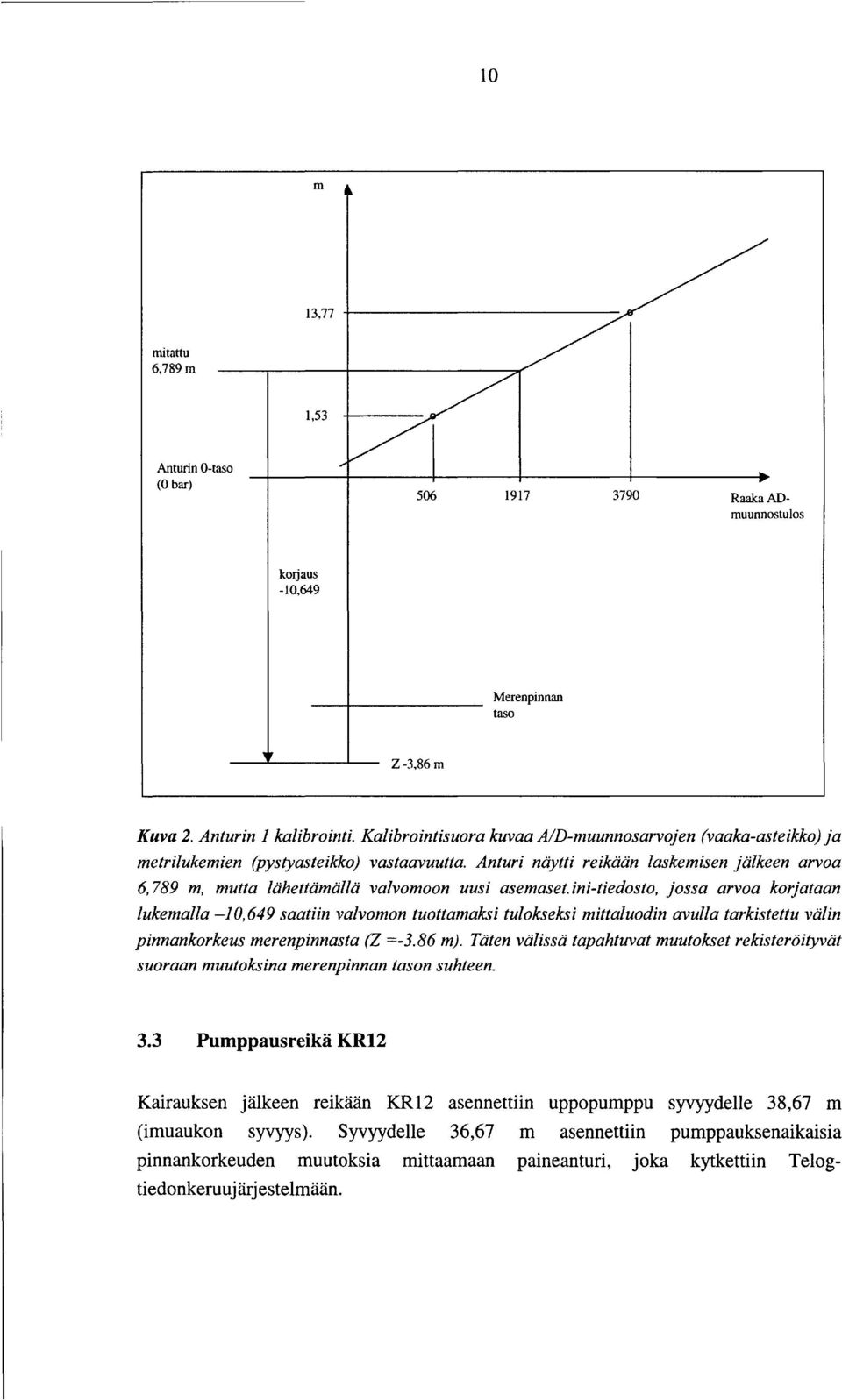

15 0 m mitattu 6,789 m Anturin 0-taso (0 bar) RaakaAnmuunnostulos korjaus -0,649 Merenpinnan taso Z-3,86 m Kuva 2. Anturin kalibrointi. Kalibrointisuora kuvaa A/D-muunnosarvojen (vaaka-asteikko) ja metrilukemien (pystyasteikko) vastaavuutta. Anturi näytti reikään laskemisen jälkeen arvoa 6, 789 m, mutta lähettämällä valvomaan uusi asemaset. ini-tiedosto, jossa arvoa korjataan lukemalla -0,649 saatiin valvoman tuottamaksi tulokseksi mittaluodin avulla tarkistettu välin pinnankorkeus merenpinnasta (Z =-3.86 m). Täten välissä tapahtuvat muutokset rekisteröityvät suoraan muutoksina merenpinnan tason suhteen. 3.3 Pumppausreikä KR2 Kairauksen jälkeen reikään KR2 asennettiin uppopumppu syvyydelle 38,67 m (imuaukon syvyys). Syvyydelle 36,67 m asennettiin pumppauksenaikaisia pinnankorkeuden muutoksia mittaamaan paineanturi, joka kytkettiin Telogtiedonkeruujärjestelmään.

16 4 HAVAINTOTULOKST Alla esitetään pumppausreiän KR 2 seurantatulokset sekä havaintoreiän KR2 seurantatulokset Ympäröivissä havaintorei'issä ei havaittu taustasta poikkeavia vaihteluita, joten havaintoreikien pinnankorkeuksia ei tässä raportissa esitetä. 4. Kairanreiän KR2 kairaus Kairanreiän KR2 kairaus on raportoitu erillisessä työraportissa (Niinimäki 2000). Kairaus alkoi ja loppui Imurointipumppaus suoritettiin Havaintoreiän KR2 kairauksenaikaiset seurantatulokset on esitetty liitteissä 3-0. Kairaustapahtumat eivät aiheuttaneet taustasta havaittavia vasteita mittaus väleissä. Liitteissä näkyvät piikit johtuvat mittauksen myöhästymisestä, jolloin saadaan tulokseksi raakatulos (kuvaajan arvot menevät tällöin asteikoin yläskaalan yläpuolelle ja eivät siten näy liitekuvissa). Näin on käynyt klo 22.5 ja klo Kuviin on lisätty myös merenpinnan korkeuden vaihtelut, jotka on havainnoitu Merentutkimuslaitoksen Rauman mittausaseman mareografilla. Korkeusjärjestelmänä on kyseisen vuoden teoreettinen keskivedenkorkeus. Merenpinnankorkeuden vaihtelussa havaitaan selvästi pitkäkestoinen ja lyhytkestoinen vaihtelu. Lyhytkestoinen vaihtelu johtuu vuoksi-luode - ilmiöstä. Paine kalliossa vuoroin laskee tai nousee kuun (ja auringon) asemasta riippuen. Paineen muutos näkyy suoraan vedenkorkeuksissa. Pitkäkestoinen vaihtelu johtuu merenpinnan korkeuteen vaikuttavista tekijöistä (ilmanpaine, virtaamat, tuulisuus ). 4.2 Kairanreiän KR2 pumppaus Kairanreikää KR2 pumpattiin välisenä aikana. Kokonaisuudessaan reiästä pumpattiin noin 43 m 3 vettä (keskimäärin noin 4,2 litraa minuutissa). Pumppausreiän havaintolomake on esitetty liitteessä. Havaintotulokset on esitetty graafisesti liitteessä 2.

17 2 Välittömästi pumppauksen aloittamisen jälkeen pumppausreiän pinnankorkeus laski noin 30 metriä. Sen jälkeen pinta nousi hieman virtauksen säätämisestä johtuen. Pumppausteho ei pysynyt tasaisena, koska suuritehoisen pumpun säätäminen on hankalaa. Tämän vuoksi pumppausreiän havaintotuloksissa nähdään selkeää pinnankorkeuden vaihtelua. Virtauksen rekisteröiminen lopetettiin epäsäännöllisen virtaaman vuoksi Pumppauksen lopettamisen jälkeen saatiin selvä palautumiskäyrä. Havaintoreiän KR2 tulokset mittausväleittäin on esitetty liitteissä Kuviin on merkitty myös pumppauksen aloitus- ja lopettamisajankohdat. Mittaus on myöhästynyt klo Sen vuoksi kuvaajissa havaitaan maksimiarvon aiheuttama häiriöpiikki. Seurantalaitteisto on näyttänyt maksimiarvoa klo klo 3.30 välisen ajan kaikissa seurantaväleissä. Automaattisulake oli pudonnut pois päältä todennäköisimmin kairanreiän päällä olevan metallikopin aiheuttaman häiriön vuoksi ja katkaissut sähkönsaannin. Tällöin A/D-raakatulokseksi on saatu maksimiarvo Kaikissa väleissä on näkyvissä raju samanaikainen alenema klo Välissä T7 (rakenne R26) alenema on,8 metriä, muissa väleissä n cm. Tällöin tulppalinjassa paineet ovat päässeet laskemaan kriittisen rajan alle ja ohivirtausta on tapahtunut tulppien löystyessä. Tähän viittaa se, että alenema on tapahtunut kaikissa väleissä samanaikaisesti ja pinnat lähtevät välittömästi palautumaan. Posivan kenttähenkilöstö varmensi, että tulppien painetta lisättiin , koska paine tulppalinjassa oli laskenut liian alas edeltävän viikonlopun aikana. Koska rajuin alenema on kairanreiän KR2 välissä T7, on mahdollista, että pumppauksen aiheuttama imu on edennyt ensin rakenteen R26 kautta kyseiseen väliin ja tulppalinjan löystyessä tarpeeksi tapahtui ohivirtausta kaikissa kairanreiän väleissä. Palautuminen on alkanut välittömästi sen jälkeen, kun tulppiin on lisätty painetta. Kaikissa väleissä pinta jäi n. 30 cm aiemmalle tasolle kuin se oli ennen tulppalinjan löystymistä. dellä esitetty on kuitenkin vain yksi mahdollinen tapahtumien kulku havaintoreiän ja pumppausreiän välillä. Välissä T7 on nähtävissä hienoista palautumista pumppauksen lopettamisen jälkeen. Tämä on mahdollisesti osoitus hydraulisesta yhteydestä kairanreikien KR2 ja KR2 välillä rakenteen R26 välityksellä (kuva ja liite 9). Välissä T8 havaitaan selvä palautumisvaste (n. 20 cm, liite 20). Tämä johtunee rakoilleen pintakallion hyvistä hydraulisista yhteyksistä kairanreikien välillä.

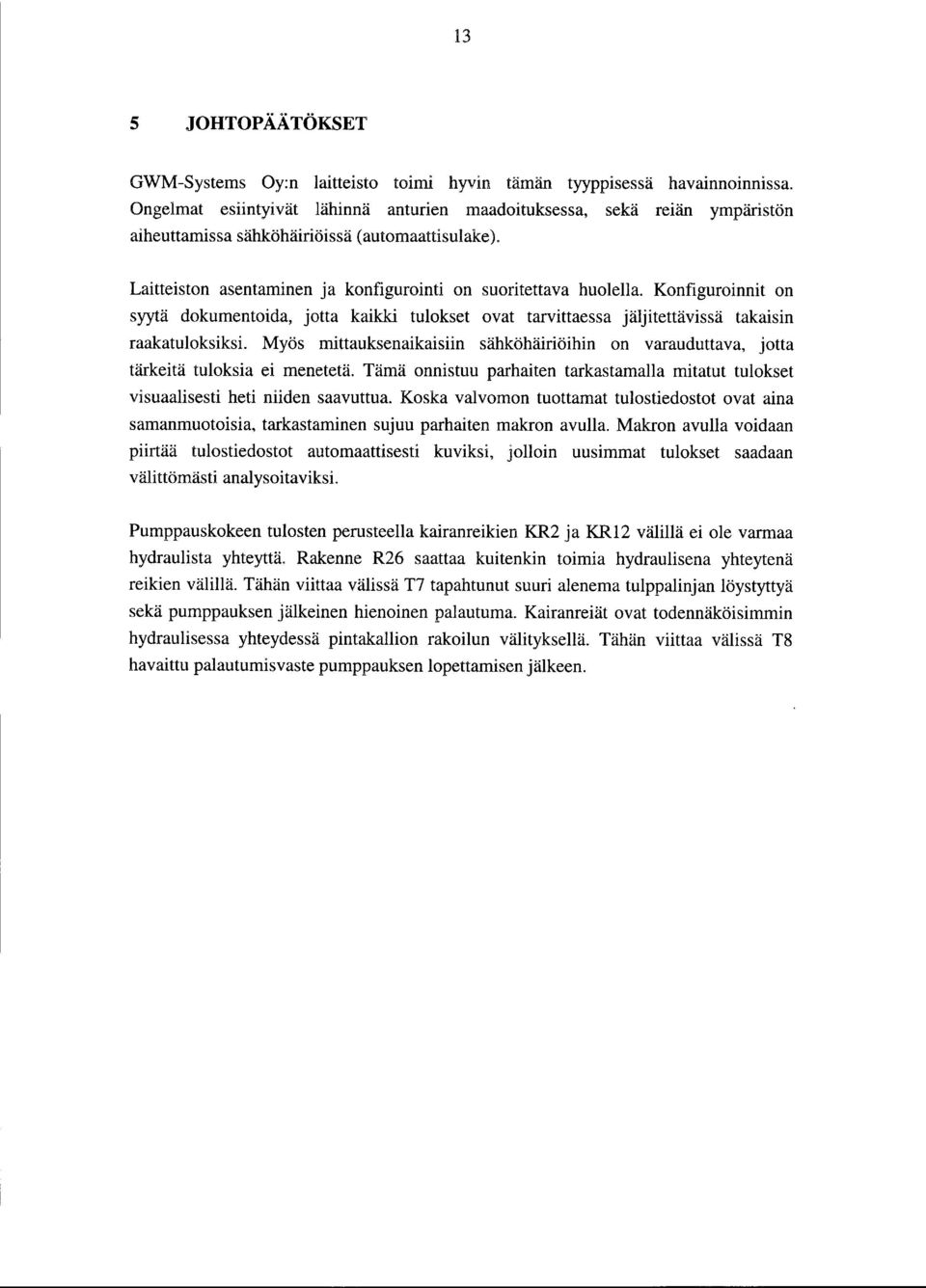

18 3 5 JOHTOPÄÄTÖKST GWM-Systems Oy:n laitteisto toimi hyvin tämän tyyppisessä havainnoinnissa. Ongelmat esiintyivät lähinnä anturien maadoituksessa, sekä reiän ympäristön aiheuttamissa sähköhäiriöissä ( automaattisulake ). Laitteiston asentaminen ja konfigurointi on suoritettava huolella. Konfiguroinnit on syytä dokumentoida, jotta kaikki tulokset ovat tarvittaessa jäljitettävissä takaisin raakatuloksiksi. Myös mittauksenaikaisiin sähköhäiriöihin on varauduttava, jotta tärkeitä tuloksia ei menetetä. Tämä onnistuu parhaiten tarkastamaila mitatut tulokset visuaalisesti heti niiden saavuttua. Koska valvomon tuottamat tulostiedostot ovat aina samanmuotoisia. tarkastaminen sujuu parhaiten makron avulla. Makron avulla voidaan piirtää tulostiedostot automaattisesti kuviksi, jolloin uusimmat tulokset saadaan välittömästi analysoitaviksi. Pumppauskokeen tulosten perusteella kairanreikien KR2 ja KR2 välillä ei ole varmaa hydraulista yhteyttä. Rakenne R26 saattaa kuitenkin toimia hydraulisena yhteytenä reikien välillä. Tähän viittaa välissä T7 tapahtunut suuri alenema tulppalinjan löystyttyä sekä pumppauksen jälkeinen hienoinen palautuma. Kairanreiät ovat todennäköisimmin hydraulisessa yhteydessä pintakallion rakoilun välityksellä. Tähän viittaa välissä T8 havaittu palautumisvaste pumppauksen lopettamisen jälkeen.

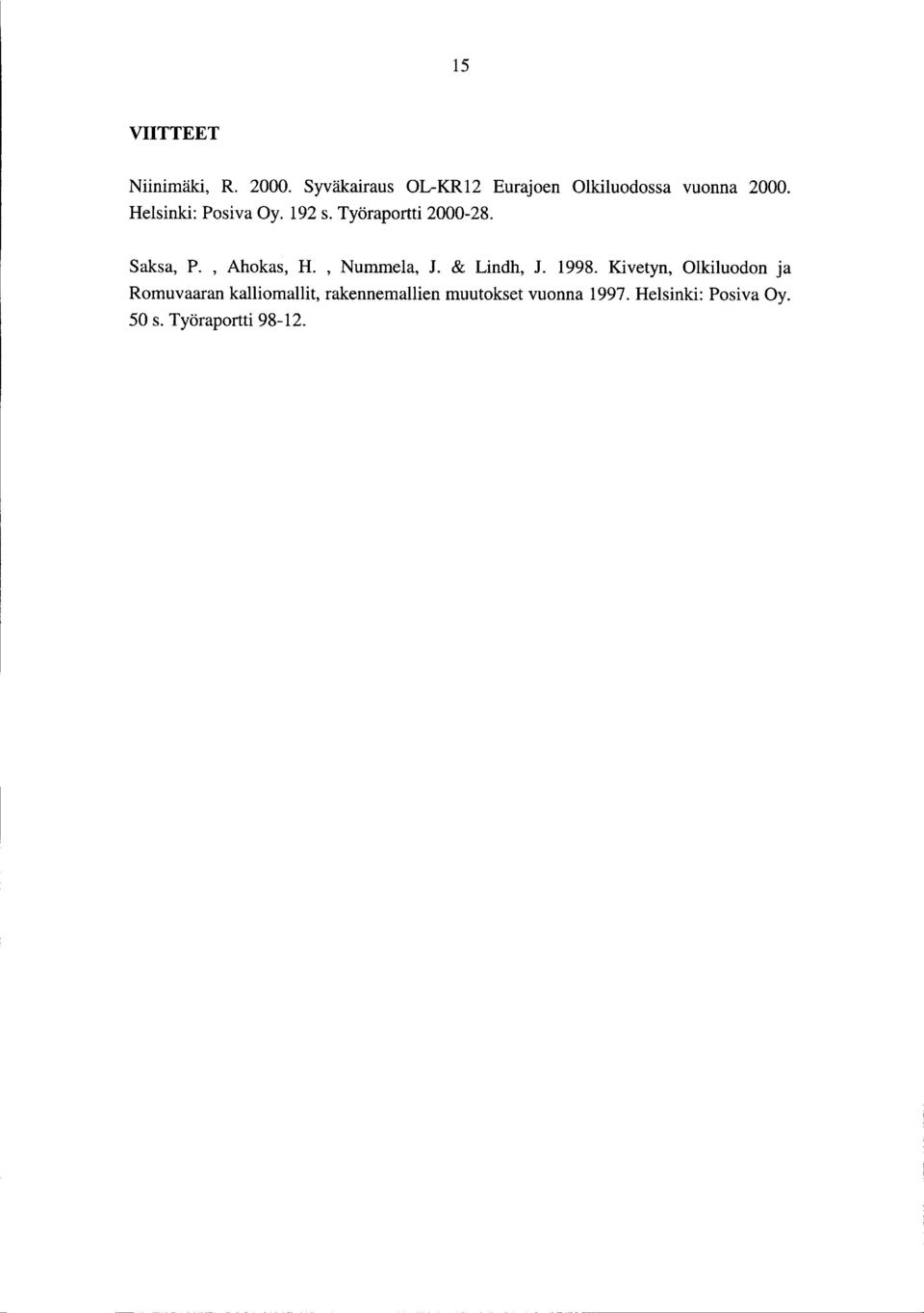

19 5 VIITTT Niinimäki, R Syväkairaus OL-KR2 urajoen Olkiluodossa vuonna Helsinki: Posiva Oy. 92 s. Työraportti Saksa, P., Ahokas, H., Nummela, J. & Lindh, J Kivetyn, Olkiluodon ja Romuvaaran kalliomallit, rakennemallien muutokset vuonna 997. Helsinki: Posiva Oy. 50 s. Työraportti 98-2.

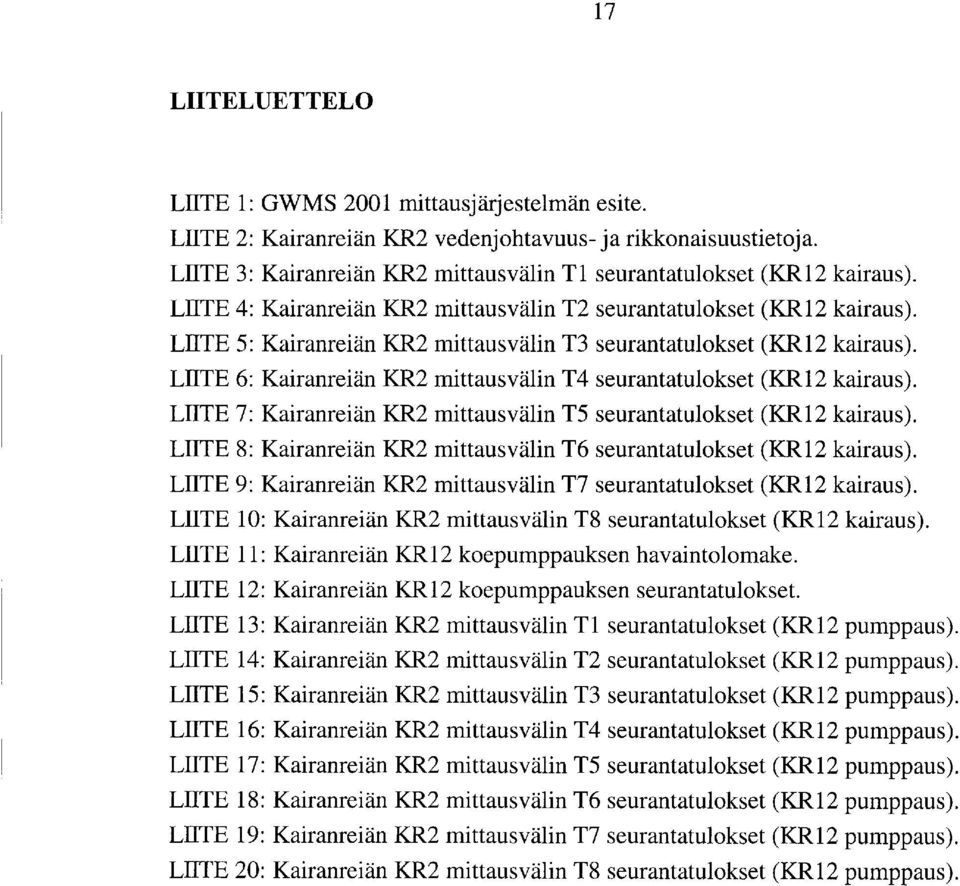

20 7 LIITLUTTLO LIIT : GWMS 200 mittausjärjestelmän esite. LIIT 2: Kairanreiän KR2 vedenjohtavuus- ja rikkonaisuustietoja. LIIT 3: Kairanreiän KR2 mittausvälin T seurantatulokset (KR2 kairaus). LIIT 4: Kairanreiän KR2 mittausvälin T2 seurantatulokset (KR2 kairaus). LIIT 5: Kairanreiän KR2 mittausvälin T3 seurantatulokset (KR2 kairaus). LIIT 6: Kairanreiän KR2 mittausvälin T4 seurantatulokset (KR2 kairaus). LIIT 7: Kairanreiän KR2 mittausvälin T5 seurantatulokset (KR2 kairaus). LIIT 8: Kairanreiän KR2 mittausvälin T6 seurantatulokset (KR2 kairaus). LIIT 9: Kairanreiän KR2 mittausvälin T7 seurantatulokset (KR2 kairaus). LIIT 0: Kairanreiän KR2 mittausvälin T8 seurantatulokset (KR2 kairaus). LIIT : Kairanreiän KR2 koepumppauksen havaintolomake. LIIT 2: Kairanreiän KR2 koepumppauksen seurantatulokset LIIT 3: Kairanreiän KR2 mittausvälin T seurantatulokset (KR2 pumppaus). LIIT 4: Kairanreiän KR2 mittausvälin T2 seurantatulokset (KR2 pumppaus). LIIT 5: Kairanreiän KR2 mittausvälin T3 seurantatulokset (KR2 pumppaus). LIIT 6: Kairanreiän KR2 mittausvälin T4 seurantatulokset (KR2 pumppaus). LIIT 7: Kairanreiän KR2 mittausvälin T5 seurantatulokset (KR2 pumppaus). LIIT 8: Kairanreiän KR2 mittausvälin T6 seurantatulokset (KR2 pumppaus). LIIT 9: Kairanreiän KR2 mittausvälin T7 seurantatulokset (KR2 pumppaus). LIIT 20: Kairanreiän KR2 mittausvälin T8 seurantatulokset (KR2 pumppaus).
