1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr J.0 NOVACAT 305 ED (Type PSM 379 : ) NOVACAT 350 (Type PSM 380 : ) Lautasniittokone Valmistusnumero

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - 3 -

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE -merkintä... 5 Tarrojen selitykset... 5 KIINNITTÄMINEN TRAKTORIIN Koneen asentaminen traktoriin... 6 Vetovarsien korkeuden säätäminen... 7 Tärkeä neuvo!... 7 Nivelakselin kytkeminen... 7 Koneen jättäminen ulos... 7 KULJETUS- JA TYÖASENTO Siirto työasennosta kuljetusasentoon... 8 Siirto kuljetusasennosta työasentoon... 8 Kuljetusasento Kuljetusasento Kuljetusasento Kuljetusasento Kokonaiskorkeuden vähentäminen IRROTTAMINEN JA TUKEMINEN MAAHAN Koneen irrottaminen traktorista Laitteen tukeminen maahan Tukijalka Ole varovainen kääntyessäsi koneella rinteessä! KÄYTTÖÖNOTTO Tärkeitä huomautuksia ennen työn alkua Turvaohjeita Niittäminen Säätäminen MURSKAIN (CONDITIONER) Niittäminen murskaimella Hihnan oikea kireys Roottorien piikkien asento Murskaimen asentaminen ja irrottaminen Niittäminen ilman murskainta Lisävaruste Säädöt Puhdistus ja huolto OHJAUSLEVYJEN SÄÄTÄMINEN "extra dry" -järjestelmä Karhot Leveä karhotus Ohjauslevyjen irrottaminen Ohjauslevyn asentaminen KARHONMUOKKAIN Karhotuslautaset Kuljetuskartiot (lisävaruste) TÖRMÄYSSUOJA Törmäyssuoja Hydraulisen törmäyssuojan toiminta Mekaanise törmäyssuojan toiminta YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Vaunun jättäminen los Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Öljytason tarkastus niittopalkista Kulmavaihteiston öljynvaihto Niittoterien asentaminen Niittopalkin öljynvaihto Jousen kireyden tarkistaminen Jousen kireyden muuttaminen Taulukko: Niittoterän pidikkeen kulumistarkastus Niittoterien pidike pikavaihtoa varten Niittoterien vaihtaminen (vuosimalliin 2003 saakka)...32 Niittoterän kiinnityksen tarkastus Niittoterien vaihtaminen (vuosimallista 2004 lähtien) Vivun asettaminen pidikkeeseen TEKNISET TIEDOT Tekniset Tiedot Lisävarusteet Vaadittavat liittimet Niittokoneen määräystenmukainen käyttö Tyyppikilpi LIITE Voimansiirtoakseli Voitelukaavio Voiteluaineet Asennusvaihtoehdot Korjausvihjeitä Niittopalkin korjaukset Traktorin ja työlaitteen yhdistelmä _-INHALT_

5 VAROITUSTARRAT CE -merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. bsb Moottorin ollessa käynnissä sinkoilevat esineet aiheuttavat vaaratilanteita - säilytä turvaetäisyys. Sulje molemmat sivusuojukset ennen voimanottoakselin kytkemistä Älä koske pyöriviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan kuin ne liikkuvat. Säilytä riittävä etäisyys niittoteriin moottorin ollessa käynnissä ja voimanottoakselin ollessa kytkettynä. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä mene työlaitteen kääntymisalueelle. 9700_-Warnbilder_

6 KIINNITTÄMINEN TRAKTORIIN Koneen asentaminen traktoriin Turvallisuusohjeita: ks. Liite-A1, kohdat 7.), 8a. - 8h.) - Kiinnitä niittokone siten, että sisärummun reuna jää hieman traktorin oikeanpuoleisen pyörän ulkopuolelle! - Katso myös liitteen D kappaletta "Asentaminen sivulle". - Aseta vetovarsien pultit (1) vastaavalla tavalla kiinnitysrunkoon. - Vie runko vaakasuoraan asentoon säätämällä työntövarren karaa (15). - Leikkauskorkeus säädetään kiertämällä työntövarren karaa (16). 0000_-ANBAU_

7 KIINNITTÄMINEN TRAKTORIIN Vetovarsien korkeuden säätäminen Nivelakselin (GW) asennon tulee olla niittämisen aikana suunnilleen vaakasuorassa. - Säädä traktorin nostokoneistoa vastaavalla tavalla (H1). - Säädä traktorin hydrauliikka (ST) syvyyden rajoittimen avulla. Tämän korkeuden avulla maan epätasaisuutta voidaan kompensoida parhaalla mahdollisella tavalla eikä sitä tarvitse muuttaa teräpalkin ylösnostamista varten. H1 GW TD Liitä hydrauliliitäntä kääntösylinteriä varten. Tärkeä neuvo! Vaihteiston viereen liimattu tarrakuva antaa tietoa siitä, mikä on niittokoneen voimanottoakselille sopiva kierrosluku. Vakiovarustus: vaihteisto voimanottoakselin kierrosluvulle 1000 rpm. Lisävaruste: vaihteisto voimanottoakselin kierrosluvulle 500 rpm. Tilasnumerot: katso varaosaluetteloa. TD 18/96/ rpm 540 rpm Nivelakselin kytkeminen - Ennen ensimmäistä käyttöä voimanottoakselin pituus tulee tarkistaa ja tarvittaessa sovittaa (ks. myös kohtaa "Pituuden sovittaminen" liitteessä B. Koneen jättäminen ulos - Jos kone jätetään pitkäksi aikaa ulos, on männänvarret puhdistettava ja voideltava. TD 49/93/2 FETT 0000_-ANBAU_

8 KULJETUS- JA TYÖASENTO Siirto työasennosta kuljetusasentoon Neuvo: Kone on valmistettu siten, että niittoyksikkö on mahdollisimman lähellä traktoria. Tästä on huomattavia etuja niittämisen ja kuljetusajon aikana. Koska koneen painopiste on lähellä traktoria, - kantavat osat kuormittuvat vähemmän - kääntöakselin keventyminen vähentyy kuljetusajoissa - teräpalkki sopii paremmin maan muotoon niitettäessä. Kuljetusajoa varten teräpalkki voidaan kääntää 4:ään eri asentoon. Huomio! Kuljetusasennoissa 1, 2, 3 Sammuta moottori ja odota, kunnes niittolautaset eivät enää liiku, ennen kuin nostat teräpalkin ylös. 48/00/20 Turvallisuusohjeita: ks. Liite-A1, kohdat 7.), 8c. - 8h.) Työasennosta saa siirtyä kuljetusasentoon ja päinvastoin vain tukevalla ja tasaisella alustalla. Älä anna niittokoneen koskaan käydä ylös nostetussa asennossa. Siirto kuljetusasennosta työasentoon Teräpalkin laskeminen - Varmista, että kääntöalue on vapaa ja ettei vaarallisella alueella ole ketään. - Nosta teräpalkkia kääntösylinterin avulla hieman, jotta voit vapauttaa koukun (13). - Vapauta koukku (13) vetämällä vaijerista (S2). - Laske teräpalkki hydrauliikalla. Vuosimalliin 2003 asti Vuosimallista 2004 lähtien 0400_-TRANSPORT_

9 KULJETUS- JA TYÖASENTO Kuljetusasento - 1 Teräpalkin tulee olla vain sivussa nostettuna yläasentoon. X1 Kuljetusasento - 2 Teräpalkki on vietynä taakse. - vasteeseen saakka (n. 20 ) Huomio! Kappaleessa "Koneen tukeminen maahan" on tärkeitä neuvoja. 02/00/05 02/00/04 - Vedä vaijerista (S2) ja käytä samanaikaisesti ohjausventtiiliä (ST). - Vie teräpalkki hitaasti pystysuoraan asentoon ja päästä irti vaijerista (S2). - Varmista teräpalkin kiinnitys koukulla (13). - Ohjausventtiilin (ST) tulee olla 0-asennossa. Kuljetusajoa koskeva neuvo: Älä kytke ohjausventtiiliä (ST) "neutraaliasentoon", koska koukku (13) kuluisi liiaksi. - Tarkista aina ennen kuljetusajoon lähtöä, että kiinnitys pitää varmasti! - Kytke valolaitteet ja nosta laite kuljetuksen ajaksi ylös. - Laske kone kokonaan alas, kun poistut traktorista! Neuvo: Tässä asennossa on luvallista ajaa vain lyhyitä kuljetusmatkoja ja käyttää vain vähäistä nopeutta. Vaihtoehto 1: Ilman hydraulista kääntömekanismia - Laske teräpalkki maahan asti. - Vapauta pultti (40) vetämällä vaijerista (S1) ja aja traktorilla eteenpäin. Teräpalkki kääntyy tällöin niin pitkälle taaksepäin, että pultti (40) napsahtaa kiinnitykseen. - Nosta konetta traktorin nostolaitteella. Huolehdi siitä, että etäisyys on riittävä (X1)! Käytettäessä kookkaita traktorimalleja voi sattua niin, että etäisyys lokasuojaan tai renkaaseen (X1) ei ole riittävä. Tällöin koneen osumista teräpalkkiin ei voida välttää. Tällaisissa tapauksissa tätä kuljetusasentoa ei saa käyttää. Tällöin voidaan yrittää siirtää 02/00/08 niittokonetta enemmän max. 3 m oikealle. - Asenna vetovarsien pultit vastaavalla tavalla (katso ohjeet käyttöohjeiden liitteestä). - Kokonaisleveys ei saa olla enempää kuin korkeintaan 3 m. Vaihtoehto 2: Hydraulisella kääntömekanismilla Traktorissa on oltava ylimääräinen kaksitoiminen hydrauliliitäntä. Koneeseen on asennettu mekaanisen kääntölaitteen (pultilla 40) sijasta hydraulinen laite. Katso myös kappale "Törmäyssuoja". - Teräpalkin ylös nostaminen. Käytä yksitoimista ohjausventtiiliä (ST). - Vie teräpalkki taakse. Käytä kaksitoimista ohjausventtiiliä (ST). 0400_-TRANSPORT_

10 KULJETUS- JA TYÖASENTO Kuljetusasento - 3 Teräpalkin on oltava takana ja ylösnostettuna (n. 90 ). Kokonaiskorkeuden vähentäminen Ennen siirtymistä kuljetusasentoon Ulompaa suojalevyä (10) voidaan kääntää sisäänpäin kuljetusta varten ja kokonaiskorkeuden vähentämiseksi (- 30 cm). 30cm Neuvo Turvallisuussyistä on odotettava, kunnes niittolautaset eivät enää liiku, ennen kuin suojalevyä käännetään /00/06 1. Vie teräpalkki kappaleessa "Kuljetusasento - 2" kuvatulla tavalla taakse. 2. Vie teräpalkki kappaleessa "Kuljetusasento - 1" kuvatulla tavalla pystysuoraan asentoon. - Varmista teräpalkin kiinnitys koukulla (13). 3. Tarkista aina ennen kuljetusajoon lähtöä, että kiinnitys pitää varmasti! - Kytke valolaitteet ja nosta laite kuljetuksen ajaksi ylös. - Laske kone kokonaan alas, kun poistut traktorista! TD48/00/21 Kuljetusasento - 4 Teräpalkin on oltava vietynä yläasentoon (n. 20 ). Tämä asennon yläraja on rajoitettu vasteella. 02/00/07 Tarkoitettu vain pellolla kääntymistä varten. Älä käytä kadulla tai muilla julkisilla teillä ajaessasi! 0400_-TRANSPORT_

11 IRROTTAMINEN JA TUKEMINEN MAAHAN Koneen irrottaminen traktorista Huomio! Tärkeätä! Käyttöohjeiden järjestystä tulee noudattaa 1. Vie hydraulinen ohjauslaite neutraaliin asentoon, jottei hydrauliletkuihin jää jäännöspainetta. 2. Napsauta pultti (13a) tukevasti koukkuun. - Vedä vaijerista (S2). - Laske kiinnitysrunkoa nostolaitteen avulla niin alas, että pultti (13a) napsahtaa koukkuun. 3. Käännä vipu (13b) lukitusasentoon. Näin pultti (13a) pysyy varmasti koukussa. Tämä turvatoimi on tärkeä! Muussa tapauksessa niittokoneen kiinnitysrunko saattaa ponnahtaa ylös irrotettaessa vetovarsia (15). 4. Vie tukijalka (14) tukiasentoon ja varmista kiinnitys tapilla. 5. Laske nostolaitetta, kunnes kone seisoo maassa tukijalkoineen. 6. Irrota kone traktorista (15). - Irrota koneiston nivelakseli. - Irrota hydrauliletkut. - Poista vetovaijeri traktorin ohjaamosta. Neuvo Vipu 13b on turvalaite. Sen muotoa ja toimintaa ei saa muuttaa. Vipu on valmistettu siten, että se ei pääse hyppäämään ulos lukitusasennosta (13b, 13a), kun teräpalkkia nostetaan hydraulisesti yläasentoon. Vipu ainoastaan vaurioituu (vääntyy) tässä tapauksessa, mutta pysyy lukitusasennossa. Valmistaja on suunnitellut näin tarkoituksellisesti turvallisuussyistä. Älä siis nosta teräpalkkia yläasentoon hydraulisylinterin avulla, kun vipu on lukitusasennossa. Vaihda vaurioitunut vipu välittömästi uuteen. Aseta kone aina tukevasti seisomaasentoon. Käytä tukijalkoja - kone saattaisi muuten kaatua. Kiinnitysrungon lähellä vallitsee puristumis- ja hiertymisvaara. Noudata myös seuraavalla sivulla esitettyjä neuvoja. Vuosimalliin 2003 asti S2 Vuosimallista 2004 lähtien 13b 13a S2 13b 13a a 0400_-Abbauen_

12 IRROTTAMINEN JA TUKEMINEN MAAHAN Laitteen tukeminen maahan Kone voidaan tukea maahan kahteen eri asentoon (R ja H). H y d r a u l i s t a ohjausventtiiliä ei tule asettaa neutraaliasentoon, kun kiinnitysrunkoa halutaan nostaa. Tukijalka Tukijalka voidaan asettaa 4:ään eri asentoon. Asennot 1, 2, 3: kun kone tuetaan maahan. Asento 4: kuljetus- ja työasento. Koneen asettaminen tukijalan varaan Huomio! Pultin 13a tulee aina olla kiinnitettynä vivulla 13b, ennen kuin vetovarsia kytketään irti Huomio (STOP) Kiinnitysrunkoa ei saa nostaa liian korkealle, - kun kone on viety asentoon "H" ja kun hydraulinen ohjausventtiili on neutraaliasennossa. Koneiston nivelakseli saattaisi tällöin vaurioitua, koska sitä voidaan työntää yhteen vain vasteeseen saakka (0 mm). STOP Valitse se asento (1, 2, 3), jossa voit irrottaa nostokoneen helposti. Jos nostolaitetta irti kytkettäessä esiintyy kaikesta huolimatta ongelmia - Tue kone tasaiselle, tukevalle maalle. - Kierrä vetovarsien säätökaraa (15) niin pitkälle, että voit vetää vetovarren irti pultista mm Huomio! Nostolaitteen vieressä vallitsee puristumisja hiertymisvaara _-Abbauen_

13 KÄYTTÖ RINTEESSÄ Ole varovainen kääntyessäsi koneella rinteessä! Niittolaitteen paino (G) vaikuttaa traktorin ajoominaisuuksiin. Tämä voi johtaa vaarallisiin tilanteisiin erityisesti ajettaessa rinteessä. Kone saattaa kaatua - kun niittolaite on ajettu alamäkeen rinteessä ja kun sitä nostetaan hydraulisesti tässä tilanteessa, - kun ajetaan kaarteessa vasemmalle niittolaitteen ollessa ylös nostettuna, - kun ajetaan kaarteessa vasemmalle kuljetusasennossa (niittolaite kokonaan ylös nostettuna). TD15/95/3 G Turvallisuusneuvoja Vähennä nopeutta riittävästi kääntyessäsi vasemmalle. Aja siten, että ylös nostettu niittoyksikkö on suunnattu ylöspäin rinteessä. Rinteessä on parempi peruuttaa kuin yrittää uskaliasta käännöstä. TD15/95/2 TD15/95/4 (358) HANGFAHRT

14 KÄYTTÖÖNOTTO Tärkeitä huomautuksia ennen työn alkua Turvallisuusohjeita: ks. liite-a, kohdat Ensimmäisen käyttötunnin jälkeen Kiristä kaikkien terien ruuviliitokset. Turvaohjeita 1. Tarkastus - Tarkasta terien kunto ja terien kiinnitysten pitävyys. - Tarkasta niittolautaset vaurioiden varalta (katso kappale "Huolto ja kunnossapito"). 2. Kytke kone päälle vain työasennossa. Älä ylitä voimanottoakselin sallittua pyörimisnopeutta (esim. maks. 540 rpm)! 540 Upm 1000 Upm Voimanoton viereen kiinnitetyssä tarrassa mainitaan pyörimisnopeus, jolle teidän koneenne on tarkoitettu. Voimanottoakselin saa periaatteessa kytkeä päälle vain kun kaikki turvalaitteet (kannet, luukut, kotelot jne.) ovat asianmukaisessa kunnossa ja kiinnitetty laitteeseen suojaavassa asennossa. 5. Säilytä etäisyys moottorin ollessa käynnissä. - Pyydä vaarallisella alueella oleskelevia henkilöitä poistumaan, koska sinkoavat esineet saattavat aiheuttaa vaaratilanteita. Noudata erityistä varovaisuutta kivisillä pelloilla ja katujen ja teiden lähettyvillä. bsb Käytä kuulosuojaimia. Eri traktorimallien erilaisista ohjaamotyypeistä riippuen työn aikana kuultava melutaso saattaa vaihdella mitatusta arvosta (katso kappale Tekniset tiedot). Jos melutaso saavuttaa tai ylittää arvon 85 db(a), on yrittäjän (maanviljelijän) annettava sopivat kuulosuojaimet käyttöön (UVV 1.1 2). Jos melutaso saavuttaa tai ylittää arvon 90 db(a), kuulosuojainten käyttö on pakollista (UVV ). 3. Huolehdi voimanottoakselin oikeasta pyörimissuunnasta! TD8/95/6 4. Vältä vaurioita! Niitettävällä alueella ei saa olla esteitä eikä vieraita esineitä. Vieraat esineet (esim. suuret kivet, puunkappaleet, reunuskivet yms.) voivat vaurioittaa niittolaitetta. Törmäyksen sattuessa varotoimista huolimatta Pysähdy välittömästi ja sammuta moottori. Tarkasta kone huolellisesti vaurioiden varalta. Tarkasta erityisesti niittolautaset ja niiden voimanottoakseli (4a). Vie kone tarvittaessa vielä alan erikoiskorjaamon tarkastettavaksi. Jokaisen vieraaseen esineeseen osuneen törmäyksen jälkeen Tarkista terien kunto ja terien kiinnitys (katso kappale "Huolto ja kunnossapito"). Kiristä kaikkien terien ruuviliitokset. 4a (379) INBETRIEBN

15 KÄYTTÖÖNOTTO Niittäminen 1. Säädä leikkuukorkeus kiertämällä työntövarren karaa (kork. 5 :n kallistus niittolautasissa). Säätäminen Traktorin hydrauliikka on säädettävä siten, että kone pystyy mukautumaan maan epätasaisuuksiin. - Hydrauliikan ohjausventtiilin (ST) tulee olla vapaaasennossa. 2. Kytke voimanottoakseli niittämistä varten hitaasti kiinni niitettävän kasvuston ulkopuolella ja kiihdytä roottori täyteen kierroslukuun. Kiihdyttämällä tasaisesti ja reippaaseen tahtiin vältytään järjestelmän aiheuttamilta ääniltä voimanottoakselin ollessa neutraaliasennossa. - Ajonopeus tulee sovittaa maasto-olosuhteiden ja niitettävän kasvuston mukaan. - Nivelakselin (GW) asennon tulee olla niittämisen aikana suunnilleen vaakasuorassa. H1 GW TD Kiinnitysrungon tulee olla vaakasuorassa. - Kiinnitä hydrauliikalla toimivat vetovarret siten, että kone ei pääse heilumaan sivusuunnassa. (379) INBETRIEBN

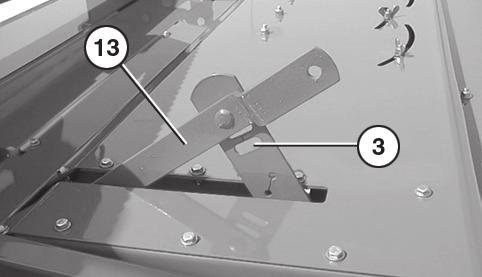

16 MURSKAIN (CONDITIONER) Niittäminen murskaimella Murskausvoimakkuutta voidaan muuttaa. - Säätötangon ja roottorin välistä etäisyyttä säädetään vivulla (13). Murskaus on voimakkainta matalimmassa asennossa (asema 3). Kasvustoa ei ole kuitenkaan tarkoitus vaurioittaa. Tarkista mitta X2. Hihnan oikea kireys NOVACAT 225: NOVACAT 265: NOVACAT 305: X2 = 164 mm X2 = 164 mm X2 = 164 mm EUROCAT 275: X2 = 178 mm Roottorien piikkien asento Asento Z1: roottoripiikkien asento normaaleissa käyttöolosuhteissa. Asento Z2: vaikeisiin käyttöolosuhteisiin, kun esim. heinä kietoutuu roottoriin. Käännä roottoripiikkejä 180 (asento Z2). Piikkien tämän asennon avulla pystytään useimmiten poistamaan ongelma. Murskaustoiminnon voimakkuus heikkeinee hieman AUFBEREITER_

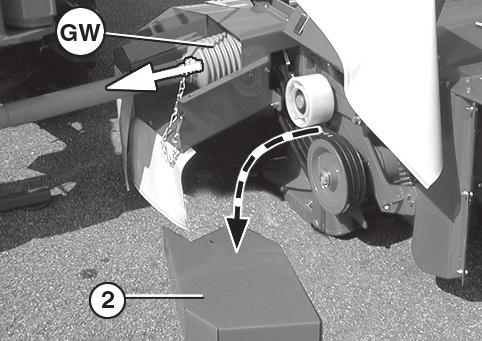

17 MURSKAIN (CONDITIONER) Murskaimen asentaminen ja irrottaminen Jousen jännitystä tulee vähentää ennen murskaimen irrottamista. Työnnä pultti (18) vastaavaan asemaan (a, b, c) (katso kappale "huolto"). Muussa tapauksessa teräpalkki saattaa ponnahtaa ylöspäin murskaimen irrotuksen jälkeen. 1. Irrota lukitus ja käännä suojus (1) ylös. 3. Hihnan poistaminen. - Vapauta jännitys etukäteen vivun (3) avulla. 2. Irrota hihnan suojus (2) ja vedä nivelakseli (GW) vaihteistosta. 4. Kuljetuspyörien (4) asentaminen. - Asenna vasemmalle ja oikealle puolelle. - Varmista kiinnitys tapilla (V) AUFBEREITER_

18 MURSKAIN (CONDITIONER) 5. Avaa oikealla ja vasemmalla puolella oleva kiinnitys. Jousitettu kiinnityspultti vuosimalliin 2004 saakka. Irrota tappi (V1) ja vapauta pultti. Asento A = vapautettu Asento B = lukittu Ruuvaus vuosimallista 2004 lähtien. Irrota ruuvi (S). (Jousitettu kiinnityspultti on lisävaruste.) Tärkeätä! Jos niittäminen tapahtuu ilman murskainta, tulee niittopalkkiin kiinnittää lisäksi suojalaitteita ja molemmat karhonmuokkaimet. Katso osat varaosaluettelosta. 6. Tue murskain (CR) maahan aina tukevasti. 7. Kiinnitä suojalevy (5). Suojalevy (5) estää lian pääsemisen koneistoon. Murskaimen (CR) tai karhonmuokkaimen (SF) asentaminen - tapahtuu luonnollisesti päinvastaisessa järjestyksessä kuin paikoilleen asentaminen AUFBEREITER_

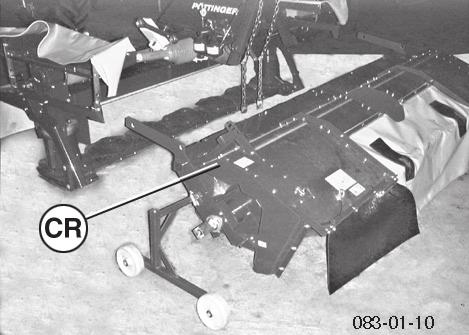

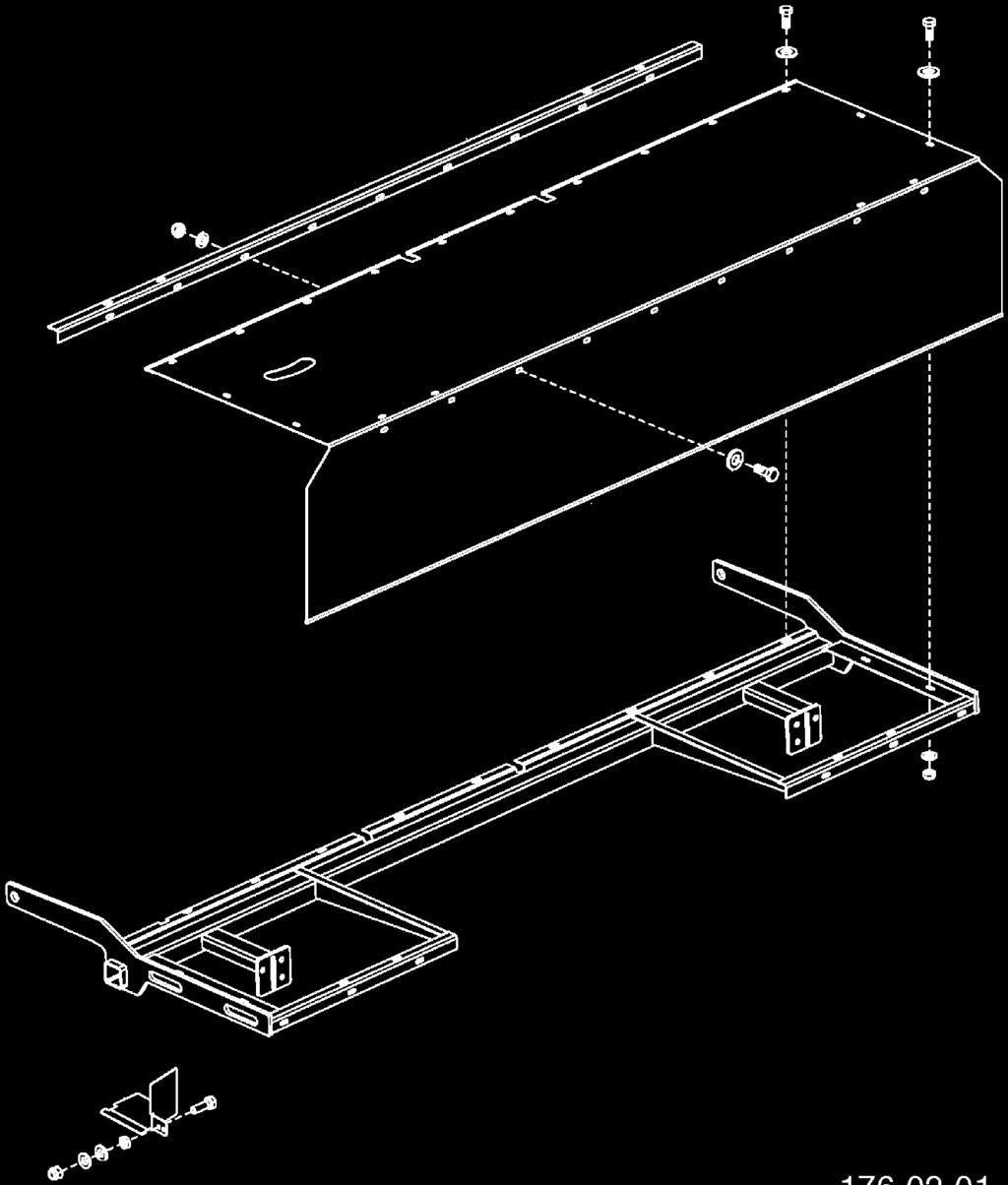

19 MURSKAIN (CONDITIONER) Niittäminen ilman murskainta Erityisen tärkeätä, kun murskain on irrotettu niittopalkista Neuvo Murskaimella (CR) varustettu kone on varustettu yhtenä kokonaisuutena suojalaitteilla. Jos murskain irrotetaan, ei niittolaite ole enää suojattu täydellisesti.tässä tilassa koneella ei saa niittää ilman lisäsuojavarustuksia! Huomio! Ilman murskainta (CR) tapahtuvaa niittämistä varten on niittopalkkiin asennettava suojalaitteita, jotka on tarkoitettu erityisesti tähän työhön. Tällaiset turvalaitteet eivät kuulu uuden murskaimella varustetun koneen toimitukseen; osat on tilattava erikseen (katso varaosaluettelon rakenneosaryhmää "SUOJUKSET TAKANA"). Lisävaruste - ajokoneisto (4) - jousiviritteinen kiinnityspultti (A-B) Niittäminen ilman murskainta (CR) - Noudata välttämättä turvallisuusneuvoja (yllä)! MÄHEN OHNE CR_

20 0400-D ROTOR_

21 TELAMURSKAIN (NOVACAT 266 F, 306 F) Säädöt Sivuille asennetut painejouset - Tarkoitettu kumitelojen välisen etäisyyden säätämiseen. - Säädettävissä ruuvin (B) avulla. Neuvo! Katso telamurskaimen kiinnitys- ja irrotusohjeet kappaleesta "Murskain". Puhdistus ja huolto Puhdistetaan vedellä jokaisen käyttökerran jälkeen - kumitelat - sivuissa olevat laakerit (Jos käytät painepuhdistajaa, katso kappale "Huolto ja kunnossapito".) Jokaisen käyttökerran jälkeen voidellaan - alemman telan sivussa oleva laakeri (L) vasemmalla ja oikealla - ylemmän telan sivussa oleva laakeri (L) vasen Joka 100 käyttötunnin jälkeen voidellaan - ylemmän telan vaihteisto (M) oikea Joka 500 käyttötunnin jälkeen - vaihdetaan öljy, - lisätään SAE 90 (III) -tyyppistä öljyä merkkiiin (N) asti WALZENAUFBEREITER_

22 OHJAUSLEVYJEN SÄÄTÄMINEN Vaihtoehto "extra dry" -järjestelmä NOVACAT 305 extra dry EUROCAT 275 extra dry Neuvo Alla kuvatut säädöt on tarkoitettu perussäädöiksi. Eri kasvustoista riippuen ohjauslevyjen paras mahdollinen asento saattaa käydä ilmi vasta käytännön työssä. Karhot 1. Säädä ohjauslevyjen asennot - katso kuvaa. Leveä karhotus 1. Säädä ohjauslevyjen asennot - katso kuvaa LEITBLECHE (379)

23 OHJAUSLEVYJEN SÄÄTÄMINEN Ohjauslevyjen irrottaminen Leveän karhotuksen aikana saattaa käydä niin, että koneeseen asennettu vasemmanpuoleinen ohjauslevy (LB) pienentää levitysleveyttä. Asenna ohjauslevy (LB) murskaimen päällipuolelle. Jos halutaan saada aikaan leveämpi levitys, tulee kyseinen ohjauslevy irrottaa. - Pultti (3) ja tappi (V). - Silmukkaruuvi (1) ja aluslevy (2). Tärkeätä: kiinnitä levy (2) kuvan mukaisesti. Irrota silmukkaruuvi (1) ja aluslevy (2). Irrota tappi (V) ja vedä pultti (3) ulos. Ohjauslevyn asentaminen Ohjauslevy tulee asentaa karhotusta varten tiettyyn asentoon. Asennus tapahtuu luonnollisesti päinvastaisessa järjestyksessä kuin irrottaminen LEITBLECHE (379)

24 KARHONMUOKKAIN Karhotuslautaset Karhotuslautasten avulla saadaan niittämisen aikana kapea karho aikaan. Näin vältetään silpun yliajamista leveillä traktorin renkailla. Ohjauslevyjen asentaminen - vasemmalla (1) ja oikealla (2) Molempien vetojousten säädöt A = kasvuston ollessa korkeata ja tiheää B = perussäätö C = kasvuston ollessa lyhyttä Kuljetuskartiot (lisävaruste) Kuljetuskartioita suositellaan: - karhotuksen tehon parantamiseksi, erityisesti kasvuston ollessa raskasta ja tiheää. - Katso yksittäiset osat varaosaluettelosta SCHWADFORMER_

25 TÖRMÄYSSUOJA Törmäyssuoja Teräpalkilla saatetaan törmätä erilaisiin esteisiin puiden, aitojen, reunuskivien yms. ympärillä työskenneltäessä varovaisesta ajotavasta huolimatta. Niittokoneeseen on asennettu törmäyssuoja tällöin aiheutuvien vaurioiden välttämiseksi. Huomio! Törmäyssuojan tarkoituksena ei ole estää koneen vaurioita ajettaessa täydellä vauhdilla. Vaihtoehto 1: mekaaninen törmäyssuoja, jousitetulla koukulla (1). Vaihtoehto 2: hydraulisella törmäyssuojalla (2), hydraulisella kääntömekanismilla. Hydraulisen törmäyssuojan toiminta Estettä päin ajettaessa teräpalkki kääntyy niin pitkälle taakse kunnes esteen ohi on ajettu. Tämän jälkeen teräpalkki voidaan viedä hydraulisesti takaisin työasentoon. Käytä tällöin kaksitoimista ohjausventtiiliä (ST). Neuvo: Vaihtaminen työasennosta kuljetusasentoon (ja päinvastoin) voidaan myös suorittaa tällä kääntömekanismilla. Katso myös kappale "Kuljetus- ja työasennot". Mekaanise törmäyssuojan toiminta Jousitettu koukku (1) vapautuu kiinnityksestään ajettaessa estettä päin ja päästää niittopalkin kääntymään taakse. Kun tämän jälkeen peruutetaan hieman, koukku asettuu jälleen kiinnitykseensä. Säätäminen: Jos törmäyssuojan kiinnitys on liian löysä, kuusikantamutteri saattaa vääntyä (huom.! säätömitta: väh. 100 mm). Neuvo: Säätömitta (X1) on kaikissa malleissa sama (110 mm). EUROCAT 275 H, 275 H-ED: X1 = 110 mm (väh. 100 mm) NOVACAT 225 H, 225 H-ED: X1 = 110 mm (väh. 100 mm) NOVACAT 265 H, 265 H-ED: X1 = 110 mm (väh. 100 mm) NOVACAT 305 H, 305 H-ED: X1 = 110 mm (väh. 100 mm) NOVACAT 350 H: X1 = 110 mm (väh. 100 mm) ELLET OLE VARMA, ETTÄ NIITETTÄVÄ ALUE ON TODELLA VAPAA KAIKISTA ESTEISTÄ, AJA RIITTÄVÄN HITAASTI! 0100_-ANFAHRSICHERUNG_

26 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. TD 49/93/2 Talvisäilytys FETT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

27 HUOLTO JA KUNNOSSAPITO Öljytason tarkastus niittopalkista Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain. 1. Nosta niittopalkkia toisesta päästä (X1) ja tue se. NOVACAT 305: X1 = 38 cm NOVACAT 350: X1 = 23 cm Tärkeätä! Niittopalkin on oltava tällöin tarkalleen vaakasuorassa asennossa. - Ota öljyntäyttötulppa (63) irti ja kaada "SAE 90" -öljyä mittatikkuun 1) saakka. Neuvoja Liika öljy aiheuttaa niittopalkin ylikuumenemista käytön aikana. Liian vähäinen öljymäärä ei takaa välttämätöntä voitelua. X1 TD Palkin se pää, jossa on öljyntäyttötulppa, jää maahan. Nosta niittopalkkia toisesta päästä (X1):n verran ja tue sopivalla välineellä. 2. Anna niittopalkin olla tässä asennossa noin 15 minuuttia. 4. Öljytason tarkastus NOVACAT 305: Öljytaso on oikein silloin, kun vaihteistoöljy yltää mittatikkuun 1) (OIL LEVEL) asti. NOVACAT 350: Mittaa etäisyys öljytasoon. Öljytaso on silloin oikein, kun etäisyys on 12 mm. 63 OIL LEVEL TD Tämä aika on välttämätön, jotta öljy ehtii kerääntyä niittopalkin alaosaan. 3. Ota öljyntäyttötulppa (63) irti. Öljytaso mitataan tämän täyttötulpan reiästä. OIL LEVEL NOVACAT mm OIL LEVEL NOVACAT 350 TD17/99/10 1) Öljyntäyttötulppa (63) on samalla myös öljytason mittatikku (OIL LEVEL) WARTUNG_

28 HUOLTO JA KUNNOSSAPITO Kulmavaihteiston öljynvaihto - Öljynvaihto ensimmäisten 50 käyttötunnin jälkeen. Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain (OIL LEVEL). - Öljynvaihto viimeistään 100 ha:n jälkeen. Öljymäärä: 0,7 litraa SAE 90:tä Niittopalkin öljynvaihto - Öljynvaihto ensimmäisten 50 käyttötunnin jälkeen, viimeistään kuitenkin 100 ha:n jälkeen. Neuvo: Vaihda öljy käyttölämpötilassa. Öljy on kylmänä liian jähmeää. Hammaspyöriin jää liiaksi vanhaa öljyä ja näin kaikki likahiukkaset eivät kulkeudu ulos vaihteistosta. Öljymäärä: NOVACAT 305: 3,5 litraa SAE 90:tä NOVACAT 350: 4 litraa SAE 90:tä - Vie niittopalkki pystysuoraan asentoon ja odota noin 5 minuuttia. - O t a i r t i öljynpoistotulppa (62), anna vanhan öljyn valua ulos ja hävitä asianmukaisella tavalla. Niittoterien asentaminen NOVACAT 350 Huomio! Niittoterässä oleva nuoli osoittaa niittolautasen pyörimissuunnan. - Puhdista ruuvien kiinnityskohdat lakasta ennen asennusta. NOVACAT 305 TD 01/00/ WARTUNG_

29 HUOLTO JA KUNNOSSAPITO Jousen kireyden tarkistaminen 1. Asenna kone traktoriin. - Katso kappale "Kiinnittäminen traktoriin". 2. Laske niittopalkki maahan asti. - Niittopalkista maahan kohdistuvan painon (oikealla ulkona) tulee olle noin 75 kg. Jousen kireyden muuttaminen 1. Käännä niittopalkki ylös pystysuoraan asentoon. 2. Varmista, että varmuuskoukku napsahtaa paikoilleen! - Katso myös kappale "Kuljetusasento 3". 3. Työnnä pultti (18) vastaavaan kohtaan (a, b, c), katso myös taulukkoa. Pultin (18) normaaliasento on se, kun puolikas pultti on reiässä 17a. Pultti (18) voidaan työntää myös välikiinnityskohtiin. Jokin näistä välikiinnityskohdista voidaan valita silloin, kun kohdat a, b, c eivät tuota haluttua niittopalkin kosketuspainoa ENTLASTUNG_

30 HUOLTO JA KUNNOSSAPITO Vuosimalliin 2001 saakka: Käännä tätä varten puolikasta pulttia 180 ja vedä se irti reiästä (17a). Työnnä se tämän jälkeen toiseen puolikkaaseen reikään (17) ja kierrä niin pitkälle, että voit taas työntää pultin (18) sisään. Vuosimallista 2002 lähtien: Työnnä pultti (18) vastaavaan kohtaan (a, b, c), katso myös taulukkoa. Vuosimallista 2002 lähtien: 180 Vuosimalliin 2001 saakka: 17a NOVACAT 225 Taulukko: NOVACAT 225 extra dry asento a asento b NOVACAT 265 NOVACAT 265 extra dry asento b asento c NOVACAT 7800 NOVACAT 7800 extra dry asento b asento c EUROCAT 275 EUROCAT 275 extra dry asento a asento b NOVACAT 305 NOVACAT 305 extra dry asento b asento c NOVACAT 8600 NOVACAT 8600 extra dry asento b asento c EUROCAT 315 EUROCAT 315 extra dry asento b asento c NOVACAT 350 asento c ENTLASTUNG_

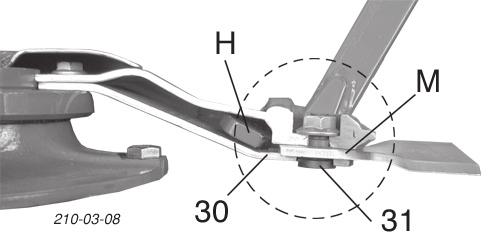

31 HUOLTO Niittoterän pidikkeen kulumistarkastus Kuluvia osia ovat: niittoterien pidikkeet (30) niittoterien pultit (31) Huomio! Kuluvat osat voivat aiheuttaa onnettomuusvaaran. Kuluneiden kuluvien osien käyttämistä ei saa jatkaa. Muussa tapauksessa irtoilevat osat saattavat aiheuttaa onnettomuusvaaran (esim. niittoterät, murtuneet kappaleet). Toimintavaiheet - silmämääräinen tarkastus 1. Irrota niittoterät. 2. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä. Huomio! Onnettomuus saattaa sattua, jos: - teränpultti on ohentunut keskeltä 15 mm paksuiseksi - kulunut alue (30a) ulottuu reiän reunaan saakka. - teränpultti on kulunut alaosastaan (30b) - teränpultin kiinnitys ei enää ole tiukka Tarkasta niittoterien kiinnitys kulumien ja muiden vaurioiden varalta: ennen jokaista käyttöönottokertaa usein käytön aikana välittömästi kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Jos koneessa havaitaan yksi tai useampi mainituista kulumista, on niittäminen keskeytettävä. Kuluneet kuluvat osat tulee vaihtaa välittömästi uusiin Pöttinger-alkuperäisosiin. Ruuvaa terän pultti ja mutteri kiristysmomenttiin 120 Nm SICHTKONTROLLE (379)

32 HUOLTO JA KUNNOSSAPITO Niittoterien pidike pikavaihtoa varten Huomio! Oman turvallisuutesi tähden Tarkista niittoterät ja niiden kiinnitys säännöllisesti! - Niittolautaseen kiinnitettyjen niittoterien tulee kulua tasaisesti (muutoin epätasapainon vaara). Muussa tapauksessa ne tulee vaihtaa uusiin (vaihto pareittain). - Vääntyneiden ja vaurioituneiden niittoterien käyttöä ei saa jatkaa. Vääntyneiden, vaurioituneiden ja/tai kuluneiden terienpidikkeiden (30) käyttöä ei saa jatkaa. Niittoterien vaihtaminen (vuosimalliin 2003 saakka) 1. Vie vipu (H) pystysuoraan asentoon niittolautasen ja pidikkeen (30) väliin. 2. Paina liikutettavaa pidikettä (30) vivulla (H) alaspäin. TD f TD d M H Niittoterän kiinnityksen tarkastus - tavallinen tarkastus joka 50 tunnin välein - useimmin tapahtuva tarkastus niitettäessä kivisillä alueilla tai muissa vaikeissa käyttöolosuhteissa - välitön tarkastus kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Suorita tarkastukset - kuten on kuvattu kappaleessa "Niittoterien vaihtaminen". Huomio! Vaurioituneita, vääntyneitä tai voimakkaasti kuluneita rakennosia ei saa käyttää (muutoin onnettomuusvaara). 3. Irrota niittoterä (M). 4. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä ja reiän sisäpuolelta (32). 5. Tarkastus terän pultti (31) vaurioiden, kulumisen ja löysyyden varalta pidike (30) vaurioiden, asennon muuttumisen ja löysyyden varalta reikä (32) vaurioiden varalta. - Sivuseinämissä ei saa olla vääntymiä. 6. Asenna niittoterä paikoilleen ja irrota vipu (H). Aseta vipu (H) molempiin U:n muotoisiin sankoihin ja kiinnitä jousitapilla (V). 120 Nm (12 kpm) TD e min. 15 mm V H KLINGEN-SCHNELLW (379)

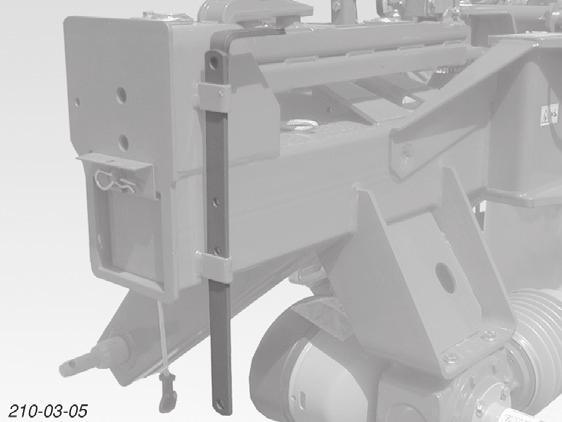

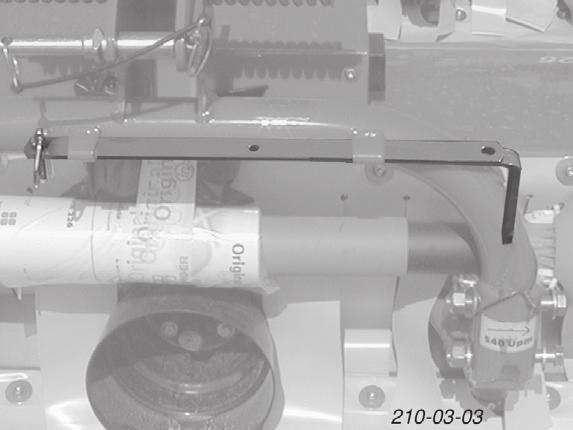

33 HUOLTO JA KUNNOSSAPITO Niittoterien vaihtaminen (vuosimallista 2004 lähtien) 1. Vie vipu (H) vasemmalta tai oikealta puolelta vasteeseen saakka niittolautasen "asentoon A" asti. 2. Käännä vipua "asennosta A" "asentoon B" ja paina liikutettavaa pidikettä (30) alaspäin. Pos A 5. Tarkastus. terän pultti (31) vaurioiden, kulumisen ja löysyyden varalta pidike (30) vaurioiden, asennon muuttumisen ja löysyyden varalta reikä (32) vaurioiden varalta. - Sivuseinämissä ei saa olla vääntymiä. 6. Asenna niittoterä. Pos B 3. Irrota niittoterä (M). 4. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä ja reiän sisäpuolelta (32). 7. Suorita silmämääräinen tarkastus!tarkista, että terä (M) on oikein terän pultin (31) ja pidikkeen (30) välissä (katso kuvaa). 8. Käännä vipu (H) takaisin "asentoon A" ja irrota. Vivun asettaminen pidikkeeseen - Vipu tulee asettaa käytön jälkeen sille tarkoitettuun pidikkeeseen ja varmistaa sen kiinnitys. - Katso pidikkeet piirroksista. Nova Alpin 226/266 Nova Alpin 226/266 kolmiokiinnitys Nova Cat 225/ 265 / 305 / 350 / 400 Nova Cat 266F / 306F Nova Disc _-HEBEL_

34 TEKNISET TIEDOT Tekniset Tiedot NOVACAT 305 / NOVACAT 305 ED (malli PSM 379) NOVACAT 350 (malli PSM 380) Kolmipistekiinnitys (siirettävissä sivulle) kat. II Kolmipistekiinnitys (siirettävissä sivulle) kat. II Työleveys 2,20 m Työleveys 2,62 m Niittolautasten lukumäärä 5 Niittolautasten lukumäärä 6 Terien lukumäärä lautasta kohden 2 Terien lukumäärä lautasta kohden 2 Hydraulinen nostotoiminto (yksitoiminen) Hydraulinen nostotoiminto (yksitoiminen) Työteho 2,3 ha/h Työteho 2,8 ha/h Voimanottoakselin kierrosluku 540 / 1000 min -1 Voimanottoakselin kierrosluku 540 / 1000 min -1 Paino 1) (n.) 900 kg / 1110 kg Paino 1) (n.) 945 kg Tehontarve 37 kw (50 hv) / 44 kw (60 hv) Tehontarve 44 kw (60 hv) / 51 kw (70 hv) Nivelakselin ylikuormitussuoja 1500 Nm Nivelakselin ylikuormitussuoja 1500 Nm Melutaso 91,4 db (A) Melutaso 91,6 db (A) Kaikki tiedot sitoumuksetta Kaikki tiedot sitoumuksetta Murskain Valolaitteet Varoituskilvet Hydraulinen kääntölaite Lisävarusteet Vaadittavat liittimet 1 yksitoiminen hydrauliikkaliitäntä (traktorin vähimmäisvarustus) Käyttöpaine väh.: 80 bar Käyttöpaine enint.: 180 bar - 1 kpl kaksitoiminen hydrauliikkaliitäntä (ainoastaan koneissa, joissa on hydraulinen kääntölaite) Käyttöpaine väh.: 140 bar Käyttöpaine enint.: 180 bar - 7-napainen perävaunun valopistorasia (12 V) 0800_-TECHN. DATEN _ ) Paino: eri arvot mahdollisia koneen varustuksesta riippuen.

35 TEKNISET TIEDOT Tyyppikilpi Valmistusnumero (Masch.Nr. / Fgst.Ident.Nr.) on merkitty tyyppikilpeen (viereinen kuva). Kilpi on kiinnitetty vaunun runkoon. Valmistusnumero on ilmoitettava varaosia tilattaessa ja takuuasioiden käsittelyn helpottamiseksi. Merkitse valmistusnumero heti muistiin tämän käyttöohjeen kanteen, kun olet vastaanottanut koneen. Sinun koneesi (Koneen nro / rungon numero) Niittokoneen määräystenmukainen käyttö Niittokone "NOVACAT 305 F (malli PSM 379)" "NOVACAT 350 F (malli PSM 380)" on tarkoitettu ainoastaan tavanomaiseen käyttöön maataloustöissä. Tarkoitettu niittyjen ja lyhytvartisten kasvustojen niittämiseen. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. 0800_-TECHN. DATEN _

36 LIITE SF-Anhang Titelblatt _BA-Allgemein

37 Alkuperäistä ei voi väärentää Kaikki sujuu paremmin Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Pitempi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi on päätös: Alkuperäinen vai tarvikeosa? Usein hinta ratkaisee valinnan. Halpa ostohinta voi kuitenkin joskus tulla todella kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

38 Turvallisuusohjeita LIITE -A Työturvallisuuden merkki Tässä käyttöohjeessa kaikki turvallisuutta käsittelevät kohdat on varustettu tällä merkillä. 1.) Tarkoituksenmukainen käyttö a. Katso Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 2.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. 6.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen koneen päällä on kielletty. b. Konetta saa yleisillä teillä kuljettaa ainoastaan ohjeiden mukaisessa kuljetusasennossa. 7.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin kokonaispainosta on oltava etuakselilla). b. Traktorin ajo-ominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maaston ja maaperän mukaan. c. Kaarteissa ajettaessa on otettava lisäksi huomioon kuorman paino ja koneen massavoimat! Kg d. Kun työkone on kytketty 20% traktoriin, on lisäksi kaarteissa otettava huomioon kuorman pitkä ylitys ja massavoimat! c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 3.) Suojavarusteet Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 4.) Ennen käyttöönottoa a. Tutustu ennen koneen käyttöönottoa kaikkiin sen hallintalaitteisiin ja toimintoihin. Työn aikana se on liian myöhäistä! b. Varmista aina ennen koneen käyttöä, että se on liikenne- ja käyttöturvallinen. 5.) Asbesti Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 8.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Konetta traktoriin kytkettäessä on puristuksiin joutumisen vaara! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Älä oleskele traktorin ja koneen välissä, jos käytät nostolaitteita ohjaamon ulkopuolelta! e. Nivelakselin saa kiinnittää ja irrottaa vain, kun moottori on sammutettu. f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 9.) Koneen puhdistus Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 9400_-Anhang A_Sicherheit - A 1 -

39 Liite - B VOIMANSIIRTOAKSELI Akselin pituuden sovittaminen Ajo-ohjeita Oikea mitta todetaan asettamalla puolikkaat vierekkäin ja merkitsemällä katkaistava osa. Annettuja voimanoton pyörintänopeuden suosituksia ei saa ylittää. - Voimansiirron irtikytkemisen jälkeen kone voi jatkaa pyörimistään. Koneen on oltava täysin pysähdyksissä ennen puhdistusta, huoltoa y.m. - Kun kone irrotetaan on voimansiirtoakseli asetettava esim ketjun avulla riippumaan. Älä käytä lukitusketjua tähän tarkoitukseen. Huom! Käytä ainoastaan vaunun mukana seuraavaa voimansiir toakselia sillä takuu ei vastaa muiden akseleiden aiheutta mista vaurioista. Pituuden sovittaminen - Aseta pituuden sovittamiseksi nivelakselin puolikkaat vierekkäin lyhimmässä käyttöasennossa ja merkitse sopiva pituus (L2). Laajakulmanivelakseli: Maksimaalinen kääntökulma on 70 käytössä ja pysähdyksissä. Normaalinivel: Maksimaalinen kääntökulma pysähdyksissä 90 ja pyöriessä 35. Huom! Huomioi suurin sallittu käyttöpituus(l1) - Pyri muotoputkien mahdollisimman suureen päällekkäisyyteen (min. 1 / 2 X). Lyhennä sisä- ja ulkosuojusputkia saman verran Aseta ylikuormitussuoja (2) työkoneen puolelle! Huolto Vaihda kuluneet nivelet heti uusiin! Varmista aina ennen nivelakselin käyttöönottoa, että lukitus on todella tapahtunut. Lukitusketju Lukitse akselin suoja putken pyörintä ketjun avulla. Anna ketjulle riittävä kääntymisvara - Ennen jokaista käyttökautta ja joka 8. käyttötunnin jäl keen on akseli voideltava. - Ennen pitempiaikaista varastointia on akseli puhdistettava ja voideltava. - Talvikäytössä on suojaputket voideltava hyvin kiinnijääty misen estämiseksi. 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

40 Liite - B VOIMANSIIRTOAKSELI Nokkakytkin on ylikuormituskytkin. Se muuttaa vääntömomentin 0 yli kuormitustilanteessa. Kytkin saadaan toimimaan pysäyttämällä voimanotto uudelleen. Kytkentänopeus on alle 200 r/min HUOM! Uudelleenkytkeminen on mahdollinen myös voimanoton kiertonopeuden laskiessa Ylikuormituskytkimen käyttöohje HUOMAA! Ylikuormituskytkin ei ole täytönosoitin vaan se on ko neiden suoja ylikuormitusta vasten. Järkevällä käytöllä säästät kytkintä ja kalustoa, jolloin sen käyttöikä pitenee. Voiteluväli: 500 h (erikoisrasva) Kitkakytkimellä varustettujen akseleiden kohdalla tärkeää Ylikuormituksen ja hetkittäisten vääntömomenttihuippujen aikana vääntömomenttia rajoitetaan ja siirretään tasaisesti liukujakson aikana. Tarkista kitkakytkimen toiminta pitemmän seisokin jälkeen ja uuden akselin kohdalla. a.) Mittaa mitta L akseleiden K90, K90/4 ja K94/1 painejousten kohdalla sekä vastaavasti säätöruuvin kohdalla akseleissa K92E ja K92/4E. b) Löysää ruuveja, jolloin kytkinlevyt vapautuvat. Pyöritä kytkintä. c) Kiristä ruuvit mittaan L. Kytkin on nyt valmis käyttöön. K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

41 FETT CZ MazacÌ pl n X h každých X hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Voitelukaavio X h X käyttötunnin välein 40 F 40 kuorman välein 80 F 80 kuorman välein 1 J kerran vuodessa 100 ha 100 ha:n välein FETT RASVA = Voitelunippojen lukumäärä = Voitelunippojen lukumäärä (IV) Katso liite Polttoaineet Liter Litraa * Versio Katso valmistajan ohjeet Smøreplan N X h Hver X. arbeidstime 40 F Hvert 40. lass 80 F Hvert 80. lass 1 J 1 x årlig 100 ha Totalt 100 Hektar FETT FETT = Antall smørenipler = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent DK Smøreplan X h Hver X. driftstime 40 F Hvert 40. læs 80 F Hvert 80. læs 1 J 1 gang årligt 100 ha For hver 100 hektar FETT Fedt = Antal smørenipler = Antal smørenipler (IV) Se smørediagrammet Liter Liter * Udstyrsvariant Se producentens anvisninger LV Eļļošanas plāns X h ik pēc katrām X darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju PL Plan smarowania X h smarowaê co X roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Määrimisplaan EE X h iga X töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT MÄÄRE/ÕLI = määrdeniplite arv = määrdeniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant LT valmistaja kasutusjuhendit Tepimo planas X h kas X eksploatacijos valandas 40 F kas 40 važiavimų 80 F kas 80 važiavimų 1 J 1 kartą per metus 100 ha kas 100 hektarų TEPALAS TEPALAS = slėginių tepalinių skaičius = slėginių tepalinių skaičius (IV) Žr. priedą Eksploatacinės medžiagos Liter Litrai * Variantas Žr. gamintojo instrukciją Smörjschema S X h Varje X:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass 1 J 1 x årligen 100 ha Varje 100:e ha FETT FETT = Antal smörjnipplar = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar 9900-NORDEN_LEGENDE-SCHMIERPL / BA/EL ALLG / BETRIEBSSTOFFVOR

42 FETT 50 h (IV) FETT J (III) (III) (III) (III) (III) 1 J 0,7 Liter 2,5 Liter 3 Liter 3,5 Liter 4 Liter h (100 ) NOVACAT 225 NOVACAT 265 NOVACAT 305 NOVACAT SCHMIERPLAN (379)

43 Voiteluaineet 1997 Huolellinen huolto ja hyvät voiteluaineet vaikuttavat koneen tehoon ja kestoikään. Alla olevat tiedot helpottavat voiteluaineiden valintaa. Kulloinkin käytettävä voiteluaine on merkitty voitelukaaviossa tunnuksella (esim. "III"). Vaihda 4-tahtimoottoreiden öljy 100 käyttötunnin vvälein. Vaihda vaihteistoöljy käyttöohjeiden mukaisesti kuitenkin vähintään kerran vuodessa. Voitelu käyttöohjeiden mukaisesti. Vaihda öljy ja voitele kaikki voitelukohdat ennen seisokkeja (talvivarastointi). Paljaat metalliosat (nivelet jne.) suojataan ruostumiselta. (II) FETT I III (IV) V VI VII ÖL Tunnus Laatuvaatimus HYDRAULIIKKA- ÖLJY HLP DIN osa 2 Moottoriöljy SAE 30 API CD/SF Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 4 tai API-GL5 Litiumrasva (DIN : KP 2K) Puolijuokseva vaihteistorasva (DIN : GOH) yhdistelmärasva (DIN : KP 1R) Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 5 Katso huom - D 43 -

44 Firma Company Société Societá AGIP ARAL I (II) II FETT III IV (IV) V VI VII HUOMIOITAVAA OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNI- VERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAKTO- RAL 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIE- BEÖL HYP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL HYP 90 * Käytettäessä öljykylpyjarruilla varustettua traktoria on käytettävä öljyä, jonka luokitus on J 20 A. ** Hydrauliikkaöljy HLP-(D) + HV *** Kasviöljypohjainen hydrauliikkaöljy HLP + HV on biologisesti hajoavaa, ja sen takia erityisen ympäristöystävällistä. - ÖL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA A FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WIN TERS HALL AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HY- SPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRAC- TORELF ST 15W-30 GETRIEBEÖL MZ 90 M MULTI- HYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO RENOPLEX EP 1 HYPOID 85W-140 OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RHENOX 34 GA O EP POLY G O GETRIEBEÖL B 85W-90 GE- TRIEBEÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 * When working in conjunction with wet-brake tractors, the international specifi cation J 20 A is necessary. NUTO H 32/46/68 NUTO HP 32/46/68 ENAK HLP 32/46/68 ENAK MULTI 46/68 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN HYDRAMOT 1030 MC ** RENOGEAR HYDRA * PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENO- LIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TEL- LUS T 32/T46 TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRA- MOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 GEAROIL GP 80W-90 GEA- ROIL GP 85W-140 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTO- NIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖl - SAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 HOCHDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 PLANTOGEL 2 N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N SPEZ. GETRIEBEFETT H SIMMNIA GREASE O RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOPLEX EP 1 HYPOID EW 90 HYPOID 85W-140 RENOSOD GFO 35 RENOPLEX EP 1 HYPOID EW 90 AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 ** Hydraulic oil HLP-(D) + HV. *** Hydraulic oil with vegetable oil base HLP + HV is biodegradable and is therefore especially safe for the enviroment. AZOLLA ZS 32, 46, 68 EQUI- VIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 HP GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 HD PLUS SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 - MULTI C SAE 85W WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 HYPOID-GETRIEBEÖL 80W-90, 85W-140 -

45 ASENTAMINEN SIVULLE Asennusvaihtoehdot 195 cm Esimerkki: Traktorin leveys on 195 cm. 10 cm 15 cm 7 cm TD 26/96/7 100 cm 1. Asennusvaihtoehto (7 cm) Vetovarsien pultit kiinnitetään piirroksen mukaan. - vasemmalla 10 cm - oikealla 15 cm SB 195 cm TD 26/96/5 20 cm 5 cm 7 cm 17 cm 2 Asennusvaihtoehto (17 cm) Vetovarsien vasemmalla ja oikealla puolella olevat pultit vaihdetaan ja kiinnitetään piirroksen mukaan. - vasemmalla 20 cm - oikealla 5 cm 195 cm 7 cm 17 cm 3. Asennusvaihtoehto (27 cm) kuten kohdassa 2 ja lisäksi - vetovartta siirretään oikealle 10 cm. 27 cm TD 26/96/6 10 cm SEITENVERSATZ (358) - E1 -

46 KORJAUSVIHJEITÄ Korjausvihjeitä Niittopalkin korjaukset Katoavat merkinnät (K1, K2). Ruuvaa mutteri (M) vasta sitten irti, kun kierteen pituus (L) on riittävä vaurioiden välttämiseksi. Varmista, ettei (M) mutteri pääse löystymään. - käyttämällä "Loctite 242:ta" tai vastaavanlaista tuotetta - ja uraa (2x) REP. HINWEISE_397 R-46

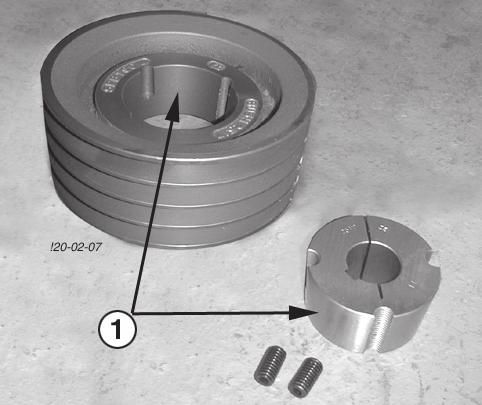

47 TAPER SCHEIBE Montageanleitung für Taper Spannbuchsen Einbau 1. Alle blanken Oberflächen wie Bohrung und Kegelmantel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. 2. Taper Spannbuchse in die Nabe einsetzen und alle Anschlußbohrungen zur Deckung bringen (halbe Gewindebohrungen müssen jeweils halben glatten Bohrungen gegenüberstehen). 3. Gewindestift bzw. Zylinderschrauben leicht einölen und einschrauben. Schrauben noch nicht festziehen. 4. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben. - Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muß ein Rückenspiel vorhanden sein. - Mittels Schraubendreher (DIN 911) Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen Bezeichnung der Buchse Anzugsmoment [Nm] Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und gegebenenfalls korrigieren. - Um das Eindringen von Fremdkörpern zu verhindern, leere Anschlußbohrungen mit Fett füllen. Ausbau 1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdruckbohrungen einschrauben (Pos. 5). 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen läßt. 3. Scheibe mit Buchse von der Welle abnehmen Taper Scheiben_Allg
