1 n:o 34 Runko-ohjattavia metsätraktoreita s. runko-ohjattava pyörätraktori on alkanut Amerikassa viime vuosina syrjäyttää metsäajossa etupyöräohjattavaa pyörätraktoria. Tämä johtuu mm. siitä, että etupyöräohjattava pyörätraktori on vähemmän vakaa sivulle kaltevalla pin nalla ja vaatii suuren tilan kaartei sa. Sen sijaan ns. runko-ohjattava pyörätraktori, jonka runko on keskeltä niveltyvä ja hydraulisilla ylintereiuä oh- ~. ' ~-, :., f.-r:.,...~ ~ ': 1 - ~. ~-=- : ~ -- 4<:. ) Kuva 1. Etupyörillä ohjattavan pyoratroktorin varjopuolena on suuri kääntöalue, koska takapyörät eivät kaarteissa kulje etupyörien jälkiä. Kuva 2. Runko-ohjattavan pyörätraktorin takapyöröt seuraavat kaarteissa etupyörien.,älkiä. Sivulle kaltevalla kaarrepinnal a siirtyy virheellisesti suunnitellun traktorin painopiste helposti tukitason yli, niin että traktori kaatuu. Tällainen on kuvan ylimmäinen traktori. Parhaiten suunniteltu sen sijaan on alin traktori, joka on suhteellisen lyhyt, niin että raide- ja akseliväli ovat likimain yhtä pitkät. Joulukuussa 1962

2 Metsätehon katsaus n:o 34 JOULUKUUSSA 1962 SISÄLLYS: Sivu Runko-ohjattavia metsätraktoreita Erilaiset hankintamenetelmät polttohakerankojen valmistuksessa ja kuljetuksessa Eräitä työtä keventäviä kuormauslaitteita hevoskuljetukseen Kokonaisten runkojen juontokokeiluja orjassa 11 Puutavaran helikopterikuljetuskokeilu orjassa 12 Katsauksen toimittanut Jaakko Salminen jattava, on vakavuutensa, pienen kääntösäteensä ja kaarteissa taka- ja etupyörien hyvän toistensa seuraamisen ja siitä johtuvan traktorin pienen tilantarpeen takia maastokelpoisempi. Runko-ohjattavia pyörätraktoreita on parin viime vuoden aikana kokeiltu myö Ruotsissa. Seuraavassa esitellään muu tamia runko-ohjattavia metsätraktorimerkkejä. 1. Timberjack Kanadalaisessa Timberjack malli 200 D traktorissa on 61 hv dieselmoottori, nelipyöräveto, 6-kudoksiset matalapainerenkaat 16.9 X 30", 8 nopeutta eteen ja 2 taakse nopeuden eteen vaihdellessa km/ h. Etuakseli on py tytasossa liikkuva, mutta taka-akseli on jäykkä. Kaikissa pyörännavoissa on planeettavaihteet ja taka-akselissa on tasauspyörästön lukitsemislaite. Maavara on 47 cm, kääntösäde 1.8 m ja pintapaine kg/cm 2 Traktorin paino puskulevyineen ja takavinttureineen on 3.6 tn. 4-nopeuksisen vintturin uurin vetovoima on 5.5 tn ja vetonopeus m/min. Vintturiköysi kulkee nivelrullien ohjaamana. Timberjackin hinta on n. 3.9 rnilj. mk. Myyjä: Osakeyhtiö Ekströmin Koneliike. Konetta on käytetty pääasiassa kokonaisten puunrunkojen juontoon, mutta myös perävaunun, laikkurin ym. vetoajoneuvona. Kuorrnausta varten se voidaan varustaa kouranosturilla tms.

3 - 3 - Kuva 3. Timberjack malli 200 D. Kuva 4. Kokonaisten runkojen juontoa Garret Tree Farmer traktorilla. 2. Garret Tree Farmer Amerikkalaisessa Garret Tree Farmer traktorissa on 30 tai 48 hv ben iini- tai dieselmoottori, neli pyörä veto, 10 X 28" renkaat, 4 nopeutta eteen suurimman nopeuden ollessa 20 km/h. Maavara on 43 cm, kääntösäde 1.8 m. Etuakselin liikkumisvara pystyta ossa on 45 cm. Takavintturin suurin vetovoima on 5.4 tn. Paino 48 hv moottorilla varustettuna on 2.8 tn. Ruotsissa VSA suoritti keväällä 1961 lyhytaikaisen kokeilun Garret traktorin käytöstä. Kokeilu suoritettiin verrattain tasaisessa maastossa siemenpuuhakkuualueella leimikon tiheyden ollessa 160 m 3 /ha. Puut juonnettiin joko tukkeina ja paperipuulatvoina tai -runkoina tahi kaikki puut kokonaisina runkoina. Puiden latvapäihin oli jo ennen juontoa ki in nitetty apuketjut, joilla puut kiinnitettiin traktorivintturin pääköyteen. Puut vinssattiin aivan traktorin taakse juonto-

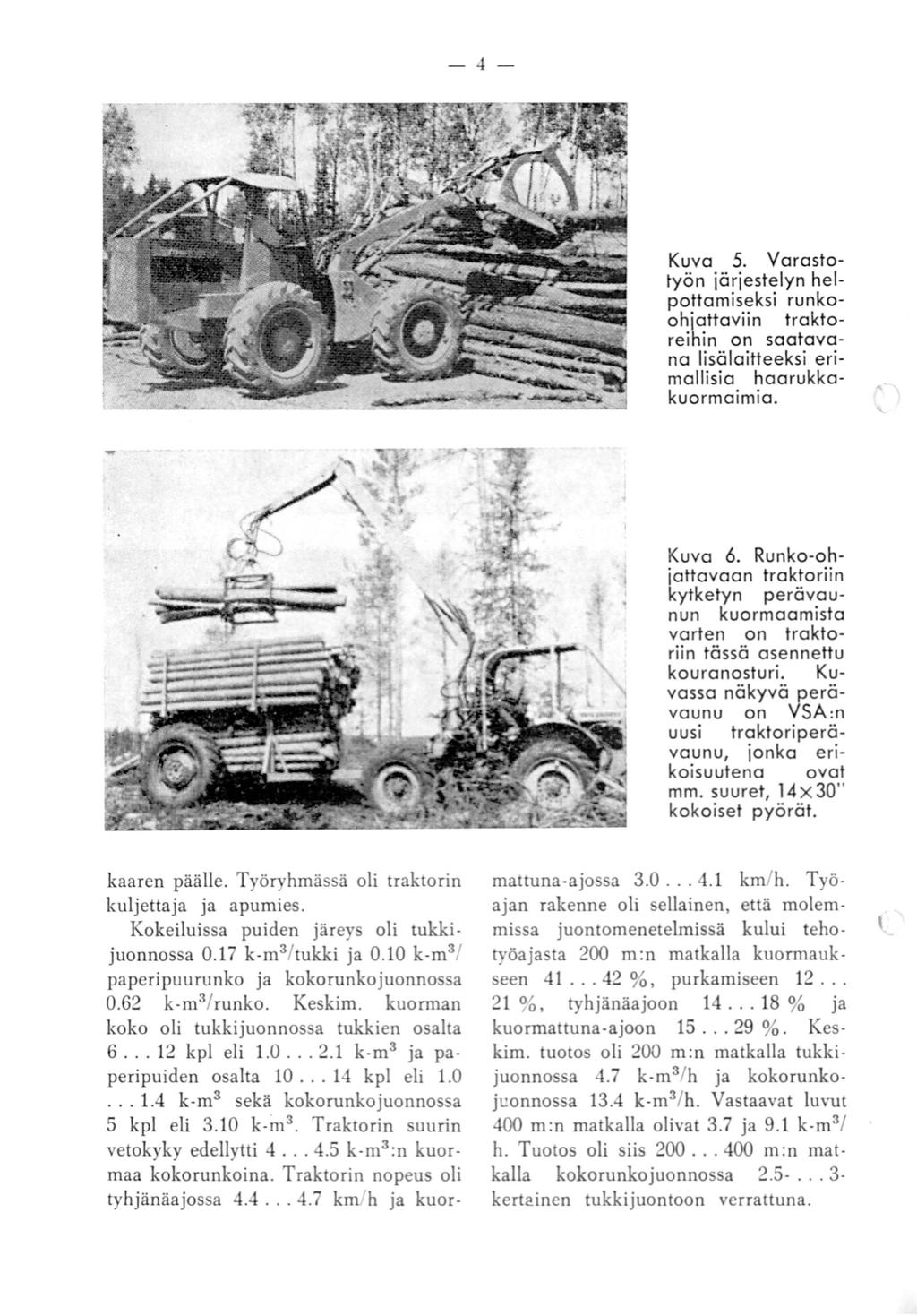

4 -4- Kuva 5. Varostotyön järjestelyn helpottamiseksi runkoohjattaviin traktoreihin on saatavana lisälaitteeksi erimallisia haarukkakuormaimia. Kuva 6. Runko-ohjattavaan troktoriin kytketyn perävaunun kuormaamista varten on troktoriin tässä asennettu kouranosturi. Kuvassa näkyvä perävaunu on VSA :n uusi troktoriperävaunu, jonka erikoisuutena ovat mm. suuret, 14x30" kokoiset pyörät. kaaren päälle. Työryhmässä oli traktorin kuljettaja ja apumies. Kokeiluissa puiden järeys oli tukkijuonnossa 0.17 k-m 3 / tukki ja 0.10 k-m 3 / paperipuurunko ja kokorunkojuonnossa 0.62 k-m 3 / runko. Keskim. kuorman koko oli tukkijuonnossa tukkien osalta kpl eli k-m 3 ja paperipuiden osalta kpl eli k-m 3 sekä kokorunkojuonnos a 5 kpl eli 3.10 k -m 3. Traktorin suurin vetokyky edellytti k-m 3 :n kuormaa kokorunkoina. Traktorin nopeus oli tyhjänäajossa km/h ja kuor- mattuna-ajossa km/ h. Työajan rakenne oli sellainen, että molemmissa juontomenetelmissä kului tehotyöajasta 200 m:n matkalla kuonnaukseen %, purkamiseen %. tyhjänäajoon % ja kuormattuna-ajoon %. Keskim. tuotos oli 200 m :n matkalla tukkijuonnossa 4.7 k-m 3 / h ja kokorunkojuonnossa 13.4 k-m 3 / h. Vastaavat luvut 400 m:n matkalla olivat 3.7 ja 9.1 k-m 3 / h. Tuotos oli siis m:n matkalla kokorunkojuonnossa kert2inen tukkijuontoon verrattuna.

5 - 5 - Kuva 7. " Stålhästen" kokeilutraktori telavaunuineen. Traktori osoittautui ajo-ominaisuuksiltaan hyväksi, maastokelpoiseksi ja käyttövarmaksi sekä huoltonsa puolesta helppohoitoiseksi. Suurimmat vaikeudet konetta kokorunkojuontoon käytettäessä syntyivät varastotyön järjestelyssä. 3. Muita amerikkalaisia runkooh jattavia metsätraktoreita Amerikassa on rakennettu useita runko-ohjattavia metsätraktoreita, kuten Michigan PL 75, Mark IV Forwarder, Dowty Forwarder, Harrison Pulpwood Harvester ym. Nämä ovat yleensä 4- pyörävetoisia ja samalla nopeudella eteen ja taakse kulkevia sekä hv moottorilla ja suurilla samankokoisilla pyörillä varustettuja. Rengaskoko on tavallisesti 15 X ". Kuormatila on k-m 3. Koneiden painot ovat n. 8 tn :n luokkaa. Ajoneuvot ovat usein varustetut joko hydraulisella kouranosturilla taakkoina kuormausta varten tai hydraulisesti ylöskääntyvällä haarukalla nippuina kuormausta varten. 4. "Stålhästen" Ruotsissa on lähinnä kokeilumielessä rakennettu hydraulisesti runko-ohjattava, juontoon tarkoitettu ajoneuvo " Stålhästen", "Teräshevonen". Sen muodostavat 2-pyöräinen, telaketjuilla varustettu 13 hv traktori ja kardaanivetoinen telavaunu. Ohjaamo on traktorin ja telavaunun välissä. Traktorissa on vaihteita 4 eteen ja 4 taakse nopeuksien ollessa samansuuruiset kumpaankin suuntaan. Traktorin pituus on 4.37 m, paino 1.4 tn ja kuorman koko 2 m 3. Ajoneuvo on hyvin maastokelpoinen ja se on varustettu kauko-ohjattavalla juonto- ja kuormausvintturilla. J. S.

6 -6- Erilaiset hankintamenetelmät polttohakerankojen valmistuksessa ja kuljetuksessa Kuva 8. Tälla ista o li suurin osa metsiköistä, joissa tehtiin polttohakerankoja. Polttohakerankojen hankintamenetelmien kehittämiseksi on viime aikoina suoritettu runsaasti kokeiluja ja tutkimuksia. Tällainen tutkimustoiminta on ollut lähinnä Pienpuualan Toimikunnan tehtävänä, ja luonnollisista syistä myös Valtionrautateiden Polttoainetoimisto/ V APO on osoittanut suurta kiinnostusta näihin tutkimuksiin. iinikään Metsäteho on Pienpuualan Toimikunnan rahoittamana suorittanut useita asiaan liittyviä tutkimuksia. Näihin kuuluu mm. polttohakerankojen erilaisten hankintamenetelmien vertailu. Tutkitut hakerankojen hankintamenetelmät olivat seuraavat. Pitkän rangan valmistus roukkupinoon, kolmioristikolle ja vipparoukkupinoon sekä 2-m rangan valmistus pinoon. Kuljetusvälineenä käytettiin Jallu-kärriä, maatalouskärryjä sekä talvella parirekeä. Kolmioristikot ja 2-m ranka ajettiin puoliksi Jallu-kärriUä, puoliksi maatalouskärryillä, roukkupinot kokonaisuudessaan Kuva 9. Kolmioristikko.

7 -7- Kuva 10. Roukkupino (huom. jalakset). Kuva 11. Vipparoukku. Kuva metristä hakerankaa pinossa.

8 8 - Jallu-kärrillä ja vipparoukkupinot talviajona reellä. Hakkuun osalta tutkittiin kahta työntekijää. Työntekijä 1 oli metsätöihin täysin perehtynyt, jota vastoin työntekijä 2 oli jossakin määrin tottumattomampi. Työntekijä 2 käytti moottorisahaa, kun taas työntekijä 1 työskenteli yksinomaan käsityövälineillä. Tarkoituksena oli suorittaa ajo niin, että sama mies olisi ajanut koko tavaramäärän. Talviajon osalta jouduttiin kuitenkin tutkimaan toista miestä. Hakkuun osalta voidaan eri hankintamenetelmistä todeta seuraavaa. Kaikkein hitainta on ollut 2-m rangan teko pinoon. Vipparoukkupinoon teko on ollut n. 10 % ja roukkupinoon teko % nopeampaa kuin 2-m tavaran teko pinoon. Edullisinta on ollut pitkän rangan valmistus kolmioristikolle. Siinä on saavutettu %:n työajan säästö verrattuna 2-m rangan tekoon pinoon. Syynä tähän on ennen kaikkea, että kolmioristikolle tehtäessä jää aikaavievä kehysrakennelman teko kokonaan pois. 2-m rangan valmistuksen hitauteen on pääsyynä, että katkaisuun kuluu hyvin runsaasti aikaa verrattuna muihin hankintamenetelmiin. Hakkuun osalta pyrittiin tutkimaan myös keskimääräisen rungonkoon vaikutusta ajanmenekkiin.. Tällöin rajoituttiin vain niihin työnosiin, joihin rungonkoon voidaan katsoa vaikuttavan (kaato, karsiminen ja katkominen). Työntekijän 1 osalta tutkittiin kahta palstaa, joilla keskimääräinen läpimittaero oli 1.5 cm (8 cm ja 6.5 cm). Pienempiläpimittaisessa leimikossa kului kuutioyksikköä kohti 56 % enemmän aikaa. Tällöin oletettiin muut työvaiheet molemmilla palstoilla samansuuruisiksi. Työntekijällä 2 oli vastaava läpimittaero 1.2 cm ja ajanmenekkiero 29 %. A j o n osalta voidaan todeta seuraavaa. Nopeinta on ollut 2-m rangan ajo Jallu-kärrillä. Maatalouskärryillä ajettaessa on tuotos ollut 13 % pienempi. Roukkupinojen ajo on ollut 5 % hitaampaa kuin 2-m tavaran ajo Jallulla. Mikäli kuormaus tässä tapauksessa olisi voitu kokonaisuudessaan suorittaa hankintamenetelmän edellyttämällä tavalla yhtenä yksikkönä, olisi roukkujen ajo nopeutu nut 9 %. Kolmioristikoiden ajo maatalouskärryillä on ollut 4 % nopeampaa kuin Jallu-kärrillä. Verrattuna 2-m rangan ajoon on se ollut % hitaampaa. Hitainta on ollut vipparoukkujen ajo reellä, 56 % hitaampaa verrattuna 2-m ajoon Jallulla. Tässä tapauksessa on tulos kuitenkin monien seikkojen vuoksi epävarma. Rangat nimittäin jouduttiin runsaan lumen vuoksi kuormaamaan yksin kappalein, ja ajon suoritti toinen mies kuin syksyllä. H a k k u u j a a j o y h d i s te t t y n ä on pitkän rangan hankinta ollut kaikissa tapauksissa edullisempaa kuin hankinta 2-metrisenä. Vipparoukkujen osalta tämä kuitenkin on vain olettamus. Edullisin metsävarastomuodostelma on ollut kolmioristikko, jossa tuotos on keskim. 21 % parempi kuin 2-metrisen rangan teossa pinoon. Roukkupinoilla vastaava luku on 13 % ja hankintatavan edellyttämällä tavalla kuormattuna %. M.K.

9 -9- Eräitä työtä keventäviä kuormauslaitteita hevoskuljetukseen Ruotsalaiset tutkimuslaitokset VSA ja MSA ovat viime aikoina selvitelleet kuormauksen keventämistä hevoskul je tuksen yhteydessä. Tähän ovat antaneet sysäyksen ennen kaikkea kuormaustyön osuuden kasvaminen ajomatkojen lyhen tyessä sekä raskaan nostotyön aiheutta mien selkäsairauksien estäminen. Seu raavien kuormauslaitteiden käyttöä suo sitellaan. 1. Tavallinen kuormauskanki siihen kiinnitettyine kettinkeineen ja 35 cm pit kine tukiputkineen. Nostettaessa tukki joutuu aluksi tukiputken kannattamaksi, jolloin kangen asentoa voidaan muuttaa. Kuormauskangen kuljettamista varten suositellaan sen kiinnittämistä päässä olevasta koukusta reen pankon takareu naan lyötyyn renkaaseen. Laite soveltuu käytettäväksi lumettomassa tai vähälumisessa maastossa. Kuva 14. Jolu nos Iin. 2. JoLu on väkiviputyyppiä oleva nostin, joka soveltuu etenkin kiinnijää tyneiden tukkien kuormaukseen. Kuor mattaessa laite asetetaan tukin lähelle ja nosto suoritetaan pumppaamalla kädensi jasta. Kuva 13. Tukin kuormausta kuormaus kangella siihen kiinnitettyine kettinkei neen ja tukiputkineen. Tukiputki on kiinnitetty koukulla kettinkiin. Tukki on oheisessa asennossa tukiputken va rassa. 3. MSA:n suunnittelema käsikäyttöinen nosturi on tarkoitettu lähinnä puutavaran kuormaukseen kumipyöräajo neuvoihin. Nosturi on asennettu esim. Fössingen vaunun etuosaan. Nosturissa on kääntyvä, n. 1.5 m:n pituinen puomi, ja sen nostokyky on n. 650 kg.

10 Kuva 15. MSA:n suunnittelema käsikäyttöinen nosturi Fössingen - vaunun etuosaan asennettuna. Kuva 16. Käsikäyttöinen HIAB 410 Bambino nosturi. 4. HIAB 410 Bambino on käsikäyttöinen nosturi. Siinä on täysin ympäri kääntyvä ja jatkettava, n m pitkä puomi. Nostokorkeus on 1.8 m lavan yläpuolelle ja nostokyky 0.65 m:n puo milla 500 kg, mutta 1.45 m :n puomilla 250 kg. Kokonaispaino on n. 63 kg. Hinta: mk. J. s.

11 Kokonaisten runkojen juontokokeiluja Norjassa 1. Norjan metsäntutkimuslaitoksessa on prof. Samsetin johdolla rakennettu " Samson" metsätraktori, joka on tarkoitettu lähinnä kokonaisten runkojen juontoon. Tässä pyörätelatyy ppisessä traktorissa on 42 hv:n dieselmoottori, 2-rumpuinen vintturi sekä takaosassa hydraulisesti liikuteltava kuormalava hydrau lisesti puristuvine sivutuki- neen. Traktori on vielä kokeiluasteella. 2. Norjassa on kokeiltu kokorunkojuontoa myös Unimog-traktorilla, joka on varustettu 2-rumpuisella 3 tn :n vintturilla. Tuotoksen on ilmoitettu olleen hyvässä metsässä ja edullisissa olosuhteissa 3 miehen työryhmällä alle 1 km:n matkalla jopa 300 k-m3/pv. ]. S. Kuv~. 17. No.~jalainen Samson metsätraktori. Kuva 18. Kokorunkojuontoa Unimog traktorilla.
