Tuula Nurttila. QIAgility-pipetointirobottien verifiointi

Transkriptio

1 Tuula Nurttila QIAgility-pipetointirobottien verifiointi Metropolia Ammattikorkeakoulu Laboratorioanalyytikko Laboratorioalan koulutusohjelma Opinnäytetyö

2 ALKULAUSE Opinnäytetyö tehtiin Keskusrikospoliisin Rikosteknisen laboratorion biologian linjalla Vantaan Jokiniemessä syksyllä Haluan kiittää projektipäällikköä rikoskemisti Laura Hirvasta kirjallisen- ja käytännöntyön ohjauksesta sekä rikoskemisti Markus Pirttimaata avusta laitteiden kanssa. Lisäksi kiitän tutoropettajaani ja opinnäytetyötäni ohjannutta lehtori Tiina Soinista tuesta ja ohjauksesta. Kiitän myös perhettäni, ystäviäni ja muuta laboratorion henkilökuntaa ainaisesta tuesta ja kannustuksesta. Vantaalla Tuula Nurttila

3 Tiivistelmä Tekijä Otsikko Sivumäärä Tutkinto Tuula Nurttila QIAgility-pipetointirobottien verifiointi 39 sivua + 1 liite Laboratorioanalyytikko (amk) Koulutusohjelma Laboratorioala Ohjaajat Rikoskemisti Laura Hirvas Lehtori Tiina Soininen Opinnäytetyö tehtiin syksyllä 2011 Keskusrikospoliisin rikosteknisen laboratorion biologian linjalla Vantaalla. Työn tavoitteena oli verifioida kaksi Qiagenin QIAgility-pipetointirobottia kvantitatiivisen PCR:n reaktioreagenssien annosteluvaiheen ja PCR:n laimennosvaiheen automatisoimiseksi. Työssä tarkastellut spesifikaatiot olivat toistettavuus, luotettavuus, herkkyys ja tulosten oikeellisuus. Ongelmat pipetointirobotin toiminnassa aiheuttivat sen, että useiden toimintatestien näytteiden qpcr-monistuksessa havaittiin satunnaista epäspesifistä monistumista. Ongelmaa yritettiin ratkaista erilaisilla toimenpiteillä, kuten QIAgility-pipetointirobotin uudelleenkalibroinnilla. Toimenpiteillä ei kuitenkaan ollut vaikutusta pipetointirobotin toimintaan. Myöhemmin QIAgilityista löydettiin muutamia valmistusvirheitä, jotka saatiin korjattua. Työssä ilmenneiden ongelmien vuoksi laitteiden valmistajille tullaan pitämään kertauskoulutusta laitteiden valmistuksessa ilmenneiden huolimattomuuksien vuoksi. Ajan puutteen vuoksi opinnäytetyön tavoitteisiin ei vielä päästy. Qiagenin QIAgilitypipetointirobottien sekä työn ohessa käytettyjen Qiagenin Rotor-Gene Q-qPCR -laitteiden verifiointia ja Qiagenin Investigator TM Quantiplex -kitin testausta jatketaan edelleen Keskusrikospoliisin rikosteknisessä laboratoriossa. Avainsanat QIAgility-pipetointirobotti, verifiointi

4 Abstract Author Title Number of Pages Degree Tuula Nurttila Verifying of QIAgility-pipetting robots 39 pages + 1 appendix Bachelor of Science Degree Programme Laboratory Services Instructors Laura Hirvas, Forensic DNA-expert Tiina Soininen, Lecturer The thesis was made at the National Bureau of Investigation s laboratory in the line of biology in Vantaa in autumn The goal of the work was to verify Qiagen s two QIAgility-pipetting robots to automate quantitative-pcr s dose of reaction reagents and PCR-reactions dilution. The specifications which were examined were repeatability, reliability, sensitivity and accuracy of measurement. The problems with functioning of pipetting robots caused random non-specific amplification of the DNA in many tests. The samples of tests were amplified with qpcr. Resolving the problems was attempted with several actions, for example recalibrating the QIAgility-pipetting robots, but those actions didn t affect the function of devices. Later, there were found couple of manufacturing errors, which were repaired. Because of the carelessness in manufacturing of the pipetting robots caused problems, which were found during the tests of devices function, the manufacturer will be reeducated. The goals of the thesis weren t reached because of lack of time. Verifying of the Qiagens QIAgility pipetting robots and the Rotor-Gene Q-qPCR device and testing of Qiagens Investigator TM Quantiplex Kit needs to be continued in the National Bureau of Investigation s laboratory. Keywords QIAgility-pipetting robot, verify

5 1 Sisällys 1 Johdanto 2 2 Teoria DNA-analytiikka qpcr Yleistä qpcr-laitteisto Verifiointi 14 3 QIAgility-pipetointirobotin toiminnan testaus Näytteet Investigator TM Quantiplex Kit Esivalmistelut Toimintatestit QIAgility-pipetointirobotin käyttöönotto Toimintatestit QIAgility-demo -laitteella Toimintatestit QIAgilityilla A ja B 28 4 Tulokset QIAgility-demo -laite QIAgilityt A ja B 37 5 Johtopäätökset 39 Liitteet Liite 1. Toistettavuus- ja luotettavuustestin tulokset.

6 2 1 Johdanto Opinnäytetyö tehtiin Keskusrikospoliisin Rikosteknisen laboratorion biologian osastolla. Rikostutkinnassa käytetään DNA-tutkimuksia yksilöntunnistusmenetelmänä. Tutkimukset ovat vertailututkimuksia, joissa verrataan rikospaikkanäytteistä saatuja DNAtunnisteita DNA-rekisterissä olevien henkilöiden tai rikospaikkanäytteiden DNAtunnisteisiin tai muuten tunnettujen henkilöiden (epäilty) DNA-tunnisteisiin. Periaatteessa tutkimus voidaan tehdä kaikesta materiaalista, joka sisältää ihmisen tumallisia soluja. Useimmiten kuitenkin tutkimus kohdistuu näytteisiin, jotka sisältävät verta, sylkeä, ihosoluja tai siemennestettä. DNA-tutkimuksissa määritetään näytteen DNApitoisuus, jota voidaan käyttää apuna polymeraasiketjureaktio- eli PCR-monistuksen tehokkuuden optimoinnissa. Koska rikoksiin liittyvien näytteiden määrät ja pitoisuudet ovat hyvin pieniä, reaaliaikainen kvantitatiivinen PCR eli qpcr on erittäin tärkeä ja hyödyllinen menetelmä. Työn tavoitteena oli verifioida Qiagenin QIAgility-pipetointirobotti, jotta voitaisiin automatisoida kvantitatiivisen PCR:n reaktioreagenssien annostelu, sekä nykyään manuaalisesti tehtävä näytteiden laimennus PCR-monistusta varten. Laitteen käyttöönotto nopeuttaisi työvaiheiden kulkua ja siten näytteiden kulkua laboratoriossa samalla vähentäen virheen mahdollisuutta, jota manuaalipipetoinnissa voidaan kohdata. Pipetointirobotin toimivuuden testauksen ohella käytettiin Qiagenin Rotor-Gene Q-qPCR -laitetta, sekä sen kanssa yhteensopivaa Qiagenin Investigator TM Quantiplex-kvantitaatiokittiä, joilla monistettiin robotin pipetoimien näytteiden DNA:ta.

7 3 2 Teoria 2.1 DNA-analytiikka Rikospaikkanäytteiden tutkimisen ongelmalliseksi tekee se, että tahranäytteet sisältävät paljon muutakin materiaalia kuin DNA:ta. Näytteissä oleva muu materiaali aiheuttaa helposti inhibitiota. Eristysmenetelmän tarkoituksena on erotella DNA-molekyyleistä niitä suojelevat ja pakkaavat proteiinit sekä muu solumateriaali. DNA-tutkimus tehdään tahranäytteille, jotka voivat olla peräisin esimerkiksi vaatteista, tavaroista ja ihmisen iholta tai limakalvoilta. Aluksi näytteille tehdään DNA:n eristys mahdollisimman puhtaan DNA:n saamiseksi. Tämän jälkeen näytteet kvantitoidaan, jolloin saadaan selville näytteiden pitoisuus qpcr-reaktioiden optimoimiseksi. Rikospaikkanäytteiden DNA-pitoisuudet ovat yleensä hyvin pieniä, joten kvantitoinnin jälkeen osaa näytteistä täytyy konsentroida. Konsentroinnin jälkeen näytteille tehdään qpcrajo DNA:n monistamiseksi. Monistetut PCR-tuotteet erotellaan vielä kapillaarielektroforeesilla. Lopuksi verrataan mahdollisesti saatuja tunnisteita joko epäiltyjen DNAtunnisteisiin tai DNA-rekisterin DNA-tunnisteisiin. Tahranäytteissä on usein jotakin, joka inhiboi, mikä vaikuttaa DNA:n monistukseen PCR:lla. Yleisimpiä inhibiittoreita ovat hemi ja humiinihappo. Kun veren hemi hapettuu, syntyy hematiinia, joka on jäljitetty inhiboivan polymeraasiaktiivisuutta. Humiinihappo on maa-aineksen yksi pääkomponenteista. Sitä on siis yleisimmin näytteissä, jotka on otettu maassa olevasta tahrasta. Käyttämällä Qiagenin Investigator TM Quantiplex-kittiä, kitin sisäinen kontrolli pystyy havaitsemaan hematiinin läsnäolon, kun näytteessä on maksimissaan 110 µm hematiinia, joka on loppukonsentraatio. Se vastaa DNA-näytteen konsentraatiota 1,375 mm, kun käytetään suositeltua 2 µl:n näytetilavuutta qpcrreaktioissa. Vastaavasti kitillä saadaan määritettyä luotettavasti näytteen DNApitoisuus, kun humiinihappoa on näytteessä maksimissaan 20 ng/µl. Tämä vastaa DNAnäytteen konsentraatiota 250 ng/µl käytettäessä 2 µl:n näytetilavuutta. Muita inhiboivia tekijöitä tahranäytteissä ovat muun muassa kankaiden indigo-väri, luiden ja hampaiden kalsium sekä nahan ja tietyn tyyppisten kasvimateriaalien tanniinihappo. [22.]

8 4 Rikospaikkanäytteiden yleisin DNA:n eristysmenetelmä on chelex-eristys. Chelex 100:n (Bio-Rad Laboratories, Hercules, CA) käyttö perustuu kelatiini-resiinin käyttöön. Ioninvaihto-resiini chelex koostuu styreenidivinyylibentseenikopolymeereista sisältäen imonoasetaatti-ioneja, jotka toimivat kuin kelatiini-ryhmät sitoutuessaan polyvalentteihin metalli-ioneihin, kuten magnesiumiin. Kun reaktioista poistetaan magnesium, DNA:ta hajottavat nukleaasientsyymit inaktivoituvat, ja siten DNA-molekyylit ovat turvassa. [1; 2, s ] Useimmissa ohjeissa näytteisiin, kuten veritahroihin, lisätään 5 prosenttista chelexsuspensiota (ph 9-11), jota sekoitetaan magneettisekoittajalla. Lisäksi näytteisiin lisätään proteinaasi-k-seriiniä, joka puhdistaa näytteet kontaminoivista proteiineista sekä inaktivoi muut entsymaattiset tapahtumat ja nukleaasit, jotka voivat heikentää DNA:ta tai RNA:ta puhdistuksen aikana. Eristettäessä DNA:ta spermasta näytteisiin lisätään myös DDT:tä (C 14 H 9 Cl 5 ) siittiösolujen hajottamiseksi, koska pelkkä proteinaasi-k ei pysty hajottamaan vahvaa solukalvoa. Tämän jälkeen näytteitä keitetään useita minuutteja, jolloin proteinaasi-k:n ja DDT:n läsnä ollessa, solut hajoavat ja DNA vapautuu. Lähellä 100 C lämpötilaa olevat lämpötilat denaturoivat DNA:n ja samalla solumembraanit hajoaa ja solujen proteiinit tuhoutuu. Pienellä sentrifugoinnilla saadaan chelex ja muu solujäte eroon supernatantista, jossa denaturoitu DNA on. Koska chelex denaturoi kaksijuosteisen DNA:n tuottaen yksijuosteista DNA:ta, eristystuotteita voidaan käyttää vain PCR-pohjaisissa menetelmissä. Eristysmenetelmän etuna kuitenkin on, että eristykseen voidaan käyttää yhtä ainoaa putkea, jolloin kontaminaatiovaara pienenee huomattavasti. Chelexin käyttö lisäksi vähentää näytteissä mahdollisesti olevien inhiboivien komponenttien vaikutusta, joka jatkossa helpotta näytteiden todellisen DNA-konsentraation selvittämistä. Vaikka yleensä toiveena on, että tahranäyte on mahdollisimman vahva eli sisältää mahdollisimman paljon ihmisen tumallisia soluja, veritahrat tekevät poikkeuksen. Pienestäkin veritahrasta voidaan saada kelpo DNAtunniste, jolloin vältetään veren hematiinin helposti aiheuttama määrityksiä haittaava inhibitio. [1; 2, s ; 3; 4.]

9 5 2.2 qpcr Yleistä Jotta loppujen lopuksi rikospaikkanäytteestä saadaan tunniste, on se ensin kvantitoitava PCR-menetelmää käyttämällä. Kun tiedetään näytteiden DNA-pitoisuus, voidaan optimoida DNA:n monistusreaktiot. DNA:n monistus tehdään käyttämällä qpcr:ta. Tuolloin DNA:n monistumista voidaan seurata reaaliaikaisesti sopivan detektorin ja PCR-laitteeseen liitetyn tietokoneen avulla. Tietokoneohjelma piirtää monistumisesta reaaliaikaista kuvaajaa, jossa x-akselilla on syklit ja y-akselilla fluoresenssin määrä, kuten kuvassa 1. [5; 6; 7; 8; 9.] Kuva 1. qpcr-monistuskäyrä, jossa y-akseli on logaritminen [9]. Reaktioihin lisätään fluoresoiva koetin tai leima, joka fluoresoi sitoutuessaan monistuneeseen PCR-tuotteeseen. Se, kuinka monta PCR-sykliä tarvitaan, jotta fluoresenssi alkaa lisääntyä merkittävästi, on suhteessa näytteessä olevan alkuperäisen DNA:n määrään; mitä enemmän monistuvaa tuotetta reaktiossa on, sitä aiemmin muodostunut spesifi fluoresenssi havaitaan. [5; 6; 7; 8; 9.]

10 6 PCR-monistuksen jälkeen jokaiselle näytteelle määritetään kynnyssykliarvo, C(t)-arvo, joka on kohta, jossa näytteen fluoresenssi leikkaa kynnysarvoviivan. Kynnysarvoviiva asetetaan pohjaviivan yläpuolelle kohtaan, jossa monistuskäyrä kasvaa eksponentiaalisesti (kuva 1). Tämä tarkoittaa fluoresenssin tasoa, jossa qpcr-tuotteen fluoresenssi on detektoitavissa eli kohta, jossa fluoresenssi kohoaa taustafluoresenssin yläpuolelle. Standardisuoran ja C(t)-arvon avulla saadaan laskettua tuntemattomassa näytteessä olevan DNA:n määrä. Reaktioiden tehokkuus voidaan myös määrittää standardisuoran avulla, jolloin kulmakerroin (slope) on -3,6 ja -3,1 välillä, mikä vastaa %:n tehokkuutta. [5; 6; 7; 8; 9; 16.] Fluoresenssi on ilmiö, jossa molekyyli absorboi valoa emittoiden eli vapauttaen siten fotonin. Fluoresenssin periaate on kuvattu kuvassa 2. Kuva 2. Fluoresenssin periaate [10]. Valon absorptiolla eli imeytymisellä molekyyliin (kohta 1) saadaan aikaan viritystila, jossa atomin elektroni siirtyy korkeammalle energiatasolle, tapahtumaa kutsutaan eksitaatioksi (kohta 2). Viritystilan purkautuessa elektroni palaa korkeammalta energiatasolta takaisin alemmalle tasolle, jolloin syntyy emissio eli syntyy säteilyä, ja fotoni vapautuu (kohta 3). [5; 10; 11; 12.] qpcr:ssa detektoinnin apuna käytetään DNA:han sitoutuvia fluoroforeja, joiden emissio voidaan detektoida eri aallonpituuksilla. Pääpiirteittäin erilaiset fluorofori-kemiat voidaan jakaa kahteen eri ryhmään, spesifisiin ja epäspesifisiin kemioihin. Yhteistä eri fluorofori-kemioilla on niissä käytettyjen fluoroforien lähettämän signaalin vahvuuden verrannollisuus syntyneen tuotteen määrään. [13; 14.]

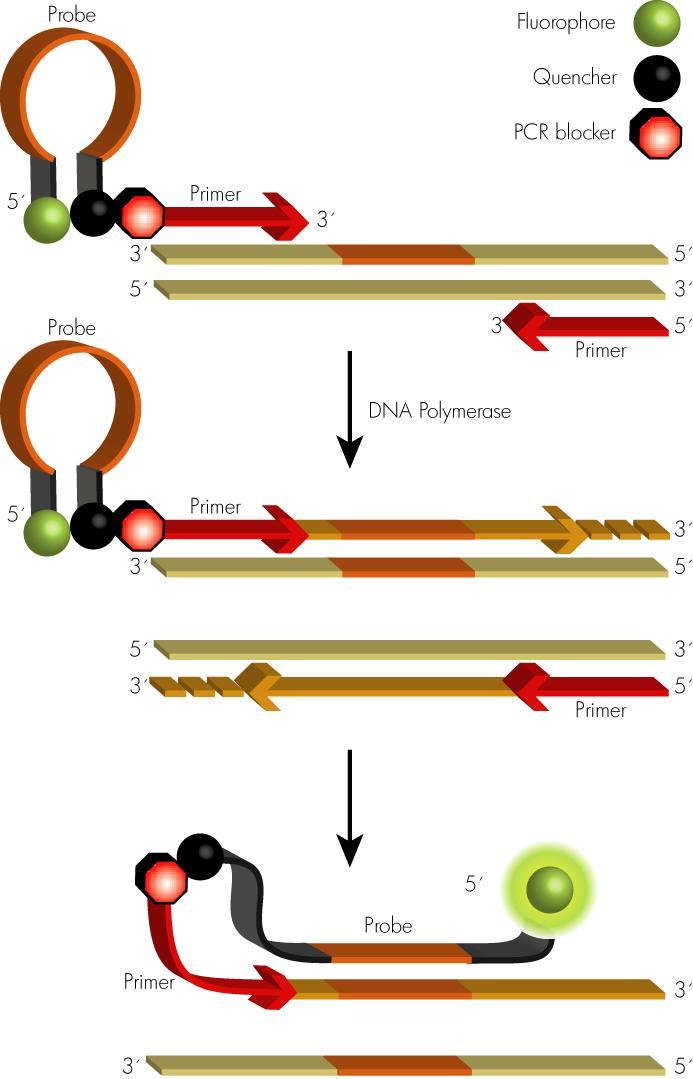

11 7 Qiagenin Investigator TM Quantiplex-kitin toiminta perustuu Scorpion-alukkeiden eli primerien käyttöön, joiden toiminta muistuttaa fluoresoivalla väriaineella leimattua hyrdolyysikoetin TaqMania. Scorpion-alukkeiden toimintaperiaate on esitetty kuvassa 3. Kuva 3. Scorpion-alukkeiden toimintaperiaate [23]. Kitin alukeseoksen sisältämät Scorpion-alukkeet ovat monitoiminnallisia molekyylejä, jotka sisältävät PCR-alukkeet sitoutuneena kovalenttisesti koettimeen eli probeen. Alukkeet ovat erittäin tunnettuja, koska ne hybridisoituvat niin nopeasti kohdesekvenssiin intramolekulaarisen reaktion kautta. [22; 23.]

12 8 Aluke on linkittyneenä kohde-spesifiseen koettimeen PCR-estäjän (kuvassa 3 PCR blocker) kautta. Alukkeen 5 -päähän on sitoutuneena fluorofori ja 3 -päähän sammuttaja eli quencher. PCR-estäjä estää läpiluvun monistuksen aikana, joka johtaisi neularakenteen aukeamiseen ja siten fluoresenssin kohoamiseen, vaikka kohdesekvenssi puuttuisikin vielä. Alukkeen ympärillä olevat sekvenssit ovat komplementaarisia toisilleen, mikä johtaa neularakenteen muodostumiseen. Fluorofori ja sammuttaja ovat lähekkäin, mikä estää fluoroforia fluoresoimasta. Jotta signaalin esto onnistuu, koettimet ovat yleensä alle 30 bp:n pituisia. Monistuksessa kohdesekvenssin ekstensio alkaa koettimen Scorpion-alukkeen päästä. Denaturaation aikana neularakenne aukeaa, jolloin Scorpion-alukkeen sisältävä koetinsekvenssi sitoutuu monistuneeseen komplementaariseen kohdesekvenssiin. Neularakennetta ei enää muodostu eli koettimen sitoutuessa PCR-monistustuotteeseen fluorofori ja sammuttaja ajautuvat erilleen. Fluorofori alkaa siten fluoresoida sille tunnusomaista fluoresenssia, jonka määrä lisääntyy entisestään monistuksen edetessä. [22; 23.] qpcr-laitteisto qpcr-laitteisto koostuu pääasiassa kolmesta eri osasta: lämpömekanismista, valonlähteestä ja detektorista. Koska laitteisto on suljettu, riski näytteiden kontaminoitumiseen on hyvin pieni. qpcr-laitteiston lämpöyksikkö on toiminnaltaan samanlainen kuin tavallisessa PCR-laitteessa. Rakenteeltaan se kuitenkin poikkeaa sen verran, että sillä tulee pystyä mittaamaan fluoresenssia. Riippuen käytetystä detektointikemiasta fluoresenssi mitataan jokaisen syklin lopussa joko annealing- tai ekstensio -vaiheen jälkeen. Kuvassa 4 on esitetty fluoresenssin detektoinnin periaate. [15; 7; 19; 6.]

13 9 Kuva 4. qpcr laitteen toimintaperiaate [15]. Fluoroforit, joita käytetään qpcr:ssa, vaativat eksitoituakseen valonlähteen. Laitteissa käytettäviä valonlähteitä ovat LED:t, argon-ionilaser, ksenonlamppu sekä kvartsihalogeeni-tungstenlamppu. Eksitaatiosuodatinta, jolla voidaan valita haluttu eksitaatioaallonpituus, käytetään halogeenilamppujen, sekä yleensä myös LED-valojen kanssa. Laser-valo lähettää valoa tietyllä aallonpituudella, joten silloin eksitaatiosuodatinta ei tarvita. Valo heijastetaan näytteen läpi, jolloin syntyy käytetylle fluoroforille spesifinen emissioaallonpituus. Jotta se saadaan erotetuksi hajavalosta, tarvitaan emissiosuodatin. Mitä useampi emissiosuodatin laitteessa on, sitä useampaa emissioaallonpituutta laitteella voidaan mitata. Laitteen suorituskykyyn vaikuttaa myös se, millainen suodattimien optinen laatu on. [15; 7; 19; 6.]

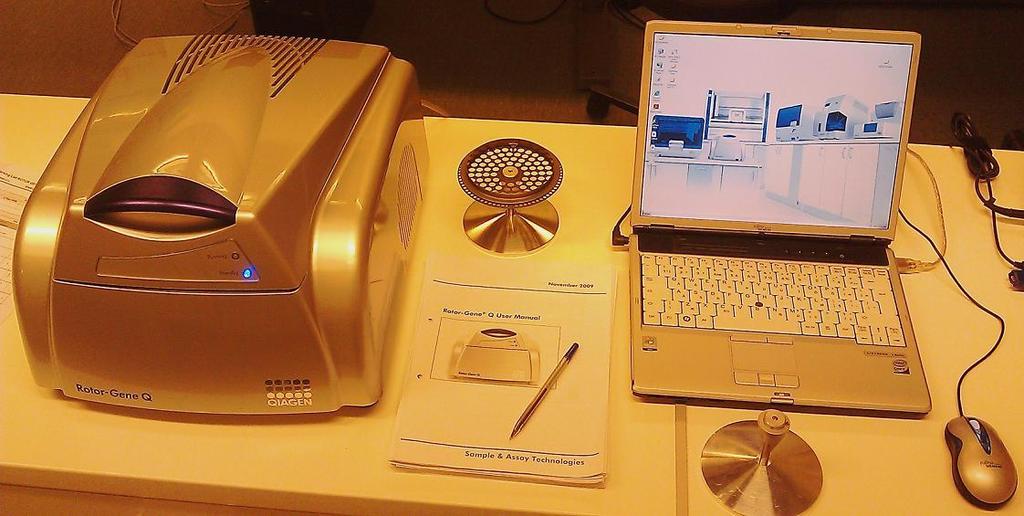

14 Rotor-Gene Q QIAgility-pipetointirobotin ohella työssä käytettiin Rotor-Gene Q-qPCR laitetta. Kuten kuvasta 5 nähdään, telineessä, johon Rotor-Disc laitetaan, on reikiä, jotka mahdollistavat ilmavirran vapaan liikkumisen näytetilassa. Näin saadaan aikaan tehokkaasti reaktiotilan lämmitys ja viilennys sekä varmistetaan, että kaikilla näytteillä on sama lämpötila. Kuva 5. Näytteet valmiina qpcr-ajoon. qpcr-ajon ollessa käynnissä näytteet pyörivät laitteessa kuin käytettäessä sentrifugia. Näytteet ovat linjassa detektointioptiikan kanssa ja menevät 150 millisekunnin välein eksitaatio/detektio-optiikan ohi mahdollistaen erittäin nopean tiedonkeräyksen DNA:n monistumisesta. Lämpötilan ja detektoinnin yhdenmukaisuus näytteiden välillä sekä sentrifugiominaisuus eliminoivat näytekohtaisen vaihtelun ja reunaefektin. Näin ollen Rotor-Gene Q-qPCR -laite on markkinoiden tarkin ja monipuolisin tällä hetkellä. [21.] Rotor-Gene Q-qPCR -laitteessa on kuusi erillistä LED-valonlähdettä, joita voidaan yhdistellä käytettäväksi kuuden erilaisen detektiofiltterin ja erittäin herkän PMT-detektorin kanssa. Näin mahdollistuu laajan mittausalueen käyttö: eksitaatio aallonpituuksilla nm ja detektio aallonpituuksilla nm. Markkinoiden laajin mittausalue, UV-valosta infrapuna-aallonpituuksiin, mahdollistaa lähes minkä vain fluorofori-kemian käytön tulevaisuudessa, koska qpcr-laitteen ohjelmalla voidaan luoda uusia eksitaatiodetektioaallonpituus-yhdistelmiä. [21.]

15 Bio-Rad Tarkoituksena on, että biologian osastolla nykyään käytössä oleva kokoonpano, Bio- Radin PTC-0200-perusrunko ja CHROMO4-detektori/lämpötilayksikkö, korvataan uudella Qiagenin Rotor-Gene Q-qPCR -laitteella, joka nähdään kuvassa 6. Kuva 6. Rotor-Gene Q-qPCR -laite. Bio-Radin PCR-laitteen huonona puolena ovat näytteiden kiinteät näytepaikat, joiden takia lämpötila näytteiden välillä saattaa vaihdella ja siten tulokset eivät ole suoraan täysin verrattavissa keskenään. Näytteitä lämmittävän kannen jäähdytys on hidasta, koska lämmin ilma ei pääse kiertämään suljetussa reaktiotilassa. Käytettäessä laitetta on myös tärkeää tarkastaa, ettei näytekuopissa ole kuplia, koska ne haittaavat mittausta. Lisäksi mittauskapasiteetti on hieman suppeampi, kuin Qiagenin Rotor-Gene Q- qpcr -laitteen, koska siinä on vain neljä LED-valonlähdettä ja neljä fotodiodia, ja detektointi on mahdollista vain neljällä eri värillä samalla kertaa.

16 12 Käytettäessä Rotor-Gene Q-qPCR -laitetta yhdessä Qiagenin Investigator TM Quantiplexkitin kanssa reaktioaika on huomattavasti lyhyempi, kuin nykyisin biologian osastolla käytössä olevalla Bio-Radin PCR-kokoonpanon, ja Applied Biosystemsin Quantifiler TM Human DNA Quantification-kitin yhdistelmällä. Lyhyt reaktioaika nopeuttaisi näytteiden kulkua laboratoriossa, mikä olisi erittäin tärkeää näytemäärien kasvaessa kaiken aikaa QIAgility Rotor-Gene Q-qPCR -laitteen ohella voidaan käyttää QIAgility-pipetointirobottia (kuva 7). Kuva 7. QIAgility-pipetointirobotti. QIAgility-pipetointirobotilla voidaan pipetoida 100 PCR-reaktiota noin puolessa tunnissa. Korkealaatuinen pipetointi saadaan aikaan käyttämällä nestepinnan tunnistusta ja filtterikärkiä. Lisäksi laitteen asetuksista on mahdollista valita UV-valon käyttö, jolla voidaan poistaa työpöydältä mahdolliset kontaminaatiot. Samoin voidaan valita HEPAfiltterin käyttö, joka pitää laitteen sisällä olevan ilman puhtaana PCR-reaktioiden pipetoinnin aikana. [20.]

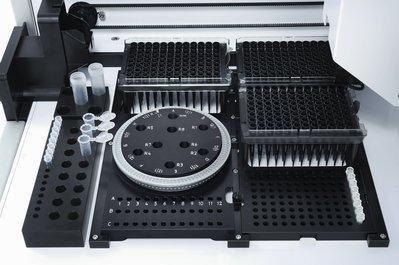

17 13 Alla on kuva QIAgility-pipetointirobotin hallinnointiin käytettävästä QIAgility-ohjelmasta, jonka työpöytä koostuu seuraavista osista: reaktioseos (M1), reagenssit (R1), näytteet (B1) sekä levyt/putket (C2). Lisäksi kohdassa A1 on 200 µl:n kärkiä ja kohdissa A2 ja B2 on 50 µl:n kärkiä. [20.] Kuva 8. QIAgility-ohjelman työpöytä [20]. QIAgility-pipetointirobotin hallinnointiin käytettävän QIAgility-ohjelman työpöytä vastaa pipetointirobotin työpöytää (kuva 9), joten erilaisten pipetointiohjelmien luominen on helppoa. Kuva 9. QIAgility-pipetointirobotin työpöytä [20].

18 Verifiointi Menetelmän kelpoistamisella eli validoinnilla tarkoitetaan mittausten sarjaa, joiden avulla osoitetaan analyysimenetelmän tuottavan oikeita tuloksia. Sen avulla tutkimalla ja puolueettomalla näytöllä varmistetaan, että menetelmä täyttää käyttötarkoituksen asettamat vaatimukset. Olemassa oleva taustatieto ja validoinnin tuloksena syntyvä tieto kerätään yhteen ja niiden perusteella todetaan onko menetelmä luotettava ja arvioidaan sen soveltuvuus aiottuun käyttötarkoitukseen. Validoinnin avulla saadaan tietää menetelmien kriittiset tekijät, ja saadun validointitiedon avulla saadaan määritettyä menetelmän toimintarajat. [17; 12.] Mikäli menetelmiin on tehty oleellisia muutoksia, tehdään uudelleenvalidointi. Siinä määritettyjen spesifikaatioiden esimerkiksi toistettavuus ja luotettavuus todentamista kutsutaan verifioinniksi. Menetelmän verifioinnilla laboratorio todentaa, että saatavien tulosten tarkkuus ja mittausalue täyttävät laboratorion ja asiakkaan asettamat tarpeet. Käytännössä verifoinilla tarkoitetaan validointia suppeampaa menetelmän testausta. Menetelmävastuuhenkilö päättää tapauskohtaisesti verifioinnin laajuuden. [18; 17.] Työssä tarkastellut spesifikaatiot olivat toistettavuus, luotettavuus, herkkyys ja tulosten oikeellisuus. Seuraavalla sivulla olevassa kuvassa 10 on esitetty verifioinnin vaiheet. Verifioinnissa aluksi todetaan uuden menetelmän tai laitteen tarve. Seuraavaksi selvitetään minkälaisia laboratorion tarpeisiin sopivia menetelmiä tai laitteita on tarjolla ja tehdään alustava valinta. Samalla sovitaan vertailumenetelmä, jolla saatuja tuloksia vertaillaan uudella menetelmällä tai laitteella saatuihin tuloksiin. Päätetään myös mitä materiaalia testaukseen käytettävät näytteet ovat ja minkä verran niitä tarvitaan (rinnakkaismääritykset), jotta tuloksia voidaan pitää luotettavina. Verifioinnissa saatujen tulosten ja niistä tehtyjen johtopäätösten perusteella valitaan voidaanko menetelmä tai laite ottaa käyttöön. [9.]

19 15 Uuden menetelmän tai laitteen tarve Uudet saatavilla olevat menetelmät tai laitteet Alustava valinta Vertailumenetelmä Verifiointi Menetelmän tai laitteen valinta tai hylkäys Kuva 10. Verifioinnin vaiheet. Menetelmää testattaessa pitää käyttää aina tunnettuja näytteitä, joiden materiaali muistuttaa todellista näytemateriaalia niin tarkasti kuin mahdollista. Näin voidaan ottaa huomioon esimerkiksi inhibiittorien vaikutus tuloksiin. Tarkoituksena ei myöskään ole tehdä validointia ideaaliolosuhteissa, vaan todellisessa käyttöympäristössä. Rinnakkaismittausten avulla selvitetään menetelmän toistettavuus. Pelkkä menetelmän validointi ja verifiointi eivät riitä, vaan jatkossa menetelmien toimivuutta tulee seurata sisäisten kontrollien ja ulkoisten laadunarviointinäytteiden avulla. [12; 17.]

20 16 3 QIAgility-pipetointirobotin toiminnan testaus 3.1 Näytteet Qiagenin QIAgility-pipetointirobotin toiminnan testaukseen käytettiin seuraavia näytteitä: humaani-veri (otettu , jaettu /HA) o chelex-eriste (eristys /TN, jaettu /TN) o CST-eriste (eristys /TH, jaettu /TN) humaani-sperma (saatu , eristys /TN) 200 ng/µl kvantitointistandardi (Applied Biosystems, Quantifiler TM Human DNA Standard) 0,07 ng/µl kontrolli DNA 007 (Applied Biosystems, AmpF STR DNA Control 007) punainen ja vihreä elintarvikeväri MQ-H 2 O. Veri- ja spermaeristeitä oli tarkoitus käyttää testeissä oikeina näytteinä sen jälkeen, kun on todettu verifioitavien QIAgility-pipetointirobottien toimivan. Näytteitä käytettiin myös testiin, jonka avulla saataisiin tietää kuinka samankaltaisia tuloksia kombinaatiot vanha kitti ja vanha laite sekä uusi kitti ja uusi laite antaisivat. Vanhalla kitillä ja laitteella tarkoitetaan laboratoriossa nykyään käytössä olevaa Applied Biosystemsin Quantifiler TM Human DNA Quantification-kittiä ja Bio-Radin PTC ja CHROMO4 qpcrlaitteistokokoonpanoa. Uusi kitti on Qiagenin Investigator TM Quantiplex Kit ja uusi laite on Qiagenin Rotor-Gene Q-qPCR laite. Kvantitointistandardia käytettiin ristikontaminaatiotesteihin. Kontrolli DNA 007:ää käytettiin testeissä Qiagenin Investigator TM Quantiplex-kitin oman kontrollin Z1 lisänä. Punaista ja vihreää elintarvikeväriä käytettiin kittien säästämiseksi, kun seurattiin, toimiko pipetointirobotti oikein. MQ-H 2 O:tä käytettiin elintarvikeväritesteissä master mixin asemasta, ja lisäksi se oli negatiivisena kontrollina muissa testeissä. Osa kontaminaatiotesteistä tehtiin myös niin, että standardien ja kontrollien lisäksi näytteinä kaikissa lopuissa kuopissa oli MQ-H 2 O.

21 Investigator TM Quantiplex Kit Näytteiden analysointiin käytettiin Rotor-Gene Q-qPCR laitteen kanssa yhteensopivaa Investigator TM Quantiplex-kittiä, joka on kehitetty ihmisen DNA:n kvantitoimiseen qpcr:lla. Kitti sisältää Reaction mix FQ:n, Primer mix IC FQ:n ja kontrolli-dna Z1:n. Alla olevassa taulukossa 1 on kuvattu qpcr-monistusreaktioita varten valmistettavan master mixin pipetointiohje yhtä qpcr-reaktiota kohden. Yhteen reaktioon tulee 2 µl näytettä. Taulukko 1. Master mixin pipetointiohje. Reagenssi Tilavuus / 25 µl:n reaktio Loppukonsentraatio Reaction Mix FQ (2,18x) 11,5 µl 1x Primer Mix IC FQ 11,5 µl 1x Lopputilavuus 23 µl Reaktioseos on entsyymin ja puskurin seos, joka tukee nopeaa Scorpion-alukkeiden reaktiota. Puskuri sisältää QBond-molekyylin, joka lisää DNA-polymeraasin affiniteettia lyhyeen yksijuosteiseen DNA:han. Tämän vuoksi annealing-aika lyhenee. Alukeseos sisältää alukkeen, Scorpion-alukkeen ja templaatin sisäistä kontrollia varten. Sisäänrakennettuna ominaisuutena on 200 bp:n kokoinen sisäinen kontrolli, jonka avulla nähdään onko PCR-monistuminen onnistunut ja kuinka paljon mahdollista inhibitiota on. Käyttämällä kitin kontrolli-dna Z1:tä, luvataan herkkyyden olevan 1 pg/µl DNA:ta ja standardisuoran olevan lineaarinen 5 pg/µl asti.

22 18 Työn kaikki qpcr-ajot tehtiin käyttämällä Investigator TM Quantiplex qpcr kittiä ja Rotor-Gene Q-qPCR laitetta. Alla olevassa taulukossa 2 on esitetty testeissä käytetyn qpcr-ohjelman kulku. PCR:n aktivaatio Taulukko 2. qpcr ohjelma. Step Lämpötila Aika Syklit Muuta 95 C 1 min 2-step syklitys: denaturaatio 95 C 1 s 40 yhdistetty annealing / ekstensio 60 C 10 s PCR vaatii esi-inkubaation DNA - polymeraasin aktivoimiseksi Fluoresenssidatan keräys käyttäen green- (FAM) ja yellow-channeleja (VIC) FAM-leimaa käytetään monistettujen PCR-tuotteiden havaitsemiseen ja VIC-leiman avulla nähdään sisäisen kontrollin monistuminen. Kitin DNA-polymeraasilla voidaan monistaa spesifisesti ihmisen genomin 146 bp:n multikopio-aluetta. Alue on valittu sen mukaan, että se antaa korkean herkkyyden ja luotettavuuden eri yksilöiden ja väestöjen välillä. Multikopiokohdealue, jota monistetaan, on 4NS1C. Se sijaitsee lukuisissa ihmisen genomin autosomeissa. 4NS1C alue edustaa noin 20 kopiota / haploidi genomi. 3.3 Esivalmistelut Ennen QIAgility-pipetointirobotin testauksen aloittamista valmistettiin näytteet, joita laitetta testattaessa oli tarkoitus käyttää. Valmistettavat näytteet olivat chelex- ja CSTeristeet humaanista verestä sekä DNA-eriste humaanista spermasta. Näytteet kvantitoitiin käyttämällä Bio-Radin PCR-kokoonpanoa ja Quantifiler TM Human DNA Quantification -kittiä. DNA-näyte verestä eristettiin chelex-eristysmenetelmällä RLAB-DNA3 menetelmäohjeen mukaisesti. Määritettiin verinäytteen DNA-pitoisuus totaalikvantitoimalla se menetelmäohjeen RLAB-DNA13 mukaan, niin että sarjaan laitettiin laimentamaton veri ja veri laimennoksella 1:5, kolme rinnakkaista kummastakin. Laboratorion toisen ryhmän työntekijä teki CST-eristeen verestä menetelmäohjeen RLAB-DNA24 mukaisesti.

23 19 Spermalle tehtiin suoraspermaeristys menetelmäohjeen RLAB-DNA17 mukaan, poikkeuksena olivat muutokset proteinaasi-k:n ja DDT:n määrissä sekä inkubaatioajassa. 10 mg/ml proteinaasi-k:ta ja DDT:tä, jonka koostumus on 1 g DDT:a/ 6,5 ml DDT puskurikantaliuosta, laitettiin menetelmäohjeesta poiketen tuplasti. Lisäksi inkubointiaikaa +56 C:ssa pidennettiin puoleentoista tuntiin. Reagenssien määrää ja inkubaatioaikaa lisättiin, koska tavoitteena oli saada mahdollisimman korkean konsentraation omaavia spermaeristeitä. DNA:n eristyksen jälkeen näytteitä konsentroitiin Microcon YM menetelmällä menetelmäohjeen RLAB-DNA27 mukaisesti. Ohjeesta poiketen suodattimelle pipetoitiin vain 200 µl MQ-H 2 O:tä, koska näytettä oli normaalitilannetta enemmän. Spermanäytteet kvantitoitiin, kuten verinäytteet. Sarjaan laitettiin laimentamaton sperma sekä 1:100- ja 1:1000-laimennokset, kaikista kolme rinnakkaista. 3.4 Toimintatestit Biologian linjalle tilattujen kahden QIAgility-pipetointirobotin kanssa oli toimitusvaikeuksia, joten suurin osa toimintatesteistä tehtiin Qiagenilta lainassa olleella demo laitteella. Seuraavalla sivulla olevassa kuvassa 11 on vuokaavio työn vaiheista.

24 20 Demo-laite, Rotor-Disc 100 kalibrointi + muut asetukset laitteen puhdistus väritesti toistettavuus, luotettavuustesti vanha VS. uusi menetelmä kontaminaatiotesti Kuva 11. Vuokaavio demo-laitteella tehdyistä toimintatesteistä QIAgility-pipetointirobotin käyttöönotto Ennen toimintatestien aloitusta laite kalibroitiin. Kalibrointia hallinnoitiin tietokoneen QIAgility-ohjelmalla ja se tehtiin QIAgility-pipetointirobotin kannen ollessa auki, koska kärjenottokohta ja yksiköiden paikkojen kalibrointi tehtiin silmämääräisesti arvioiden.

25 21 Aluksi kalibroitiin kärjenottokohta, eli kohta, johon pipetointirobotin käsi asettuu ottaakseen kärjen kärkitelineestä. Laitteella on kolmessa yksikössä kärkiä, kaikille yksiköille tehtiin erikseen kärjenottokohdan kalibrointi. Kalibrointi toteutettiin niin, että tietokoneohjelman avulla liikutettiin pipetointirobotin kättä sivu- ja korkeussuunnassa silmämääräisesti arvioiden kohtaan, jossa se asettuu mahdollisimman keskelle kärkeä, kuten kuvasta 12 nähdään. Kuva 12. Kärjenottokohdan kalibrointi. Kärjenottokohdan ollessa sopiva, voitiin aloittaa QIAgility-pipetointirobotin muiden yksiköiden paikkojen ja korkeuksien kalibrointi. Paikkojen kalibrointi tehtiin jokaiselle yksikölle (reaktioseos, reagenssit, näytteet, putket) erikseen samalla tavoin kuin kärjenottokohdan kalibrointi niin, että käyttämätön kärki ohjattiin mahdollisimman keskelle kuoppaa, johon reagenssiputki asetetaan.

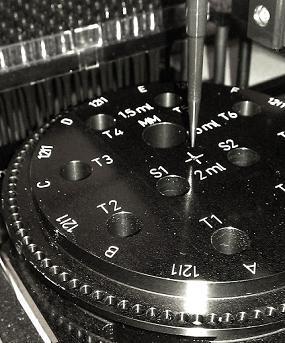

26 22 Näyteyksikön paikan kalibrointi poikkesi muiden yksiköiden kalibroinnista siten, että kalibrointi tehtiin yksikön keskellä olevan pienen reiän keskelle, kuten kuvassa 13. Tärkeää oli, ettei kalibrointia tehdä reiän halkaisevan rastin mukaan, koska se painetaan vasta jälkikäteen yksikköä valmistettaessa eli se on vain suuntaa antava kuvio. Kuva 13. Näyteyksikön paikan kalibrointi. Yksiköiden paikkojen kalibroinnin jälkeen kalibroitiin yksikköjen korkeudet. Yksiköiden korkeuden kalibrointi tarkoittaa sitä kuinka syvälle putkeen kärki asettuu pipetointirobotin pipetoidessa. Korkeuden kalibrointi toteutettiin niin, että kuhunkin yksikköön laitettiin neljä niihin sopivaa tyhjää putkea laitteen osoittamiin kuoppiin. Poikkeuksena oli reaktioseos-yksikkö, jossa oli paikka vain yhdelle 5 ml:n putkelle, ja 100 näytteen näyte-yksikkö, jolle mittauksia tehtiin 12 kappaletta. QIAgility-tietokoneohjelman avulla laite mittasi putkien syvyyden automaattisesti asettamalla kärjen niin syvälle putken sisään, että kärki osui putken pohjaan. Tämän jälkeen laite laski mittaustuloksien keskiarvon ja vähensi siitä 20 pykälää, josta tuli korkeus, johon kärki asettuu pipetoidessa reagensseja kuoppiin.

27 23 Laitteen kalibroinnin jälkeen testattiin eri asetusten vaikutusta pipetointirobotin toimintaan. Qiagenin edustajan suositus oli, että kärkiä käytettäisiin kärkien säästämiseksi kahdeksan kertaa uudelleen, kun mahdollista, eli käytännössä pipetoitaessa reaktioseosta putkiin. Testattiin kestäisivätkö kärjet niin monta uusiokäyttökertaa, vai olisiko jokin muu uusiokäyttökertojen määrä parempi. Pipetointirobotti laitettiin pipetoimaan vettä Rotor-Disc 100:lle, kun kärkien uusiokäyttökertojen määrä oli suositeltu kahdeksan kertaa. Laite vaihtoi kärkeä viisi kertaa pipetoinnin aikana, eli pipetoitiin yhteensä 40 kuoppaan vettä. Sama toteutettiin vielä asetuksilla neljä, kolme ja kaksi kärjen uusiokäyttökertaa. Pipetointia ja kärkien kuntoa käytön aikana ja sen jälkeen seurattiin kaikkien pipetointien ajan QIAgilityn kannen ollessa auki. Seuraavaksi testattiin, kuinka perusasetus single-stage- tai 3-stage-asetukset vaikuttavat kärjenottotapaan ja -nopeuteen kärkitelineestä. Single-stage- eroaa 3-stageasetuksesta siten, että siinä pipetointirobotin käsi laskeutuu yhdellä sykäyksellä alas ottaakseen kärjen, kun 3-stage-asetuksella käsi laskeutuu ottamaan kärjen kolmivaiheisesti. QIAgility-ohjelmaa käyttäen asetettiin pipetointirobotti ottamaan useampi kärki eri asetusten ollessa käytössä. Koska laitteen kalibrointi ja asetusten testaus oli tehty laitteen kannen ollessa auki (kuva 14), laite oli puhdistettava ennen toimintatestien aloittamista. Pipetointirobotin yksiköt irrotettiin ja pestiin astianpesuaineella. Tyhjä laite pyyhittiin alkoholittomalla Hygisoft-liuoksella, minkä jälkeen sille tehtiin 20 minuutin UV-käsittely. Lisäksi kaikki kärjet vaihdettiin uusiin. Kuva 14. QIAgility-pipetointirobotti kannen ollessa auki.

28 Toimintatestit QIAgility-demo -laitteella Kalibroinnin onnistuminen varmistettiin tekemällä väritesti, jossa seurattiin onnistuuko pipetointi, kuten on tarkoitettu ja pysyvätkö kärjet ehjinä. Väritestin pipetointi toteutettiin niin, että QIAgility-pipetointirobotilla pipetoitiin Rotor-Disc 100:lle ensiksi 23 µl vettä ja sitten 2 µl punaista ja vihreää elintarvikeväriä siten, että samaa väriä oli aina joka toisessa kuopassa, kuten kuvassa 15. Kuva 15. Väritesti Rotor-Disc 100:lla [23]. Väritestin jälkeen siirryttiin testaamaan QIAgility-pipetointirobotin pipetoinnin toistettavuutta ja luotettavuutta. Testin avulla saatiin tietää kuinka tarkasti pipetointirobotti pipetoi sille pipetoitavaksi annetun nestemäärän. Ensimmäiseksi punnittiin 1 ml:n Eppendorf-putkia yhteensä 60 kappaletta, minkä painot kirjattiin ylös. Tämän jälkeen putkiin pipetoitiin 50 µl:n kärjillä 2, 25 ja 50 µl vettä, 10 putkea kullakin tilavuudella. Samoin tehtiin 200 µl:n kärjillä, joilla putkiin pipetoitiin 51, 100 ja 200 µl vettä. Veden lisäyksien jälkeen Eppendorf-putket punnittiin ja tuloksista laskettiin pipetointien keskiarvo, keskihajonta, virhearvio sekä suhteellinen virhe. Punnitukset tehtiin analyysivaa alla Mettler-Toledo AE 200-S. QIAgility-pipetointirobotin pipetoinnin luotettavuus- ja toistettavuustestissä oli saatu hyväksyttävät tulokset, joten suoritettiin testiajo, jonka avulla saataisiin tietää kuinka samankaltaisia tuloksia kombinaatiot vanha kitti ja vanha laite sekä uusi kitti ja uusi laite antavat. Näytteitä oli kolme erilaista: chelex-eristetty veri, CST-eristetty veri ja sperma, kaikista tehtiin rinnakkaiset. Määritettiin näytteiden pitoisuudet yhdistelmällä vanha kitti ja vanha laite (ks. luku 3.2). Analysointi tehtiin Opticon Monitor 3.1- ohjelmalla. Kombinaatiolla uusi kitti ja uusi laite käytettiin Rotor-Gene Q-qPCR -laitetta ja Investigator TM Quantiplex-kittiä, tulosten analysointiin käytettiin Rotor-Gene Q Series Softwarea.

29 25 Testiajon, josta saatiin tietoa vanhalla (Bio-Rad ja Applied Biosystems -yhdistelmä) ja uudella (Qiagen) menetelmällä saatavien tulosten vertailukelpoisuudesta, jälkeen aloitettiin ristikontaminaatiotestien teko. Myös jatkossa kaikissa testeissä käytettiin Rotor- Gene Q-qPCR -laitetta ja Investigator TM Quantiplex-kittiä. Analysointiin käytettiin Rotor- Gene Q Series Softwarea. Taulukko 3. Kontaminaatiotestien asetukset. Kontaminaatiotestit tehtiin käyttäen 100-kuoppaista Rotor-Disciä reaktiotilavuuden ollessa joko 20 tai 25 µl:a. Kumpaakin reaktiotilavuutta käytettäessä näytettä laitettiin 2 µl. Standardeista (pitoisuudet: 20; 5; 1,25; 0,312; 0,0781; 0,0195 ja 0,00488 ng/µl), vedestä ja kontrolli DNA 007:sta (30 ng/µl) tehtiin rinnakkaiset. Näytteet olivat vesi ja kvantitointistandardi (200 ng/µl), joita laitettiin vuoronperään joka toiseen kuoppaan. Alla olevassa taulukossa 3 on kuvattu kaikki tehdyt kontaminaatiotestit ja niiden asetukset. Kontaminaatiotesti Reaktio- tilavuus (µl) Asetukset näytteiden lisäyksen jälkeinen sekoitus pois näytteiden lisäyksen jälkeinen sekoitus pois näytteiden lisäyksen jälkeinen sekoitus pois näytteiden lisäyksen jälkeinen sekoitus pois + 3-stage kärjenottotapa Ristikontaminaatiotestien 3, 5 ja 6 jälkeen tehtiin erilaisia muutostoimenpiteitä. Näiden tarkoituksena oli välttää kontaminaatioiden synty seuraavissa testeissä.

30 26 Kolmannen ristikontaminaatiotestin jälkeen kalibroitiin näyte-yksikön paikka ja korkeus uudelleen. Koska kalibroinnin asetuksia muutettiin, kittien säästämiseksi kalibroinnin onnistuminen varmistettiin tekemällä jälleen väritesti, kuten edellä, mutta reaktiotilavuus oli nyt 2 µl elintarvikeväriä ja 18 µl vettä 23 µl:n sijaan. Neljännessä ristikontaminaatiotestissä käytetyn 20 µl reaktiotilavuuden jälkeen kokeiltiin käyttää 25 µl:n reaktiotilavuutta. Viidennen kontaminaatiotestin jälkeen laite kalibroitiin uudelleen, ja muutettiin hieman pipetoinnin asetuksia. Näiden muutosten jälkeen tehtiin taas varmuuden vuoksi väritesti, mikäli kalibroinnissa olisikin jokin mennyt pieleen tai siinä olisi vielä jotain säädettävää. Tällä kertaa väritesti tehtiin sekä 20 µl:n että 25 µl:n tilavuuksilla. Pipetointirobotille oli tehty erinäisiä toimenpiteitä, joiden jälkeen tutkittiin vielä mahdollisuutta, että Rotor-Discit eivät olisikaan puhtaita, eli kontaminaatiot olisivatkin jo valmiiksi kuopissa. Taltioitiin näyte taltiointitiloissa asianmukaista suojautumista ja työskentelytapoja noudattaen menetelmäohjeen RLAB-DNA21 mukaisesti. Näyte taltioitiin pyyhkimällä yhdellä kostutetulla pumpulipuikolla kaikki uuden käyttämättömän Rotor- Disc 72:n kuopat sisältä, minkä jälkeen pumpuli leikattiin steriiliin 1 ml:n Eppendorfputkeen. Taltiointi tehtiin käyttämällä Rotor-Disc 72:ta testeissä käytetyn Rotor-Disc 100:n sijaan, koska sen kuopat olivat sen verran isompia, että niihin mahtui pumpulipuikko. Tehtiin chelex-eristys menetelmäohjeen RLAB-DNA3 mukaan. Rotor-Disc 100 olisi sopivampi biologian linjan käyttöön, mutta päätettiin silti siirtyä 72- kuoppaisen Rotor-Discin testaamiseen. Qiagen on validoinut pelkästään Rotor-Disc 72:n, joten vaihto valmistajan jo validoimaan menetelmään tuntui järkevältä. Sen kuopat ovat reilusti isompia ja syvempiä, sillä sen maksimireaktiotilavuus on 100 µl. Siten 25 µl reaktioiden käyttö ei pitäisi olla ongelmallista, kuten Rotor-Disc 100:lla se on testeissä saatujen tulosten perusteella vaikuttanut olevan. Rotor-Disc 100:n maksimireaktiotilavuus on 25 µl (käyttösuositus µl), mikä tarkoittaa että samaisella reaktiotilavuudella ja 20 µl:n reaktiotilavuudella nestepinta on erittäin lähellä kuopan yläreunaa. Tämän vuoksi voisi periaatteessa olla mahdollista, että kuopasta toiseen voi helposti siirtyä DNA:ta parissakin eri kohtaa. Esimerkiksi poistettaessa Rotor-Discin yksikköä QIAgility-pipetointirobotista, jotta siihen voidaan liimata heat sealing film kuvan 16 Rotor-Disc Heat Sealer-kalvonliimauslaitteella, se pitää poistaa QIAgility-laitteesta hie-

31 27 man vinossa näyteyksikön lukitusmekanismin takia. Toisaalta kontaminaatiovaara voi olla asetettaessa käsin heat sealing filmiä Rotor-Discille liimausta varten (kuva 16), jolloin kalvo voi liikkua tahattomasti pyöreän Rotor-Discin ympärillä. Kuva 16. Rotor-Disc Heat Sealer. Rotor-Disc 72:n maksimireaktiotilavuus on 100 µl, joten näytteiden nestepinta ei ole lähelläkään kuopan yläreunaa käytettäessä 20 tai 25 µl:n reaktiotilavuuksia, mikä voisi mahdollistaa kontaminaatioiden synnyn edellä luetelluissa tilanteissa. Kalibroitiin Rotor-Disc 72:n käyttöön sopiva näyte-yksikkö, jonka tehtiin jälleen väritesti 25 µl:lla. Tämän jälkeen tehtiin ristikontaminaatiotesti kuten aiemmatkin kontaminaatiotestit. Reaktiotilavuutena oli 25 µl, näytteiden jälkeinen sekoitusasetus oli pois päältä, ja kärjenottotavaksi asetettiin 3-stage-asetus.

32 28 Robotin käsi liikkuu sen verran nopeasti, että tarkkaan katsomallakin on vaikea olla varma meneekö se näytekuoppien yli muulloin kuin pipetoidessa kyseiseen kuoppaan reaktioseosta tai näytettä. Suljettiin pois QIAgility-pipetointirobotin vaikutus tuloksiin pipetoimalla manuaalisesti Rotor-Disc 72:lle ensin 23 µl reaktioseosta ja sitten 2 µl näytettä. Kuten aiemmissa kontaminaatiotesteissä, alkuun pipetoitiin ensin Qiagenin kitin kontrolli Z1:stä seitsemää eri laimennosta (vahvin 20 ng/µl, laimennokset aina 1:4), kontrolli DNA 007:ää sekä vettä, kaikkia rinnakkaiset. Näytteitä pipetoitiin seuraavanlaisessa järjestyksessä: alkuun useampi vesi peräkkäin, seuraavaksi joka toisessa kuopassa vettä tai 200 ng/µl kvantitointistandardia (yhteensä 44 kuoppaa) ja loppuun vielä useampi vesi peräkkäin. Pipetointia seurasi toinen työntekijä, jotta voitaisiin huomata, mikäli pipetoija itse kontaminoi näytteitä työskentelytavoillaan Toimintatestit QIAgilityilla A ja B Aloitettiin toimintatestien teko QIAgility-pipetointiroboteilla A ja B. Ensimmäiseksi otettiin käyttöön QIAgility B. Seuraavalla sivulla olevassa kuvassa 17 on vuokaavio työn vaiheista. QIAgilityn B testauksen jälkeen tehtiin toimintatestit myös käyttäen pipetointirobottia A.

33 29 Laite B, Rotor-Disc 100 kalibrointi + muut asetukset laitteen puhdistus väritesti kontaminaatiotesti väritesti väritesti kontaminaatiotesti Kuva 17. Vuokaavio laitteella B tehdyistä toimintatesteistä. Ennen toimintatestien tekemistä QIAgility-pipetointirobotit kalibroitiin ja asetukset laitettiin kohdilleen, kuten tehtiin, kun otettiin käyttöön Qiagenilta lainassa ollut demolaitetta. Kalibroinnin onnistuminen varmistettiin tekemällä väritesti.

34 30 Laitteella B tehtiin kontaminaatiotesti muuten samoin kuin edelliset kontaminaatiotestit, mutta tässä testissä näytteenä oli vain vesi. Kontaminaatiotestin jälkeen kalibroitiin uudelleen kärkienottokohta. Tämän jälkeen tehtiin väritesti edellä kuvatulla tavalla (ks. luku 3.3.2). Uusittiin vielä väritesti, joka jouduttiin keskeyttämään pipetointirobotin alkaessa toimia sille kuulumattomalla tavalla. Kalibroitiin uudelleen vielä näyteyksikön paikka ja korkeus, kuten aiemmin on kuvattu (ks. luku 3.3.1). Varmistettiin kalibroinnin onnistuminen väritestillä. Tehtiin kontaminaatiotesti, kuten laitteen B käyttöönoton alussa kuvailtu kontaminaatiotesti tehtiin. Laitteella B havaittujen ongelmien vuoksi aloitettiin toimintatestien teko QIAgilitypipetointirobotilla A. Testien teko eteni samalla tavalla kuin laitetta B käytettäessä, eli kalibroinnin jälkeen varmistettiin kalibroinnin onnistuminen väritestillä, minkä onnistuttua tehtiin kontaminaatiotesti.

35 31 4 Tulokset 4.1 QIAgility-demo -laite QIAgility-pipetointirobotin kalibroinnin jälkeen testattiin eri asetusten vaikutusta laitteen toimintaan. Ensiksi testattiin, mikä olisi sopiva määrä kärkien uusiokäytölle. Kaikkien testien aikana ja sen jälkeen kärjet olivat hyvässä kunnossa, joten päädyttiin käyttämään asetusta kärjen kahdeksan uusiokäyttökertaa, kun mahdollista. Seuraavaksi testattiin single-stage ja 3-stage asetuksia. Todettiin, että asetuksista 3- stage oli parempi kuin single-stage, koska silloin pipetointirobotti otti kärjen rauhallisemmin, jolloin kärki ei mennyt niin vinoon kuin karkeahkolla perusasetuksella. Lisäksi todettiin, että oli asetus kumpi tahansa, sillä ei ollut vaikutusta pipetointiaikaan. Tämä oli hyvä asia, kun tarkoituksena on nopeuttaa näytekulkua laboratoriossa. Kun laite oli kalibroitu, asetukset olivat kunnossa ja laite oli puhdistettu, tehtiin väritesti, jonka tarkoituksena oli varmistaa oliko kalibrointi onnistunut. Testin aikana, ja sen jälkeen kaikki kärjet olivat ehjiä, eikä silmämääräisen arvion perusteella havaittu värejä sekoittuneena toisiinsa. Väritestissä tehtyjen havaintojen perusteella todettiin, että toimintatestejä voidaan jatkaa. Testattiin kuinka luotettavia, ja toistettavia tuloksia saadaan käyttämällä QIAgilitypipetointirobottia. Toistettavuus- ja luotettavuustestin tulokset voidaan nähdä liitteestä 1 taulukoista 1-6. Eppendorf-putkien painojen keskiarvo oli 0,9867 g ja keskihajonta 0,0077. Alla olevasta taulukossa 4 on kooste toistettavuus- ja luotettavuustestin tuloksista. Taulukko 4. Kooste toistettavuus- ja luotettavuustestin tuloksista. 2 µl 25 µl 50 µl 51 µl 100 µl 200 µl Keskiarvo 1,91 24,39 49,19 50,52 99,04 197,37 Virhearvio 0,031 0,018 0,031 0,029 0,067 0,054 Keskihajonta 0,0994 0,0568 0,0994 0,0919 0,2119 0,1703 Suhteellinen virhe (%) 1,6 0,1 0,1 0,1 0,1 0,03

36 32 Eniten virhettä tuli pipetoitaessa 2 µl vettä (suhteellinen virhe 1,6 %), joka todennäköisimmin johtui siitä, että erittäin pieni tilavuus pipetoitiin tyhjään Eppedorf-putkeen. Paremmat tulokset olisi siis varmaankin saatu, jos putkiin olisi jo etukäteen pipetoitu jokin tunnettu tilavuus vettä. Pienin virheprosentti saatiin pipetoitaessa 200 µl vettä, jolloin suhteellinen virhe oli vain 0,03 %:a. Pipetoitaessa 25, 50, 51 ja 100 µl vettä, suhteellisen virheen arvo oli kaikissa 0,1 %:a. Luotettavuus- ja toistettavuustestissä oli saatu erinomaiset tulokset, joten seuraavaksi tutkittiin, kuinka keskenään vertailukelpoisia tuloksia saadaan kombinaatioilla vanha kitti ja vanha laite sekä uusi kitti ja uusi laite. Eri menetelmillä saadut keskiarvot näytteiden DNA-pitoisuuksista nähdään taulukosta 5. Taulukko 5. Eri menetelmillä saadut keskiarvot näytteiden DNA-pitoisuuksista. Näyte Vanha kitti (ng/µl) Uusi kitti (ng/µl) Chelex-veri 0,6 2,6 CST-veri 0,2 0,1 sperma 12,9 0,8 Käytettäessä Qiagenin qpcr-laitetta ja kittiä näytteitä analysoitaessa poistettiin pitoisuuden 20 ng/µl omaavien standardin tulokset, koska ne poikkesivat standardisuorasta. Kuten taulukosta 5 nähdään, vanhalla ja uudella menetelmällä saadut näytteiden DNApitoisuudet eivät ole kovinkaan samanlaiset. Standardisuoran ja kontrolli DNA 007:n mukaan testi oli onnistunut. Lisäksi 200 bp:n sisäisen kontrollin mukaan näytteiden monistus oli onnistunut. Jatkossa samaisilla näytteillä olisi tarkoitus tehdä samanlainen testi isommalla otannalla ja esimerkiksi useampaa laimennosta käyttäen, jotta testin tuloksia voitaisiin pitää muunakin kuin korkeintaan suuntaa antavina.

37 33 Menetelmien pikaisen vertailun jälkeen aloitettiin ristikontaminaatiotestien teko. Kontaminaatiotestejä tehtiin useampia eri asetuksin. Testien tulokset ovat taulukossa 6. Taulukko 6. Kontaminaatiotestien tulokset ja huomiot. Kontaminaatiotesti (kpl) Kontaminaatiot Muuta kahdesta kuopasta ei saatu ollenkaan C(t) arvoa, sisäisen kontrollin mukaan monistus onnistui toiselle kontaminaatioista ei saatu C(t)-arvoa ja yhdelle näytteelle, jolla oli C(t) arvo, sisäinen kontrolli ei antanut ollenkaan arvoa Vain yhdessä kuudesta kontaminaatiotestistä ei havaittu yhtään kontaminaatiota. Erilaisia muutostoimenpiteitä tehtiin testien 3, 5 ja 6 jälkeen, minkä tarkoituksena oli välttää kontaminaatioiden synty. Kontaminaatiotesteissä 1, 2 ja 3 havaittiin satunnaista epäspesifistä monistumista, joten tehtiin seuraavat toimenpiteet: 20 µl reaktiotilavuuden käyttö 25 µl:n sijasta näytteiden lisäyksen jälkeinen sekoitus -asetus pois käytöstä, koska pidettiin mahdollisena, että sen asetuksen ollessa päällä, näytteitä roiskuisi kuopasta toiseen näyte-yksikön paikan ja korkeuden kalibrointi, koska kärkiroskakorissa oli muutama vääntynyt kärki

38 34 Kalibroinnin asetuksia muutettaessa kalibroinnin onnistuminen varmistettiin aina tekemällä väritesti. Värejä ei sekoittunut, eikä kärkiä hajonnut, joten jatkettiin taas kontaminaatiotestien tekemistä. Alla olevassa kuvassa 18 on neljännen kontaminaatiotestin monistuskäyrät. Kuvassa punaisella on näytteenä olleen kvantitointistandardin monistuskäyrät ja sinisellä näytteenä olleen veden monistuskäyrät. Violeteilla käyrillä puolestaan kuvataan kontrolli DNA 007:n monistumista, ja vaaleat käyrät ovat standardien monistuskäyriä. Kuva 18. Neljännen kontaminaatiotestin monistuskäyrät. Kuten kuvasta 18 nähdään, neljännessä ristikontaminaatiotestissä ei ollut yhtään kontaminaatiota, koska veden siniset käyrät pysyvät koko qpcr -ajon ajan kynnysarvoviivan (kuvassa threshold) alapuolella. Punaisella olevat kvantitointistandardin monistuskäyrät nousevat ensimmäisinä, koska monistuminen tapahtui tavallista aiemmin näytteiden ollessa erittäin vahvoja (200 ng/µl). Jälkimmäinen violeteista kontrolli DNA 007:n monistuskäyristä on hieman poikkeava, mikä ilmentää näytteen monistuneen tavallista myöhemmin, ja siten käyrä nousee melko laiskasti ylöspäin. Tästä päätellen osa kontrolli DNA 007:sta on jäänyt matkan varrelle, kuten kärkeen. Toinen mahdollisuus on myös kontrolli DNA 007:n viskoosius, jonka takia QIAgility-pipetointirobotti ei ole ehkä alun perinkään onnistunut saamaan näytettä tarpeeksi kärkeen.

39 35 Huomioitiin myös sinisellä merkittyjen veden monistuskäyrien tavallisuudesta poikkeava mutka ylöspäin syklien välillä. Kuitenkin, kuten kuvasta 19 nähdään, sisäisen kontrollin monistuskäyrät olivat siististi nipussa, eli DNA:n monistus oli onnistunut. Kuva 19. Sisäisen kontrollin tulokset. 20 µl:n reaktiotilavuudella oli saatu puhtaat ristikontaminaatiotestin tulokset, joten testattiin millaiset tulokset saataisiin, kun reaktiot tehtäisiin kitin ohjeen mukaisesti, eli 23 µl reaktioseosta ja 2 µl näytettä. Kontaminaatiotestissä havaittiin neljä kontaminaatiota, mikä nähtiin sinisellä merkittyjen veden monistuskäyrien nousuna kynnysarvoviivan yli syklin 35 jälkeen. Tämän vuoksi viidennen ristikontaminaatiotestin jälkeen kalibroitiin uudelleen kohta, johon pipetin kärki asettuu Rotor-Discin kuopassa, sekä otettiin käyttöön 3-stage-kärjenottoasetus. Väritestit tehtiin kalibroinnin onnistumisen varmistamiseksi molemmilla käytetyillä reaktiotilavuuksilla (20 ja 25 µl). Kumpikin väritesti onnistui hyvin. Väritestien onnistuttua tehtiin vielä uusi kontaminaatiotesti, jossa kuitenkin havaittiin satunnaista epäspesifistä DNA:n monistumista. Kaikki mahdolliset laitteen asetukset oli säädetty uudelleen, eikä ollut onnistuttu saamaan kuin yksi täysin puhdas ristikontaminaatiotesti kuudesta testistä. Siksi päätettiin varmistaa, voisiko Rotor-Discit olla kontaminaationlähteenä. Taltioidussa näytteessä ei kuitenkaan ollut DNA:ta, eli luotettiin Rotor-Discien olevan puhtaita, kuten kuuluu.
