1 AKo Optimia Oy Hongiston kaavamuutosalue, Hämeenlinna Maaperän pilaantuneisuuden riskikohteiden kartoitus Groundia Oy puh Kuopio: Tietäjäntie 1, Toivala fax Jyväskylä: Vasarakatu 9A, Jyväskylä Y

2 SISÄLLYSLUETTELO 1 Yleistä Kohteen sijainti ja ympäristöolosuhteet Maaperän pilaantumisen riskikohdat Vanha kauppa (maanalainen lämmitysöljysäiliö ja mahdollinen polttonesteen jakelu) Sauna/pyykkituparakennus (maanalainen lämmitysöljysäiliö) Vanha asuinrakennus alueen pohjoisosassa (poistettu maanalainen lämmitysöljysäiliö) Ylijäämämaan läjitysalue Hulevesiallas (entinen maastoajoneuvojen testiallas) Maastoajoneuvojen koeajourat Muut kohteet Johtopäätökset ja jatkotoimenpiteet LIITTEET: 1. Selvityskohteen sijainti 2. Asemapiirros ja riskikohteiden sijainnit 3. Maa- ja sedimenttinäytteiden analyysitulokset 2(11)

3 1 Yleistä Optimia Oy:n toimeksiannosta Groundia Oy on suorittanut maaperän pilaantuneisuuden riskikohteiden kartoituksen Hämeenlinnan Katumajärven alueella sijaitsevalla Hongiston kaavamuutosalueella. Selvitys perustuu tilaajan toimittamaan aineistoon, karttatarkasteluihin, ympäristöhallinnon ja kaupungin tietokantoihin, suoritettuun maastokatselmukseen ( , Ari Kolehmainen Groundia Oy) sekä nykyisen maanomistajan edustajan (Tarmo Lievonen) haastatteluun. 2 Kohteen sijainti ja ympäristöolosuhteet Selvitysalue sijaitsee noin 2 km Hämeenlinnan keskusta-alueelta kaakkoon (liite 1). Alueen koillisosassa sijaitsee toistaiseksi tyhjillään olevia viereisen tehdasalueen työntekijöiden käytössä olleita asuinrakennuksia, joista osa on Alvar Aallon suunnittelemina suojeltuja. Selvitysalueen kaakkoisosassa sijaitsee tehtaan johdon käytössä ollut asuintalo (Villa Patria). Muutoin suurin osa selvitysaluetta on rakentamatonta metsäaluetta. Alueen perusmaalaji on GTK:n tietokannan mukaan moreenia ja hiekkaa. Alueella on laajoja kallioesiintymiä (mm. eteläosan Kirkkokallio). Alue ei sijaitse luokitellulla pohjavesialueella eikä selvitysalueella ole talousvesikäytössä olevia kaivoja. Lähin vedenkäytön kannalta tärkeäksi luokiteltu pohjavesialue ( Hattelmalanharju, I- lk) sijaitsee kohteesta noin 1,5 km:n päässä länsi-lounaaseen. Alueen maastonmuotoja hallitsee eteläosan noin tasolle +120 mmpy kohoava Kirkkokallio sekä pohjoisosassa noin tasolle +115 mmpy kohoava mäki, joiden väliin jää alueen valumavesiä keräävä, luoteeseen viettävä notko. Alueella, tai sen välittömässä läheisyydessä ei hulevesiallasta (kohta 3.5) lukuun ottamatta ole pintavesistöjä; lähin luonnonvesistö on selvitysalueelta noin 0,5 km etelään sijaitseva Vanajaveden Paikkalanlahti. 3 Maaperän pilaantumisen riskikohdat Selvitysalueella ei ole harjoitettu toimintaa, joka olisi luokiteltu erityistä maaperän tai pohjaveden pilaantumisriskiä aiheuttavaksi toiminnaksi. Ympäristöhallinnon maaperän tilan tietojärjestelmässä (ns. MATTI-rekisteri) kohde on luokiteltu alueeksi, jolla ei ole puhdistamistarvetta. Alueella on sattunut öljyvahinko (Villa Patria-huvilan lämmitysöljysäiliön vuoto maaperään), jonka seurauksena pilaantunut maaperä on keväällä 2000 kunnostettu massanvaihdolla (poistettu massamäärä noin 300 tonnia). Kunnostustoimenpide on toteutettu sekä raportoitu Hämeen ympäristökeskuksen 3(11)

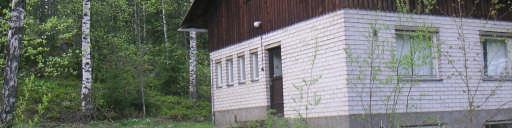

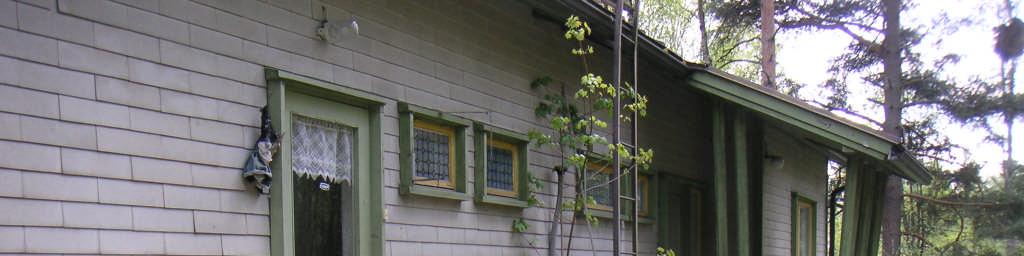

4 hyväksymänä ja toimenpiteestä on merkintä maaperän tilan tietojärjestelmässä. Alueella ei ole tiedossa muita maaperän pilaantuneisuutta aiheutuneita vahinkoja, eikä siellä ole suoritettu muita maaperän tutkimus- tai kunnostustoimenpiteitä. Em. luokittelu maaperän tilan tietojärjestelmässä ei täysin pois sulje kohteessa mahdollisesti esiintyvää maaperän pilaantumista, jonka vuoksi alueella suoritettiin katselmus mahdollisten riskikohteiden kartoittamiseksi. Kohteen historiatietojen ja katselmuksen perusteella määritetyt maaperän pilaantuneisuuden riskikohteet on esitetty kohdissa Vanha kauppa (maanalainen lämmitysöljysäiliö ja mahdollinen polttonesteen jakelu) Selvitysalueen koillisosassa sijaitsee vanha kaupparakennus, jossa on harjoitettu päivittäistavarakauppaa tiettävästi 1940-luvulta 1960-luvulle. Päivittäistavarakaupan yhteydessä mahdollisesti harjoitetusta polttonesteiden tai öljytuotteiden myynnistä ei ole tietoa. Entinen kaupparakennus on ollut kauppatoiminnan jälkeen asuinkäytössä vuoteen 2007 saakka. Kuva 1. Entinen päivittäistavarakauppa 4(11)

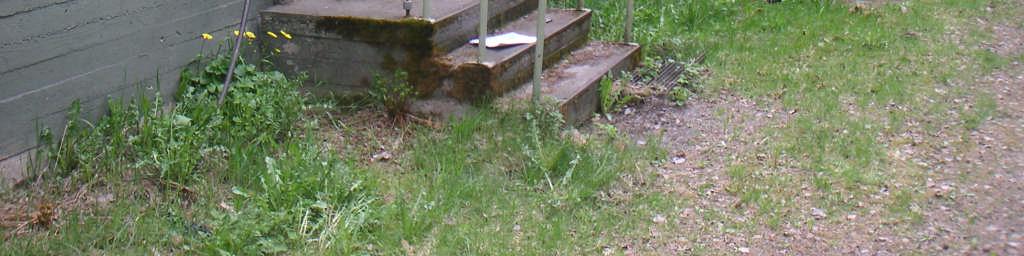

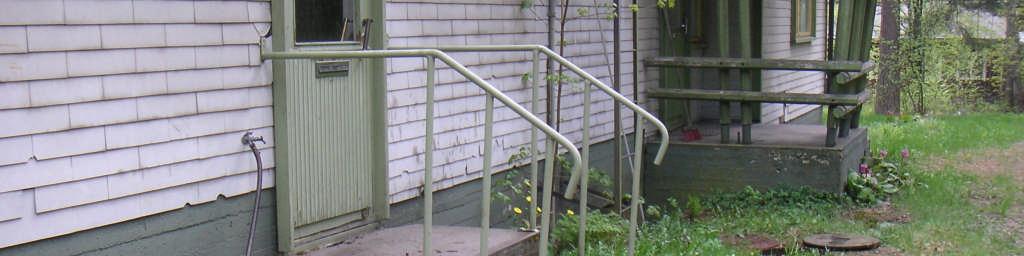

5 Entisen kaupparakennuksen edustalla on käytöstä poistettu maanalainen lämmitysöljysäiliö, joka on tyhjennetty kesällä Säiliön asennusvuosi ja koko eivät ole tiedossa (tyyppikilpeä ei miehistöluukussa havaittavissa). Tarmo Lievosen mukaan säiliö on tarkastettu noin 10 vuotta sitten, jolloin säiliö on todettu ehjäksi. Säiliön täyttöputki sijaitsee säiliön päällä miehistöluukun suojakaivossa. Kaivossa on havaittavissa pieniä öljyroiskeita, mutta viitteitä merkittävistä ylitäytöistä ei ole havaittavissa. Kuva 2. Entisen kaupparakennuksen maanalaisen lämmitysöljysäiliön miehistöluukun kansi keskellä oikealla 3.2 Sauna/pyykkituparakennus (maanalainen lämmitysöljysäiliö) Viereisen tehdasalueen työntekijöiden käytössä olleiden rivitalojen lähistöllä sijaitseva sauna/pyykkituparakennus, jossa on ollut öljylämmitys. Rakennuksen seinustalla on edelleen myös vanha halkosiilo, joten rakennusta lienee lämmitetty myös puulla. 5(11)

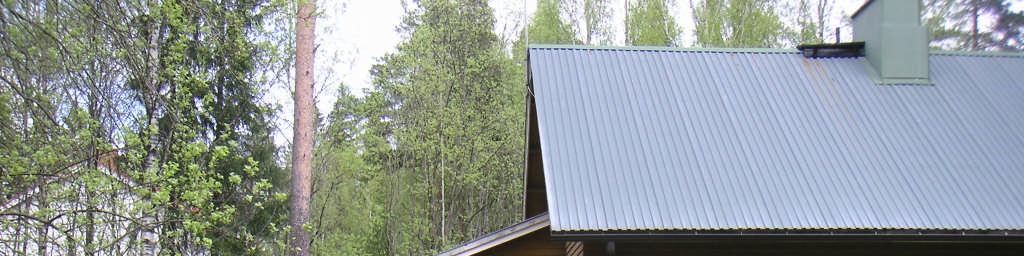

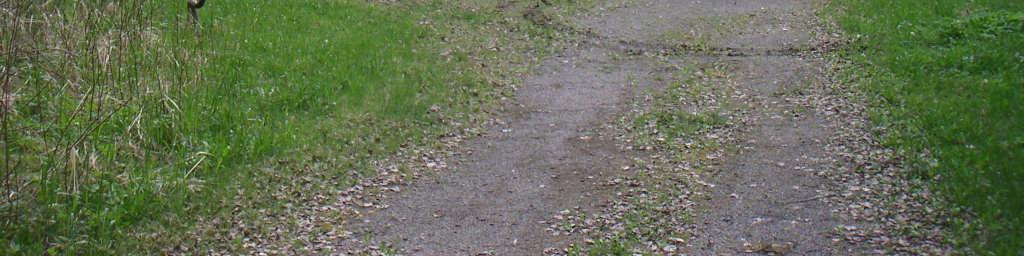

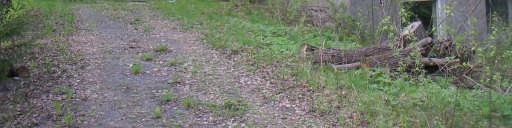

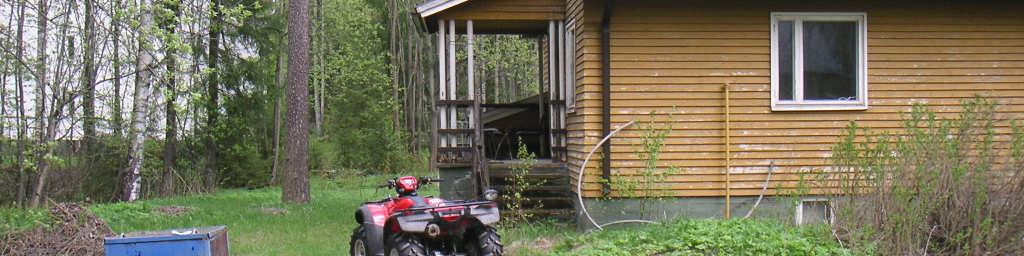

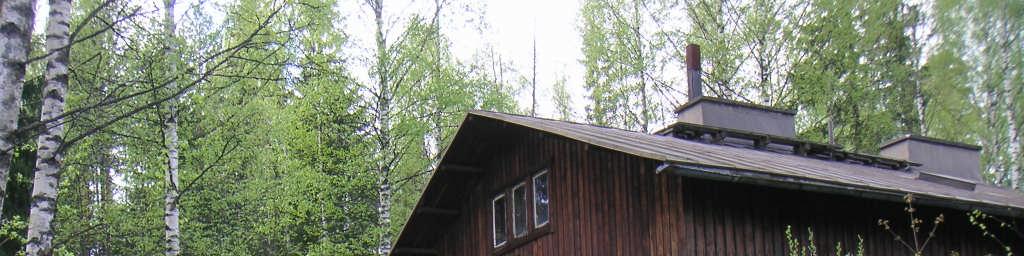

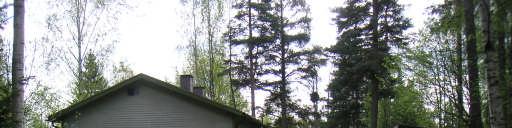

6 Kuva 3. Entinen sauna/pyykkituparakennus, jonka käytöstä poistettu lö-säiliön miehistöluukun kansi näkyy rakennuksen vasemmalla puolella ajouralla Käytöstä poistettu lämmitysöljysäiliö sijaitsee maan alla rakennuksen eteläpuolella. Säiliön asennusvuosi ja koko eivät ole tiedossa. Säiliön täyttöputki sijaitsee säiliön päällä miehistöluukun suojakaivossa. Kaivossa on havaittavissa vähäisiä öljyroiskeita, ja miehistöluukun ympärille kaivoon oli kertynyt hieman vettä. Säiliö on tyhjennetty kesällä Vanha asuinrakennus alueen pohjoisosassa (poistettu maanalainen lämmitysöljysäiliö) Selvitysalueen koillisosassa sijaitsevan entisen asuinrakennuksen edustalla on sijainnut maanalainen lämmitysöljysäiliö, joka on poistettu maaperästä. Poistoajankohta ei ole tiedossa, eikä maaperää tuolloin tiettävästi tutkittu. Säiliöalueelle kaivettiin huhtikuussa 2008 vesijohto, eikä kaivutyön yhteydessä tuolloin havaittu merkkejä maaperän pilaantumisesta. 6(11)

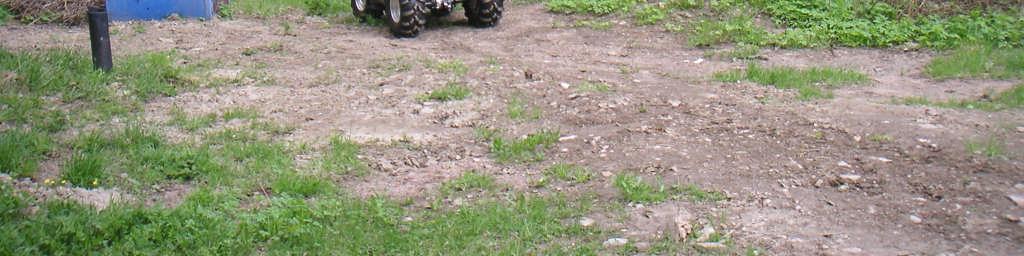

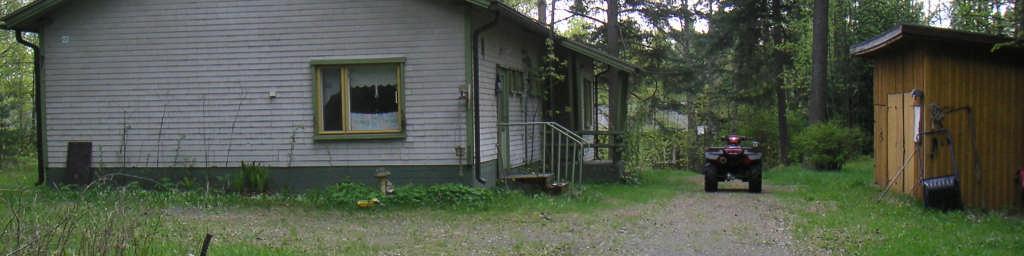

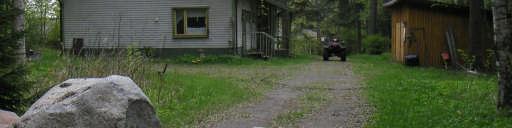

7 Kuva 4. Lämmitysöljysäiliö sijainnut mönkijän vieressä olevan kasan edustalla; samalle kohdalle kaivettu huhtikuussa 2008 vesijohto 3.4 Ylijäämämaan läjitysalue Asuinrakennusten länsipuolella on noin 1 ha:n kokoinen alue, jonne on sijoitettu viereisen tehdasalueen uudisrakentamisen massanvaihtomaita sekä Harvialan tietyömaalla syntyneitä ylijäämämaita. Koko alueelle sijoitettu maa-aineserä (noin m3) käytiin kaivinkoneella läpi talvella 2006/2007, jolloin maa-aineksesta eroteltiin suuret kivet ja louhe, sekä maa-ainesten seassa vähäisinä määrinä esiintyneet asfaltinkappaleet sekä harjateräkset. Eri jakeet on lajiteltu alueelle omiin aumoihinsa. Lajittelun yhteydessä maa-aineksissa ei ollut havaittu maaperän pilaantumista tai roskaantumista aiheuttavia jätteitä tai viitteitä pilaantumisesta. Maastokatselmuksen yhteydessä alueelle läjitetyistä maa-aineksista kerättiin lapiolla yhteensä kolme kokoomanäytettä, joita määritettiin raskasmetallien ja öljyhiilivetyjen pitoisuudet kenttäanalyysimenetelmin (XRF-analysaattori ja PetroFLAG-testi). Näytteet olivat aistinvaraisesti arvioituina puhtaita eikä tehdyissä analyyseissä todettu kohonneita haitta-ainepitoisuuksia (liite 3). 7(11)

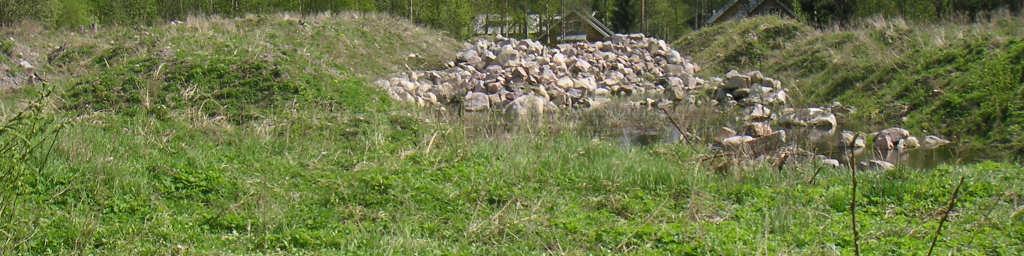

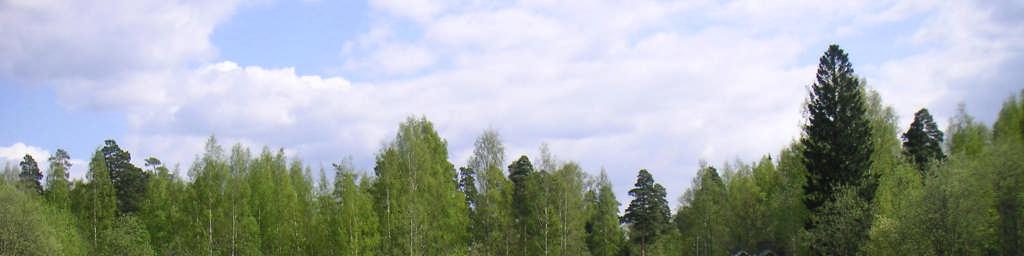

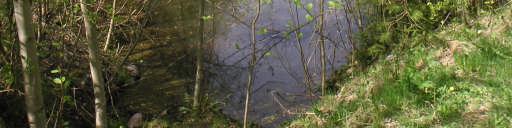

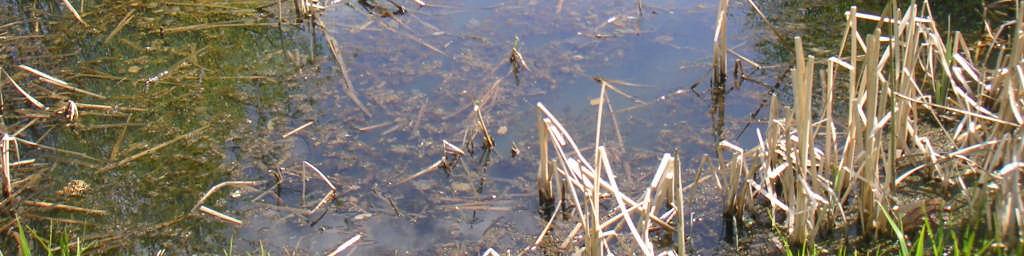

8 Kuva 5. Ylijäämämaan läjitysalue (kuvattuna länsi-luoteesta); maa-ainekset ja kivet/louhe lajiteltu omiin aumoihinsa 3.5 Hulevesiallas (entinen maastoajoneuvojen testiallas) Maa-ainesten läjitysalueen länsipuolella sijaitsee noin 50 m pitkä ja 5-6 m leveä kaivettu allas, jota on aikoinaan käytetty maasto- ja panssariajoneuvojen koeajoaltaana. Nykyisin allas toimii verrattain suurelta alueelta (mm. maa-ainesten läjitysalueelta) kertyvien valumavesien tasausaltaana, josta vedet johtuvat ylivuotona luoteeseen kohti Harvialantien liikenneympyrän länsipuolista kosteikkoaluetta. Altaan kaakkoispäässä, johon laskee maa-ainesten läjitysalueen eteläpuolisen ympärysojan vesiä, oli havaittavissa ruskeaa rautasaostumaa. Laskuojassa, altaan rannoilla tai vedessä ei ollut havaittavissa minkäänlaisia viitteitä haitta-aineiden esiintymisestä. Maastokatselmuksen yhteydessä altaan molemmasta (kaakkois- ja luoteis-) päästä otettiin lapiolla rannalta käsin pohjasedimenttinäytteet, joista määritettiin raskasmetallipitoisuudet XRF-analyysein. Näytteissä ei aistinvaraisesti havaittu merkkejä kohonneista haitta-ainepitoisuuksista eikä XRF-analyyseissä todettu kohonneita raskasmetallien pitoisuuksia (liite 3). 8(11)

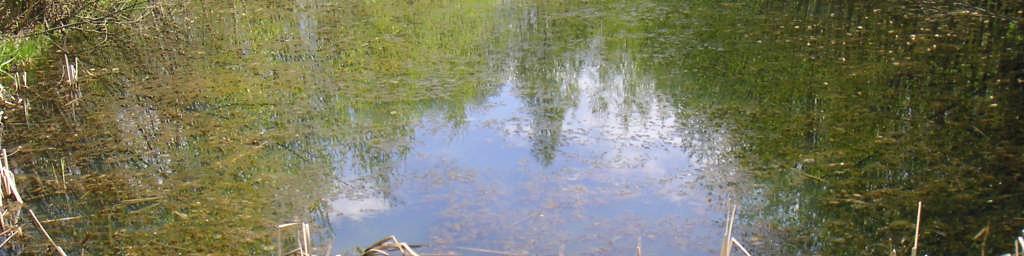

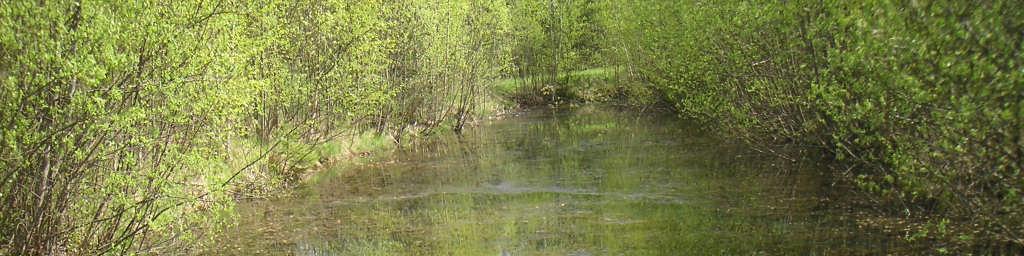

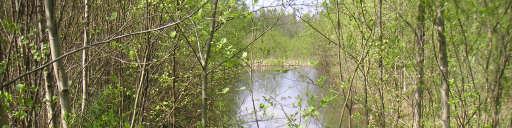

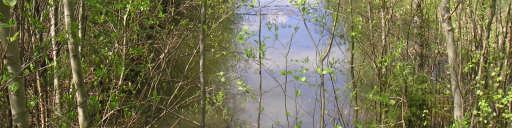

9 Kuva 6. Entinen maastokuorma-autojen ja panssariajoneuvojen testiallas (kuvattuna luoteispäästä), johon kerääntyy valumavesiä laajalti selvitysalueelta 3.6 Maastoajoneuvojen koeajourat Selvitysalueen eteläosassa sijaitsevan Kirkkokallion luoteisosassa on entisiä maastoja panssariajoneuvojen koeajouria. Maastokatselmuksen yhteydessä urilla ei havaittu merkkejä öljypäästöistä tai muusta maaperän pilaantumisesta. 9(11)

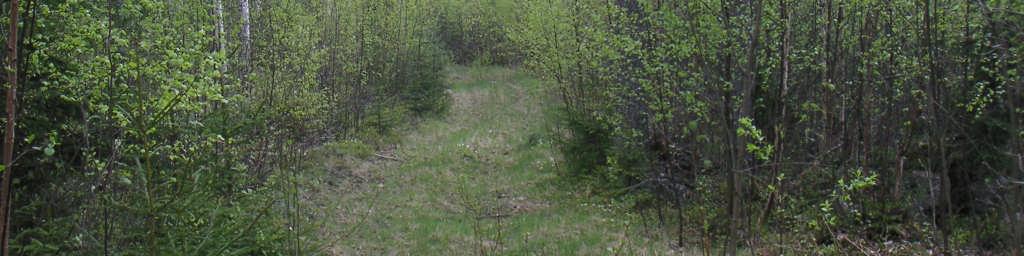

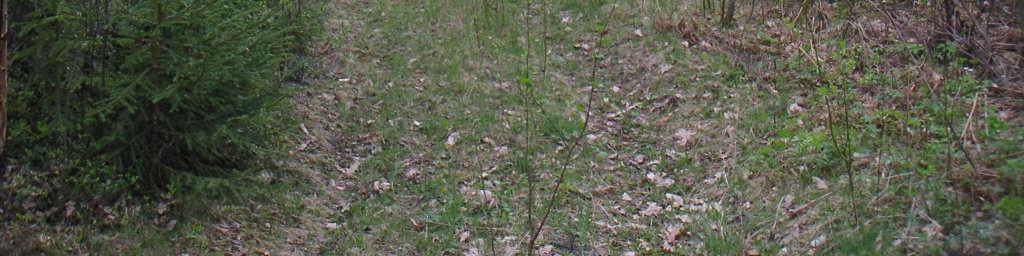

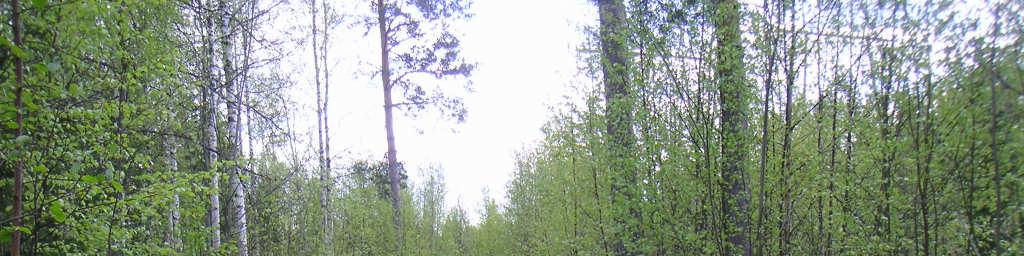

10 Kuva 7. Vanhoja maastoajoneuvojen koeajouria Kirkkokallion luoteispuolella 3.7 Muut kohteet Alueella olevissa rakennuksissa on muutamia käytössä tai käyttökunnossa olevia lämmitysöljysäiliöitä, jotka sijaitsevat rakennusten kellareissa nykyaikaisissa peltivuoratuissa suojakaukaloissa. Näiden säiliöiden osalta merkittävää maaperän pilaantumisriskiä ei katsota olevan. 4 Johtopäätökset ja jatkotoimenpiteet Maastokatselmuksessa ja sen yhteydessä tehdyissä tutkimuksissa ei tullut esille sellaisia maaperän pilaantuneisuuteen viittaavia tai liittyviä seikkoja, jotka vaatisivat välittömiä tutkimus- tai kunnostustoimenpiteitä tai joilla olisi vaikutusta meneillä olevaan kaavoitusprosessiin. Alueen rakentamisvaiheessa varaudutaan alueella olevien vanhojen maanalaisten öljysäiliöiden poistoon sekä samassa yhteydessä niiden alapuolisen maaperän kunnon tarkastukseen. Tarvittaessa, mikäli maaperän kunnostustarvetta (VNa 214/ (11)

11 mukaisen tarkastelun perusteella) esiintyy, kunnostustoimenpiteet YSL 12 luvun mukaisesti. suoritetaan maaperän Kuopiossa Groundia Oy Ari Kolehmainen FM, toimistopäällikkö 11(11)

12 LIITE 1 SIJAINTIKARTTA

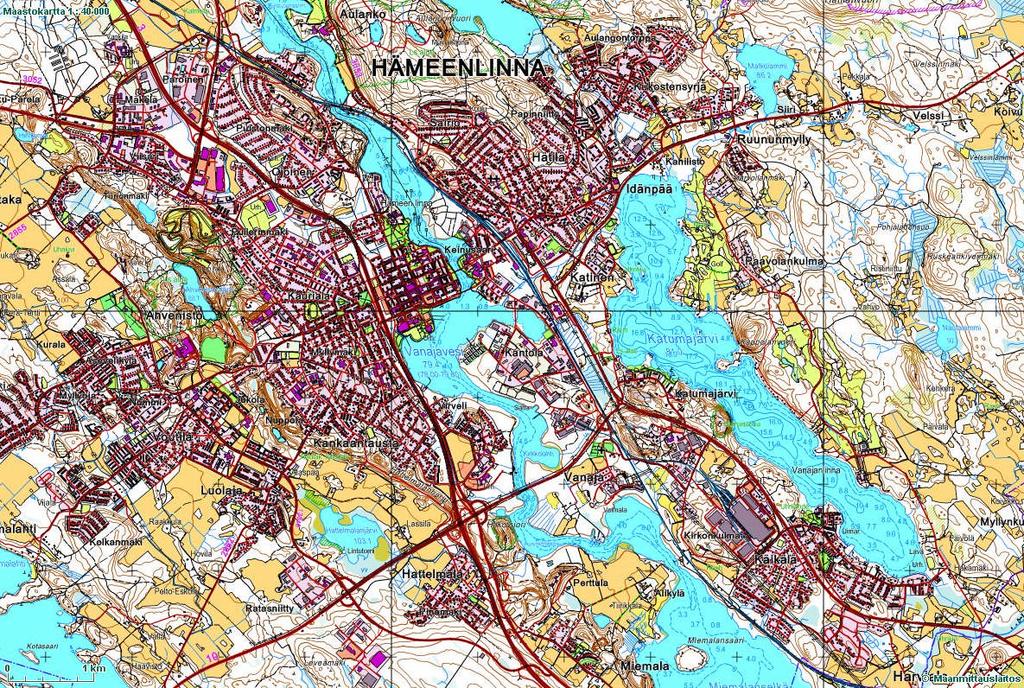

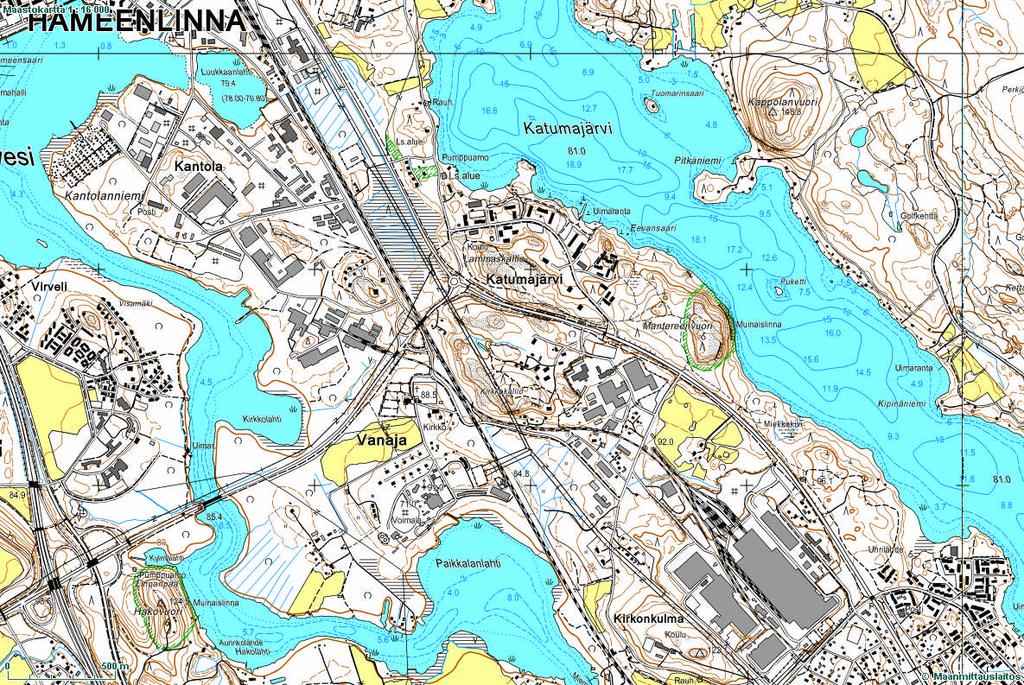

13 Liite 1. Sijaintikartta Selvitysalue (rajaus likimäärin)

14 LIITE 2 ASEMAPIIRROS, SELVITYSALUEEN RAJAUS JA RISKIKOHTEIDEN SIJAINNIT

15 LIITE 2a. Asemapiirros, selvitysalueen likimääräinen rajaus ja riskikohteet 1: Vanha kauppa 2. Sauna/pyykkituparakennus 3. Vanha asuinrakennus 4. Villa Patria 5. Ylijäämämaan läjitys 6. Hulevesiallas

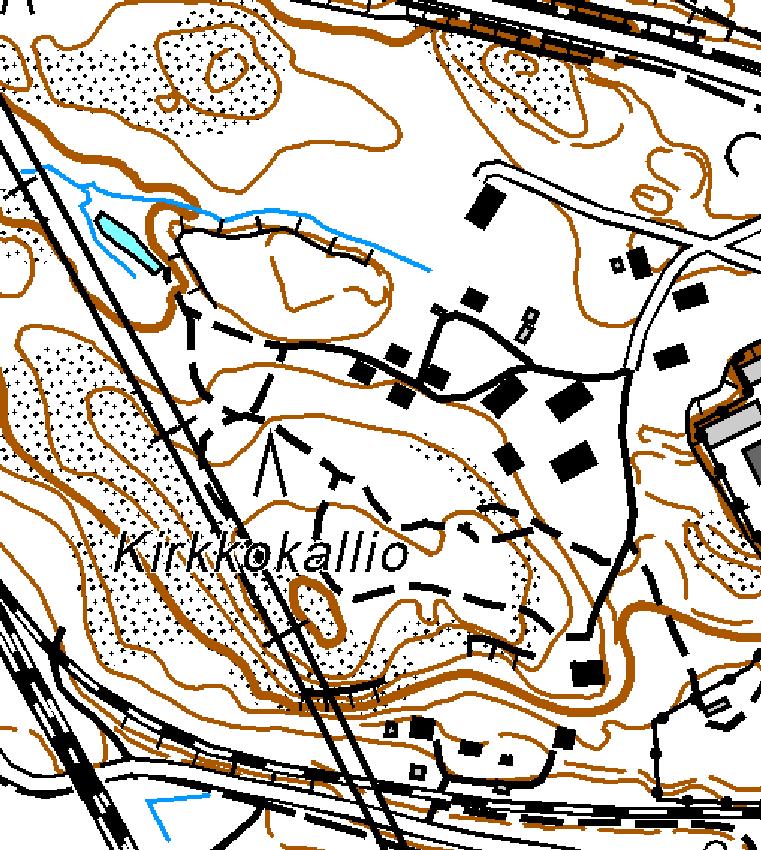

16 LIITE 2b. Riskikohteet peruskarttapohjalla 1: Vanha kauppa 2. Sauna/pyykkituparakennus 3. Vanha asuinrakennus 4. Villa Patria 5. Ylijäämämaan läjitys 6. Hulevesiallas 7. Maastoajoneuvojen koejourat

17 LIITE 3 MAA- JA SEDIMENTTINÄYTTEIDEN ANALYYSITULOKSET

18 Optima Oy Hongiston kaava-alue, Hämeenlinna Maa- ja sedimenttinäytteet (Ari Kolehmainen, Groundia Oy) Maalaji Haju Raskasmetallit Hiilivedyt aistinv. arvio aistinv. arvio XRF-analyysi (Niton) PetroFLAG-analyysi** Näytetunnus Selite lk As Cu Pb Zn 0 3* mg/kg mg/kg mg/kg mg/kg N1 Ylijäämämaan läjitysalue, kokoomanäyte asfaltinkappaleita sisältävästä pienestä maa-aumasta Hk/Sr 0 <25 <142 <29 <99 N2 Ylijäämämaan läjitysalue, kokoomanäyte keskimmäisestä maa-aumasta Hk/Hk 0 <23 <143 <31 <101 N3 Ylijäämämaan läjitysalue, kokoomanäyte keskimmäisestä maa-aumasta Hm/Hk 0 <28 <173 <31 < S1 Sedimenttinäyte hulevesialtaan luoteispäästä Hm/Si 0 <14 <79 <16 <57 S2 Sedimenttinäyte hulevesialtaan kaakkoispäästä Hm/Si 0 <13 <92 <17 <65 Kynnysarvo (Vna 214/2007) *** Alempi ohjearvo (Vna 214/2007) Ylempi ohjearvo (Vna 214/2007) *) 0 = ei öljyn/kemikaalin hajua, 1 = heikko haju, 2 = selvä haju, 3 = voimakas haju **) kalibrointilämpötila 16 C, vastekerroin 7 ***) öljyhiilivetyjakeet >C10-C40
