Öljysäiliön poiston yhteydessä tehty maaperän pilaantuneisuustutkimus ja kunnostus, Hietalanmäen koulu

Transkriptio

1 Oulun kaupunki Solistinkatu OULU Oulun kaupunki Yhdyskunta- ja ympäristöpalvelut Öljysäiliön poiston yhteydessä tehty maaperän pilaantuneisuustutkimus ja kunnostus, Kello, Oulu

2 Oulun kaupunki SISÄLLYS 1 TEHTÄVÄ KOHTEEN KUVAUS Sijainti Käyttö ja toimintahistoria Naapurusto MAAPERÄ-, POHJA- JA PINTAVESITIEDOT Maa- ja kallioperä Pohja- ja orsivesi Tehdyt tutkimukset PILAANTUNEEN MAAPERÄN KUNNOSTUS Kunnostustyön osapuolet Maaperän pilaantuneisuuden arviointi ja massanvaihdon kriteerit Mittausmenetelmät ja laitteet Maaperän kunnostus massanvaihdolla Kunnostuksen aikaiset tutkimukset Maaperän pitoisuudet kunnostuksen jälkeen JATKOTOIMENPITEET... 7

3 Oulun kaupunki 1 1 TEHTÄVÄ Oulun kaupungin, Yhdyskunta- ja ympäristöpalveluiden toimeksiannosta on Geobotnia Oy suorittanut Oulun kaupungissa, Kellon kaupunginosan alueella maanalaisen lämmitysöljysäiliön poiston yhteydessä maaperän pilaantuneisuustutkimuksia, ympäristönäytteenottoa ja öljypilaantumaan liittyvää maaperän kunnostuksen valvontaa. Ympäristöteknistä näytteenottoa ja valvontaa on tehty tontilla Valvonnan ja raportoinnin vastuuhenkilönä toimi Petri Luoma RKM (AMK), Tekn. yo. Sertifioitu ympäristönäytteenottaja. 2 KOHTEEN KUVAUS 2.1 Sijainti Tutkimuskohde sijaitsee Oulussa, Kellon kaupunginosassa. Käyntiosoite on Hietalanmäentie 27, Oulu. Kiinteistörekisteritunnus on (tila HIETALANMÄEN KOULU). 2.2 Käyttö ja toimintahistoria Kiinteistön omistaa Oulun kaupunki ( ). Kohde on lakkautettu Hietalanmäen koulu. Kohteessa on päälämmitysmuotona ollut öljylämmitys ja rakennuksen ulkopuolella on sijainnut maanalainen kevytpolttoöljysäiliö. Kohteessa siirrytään kaukolämpöön. 2.3 Naapurusto Kohde rajoittuu pohjoisessa ja lännessä Hietalanmäentiehen ja muualla naapurikiinteistöihin. Kuvassa 1 kiinteistön karttaote. Alueella on voimassa asemakaava. KUVA 1. Kiinteistön karttaote.

4 Oulun kaupunki 2 3 MAAPERÄ-, POHJA- JA PINTAVESITIEDOT 3.1 Maa- ja kallioperä GTK:n maaperäkarttojen mukaan kunnostusalueen pohjamaa on hiekkamoreenia. Kuvassa 2 kuvakaappaus GTK:n maaperäkartasta. KUVA 2. GTK:n maaperäkartta.

5 Oulun kaupunki Pohja- ja orsivesi Kiinteistö ei sijaitse luokitellulla pohjavesialueella; pohjavettä ei hyödynnetä kiinteistöllä. Lähin vedenhankintaa varten tärkeä pohjavesialue on Saviaronkankaan pohjavesialue, joka sijaitsee lähimmillään 750 metrin päässä Hietalanmäen entisestä koulusta. Kuvassa 3 työkohteen sijoittuminen lähimpiin pohjavesialueisiin nähden. Murtoperän pohjavesialue Kellonkankaan pohjavesialue Työkohde Saviaronkankaan pohjavesialue KUVA 3. Lähimmät pohjavesialueet kunnostuskohteeseen nähden. 3.3 Tehdyt tutkimukset Kohteessa tehtiin maaperän pilaantuneisuustutkimukset säiliön poiston yhteydessä. Pilaantuneisuutta selvitettiin näytteenotoin kaivutyön yhteydessä ja näytteistä selvitettiin mm. seuraavia: näytteitä otettiin kaivun edetessä ja todennäköisimmistä pilaantuneisuuden vaikuttavista paikoista (säiliön täyttöputki, tarkastuskannen ympäristö, tuloja paluuputken liitokset säiliössä) kaikki tutkimuksien aikana otetut maanäytteet on: o arvioitu aistinvaraisesti (haju, ulkonäkö, maalaji) mahdollisen pilaantumisen toteamiseksi o öljyn hajuaistinvaraisessa tunnistamisessa on käytetty 4-portaista arvosteluasteikkoa 0 / I / II / III (ei hajua/lievä/selvä/voimakas haju) o kaikki maanäytteet on mitattu fotoionisaatiomittarilla (PID) mahdollisten haihtuvien hiilivetyjen esiintymisen selvittämiseksi. Kohteessa ei oltu tehty aikaisempaa maaperän pilaantuneisuustutkimusta.

6 Oulun kaupunki 4 4 PILAANTUNEEN MAAPERÄN KUNNOSTUS 4.1 Kunnostustyön osapuolet Tilaaja ja kiinteistön omistaja Oulun kaupunki Yhdyskunta- ja ympäristöpalvelut Solistinkatu OULU Satu Pietola, puh satu.pietola@ouka.fi Jari Poutiainen, puh jari.poutiainen@ouka.fi Valvonta ja raportointi Geobotnia Oy Koulukatu OULU Olli Nuutilainen, puh olli.nuutilainen@geobotnia.fi Janne Herva, puh janne.herva@geobotnia.fi Petri Luoma, puh petri.luoma@geobotnia.fi Valvova viranomainen Pohjois-Pohjanmaan ELY-keskus Ympäristö ja luonnonvarat, ympäristönsuojeluyksikkö Veteraanikatu OULU Maria Säkkinen, puh maria.sakkinen@ely-keskus.fi Kunnallinen ymp.viranomainen Oulun seudun ympäristötoimi Solistinkatu OULU Matti Tynjälä, puh matti.tynjala@ouka.fi Kunnostusurakoitsija Maanrakennus Keränen Oy Rapakiventie OULU Mika Keränen, puh mika.keranen@mrk.fi Pilaantuneen maan vastaanotto Kiertokaari Oy Ruskonniityntie Oulu Mari Juntunen, puh mari.juntunen@kiertokaari.fi

7 Oulun kaupunki Maaperän pilaantuneisuuden arviointi ja massanvaihdon kriteerit Maaperän pilaantuneisuuden arviointiin on annettu maaliskuussa 2007 Valtioneuvoston asetus maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista. Asetuksessa arvioidaan maaperän pilaantuneisuutta ja puhdistustarvetta kolmen raja-arvon mukaan: kynnysarvo, alempi ohjearvo ja ylempi ohjearvo. Kynnysarvon ylittyessä maaperän pilaantuneisuus ja puhdistustarve on arvioitava. Ylempää ohjearvoa voidaan käyttää pilaantuneisuuden arviointiin teollisuus-, varasto-, tai liikennealueilla ja muissa kohteissa käytetään alempaa ohjearvoa (asuinalueet, puistoalueet). Alueella on voimassa oleva asemakaava, jossa alue on merkitty opetustoimintaa palvelevien rakennusten korttelialueeksi (YO). Tämän takia pilaantuneisuutta ja kunnostustarvetta on arvioitu alemman ohjearvon perusteella. Öljyhiilivetyjen kynnys- ja ohjearvot on esitetty taulukossa 1. Taulukko 1: Öljyhiilivetyjen kynnys- ja ohjearvot Valtioneuvoston asetuksessa 214/2007 eli nk. pima-asetuksessa. THC (C5-C10) bensiinijakeet [mk/kg] THC (>C10-C21) keskitisleet [mk/kg] THC (>C21-C40) raskaat öljyjakeet [mk/kg] THC (>C10-C40) [mk/kg] Kynnysarvo Alempi ohjearvo Ylempi ohjearvo Mittausmenetelmät ja laitteet Massanvaihdon laajuus varmistettiin aistinvaraisin havainnoin, kenttätesteillä ja laboratorioanalyyseillä. Alueelta pyrittiin poistamaan kokonaan öljyhiilivedyillä pilaantunut maa-aines. Kunnostustyön valvonnassa ja ohjauksessa käytettiin kenttämittausmenetelminä PetroFLAG-kenttätesteriä, jonka avulla saadaan maanäytteestä määritettyä kokonaisöljyhiilivetypitoisuus (TPH) ja MiniRAE-fotoionisaatiomittaria (PID), joka mittaa mahdollisten haihtuvien orgaanisten yhdisteiden esiintymistä. Tontille jätettyjen massojen puhtaus varmistettiin laboratoriossa THC- eli kokonaishiilivetyanalyysilla. Öljyhiilivetyjen kokonaispitoisuuden lisäksi THC-analyysillä saadaan selvitettyä öljyhiilivetyjen jakautuminen eri komponentteihin. 4.4 Maaperän kunnostus massanvaihdolla pidettiin kohteessa aloituspalaveri ja öljysäiliön poisto ja pilaantuneen maan kunnostus suoritettiin Pilaantuneen maan kaivu kohdistui käytössä olleen lämmitysöljysäiliön alueelle ja kaivua tehtiin niin kauan kun kenttämittareilla ja aistinvaraisesti ei enää saatu viitteitä haitta-aineista maaperässä. Suurimmat pitoisuudet havaittiin täyttöputken juurella ja alapuolisessa maassa, perustuksien läheisyydessä. Kaivun päätyttyä ja puhtaan maan rajan saavutettua otettiin kaivannon pohjalta, seinämis-

8 Oulun kaupunki 6 tä ja täyttöputken alueelta yhteensä 3 kokoomanäytettä, jotka toimitettiin laboratorioon tarkempia analyysejä varten. Kiertokaari Oy:n jätekeskukseen ajettiin 1 kuorma, yhteensä 4,38 tonnia, öljyhiilivedyillä pilaantunutta maata. Kuorman öljyhiilivetypitoisuus oli mg/kg. Massanvaihto- ja öljysäiliökaivanto täytettiin kaivetuilla, puhtailla kivennäismailla ja lisäksi tuotiin 1 kuorma (15,60 tn) hiekkaa. Täyttö tiivistettiin kerroksittain kaivinkoneen kauhalla. Työmaalta vietiin pois betonijätettä Paupek Oy:lle yhteensä 850 kg ja asfaltit toimitettiin YIT:lle. Käytöstä poistetusta öljysäiliöstä valvoja laati säiliön luovutustodistuksen Maanrakennus Keränen Oy:lle ja säiliö toimitettiin jälleen varusteineen Kuusakoski Oy:lle. Luovutustodistus ja vastaanottoilmoitus ovat tämän raportin liitteenä. Kunnostustyö saatiin päätökseen Kunnostuksen aikaiset tutkimukset Kunnostuksen aikana tehtiin yhteensä 5 kpl Petroflag kenttätestiä. PetroFLAG-testien tulokset vaihtelivat 0 >2 500 mg/kg, vastekerroin 6. PID-mittari oli työmaalla käytössä 1 päivänä. PID-mittauksien tulokset vaihtelivat 0 50 ppm. Kenttätesteillä ja aistinvaraisilla havainnoilla todettiin puhtaan maan raja. Laboratorioon lähetettiin 3 kokoomanäytettä puhtaaksi todetusta maasta kaivannon seinämiltä, pohjalta ja täyttöputken alueelta. Näytteille tehtiin öljyhiilivetyjen kokonaispitoisuusanalyysi kolmena fraktiona (THC C5-C40-analyysi). 4.6 Maaperän pitoisuudet kunnostuksen jälkeen Aistinvaraisten havaintojen ja laboratoriossa määritettyjen kokoomanäytteiden perusteella viitteitä pilaantuneisuudesta ei havaittu. Käytännössä tämä tarkoittaa sitä, että kunnostuksen päätteeksi maaperä on puhdas (<50 mg/kg). Näytteiden analyysitulokset on esitetty liitteenä.

9 Oulun kaupunki 7 5 JATKOTOIMENPITEET Maaperä on kunnostettu pilaantuman alueella kauttaaltaan. Jatkoselvityksiä ei tarvita. Geobotnia Oy Petri Luoma, RKM (AMK), Tekn yo. Sertifioitu ympäristönäytteenottaja Olli Nuutilainen, DI Liitteet: Sijaintikartta, 1 s. Kaavakartta, 1 s. Valokuvia kunnostuksesta, 3 s. Laboratorion testausselosteet, 1 s. Pilaantuneen maan siirtoasiakirjat, 1 s. Säiliön luovutustodistus ja vastaanottoilmoitus, 2 s. Öljysäiliön tarkastuspöytäkirja, 1 s. Ympäristönäytteenottajan sertifikaatti, 1 s.

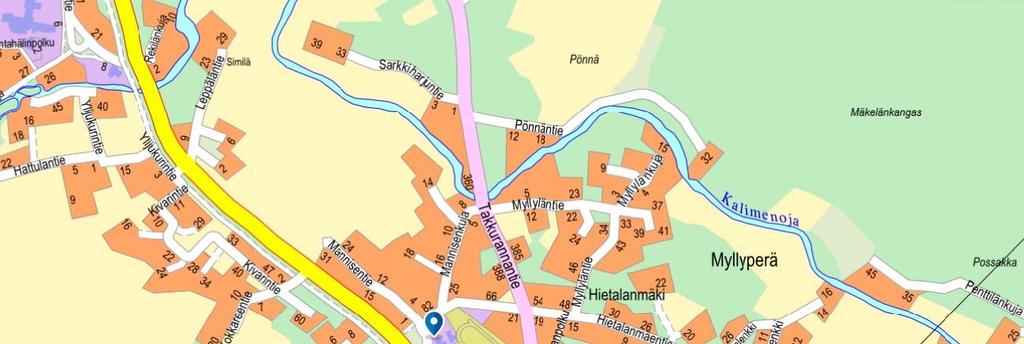

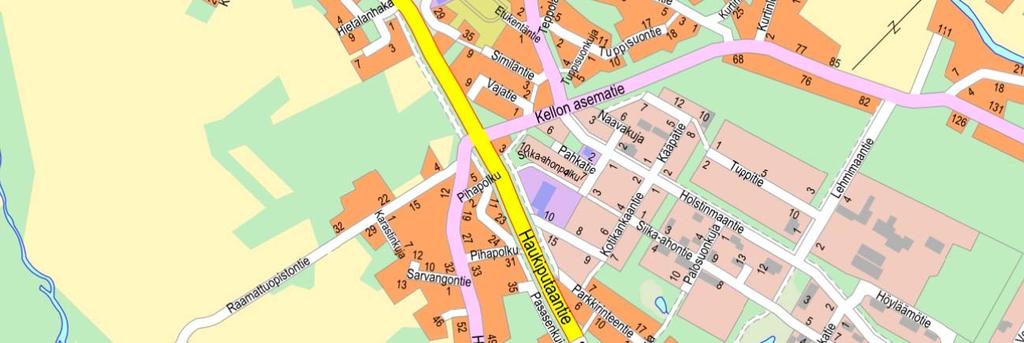

10 Oulun kaupunki LIITE SIJAINTIKARTTA Kunnostuskohde Sijaintikartan lähde: Oulun seudun karttapalvelu Karttatie, < , Oulun kaupunki, yhdyskunta- ja ympäristöpalvelut

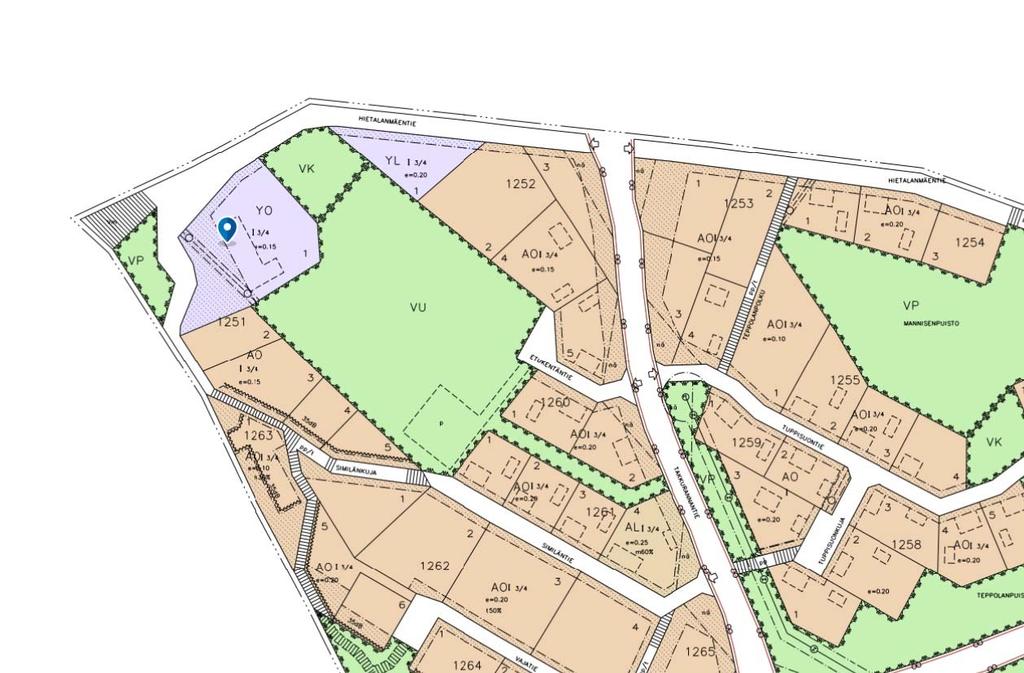

11 Oulun kaupunki LIITE KAAVAKARTTA Kaavakartan lähde: Oulun seudun karttapalvelu Karttatie, < , Oulun kaupunki, yhdyskunta- ja ympäristöpalvelut

12 Oulun kaupunki LIITE VALOKUVIA KUNNOSTUKSESTA Asfaltin poistoa Massanvaihtokaivanto

13 Oulun kaupunki LIITE Öljysäiliö Öljysäiliö ja betonirenkaat

14 Oulun kaupunki LIITE Massanvaihtokaivanto Työmaan lopputilanne

15 Eurofins Ahma Oy Teollisuustie Rovaniemi Testausseloste 1 (1) Raporttinumero: Saaja: Geobotnia Oy Koulukatu OULU Tilauksen tiedot: Asiakastunnus: 1165 Tilaustunnus: R Tilauksen kuvaus: Ouka Näytetunnus: Näytetyyppi: R Maa Kuvaus: Kokooma_pohja Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: Analyysit Näytteenottaja: Yksikkö PLu Tulos Menetelmä / Laboratorio THC C5-C10 öljyhiilivedyt > C10-C21 öljyhiilivedyt > C21-C40 öljyhiilivedyt Öljyhiilivetyjen kok.pitoisuus, C10-C40 * Öljyhiilivetyjen kok.pitoisuus, C5-C40 <50 Sisäinen menetelmä, HS-GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, HS-GC/MS / ROI Näytetunnus: Näytetyyppi: R Maa Kuvaus: Kokooma_seinät Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: Analyysit Näytteenottaja: Yksikkö PLu Tulos Menetelmä / Laboratorio THC C5-C10 öljyhiilivedyt > C10-C21 öljyhiilivedyt > C21-C40 öljyhiilivedyt Öljyhiilivetyjen kok.pitoisuus, C10-C40 * Öljyhiilivetyjen kok.pitoisuus, C5-C40 <50 Sisäinen menetelmä, HS-GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, HS-GC/MS / ROI Näytetunnus: Näytetyyppi: R Maa Kuvaus: Kokooma_täyttöputken alue Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: Analyysit THC C5-C10 öljyhiilivedyt > C10-C21 öljyhiilivedyt > C21-C40 öljyhiilivedyt Öljyhiilivetyjen kok.pitoisuus, C10-C40 * Öljyhiilivetyjen kok.pitoisuus, C5-C40 Näytteenottaja: Yksikkö PLu Tulos Menetelmä / Laboratorio <50 Sisäinen menetelmä, HS-GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, GC/MS / ROI <50 Sisäinen menetelmä, HS-GC/MS / ROI * Menetelmä on akkreditoitu Mittausepävarmuudet ovat saatavissa laboratoriosta Terhi Simonen, Orgaaninen analyytikko , TerhiSimonen@eurofins.fi Jakelu Yhteyshenkilöt Herva, Janne Luoma, Petri Orgaaninen analytiikka: Tarja Olli, , TarjaOlli@eurofins.fi Tulokset pätevät ainoastaan tässä selosteessa mainituille näytteille. Tämän selosteen saa kopioida vain kokonaan. Muussa tapauksessa on pyydettävä lupa Eurofins Ahma Oy:ltä. Menetelmäviittausten lopussa olevien laboratoriotunnusten selitteet: ROI = Eurofins Ahma Oy, Teollisuustie 6, Rovaniemi, p Laboratorio on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T131. Kuvaus akkreditoinnista on saatavissa tai laboratoriosta. Lausunto ei kuulu akkreditoinnin piiriin.
