1 Maarakentaminen, maa-ainekset Maisemarakentamisen tekniikka ja materiaalit kurssi mm paikalliset materiaalit: Islanti

2

3

4

5 paikalliset materiaalit: Espanja

6 paikalliset materiaalit: Suomi

7

8 Kuvalähde: -tietoportaali

9

10

11 Maisemasuunnittelijan on tunnettava rakennuspaikan maalajit ja pohjaolot riittävällä tarkkuudella ja osattava arvioida niiden käyttökelpoisuutta sekä rakennettavuuden että kasvillisuuden menestymisen kannalta.

12 Suomen maaperä voidaan syntytapansa perusteella luokitella neljään tyyppiin: Moreenit (noin 60% Suomen maaperästä) Harjut eli kangasmaat Savimaat Turvemaat eli suot Tyypillinen kerrosjärjestys: 1. Kallio 2. Pohjamoreeni 3. Harjuaines (sora ja hiekka) 4. Savi ja siltti 5. Rantakerrostuma (hiekka) 6. Lieju 7. Saraturve 8. Rahkaturve 9. Muinaisranta. Piiros: Harri Kutvonen, GTK. Kuvalähde: -tietoportaali

13 Suomen maaperälle on tyypillistä maaperän pienipiirteinen vaihtelu, joten tarkat pohjaolot selvitetään pohjatutkimuksilla. Vaikeissa kohteissa on käännyttävä erikoisasiantuntijoiden puoleen.

14

15 Maisema- ja viherrakentaminen on suurelta osin maanrakennusta. Tärkeimmät ja kalleimmat rakenteet jäävät näkymättömiin, maan pinnan alle. (kuvassa louhitaan kalliota Vuosaaren sataman tieltä, samalla tuotetaan kiviainesmateriaalia rakentamisen tarpeisiin)

16 Maalajiluokitukset rakennusteknillinen luokitus (vanha jako kivennäismaihin ja eloperäisiin) geoteknillinen luokitus (kansainvälinen, jaottelu geologisen syntytavan mukaan) Lähde: Suomen maalajien ominaisuuksia. Nanna Ronkainen, Suomen ympäristökeskus. SUOMEN YMPÄRISTÖ 2:2012

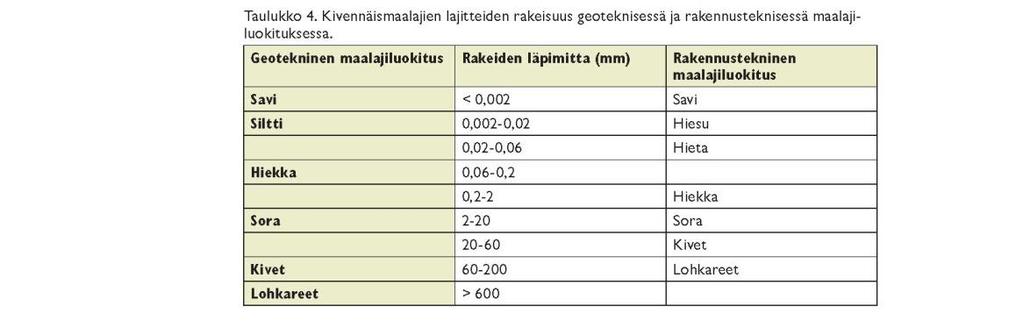

17 Maalajien koostumus ja rakenne (kitkamaa koheesiomaa) Saveksi määritellään kooltaan alle 0,002 mm rakeet. Nämä hiukkaset ovat mikroskoopilla tarkasteltuina ohuita levyjä, jotka pysyvät kiinni toisissaan koheesion avulla. Siltti on välimuoto saven ja karkearakeisten maalajien välillä. Maarakeiden muoto muuttuu levymäisestä vakioläpimittaisiin rakeisiin. Hiekalla (> 0,06 mm) ja sitä karkeammilla maalajeilla rakeiden väliset tartuntavoimat eivät enää vaikuta, vaan maan kantavuus perustuu pääasiassa rakeiden väliseen kitkaan.

18 Lähde: Suomen maalajien ominaisuuksia. Nanna Ronkainen, Suomen ympäristökeskus. SUOMEN YMPÄRISTÖ 2:2012

19 Lähde: Suomen maalajien ominaisuuksia. Nanna Ronkainen, Suomen ympäristökeskus. SUOMEN YMPÄRISTÖ 2:2012

20 Maalajien ominaisuudet MAALAJIEN OMINAISUUDET VIHERRAKENTAMISEN KANNALTA routivuus kantavuus vesipitoisuus (kapillaarisuus, vedenläpäisy- ja vedenpidätyskyky) työstettävyys löyhtyminen viljavuus (pohjamaan yhteys kasvualustaan, vesiolot, ph, ilmavuus, lämpimyys, ravinteisuus, jne)

21 POHDI JA KESKUSTELE PARIN KANSSA: 1. Mitkä tekijät vaikuttavat maalajin vedenläpäisevyyteen? 2. Aseta vedenläpäisevyydeltään järjestykseen seuraavat maalajit (parhaiten-huonoiten): HkMr, khk, SiMr, ksi, Sr, Sa, hsi, hhk

22 POHDI JA KESKUSTELE PARIN KANSSA: 1. Mitkä tekijät vaikuttavat maalajin vedenläpäisevyyteen? raekoko tiiveysaste humuspitoisuus 2. Aseta vedenläpäisevyydeltään järjestykseen seuraavat maalajit (parhaiten-huonoiten): HkMr, khk, SiMr, ksi, Sr, Sa, hsi, hhk järjestys määräytyy keskimääräisen raekoon perusteella

23 Kuvalähde: Viherrakentajan käsikirja Pohdintaa: Mitä parempilaatuista maa on rakennettavuutensa kannalta (Sr, Hk), sitä huonompaa se on puutarhakasvien kasvualustana. Lähes yhtä hyviä molempiin tarkoituksiin ovat karkeat siltit ja hienot hiekat (ksi, hhk) sekä hienoja aineksia sisältävät moreenit.

24 Maalaji Kapillaarinen nousukorkeus cm Hieno sora 1-5 Karkea hiekka 3-12 Hieno hiekka Karkea hieta Hieno hieta Hiesu Savi Yli 800 Lähde: Krannila 1991 Pohdintaa: Mitä parempilaatuista maa on rakennettavuutensa kannalta (Sr, Hk), sitä huonompaa se on puutarhakasvien kasvualustana. Lähes yhtä hyviä molempiin tarkoituksiin ovat karkeat siltit ja hienot hiekat (ksi, hhk) sekä hienoja aineksia sisältävät moreenit.

25 Maa- ja kiviainekset POHDI JA KESKUSTELE PARIN KANSSA: 1. Mitä eroa on 0-32mm murskeella ja 8-16mm soralla? 2. Mihin tarkoitukseen käyttäisit niitä maisemarakentamisessa?

26

27

28

29

30

31

32

33

34

35

36

37 MAARAKENTAMINEN JA POHJASUUNNITTELU Pohjasuunnittelua tarvitaan paitsi rakennusten perustamista varten, usein myös pihojen pinnoiterakenteiden, putkijohtokaivantojen ja viheralueiden kasvualustakerrosten mitoittamiseen Pohjarakennussuunnittelu kytkeytyy kuivatussuunnitteluun Pohjasuunnitelmat laatii pohjarakentamisen (geotekniikan) asiantuntija Pohjasuunnittelussa arvioidaan pohjamaan painumat, kantavuus, stabiliteetti, routa, eroosio ja saastuneisuus

38 MaKu Rakennuspohjien ja piha-alueiden maarakenne- ja kuivatusopas. Rakennustieto.

39 Heikosti kantavalla maapohjalla suunniteltujen rakenteiden kuormitusta on kevennettävä, pohjamaata vahvistettava, tai se on vaihdettava Pohjanvahvistuksen eri menetelmiä ovat kevennys, vaiheittain rakentaminen, ylipenger, vastapenger, synteettiset geovahvisteet, pystyojitus, stabilointi, paalutus, massanvaihto, siirtymärakenteet Pohjanvahvistus vaikuttaa maaperän vedenläpäisevyyttä pienentävästi

40

41 Pohjarakennuksen täyttötyöt Materiaaleina täytöissä pyritään käyttämään alueelta löytyviä maa-aineksia Tarvittaessa tuodaan muualta soraa, hiekkaa tai mursketta Täyttömateriaali ei saa olla huonompilaatuista kuin alle jäävä maapohja Täytöt tehdään cm paksuina kerroksina, jotka tiivistetään huolellisesti jyräämällä, junttaamalla tai täryttämällä

42 Kiilapengerryksen tekeminen Kerrospengerryksen tekeminen Täyttötöissä maa-aineksen on oltava tiivistämiskelpoista Täyttö tehdään tasapaksuina kerroksina, jotka tiivistetään yksi kerrallaan Kerroksen paksuus riippuu maan laadusta (yleensä noin puoli metriä) Heikoimmin kantavat ja routivat maalajit tulevat penkereen alaosaan Kuvalähde: InfraRYL Maapenkereen tekeminen

43

44

45 TUNTITEHTÄVÄ / KUMPARE:

46 Kirjallisuutta: MaKu Rakennuspohjien ja piha-alueiden maarakenne- ja kuivatusopas. Rakennustieto Oy. Suomen maalajien ominaisuuksia. Nanna Ronkainen, Suomen ympäristökeskus. SUOMEN YMPÄRISTÖ 2:2012. Viherrakentajan käsikirja. Viherympäristöliitto ry:n julkaisu 44. InfraRYL. Osa 1 Väylät ja alueet. Infrarakentamisen yleiset laatuvaatimukset. Rakennustieto.
