Blueprint-editori on prosessien ja arkkitehtuurirakenteiden kuvaamiseen tarkoitettu työkalu. Kuvaukset luodaan objekteilla sekä näiden yhteyksillä.

Transkriptio

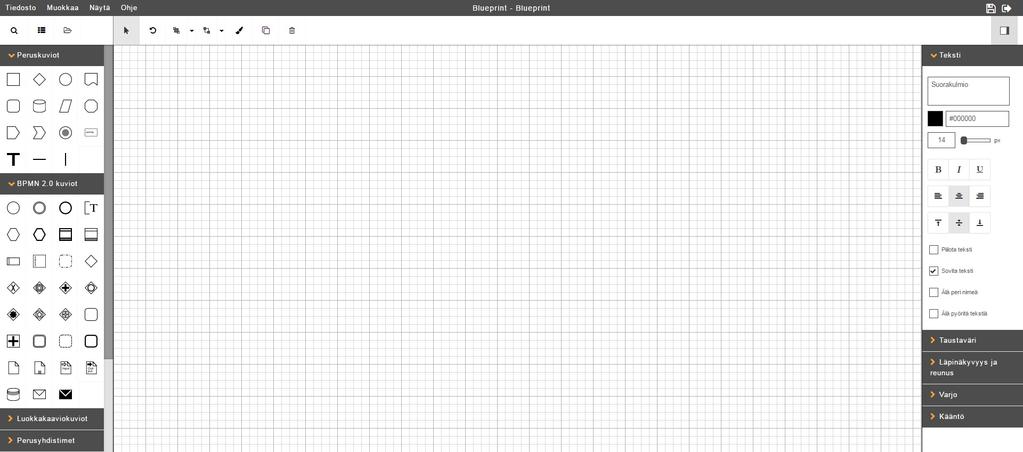

1 1 Johdanto Blueprint-editori on prosessien ja arkkitehtuurirakenteiden kuvaamiseen tarkoitettu työkalu. Kuvaukset luodaan objekteilla sekä näiden yhteyksillä. Editori on sisällytetty kahteen eri tuotteeseen: IMS-toimintajärjestelmään sekä Architect Ohjelmistoon. Tästä syystä osa toiminnoista rajoittuu vain jompaankumpaan emojärjestelmään. Toiminnon perässä lukee joko (IMS) tai (Architect), joka kuvaa sitä, että toiminto löytyy vain kyseisestä järjestelmästä. 2 Rakenne Editori koostuu pääosin viidestä osasta: ruudun vasemmalta puolelta löytyvästä luontivalikosta, ruudun oikealta puolelta löytyvästä muokkausvalikosta, ruudun yläreunasta löytyvästä työkalupalkista, työkalupalkin yläpuolelta löytyvästä ylävalikosta, sekä piirtoalueesta. Piirtoalueen koko muodostuu objektien sijainneista sekä piirtoalueen marginaaleista. 2.1 Luontivalikko Tästä valikosta luodaan objektit sekä yhteydet. Objektin luonti on käsitelty luvussa Objektin luonti. Yhteyden luonti on käsitelty luvussa Yhteyden luonti. Luontivalikon yläreunasta löytyy "Vaihtoehtoiset luontipainikkeet"-painike sekä "Paketit"-painike. Molempien painikkeiden toiminta on käsitelty luvussa 3 - Paketinhallinta.

2 2.2 Muokkausvalikko Muokkausvalikosta löytyy muokkausasetukset piirtoalueelle, objekteille ja yhteyksille. Valikon ollessa suljettuna sen saa auki klikkamalla muokkausnäkymän oikeasta reunasta löytyvästä painikkeesta. Muokkausvalikon tehtävänä on tarjota objektien muokkaamiseen tarkoitetut työkalut. Muokkausvalikon sisältämät asetukset ovat kontekstiriippuvaisia, eli ne muuttuvat sen mukaan onko valittuna objekti vai yhteys. Mikäli mitään ei ole valittuna, valikossa näytetään piirtoalueen yleiset asetukset. Piirtoalueen muokkaus on käsitelty luvussa Piirtoalue. Objektien muokkaus on käsitelty luvussa Objektin muokkaus. Yhteyksien muokkaus on käsitelty luvussa Yhteyden muokkaus.

3 2.3 Työkalupalkki Työkalupalkista löytyy seuraavat toiminnot: Valinta -ja liikutustyökalu Käytetään objektien valitsemiseen ja liikuttamiseen. Liikuttaminen tapahtuu pitämällä hiiren vasen painike pohjassa ja raahamalla. Vaihtoehtoisesti liikuttaa voi myös nuolinäppäimillä. Monen objektin valitsemiseen tarkoitetun työkalun saat esille pitämällä hiiren vasenta painiketta alaspainettuna samalla hiirtä raahaten. Kumoa Kumoaa viimeksi suoritetun toiminnon.

4 Tuo eteen ja vie taakse Toiminnot siirtävät valittuna olevan yhden tai useamman objektin muodostaman ryhmän päällimmäiseksi tai alimmaiseksi. Jos valittuna on useampi objekti, niiden keskinäinen järjestys säilyy. Painikkeiden oikealta puolelta löytyvästä nuolesta klikkaamalla löytyy erillinen painike, jolla objekteja voi tuoda eteen/viedä taakse yhden askeleen kerrallaan. Tyylien kopiointi Työkalu otetaan käyttöön/poistetaan käytöstä klikkaamalla ensin objektia JONKA tyyli halutaan kopioida. Tämän jälkeen klikataan työkalun kuvaketta, sen jälkeen klikataan objektia JOHON tyyli halutaan kopioida. Työkalu on käytössä kun painikkeen reunat ovat mustat ja kursori muuttuu siveltimeksi. Monista Monistaa valitut kuviot. Poista Poistaa valitut kuviot. 2.4 Ylävalikko Ylävalikko sijaitsee editorin yläreunassa ja se koostuu neljästä alivalikosta: Tiedosto, Muokkaa, Näytä ja Ohje. Tiedosto Tuo Toiminnolla voit avata JSON-formaatissa tallennetun tiedoston ja tuoda sen piirtoalueelle.

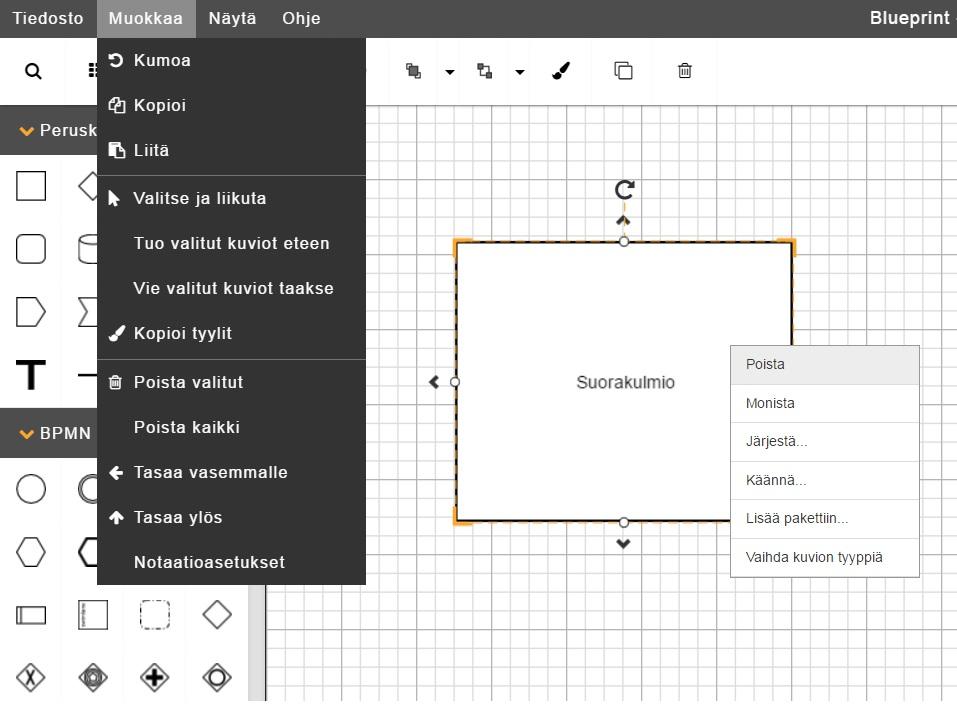

5 Vie Toiminnolla voit tallentaa kaavion datan eri formaateissa. Mahdolliset tiedostoformaatit ovat JSON, PNG ja BPMN. Muokkaa Kumoa Kumoaa viimeksi suoritetun toiminnon. Kopioi Kopioi valitut objektit ja niiden yhteydet leikepöydälle. Liitä Liittää leikepöydälle tallennetut objektit ja niiden yhteydet piirtoalueelle. Valitse ja liikuta Käsitelty luvussa Työkalupalkki. Tuo valitut kuviot eteen/vie valitut kuviot taakse Objektien keskinäiseen järjestykseen liittyviä toimintoja. Nämä on käsitelty luvussa Työkalupalkki. Kopioi tyylit Käsitelty luvussa Työkalupalkki. Poista valitut Poistaa valitut objektit. Poista kaikki Poistaa kaikki objektit. Tasaa vasemmalle Tasaa vasemmalle-toiminto tasaa valittuna olevien objektien vasemmat reunat eniten vasemmalla olevan objektin mukaan. Tasaa ylös Tasaa ylös-toiminto tasaa valittuna olevien objektien ylemmät reunat ylimpänä olevan objektin mukaan.

6 Notaatioasetukset Avaa notaatiovalintamodaalin. Kaavion notaatio on käsitelty luvussa 4 - Kaavion notaatio. Näytä Paketit Avaa paketinhallintamodaalin. Paketinhallinta on käsitelty luvussa 3 - Paketinhallinta. Paperikoot Näyttää paperikoot piirtoalueella katkoviivoin. Apuviivat Piirtää siniset viivat havainnollistamaan kun objektit ovat toistensa tasalla. Viivaimet Piirtää senttimetriviivaimen vasempaan reunaan ja yläreunaan. Ruudukko Asettaa piirtoalueen ruudukon päälle tai pois. Marginaalit Ottaa marginaalit käyttöön/poistaa ne käytöstä. Ohje Pikanäppäimet Avaa pikanäppäinohjeen. Muutosloki Avaa muutoslokin. 2.5 Piirtoalue Piirtoalueen ominaisuuksien muokkaaminen Piirtoaluetta pääsee muokkaamaan joko piirtoalueen kontekstivalikosta tai oikean reunan muokkausvalikosta kun valittuna ei ole yhteyksiä tai objekteja. Piirtoalueen asetuksia ovat:

7 Piirtoalueen marginaalit Piirtoalueen x- ja y-akselin marginaalit. Marginaali on alue piirtoalueen reunan ja laitimmaisen kuvion välillä. Mikäli laitimmainen kuvio on uimarata, marginaalia ei huomioida. Marginaaleja voi säätää raahamalla sinisiä marginaaliviivoja hiirellä.

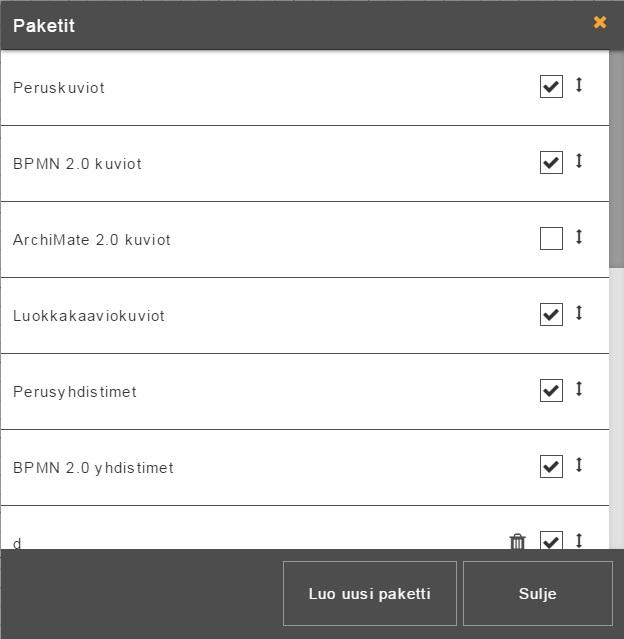

8 Taustaväri Piirtoalueen taustavärin asetukset ovat identtiset objektin taustaväriasetusten kanssa. Objektin taustaväriasetukset on käsitelty luvussa Objektin muokkaus. 3 Paketinhallinta "Paketit"-painikkeesta aukeaa paketinhallintamodaali, josta voidaan ottaa käyttöön sekä järjestellä niin valmiita, kuin myös käyttäjien luomia paketteja. Editorissa on valmiina perusobjektit, BPMN 2.0-standardin objektit, ArchiMate 2.0-standardin mukaiset objektit ja näiden standardien yhteyskomponentit. Pakettien käyttöönotto ja poisto Paketit otetaan käyttöön klikkaamalla paketin nimen vasemmalla puolella olevaa laatikkoa. Pakettien järjestystä voi muuttaa raahamalla paketin nimeä ja tyhjän paketin voi poistaa klikkaamalla roskakorikuvaketta, joka näkyy ainoastaan silloin kun paketissa ei ole objekteja. Mikäli halutaan luoda uusi paketti, klikataan Luo uusi paketti -painiketta ja syötetään paketin nimi aukeavaan ikkunaan. Kun halutut paketit on otettu käyttöön, klikataan Sulje -painiketta, jonka jälkeen valitut paketit näkyvät vasemman reunan luontivalikossa. Klikkaamalla paketin nimeä saat paketin objektit esiin tai piiloon. Objektit lisätään paketteihin hiiren oikeasta napista aukeavasta kontekstivalikosta. Objektit poistetaan paketeista klikkaamalla objektin kuvaketta hiiren oikealla painikkeella ja valitsemalla aukeavasta valikosta "Poista kuvio paketista".

9 Vaihtoehtoiset luontipainikkeet Vaihtoehtoiset, leveämmät luontipainikkeet saat käyttöön klikkaamalla painiketta: 4 Kaavion notaatio Kaavioilla on myös notaatioasetus. Asetuksen ollessa päällä, kaavio validoidaan valitun notaation spesifikaation mukaisesti. Mikäli notaationa on BPMN, voidaan kaavio tallentaa BPMNformaatissa.

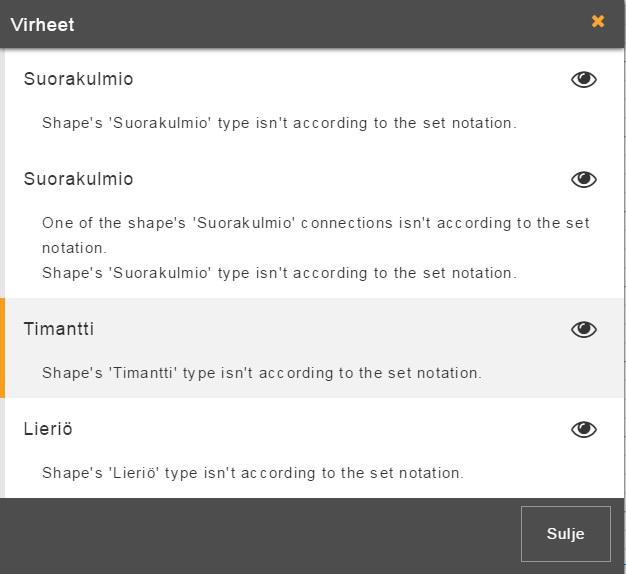

10 BPMN-tallennus Jotta kaavio voidaan tallentaa BPMN-formaatissa, pitää se ensin validoida. Kaavio validoidaan tallenna-painikkeen vasemmalla puolelta löytyvällä validointipainikkeella, validointi perustuu BPMN spesifikaatioon. Painikkeella on kolme väriä, jotka kertovat kaavion tilan: Vihreä, kaavio on validi ja se voidaan tallentaa BPMN-formaatissa. Keltainen, kaavion tilaa ei tiedetä, validoidaan klikattaessa. Punainen, kaavion tila ei ole validi, klikattaessa aukeaa virheloki, jossa kerrotaan tarkemmin validaattorin havaitsemista virheistä.

11 Mikäli kaavio on validi, voidaan se tallentaa ylävalikon Tiedosto-alivalikosta löytyvällä painikkeella. 5 Objektit 5.1 Objektin valinta Objektit valitaan klikkaamalla niitä hiiren vasemmalla painikkeella. Voit valita useamman objektin kerralla painamalla Ctrl-näppäintä ja samanaikaisesti klikkaamalla yksitellen haluttuja objekteja. Toinen tapa valita useampi objekti, on pitämällä hiiren vasenta näppäintä alhaalla ja vetämällä esiin ilmestyvä valintasuorakulmio haluttujen objektien ympärille. 5.2 Objektien luonti Objektit luodaan klikkaamalla tai raahamalla halutun objektin kuvaketta. Mikäli objekti luodaan klikkaamalla, se luodaan piirtoalueen vasempaan yläreunaan. Jotta haluttu objekti näkyisi valikossa, pitää kyseisen objektin paketti ottaa ensin käyttöön. Paketinhallinta on käsitelty luvussa 3 - Paketinhallinta.

12 5.2.1 Kuvaobjektin luonti Editoriin voi lisätä myös kuvaobjekteja. Tämä tapahtuu raahamalla kuvatiedosto (sallitut tiedostotyypit:.bmp,.png,.gif,.jpeg ja.jpg) piirtoalueen päälle, jolloin aukeaa kuvanlisäysmodaali. Kyseisestä modaalista voit määrittää kuvan koon. Huomaathan että yhteen kaavioon mahtuu rajallinen määrä kuvadataa, vapaa tila näkyy modaalin oikeassa alareunassa. Lisäämisen jälkeen kuvaan voi liittää yhteyksiä kuten tavalliseenkin objektiin. Kuvaobjektin kontekstivalikosta voit palauttaa kuvan alkuperäisen kuvasuhteen ja koon. Kontekstivalikosta voit myös muuttaa kuvaobjektin taustakuvaksi, tämä on käsitelty tarkemmin luvussa 7 - Kontekstivalikko.

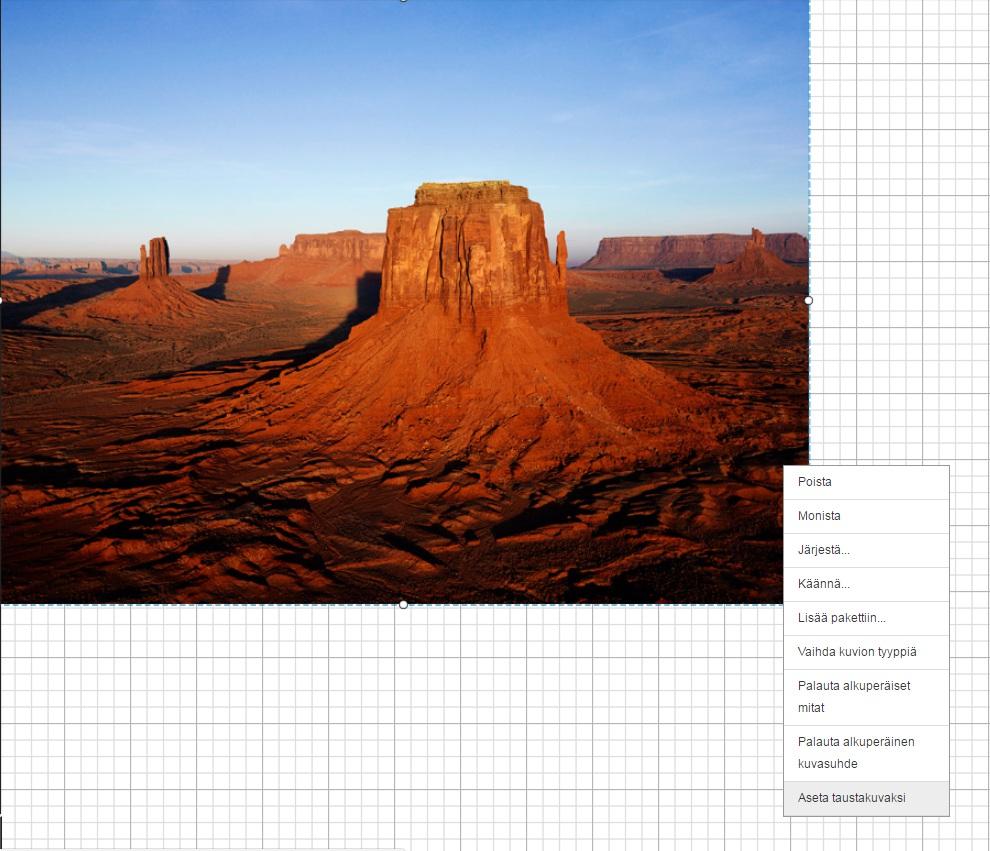

13 5.2.2 Kuvaobjekti taustakuvana Kuvaobjektin voi asettaa taustakuvaksi kontekstivalikosta, kun objekti on määritelty taustakuvaksi, sitä ei saa valittua taustakuvamuokkaustilan ulkopuolella. Lisäksi taustakuva on aina muiden objektien ja yhteyksien alla. Taustakuvien keskinäistä järjestystä - ja muita ominaisuuksia - voi muuttaa kuten muidenkin objektien, mutta vain taustakuvien muokkaustilassa. Taustakuvien muokkaustilaan (ja siitä pois) pääsee joko tuplaklikkaamalla piirtoaluetta tai piirtoalueen kontekstivalikosta. 5.3 Objektin muokkaus Objektin muokkaustyökalut Objektin reunoilla olevista nuolista klikkaamalla voi luoda nopeasti samanlaisen objektin sekä yhteyden siihen. Objektin yläpuolelta löytyvästä pyöritysikonista voi aloittaa kuvion pyörityksen. Objektin koon muuttaminen tapahtuu raahaamalla joko objektin oikeassa alakulmassa olevaa nuolta, tai objektin sivuilta löytyvistä painikkeista.

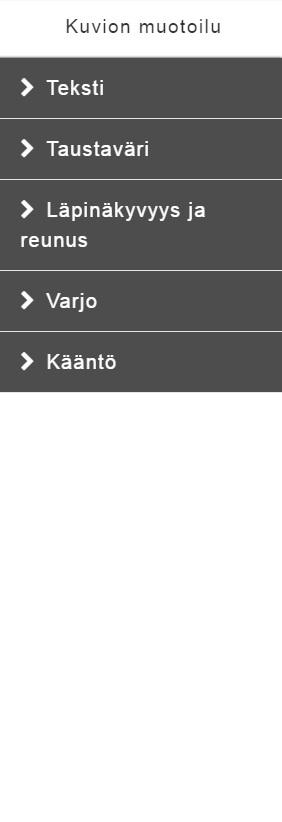

14 Objektin ominaisuuksien muokkaaminen Objektin ominaisuuksia muokataan oikean reunan muokkausvalikosta. Muokkausvalikko on käsitelty luvussa Muokkausvalikko. Objektin tulee olla valittuna, jotta sitä voidaan muokata. Valikko on jaettu viiteen osioon: Teksti Valikon alta löytyy objektin tekstiin liittyvät asetukset:

15 Nimi Objektin nimi. Nimeä voi muokata myös tuplaklikkaamalla objektin nimeä piirtoalueella. Fontin väri Asettaa fontin värin. Fontin koko (6-100 px) Säätää fonttikoon.

16 Fontin tyyli Valittavia tyylejä ovat lihavointi, kursivointi sekä alleviivaus. Fontin tasaus (vaaka) Tasaa objektin tekstin vaakasuunnassa. Fontin tasaus (pysty) Tasaa objektin tekstin pystysuunnassa. Piilota teksti Piilottaa objektin tekstin. Sovita teksti Sovittaa tekstin objektin kokoon. Älä peri nimeä (Architect) Estää nimen periytymisen linkitetyltä objektilta. Älä pyöritä tekstiä Teksti ei pyöri objektin mukana. Taustaväri Objektin taustaväreihin liittyvät asetukset:

17 Pääväri Objektin päävärit, mikäli värin tyyli on asetettu tasaiseksi, ainoastaan ensimmäisellä värillä on merkitystä. Nuolipainike vaihtaa värien paikat keskenään. Värin tyyli Liukuvärin tyylit: Tasainen, ei liukuväriä Pystysuuntainen keskitetty liukuväri Vaakasuuntainen keskitetty liukuväri Pyöreä liukuväri Vaakasuuntainen liukuväri Pystysuuntainen liukuväri Vino liukuväri (vasemmasta alakulmasta oikeaan yläkulmaan) Vino liukuväri (vasemmasta yläkulmasta oikeaan alakulmaan) Alkuvärin läpinäkyvyys (0-100%)

18 Alkuvärin läpinäkyvyys, 100-prosenttinen läpinäkyvyys ei näytä väriä. Loppuvärin läpinäkyvyys (0-100%) Loppuvärin läpinäkyvyys, 100-prosenttinen läpinäkyvyys ei näytä väriä. Läpinäkyvyys ja reunus Objektin läpinäkyvyyteen ja reunukseen liittyvät asetukset: Läpinäkyvyys (0-100%) Objektin kokonaisnäkyvyys vaikuttaa sekä fontin että taustavärin läpikuultavuuteen, joten tämä asetus mahdollistaa täysin läpinäkyviä objekteja, jotka soveltuvat esimerkiksi taustakuvan päälle sijoitettaviksi läpinäkyviksi klikkausalueiksi. Reunuksen paksuus (0-6 px) Objektin reunuksen paksuus. Reunuksen väri Objektin reunuksen väri. Varjo Objektin varjoon liittyvät asetukset:

19 Varjo käytössä Ottaa varjon käyttöön tai pois käytöstä. Mikäli varjo ei ole käytössä, muilla varjon asetuksilla ei ole merkitystä. Sumeus (0-40 px) Mitä isompi arvo, sitä pehmeämmältä varjo näyttää. O ffset X ( px) Varjon paikka x-akselilla. (0 px - keskellä) O ffset Y ( px) Varjon paikka y-akselilla. (0 px - keskellä) Läpinäkyvyys (0-100%) Varjon läpinäkyvyys (100% - täysin läpinäkyvä, varjo ei näy) Väri Varjon väri.

20 Kääntö Objektin kääntöön liittyvät asetukset. Kulma Objektin kulma asteina. 5.4 Objektin poistaminen Jotta objektin voi poistaa, pitää se olla valittuna. Poisto on mahdollista suorittaa eri tavoin: klikkaamalla "Poista" objektin kontekstivalikosta klikkaamalla "Poista valitut" yläpalkin Muokkaa-alivalikosta klikkaamalla työkalupalkin roskakorikuvaketta painamalla näppäimistön Delete-näppäintä Kaikki objektit saa poistettua klikkamalla "Poista kaikki" yläpalkin Muokkaa-alivalikosta. 6 Yhteydet 6.1 Yhteyden valinta

21 Yhteydet valitaan klikkaamalla niitä hiiren vasemmalla painikkeella. Voit valita useamman yhteyden kerralla painamalla Ctrl-näppäintä ja samanaikaisesti klikkaamalla yksitellen haluttuja yhteyksiä. Yhteyksiä voi siirtää raahamalla yhteyden kohdepään kiinnikepistettä. 6.2 Yhteyden luonti Yhteydet otetaan käyttöön kuten objektit - ota haluttu yhteyspaketti käyttöön paketinhallinnasta. Valitse luontivalikosta haluttu yhteystyyppi, jolloin objektien kiinnikepisteet piirtyvät esiin (pallot objektin reunassa). Kiinnikepisteiden määrä riippuu objektin tyypistä, esimerkiksi prosessivaihelaatikolla on jokaisessa reunassa kolme kiinnikepistettä. Yhteydet voidaan aloittaa ja lopettaa näihin kiinnikepisteisiin. 6.3 Yhteyden muokkaus Yhteyksiä muokataan kontekstivalikosta tai muokkausvalikosta. Yhteyden ominaisuuksien muokkaaminen Yhteyden ominaisuuksia muokataan oikean reunan muokkausvalikosta. Yhteyden tulee olla valittuna, jotta sitä voidaan muokata. Valikko on jaettu kolmeen osioon:

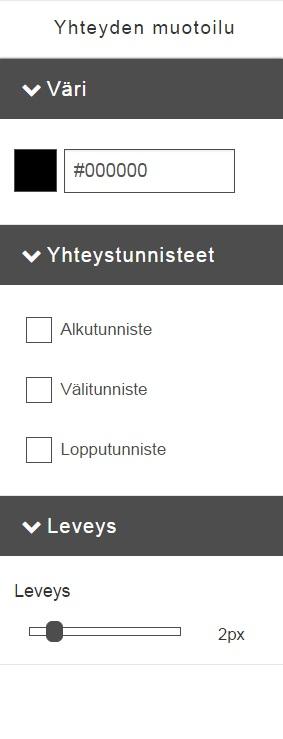

22 Väri Yhteyden väri. Yhteystunnisteet Yhteydellä voi olla enintään kolme yhteystunnistetta. Tunnisteet saa esiin klikkamalla halutun yhteystunnisteen valintalaatikkoa. Nimiensä mukaisesti tunnisteet ilmestyvät joko yhteyden alkuun, keskelle tai loppuun. Leveys (1-6 px) Yhteyden leveys. Yhteyden tyypin muuttaminen Yhteyden tyyppi vaihdetaan hiiren oikean painikkeen takaa löytyvän kontekstivalikon kohdasta "Vaihda yhteyden tyyppiä". Vie hiiri kyseisen rivin kohdalle ja klikkaa haluamaasi yhteystyyppiä.

23 6.5 Oman reitin määrittäminen Jos haluat luoda yhteyden ohjelman valitsemasta reitistä poiketen, käytä apunasi nivelobjektia, joka löytyy jokaisesta yhteyspaketista. Sijoita nivel kaavioon haluttuun kohtaan ja vedä lähtöobjektista yhteys niveleen. Jatka vetämällä uusi yhteys nivelestä päätösobjektiin. 6.4 Yhteyden poisto Yhteys poistetaan klikkaamalla hiiren oikeaa painiketta yhteyden päällä, ja valitsemalla aukeavasta kontekstivalikosta "Poista". Yhteyden voi poistaa myös kun valitset ensin yhteyden klikkaamalla sitä ja sen jälkeen painat näppäimistön Delete-näppäintä. 7 Kontekstivalikko Kontekstivalikko aukeaa klikkaamalla piirtoaluetta, yhteyttä tai objektia hiiren oikealla napilla. Nimensä mukaisesti valikon sisältö riippuu kontekstista, missä se avataan. 7.1 Objektin kontekstivalikko Poista

24 Poistaa valitun objektin. Monista Monistaa valitun objektin. Järjestä... Valikko sisältää objektien keskinäiseen järjestykseen liittyviä toimintoja. Nämä on käsitelty luvussa Työkalupalkki. Käännä... Valikko sisältää toiminnot objektin kääntämiseen. Lisää pakettiin Tästä valikosta voidaan lisätä objekti jo olemassaolevaan pakettiin, tai luoda uusi paketti ja lisätä objekti siihen. Vaihtoehtoiset kuviot Osa objekteista voidaan kuvata eri tiloilla, tilat voidaan vaihtaa tästä valikosta (esim. BPMNevents). Vaihda kuvion tyyppiä Vaihtaa objektin tyypin. Valittavana olevat tyypit määräytyvät sen mukaan, mitkä paketit ovat käytössä. Muuta linkiksi (IMS) Muuttaa objektin linkiksi. Linkitys suoritetaan prosessin katselunäkymässä klikkaamalla linkkiikonia. Lisää rooli (IMS, vain uimaradat)

25 Lisää uimarataan roolin. Roolit määritellään emojärjestelmän asetuksissa Kuvaobjektin kontekstivalikko Palauta alkuperäiset mitat Palauttaa kuvan koon alkuperäiseksi. Palauta alkuperäinen kuvasuhde Palauttaa kuvan alkuperäisen kuvasuhteen. Aseta taustakuvaksi Asettaa kuvan taustakuvaksi ja asettaa muokkaimen taustakuvan muokkaustilaan. Taustakuva on käsitelty luvussa Kuvaobjekti taustakuvana. 7.2 Yhteyden kontekstivalikko Poista yhteys Poistaa yhteyden. Vaihda yhteyden tyyppiä Vaihtaa yhteyden notaatiotyypin.

26 Kurvikkuus... Vaihtaa yhteyden kurvikkuuden, vaihtoehtoja ovat käyrä, suora ja kulmikas. Järjestä... Sisältää yhteyksien keskinäiseen järjestykseen liittyviä toimintoja. Nämä on käsitelty luvussa Työkalupalkki. 7.3 Piirtoalueen kontekstivalikko Siirry taustakuvien muokkaustilaan Siirtyy taustakuvan muokkaustilaan, tässä tilassa voit muokata taustakuva-tyyppisiä kuvaobjekteja. Taustakuva on käsitelty luvussa Kuvaobjekti taustakuvana. Poistu taustakuvien muokkaustilasta Poistuu taustakuvien muokkaustilasta. Poista taustaväri Poistaa piirtoalueen taustavärin. Avaa piirtoalueen asetukset Avaa muokkausvalikon jos se on kiinni.
