FKS 1600 Levysirkkeli Käyttöohje SISÄLLYSLUETTELO

Transkriptio

1 FKS 1600 Levysirkkeli Käyttöohje SISÄLLYSLUETTELO

2 1. OPI TUNTEMAAN SAHASI 2. LUE ENSIN! 3. TURVALLISUUS 3.1 Turvalaitteet 4. KONEEN ERITYISOMINAISUUDET 5. KÄYTTÖELEMENTIT 6. ENSIMMÄINEN KÄYTTÖKERTA 6.1 Levikepöydän asennus 6.2 Etumaisen kiskon asennus 6.3 Takimmaisen levikepöydän asennus 6.4 Vasteen asennus 6.5 Terän asennus 6.6 Teräsuojan pitimen asennus 6.7 Suodattimen liittäminen 6.8 Kelkan asennus 6.9 Pääliitännät 7. KÄYTTÖÖNOTTO 7.1 Sahaaminen 7.2 Viistesahaukset 7.3 Sahaus vasteella 7.4 Sahaus työntöpöydällä 8. SAHAN HUOLTO 8.1 Pyöröterän vaihto 8.2 Sahan puhdistus 8.3 Koneen säilytys 8.4 Huolto 9. VINKKEJÄ 10. KORJAUKSET 11. VIAN MÄÄRITYS 12. TAKUUEHDOT

3 1. OPI TUNTEMAAN SAHASI 1. Konerunko 2. ON/OFF kytkin hätäkatkaisijalla 3. Sahayksikkö 4. Viisteasteikko 5. Teräsuojus 6. Halkaisuvaste 7. L-muotoinen vaste 8. Vastekisko 9. Terän kallistuksen käsipyörä 10. Sahaussyvyyden säätöpyörä 11. Sahauspöytä 12. Pöydän levike 13. Ulosvedettävä rajoitinkisko 14. Siirtoalusta 15. Heilurivarren tukipalkki 16. Työntöpöydän rakennepalkki 17. Tukisanka 18. Taakse ulosvedettävä pöytä 19. Takarajoitin

4 3.1 Turvalaitteet Teräsuojus Teräsuojus suojaa tarkoituksettomalta terän kosketukselta ja estää lastujen sinkoilemisen. Halkaisuterä Halkaisuterä estää työkappaleen kiinnijäämisen sahanterän hampaisiin ja sinkoutumisen kohti sahalla työskentelevää. Teräsuoja tulisi olla aina asennettuna sahaan. Työntökapula Työntökapula (ks. kuva) toimii käden jatkeena ja suojaa tahattomalta terän kosketukselta. Käytä työntökapulaa, kun etäisyys sahanterästä halkaisukiilaan ylittää 120 mm. Varmista, että työntökapula on aina käytettävissäsi. 4. KONEEN ERITYISOMINAISUUDET Säädettävissä viistesahaukseen Portaattomasti säädettävä sahaussyvyys 0-80 mm. Kaikki käyttökytkimet on sijoitettu koneen etuosaan. Alijännitelaukaisin estää koneen päälle kytkeytymisen sähkökatkon jälkeen. Vakiona viistevaste Teleskooppinen vastekisko ja vaste Kelkassa heilurivarsi Helpot asennukset ja säädöt 5. KÄYTTÖELEMENTIT ON/OFF -kytkin hätäpysäytyksellä Kytke kone päälle painamalla ylempää vihreää nappulaa. Kytke kone pois päältä painamalla ylempää punaista nappulaa. Huomioitavaa: Sähkökatkon jälkeen alijännitelaukaisin aktivoituu. Tämä estää koneen käynnistymisen, kun sähkö katkon jälkeen jälleen palautuu. Sähkökatkon jälkeen kone kytketään päälle vihreästä nappulasta.

5 Sahaussyvyyden säätöpyörä Sahaussyvyys säädetään käsipyörän avulla (ks. kuva). Sahanterän säätöpyörä Käsipyörällä (ks. kuva) sahanterään voidaan kallistaa portaattomasti Pituusvaste Pituusvaste liukuu kiskoilla sahauspöydän etupuolella. Viistenäyttö Viistenäyttöä käytetään halkaisusahaukseen. Säädä kulma. Höllennä mutteria ja pyöritettävää tappia. Pidätä tappia kädellä ja pyöritä kahvaa vastapäivään. Aseta viistevaste haluttuun kulmaan. Kiristä kaikki osat jälleen tiukkaan. Lukitse viistevaste työpöydällä. Höllennä mutteria. Pidätä pyörötappia kädellä ja pyöritä kahvaa vastapäivään. Pikalukitus Paina pikalukitusta kiinnittääksesi lukituskohta työkappaleeseen. Pyöritä lukitusnappia ja kiinnitä työkappale. Jos haluat estää pikalukituksen, liikuta pikalukitsimen rajoitin yläpäähän. 6. ENSIMMÄINEN KÄYTTÖKERTA Huomio: Saha toimitetaan kahdessa laatikossa (työntöpöytä erillisessä laatikossa). 6.1 Levikepöydän asennus Pura kone pakkauksesta ja poista pakkausmateriaali ympäriltä. Nosta kone kokonaan pois kuljetusalustalta. Huomio: Älä nosta konetta ilman apuvälineitä. Saha painaa n. 145 kg. Nostaessasi/Siirtäessäsi konetta, käytä koko kroppaa ja jalkojen voimaa. Älä rasita selkää. Näiden ohjeiden huomioimatta jättäminen voi aiheuttaa selkävammoja. Aseta pääsahauspöydän oikeaan reunaan 4 M8 x 30 ruuvia aluslaipoilla, niin että ruuvipää jää 10 mm ulos.

6 Huomio: Pöytä painaa n. 28 kg. Sen asentamiseen tarvitaan kaksi ihmistä. Ota oikealle levennettävä pöytä pakkauksesta ja nosta se kevyesti neljälle äsken mainitulle ruuville. Varmista, että u-urat istuvat ruuveihin. Keskitä levikepöytä ja kiinnitä. Tarkista, että pöydän pinta on suorassa (ks. kuva). Kiristä ruuvit 12 mm:n avaimella. 6.2 Etumaisen kiskon asennus Asennukseen tarvitset seuraavat osat: Sylinteriruuvit M8 x 25 (4 kpl) Aluslaipat 8 mm (4 kpl) Mutterit M8 (4 kpl) 1. Ota etumainen kisko pakkauksesta. 2. Sovita kisko pöydän etureunaan (ks. kuva). 3. Aseta sylinteriruuvit etukiskon reikiin (ks. kuva). 4. Aseta aluslaipat ja mutterit löyhästi pöydän alla oleviin ruuveihin. 5. Sovita etukiskon vastakappale pöytään ja kiristä sitten kaikki ruuvit. 6.3 Takimmaisen levikepöydän asennus Asennukseen tarvitset seuraavat osat: M8 x 25 mm pultit (2 kpl) 2-M8 mm urat M8 aluslaipat (2 kpl) M6 x 12 Kierretapit (2 kpl) 3 mm kuusioavain 1. Poista pöytä pakkauksesta. 2. Sovita pöydän levikeosa pääpöydän takareunaan. 3. Yhdistä pöydät kahdella M8 x 25 pultilla ja kiristä pultit 8 mm:n avaimella (ks. kuva). 4. Käytä 3 mm kuusioavainta, kun kiristät M6 x12 mm kierretapit (2 kpl) niin, että pää- ja takimmainen levikepöytä ovat tasoissa.

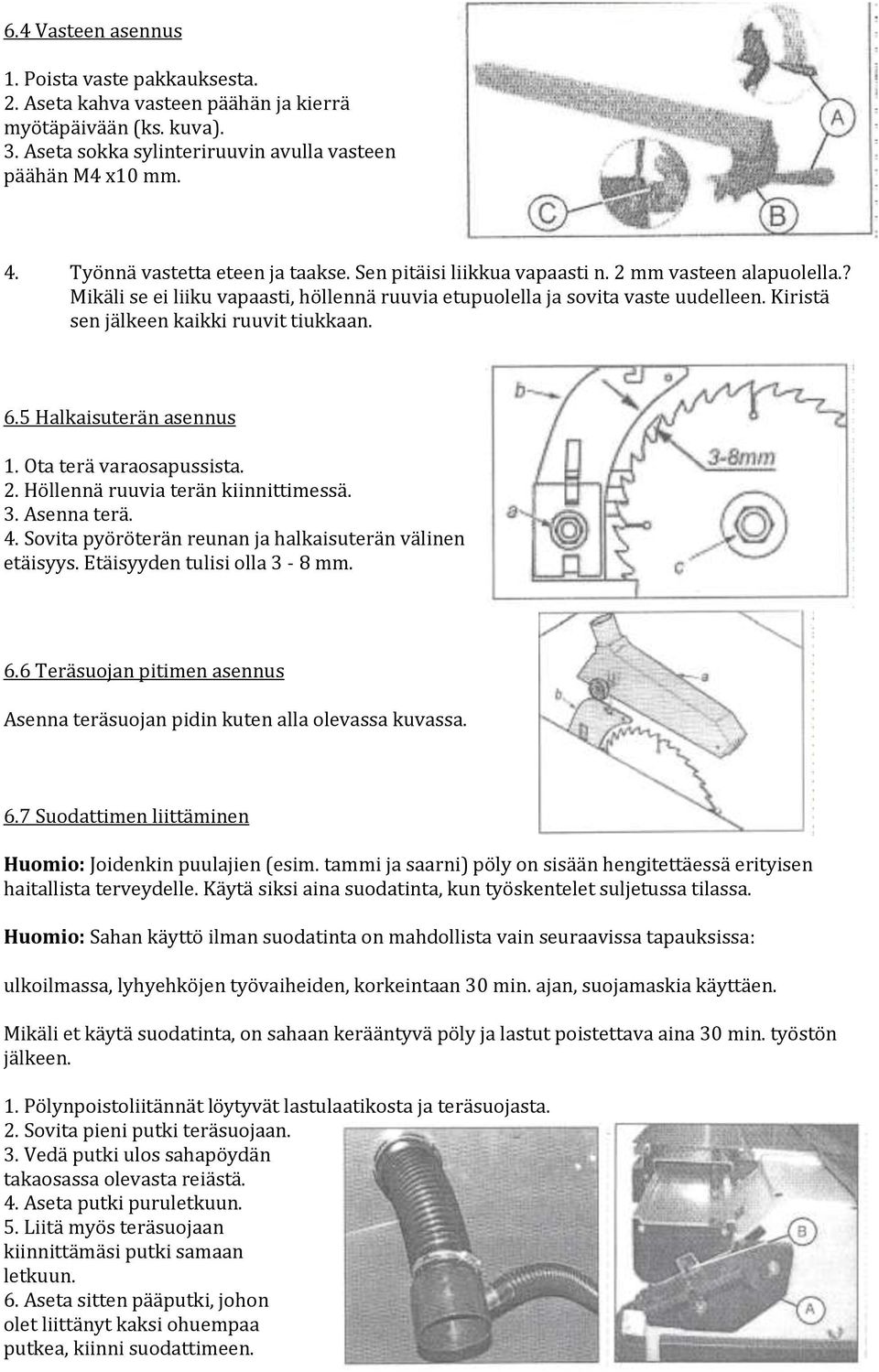

7 6.4 Vasteen asennus 1. Poista vaste pakkauksesta. 2. Aseta kahva vasteen päähän ja kierrä myötäpäivään (ks. kuva). 3. Aseta sokka sylinteriruuvin avulla vasteen päähän M4 x10 mm. 4. Työnnä vastetta eteen ja taakse. Sen pitäisi liikkua vapaasti n. 2 mm vasteen alapuolella.? Mikäli se ei liiku vapaasti, höllennä ruuvia etupuolella ja sovita vaste uudelleen. Kiristä sen jälkeen kaikki ruuvit tiukkaan. 6.5 Halkaisuterän asennus 1. Ota terä varaosapussista. 2. Höllennä ruuvia terän kiinnittimessä. 3. Asenna terä. 4. Sovita pyöröterän reunan ja halkaisuterän välinen etäisyys. Etäisyyden tulisi olla 3-8 mm. 6.6 Teräsuojan pitimen asennus Asenna teräsuojan pidin kuten alla olevassa kuvassa. 6.7 Suodattimen liittäminen Huomio: Joidenkin puulajien (esim. tammi ja saarni) pöly on sisään hengitettäessä erityisen haitallista terveydelle. Käytä siksi aina suodatinta, kun työskentelet suljetussa tilassa. Huomio: Sahan käyttö ilman suodatinta on mahdollista vain seuraavissa tapauksissa: ulkoilmassa, lyhyehköjen työvaiheiden, korkeintaan 30 min. ajan, suojamaskia käyttäen. Mikäli et käytä suodatinta, on sahaan kerääntyvä pöly ja lastut poistettava aina 30 min. työstön jälkeen. 1. Pölynpoistoliitännät löytyvät lastulaatikosta ja teräsuojasta. 2. Sovita pieni putki teräsuojaan. 3. Vedä putki ulos sahapöydän takaosassa olevasta reiästä. 4. Aseta putki puruletkuun. 5. Liitä myös teräsuojaan kiinnittämäsi putki samaan letkuun. 6. Aseta sitten pääputki, johon olet liittänyt kaksi ohuempaa putkea, kiinni suodattimeen.

8 Varo: Sahanterän pyöriessä puupöly pyörii putkesta ulos. Varmista, että pöly ohjautuu oikeaan paikkaan. Huomio: Imuputki pitää olla liitettynä, jotta puupöly kulkeutuu pois kunnolla Kelkan asennus 1. Avaa pakkaus, jossa kelkka on, ja poista sen ympärillä olevat pakkausmateriaalit. VAROITUS: Älä nosta kelkkaa ilman apua. Työntökelkka on n. 1,70 m pitkä ja painaa n. 25 kg. Älä nosta kelkkaa yksin. 2. Aseta työntöpöytä kahdelle sahayksikön (A) takana olevalle alustalle ja aseta neliökappale (B) T-muotoiseen loveen työntökelkan alapuolella. Kiristä sitten pyällysruuveja hieman. Varmista, että turvakytkin on asennettu oikeaan kohtaan (reikä A) kelkassa. Muuten kone ei käynnisty. Turvakatkaisin takaa, ettei kone jatka käyntiä, mikäli kelkka luisuu kiskoilta, ja estää siten loukkaantumisriskin. Aseta rajoitinruuvi aluslevyn viereen. Tämä helpottaa kelkan asemoimista oikein. 3. Asenna säätökahva (A) kelkkaan M12 pultilla. Kahvan asennus kelkkaan tapahtuu kiinnittämällä nelikulmamutteri kelkan T- muotoiseen uraan. Kierrä sitä myötäpäivään.

9 Tarkista pääpöydän ja kelkan pintojen sijoittuminen toisiinsa nähden. Mikäli ne vaativat tasausta/kohdistusta, säädä aluslevyn ruuveja. 4. Poista työntöpöytä (A) ja kiinnitysvarsi (B) pakkauksesta. Aseta kiinnitysvarsi (B) työntöpöydän kehykseen. Käytä kiinnittämiseen kahta M8 lukkoruuvia ja kahta M8 mutteria aluslaippoineen ja kiristä vasemmalta puolelta kahdella siipiruuvilla. Älä liikuta M20 muttereita äläkä aksiaalilaakeria kiinnitysvarren toisessa päässä. 5. Aseta työntöpöydän kehys kelkkaan, kiinnittämällä neliöruuvi kelkan T- muotoiseen uraan. Aseta ulokekannatin kääntövipuun (A), aseta aksiaalilaakeri kannattimelle ja lukitse M20 mm muttereilla. 6. Työnnä kelkkaa työntöpöydällä vasemmalta päähän asti, ja kiinnitä työntöpöytä kevyesti kahdella siipimutterilla. Tarkista pääpöydän ja kelkan pintojen sijoittuminen toisiinsa nähden. Tee hienosäätö höllentämällä M16 muttereita ja asettamalla kaksi M6 pulttia tai mutteria.

10 7. Poista teleskooppinen vastekisko (A) pakkauksesta ja sovita se työntöpöydän kehikkoon niin, että kiila/tappi (B) sopii työntöpöydän kulmassa olevaan reikään. Aseta se sitten pystysuoraan kelkkaan nähden ja lukitse se kiristämällä alapuolella olevat siipiruuvit (C). Aseta sitten vaste (D) vastekiskoon (A) ja lukitse siipiruuvilla (ks. kuva). 8. Aseta kiristyslevy (A) kelkkaan ja kiinnitä ruuvilla. 9. Asenna viistenäyttö poratangon avulla, joka tulee asettaa pääpöydän t-uraan Pääliitännät HUOMIO! Sähköiskun vaara! Käytä konetta vain kuivassa tilassa. Käytä konetta vain sähkölähteiden yhteydessä, jotka täyttävät seuraavat kriteerit: - Pääjännite ja taajuus vastaavat sahan tyyppikilvessä ilmoitettuja jännite- ja taajuuslukuja. - Liitäntärasiat ovat määräystenmukaisesti asennettu, maadoitettu ja testattu. Huolehdi, ettei sähkökaapeli joudu kosketuksiin työstettävän kappaleen kanssa. Suojaa sähkökaapeli kuumuudelta, nestemäisiltä aineilta ja teräviltä kulmilta. Älä vedä sähköjohdosta, kun haluat irrottaa koneen sähköverkosta. 7. KÄYTTÖÖNOTTO Loukkaantumisvaara! Konetta voi käyttää kerrallaan vain yksi henkilö. Muiden henkilöiden on pysyteltävä turvallisen välimatkan päässä. Ennen kuin aloitat työt koneella, tarkista että seuraavien osien kohdalla ei ole havaittavissa puutteita: - Sähkökaapeli ja sähköliitäntä - on/off -katkaisin

11 - Terä - Teräsuojus - Työntövaste Käytä suojavaatetusta: - Hengityssuoja - Kuulosuojaimet - Suojalasit Huomioi oikea työasema: - sahan edessä - sahauslinjan vasemmalla puolella - mikäli koneella työskentelee samanaikaisesti kaksi henkilöä, tulisi toisen seistä takimmaisen pöydän luona Mikäli työvaihe vaatii - käytä pöydän levikettä (jos koneella työskentelee kaksi henkilöä, tai jos työstät pitkiä/suuria työkappaleita). - käytä suodatinta Vältä seuraavia tyypillisiä virheitä: - Älä yritä pysäyttää sahanterää työntämällä työkappaletta sitä vasten. Työkappale voi tällöin sinkoutua takaisin. - Tue työkappaletta niin, että se on kiinni pöydässä, mutta älä paina sitä. Työkappale voi tällöin sinkoutua takaisin. - Älä koskaan työstä useita työkappaleita samanaikaisesti. - Loukkaantumisvaara on olemassa, jos työkappale ohjautuu sahanterälle kontrolloimattomasti. Huomio: Älä koskaan työstä kappaleita, joissa on esimerkiksi köyttä tai kaapelia. 7.1 Sahaaminen Kun sahaat, ohjaa työstettävä kappale kontrolloidusti ja tasaisesti kohti terää. 1. Säädä sahaussyvyys. Teräsuojan etuosan tulee koskettaa työkappaletta. 2. Säädä terän asento ja lukitse. 3. Mikäli on tarpeen, kiinnitä ohjain.4. Aloita sahaaminen. 5. Sahaa kappale yhdellä läpiajolla. 6. Kytke kone pois päältä, mikäli et enää työstä muuta. 7.2 Viistesahaukset 1. Aseta viistenäyttö pääpöydän t-uraan. 2. Höllennä nappia, aseta haluttu kulma ja kiristä jälleen nappi tiukkaan. 3. Pidä työkalua viistenäyttöä vasten. 4. Sahaa työkappaletta työntämällä viistenäyttöä eteenpäin.

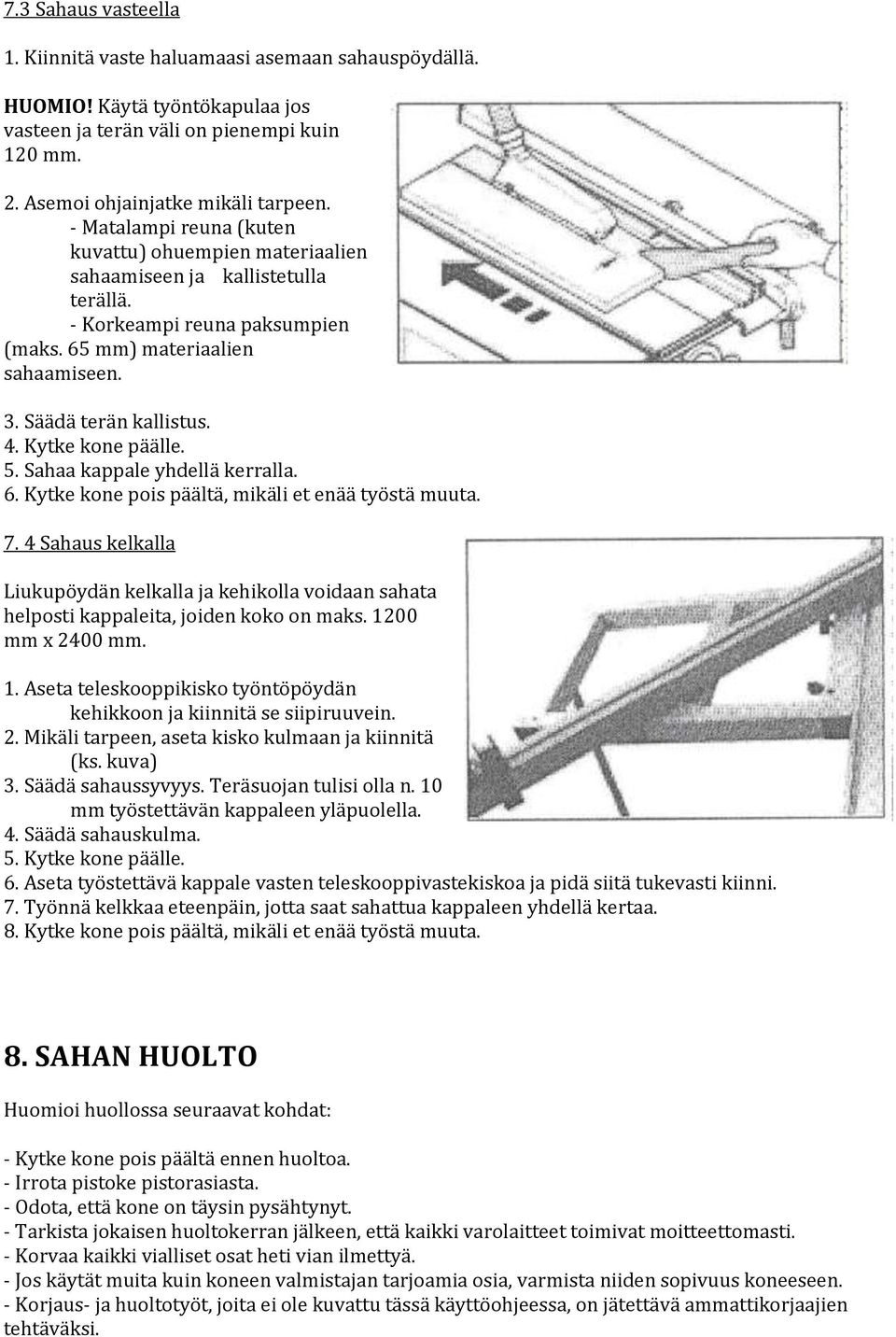

12 7.3 Sahaus vasteella 1. Kiinnitä vaste haluamaasi asemaan sahauspöydällä. HUOMIO! Käytä työntökapulaa jos vasteen ja terän väli on pienempi kuin 120 mm. 2. Asemoi ohjainjatke mikäli tarpeen. - Matalampi reuna (kuten kuvattu) ohuempien materiaalien sahaamiseen ja kallistetulla terällä. - Korkeampi reuna paksumpien (maks. 65 mm) materiaalien sahaamiseen. 3. Säädä terän kallistus. 4. Kytke kone päälle. 5. Sahaa kappale yhdellä kerralla. 6. Kytke kone pois päältä, mikäli et enää työstä muuta Sahaus kelkalla Liukupöydän kelkalla ja kehikolla voidaan sahata helposti kappaleita, joiden koko on maks mm x 2400 mm. 1. Aseta teleskooppikisko työntöpöydän kehikkoon ja kiinnitä se siipiruuvein. 2. Mikäli tarpeen, aseta kisko kulmaan ja kiinnitä (ks. kuva) 3. Säädä sahaussyvyys. Teräsuojan tulisi olla n. 10 mm työstettävän kappaleen yläpuolella. 4. Säädä sahauskulma. 5. Kytke kone päälle. 6. Aseta työstettävä kappale vasten teleskooppivastekiskoa ja pidä siitä tukevasti kiinni. 7. Työnnä kelkkaa eteenpäin, jotta saat sahattua kappaleen yhdellä kertaa. 8. Kytke kone pois päältä, mikäli et enää työstä muuta. 8. SAHAN HUOLTO Huomioi huollossa seuraavat kohdat: - Kytke kone pois päältä ennen huoltoa. - Irrota pistoke pistorasiasta. - Odota, että kone on täysin pysähtynyt. - Tarkista jokaisen huoltokerran jälkeen, että kaikki varolaitteet toimivat moitteettomasti. - Korvaa kaikki vialliset osat heti vian ilmettyä. - Jos käytät muita kuin koneen valmistajan tarjoamia osia, varmista niiden sopivuus koneeseen. - Korjaus- ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa, on jätettävä ammattikorjaajien tehtäväksi.

13 8.1. Terän vaihto 1. Lukitse työntöpöytä (Kuusioruuvi 14 mm punamuovinen, kierteellä M 8) 2. Aseta työntöpöytä pidikkeilleen ja kiinnitä tähtipääruuveilla M 8 x 25. Aseta tukipelti kelkan ja pidikkeiden väliin. Vedä työntöpöytä niin eteen, että etummainen kuusioruuvi M 6 koskettaa valurunkoa. 3. Säätämällä rungossa olevaa kierreruuvia saat säädettyä työntöpöydän sahauspöydän tasolle. 4. Poista suojakansi ja ohjaa pölynpoistoputki alemman reiän kautta ulos. Vedä kulmasuoja pölynpoistoputken päälle. Kiinnitä haaraliitäntäkappale letkuliittimellä. 5. Ruuvaa 4 kuusioruuvia M 8 x 30 u-laatalla valupöydässä oleviin kierrereikiin, kiinnitä pöydänlevike näihin ruuveihin ja kiristä kevyesti. Aseta levikepöytä niin, että se on kiinni ja samassa tasossa etummaisen pöydänkulman ja pöytäpinnan kanssa. Ruuvaa lopuksi ruuvit tiukkaan. 6. Kiinnitä pöytälevyn etupuolella ALU -ohjauskiskot (asteikolla) suuntaisvasteelle neljän sylinteriruuvin M 8 x 25 avulla. Aseta suuntaisvaste ja säädä pöytälevyn korkeus. Kiristä ruuvit. Liitä myös apuvaste ja työnnä suuntaisvaste sahanterälle asti. Kiinnitä lukituskahva pyörittämällä valupidikkeeseen ja lukitse vaste. Kiinnitä suurennuslasi vasteeseen asteikolle kohtaan "0". 7. Asenna takimmainen pöydän pidennyskappale ja säädä. 8. Asenna tukitanko kääntövarteen niin, että yksi painelaakeri on.. ylä-, toinen alapuolella. Ruuvaa kehysosa kiinni työntöpöytään ja tukitankoon. Liikuta työntöpöytää niin pitkälle, että kääntö/-heilurivarsi on linjassa konerungon kanssa. Aseta kisko ja säädä tukitanko sellaiselle korkeudelle, että se on samansuuntaisesti työntöpöydän kanssa. 9. Irrota molemmat tähtipääruuvit, joilla työntöpöytä on kiinnitetty valupidikkeisiin. Työnnä työntöpöytä aivan taakse, kunnes takimmainen vasteruuvi M 6 on takimmaisen valupidikkeen kohdalla. Vapauta kelkan lukitus ja työnnä pöytä aivan taakse. 8.2 Sahan puhdistus 1. Kallista konetta sivulle. 2. Poista lastut ja pöly pölyimurilla tai harjalla. 8.3 Koneen säilytys Varmista, etteivät lapset tai muut valtuudettomat henkilöt pääse käyttämään konetta. Älä sijoita konetta ulkotiloihin tai kosteisiin tiloihin. 8.4 Huolto Ennen kuin käynnistät koneen tarkista, että pyöröterän ja halkaisuterän etäisyys on 3-8 mm. Tarkista myös sähkökaapelin ja pistokkeen kunto. Mikäli jokin osa on viallinen, tulee ammattikorjaajan vaihtaa se uuteen. Jos käytät konetta päivittäin, tulisi kone puhdistaa puupölystä ja lastuista harjalla tai pölynimurilla vähintään kerran kuussa. Rasvaa liikkuvat osat ohuella öljykalvolla.

14 9. VINKKEJÄ Ennen työn aloittamista on suositeltavaa tehdä pari koesahausta. Tue työkappaletta aina niin, ettei se tärise sahauspöydällä ja mahdollisesti sinkoa. 10. KORJAUKSET Huomio: Sähkölaitteiden korjaukset saa suorittaa vain sähköalan ammattilainen. Käytä varaosalistaa apuna. Kun lähetät jonkin osan takaisin myyjälle, liitä aina mukaan vikakuvaus. 11. VIAN MÄÄRITYS Varo: Ennen koneen huoltamista, kytke kone pois päältä, irrota pistoke pistorasiasta ja odota, kunnes sahanterä on täysin pysähtynyt. Moottori ei käy Alijännitelaukaisin kytkeytyi pois päältä sähkökatkoksen aikana. Kytke se uudelleen päälle. Mikäli koneessa ei ole jännitettä, tarkista kaapeli, sähkörasiat ja pääsulake. Mikäli moottori on viallinen, se pitää vaihtaa. Kone ei saavuta ilmoitettu nopeutta Jos moottorin jännite on liian alhainen, käytä lyhyttä pidennyskaapelia tai halkaisijaltaan paksumpaa (> 1,54 mm 2 ) kaapelia tai anna sähkömiehen tarkistaa sähkönsyöttö. Sahaustehon heikkeneminen Vaihda sahanterä. Pölynpoistoputki on tukkeutunut Mahdollisesti pölynpoistoon ei ole liitetty suodatinta tai imutehon maksimi on saavutettu. Liitä suodatin tai nosta imutehoa.

15 TAKUUEHDOT 1. Takuuaika on 12 kk koneen toimituksesta. 2. Takuu kattaa kaikkien koneen moitteetonta toimintaa haittaavien vikojen korjauksen. 3. Takuuvaatimustapauksissa tulee koneen myyneeseen liikkeeseen toimittaa yksityiskohtainen kirjallinen selvitys koneessa esiintyneestä viasta. 4. Takuu poistuu, mikäli kone myydään edelleen tai mikäli siihen on asennettu siihen kuulumattomia osia, joista vika on aiheutunut. Takuu ei päde myöskään, mikäli koneen käytössä ja huollossa ei ole noudatettu annettuja ohjeita tai mikäli konetta on käytetty epäasianmukaisesti. 5. Takuuajan umpeuduttua koneeseen tehtävät korjaukset ovat asiakkaan itse maksettavia. 6. Koneen sähkövaiheen kääntäminen ei kuulu takuun piiriin, vaan on asiakkaan itse tehtävä. Käyttöohjeen jäljennös tai kopiointi on sallittu vain PWA GmbH:n ja Konecon Oy:n luvalla.

16

17 VARAOSIEN TILAUSLOMAKE Takuunalainen Maksettava Tiedustelu Hyvä asiakkaamme, jotta varaosatilauksenne käsittely sujuisi mahdollisimman mutkattomasti, pyydämme teitä ystävällisesti täyttämään tämän lomakkeen tiedot ja toimittamaan sen ja vastaavan varaosakuvan meille. Ystävällisin terveisin, Konecon Oy (Fax: ) Nimi: Firma: Katuosoite: Yhteyshenkilö: Puh. / Faxnro: Kone: Koneen numero: Valmistusvuosi: Reklamaatioille takuuajan sisällä: Laskunumero.: Laskun päivämäärä: Varaosanumero Osan nimitys Lukumäärä Päiväys Allekirjoitus

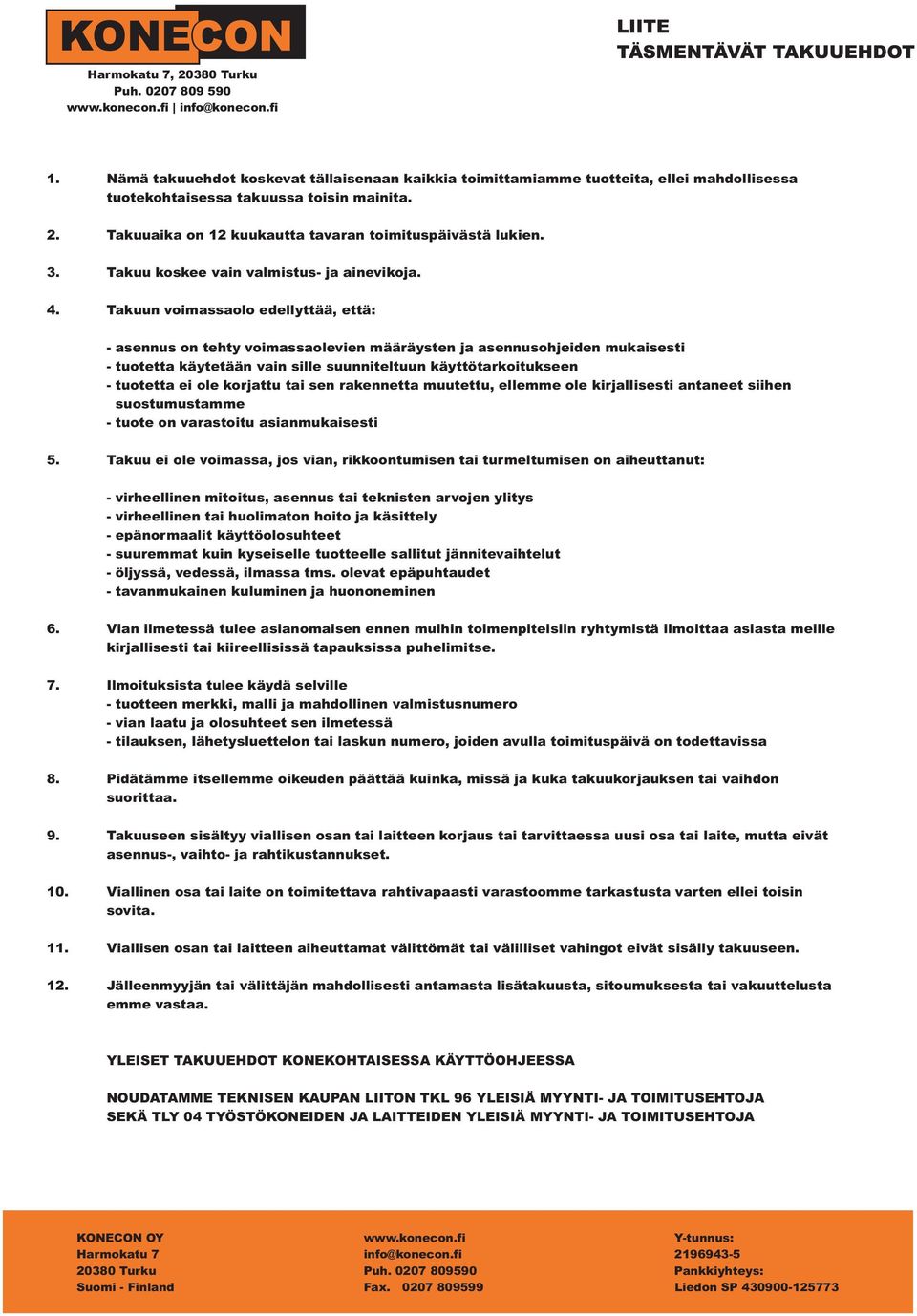

18 KONECON Harmokatu 7, Turku Puh LIITE TÄSMENTÄVÄT TAKUUEHDOT 1. Nämä takuuehdot koskevat tällaisenaan kaikkia toimittamiamme tuotteita, ellei mahdollisessa tuotekohtaisessa takuussa toisin mainita. 2. Takuuaika on 12 kuukautta tavaran toimituspäivästä lukien. 3. Takuu koskee vain valmistus- ja ainevikoja. 4. Takuun voimassaolo edellyttää, että: - asennus on tehty voimassaolevien määräysten ja asennusohjeiden mukaisesti - tuotetta käytetään vain sille suunniteltuun käyttötarkoitukseen - tuotetta ei ole korjattu tai sen rakennetta muutettu, ellemme ole kirjallisesti antaneet siihen suostumustamme - tuote on varastoitu asianmukaisesti 5. Takuu ei ole voimassa, jos vian, rikkoontumisen tai turmeltumisen on aiheuttanut: - virheellinen mitoitus, asennus tai teknisten arvojen ylitys - virheellinen tai huolimaton hoito ja käsittely - epänormaalit käyttöolosuhteet - suuremmat kuin kyseiselle tuotteelle sallitut jännitevaihtelut - öljyssä, vedessä, ilmassa tms. olevat epäpuhtaudet - tavanmukainen kuluminen ja huononeminen 6. Vian ilmetessä tulee asianomaisen ennen muihin toimenpiteisiin ryhtymistä ilmoittaa asiasta meille kirjallisesti tai kiireellisissä tapauksissa puhelimitse. 7. Ilmoituksista tulee käydä selville - tuotteen merkki, malli ja mahdollinen valmistusnumero - vian laatu ja olosuhteet sen ilmetessä - tilauksen, lähetysluettelon tai laskun numero, joiden avulla toimituspäivä on todettavissa 8. Pidätämme itsellemme oikeuden päättää kuinka, missä ja kuka takuukorjauksen tai vaihdon suorittaa. 9. Takuuseen sisältyy viallisen osan tai laitteen korjaus tai tarvittaessa uusi osa tai laite, mutta eivät asennus-, vaihto- ja rahtikustannukset. 10. Viallinen osa tai laite on toimitettava rahtivapaasti varastoomme tarkastusta varten ellei toisin sovita. 11. Viallisen osan tai laitteen aiheuttamat välittömät tai välilliset vahingot eivät sisälly takuuseen. 12. Jälleenmyyjän tai välittäjän mahdollisesti antamasta lisätakuusta, sitoumuksesta tai vakuuttelusta emme vastaa. YLEISET TAKUUEHDOT KONEKOHTAISESSA KÄYTTÖOHJEESSA NOUDATAMME TEKNISEN KAUPAN LIITON TKL 96 YLEISIÄ MYYNTI- JA TOIMITUSEHTOJA SEKÄ TLY 04 TYÖSTÖKONEIDEN JA LAITTEIDEN YLEISIÄ MYYNTI- JA TOIMITUSEHTOJA KONECON OY Y-tunnus: Harmokatu 7 info@konecon.fi Turku Puh Pankkiyhteys: Suomi - Finland Fax Liedon SP
