1 DC 300 / DC 400 PURUIMURI KÄYTTÖOHJE

2 Sisällysluettelo 1. Johdanto 2. Tekniset tiedot 3. Yleisiä turvallisuusohjeita 4. Pakkauksen purkaminen 5. Toimitussisältö 6. Asennus 7. Imurin kokoaminen 8. Sähköliitäntä 9. Varaosat 10. Takuuehdot 11. CE -hyväksyntä 1. Johdanto Hyvä asiakas! Kiitos, että olet valinnut yrityksemme tuotteen. Tämä käyttöohje on laadittu yksinomaan asiakkaitamme varten. Tästä käsikirjasta löydät tiedot, joita tarvitset käyttääksesi ja huoltaaksesi konetta oikein ja hankkiaksesi siihen varaosia. HUOMIO! Valmistaja pyrkii jatkuvasti parantamaan koneita, mistä voi olla seurauksena, että mahdolliset muutokset tai parannukset eivät vielä näy tässä käyttöohjeessa. Pyrimme kuitenkin aina pitämään käyttöohjeen ajan tasalla. Lue tämä käyttöohje huolellisesti läpi ennen koneen käyttöönottoa. Näin vältyt mahdollisilta ongelmilta ja vioilta, joita vääränlainen käyttö voi aiheuttaa. Koneen häiriötön ja taloudellinen käyttö edellyttää säännöllistä huoltamista ja asianmukaista käyttöä. Valmistaja ei vastaa vioista, jotka syntyvät seuraavien suositusten ja ohjeiden noudattamatta jättämisestä. PWA Handels GesmbH 2. Tekniset tiedot Imuteho 2000 m 3 /h Liitäntä 1 x 130 mm / 2 x 100 mm Lastupussin tilavuus 200 l / DC l / DC 400 Moottorin teho 1,5 kw / 400 V Paino 47 kg

3 3. Yleisiä turvallisuusohjeita Noudata tarkasti tässä käyttöohjeessa annettuja ohjeita. Älä koskaan työskentele väljissä vaatteissa. Älä käytä käsineitä, huiveja, tai muita liehuvia vaatekappaleita, jotka voisivat takertua kiinni koneeseen. Pidä pitkät hiukset hyvin kiinni sidottuina. Poista myös sormukset, ketjut, kello, ym. ennen työskentelyn aloittamista. Tarkista ennen koneen käyttöönottoa, että kaikki varolaitteet ovat kunnossa. Käytä koneella työskennellessäsi aina asianmukaisia suojalaitteita. Irrota sähköpistoke pistorasiasta kaikkien huolto-, asennus- ja puhdistustöiden ajaksi. Pidä työtilat siistinä ja kone puhtaana. Huolehdi, että työtilassa on riittävä, häikäisemätön valaistus. Älä milloinkaan jätä konetta päälle ilman valvontaa. Pidä lapset poissa koneen luota. Pidä huoli myös siitä, etteivät lapset tai muut valtuudettomat henkilöt pääse käynnistämään konetta. Koneella saavat työskennellä ainoastaan koneen käyttöön perehtyneet henkilöt, jotka ovat myös tietoisia koneen käyttöön liittyvistä turvallisuusriskeistä. Varmista, että konetta käyttävät henkilöt ovat niin henkisen kuin fyysisenkin kuntonsa puolesta kykeneviä koneen käyttöön. Alle 16-vuotiaat saavat käyttää konetta ainoastaan ammattitaitoisen aikuisen valvonnassa. Poista koneesta kaikki tarpeettomat esineet ennen työskentelyn aloittamista. Varmista ennen koneen käyttöönottoa, että sähkökytkennät on tehty Suomessa voimassa olevien määräysten mukaisesti. Käytä konetta ainoastaan sille määrättyyn käyttötarkoitukseen (ks. luku 5.0). Älä ylitä annettuja maksimikierroslukuja. Syötä kiilanmuotoiset kappaleet aina suurin poikkipinta edellä. Käytä aina koneella työskennellessäsi kuulosuojaimia. Käytä aina myös suojalaseja, pölynaamaria sekä muita tarpeellisia suojalaitteita. Jos käytät konetta yhtäjaksoisesti pitkiä ajanjaksoja, liitä kone purunpoistolaitteeseen. Tarkista ennen työskentelyn aloittamista, ettei työstettävissä kappaleissa ole virheitä, kuten irtonaisia oksia, nauloja tai muita vieraita esineitä. Käytä ainoastaan virheettömiä ja hyvin teroitettuja työkaluja. Tylsien työkalujen käyttö ylikuormittaa konetta ja saa aikaan huonon työjäljen. Koneen työkalut on aina toimitettava ammattitaitoisen henkilön teroitettavaksi. Älä milloinkaan työskentele kosteissa tiloissa, äläkä aseta konetta alttiiksi sateelle, kosteudelle tai alhaisille lämpötiloille. Konetta ei saa sijoittaa kosteisiin tiloihin eikä räjähdysherkkien aineiden läheisyyteen! Koneen käydessä melutaso on korkea. Jos samassa työtilassa halutaan seurata myös muiden käyttölaitteiden toimintoja, on nämä käyttölaitteet varustettava äänimerkkien sijasta valomerkeillä. 4. Pakkauksen purkaminen Pura pakkaus kokonaan ja tarkista, että toimitus sisältää kaikki siihen kuuluvat osat ennen kuin poistat pakkausmateriaaleja. Puhdista kaikki osat huolellisesti kuivalla liinalla. 5. Toimitussisältö A) puruletku B) moottori- ja ventilaattorikotelo C) metallinen kehä D) jalustalevy E) ylätuet F) alatuet

4 G) imuliitännät H) pölypussi + muovipussi I) tiivistin J) pyörät (4kpl) K) asennustarvikkeet L) poistoputkiliitäntä M) letkunkiinnikkeet (2 kpl) 6. Asennus 6.1 Imurin kokoaminen Kiinnitä pyörät (J) ruuveilla ja vastamuttereilla jalustalevyyn (D). Kiinnitä sen jälkeen ventilaattorikotelo (B) jalustalevyyn (D). Kiinnitä tiiviste ventilaattorikotelon (B) suulle. (Kuva 3)

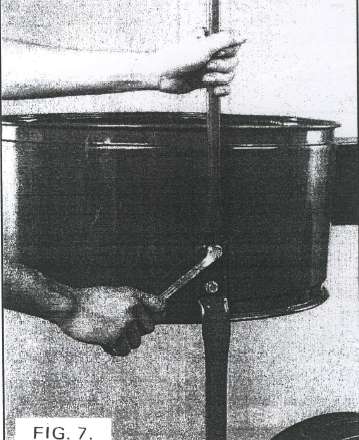

5 Kiinnitä liitäntäkappale (L) ruuvein ventilaattorikoteloon (B). (Kuva 4) Asenna pölynpussien tuet. (Kuva 5) Asenna metallikehä tukiin. Huomioi imusuunta. (Kuva 6) Kiinnitä ylemmät tuet (E) metallikehään (C). (Kuva 7) Aseta puruletku (A) kiinnikkeillä (M) ventilaattorikotelon purunpoistoputkeen (L) ja metallikehän (C) tuloputkeen. (Kuvat 8 ja 9) ja kiristä kiinnikkeet (M).

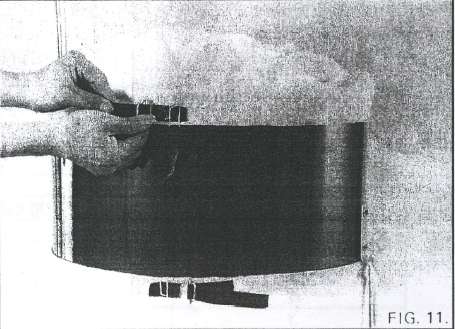

6 Puruimurin pitäisi tässä vaiheessa näyttää kuvan 10 mukaiselta. Kiinnitä purupussit metallikehän (C) ylä- ja alapuolelle. Kiristä vyöt. (Kuva 11)

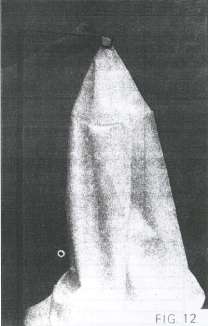

7 Ripusta ylempi purupussi ylätukeen. (Kuva 12) Voit nyt asentaa tuloputket (G) kiinni ventilaattorikoteloon (B). (Kuva 13) Tarkista, että puruimurisi on koottu kuten kuvassa 14. Tarkista vielä kaikki kiristysruuvit ja mutterit ja kiristä vielä tarvittaessa. Koekäynnistä imuri 3-5 minuutiksi, ennen kuin aloitat varsinaisen käytön. Varmista ennen käyttöönottoa oikeanlainen sähköliitäntä!

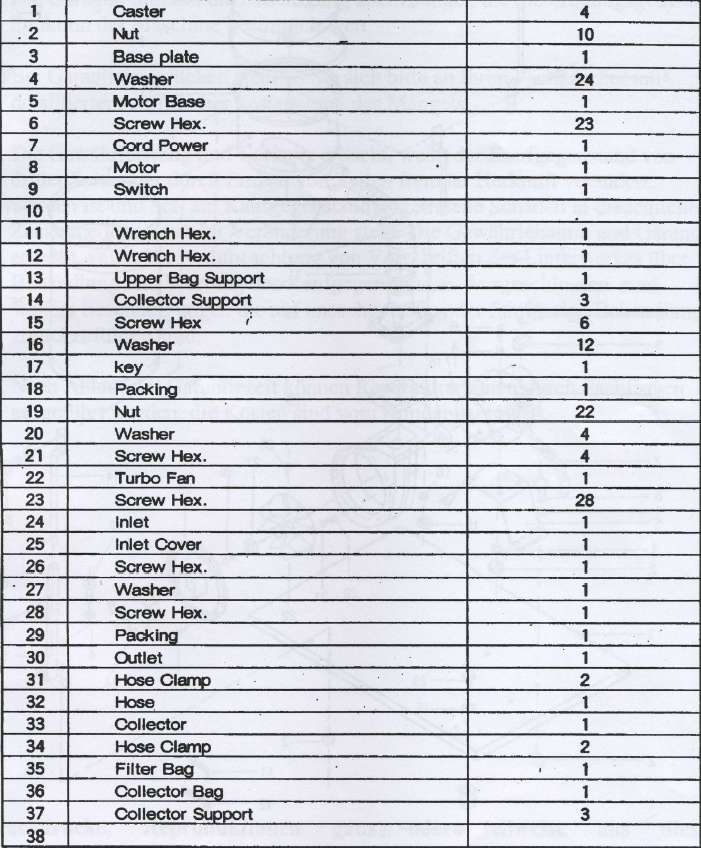

8 6.2 Sähköliitäntä Sähköliitännän saa tehdä vain sähköalan ammattilainen! Varmista, että kone on maadoitettu! Käytä vain CE-hyväksynnän saaneita 5-napaista pidennyskaapelia vastaavalla 5-napaisella pistokkeella ja kytkimellä. Vaihda vaurioitunut kaapeli heti. 7. Varaosalista Osan nro Varaosa kpl-määrä

9 Varaosat

10 8. Takuuehdot 1. Takuuaika on 12 kk koneen toimituksesta. 2. Takuu kattaa kaikkien koneen moitteetonta toimintaa haittaavien vikojen korjauksen. 3. Takuuvaatimustapauksissa tulee koneen myyneeseen liikkeeseen toimittaa yksityiskohtainen kirjallinen selvitys koneessa esiintyneestä viasta. 4. Takuu poistuu, mikäli kone myydään edelleen tai mikäli siihen on asennettu siihen kuulumattomia osia, joista vika on aiheutunut. Takuu ei päde myöskään, mikäli koneen käytössä ja huollossa ei ole noudatettu annettuja ohjeita tai mikäli konetta on käytetty epäasianmukaisesti. 5. Takuuajan umpeuduttua koneeseen tehtävät korjaukset ovat asiakkaan itse maksettavia. 6. Koneen sähkövaiheen kääntäminen ei kuulu takuun piiriin, vaan on asiakkaan itse tehtävä. Käyttöohjeen jäljennös tai kopiointi on sallittu vain PWA GmbH:n ja Konecon Oy:n luvalla.

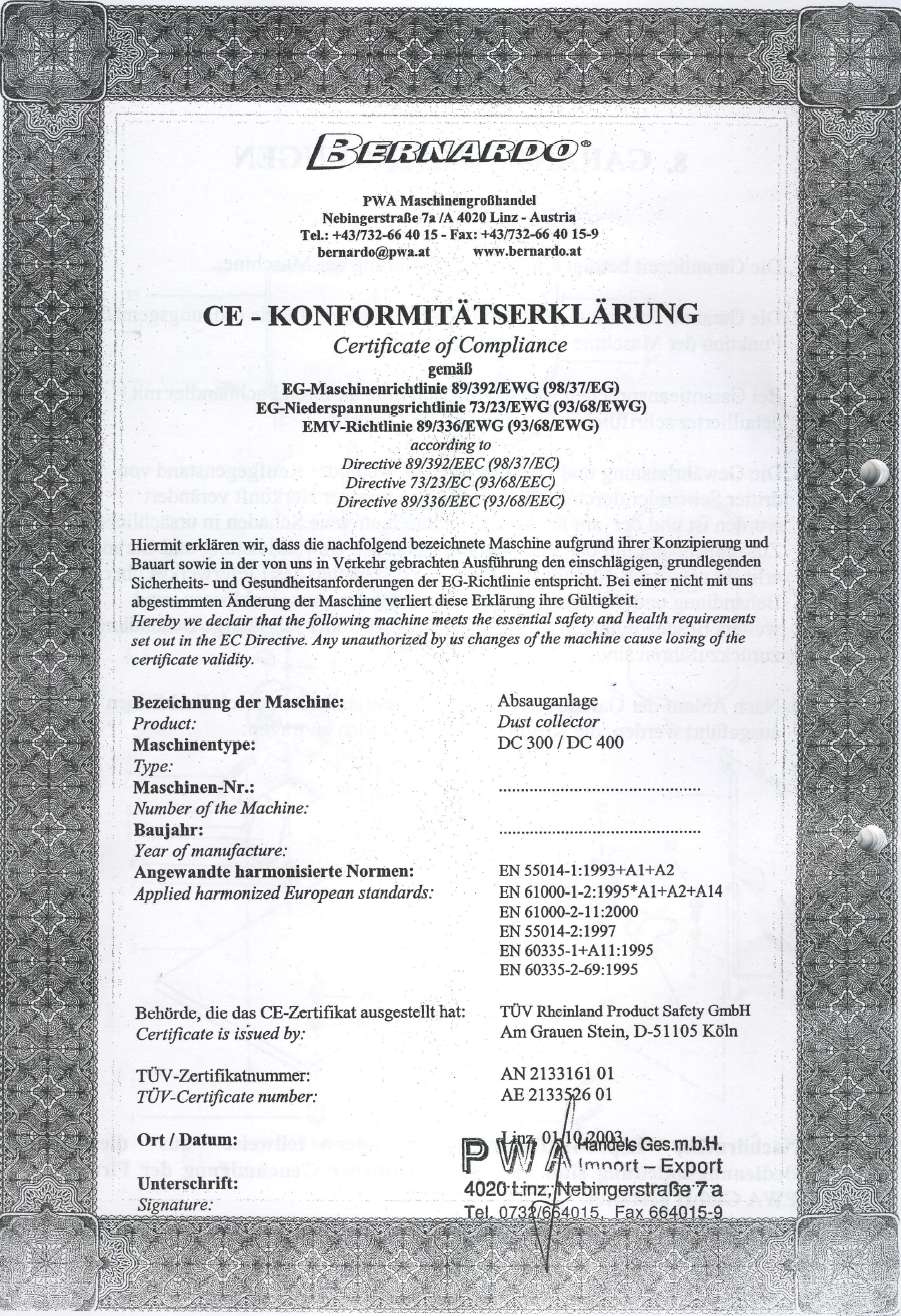

11
