1 LVI-CAD toimintatavat MagiCAD HPV ohjeistus Versio

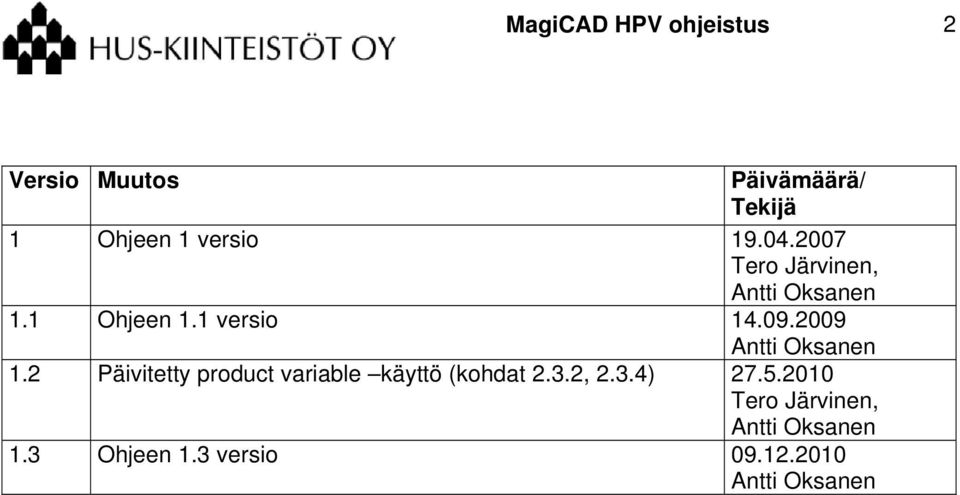

2 MagiCAD HPV ohjeistus 2 Versio Muutos Päivämäärä/ Tekijä 1 Ohjeen 1 versio Tero Järvinen, Antti Oksanen 1.1 Ohjeen 1.1 versio Antti Oksanen 1.2 Päivitetty product variable käyttö (kohdat 2.3.2, 2.3.4) Tero Järvinen, Antti Oksanen 1.3 Ohjeen 1.3 versio Antti Oksanen

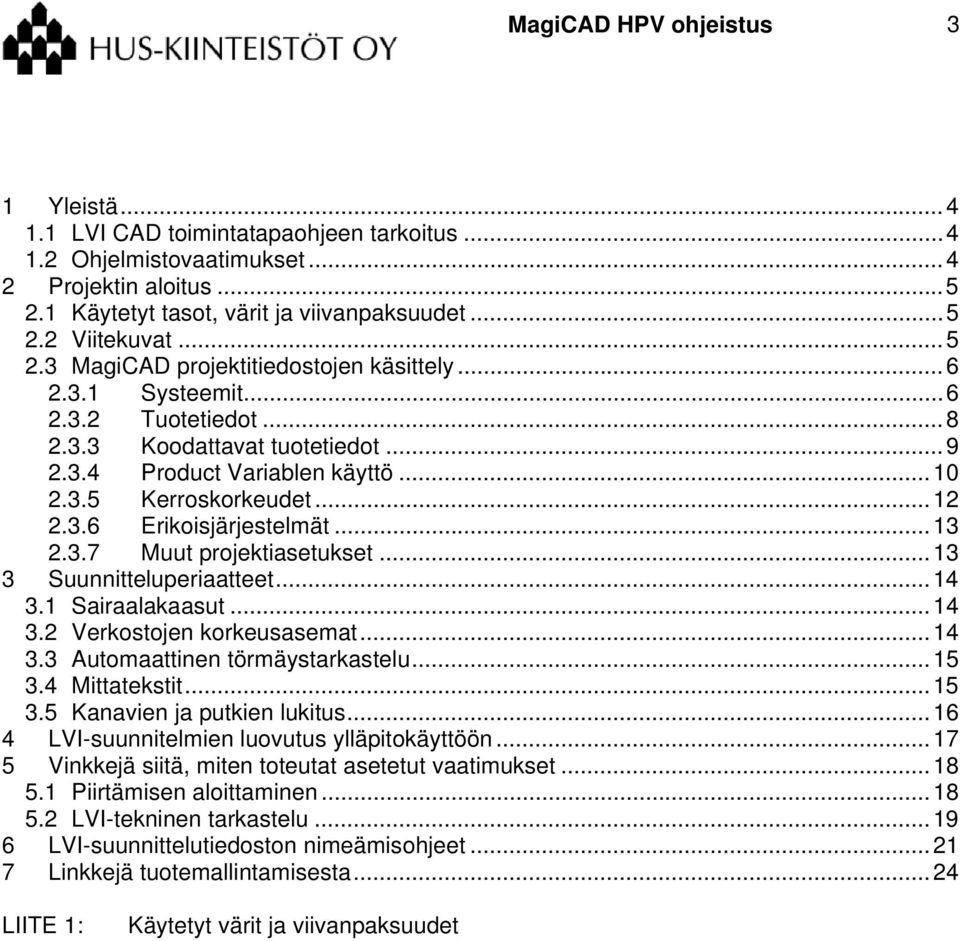

3 MagiCAD HPV ohjeistus 3 1 Yleistä LVI CAD toimintatapaohjeen tarkoitus Ohjelmistovaatimukset Projektin aloitus Käytetyt tasot, värit ja viivanpaksuudet Viitekuvat MagiCAD projektitiedostojen käsittely Systeemit Tuotetiedot Koodattavat tuotetiedot Product Variablen käyttö Kerroskorkeudet Erikoisjärjestelmät Muut projektiasetukset Suunnitteluperiaatteet Sairaalakaasut Verkostojen korkeusasemat Automaattinen törmäystarkastelu Mittatekstit Kanavien ja putkien lukitus LVI-suunnitelmien luovutus ylläpitokäyttöön Vinkkejä siitä, miten toteutat asetetut vaatimukset Piirtämisen aloittaminen LVI-tekninen tarkastelu LVI-suunnittelutiedoston nimeämisohjeet Linkkejä tuotemallintamisesta...24 LIITE 1: Käytetyt värit ja viivanpaksuudet

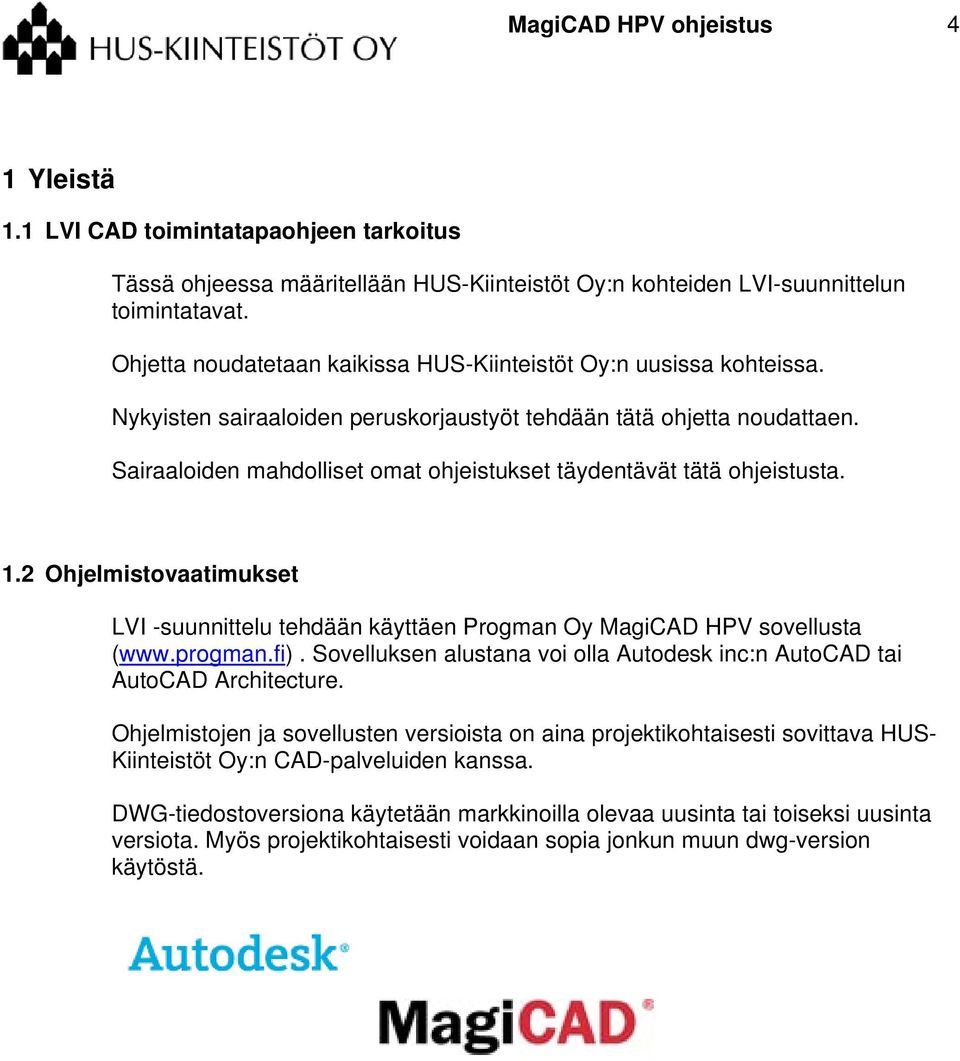

4 MagiCAD HPV ohjeistus 4 1 Yleistä 1.1 LVI CAD toimintatapaohjeen tarkoitus Tässä ohjeessa määritellään HUS-Kiinteistöt Oy:n kohteiden LVI-suunnittelun toimintatavat. Ohjetta noudatetaan kaikissa HUS-Kiinteistöt Oy:n uusissa kohteissa. Nykyisten sairaaloiden peruskorjaustyöt tehdään tätä ohjetta noudattaen. Sairaaloiden mahdolliset omat ohjeistukset täydentävät tätä ohjeistusta. 1.2 Ohjelmistovaatimukset LVI -suunnittelu tehdään käyttäen Progman Oy MagiCAD HPV sovellusta ( Sovelluksen alustana voi olla Autodesk inc:n AutoCAD tai AutoCAD Architecture. Ohjelmistojen ja sovellusten versioista on aina projektikohtaisesti sovittava HUS- Kiinteistöt Oy:n CAD-palveluiden kanssa. DWG-tiedostoversiona käytetään markkinoilla olevaa uusinta tai toiseksi uusinta versiota. Myös projektikohtaisesti voidaan sopia jonkun muun dwg-version käytöstä.

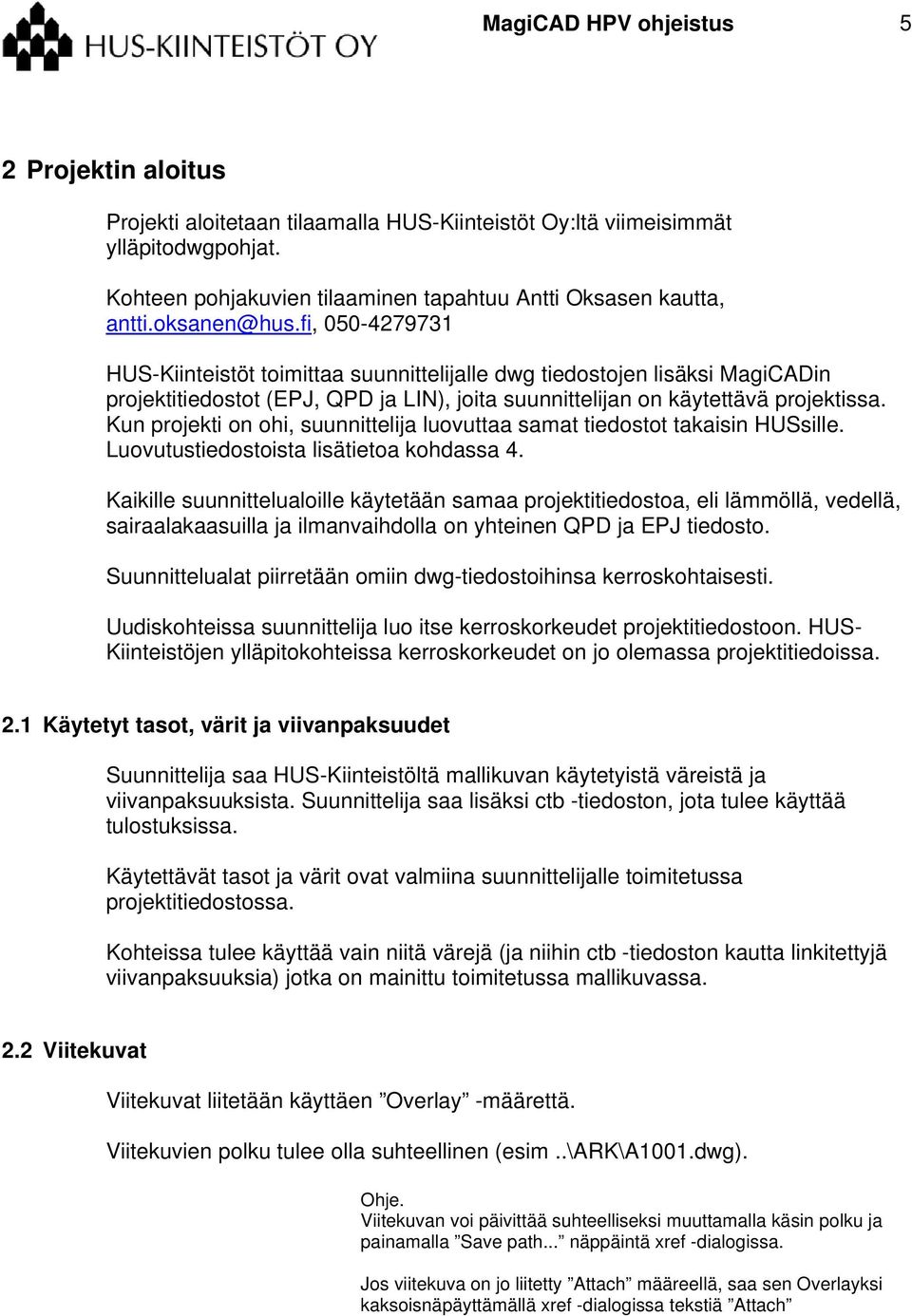

5 MagiCAD HPV ohjeistus 5 2 Projektin aloitus Projekti aloitetaan tilaamalla HUS-Kiinteistöt Oy:ltä viimeisimmät ylläpitodwgpohjat. Kohteen pohjakuvien tilaaminen tapahtuu Antti Oksasen kautta, antti.oksanen@hus.fi, HUS-Kiinteistöt toimittaa suunnittelijalle dwg tiedostojen lisäksi MagiCADin projektitiedostot (EPJ, QPD ja LIN), joita suunnittelijan on käytettävä projektissa. Kun projekti on ohi, suunnittelija luovuttaa samat tiedostot takaisin HUSsille. Luovutustiedostoista lisätietoa kohdassa 4. Kaikille suunnittelualoille käytetään samaa projektitiedostoa, eli lämmöllä, vedellä, sairaalakaasuilla ja ilmanvaihdolla on yhteinen QPD ja EPJ tiedosto. Suunnittelualat piirretään omiin dwg-tiedostoihinsa kerroskohtaisesti. Uudiskohteissa suunnittelija luo itse kerroskorkeudet projektitiedostoon. HUS- Kiinteistöjen ylläpitokohteissa kerroskorkeudet on jo olemassa projektitiedoissa. 2.1 Käytetyt tasot, värit ja viivanpaksuudet Suunnittelija saa HUS-Kiinteistöltä mallikuvan käytetyistä väreistä ja viivanpaksuuksista. Suunnittelija saa lisäksi ctb -tiedoston, jota tulee käyttää tulostuksissa. Käytettävät tasot ja värit ovat valmiina suunnittelijalle toimitetussa projektitiedostossa. Kohteissa tulee käyttää vain niitä värejä (ja niihin ctb -tiedoston kautta linkitettyjä viivanpaksuuksia) jotka on mainittu toimitetussa mallikuvassa. 2.2 Viitekuvat Viitekuvat liitetään käyttäen Overlay -määrettä. Viitekuvien polku tulee olla suhteellinen (esim..\ark\a1001.dwg). Ohje. Viitekuvan voi päivittää suhteelliseksi muuttamalla käsin polku ja painamalla Save path... näppäintä xref -dialogissa. Jos viitekuva on jo liitetty Attach määreellä, saa sen Overlayksi kaksoisnäpäyttämällä xref -dialogissa tekstiä Attach

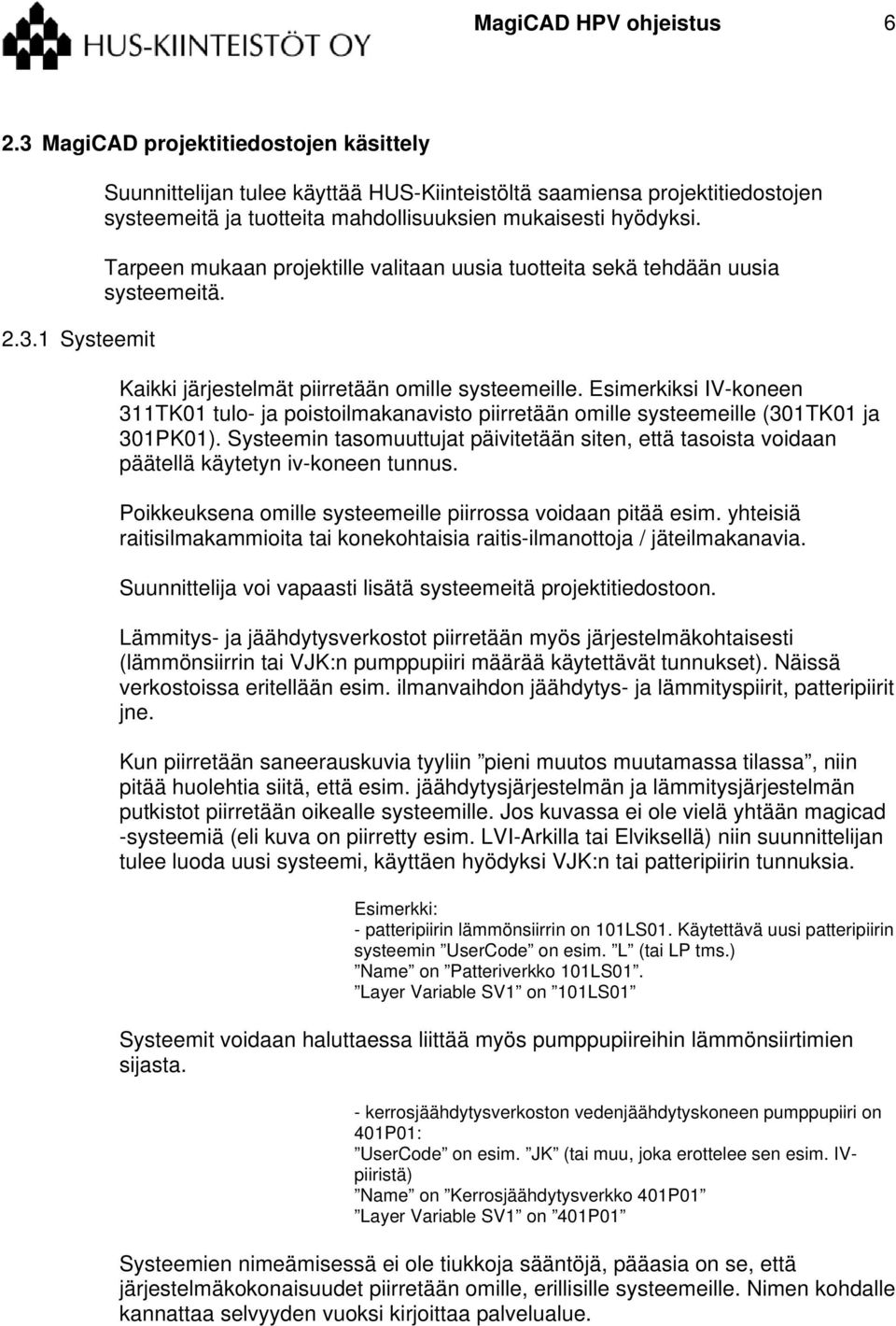

6 MagiCAD HPV ohjeistus MagiCAD projektitiedostojen käsittely Systeemit Suunnittelijan tulee käyttää HUS-Kiinteistöltä saamiensa projektitiedostojen systeemeitä ja tuotteita mahdollisuuksien mukaisesti hyödyksi. Tarpeen mukaan projektille valitaan uusia tuotteita sekä tehdään uusia systeemeitä. Kaikki järjestelmät piirretään omille systeemeille. Esimerkiksi IV-koneen 311TK01 tulo- ja poistoilmakanavisto piirretään omille systeemeille (301TK01 ja 301PK01). Systeemin tasomuuttujat päivitetään siten, että tasoista voidaan päätellä käytetyn iv-koneen tunnus. Poikkeuksena omille systeemeille piirrossa voidaan pitää esim. yhteisiä raitisilmakammioita tai konekohtaisia raitis-ilmanottoja / jäteilmakanavia. Suunnittelija voi vapaasti lisätä systeemeitä projektitiedostoon. Lämmitys- ja jäähdytysverkostot piirretään myös järjestelmäkohtaisesti (lämmönsiirrin tai VJK:n pumppupiiri määrää käytettävät tunnukset). Näissä verkostoissa eritellään esim. ilmanvaihdon jäähdytys- ja lämmityspiirit, patteripiirit jne. Kun piirretään saneerauskuvia tyyliin pieni muutos muutamassa tilassa, niin pitää huolehtia siitä, että esim. jäähdytysjärjestelmän ja lämmitysjärjestelmän putkistot piirretään oikealle systeemille. Jos kuvassa ei ole vielä yhtään magicad -systeemiä (eli kuva on piirretty esim. LVI-Arkilla tai Elviksellä) niin suunnittelijan tulee luoda uusi systeemi, käyttäen hyödyksi VJK:n tai patteripiirin tunnuksia. Esimerkki: - patteripiirin lämmönsiirrin on 101LS01. Käytettävä uusi patteripiirin systeemin UserCode on esim. L (tai LP tms.) Name on Patteriverkko 101LS01. Layer Variable SV1 on 101LS01 Systeemit voidaan haluttaessa liittää myös pumppupiireihin lämmönsiirtimien sijasta. - kerrosjäähdytysverkoston vedenjäähdytyskoneen pumppupiiri on 401P01: UserCode on esim. JK (tai muu, joka erottelee sen esim. IVpiiristä) Name on Kerrosjäähdytysverkko 401P01 Layer Variable SV1 on 401P01 Systeemien nimeämisessä ei ole tiukkoja sääntöjä, pääasia on se, että järjestelmäkokonaisuudet piirretään omille, erillisille systeemeille. Nimen kohdalle kannattaa selvyyden vuoksi kirjoittaa palvelualue.

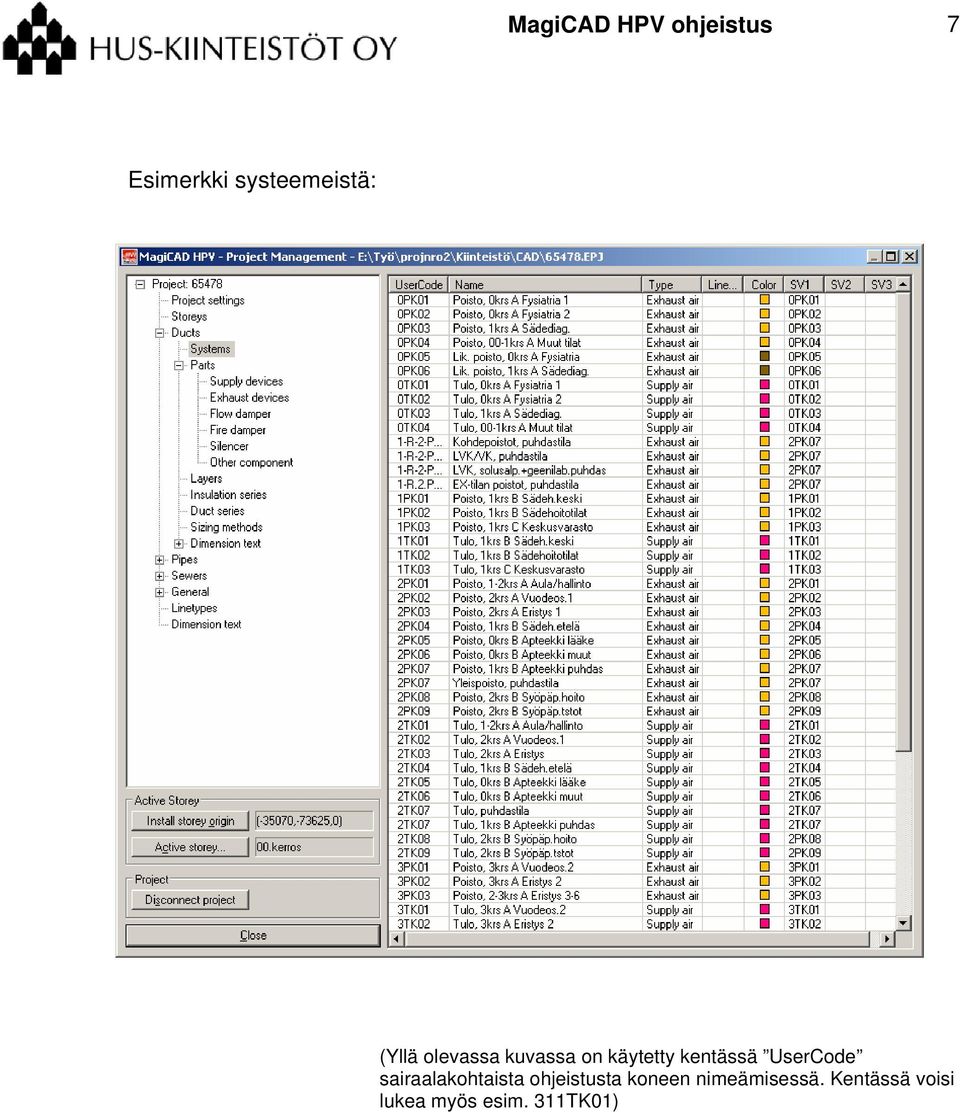

7 MagiCAD HPV ohjeistus 7 Esimerkki systeemeistä: (Yllä olevassa kuvassa on käytetty kentässä UserCode sairaalakohtaista ohjeistusta koneen nimeämisessä. Kentässä voisi lukea myös esim. 311TK01)

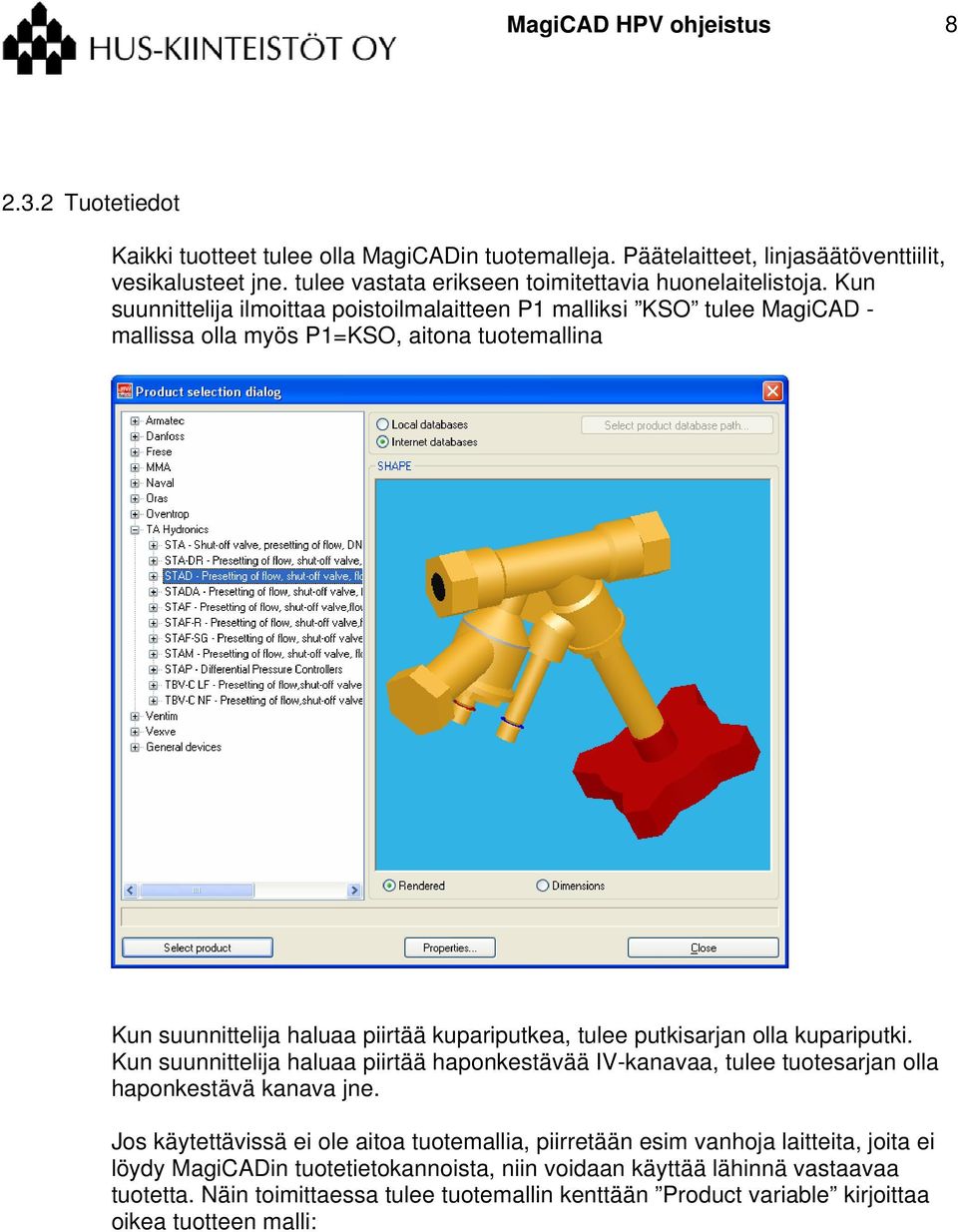

8 MagiCAD HPV ohjeistus Tuotetiedot Kaikki tuotteet tulee olla MagiCADin tuotemalleja. Päätelaitteet, linjasäätöventtiilit, vesikalusteet jne. tulee vastata erikseen toimitettavia huonelaitelistoja. Kun suunnittelija ilmoittaa poistoilmalaitteen P1 malliksi KSO tulee MagiCAD - mallissa olla myös P1=KSO, aitona tuotemallina Kun suunnittelija haluaa piirtää kupariputkea, tulee putkisarjan olla kupariputki. Kun suunnittelija haluaa piirtää haponkestävää IV-kanavaa, tulee tuotesarjan olla haponkestävä kanava jne. Jos käytettävissä ei ole aitoa tuotemallia, piirretään esim vanhoja laitteita, joita ei löydy MagiCADin tuotetietokannoista, niin voidaan käyttää lähinnä vastaavaa tuotetta. Näin toimittaessa tulee tuotemallin kenttään Product variable kirjoittaa oikea tuotteen malli:

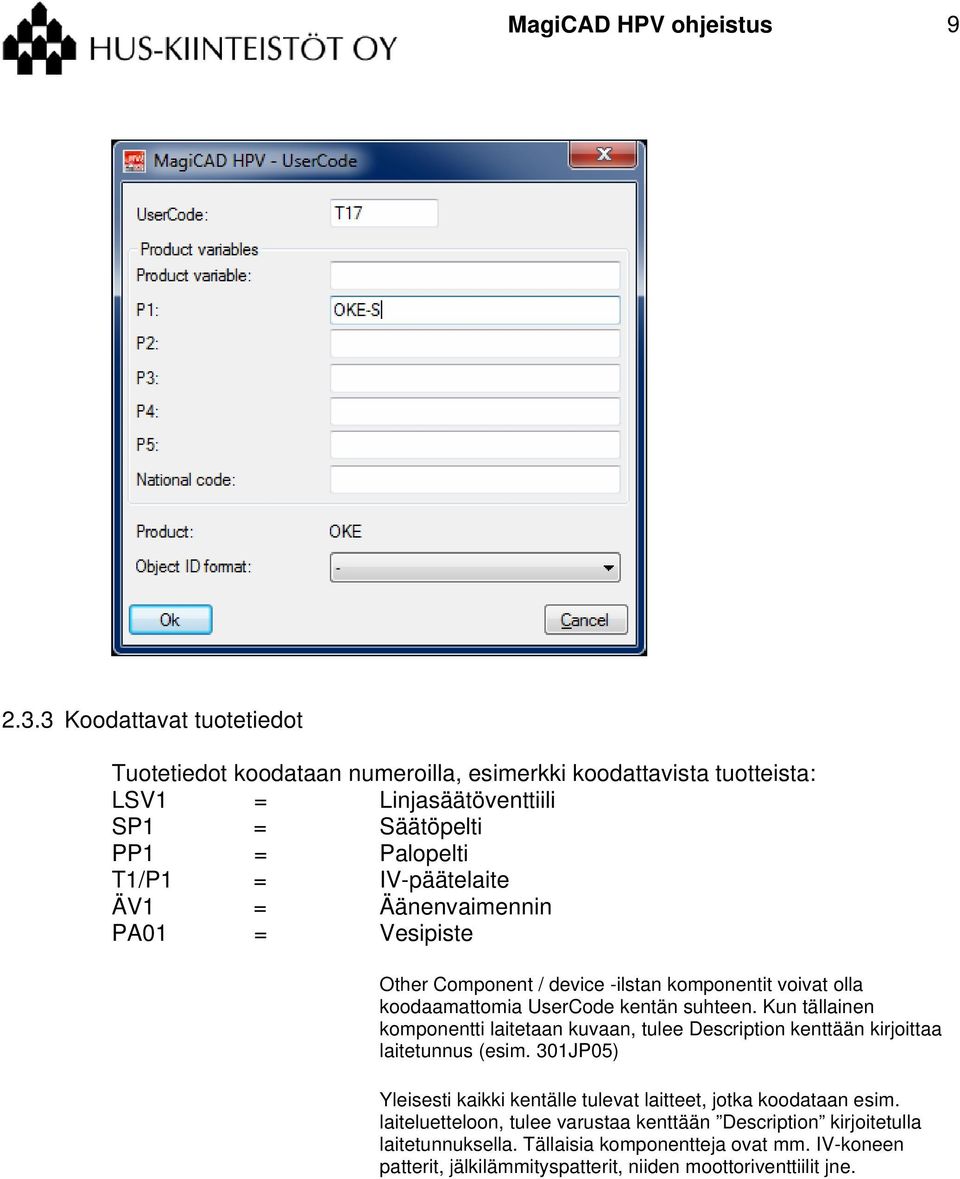

9 MagiCAD HPV ohjeistus Koodattavat tuotetiedot Tuotetiedot koodataan numeroilla, esimerkki koodattavista tuotteista: LSV1 = Linjasäätöventtiili SP1 = Säätöpelti PP1 = Palopelti T1/P1 = IV-päätelaite ÄV1 = Äänenvaimennin PA01 = Vesipiste Other Component / device -ilstan komponentit voivat olla koodaamattomia UserCode kentän suhteen. Kun tällainen komponentti laitetaan kuvaan, tulee Description kenttään kirjoittaa laitetunnus (esim. 301JP05) Yleisesti kaikki kentälle tulevat laitteet, jotka koodataan esim. laiteluetteloon, tulee varustaa kenttään Description kirjoitetulla laitetunnuksella. Tällaisia komponentteja ovat mm. IV-koneen patterit, jälkilämmityspatterit, niiden moottoriventtiilit jne.

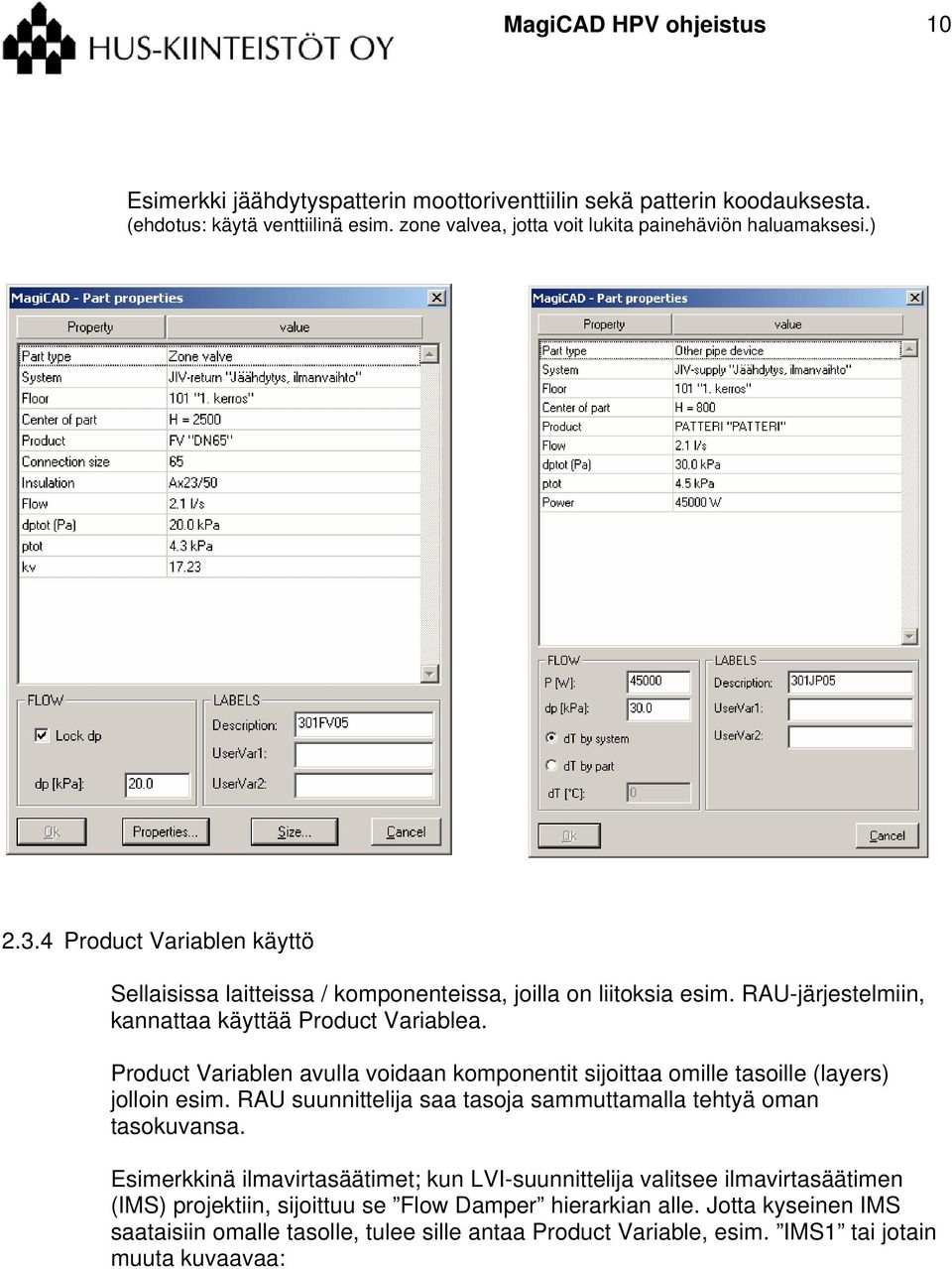

10 MagiCAD HPV ohjeistus 10 Esimerkki jäähdytyspatterin moottoriventtiilin sekä patterin koodauksesta. (ehdotus: käytä venttiilinä esim. zone valvea, jotta voit lukita painehäviön haluamaksesi.) Product Variablen käyttö Sellaisissa laitteissa / komponenteissa, joilla on liitoksia esim. RAU-järjestelmiin, kannattaa käyttää Product Variablea. Product Variablen avulla voidaan komponentit sijoittaa omille tasoille (layers) jolloin esim. RAU suunnittelija saa tasoja sammuttamalla tehtyä oman tasokuvansa. Esimerkkinä ilmavirtasäätimet; kun LVI-suunnittelija valitsee ilmavirtasäätimen (IMS) projektiin, sijoittuu se Flow Damper hierarkian alle. Jotta kyseinen IMS saataisiin omalle tasolle, tulee sille antaa Product Variable, esim. IMS1 tai jotain muuta kuvaavaa:

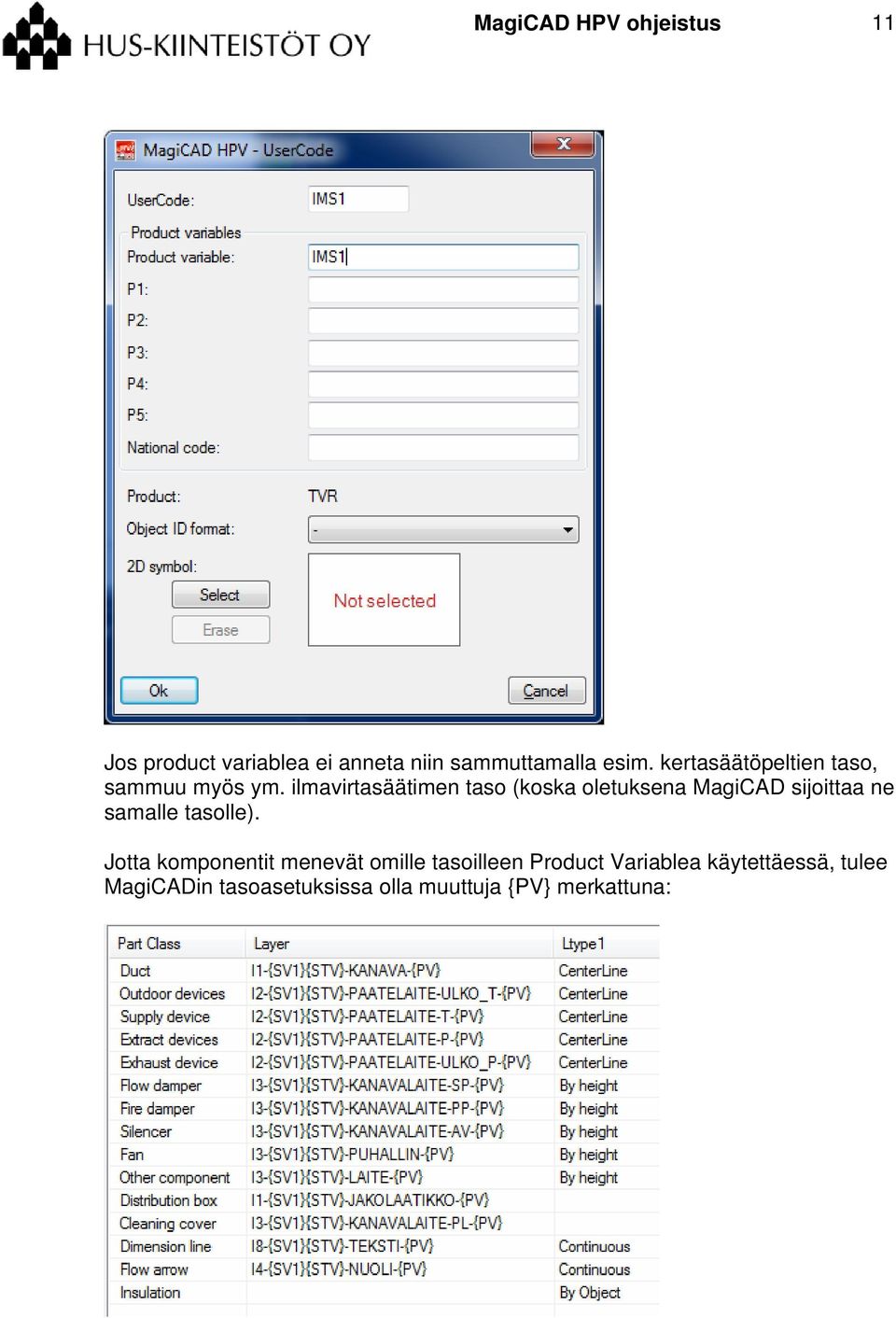

11 MagiCAD HPV ohjeistus 11 Jos product variablea ei anneta niin sammuttamalla esim. kertasäätöpeltien taso, sammuu myös ym. ilmavirtasäätimen taso (koska oletuksena MagiCAD sijoittaa ne samalle tasolle). Jotta komponentit menevät omille tasoilleen Product Variablea käytettäessä, tulee MagiCADin tasoasetuksissa olla muuttuja {PV} merkattuna:

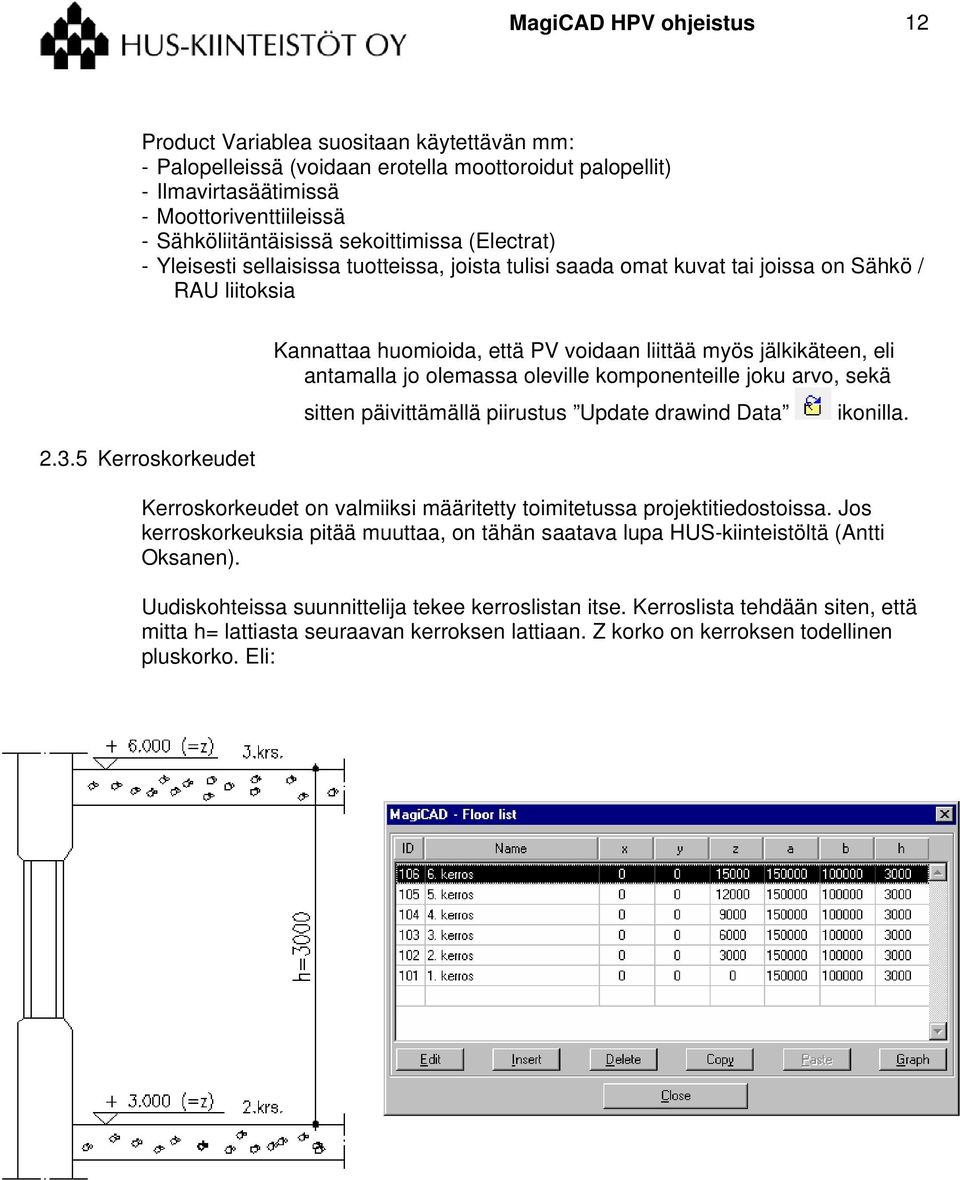

12 MagiCAD HPV ohjeistus 12 Product Variablea suositaan käytettävän mm: - Palopelleissä (voidaan erotella moottoroidut palopellit) - Ilmavirtasäätimissä - Moottoriventtiileissä - Sähköliitäntäisissä sekoittimissa (Electrat) - Yleisesti sellaisissa tuotteissa, joista tulisi saada omat kuvat tai joissa on Sähkö / RAU liitoksia Kerroskorkeudet Kannattaa huomioida, että PV voidaan liittää myös jälkikäteen, eli antamalla jo olemassa oleville komponenteille joku arvo, sekä sitten päivittämällä piirustus Update drawind Data ikonilla. Kerroskorkeudet on valmiiksi määritetty toimitetussa projektitiedostoissa. Jos kerroskorkeuksia pitää muuttaa, on tähän saatava lupa HUS-kiinteistöltä (Antti Oksanen). Uudiskohteissa suunnittelija tekee kerroslistan itse. Kerroslista tehdään siten, että mitta h= lattiasta seuraavan kerroksen lattiaan. Z korko on kerroksen todellinen pluskorko. Eli:

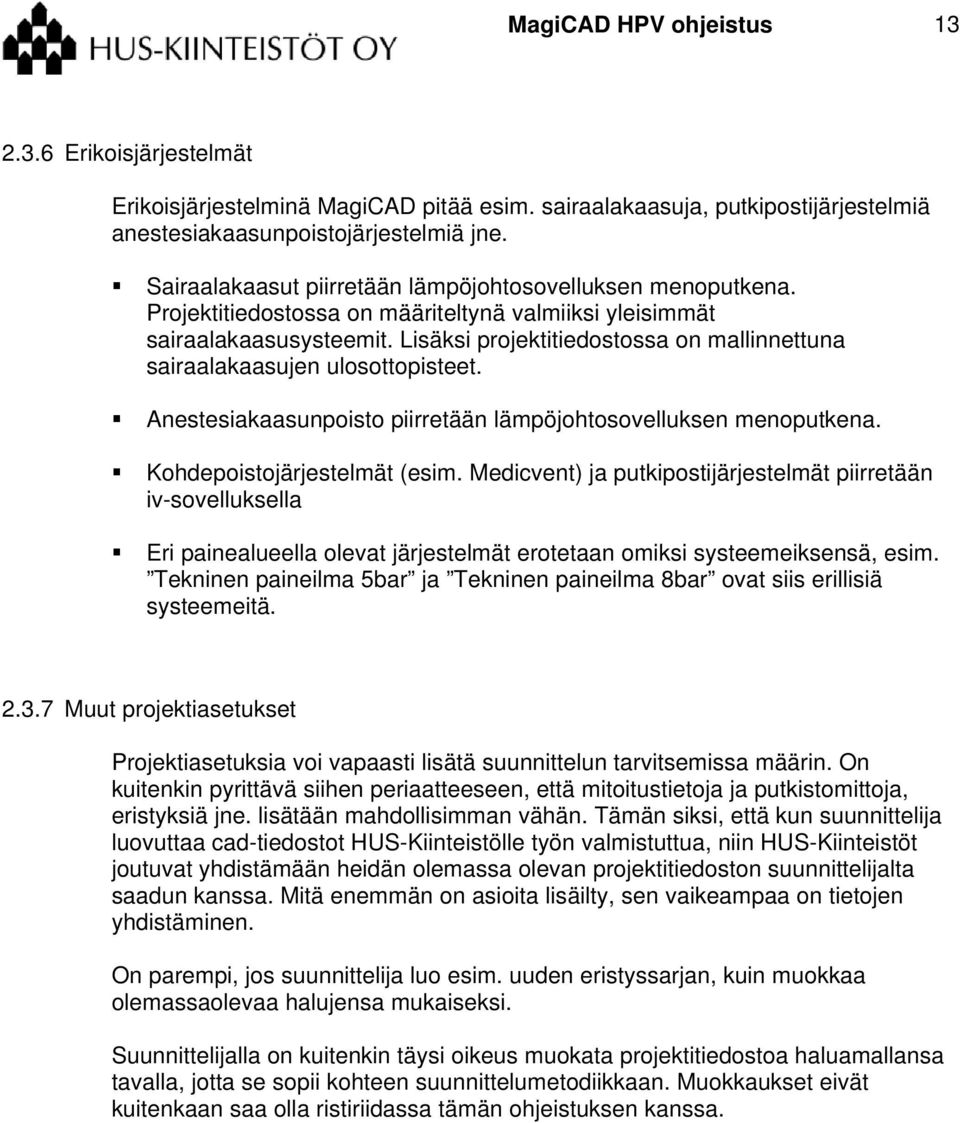

13 MagiCAD HPV ohjeistus Erikoisjärjestelmät Erikoisjärjestelminä MagiCAD pitää esim. sairaalakaasuja, putkipostijärjestelmiä anestesiakaasunpoistojärjestelmiä jne. Sairaalakaasut piirretään lämpöjohtosovelluksen menoputkena. Projektitiedostossa on määriteltynä valmiiksi yleisimmät sairaalakaasusysteemit. Lisäksi projektitiedostossa on mallinnettuna sairaalakaasujen ulosottopisteet. Anestesiakaasunpoisto piirretään lämpöjohtosovelluksen menoputkena. Kohdepoistojärjestelmät (esim. Medicvent) ja putkipostijärjestelmät piirretään iv-sovelluksella Eri painealueella olevat järjestelmät erotetaan omiksi systeemeiksensä, esim. Tekninen paineilma 5bar ja Tekninen paineilma 8bar ovat siis erillisiä systeemeitä Muut projektiasetukset Projektiasetuksia voi vapaasti lisätä suunnittelun tarvitsemissa määrin. On kuitenkin pyrittävä siihen periaatteeseen, että mitoitustietoja ja putkistomittoja, eristyksiä jne. lisätään mahdollisimman vähän. Tämän siksi, että kun suunnittelija luovuttaa cad-tiedostot HUS-Kiinteistölle työn valmistuttua, niin HUS-Kiinteistöt joutuvat yhdistämään heidän olemassa olevan projektitiedoston suunnittelijalta saadun kanssa. Mitä enemmän on asioita lisäilty, sen vaikeampaa on tietojen yhdistäminen. On parempi, jos suunnittelija luo esim. uuden eristyssarjan, kuin muokkaa olemassaolevaa halujensa mukaiseksi. Suunnittelijalla on kuitenkin täysi oikeus muokata projektitiedostoa haluamallansa tavalla, jotta se sopii kohteen suunnittelumetodiikkaan. Muokkaukset eivät kuitenkaan saa olla ristiriidassa tämän ohjeistuksen kanssa.

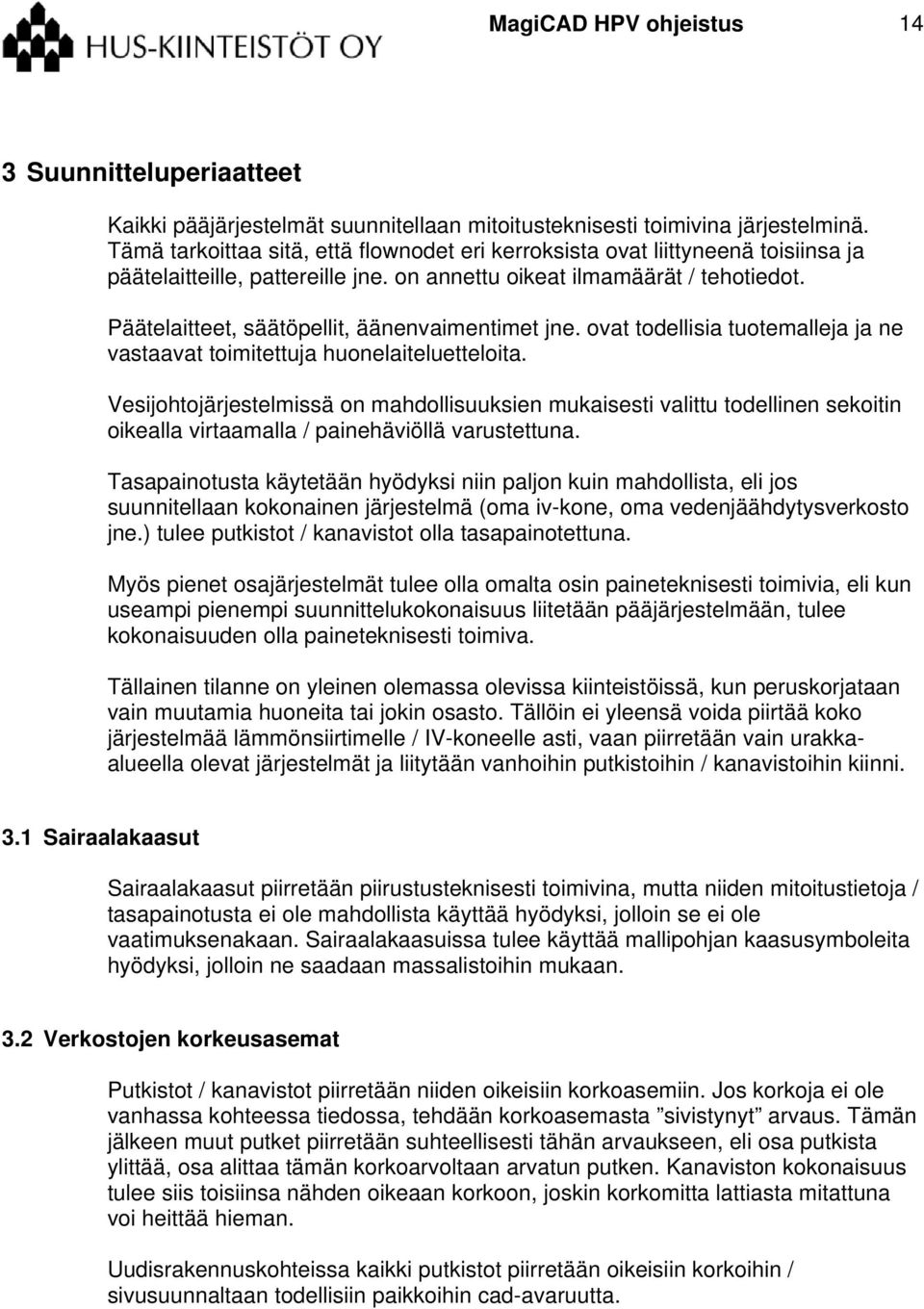

14 MagiCAD HPV ohjeistus 14 3 Suunnitteluperiaatteet Kaikki pääjärjestelmät suunnitellaan mitoitusteknisesti toimivina järjestelminä. Tämä tarkoittaa sitä, että flownodet eri kerroksista ovat liittyneenä toisiinsa ja päätelaitteille, pattereille jne. on annettu oikeat ilmamäärät / tehotiedot. Päätelaitteet, säätöpellit, äänenvaimentimet jne. ovat todellisia tuotemalleja ja ne vastaavat toimitettuja huonelaiteluetteloita. Vesijohtojärjestelmissä on mahdollisuuksien mukaisesti valittu todellinen sekoitin oikealla virtaamalla / painehäviöllä varustettuna. Tasapainotusta käytetään hyödyksi niin paljon kuin mahdollista, eli jos suunnitellaan kokonainen järjestelmä (oma iv-kone, oma vedenjäähdytysverkosto jne.) tulee putkistot / kanavistot olla tasapainotettuna. Myös pienet osajärjestelmät tulee olla omalta osin paineteknisesti toimivia, eli kun useampi pienempi suunnittelukokonaisuus liitetään pääjärjestelmään, tulee kokonaisuuden olla paineteknisesti toimiva. Tällainen tilanne on yleinen olemassa olevissa kiinteistöissä, kun peruskorjataan vain muutamia huoneita tai jokin osasto. Tällöin ei yleensä voida piirtää koko järjestelmää lämmönsiirtimelle / IV-koneelle asti, vaan piirretään vain urakkaalueella olevat järjestelmät ja liitytään vanhoihin putkistoihin / kanavistoihin kiinni. 3.1 Sairaalakaasut Sairaalakaasut piirretään piirustusteknisesti toimivina, mutta niiden mitoitustietoja / tasapainotusta ei ole mahdollista käyttää hyödyksi, jolloin se ei ole vaatimuksenakaan. Sairaalakaasuissa tulee käyttää mallipohjan kaasusymboleita hyödyksi, jolloin ne saadaan massalistoihin mukaan. 3.2 Verkostojen korkeusasemat Putkistot / kanavistot piirretään niiden oikeisiin korkoasemiin. Jos korkoja ei ole vanhassa kohteessa tiedossa, tehdään korkoasemasta sivistynyt arvaus. Tämän jälkeen muut putket piirretään suhteellisesti tähän arvaukseen, eli osa putkista ylittää, osa alittaa tämän korkoarvoltaan arvatun putken. Kanaviston kokonaisuus tulee siis toisiinsa nähden oikeaan korkoon, joskin korkomitta lattiasta mitattuna voi heittää hieman. Uudisrakennuskohteissa kaikki putkistot piirretään oikeisiin korkoihin / sivusuunnaltaan todellisiin paikkoihin cad-avaruutta.

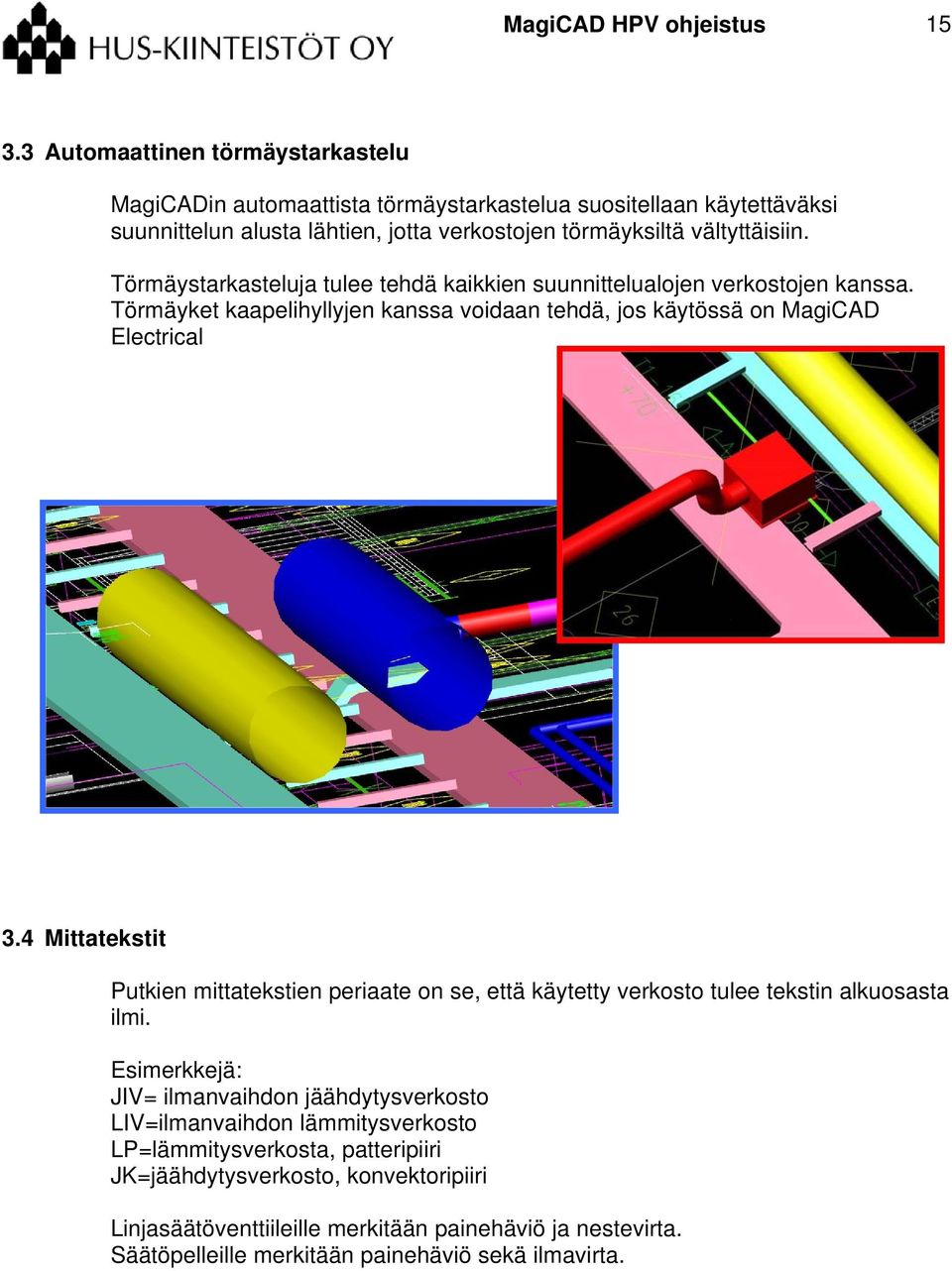

15 MagiCAD HPV ohjeistus Automaattinen törmäystarkastelu MagiCADin automaattista törmäystarkastelua suositellaan käytettäväksi suunnittelun alusta lähtien, jotta verkostojen törmäyksiltä vältyttäisiin. Törmäystarkasteluja tulee tehdä kaikkien suunnittelualojen verkostojen kanssa. Törmäyket kaapelihyllyjen kanssa voidaan tehdä, jos käytössä on MagiCAD Electrical 3.4 Mittatekstit Putkien mittatekstien periaate on se, että käytetty verkosto tulee tekstin alkuosasta ilmi. Esimerkkejä: JIV= ilmanvaihdon jäähdytysverkosto LIV=ilmanvaihdon lämmitysverkosto LP=lämmitysverkosta, patteripiiri JK=jäähdytysverkosto, konvektoripiiri Linjasäätöventtiileille merkitään painehäviö ja nestevirta. Säätöpelleille merkitään painehäviö sekä ilmavirta.

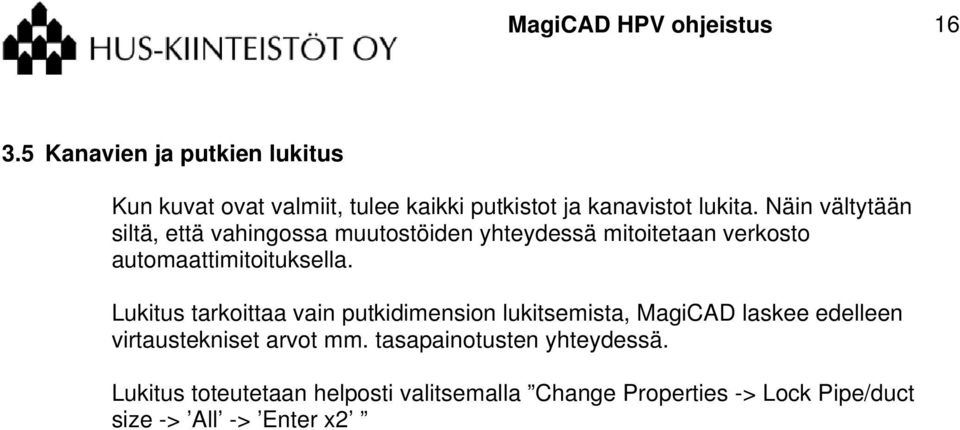

16 MagiCAD HPV ohjeistus Kanavien ja putkien lukitus Kun kuvat ovat valmiit, tulee kaikki putkistot ja kanavistot lukita. Näin vältytään siltä, että vahingossa muutostöiden yhteydessä mitoitetaan verkosto automaattimitoituksella. Lukitus tarkoittaa vain putkidimension lukitsemista, MagiCAD laskee edelleen virtaustekniset arvot mm. tasapainotusten yhteydessä. Lukitus toteutetaan helposti valitsemalla Change Properties -> Lock Pipe/duct size -> All -> Enter x2

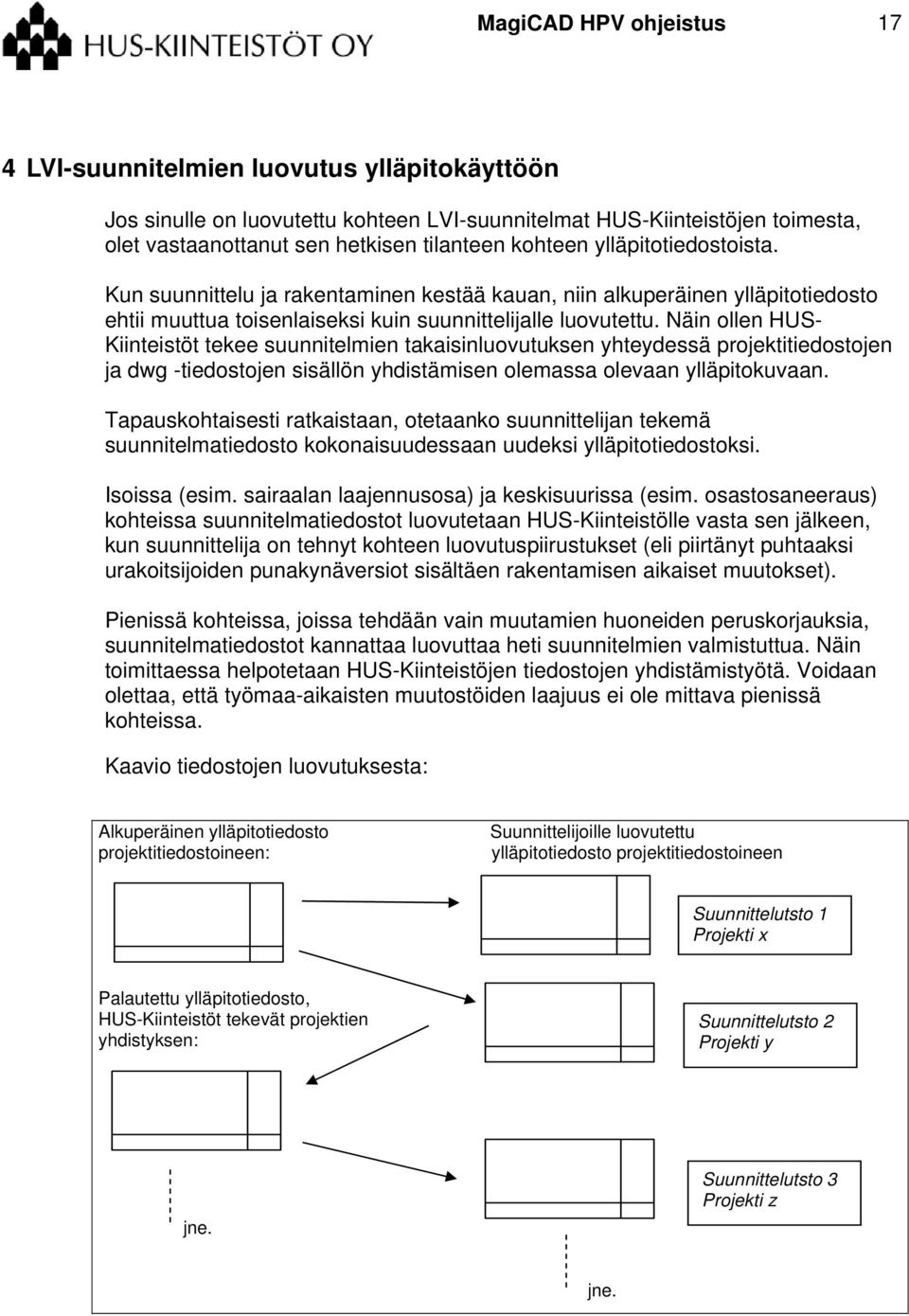

17 MagiCAD HPV ohjeistus 17 4 LVI-suunnitelmien luovutus ylläpitokäyttöön Jos sinulle on luovutettu kohteen LVI-suunnitelmat HUS-Kiinteistöjen toimesta, olet vastaanottanut sen hetkisen tilanteen kohteen ylläpitotiedostoista. Kun suunnittelu ja rakentaminen kestää kauan, niin alkuperäinen ylläpitotiedosto ehtii muuttua toisenlaiseksi kuin suunnittelijalle luovutettu. Näin ollen HUS- Kiinteistöt tekee suunnitelmien takaisinluovutuksen yhteydessä projektitiedostojen ja dwg -tiedostojen sisällön yhdistämisen olemassa olevaan ylläpitokuvaan. Tapauskohtaisesti ratkaistaan, otetaanko suunnittelijan tekemä suunnitelmatiedosto kokonaisuudessaan uudeksi ylläpitotiedostoksi. Isoissa (esim. sairaalan laajennusosa) ja keskisuurissa (esim. osastosaneeraus) kohteissa suunnitelmatiedostot luovutetaan HUS-Kiinteistölle vasta sen jälkeen, kun suunnittelija on tehnyt kohteen luovutuspiirustukset (eli piirtänyt puhtaaksi urakoitsijoiden punakynäversiot sisältäen rakentamisen aikaiset muutokset). Pienissä kohteissa, joissa tehdään vain muutamien huoneiden peruskorjauksia, suunnitelmatiedostot kannattaa luovuttaa heti suunnitelmien valmistuttua. Näin toimittaessa helpotetaan HUS-Kiinteistöjen tiedostojen yhdistämistyötä. Voidaan olettaa, että työmaa-aikaisten muutostöiden laajuus ei ole mittava pienissä kohteissa. Kaavio tiedostojen luovutuksesta: Alkuperäinen ylläpitotiedosto projektitiedostoineen: Suunnittelijoille luovutettu ylläpitotiedosto projektitiedostoineen Suunnittelutsto 1 Projekti x Palautettu ylläpitotiedosto, HUS-Kiinteistöt tekevät projektien yhdistyksen: Suunnittelutsto 2 Projekti y jne. Suunnittelutsto 3 Projekti z jne.

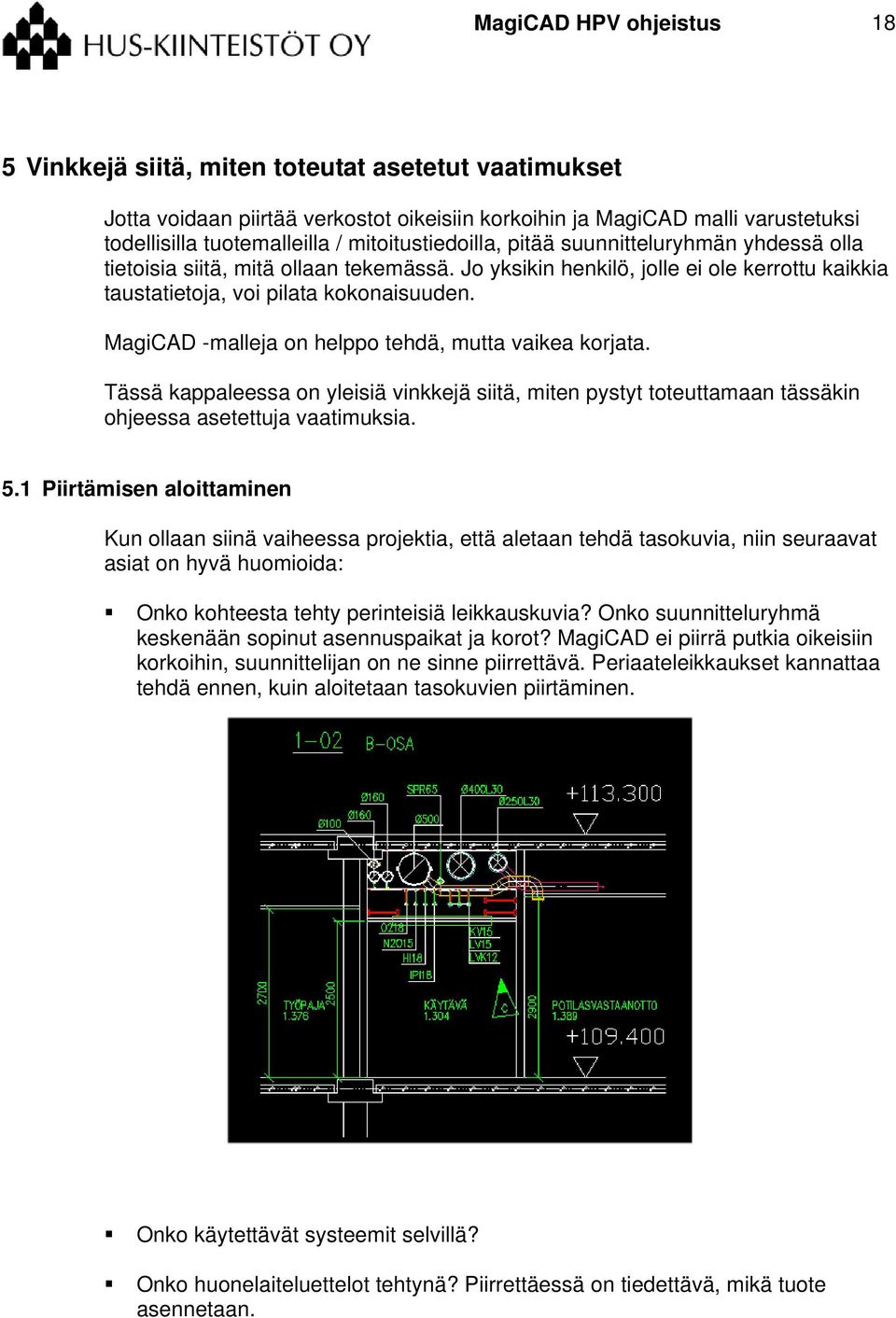

18 MagiCAD HPV ohjeistus 18 5 Vinkkejä siitä, miten toteutat asetetut vaatimukset Jotta voidaan piirtää verkostot oikeisiin korkoihin ja MagiCAD malli varustetuksi todellisilla tuotemalleilla / mitoitustiedoilla, pitää suunnitteluryhmän yhdessä olla tietoisia siitä, mitä ollaan tekemässä. Jo yksikin henkilö, jolle ei ole kerrottu kaikkia taustatietoja, voi pilata kokonaisuuden. MagiCAD -malleja on helppo tehdä, mutta vaikea korjata. Tässä kappaleessa on yleisiä vinkkejä siitä, miten pystyt toteuttamaan tässäkin ohjeessa asetettuja vaatimuksia. 5.1 Piirtämisen aloittaminen Kun ollaan siinä vaiheessa projektia, että aletaan tehdä tasokuvia, niin seuraavat asiat on hyvä huomioida: Onko kohteesta tehty perinteisiä leikkauskuvia? Onko suunnitteluryhmä keskenään sopinut asennuspaikat ja korot? MagiCAD ei piirrä putkia oikeisiin korkoihin, suunnittelijan on ne sinne piirrettävä. Periaateleikkaukset kannattaa tehdä ennen, kuin aloitetaan tasokuvien piirtäminen. Onko käytettävät systeemit selvillä? Onko huonelaiteluettelot tehtynä? Piirrettäessä on tiedettävä, mikä tuote asennetaan.

19 MagiCAD HPV ohjeistus 19 Käytä risteilykuvia jo varhaisessa vaiheessa suunnittelun apuna. Kun luot tyhjän tiedoston, jonka liität magiprojektiin ja liität siihen viitekuvana LVIsuunnittelutiedostot, voit ottaa törmäystarkastelut viitekuvien läpi kaikista suunnittelualoista kerralla. Lisäksi suunnittelun valmistuttua sinulla on olemassa valmiit risteilykuvat esim. tulostettavaksi työmaakäyttöön (väritulostus). Kun käytössä on vain arkkitehdin 2D piirustukset, voidaan leikkauskuvat ottaa avuksi tasokuvan piirtoon käyttäen rotate3d käskyä. 1. Ota leikkaus viitekuvaksi tasopiirustukseesi 2. Aseta (allaolevassa tapauksessa) y-koordinaatit kohdalleen. 3. Anna käsky rotate3d, valitse pyöräytys y-akselin ympäri, valitse kiertopisteeksi konehuoneen lattia (leikkauksesta), anna kulmaksi 90 (tai -90, riippuu suunnasta) Lopputuloksena voit katsoa korkeusasemat tasokuvassa suoraan leikkauksesta, kun otat sivukuvannon. 5.2 LVI-tekninen tarkastelu Kun kuvat on piirretty valmiiksi, alkaa matemaattinen tarkastelu Hae järjestelmien vaikein reitti käyttämällä tasapainotusta ja ruksia kohdassa Show index run. Laita tason magi_garbage viivat paksummaksi tasohallinnalla. Esim. arvo 0.35 on hyvä. Sitten paina LWT nappia autocadin alarivien painikkeista. Näin saat vaikeimman reitin viivan piirtymään selvemmin kuvaruudulla.

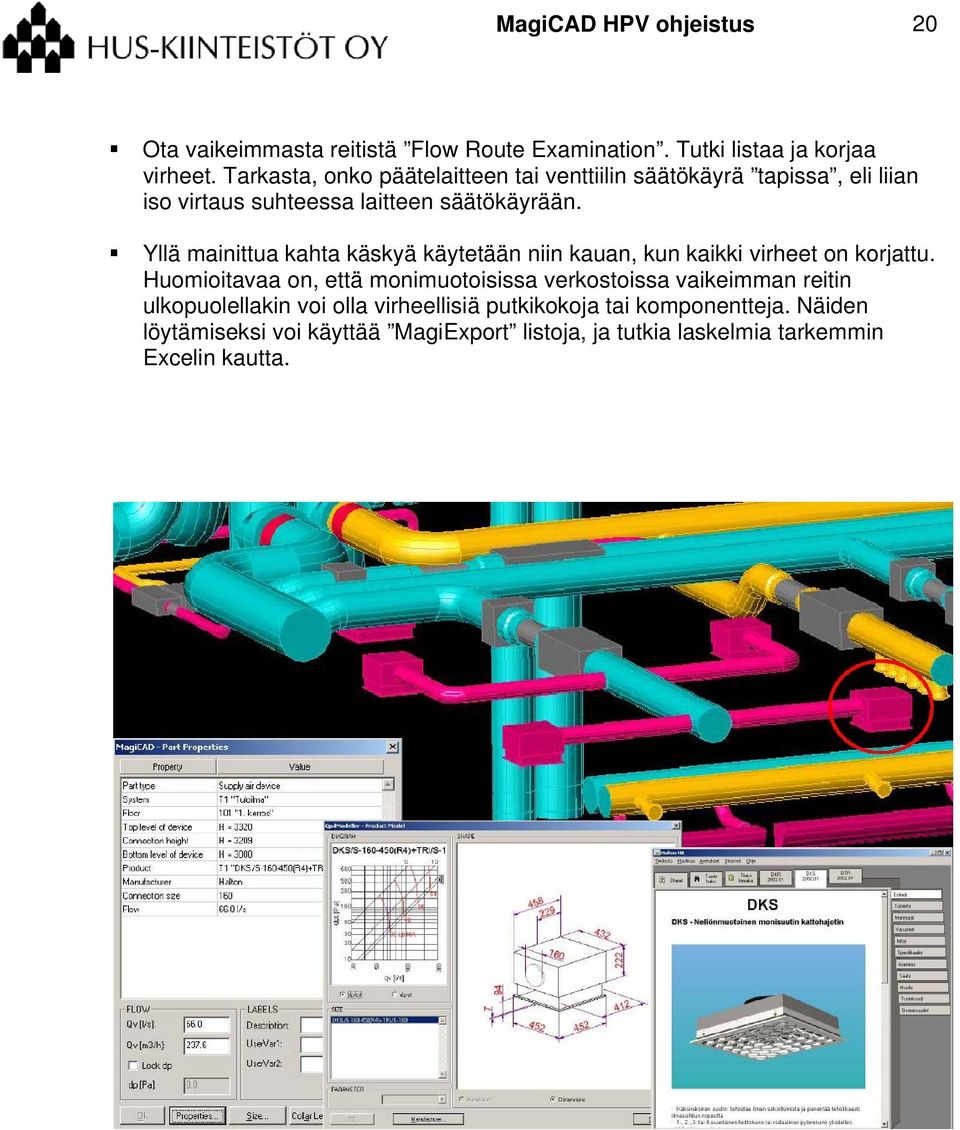

20 MagiCAD HPV ohjeistus 20 Ota vaikeimmasta reitistä Flow Route Examination. Tutki listaa ja korjaa virheet. Tarkasta, onko päätelaitteen tai venttiilin säätökäyrä tapissa, eli liian iso virtaus suhteessa laitteen säätökäyrään. Yllä mainittua kahta käskyä käytetään niin kauan, kun kaikki virheet on korjattu. Huomioitavaa on, että monimuotoisissa verkostoissa vaikeimman reitin ulkopuolellakin voi olla virheellisiä putkikokoja tai komponentteja. Näiden löytämiseksi voi käyttää MagiExport listoja, ja tutkia laskelmia tarkemmin Excelin kautta.

21 MagiCAD HPV ohjeistus 21 6 LVI-suunnittelutiedoston nimeämisohjeet Erillisen rakennustunnusluettelon, josta saadaan rakennusten tunnukset piirustuksien nimeämiseen voidaan tilata HUS -Kiinteistöt Oy:n Cad -palveluista. Esimerkki tiedostonimen luonnista: Suunnitelmalaji Rakennustunnus kerros Lämmitys- ja jäähdytyspiirustus(l10), Meilahden sairaala (ME), 1.kerros (01) (tasopiirustus). Tiedostonimeksi tulee: L10ME01.DWG Kerroslistassa erikoiskerrokset koodataan: Tunneli = 0T Pohjakerros = 0P 1. kellarikerros = K1 2. kellarikerros = K2 jne. LVI-piirustusten arkistokoodin muodostaminen piirustuslaji arkistokoodi asiakirja Yleiset L L 00 L 01 L 02 L 03 L 04 L 05 L 06 Lämpö ja jäähdytys L L10 L11 piirustusluettelo asemapiirustus työselitys yleispiirustukset yleisleikkaukset yleisluettelot paikantamispiirustus tasopiirustukset leikkaukset

22 MagiCAD HPV ohjeistus 22 L12 L13 L14 laitepiir., tarkepiir., detaljit kaaviot luettelot Vesi- ja viemäri L L20 L21 L22 L23 L24 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot Ilmanvaihto L L30 L31 L32 L33 L34 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot Automaatio L L40 L41 L42 kaaviot luettelot laitepiir., tarkepiir., detaljit Kaasut L L50 L51 L52 L53 L54 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot Höyry ja Lauhde L L60 L61 L62 L63 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot

23 MagiCAD HPV ohjeistus 23 L64 luettelot Sprinkleri L L70 L71 L72 L73 L74 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot Putkiposti L L80 L81 L82 L83 L84 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot Erikoisputkistot L L90 L91 L92 L93 L94 tasopiirustukset leikkaukset laitepiir., tarkepiir., detaljit kaaviot luettelot

24 MagiCAD HPV ohjeistus 24 7 Linkkejä tuotemallintamisesta Rakennusprosessin kansallinen tiedonhallintatapa, joka perustuu tuotemallintamiseen. Talotekniikan tuotemalliohje julkaistaan kesän 2007 aikana. (Rakennusteollisuus RT ry.) Senaatti kiinteistöjen ohjeistus tuotemallintamiseen (myös ohje MagiCAD - mallintamiseen Senaatti kiinteistöjen kohteissa) MagiCAD -ohjelmiston edustus Jos yhteystyökumppanillasi on käytössä AutoCAD tai AutoCAD Architecture, niin pyydä häntä lataamaan koneellensa MagiCAD Object Enabler. Näin hän voi käsitellä verkostojasi paremmin (vaihtaa 2D ja 3D näkymää jne.)

25 MagiCAD HPV ohjeistus 25 LIITE 1: Käytetyt värit ja viivanpaksuudet
