1 FIN KÄYTTÖ - JA ASENNUSOHJEET Oviverhokoje OVP S Nämä käyttö- ja asennusohjeet sisältävät tärkeitä turvallisuusasioita, lue ohjeet huolellisesti ennen kuin aloitat oviverhokojeen asentamisen Käyttöolosuhteet Saapumistarkastus OVP S oviverhokoje on tarkoitettu käytettäviksi sisätiloissa lämpötiloissa o C. Kojeen kierrättämä ilma ei saa sisältää rasvahiukkasia, kemikaaleja tai muita ilman epäpuhtauksia Oviverhokojeen asennus tulisi suorittaa vasta, kun kaikki muut rakennuskohteeseen liittyvät työt on tehty valmiiksi!! Ilman suhteellinen kosteus ei saa ylittää 80%. Oviverhokojeen suojausluokka on IP20. Kun oviverhokoje on saapunut työmaalle, tarkasta että pakkaus ja koje eivät ole ei ole vaurioituneet kuljetuksen aikana. Varmista, että tuotteen merkinnat vastaavat tilaustasi. Jos epäilet, että tuote on väärä tai jos pakkaus on vahingoittunut älä ota tuotetta pois pakkauksesta. Ota välittömästi yhteyttä tuotteiden myyjään tai kuljetusvaurioissa kuljetusliikkeeseen. yöhemmin tehtäviä toimitukseen liittyviä reklamaatioita ei voida ottaa huomioon. Säädettävät asennuskannakkeet Kierretanko ja mutterit Kiinnitysraudat Kierrosnopeussäädin S Imusäleikkö ja suodatin Asennus - Oviverhokoje on asennettava mahdollisimman lähelle oviaukon yläreunaa. Oviverhon tulisi olla hieman leveämpi kuin oviaukon (optimi100 mm kummallakin puolella). Oviverhokojeen etäisyys sisäkatosta pitää olla väh. 100 mm jotta vesi- ja sähköliitännöille jää riittävästi tilaa. Imusäleikön etäisyys seinästä on oltava vähintään 150 mm jotta kojeen ilmanotto toimii suunnitellulla tavalla mahdollisimman esteettömästi. Vesiliitännät kojeelle Sähköliitännät (seinästä tai sisäkatosta) - Oviverhokojeelle tuotavien sähkökaapelien on täytettävä sähkökytkentäkaaviossa mainitut vaatimukset. ämminvesiliitosten (tulo- ja paluu) on oltava asennuskuvassa mainittujen mittojen mukaiset. sivu 01

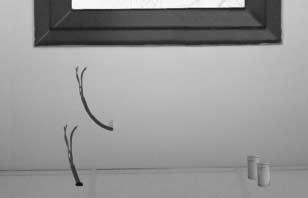

2 1. Ennen kojeen asentamista seinälle, varmista kojeen vaatima tila mittakuvan mittojen mukaan ja mieti asennuksen vaiheet etukäteen. 2. Ota esille asennuskannakkeet, irrota niiden lukitusruuvit ja vedä teräksinen liukukisko kokonaan ulos kannakkeen sisältä.. Kiinnitä kannakkeet ennalta niille mittaamiisi kohtiin. Käytä kiinnikkeitä, jotka kestävät 0viverhokojeen painon. Varmista ennen kannakkeiden kiinnittämistä seinän materiaali ja sille sopivat kiinnitysruuvit/-ankkurit. Suositeltu kiinnitysruuvien halkaisija on 10 mm. Älä asenna kannakkeita väärin päin. Kannakkeen etäisyys Oviverhokojeen korkeus Oviverhokojeen leveys Kannakkeet asennettuna väärin päin.. Avaa ruuvimeisselillä imusäleikön alareunassa sijaitsevista aukoista kiinnitysruuvit. Poista sitten säleikkö asennuksen ajaksi. 5. Ota kiinnitysraudat sekä niiden kiinnitystarvikkeet esille. 6. Pujota kiinnitysruuveihin ensin jousialuslevy ja sen päälle tavallinen aluslevy. Ruuvaa kiinnitysraudat kojeeseen niille varattuihin paikkoihin kuvan osoittamalla tavalla. 7. Ota esille kierretangot ( kpl) ja katkaise ne sopivan mittaisiksi. Oviverhokojeen tulisi olla mahdollisimman lähellä oviaukon yläreunaa. Kiinnitä kierretangot liukukiskoihin. 8. Kiinnitä kierretankojen toiset päät kiinnitysrautoihin kuvan osoittamalla tavalla siten, että sekä kiinntysraudan ylä- että alapuolella on mutteri. Näillä muttereilla voi tehdä asennuskorkeuden hienosäädön. 9. Kiinnitä vastaavasti myös toisen puolen kiinntyskiskot kierretankoihin ja kierretangot oviverhokojeeseen 10. Nyt oviverhokoje on valmis nostettavaksi paikoilleen. Oviverhokojeen painosta johtuen kaksi tai useampia henkilöitä tarvitaan nostamaan oviverhokojetta ja liu'uttamaan kiinnityskiskot paikoilleen. 11. Kun oviverhokoje on paikoillaan kiinnitä kiinnityskiskojen lukituruuvit sivu 02

3 Vesipatterin kytkentä - ämminvesipatterin saa kytkeä vain ammattitaitoinen asentaja, joka voi myös tehdä painekokeen oviverhokojeen liitoksille. - iittimiä kiristettäessä on varmistuttava, että vesipatteri ei altistu väännölle jolloin patteri voi vahingoittua, käytä esim. putkipihtejä (ks kuva ohessa)! - Veden maksimilämpötila on 100 o C - Veden maksimipaine on 1,6 pa - Käytä vain määräykset täyttäviä liittimiä (2 x1"). Taipuisien letkujen (kuvassa) käyttö on Suomessa kielletty.. Oviverhokojeen päällä on paikka termostaattisen venttiilin anturille Sähköasennus - Sähköasennuksen saa suorittaa vain ammattitaitoinen asentaja, asennuksessa on otettava huomioon paikalliset määräykset. - Oviverhokojeen päällä on läpiviennit sähköjohdoille - Oviverhokojeen sähkökytkennät on tehtävä kytkentäkaavioiden mukaan, jotka ovat tämän käyttö- ja asennusohjeen lopussa. Oviverhokojeen kytkentäjännite on 20V/1/50 Hz. - Kytkentäkaaviossa ja liitäntärasiassa käytetään samoja merkintöjä - Sähkötiedot on merkitty myös laitteen tyyppikilpeen 12. Irrota kaksi ruuvia kytkentärasian luukusta. Avaa luukku ja saat riviliittimen näkyviin. 1. Vie päävirta- ja ohjainkaapelit läpivientiaukoista oviverhokojeen sisäpuolelle. Kytke johdot tämän ohjeen lopussa olevan kytkentäkaavion mukaisesti. 1. Kun kytkennät on tehty, sulje kytkentärasian luukku ja kiinnitä takaisin poistamasi ruuvit. 15. Asenna imusäleikkö takaisin paikoilleen, kiinnitä takaisin poistamasi kiinnitysruuvit. 16. Poista kierrosnopeuden säätimen vääntönuppi. 17. Avaa kierrosnopuden säätimen kansi 18. Kinnitä säätimen alaosa haluamaasi paikkaan, Kytke oviverhokojeesta tulevat säätimen ohjaikaapelit kytkentäkaavion mukaisesti. Kun kaikki kytkennät on tehty, kytke virta ja testaa kojeen toiminta. sivu 0

4 Kierrosnopeuden säätimen S toiminta Oviverhokojeen kierrosnopeuden säätimessä on vääntönuppi, jolla koje saadaan päälle/pois ja jolla voidaan valita kolme eri kierrosnopeutta. Suurempi nopeus saadaan vääntämällä nuppia myötäpäivään. Jos oviverhokojeesen on kytketty ovikatkaisin, koje kytkeytyy pois päältä oven sulkeutuessa ja takaisin päälle oven avautuessa. Tällöin kierrosnopeus on aina se, mikä on asetettu säätimeen. Jos säädin on off-asenossa ovikytkin ei voi kytkeä kojetta päälle. Ovikytkimen tilalle voidaan kykeä myös esim. ajastin tai huonetermostaatti. PÄÄE/POIS 1 2 Puhallinnopeus 1 (min) Puhallinnopeus 2 Puhallinnopeus (max) Huoltotoimenpiteet Oviverhokoje ei vaadi varsinaisia huoltoimenpiteitä. On kuitenkin suositeltavaa tarkistaa kojeen toiminta vähintään kerran puolessa vuodessa ja poistaa pöly suodattimesta ja kojeen sisältä. Jos suodatin pääsee tukkeutumaan koje voi ylikuumentua ja puhallinmoottorit voivat vaurioitua. Suodatin on helppo irrottaa puhdistusta varten. Suodattimen puhdistus 1. Avaa ruuvimeisselillä imusäleikön kiinnitysruuvit. Poista sitten imusäleikkö kokonaan oviverhokojeesta. 2. Poista suodatin imusäleiköstä, imuroi pöly pois tai jos suodatin on hyvin likainen pese suodatin miedossa pesuaineliuoksessa.. Aseta suodatin takaisin ja kiinnitä imusäleikkö. aahantuojalla on saatavana myös vaihtosuodattimia. Jos laite ei toimi JOS KOJE EI KÄYNNISTY AINKAAN 1. Tarkista että sähkökytkennät on tehty kytkentäkaavion mukaisesti. Tarkista että päävirta on kytketty. Tarkista myös että jännite on oikea ja että sähkökaapelit ovat kytkentäohjeen mukaista tyyppiä. 2. Tarkista että nopeussäätimen kytkennät on tehty oikein. JOS PUHATIET EIVÄT KÄYNNISTY UUDEEEN 1. Puhaltimet ovat voineet ylikuumentua ja lämpösuoja on lauennut. Jos puhallin käynnistyy jonkin ajan kuluttua tarkista mikä aiheutti ylikuumenemisen ja poista sen aiheuttaja (esim. puhdista suodatin). 2. Jos puhaltimet eivät enää käynnisty ollenkaan puhallinmoottorien käämit ovat palaneet ja ne täytyy vaihtaa. PUHATIIEN KIERROSNOPEUS EI UUTU 1. Tarkista, että nopeussäädin on kytketty oikein. Kokeile toimiiko koje toisella nopeussäätimellä. Jos nopeus ei edelleenkään muutu moottorien muuntaja tai kytkentärele on vioittunut (OVP 200 S). PIENI IAÄÄRÄ JA YIÄÄRÄISIÄ ÄÄNIÄ 1. Tarkista suodatin ja että laitteen sisällä ei ole ylimääräisiä esineitä estäen puhaltimien toimintaa. puhdista tai vaihda suodatin tarvittaessa (ks. edelleä kohta "huoltotoimenpiteet") sivu 0

5 itat Kiinnitysraudat Ø Sähköläpiviennit Paikka term. venttiilin anturille Vesiliitännät tulo ja paluu 1" alli A B C D E paino [mm] [mm] [mm] [mm] [mm] kg OVP-100S OVP-150S OVP-200S sivu 05

6 KYTKENTÄKAAVIOT OVP 100,150,200S N PE N PE N PE N PE N PE DK DK x1.0 mm 2 N PE J x1,5 S 20V/50Hz Päävirta Ovikytkin 1 a c d 1-a -c -d 6-f I II III IV 6 f Kierrosnop.säädin N PE N PE N PE N PE N PE N PE DK DK N PE 5x1.0 mm 2 J x1,5 S 20V/50Hz Päävirta Ovikytkin 1 a 6 c d Kierrosnop.säädin f 1-a -c I II III -d 6-f IV sivu 06
